Cảm biến chuyển động PIR+MW Satel SLIM-DUAL-LUNA-PET - Dual Technology với Pet Immunity ≤20 kg và Relay LUNA

Satel SLIM-DUAL-LUNA-PET là phiên bản đầy đủ nhất trong họ SLIM DUAL: kết hợp dual technology PIR+MW, tính năng miễn nhiễm thú nuôi (pet immunity) cho vật nuôi đến 20 kg, relay output LUNA điều khiển chiếu sáng, và 4 LED chiếu sáng trắng tích hợp. Cảm biến sử dụng quad element pyrosensor (4 phần tử) thay vì dual element của các model không có pet immunity, giúp phân tích pattern chuyển động chính xác hơn để loại bỏ tín hiệu từ thú nuôi. Vùng phủ 12m × 13m tại 90° (nhỏ hơn model không PET do thuật toán pet immunity).

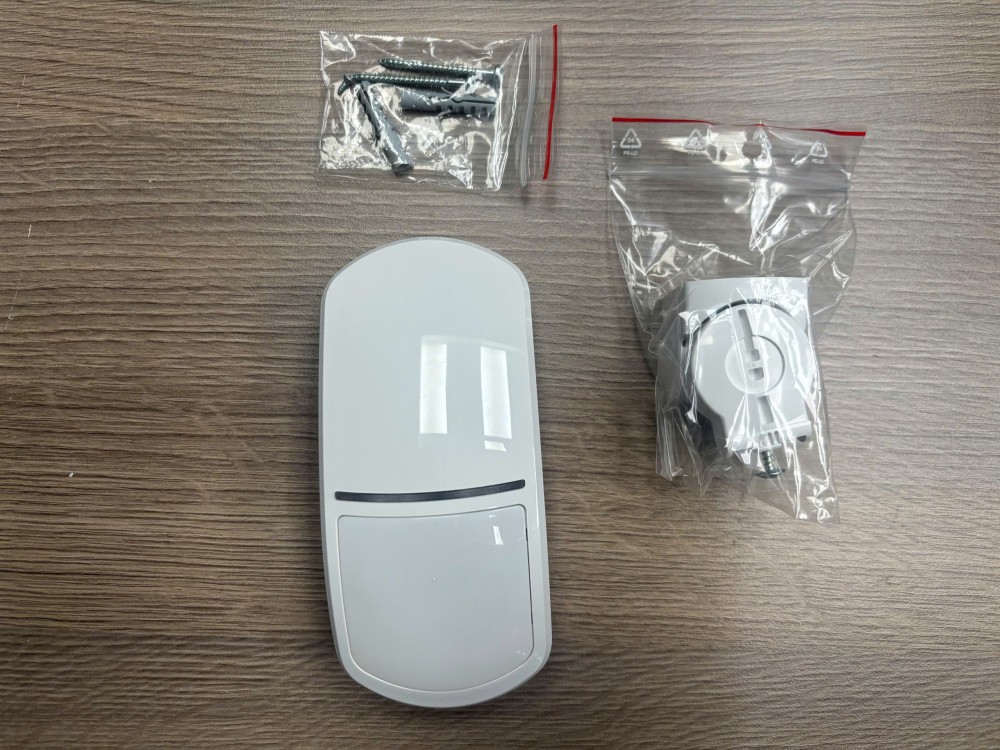

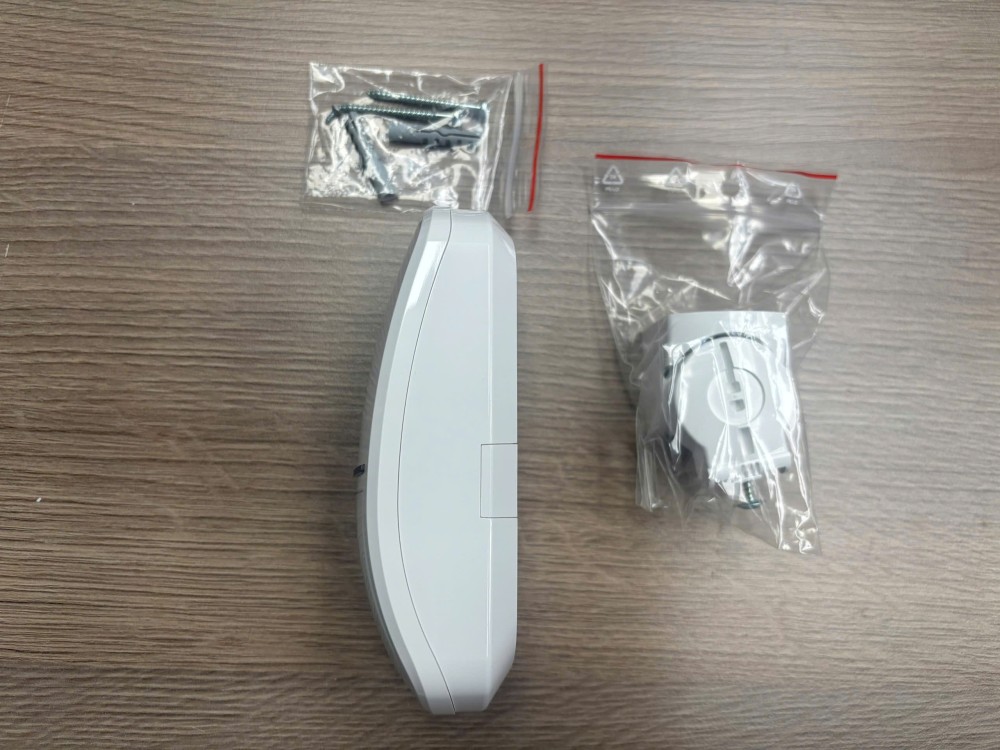

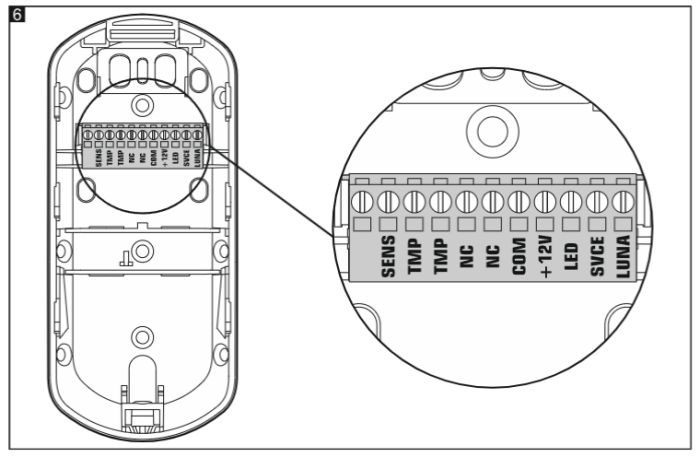

Sơ đồ đấu dây (Terminal Block)

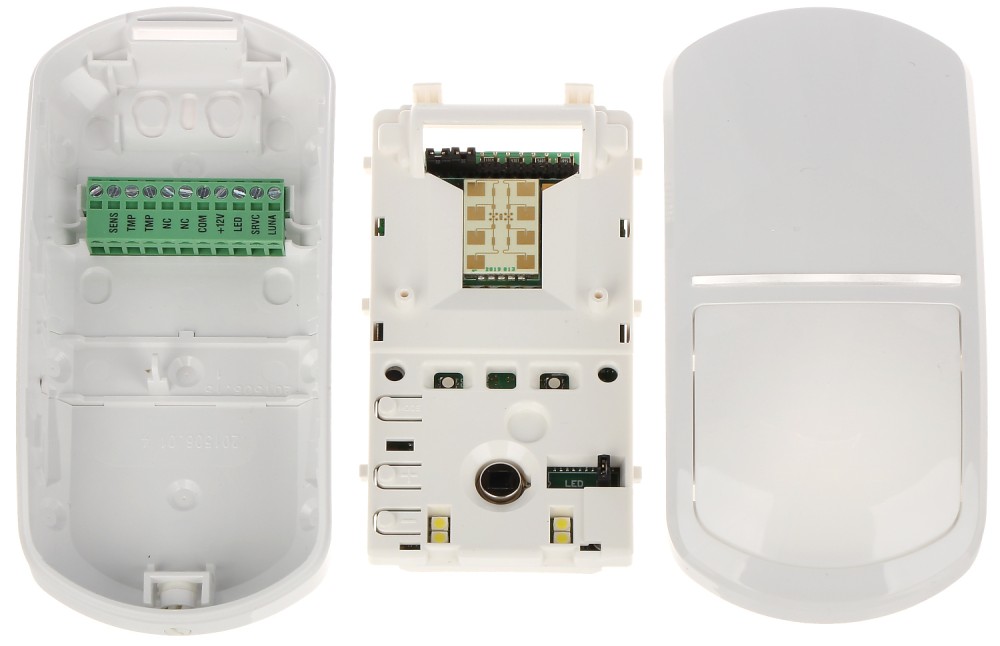

Terminal block của SLIM-DUAL-LUNA-PET nằm trên đế vỏ (enclosure base), truy cập bằng cách tháo electronics module ra khỏi đế. Cảm biến sử dụng cấu hình 2EOL với resistor tích hợp, hỗ trợ 3 giá trị: 2 x 1,1 kOhm, 2 x 4,7 kOhm hoặc 2 x 5,6 kOhm.

Cực đấu Chức năng Ghi chú
+12V Nguồn cấp 12V DC, dung sai ±15%
COM Ground chung Tham chiếu cho tất cả ngõ ra
NC Ngõ ra alarm NC relay, 40 mA / 24 VDC, contact resistance 26 Ohm
TMP Ngõ ra tamper NC relay, 40 mA / 24 VDC, kích hoạt khi mở vỏ hoặc tháo khỏi tường
LED Bật/tắt LED indicator Kết nối COM: LED bật; ngắt COM: LED tắt
SENS Chuyển đổi bộ tham số hoạt động Ngắt COM: bộ tham số 1; kết nối COM: bộ tham số 2 (chế độ và độ nhạy)
SRVC Bật/tắt chế độ cấu hình Kết nối COM: vào configuration mode
LUNA Điều khiển LED chiếu sáng Kết nối COM: bật đèn (remote control mode) hoặc cho phép kích hoạt bởi chuyển động

Pet Immunity Nguyên Lý và Giới Hạn

Pet immunity trên SLIM-DUAL-LUNA-PET hoạt động bằng cách kết hợp hai cơ chế: quad element pyrosensor phân tích pattern nhiệt đặc trưng của người (chiều cao và dáng đứng) so với thú nuôi (kích thước và tư thế thấp hơn), kết hợp với ngưỡng phân biệt tốc độ MW.

Giới hạn kỹ thuật cần lưu ý: pet immunity hiệu quả với vật nuôi đến 20 kg trong điều kiện lắp đặt chuẩn (độ cao 2 đến 2,4m, không bracket, thẳng đứng). Pet immunity chỉ active trong chế độ basic và PIR. Ở chế độ advanced và MW, chức năng pet immunity không áp dụng vì hai chế độ này chủ yếu dành cho chiếu sáng chứ không phải alarm.

Tuyệt đối không lắp trên bracket nghiêng khi cần pet immunity. Bracket thay đổi góc nhìn của lens, làm hỏng thuật toán phân biệt vật nuôi/người dựa trên pattern độ cao. Nếu cần bracket, pet immunity không còn hiệu quả.

Tính Năng LUNA trong Môi Trường Có Thú Nuôi

Relay LUNA và 4 LED chiếu sáng trắng của SLIM-DUAL-LUNA-PET hoạt động giống model không PET: timer 5 đến 180 giây, ba chế độ chiếu sáng (ON, slow dim-down, nhấp nháy), điều khiển qua terminal LUNA độc lập với alarm output.

Điểm khác biệt: khi cấu hình chế độ advanced, chiếu sáng có thể kích hoạt khi chỉ một kênh PIR hoặc MW detect. Điều này có nghĩa là thú nuôi cũng có thể kích chiếu sáng ở chế độ advanced, nhưng sẽ không kích alarm (vì alarm yêu cầu PIR+MW đồng thời với thuật toán pet immunity). Đây là hành vi bình thường và chấp nhận được trong thực tế triển khai.

Quad Element vs Dual Element Pyrosensor

SLIM-DUAL-LUNA-PET và tất cả model PET trong dòng SLIM dùng quad element pyrosensor (4 phần tử nhiệt điện). So sánh với dual element (2 phần tử) trên model không PET: quad element tạo ra pattern tín hiệu 4 điểm phức tạp hơn, cho phép thuật toán phân tích hình học chuyển động chi tiết hơn. Pattern chuyển động của người đứng thẳng (cao 1,5 đến 1,8m) khác rõ ràng với pattern của chó/mèo (cao 0,3 đến 0,7m) khi nhìn từ góc 2 đến 2,4m.

Lắp Đặt Đúng Chuẩn Pet Immunity

Để pet immunity hoạt động đúng, phải tuân thủ ba điều kiện đồng thời: độ cao 2 đến 2,4m tính từ sàn, không lắp trên bracket (thiết bị phải thẳng đứng, không nghiêng), và cấu hình chế độ basic hoặc PIR.

Nếu lắp ở độ cao ngoài khoảng 2 đến 2,4m (ví dụ 1,8m hoặc 2,6m), test vùng phủ thực tế với vật nuôi thực trước khi commissioning chính thức. Môi trường phòng (nhiệt độ nền, đồ nội thất) ảnh hưởng đến biên giới vùng phát hiện, do đó phép thử thực tế là bắt buộc.

Tương Thích Hệ Thống

So sánh với các model khác trong họ SLIM

Trong quy hoạch zone cho công trình có thú nuôi, SLIM-DUAL-LUNA-PET là lựa chọn cho phòng cần cả chiếu sáng tự động và an ninh chống xâm nhập. Nếu phòng không cần lighting, dùng SLIM-DUAL-PET để tiết kiệm chi phí. Nếu chỉ cần PIR (không MW), dùng SLIM-PIR-LUNA-PET. Phòng không có thú nuôi dùng SLIM-DUAL-LUNA để có vùng phủ rộng hơn.

Kết nối panel Satel

NC alarm, NC tamper kết nối zone input INTEGRA/VERSA chuẩn. Terminal SENS nối OC output panel "Armed status" để tự động đổi sensitivity theo trạng thái partition. Terminal LUNA kết nối tải chiếu sáng hoặc relay trung gian.

Ngoài hệ Satel, cảm biến có dây này dùng ngõ ra relay NC tiêu chuẩn và supervised zone 2EOL, tương thích với phần lớn panel an ninh chuyên nghiệp hỗ trợ wired zone: Bosch, Honeywell, DSC, Paradox, Ajax Hub Hybrid -- điều kiện là panel hỗ trợ 2EOL zone input.

Để kết nối với KNX: relay NC nối vào binary input module KNX (ví dụ MDT BE-08230.02 hoặc equivalent) để alarm status trở thành KNX datapoint. Hoặc tích hợp toàn hệ qua panel INTEGRA với module INT-KNX-2: zone status, partition arm/disarm đều map thành KNX group address, lập trình logic từ ETS.

Với BACnet/Modbus: dùng gateway INT-BACnet hoặc INT-RS của Satel trên panel INTEGRA, zone status xuất hiện như BACnet object hoặc Modbus register -- tích hợp trực tiếp với BMS/BAS mà không cần thay cảm biến.

Khi nào chọn SLIM-DUAL-LUNA-PET thay vì cảm biến Satel khác?

SLIM-DUAL-LUNA-PET là phiên bản SLIM-DUAL-LUNA bổ sung PET immunity 20kg kiểm định EN50131. Chọn model này khi zone vừa có thú cưng, vừa cần relay chiếu sáng, vừa cần dual-tech.

Tình huống Chọn SLIM-DUAL-LUNA-PET Chọn thiết bị khác
Có thú cưng + cần relay chiếu sáng + dual-tech SLIM-DUAL-LUNA-PET
Có thú cưng nhưng không cần relay LUNA   SLIM-DUAL-PET tiết kiệm hơn
Có thú cưng, cần relay LUNA, không cần MW   SLIM-PIR-LUNA-PET tiết kiệm hơn
Không có thú cưng   SLIM-DUAL-LUNA rẻ hơn
Thú cưng trên 20kg Không bảo đảm Không có giải pháp Satel chuyên biệt, cân nhắc lắp cao hơn 2,4m

SLIM-DUAL-LUNA-PET phù hợp với dự án và vị trí nào?

SLIM-DUAL-LUNA-PET phù hợp cho môi trường gia đình hoặc văn phòng có thú nuôi, kết hợp yêu cầu tiết kiệm điện chiếu sáng và bảo vệ an ninh.

Loại dự án phù hợp:

  • Biệt thự gia đình có chó mèo: phòng sinh hoạt, hành lang, cầu thang cần đèn tự bật khi có người về đêm nhưng không được báo alarm khi thú cưng di chuyển.
  • Văn phòng pet-friendly: xu hướng văn phòng cho phép mang thú cưng đến làm việc, cần bảo vệ an ninh ngoài giờ mà không bị false alarm.
  • Nhà hàng và quán café: khu vực bếp có mèo giữ chuột, khu vực kho cần giám sát.

Vị trí lắp đặt điển hình: phòng khách, phòng ăn, hành lang gia đình có thú cưng, văn phòng pet-friendly, và bất kỳ zone nào cần PET immunity kiểm định đồng thời với lighting automation.

Satel SLIM-DUAL-LUNA-PET khác gì cảm biến chống trộm thông thường?

SLIM-DUAL-LUNA-PET là cảm biến dual-tech có dây với PET immunity 20kg được kiểm định theo EN50131. Điểm khác biệt quan trọng: cảm biến dân dụng tuyên bố "chống nhận dạng thú cưng" nhưng không trải qua quy trình kiểm định độc lập nào.

Tiêu chí Satel SLIM-DUAL-LUNA-PET Cảm biến dân dụng PIR có dây
Chứng nhận Grade 2 EN50131, PET immunity kiểm định độc lập Không có chứng nhận an ninh
PET immunity Lên đến 20kg, quy trình kiểm định EN50131 Tuyên bố không có cơ sở chứng nhận
Kết nối Supervised zone với 2EOL resistor Dry contact NC/NO đơn giản
Giám sát dây Phát hiện đứt dây, short mạch ngay lập tức Không phát hiện sabotage
Phát hiện Dual-tech PIR + microwave, cả 2 kênh trong 5 giây PIR đơn, single-tech
Chống phá Tamper switch mở vỏ Không có
Nguồn 12V DC từ board 12V hoặc pin
Hệ thống INTEGRA, PERFECTA, VERSA Panel dân dụng cơ bản

PET immunity theo EN50131 có nghĩa: cảm biến đặt ở độ cao tiêu chuẩn, thú cưng dưới 20kg di chuyển trong toàn bộ vùng phát hiện, không được kích hoạt alarm. Đây là kết quả kiểm định có hồ sơ, không phải tuyên bố marketing.

Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.

Kết luận

Satel SLIM-DUAL-LUNA-PET kết hợp ba tính năng trong một thiết bị: phát hiện chuyển động kép PIR+MW chuẩn Grade 2, pet immunity cho thú nuôi dưới 20 kg, và relay LUNA điều khiển chiếu sáng. Đây là lựa chọn thực tế cho nhà ở cao cấp và văn phòng có chó mèo, nơi false alarm từ thú nuôi là vấn đề thường xuyên với PIR đơn thông thường. LUNA relay độc lập cho phép dùng cùng thiết bị để tự động bật/tắt đèn khi có người ra vào, mà không ảnh hưởng đến vận hành zone an ninh. Hai relay hoàn toàn riêng biệt.

Nếu không cần LUNA relay và chỉ cần pet immunity: SLIM-DUAL-PET là lựa chọn đơn giản hơn. Nếu không có thú nuôi và cần LUNA: SLIM-DUAL-LUNA.

KNXStore cung cấp SLIM-DUAL-LUNA-PET chính hãng Satel, bảo hành 2 năm, hỗ trợ kỹ thuật cấu hình và tích hợp vào toàn bộ dòng trung tâm Satel.

Câu hỏi thường gặp

Pet immunity được kiểm nghiệm chuẩn với vật nuôi đến 20 kg theo EN 50131-2-4. Mèo 5 kg nằm trong giới hạn an toàn. Tuy nhiên, mèo leo lên đồ đạc đến gần tầm cao của cảm biến (trên 1m) có thể làm giảm hiệu quả pet immunity. Luôn test thực tế sau lắp đặt.

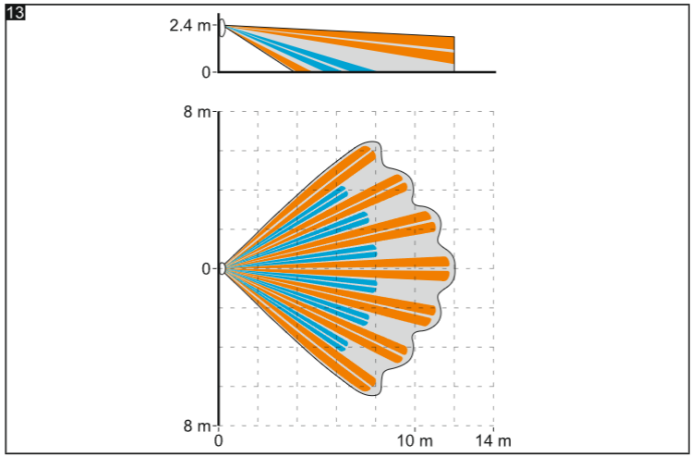

SLIM-DUAL-LUNA-PET: 12m × 13m. SLIM-DUAL-LUNA: 20m × 24m. Vùng phủ nhỏ hơn do thiết kế lens và thuật toán cần đánh đổi: để phân biệt thú nuôi với người, cảm biến cần nhìn đối tượng ở góc tương đối ổn định. Khi giảm vùng phủ (góc nhìn hẹp hơn), pattern phân tích chính xác hơn, pet immunity đáng tin cậy hơn.

Không nên nếu cần pet immunity. Bracket thay đổi góc nghiêng của cảm biến, làm hỏng thuật toán phân tích dựa trên chiều cao. Nếu buộc phải dùng bracket, pet immunity không còn bảo đảm. Trong trường hợp đó, dùng model không PET (SLIM-DUAL-LUNA).

Trong chế độ advanced: có, thú nuôi có thể kích chiếu sáng. Trong chế độ basic: chỉ PIR+MW đồng thời mới kích chiếu sáng, khó hơn với thú nuôi nhỏ. Đây là hành vi thiết kế cố ý: chiếu sáng có thể hoạt động khi thú nuôi di chuyển (điều này thường chấp nhận được), nhưng alarm vẫn được bảo vệ bởi pet immunity.

Không. Relay LUNA chỉ chịu 40mA / 24VDC. Tuyệt đối không nối trực tiếp vào điện lưới 220V. Cần dùng relay trung gian hoặc contactor phù hợp điện áp và dòng tải đèn.

Không có quy định tối thiểu cứng nhắc, nhưng vùng phủ hai cảm biến không nên overlap hoàn toàn. Khi vùng phủ overlap, cả hai cùng detect, gây nhầm lẫn về nguồn gốc alarm trong hệ thống. Quy hoạch zone sao cho mỗi cảm biến phụ trách một vùng rõ ràng, không overlap hoặc overlap tối thiểu tại ranh giới.

Có. Trong 30 giây sau khi cấp nguồn, SLIM-DUAL-LUNA-PET không phát hiện chuyển động để ổn định nội bộ (PIR cần thời gian đạt cân bằng nhiệt, MW cần ổn định tần số). Không đặt vào trạng thái armed trong thời gian warm-up.

Pet immunity không được kiểm chứng cho vật nuôi trên 20 kg. Chó lớn (Labrador, German Shepherd) trên 25 kg có thể kích false alarm. Trong trường hợp này, cần xem xét bố trí lại zone (không bao phủ khu vực chó lớn di chuyển), hoặc dùng cảm biến dạng khác như cảm biến rèm AGATE để bảo vệ cửa/cửa sổ thay vì bao phủ toàn bộ phòng.
