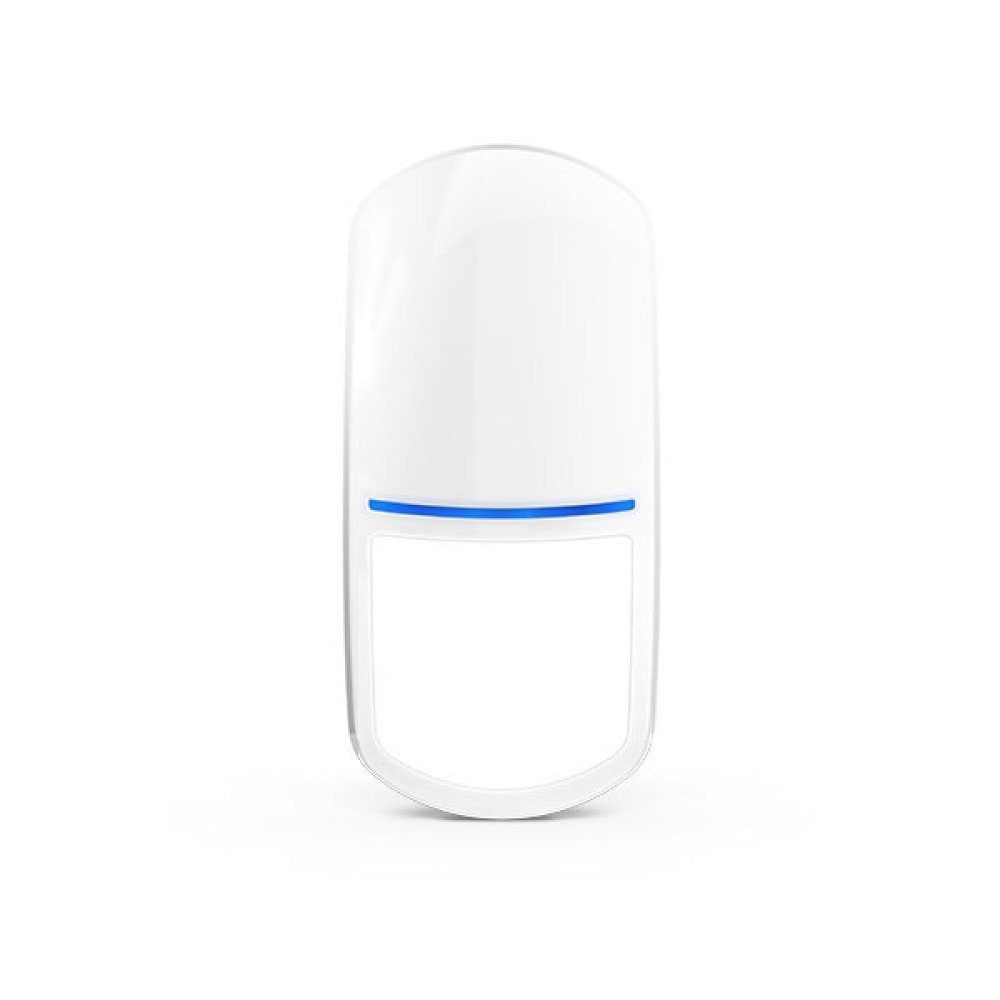

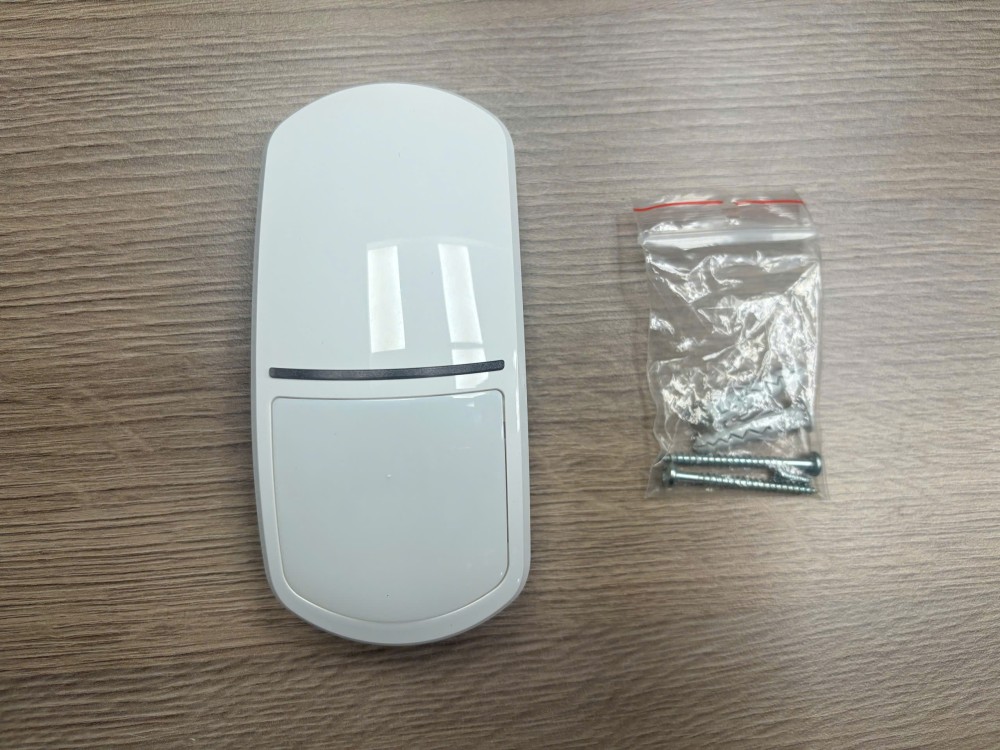

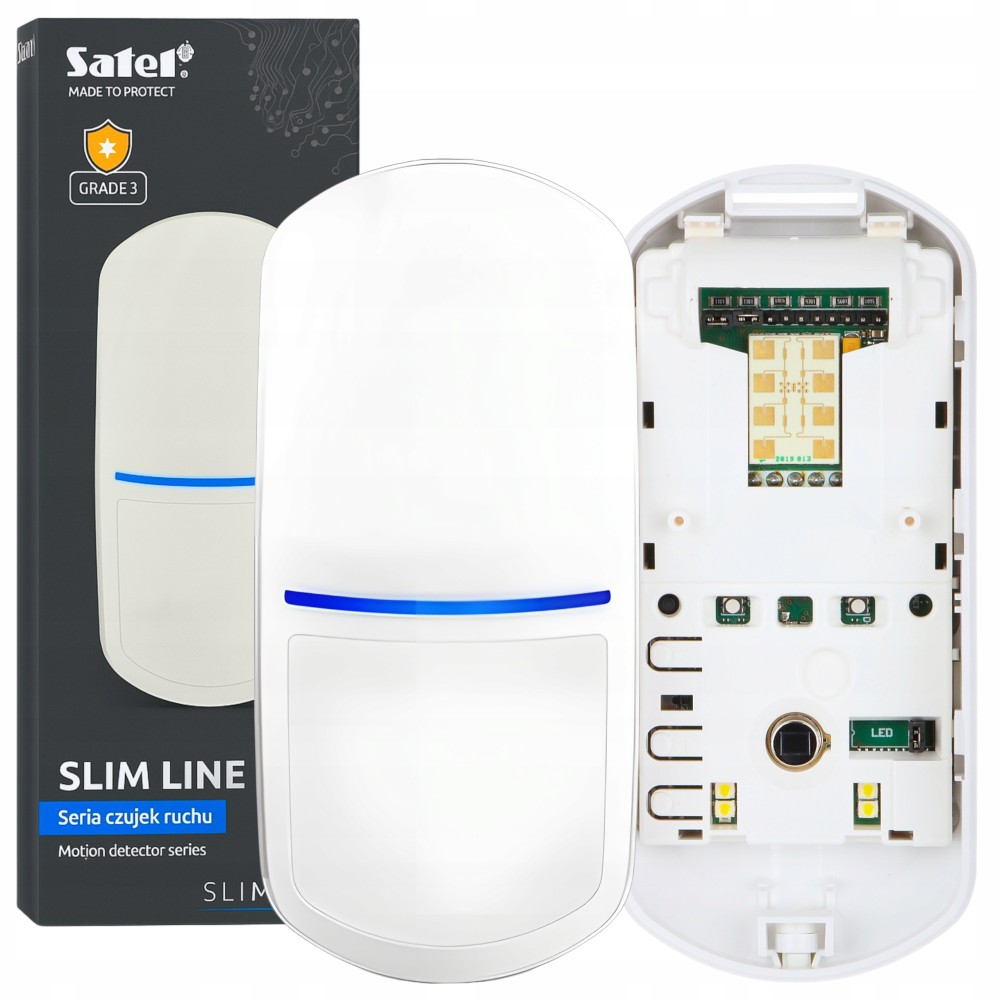

Cảm biến chuyển động PIR+MW có dây Satel SLIM-DUAL-LUNA - Dual Technology với Relay Chiếu Sáng LUNA

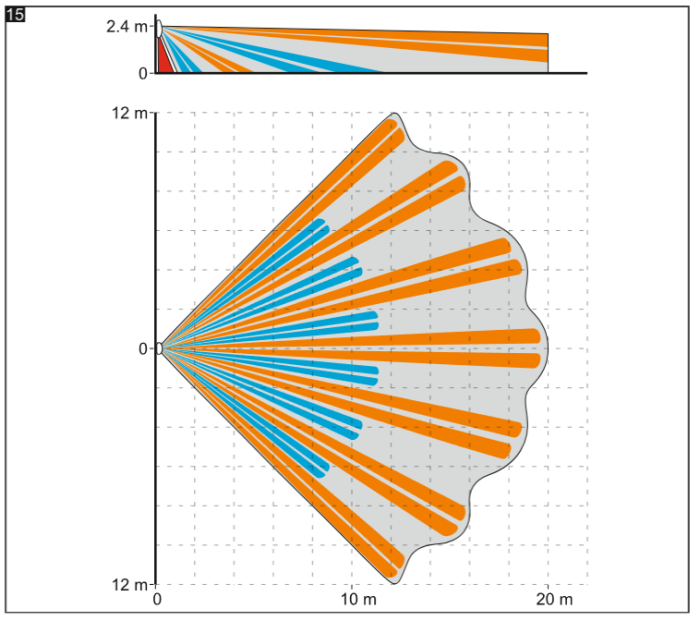

Satel SLIM-DUAL-LUNA là cảm biến chuyển động trong nhà công nghệ kép (dual technology) kết hợp PIR hồng ngoại thụ động và radar microwave 24.125 GHz. Đây là phiên bản LUNA trong dòng SLIM, trang bị relay output tích hợp để điều khiển chiếu sáng trực tiếp cùng với 4 LED chiếu sáng trắng gắn sẵn, cho phép một thiết bị vừa thực hiện chức năng an ninh vừa kích hoạt đèn khi có chuyển động. Vùng phủ 20m × 24m tại góc 90° (lắp ở độ cao 2,4m) đáp ứng EN 50131-2-4 Grade 2, Class II.
Nguyên lý Dual Technology PIR+MW
SLIM-DUAL-LUNA chỉ kích báo khi cả hai kênh cảm biến PIR và MW cùng phát hiện trong cùng cửa sổ thời gian. PIR phát hiện thay đổi nhiệt hồng ngoại từ cơ thể người di chuyển, MW phát hiện chuyển động qua phản xạ sóng Doppler 24.125 GHz. Yêu cầu hai kênh đồng thời giảm đáng kể tỷ lệ false alarm do nhiễu nhiệt đơn thuần (máy điều hòa, lò sưởi) hoặc nhiễu rung cơ học đơn thuần.
Bốn chế độ hoạt động có thể cấu hình: basic (PIR+MW đồng thời cho alarm), advanced (PIR+MW đồng thời cho alarm, một trong hai cho chiếu sáng), PIR only, MW only. Chế độ advanced là lựa chọn phổ biến nhất trong thực tế triển khai.
Tính năng creep zone protection có thể bật/tắt để kiểm soát vùng phát hiện gần (dưới 1m trước cảm biến). Khi tắt, cảm biến không phát hiện người đứng sát dưới thiết bị.

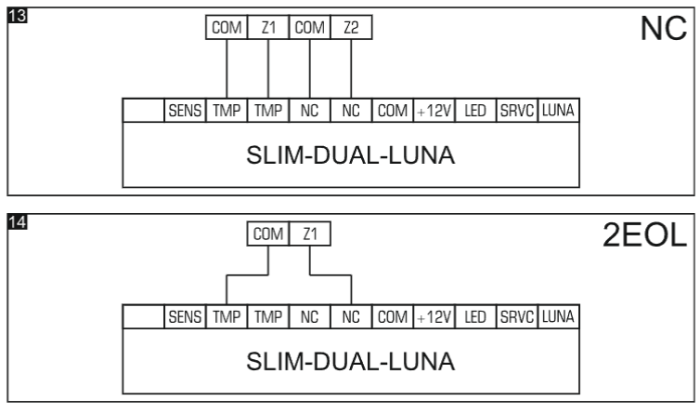

Sơ đồ đấu dây (Terminal Block)

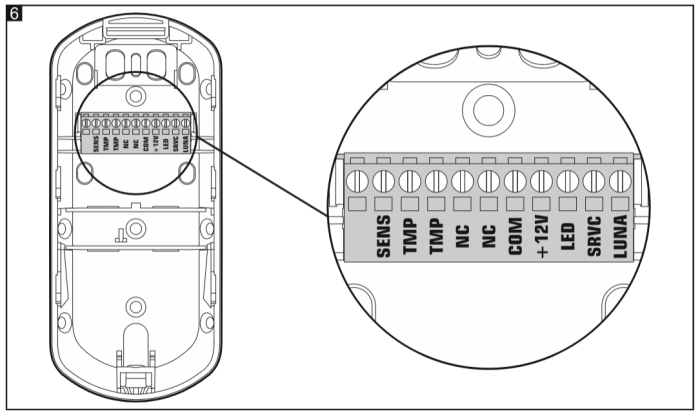

Terminal block của SLIM-DUAL-LUNA nằm trên đế vỏ (enclosure base), truy cập bằng cách tháo electronics module ra khỏi đế. Cảm biến sử dụng cấu hình 2EOL với resistor tích hợp, hỗ trợ 3 giá trị: 2 x 1,1 kOhm, 2 x 4,7 kOhm hoặc 2 x 5,6 kOhm.
| Cực đấu | Chức năng | Ghi chú |
|---|---|---|
| +12V | Nguồn cấp | 12V DC, dung sai ±15% |
| COM | Ground chung | Tham chiếu cho tất cả ngõ ra |
| NC | Ngõ ra alarm | NC relay, 40 mA / 24 VDC, contact resistance 26 Ohm |
| TMP | Ngõ ra tamper | NC relay, 40 mA / 24 VDC, kích hoạt khi mở vỏ hoặc tháo khỏi tường |
| LED | Bật/tắt LED indicator | Kết nối COM: LED bật; ngắt COM: LED tắt |
| SENS | Chuyển đổi bộ tham số hoạt động | Ngắt COM: bộ tham số 1; kết nối COM: bộ tham số 2 (chế độ và độ nhạy) |
| SRVC | Bật/tắt chế độ cấu hình | Kết nối COM: vào configuration mode |
| LUNA | Điều khiển LED chiếu sáng | Kết nối COM: bật đèn (remote control mode) hoặc cho phép kích hoạt bởi chuyển động |
Tính năng LUNA Relay Chiếu Sáng Tích Hợp
Điểm phân biệt của phiên bản LUNA so với SLIM-DUAL tiêu chuẩn là relay output riêng biệt trên terminal LUNA, độc lập với ngõ ra alarm NC. Relay LUNA kích hoạt khi phát hiện chuyển động (theo chế độ cấu hình) và tự tắt sau khoảng thời gian timer cài đặt (5 đến 180 giây).
Bốn LED chiếu sáng trắng gắn trực tiếp trên bo mạch cung cấp ánh sáng định hướng tại điểm lắp cảm biến. Ba chế độ chiếu sáng: ON liên tục khi có chuyển động, slow dim-down (giảm dần trước khi tắt), hoặc ON ngắn nhấp nháy. Tính năng slow dim-down tránh tắt đột ngột gây khó chịu cho người dùng.
Relay LUNA và 4 LED hoạt động hoàn toàn độc lập với chức năng alarm. Người dùng có thể cài đặt: PIR+MW kích chiếu sáng (nhạy hơn), nhưng chỉ PIR+MW đồng thời mới kích báo alarm. Điều này cho phép lighting hoạt động thường xuyên mà không làm tăng false alarm rate.
LED Chỉ Thị và Cấu Hình Màu
SLIM-DUAL-LUNA trang bị LED chỉ thị trạng thái với 7 màu lựa chọn được, có thể cấu hình màu riêng cho từng trạng thái: PIR detect, MW detect, alarm. Khi khởi động (warm-up 30 giây), LED nhấp nháy xen kẽ các màu khác nhau. Sau warm-up, LED về trạng thái cấu hình thông thường.
LED chỉ thị có thể bật/tắt bằng jumper LED trên bo mạch (bật cứng, không remote được) hoặc qua terminal LED kết nối đến mass (bật/tắt remote). Khi dùng hệ INTEGRA/INTEGRA Plus, terminal LED thường nối với output OC của panel lập trình "Zone test status" hoặc "BI switch".
Remote Switching và Cấu Hình
Terminal SENS cho phép chuyển đổi từ xa giữa hai bộ tham số cài đặt độc lập. Khi SENS ngắt khỏi COM: bộ tham số 1 active. Khi SENS nối COM: bộ tham số 2 active. Ứng dụng điển hình: bộ 1 cho chế độ armed (độ nhạy thấp hơn, giảm false alarm), bộ 2 cho chế độ disarmed (độ nhạy cao hơn, kích chiếu sáng dễ hơn).
Cấu hình thiết bị qua ba phương thức: nút MODE giữ 3 giây để vào config mode tại chỗ, terminal SRVC nối COM để bật remote configuration mode (dùng với INTEGRA service mode), hoặc OPT-1 keyfob qua IR receiver.
Lắp Đặt và Vị Trí Tối Ưu
Độ cao lắp đặt khuyến nghị 2,4m để đạt vùng phủ đúng chuẩn EN 50131-2-4 Grade 2. Có thể lắp đến 4m nhưng cần test vùng phủ thực tế và có thể cần điều chỉnh góc nghiêng bằng bracket. Lens WD (wide-angle) là lens mặc định, phù hợp phần lớn ứng dụng. Lens thay thế tùy chọn: CT (curtain) cho vùng phủ dạng rèm, LR (long range) cho hành lang dài.
Không lắp cảm biến hướng về phía quạt, máy điều hòa, hoặc nguồn nhiệt. Không lắp nơi có ánh nắng trực tiếp chiếu vào lens. Đối với PIR, hướng di chuyển cắt ngang các lớp phát hiện (cross-pattern) cho độ nhạy tốt nhất.
Tương Thích Hệ Thống
Hệ thống Satel INTEGRA và VERSA
Ngõ ra NC alarm và NC tamper kết nối trực tiếp vào zone input của toàn bộ dòng panel Satel. Cấu hình zone với EOL resistors tích hợp (chọn 1,1kΩ, 4,7kΩ hoặc 5,6kΩ theo yêu cầu panel). Terminal SENS nối với OC output panel để chuyển sensitivity theo trạng thái armed/disarmed.
Relay LUNA kết nối trực tiếp tải chiếu sáng 24VDC max 40mA, hoặc qua relay trung gian nếu tải lớn hơn. Trong hệ INTEGRA, LUNA relay cũng có thể nối vào zone input riêng để panel ghi nhận sự kiện chiếu sáng.
Kết hợp với cảm biến khác trong họ SLIM
Trong cùng dự án, SLIM-DUAL-LUNA thường được phối hợp với các model khác tùy vùng ứng dụng: SLIM-DUAL-LUNA-PET cho khu vực có thú nuôi, SLIM-DUAL-PET cho vùng cần pet immunity nhưng không cần LUNA, SLIM-PIR-LUNA cho vùng không cần MW. Tất cả dùng chung form factor và terminal layout, thuận tiện cho thi công đồng loạt.
Các cảm biến chuyển động không dây Satel như MPD-300 và AXD-200 phù hợp cho khu vực không đi được dây.
Ngoài hệ Satel, cảm biến có dây này dùng ngõ ra relay NC tiêu chuẩn và supervised zone 2EOL, tương thích với phần lớn panel an ninh chuyên nghiệp hỗ trợ wired zone: Bosch, Honeywell, DSC, Paradox, Ajax Hub Hybrid điều kiện là panel hỗ trợ 2EOL zone input.
Để kết nối với KNX: relay NC nối vào binary input module KNX (ví dụ MDT BE-08230.02 hoặc equivalent) để alarm status trở thành KNX datapoint. Hoặc tích hợp toàn hệ qua panel INTEGRA với module INT-KNX-2: zone status, partition arm/disarm đều map thành KNX group address, lập trình logic từ ETS.
Với BACnet/Modbus: dùng gateway INT-BACnet hoặc INT-RS của Satel trên panel INTEGRA, zone status xuất hiện như BACnet object hoặc Modbus register -- tích hợp trực tiếp với BMS/BAS mà không cần thay cảm biến.
Khi nào chọn SLIM-DUAL-LUNA thay vì cảm biến Satel khác?
SLIM-DUAL-LUNA là lựa chọn khi zone cần đồng thời bảo mật Grade 2 và điều khiển chiếu sáng tự động từ một thiết bị duy nhất. Relay LUNA độc lập với alarm output là điểm phân biệt chính.
| Tình huống | Chọn SLIM-DUAL-LUNA | Chọn thiết bị khác |
|---|---|---|
| Cần relay chiếu sáng + dual-tech, không có thú cưng | SLIM-DUAL-LUNA | |
| Có thú cưng trong zone | Không phù hợp | SLIM-DUAL-LUNA-PET |
| Chỉ cần bảo mật, không cần chiếu sáng tự động | Dùng được nhưng thừa tính năng | CD-2 tiết kiệm hơn |
| Chỉ cần PIR, không cần MW | Quá mức cần thiết | SLIM-PIR-LUNA |
| Zone outdoor | Không phù hợp | OPAL hoặc OPAL PLUS |
| Không đi được cáp | Không phù hợp | MXD-300 |
SLIM-DUAL-LUNA phù hợp với dự án và vị trí nào?
SLIM-DUAL-LUNA là thiết bị phù hợp nhất cho công trình thương mại cần tích hợp an ninh và chiếu sáng thông minh trong một thiết bị mỏng, thẩm mỹ.
Loại dự án phù hợp:
- Văn phòng và tòa nhà thương mại: hành lang, khu vực hội trường, phòng họp cần đèn tự bật khi có người và tắt khi không có ai, đồng thời vẫn giám sát an ninh ngoài giờ làm việc.
- Khách sạn: hành lang tầng phòng khách, khu vực thang bộ, sảnh thang máy cần tiết kiệm điện chiếu sáng.
- Siêu thị và trung tâm thương mại: khu vực kho hậu trường, hành lang nội bộ, khu vực dịch vụ cần cả hai chức năng.
Vị trí lắp đặt điển hình: hành lang văn phòng dài (lens LR), phòng họp vuông (lens WD mặc định), khu vực cầu thang và thang máy, kho trong nhà không có người thường xuyên, và bất kỳ zone trong nhà nào cần lighting automation kết hợp giám sát an ninh.
Satel SLIM-DUAL-LUNA khác gì cảm biến chống trộm thông thường?
SLIM-DUAL-LUNA là cảm biến dual-tech PIR + microwave có dây với supervised zone 2EOL và LUNA optics 120°. Cảm biến PIR dân dụng có dây thông thường dùng tiếp điểm NC đơn giản, không có supervision, không phát hiện khi bị sabotage.
| Tiêu chí | Satel SLIM-DUAL-LUNA | Cảm biến dân dụng PIR có dây |
|---|---|---|
| Chứng nhận | Grade 2 EN50131 | Không có chứng nhận an ninh |
| Kết nối | Supervised zone với 2EOL resistor | Dry contact NC/NO đơn giản |
| Giám sát dây | Phát hiện đứt dây, short mạch (sabotage detection) | Không phát hiện khi bị vô hiệu hóa |
| Phát hiện | Dual-tech PIR + microwave, cả 2 kênh kích hoạt trong 5 giây | PIR đơn công nghệ |
| Chống phá | Tamper switch mở vỏ | Không có |
| Lens | LUNA optics 120°, tối ưu cho phòng dài hình chữ nhật | Lens tiêu chuẩn |
| Nguồn | 12V DC từ board | 12V hoặc pin |
| Hệ thống | INTEGRA, PERFECTA, VERSA | Panel dân dụng cơ bản |
Dual-tech yêu cầu cả PIR và microwave cùng phát hiện trong 5 giây. Cảm biến PIR đơn dân dụng báo động chỉ dựa trên một kênh, dễ false alarm do côn trùng, luồng khí nóng từ điều hòa, hoặc ánh sáng phản xạ thay đổi đột ngột.
Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.
Kết luận
Satel SLIM-DUAL-LUNA là giải pháp tích hợp an ninh và chiếu sáng trong một thiết bị, phù hợp cho văn phòng, hành lang, và khu thương mại cần cả hai chức năng. Relay LUNA độc lập với alarm output cho phép vận hành chiếu sáng tự động mà không can thiệp vào chức năng báo động. Dual technology PIR+MW với 4 chế độ hoạt động linh hoạt và chuẩn EN 50131-2-4 Grade 2 đảm bảo độ tin cậy cao trong môi trường khắc nghiệt.
