Hugo Müller KNX: bộ điều khiển nhiệt độ, cảm biến và công tắc KNX Đức

Với hệ KNX, việc chọn được một hãng cảm biến và công tắc có dải sản phẩm nhất quán, dùng chung nền tảng ETS, giúp rút ngắn thời gian commissioning và bảo trì. Hugo Müller là một lựa chọn như vậy: hãng Đức hơn 90 năm tuổi, có dòng CONNECT-KNX phủ từ bộ điều khiển nhiệt độ, cảm biến khí hậu, cảm biến chất lượng không khí đến công tắc cảm ứng, phần lớn dùng chung application program nên lập trình một lần là nhân bản được. Trang này tổng hợp danh mục Hugo Müller KNX tại KNXStore theo nhóm chức năng, kèm hướng dẫn chọn dòng cho từng loại dự án.

Hugo Müller là hãng gì

Hugo Müller GmbH & Co KG thành lập năm 1929 tại VS-Schwenningen, vùng Rừng Đen (Baden-Württemberg, Đức), hiện do thế hệ thứ ba của gia đình Müller quản lý. Từ cơ sở sản xuất loa, tai nghe và bộ lắp radio thời kỳ đầu, hãng chuyển sang timer điện tử từ năm 1978 với time switch lập trình theo năm đầu tiên trên thị trường, và đó vẫn là gốc kỹ thuật của hãng đến nay.

Hãng vận hành hai thương hiệu song song là müller và paladin, chia danh mục theo bốn nhóm: Save Time (time switch, masterclock, timer), Illuminate (staircase timer, twilight switch, dimmer), Connect-KNX (thiết bị KNX-TP) và Feel Well (cảm biến 0-10V và Modbus). Phần liên quan trực tiếp đến KNXStore là nhóm Connect-KNX. Về tài liệu, hãng công khai datasheet, technical manual, khai báo hợp chuẩn CE/UKCA và cơ sở dữ liệu ETS trên trang chính thức, thuận lợi cho System Integrator khi lập hồ sơ dự thầu hoặc chuẩn bị commissioning.

Danh mục Hugo Müller KNX tại KNXStore

Dải sản phẩm KNX-TP của Hugo Müller chia thành năm nhóm chức năng. Điểm chung: gần như tất cả cấp nguồn trực tiếp qua bus KNX (dòng thấp, gọn tủ nguồn), cấu hình bằng ETS5 trở lên, và các dòng đời mới (.12, 5x, 6x) hỗ trợ KNX Secure. Dưới đây là cách hiểu từng nhóm và chọn đúng mã theo nhu cầu, thay vì đọc một danh sách khô.

Bộ điều khiển nhiệt độ phòng (thermostat KNX)

Đây là nhóm bộ điều khiển nhiệt độ phòng thuần, ký hiệu TS. Thiết bị đo nhiệt độ, chạy vòng điều khiển sưởi và làm mát ngay bên trong, rồi gửi control value lên bus cho actuator van thực thi. Nói cách khác, nó là bộ não nhiệt độ của phòng, còn việc đóng mở van do actuator lo. Cả bốn mã đều làm được việc cốt lõi này, khác nhau ở kích thước vỏ, số đầu vào và cách xuất tín hiệu.

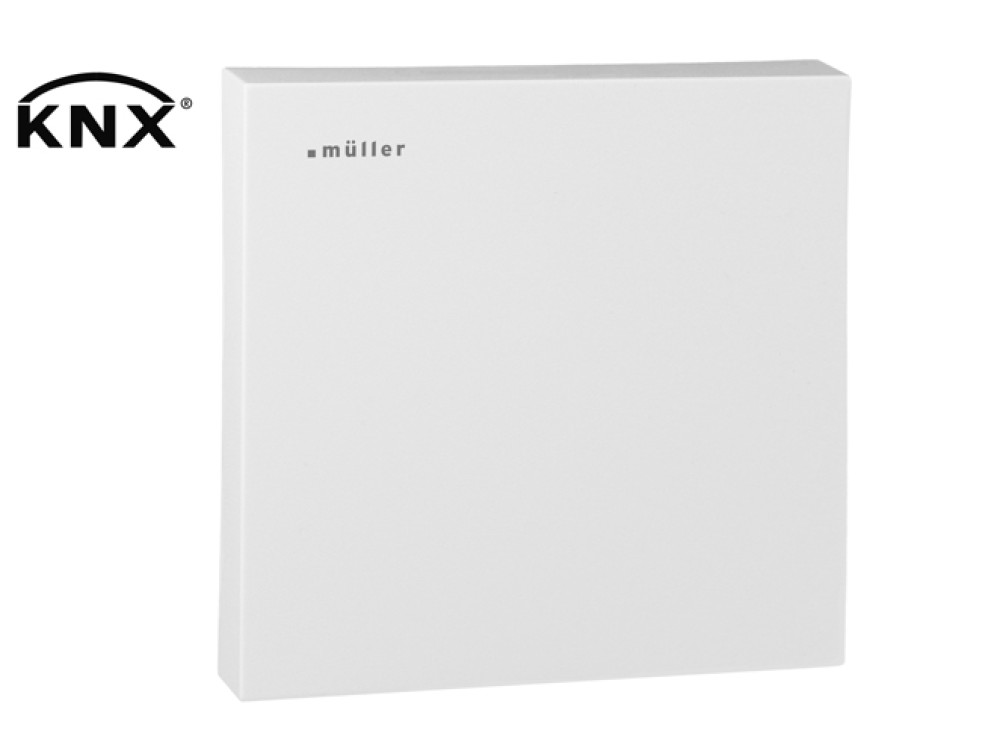

Nếu phòng chỉ cần điều khiển nhiệt độ cơ bản và muốn thiết bị gọn, TS 10.00 vỏ compact 55mm là đủ. Khi cần nhiều đầu vào hơn để nối thêm cảm biến nhiệt độ ngoài (đo nhiệt độ sàn, ống gió), chọn TS 30.11/31.11 vỏ 80mm với 5 input, bản 31 có thêm núm chỉnh nhiệt độ tại chỗ. Dự án HVAC muốn điều khiển van FCU hoặc quạt bằng tín hiệu analog mà không thêm actuator thì dùng TS 30.12/31.12 có KNX Secure và 3 ngõ ra 0-10V. Còn nếu ưu tiên thẩm mỹ, muốn lắp âm vào dải công tắc thay vì nổi trên tường, chọn TS 37.11/38.11 âm tường 55mm, bản 38 có màn hình hiển thị và chỉnh nhiệt độ ngay trên mặt.

Cảm biến khí hậu và ánh sáng

Nhóm này đo các đại lượng khí hậu cơ bản nhưng không đo CO2, VOC hay bụi mịn (đó là việc của nhóm chất lượng không khí bên dưới). Điểm phân biệt so với nhóm TS là nhóm GS đo thêm độ ẩm bên cạnh nhiệt độ, phù hợp khi dự án quan tâm cả nhiệt độ lẫn độ ẩm phòng.

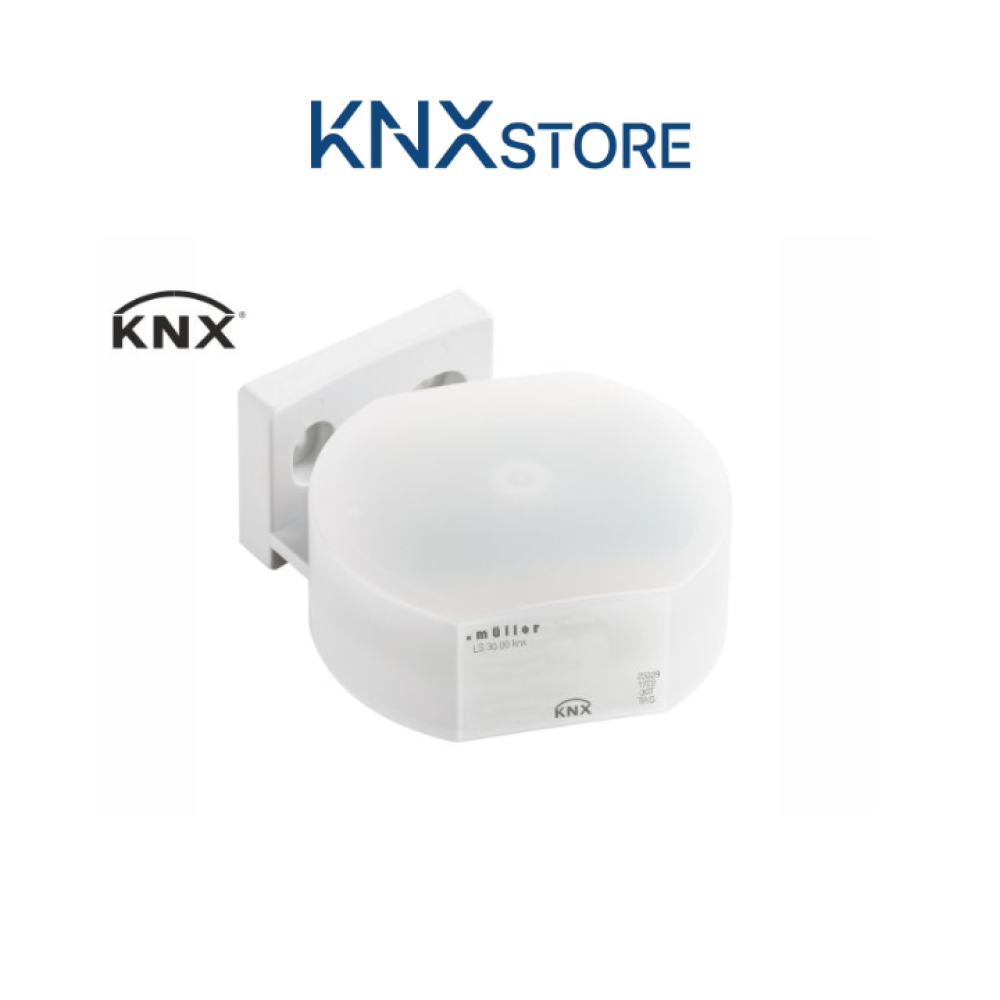

Bản gọn nhất là GS 10.00 compact 55mm đo nhiệt độ và độ ẩm. Cần thêm áp suất khí quyển và điểm sương thì lên GS 30.11/31.11 vỏ 80mm. Dự án yêu cầu bảo mật đường truyền và muốn điều khiển van 0-10V trực tiếp thì chọn GS 30.12/31.12 có KNX Secure và 3 ngõ ra 0-10V, lưu ý dòng này vẫn không đo CO2. Riêng đo ánh sáng ngoài trời để điều khiển chiếu sáng theo hoàng hôn, bình minh thì dùng LS 30.00 cảm biến ngoài trời IP54 đo lux và nhiệt độ.

Cảm biến chất lượng không khí (CO2, VOC, bụi mịn)

Đây là nhóm đo chỉ số chất lượng không khí để hệ thống tự điều khiển thông gió theo nhu cầu thực tế thay vì chạy quạt theo lịch cố định. Nguyên tắc chọn quan trọng nhất: mỗi dòng lấy một chỉ số chính, và không có thiết bị nào đo được cả CO2 lẫn bụi mịn trong một module, nên phải xác định trước dự án cần đo gì.

Nếu cần đo CO2 (chỉ số phản ánh mức đông người và thông thoáng), có ba lựa chọn theo kiểu lắp và cấu hình: GS 40.01/41.01 vỏ 80mm điều khiển qua telegram KNX cho dự án đã có actuator; GS 40.12/41.12 vỏ 80mm có thêm 3 ngõ 0-10V và KNX Secure khi cần điều khiển van trực tiếp và bảo mật; hoặc GS 47.11/48.11 module 55mm có màn hình lắp khung công tắc khi muốn hiển thị CO2 tại chỗ và đồng bộ mặt tường. Trường hợp cần cảm biến CO2 không nút nhưng vẫn có ngõ 0-10V, GS 67.00 thuộc nền tảng công tắc GS 67/68 là lựa chọn cùng cách cấu hình với dòng có nút.

Nếu chỉ số cần đo không phải CO2, chọn GS 20.00 đo VOC cho không gian phát thải hóa chất bay hơi từ vật liệu và sơn, hoặc GS 70.00 đo bụi mịn PM2.5 kèm VOC cho công trình quan tâm ô nhiễm hạt mịn.

Công tắc cảm ứng và interface

Nhóm này là nút nhấn cảm ứng tích hợp cảm biến, cho phép gán các chức năng switching, dimming, rèm, scene ngay trên mặt công tắc, đồng thời đo khí hậu tại điểm điều khiển. Ưu điểm là gộp điều khiển và cảm biến vào một mặt, tiết kiệm vị trí trên tường. Khác biệt chính giữa các mã nằm ở đo gì, mấy nút và có màn hình hay không.

Dòng TS 5x chỉ đo nhiệt độ: TS 57.11/58.11 là cặp cơ bản (bản 58 có màn hình), còn TS 57.21 sáu nút có icon hợp phòng cần nhiều nút điều khiển đèn và rèm. Khi muốn mặt công tắc đo thêm cả CO2 và khí hậu, chọn GS 67.11/68.11 nút nhấn kèm cảm biến CO2, bản 68 có màn hình. Riêng công trình cải tạo còn giữ công tắc cơ hoặc tiếp điểm cửa, module EA 36.32 dạng universal interface đưa các tín hiệu cũ đó vào KNX mà không phải thay toàn bộ bằng nút cảm ứng.

Thiết bị hệ thống và audio

Nhóm cuối gồm thiết bị chức năng chuyên biệt, không thuộc cảm biến hay công tắc. Đồng hồ hẹn giờ SC 98.40 bốn kênh lắp DIN là timer vật lý chạy độc lập trong tủ, có lịch năm và astro, dùng khi muốn lịch điều khiển không phụ thuộc bộ điều khiển trung tâm.

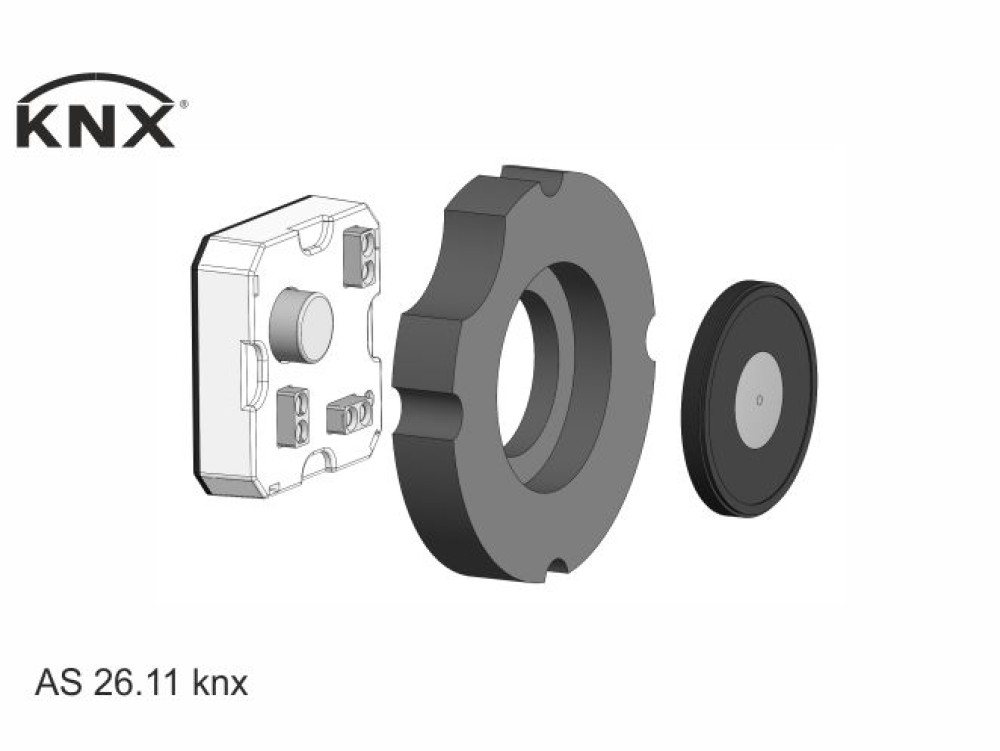

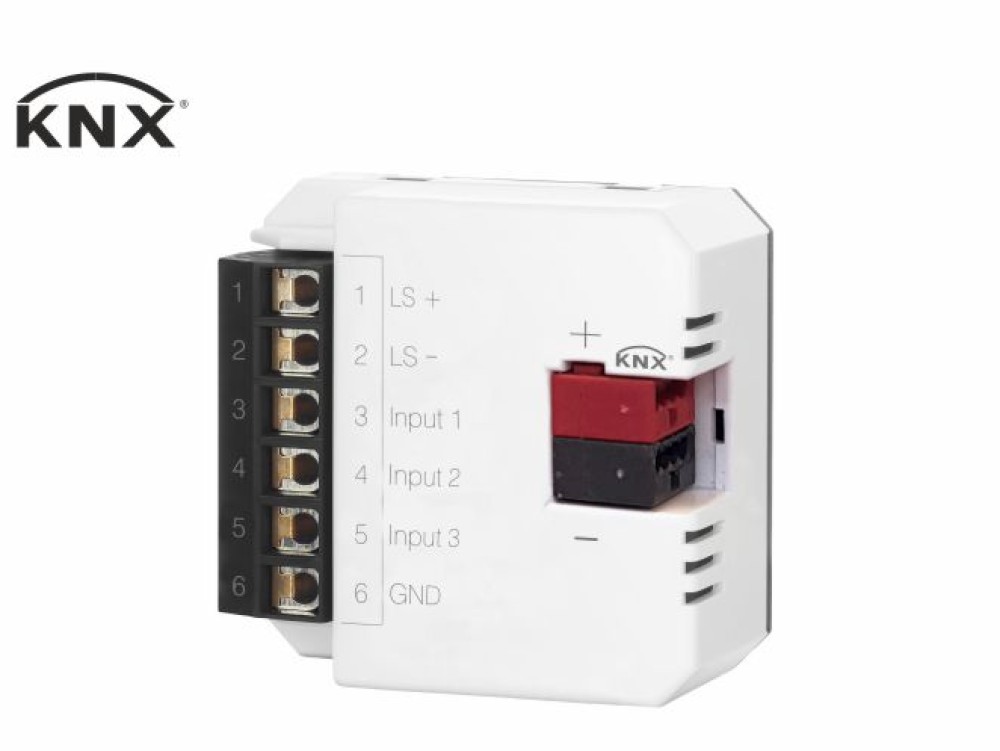

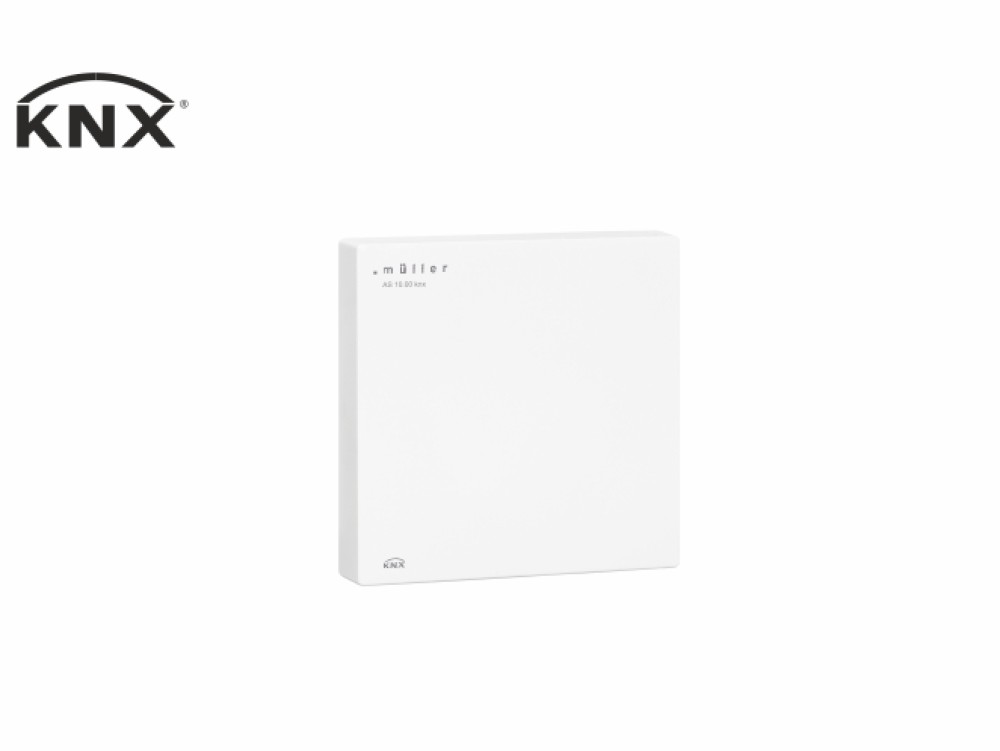

Ba thiết bị audio phục vụ báo hiệu bằng âm thanh, theo bậc thang từ đơn giản đến phức tạp. AS 10.00 là còi tín hiệu piezo chỉ phát tiếng bíp ba mức âm lượng, hợp cảnh báo đơn giản. AS 26.11 là chuông cửa 12 giai điệu có loa tích hợp khi cần âm chuông dễ chịu. Cao nhất là AS 36.13 phát được 6 file MP3 tự nạp khi cần thông báo bằng giọng nói hoặc nội dung âm thanh tùy chỉnh.

Cách chọn dòng Hugo Müller KNX cho dự án

Ba câu hỏi giúp khoanh nhanh dòng phù hợp.

Cần đo đại lượng gì

Chỉ nhiệt độ thì dùng dòng TS. Thêm độ ẩm thì dùng GS 10/30. Cần CO2 thì dùng GS 40.xx (vỏ 80mm) hoặc GS 47/48 (âm tường 55mm). Cần VOC thì GS 20.00, cần bụi mịn thì GS 70.00. Cần ánh sáng ngoài trời thì dòng LS.

Cần điều khiển van hoặc quạt 0-10V trực tiếp không

Nếu hệ đã có actuator KNX, các bản .11 điều khiển qua telegram là đủ. Nếu muốn điều khiển van FCU hoặc quạt EC bằng tín hiệu analog mà không thêm actuator, chọn bản .12 (TS/GS 30.12, GS 40.12) hoặc dòng công tắc 5x/6x và GS 67.00, tất cả đều có 3 ngõ ra 0-10V.

Có cần nút bấm và màn hình tại chỗ không

Chỉ cần cảm biến thì dùng dòng GS thuần hoặc bản knx0. Cần nút điều khiển đèn rèm ngay trên mặt thì dùng công tắc TS 5x hoặc GS 6x. Cần hiển thị và chỉnh nhiệt độ tại chỗ thì chọn bản có màn hình (đuôi 38, 48, 68, hoặc bản 41 có bảng cảm ứng). Với công trình cải tạo còn công tắc cơ, EA 36.32 đưa tín hiệu cũ vào KNX mà không phải thay toàn bộ.

Vì sao chọn Hugo Müller cho hạng mục KNX

Điểm mạnh thực dụng nhất là tính nhất quán nền tảng. Nhiều dòng dùng chung application program ETS, nên khi đã lập trình một thiết bị thì nhân bản cấu hình cho các mã khác trong cùng họ rất nhanh, giảm công commissioning và đồng bộ group object. Hãng cũng công khai đầy đủ tài liệu kỹ thuật và dữ liệu ETS, hỗ trợ KNX Secure trên các dòng mới, phù hợp công trình yêu cầu bảo mật dữ liệu điều khiển lâu dài.

Nói thẳng để tránh chọn sai: Hugo Müller mạnh ở cảm biến khí hậu, chất lượng không khí, công tắc và timer, không phải hãng làm actuator công suất hay gateway trung tâm. Một dự án KNX hoàn chỉnh vẫn cần actuator và bộ nguồn từ hãng khác, còn Hugo Müller lo phần đo và giao diện điều khiển. Xem thêm cách các thiết bị này phối hợp trong hệ thống ứng dụng KNX.

Kết luận

Hugo Müller là hãng Đức phù hợp cho hạng mục cảm biến, công tắc và timer trong hệ KNX, mạnh ở tính nhất quán nền tảng ETS và độ phủ dải sản phẩm khí hậu, chất lượng không khí. Chọn dòng theo ba trục: đo đại lượng gì, có cần ngõ 0-10V không, có cần nút bấm hay màn hình tại chỗ không. Liên hệ đội kỹ thuật KNXStore để tư vấn chọn mã và cấu hình theo từng dự án.
