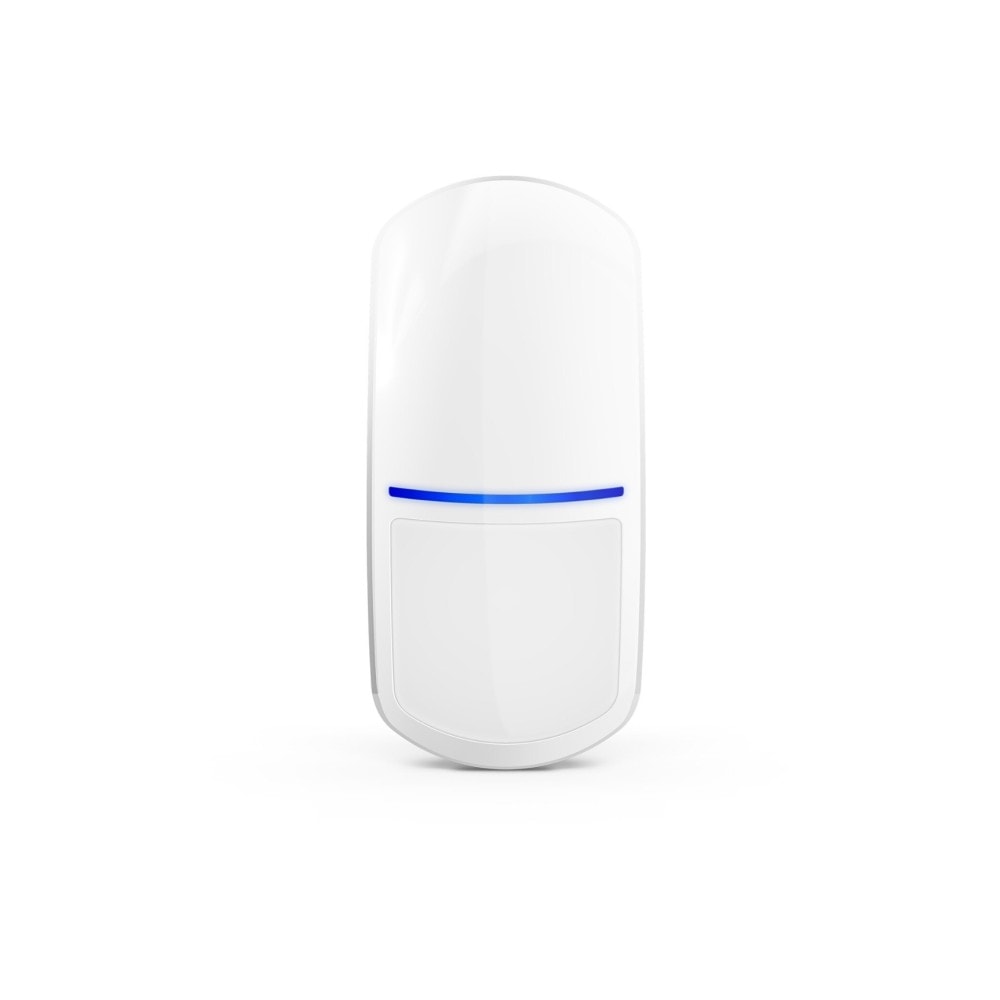

Cảm biến chuyển động PIR có dây Satel SLIM-PIR-LUNA - PIR Đơn Thuần với Relay Chiếu Sáng LUNA Tích Hợp
Satel SLIM-PIR-LUNA là cảm biến chuyển động PIR hồng ngoại thụ động trong nhà, phiên bản LUNA với relay output tích hợp để điều khiển chiếu sáng và 4 LED chiếu sáng trắng gắn sẵn. Không có kênh microwave như dòng SLIM-DUAL, thiết bị đơn giản hơn về cấu hình và phù hợp cho môi trường không có nhiễu nhiệt cao. Chuẩn EN 50131-2-2 Grade 2 (PIR only), chiều cao lắp khuyến nghị 2,4m, tối đa 4m với lens WD mặc định có thể thay thế bằng CT hoặc LR.
Sơ đồ đấu dây (Terminal Block)

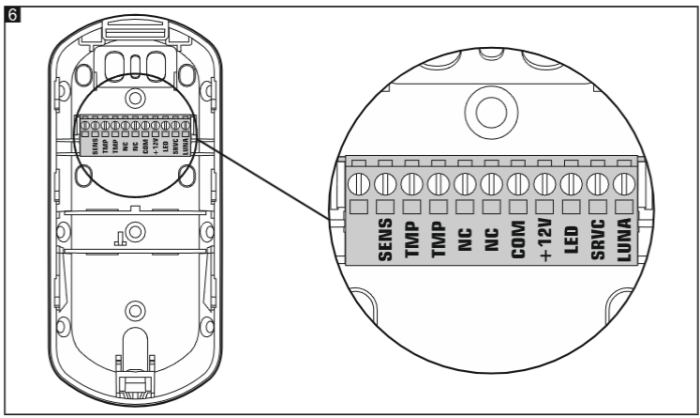

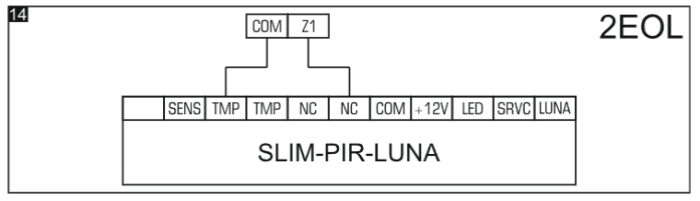

Terminal block của SLIM-PIR-LUNA nằm trên đế vỏ (enclosure base), truy cập bằng cách tháo electronics module ra khỏi đế. Cảm biến sử dụng cấu hình 2EOL với resistor tích hợp, hỗ trợ 3 giá trị: 2 x 1,1 kOhm, 2 x 4,7 kOhm hoặc 2 x 5,6 kOhm.
| Cực đấu | Chức năng | Ghi chú |
|---|---|---|
| +12V | Nguồn cấp | 12V DC, dung sai ±15% |
| COM | Ground chung | Tham chiếu cho tất cả ngõ ra |
| NC | Ngõ ra alarm | NC relay, 40 mA / 24 VDC, contact resistance 26 Ohm |
| TMP | Ngõ ra tamper | NC relay, 40 mA / 24 VDC, kích hoạt khi mở vỏ hoặc tháo khỏi tường |
| LED | Bật/tắt LED indicator | Kết nối COM: LED bật; ngắt COM: LED tắt |
| SENS | Chuyển đổi độ nhạy PIR | Ngắt COM: độ nhạy 1; kết nối COM: độ nhạy 2 (chỉ chuyển đổi độ nhạy PIR, không thay đổi chế độ) |
| SRVC | Bật/tắt chế độ cấu hình | Kết nối COM: vào configuration mode |
| LUNA | Điều khiển LED chiếu sáng | Kết nối COM: bật đèn (remote control mode) hoặc cho phép kích hoạt bởi chuyển động |
Khác với dòng SLIM-DUAL, terminal SENS của SLIM-PIR-LUNA chỉ chuyển đổi độ nhạy PIR, không chuyển đổi operation mode vì cảm biến này chỉ có một sensor duy nhất.
Chọn vị trí lắp đặt
Không lắp SLIM-PIR-LUNA ngoài trời. Chiều cao khuyến nghị là 2,4 m, đây là mức đáp ứng yêu cầu EN 50131-2-2 Grade 2. Cho phép lắp tối đa 4 m nhưng cần test lại vùng phủ sau khi thay đổi độ cao, và có thể cần bracket để điều chỉnh góc nghiêng tối ưu.
Hướng chuyển động của người xâm nhập nên vuông góc với vùng phủ (across the coverage pattern) để đạt hiệu quả phát hiện PIR tốt nhất. Tránh hướng cảm biến vào quạt, điều hòa, hoặc nguồn nhiệt. Tránh ánh nắng trực tiếp và ánh sáng phản xạ mạnh chiếu vào cảm biến.
Cấu hình cảm biến

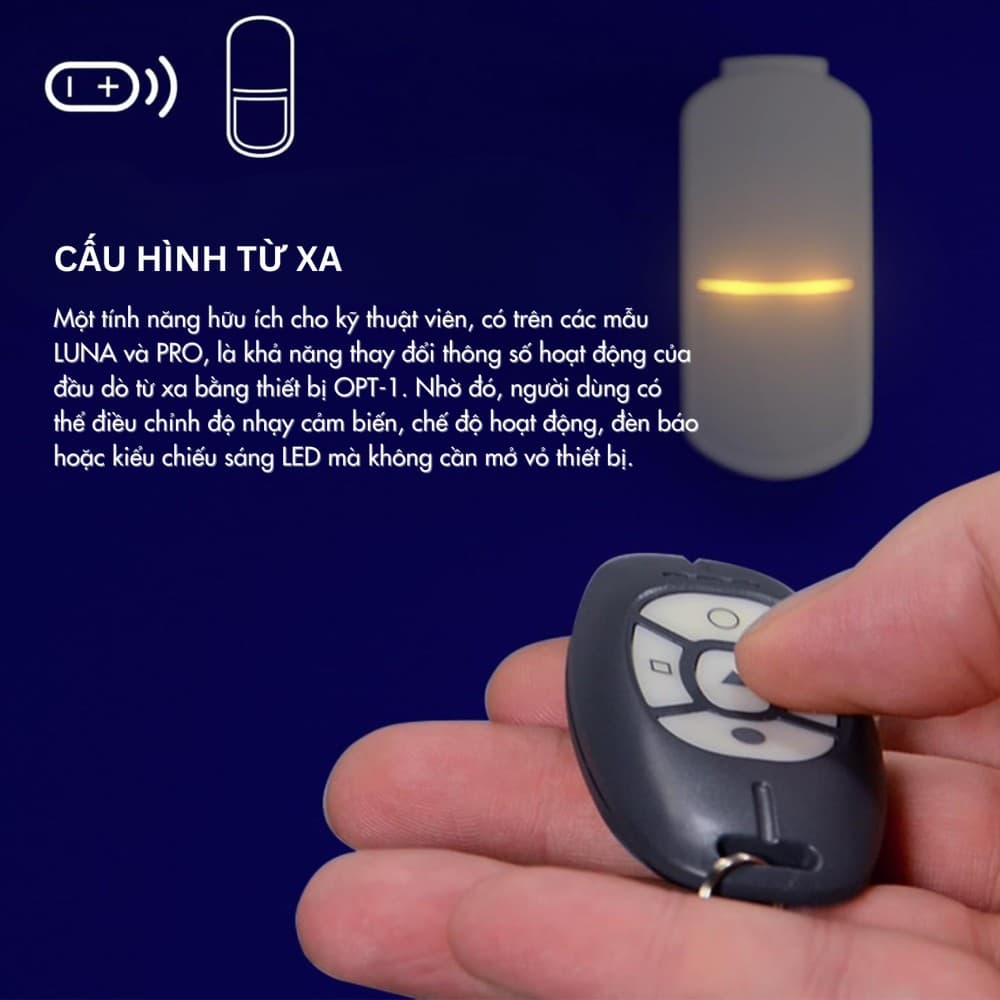

SLIM-PIR-LUNA cấu hình qua nút MODE và hai nút +/- trên electronics module, hoặc qua keyfob OPT-1. Vào configuration mode bằng cách giữ MODE 3 giây hoặc kết nối terminal SRVC xuống COM. LED sẽ nhấp nháy đỏ, số lần nháy = số thứ tự function hiện tại.
Vì chỉ có một sensor PIR, SLIM-PIR-LUNA có ít function cấu hình hơn dòng DUAL:
| Function | Tham số | Mặc định |
|---|---|---|
| 1 | Độ nhạy PIR bộ tham số 1 (1-16) | 8 |
| 2 | Độ nhạy PIR bộ tham số 2 (1-16) | 8 |
| 3 | Màu LED khi alarm/trouble (1-7 màu) | 3 (xanh lam) |
| 4 | Chế độ chiếu sáng LUNA (1=remote only, 2=remote+motion, 3=motion khi LUNA=COM) | 1 |
| 5 | Thời gian giữ đèn sau khi kích hoạt bởi motion (1=5s, 2=15s, 3=30s, 4=60s, 5=90s, 6=180s) | 3 (30s) |
| 6 | Cách tắt đèn (1=tắt ngay, 2=dim dần) | 2 (dim dần) |
Khôi phục factory default: giữ đồng thời + và - trong 3 giây khi đang ở configuration mode. Configuration mode tự thoát sau 20 phút không thao tác nếu được kích hoạt bằng nút MODE.
Cảm Biến PIR Đơn Thuần Ưu Điểm và Phạm Vi Ứng Dụng
SLIM-PIR-LUNA hoạt động dựa trên PIR (Passive Infrared) đơn thuần, không có microwave bổ sung. Đây là lựa chọn phù hợp khi: môi trường không có nguồn nhiệt thay đổi đột ngột (máy điều hòa thổi trực tiếp, lò sưởi gần), không có rung cơ học liên tục, và chi phí là yếu tố quan trọng (PIR đơn rẻ hơn dual technology).
Dual element pyrosensor phát hiện thay đổi năng lượng nhiệt hồng ngoại khi người di chuyển qua các lớp (zones) của pattern lens. Mỗi lần người cắt qua ranh giới giữa vùng nhạy cảm và vùng blind tạo ra xung tín hiệu. Chuỗi xung đủ ngưỡng trong cửa sổ thời gian xác định mới kích báo. Điều này phân biệt chuyển động thật với thay đổi nhiệt chậm từ môi trường.

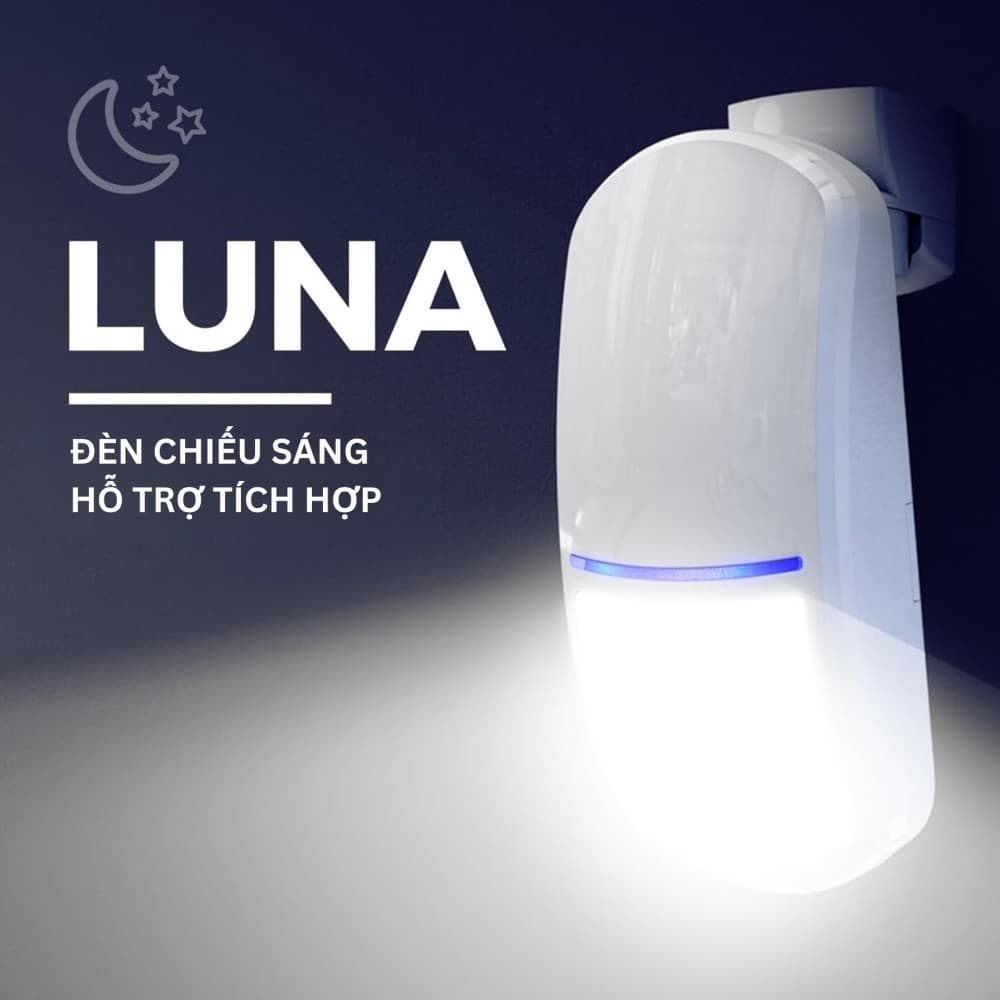

Tính Năng LUNA Relay và LED Chiếu Sáng
Terminal LUNA cung cấp relay output độc lập với alarm output NC. Relay LUNA kích hoạt khi PIR phát hiện chuyển động và duy trì trong khoảng timer cài đặt (5 đến 180 giây). Ba chế độ chiếu sáng: ON liên tục, slow dim-down trước khi tắt, hoặc nhấp nháy xác nhận. Timer slow dim-down giảm độ chói đột ngột khi đèn tắt, phù hợp hành lang và phòng nghỉ.
Bốn LED chiếu sáng trắng trên bo mạch cung cấp ánh sáng định hướng từ điểm lắp. Đây không phải thay thế cho đèn chiếu sáng đầy đủ nhưng đủ hữu ích khi cần ánh sáng định hướng ngay tại vị trí cảm biến (ví dụ: chiếu sáng bậc thang, hành lang hẹp).
Terminal SENS Chuyển Đổi Sensitivity PIR
Khác với SLIM-DUAL (SENS chuyển giữa 2 bộ tham số hoàn chỉnh), trên SLIM-PIR-LUNA terminal SENS chỉ chuyển đổi giữa hai mức sensitivity của PIR sensor. SENS ngắt COM: sensitivity 1. SENS nối COM: sensitivity 2.
Ứng dụng thực tế: kết nối SENS với OC output của panel lập trình "Armed status". Khi partition armed, dùng sensitivity thấp hơn để giảm false alarm. Khi disarmed, sensitivity cao hơn để kích chiếu sáng dễ dàng hơn khi có chuyển động nhỏ. Đây là cơ chế tối ưu hóa hành vi cảm biến theo trạng thái hệ thống mà không cần thay đổi cài đặt thủ công.
Lens Thay Thế và Vùng Phủ

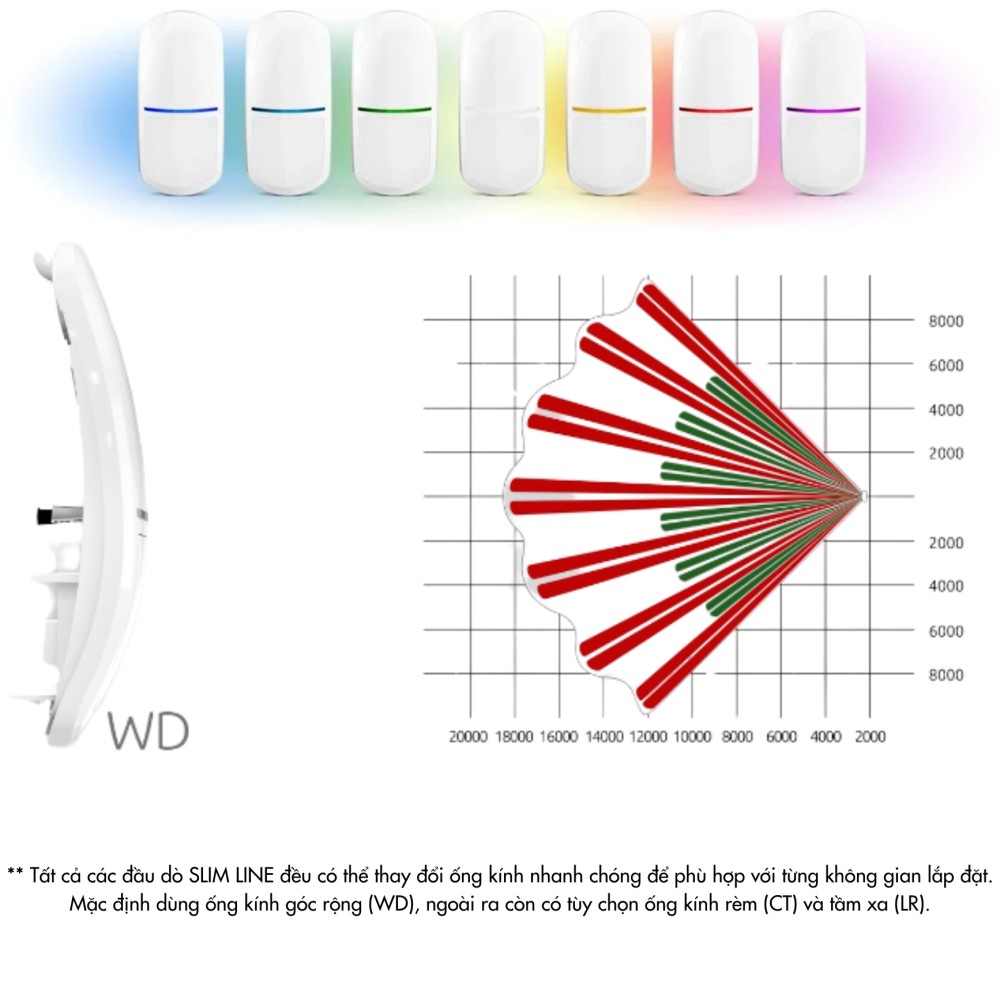

SLIM-PIR-LUNA đi kèm lens WD (wide-angle) mặc định, tạo vùng phủ 90° phù hợp phòng rộng. Hai lens tùy chọn:

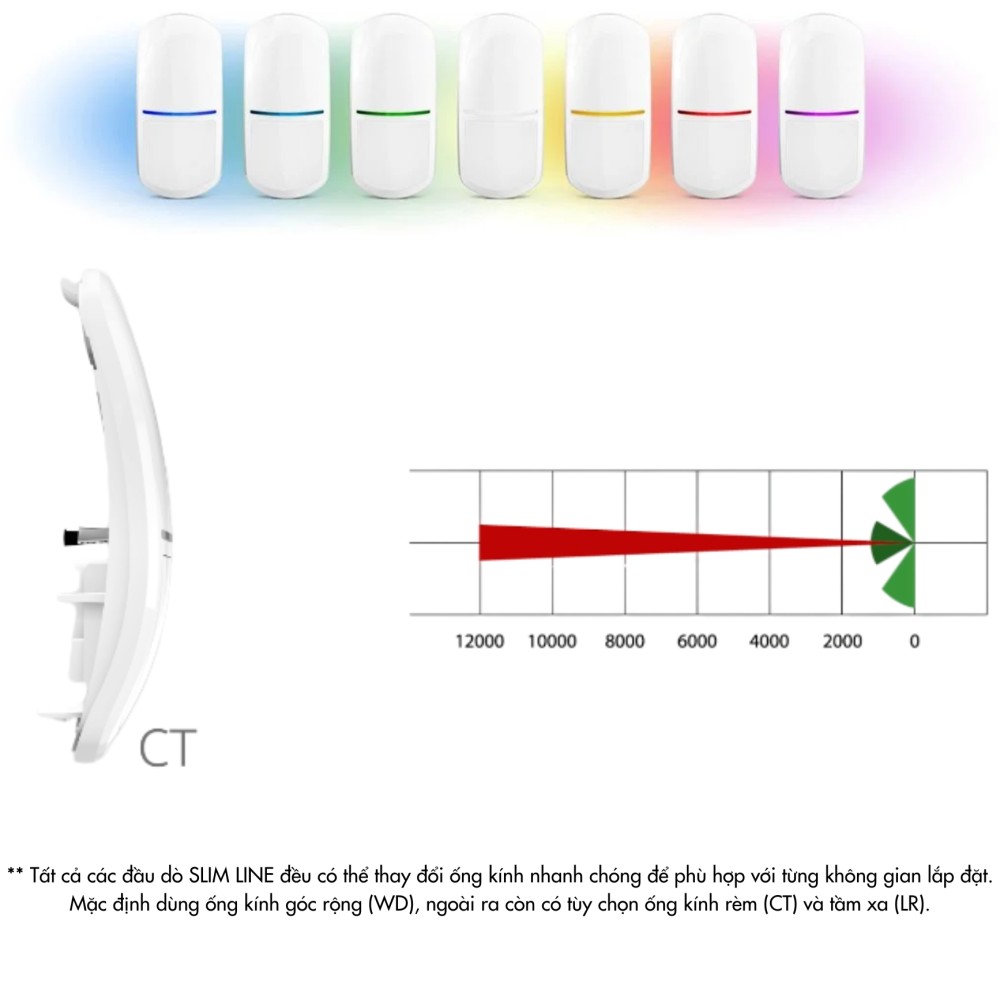

Lens CT (curtain) tạo vùng phủ dạng màn rèm mỏng, phù hợp bảo vệ cửa ra vào, cửa sổ hoặc tạo ranh giới ảo. Người đi qua ranh giới CT mới kích báo, không phát hiện chuyển động trong phòng.

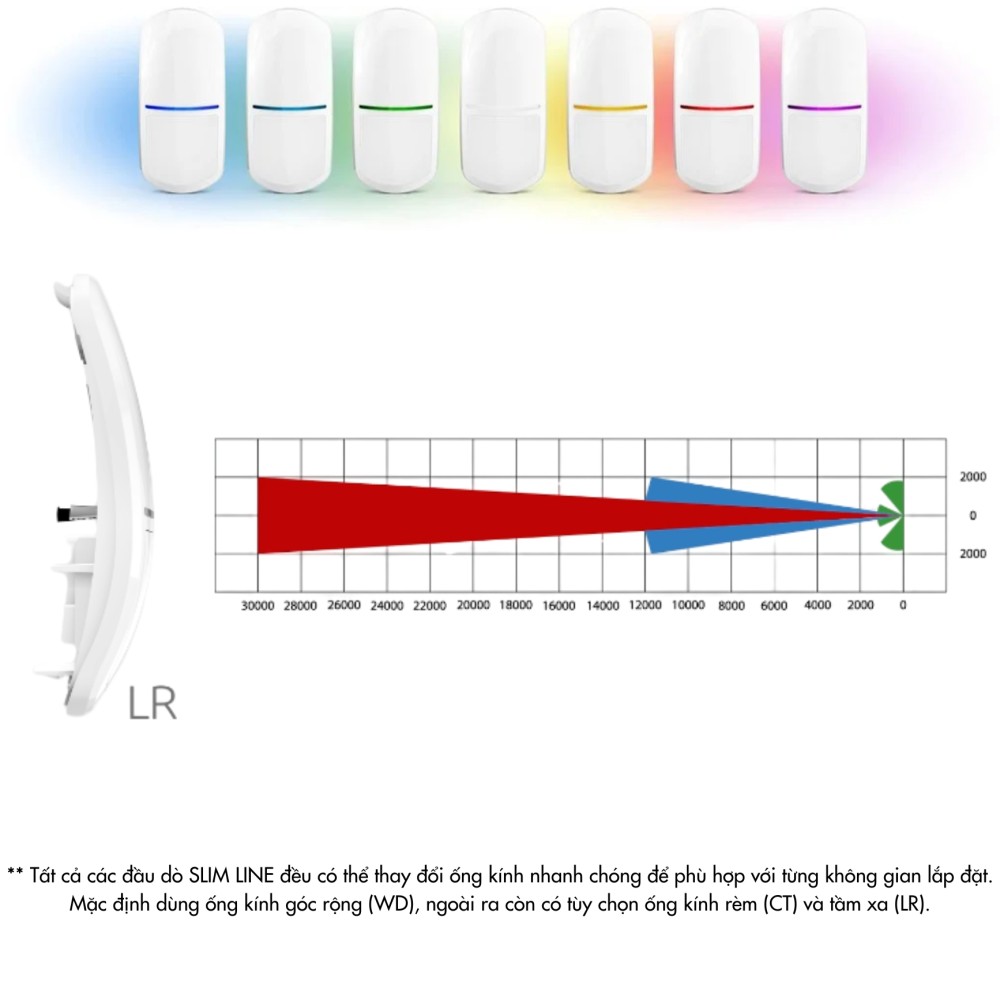

Lens LR (long range) tập trung vùng phủ về phía trước, phù hợp hành lang dài hoặc cần tầm phát hiện xa. Tăng khoảng cách phát hiện nhưng giảm góc phủ ngang.
Cần test vùng phủ với lens LR ở các độ cao khác nhau vì độ phủ phụ thuộc nhiều vào tỷ lệ chiều cao/khoảng cách.
Cấu Hình và LED Chỉ Thị 7 Màu
Phiên bản electronics D hỗ trợ LED chỉ thị 7 màu (giống SLIM-DUAL-LUNA), cấu hình màu riêng cho alarm và trouble state. Config mode kích hoạt bằng nút MODE giữ 3 giây, hoặc terminal SRVC nối COM để enable remote config. OPT-1 keyfob hỗ trợ cấu hình không dây.
Trong 30 giây warm-up, LED nhấp nháy xen kẽ màu. Sau warm-up, LED về màu cấu hình bình thường. LED có thể bật cứng bằng jumper LED hoặc điều khiển từ xa qua terminal LED kết nối OC output panel.
Tương Thích Hệ Thống
Hệ thống Satel INTEGRA và VERSA

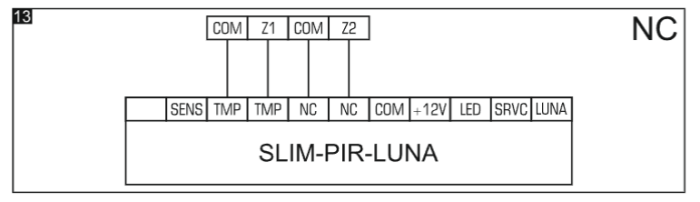

NC alarm và NC tamper kết nối zone input panel chuẩn. EOL tích hợp ba giá trị (1,1kΩ, 4,7kΩ, 5,6kΩ) phủ toàn bộ yêu cầu cấu hình zone INTEGRA/VERSA. Terminal SENS nối OC output "Armed status" để tự động điều chỉnh sensitivity. Terminal LUNA kết nối tải chiếu sáng hoặc relay trung gian.
Khi nào dùng SLIM-PIR-LUNA thay vì SLIM-DUAL-LUNA
SLIM-PIR-LUNA phù hợp khi: môi trường ổn định về nhiệt (không có máy điều hòa thổi trực tiếp vào vùng phủ), chi phí là yếu tố quan trọng, hoặc khi tần số microwave 24 GHz có thể gây can nhiễu với thiết bị khác trong phòng. SLIM-DUAL-LUNA được ưu tiên khi cần giảm false alarm tối đa hoặc môi trường có nhiễu nhiệt.
Xem thêm: SLIM-PIR-LUNA-PET cho môi trường có thú nuôi, SILVER cho ứng dụng ngoài trời.
Ngoài hệ Satel, cảm biến có dây này dùng ngõ ra relay NC tiêu chuẩn và supervised zone 2EOL, tương thích với phần lớn panel an ninh chuyên nghiệp hỗ trợ wired zone: Bosch, Honeywell, DSC, Paradox, Ajax Hub Hybrid -- điều kiện là panel hỗ trợ 2EOL zone input.
Để kết nối với KNX: relay NC nối vào binary input module KNX (ví dụ MDT BE-08230.02 hoặc equivalent) để alarm status trở thành KNX datapoint. Hoặc tích hợp toàn hệ qua panel INTEGRA với module INT-KNX-2: zone status, partition arm/disarm đều map thành KNX group address, lập trình logic từ ETS.
Với BACnet/Modbus: dùng gateway INT-BACnet hoặc INT-RS của Satel trên panel INTEGRA, zone status xuất hiện như BACnet object hoặc Modbus register -- tích hợp trực tiếp với BMS/BAS mà không cần thay cảm biến.
Khi nào chọn SLIM-PIR-LUNA thay vì cảm biến Satel khác?
SLIM-PIR-LUNA là PIR đơn với relay LUNA, tiết kiệm hơn SLIM-DUAL-LUNA khi zone không có nguồn false alarm và không có thú cưng.
| Tình huống | Chọn SLIM-PIR-LUNA | Chọn thiết bị khác |
|---|---|---|
| Cần relay chiếu sáng, không có thú cưng, môi trường nhiệt ổn định | SLIM-PIR-LUNA | |
| Có thú cưng | Không phù hợp | SLIM-PIR-LUNA-PET |
| Có nguồn nhiệt biến động, điều hòa công suất lớn | Có thể false alarm | SLIM-DUAL-LUNA |
| Cần relay LUNA + PET | Không phù hợp | SLIM-PIR-LUNA-PET hoặc SLIM-DUAL-LUNA-PET |
| Không cần relay chiếu sáng | IVORY rẻ hơn |
SLIM-PIR-LUNA phù hợp với dự án và vị trí nào?
SLIM-PIR-LUNA phù hợp cho môi trường kiểm soát nhiệt độ tốt cần tích hợp chiếu sáng thông minh với chi phí tối ưu.
Loại dự án phù hợp:
- Tòa nhà văn phòng có HVAC trung tâm ổn định: nhiệt độ không gian ổn định, PIR đơn đủ tin cậy, relay LUNA điều khiển đèn tiết kiệm điện.
- Hành lang và cầu thang cao ốc: lưu lượng người thấp, cần đèn tự tắt khi không có người.
- Nhà kho nhỏ trong nhà có nhiệt độ kiểm soát: ánh sáng bật khi nhân viên vào, tắt khi ra, kết hợp giám sát an ninh ngoài giờ.
Vị trí lắp đặt điển hình: hành lang văn phòng chuẩn, phòng vệ sinh công cộng, kho trong nhà không có thú cưng, cầu thang bộ, và bất kỳ zone nào có nhiệt độ ổn định và không có nguồn false alarm PIR.
Satel SLIM-PIR-LUNA khác gì cảm biến chống trộm thông thường?
SLIM-PIR-LUNA là cảm biến PIR đơn có dây với LUNA optics 120° và supervised zone 2EOL. Dù là single-tech, supervised zone và tamper switch vẫn đặt SLIM-PIR-LUNA ở mức độ bảo mật cao hơn nhiều so với cảm biến PIR dân dụng cùng kiểu kết nối.
| Tiêu chí | Satel SLIM-PIR-LUNA | Cảm biến dân dụng PIR có dây |
|---|---|---|
| Chứng nhận | Grade 2 EN50131 | Không có chứng nhận an ninh |
| Kết nối | Supervised zone với 2EOL resistor | Dry contact NC/NO đơn giản |
| Giám sát dây | Phát hiện đứt dây, short mạch (sabotage detection) | Không phát hiện khi bị vô hiệu hóa |
| Chống phá | Tamper switch mở vỏ | Không có |
| Lens | LUNA optics 120°, phủ đều phòng hình chữ nhật dài | Lens tiêu chuẩn |
| Nguồn | 12V DC từ board | 12V hoặc pin |
| Hệ thống | INTEGRA 64, PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA 10 | Panel dân dụng cơ bản |
SLIM-PIR-LUNA phù hợp cho zone rủi ro thấp đến trung bình, nơi không có thú cưng và nguồn nhiệt ổn định. Khi zone cần thêm PET immunity hoặc chống false alarm tốt hơn, nên nâng lên SLIM-PIR-LUNA-PET hoặc SLIM-DUAL-LUNA.
Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.
Kết luận
Satel SLIM-PIR-LUNA là lựa chọn đơn giản, đáng tin cậy cho ứng dụng an ninh và chiếu sáng tự động trong môi trường trong nhà ổn định. PIR đơn thuần với relay LUNA tích hợp và 4 chế độ relay (tM, aM, mA, pM) đáp ứng hầu hết yêu cầu chiếu sáng theo chuyển động mà không cần đến dual-tech đắt hơn. Khi zone không có nguồn false alarm (không có thiết bị nhiệt di động, không có thú cưng), SLIM-PIR-LUNA là phương án tối ưu chi phí so với SLIM-DUAL-LUNA. Kết hợp với panel INTEGRA hoặc VERSA, relay LUNA có thể điều khiển độc lập với ngõ ra alarm, cho phép dùng 1 cảm biến cho cả 2 mục đích: bảo vệ an ninh và tự động hóa chiếu sáng.
