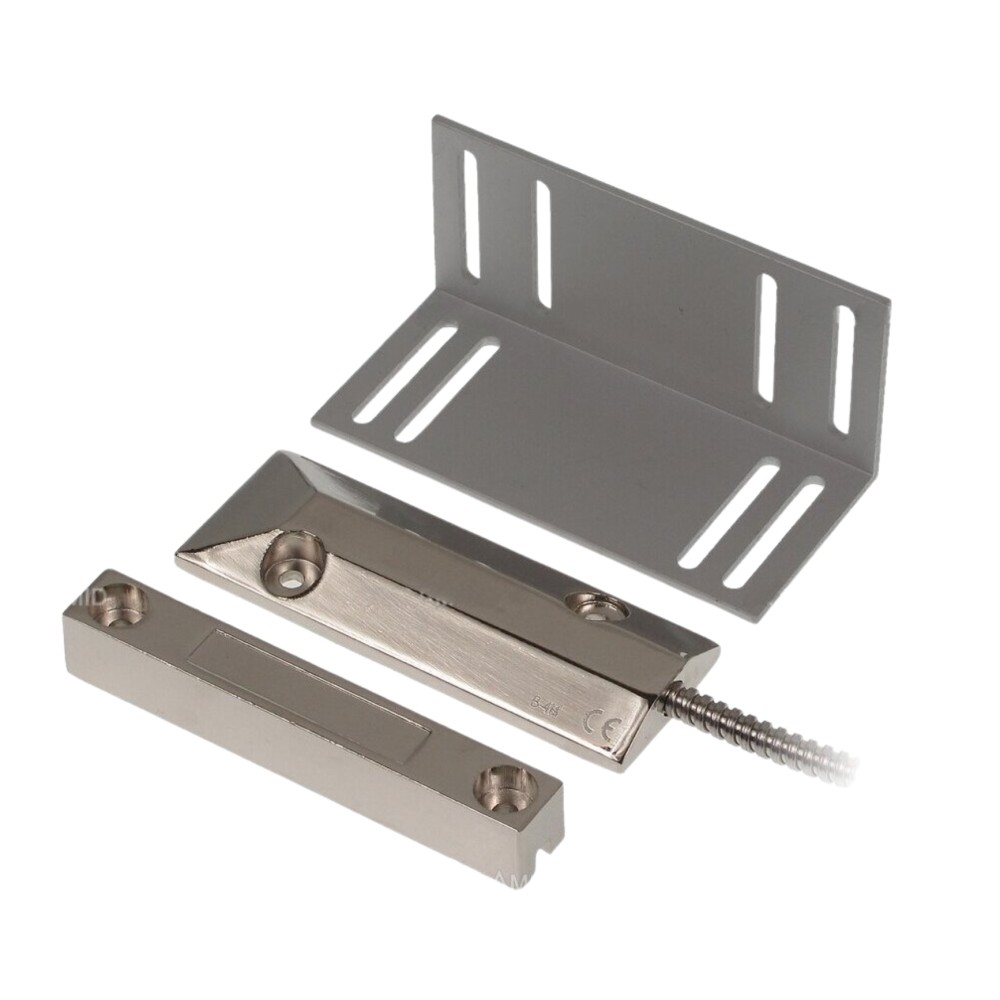

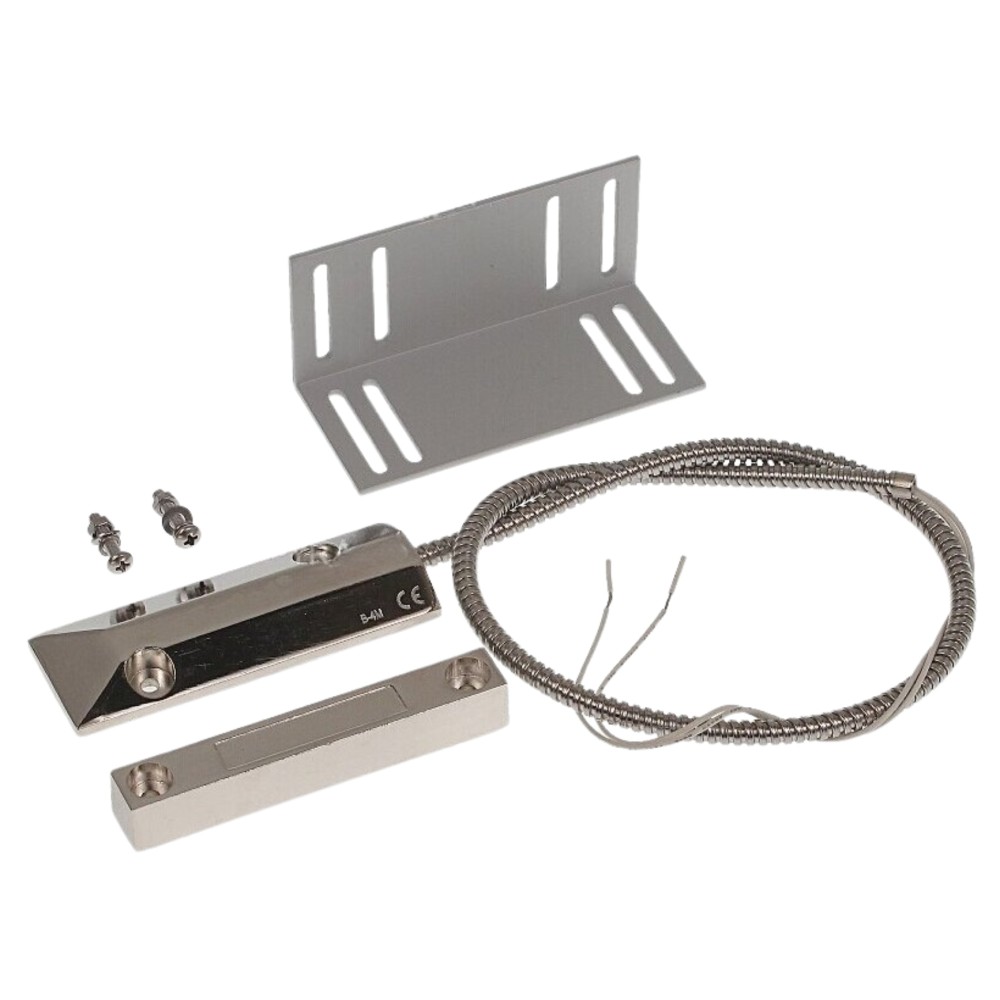

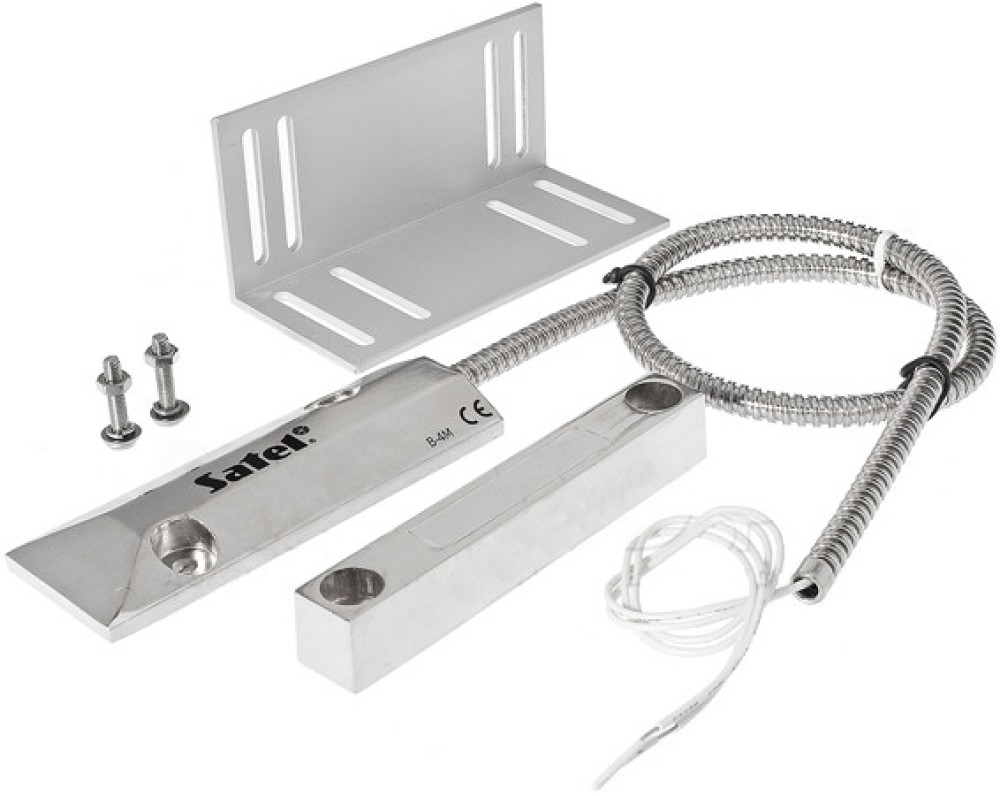

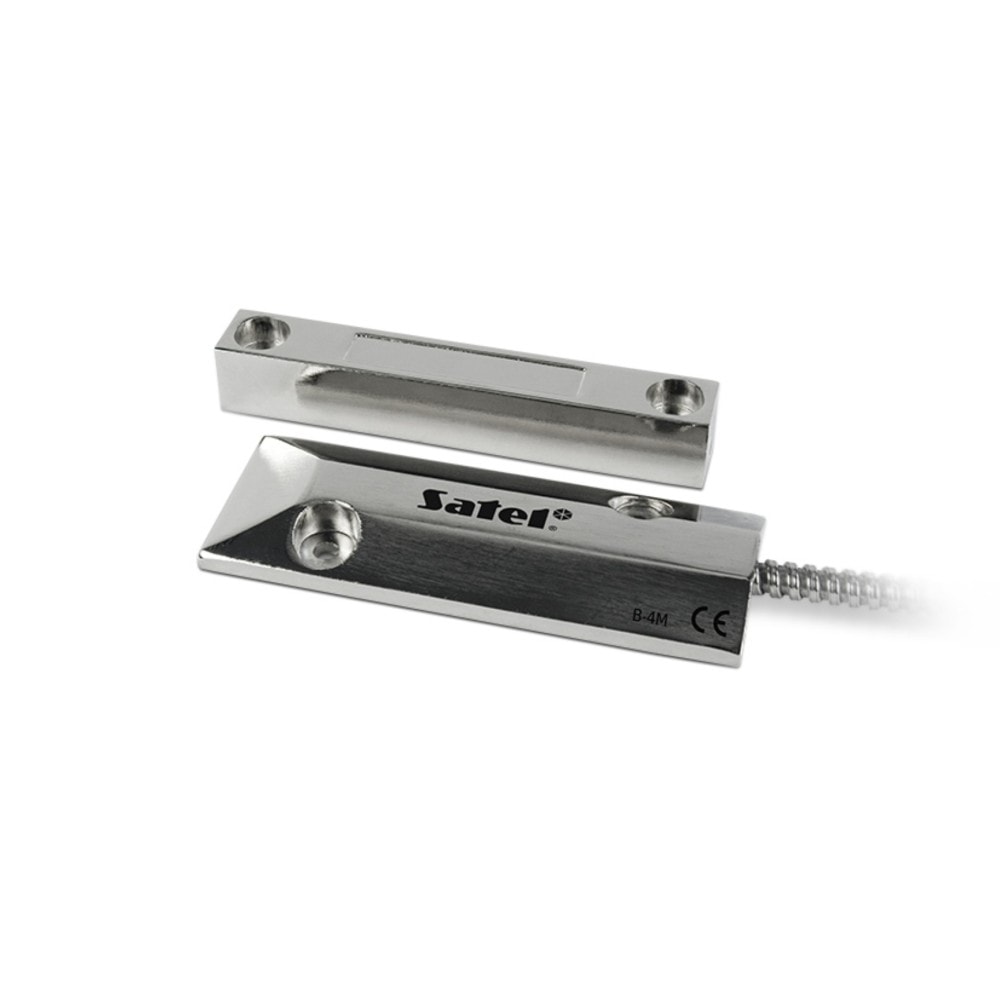

Cảm biến từ gắn cửa cổng kim loại Satel - B-4M

Satel B-4M - Cảm Biến Từ Vỏ Kim Loại Make 75mm Cho Cổng Garage

Trong dòng cảm biến từ Satel, B-4M là model có khoảng cách Make lớn nhất: 75mm. Điều này đặc biệt quan trọng với cổng garage swing hoặc cổng cuốn lớn, nơi khoảng cách từ cạnh cánh cổng đến khung cố định có thể lên đến 60-70mm khi cổng đóng hoàn toàn.

Cùng thuộc dòng cổng garage với B-4L, B-4M có Make lớn hơn (75mm so với 68mm) nhưng nhẹ hơn (238g so với 262g). Chọn B-4M khi khoảng cách thực tế của cổng vượt quá 65mm.

Khoảng chuyển tiếp Make-Break hẹp: 75-80mm

Khoảng chuyển tiếp của B-4M chỉ 5mm (từ 75 đến 80mm). Điều này yêu cầu lắp đặt chính xác. Khi cổng đóng, khoảng cách phải nhỏ hơn 75mm để đảm bảo tiếp điểm đóng. Khi cổng mở, khoảng cách phải lớn hơn 80mm để tiếp điểm mở hoàn toàn.

Thực tế thi công: đo khoảng cách cổng đóng hoàn toàn (ví dụ 50mm), sau đó lắp sao cho hai phần cách nhau đúng 50mm. B-4M đảm bảo tiếp điểm đóng ở 50mm (nhỏ hơn Make 75mm) và mở khi cổng hé từ 80mm+.

Lắp đặt B-4M trên cổng kim loại

Đây là bước quan trọng nhất: lắp đệm nhựa giữa nam châm và bề mặt kim loại cổng. Thiếu đệm nhựa, từ trường bị suy giảm 30-60% tùy loại thép, Make thực tế giảm xuống còn 30-50mm thay vì 75mm theo thông số.

Đệm nhựa POM (polyoxymethylene) hoặc HDPE dày 10-15mm là lựa chọn tốt. Tránh nhựa mềm (PVC) dễ biến dạng theo thời gian. Tương tự cho phần cảm biến gắn trên khung cổng.

So sánh toàn dòng cảm biến từ cổng Satel

Tương thích hệ thống không giới hạn trong hệ Satel

Reed switch là tiếp điểm cơ học thuần túy (dry contact NC), hoàn toàn không phụ thuộc giao thức hay thương hiệu. Bất kỳ hệ thống nào nhận tín hiệu dry contact đều dùng được.

Hệ thống Satel:

Kết nối trực tiếp vào zone input NC của toàn bộ dòng trung tâm báo động Satel có dây: INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, INTEGRA 256 Plus, VERSA 10, VERSA 15, PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA-IP 32-WRL. Trong INTEGRA/VERSA: cấu hình zone type NC qua phần mềm DLOADX. Không cần module mở rộng trừ khi tổng số zone vượt quá zone onboard của trung tâm.

Hệ thống báo động khác:

Kết nối thẳng vào zone input NC của Paradox MG/SP/EVO, DSC PowerSeries, Bosch B/G-Series, Honeywell Galaxy, Texecom Premier, Ajax Systems (qua module wired), Hikvision DS-PD2101, Dahua ARD1231. Không cần adapter, không cần lập trình gì thêm ngoài cài đặt zone type trên panel.

KNX: binary input module:

Cảm biến từ kết nối trực tiếp vào các module binary input KNX có sẵn tại KNXStore: Kanonbus KTE8UP (8 kênh dry contact), Satel KNX-BIN24 (24 kênh), hoặc Kanonbus KTE310MS (điều khiển chiếu sáng + input). Mỗi cảm biến từ chiếm 1 channel binary input. Trong ETS: cấu hình input type "contact NC", mapping vào group address trạng thái cửa. Logic tự động hóa KNX (tắt điều hòa khi cửa mở, cảnh báo cửa sổ mở khi mưa) chạy trực tiếp trên bus KNX TP, không cần trung tâm báo động.

BACnet/Modbus: I/O module:

Trong BMS (Building Management System), trạng thái cửa/cổng giám sát qua I/O module có giao tiếp BACnet/IP hoặc Modbus RTU. Ví dụ: Wago 750-Series, Phoenix Contact Axioline, Beckhoff KL/EL-series digital input. Kết nối cảm biến từ vào DI (digital input), cấu hình BACnet Binary Value hoặc Modbus coil để đọc trạng thái.

Home automation (Shelly, Fibaro, Z-Wave):

Với hệ thống nhà thông minh như Home Assistant, input zone từ Shelly UNI, Fibaro Smart Implant, hay Z-Wave IO8 nhận dry contact trực tiếp. Đặc biệt phù hợp cải tạo nhà cũ: giữ nguyên cảm biến từ đã lắp, thay trung tâm báo động cũ bằng hệ smarthome hiện đại.

Lưu ý cho SI khi mix hệ thống:

Khi dự án dùng hỗn hợp (báo động Satel + BMS BACnet + KNX), có thể đấu 1 cảm biến từ song song vào nhiều input khác nhau, miễn là không vượt quá dòng tải tổng cộng của tiếp điểm reed switch (thường 100-500mA tuỳ model). Kiểm tra thông số current rating tiếp điểm trong datasheet trước khi mắc song song nhiều input.

Tiêu chuẩn châu Âu và lợi thế so với cảm biến thông thường

Cảm biến từ Satel sản xuất tại Ba Lan, đáp ứng đầy đủ tiêu chuẩn châu Âu bắt buộc cho thiết bị an ninh. Đây là điểm khác biệt thực chất so với hàng không rõ xuất xứ hoặc hàng OEM không có kiểm định độc lập.

EN50130-5 Class II: kiểm định môi trường thực tế:

EN50130-5 là tiêu chuẩn châu Âu quy định điều kiện môi trường mà thiết bị báo động phải chịu được. Class II bao gồm dải nhiệt -10°C đến +55°C (S-4 mở rộng đến -30°C), thử nghiệm va đập cơ học, rung động, và độ ẩm 93±3%. Thiết bị đạt EN50130-5 phải qua thử nghiệm tại phòng lab độc lập theo quy trình chuẩn, không phải tự công bố. Với cảm biến không có chứng nhận này, hiệu suất trong điều kiện khắc nghiệt không được đảm bảo.

CE Declaration of Conformity:

Satel công bố CE Declaration đầy đủ tại www.satel.eu/ce. Đối với thiết bị an ninh, CE yêu cầu tuân thủ EMC Directive (tương thích điện từ) và Radio Equipment Directive (nếu có wireless). Thiết bị không có CE thực chất có thể gây nhiễu hoặc bị nhiễu bởi thiết bị điện khác trong công trình, dẫn đến false alarm hoặc bỏ lỡ alarm.

Tiếp điểm Ruthenium (Ru): không phải tiếp điểm thông thường:

Reed switch trong cảm biến Satel dùng tiếp điểm Ruthenium, điện trở 150mΩ, tuổi thọ tối thiểu 360,000 cycles. Ở điện áp thấp 5-12V DC phổ biến trong hệ báo động, tiếp điểm vàng mạ hoặc kim loại thông thường dễ bị oxy hóa theo thời gian, dẫn đến tăng điện trở tiếp xúc và lỗi zone intermittent khó debug. Ruthenium duy trì điện trở ổn định trong dải điện áp thấp. 360,000 cycles tương đương khoảng 20 năm với cửa mở/đóng 50 lần/ngày.

Sealed body: chống bụi và ẩm:

Toàn bộ phần cảm biến và nam châm được đúc kín (sealed body). Không có điểm vào của bụi, côn trùng, hoặc hơi ẩm. Đây là yêu cầu quan trọng cho cảm biến lắp tại cửa ra vào, nơi thường xuyên bị thay đổi áp suất khí và tiếp xúc gián tiếp với môi trường ngoài.

Kết luận

B-4M là cảm biến từ Make lớn nhất dòng B Satel, dành cho cổng garage có khoảng cách xa. Luôn đo khoảng cách thực tế trước khi chọn giữa B-4L và B-4M. Nhớ lắp đệm nhựa khi gắn lên bề mặt kim loại để đảm bảo Make hoạt động đúng thông số.
