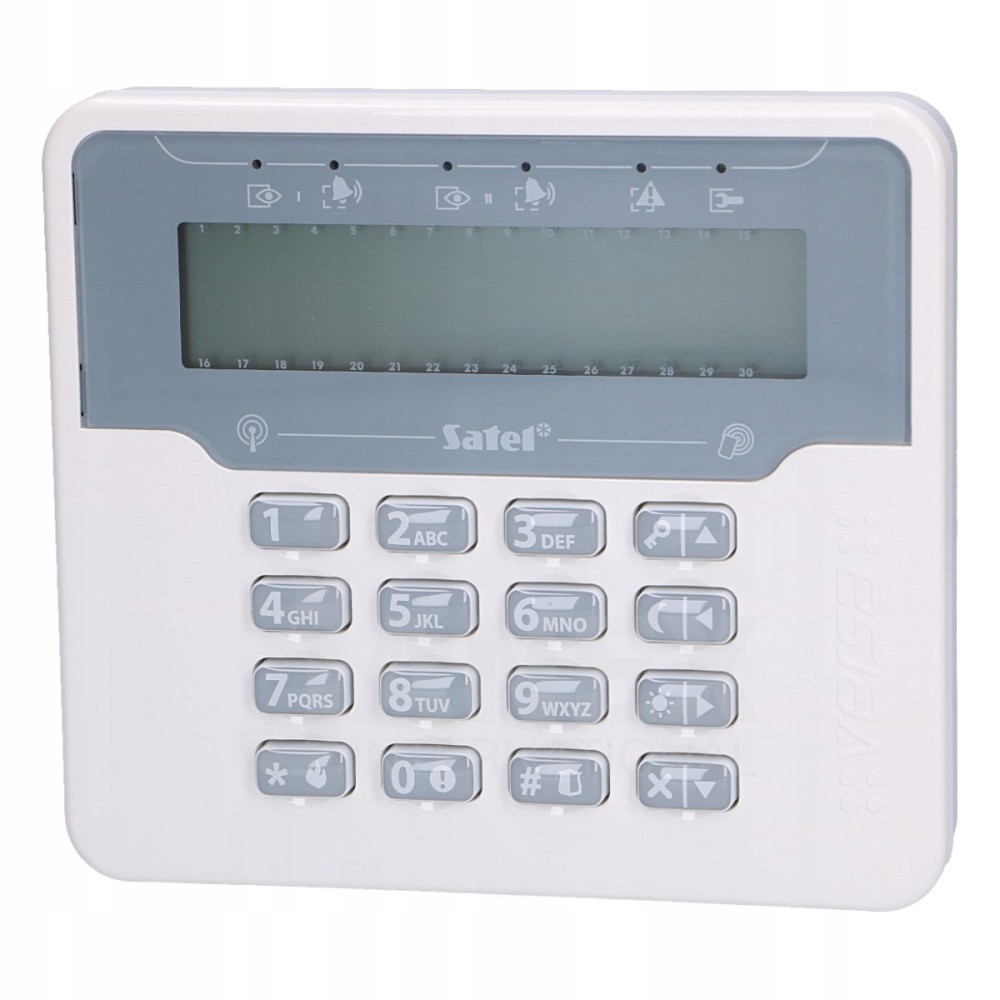

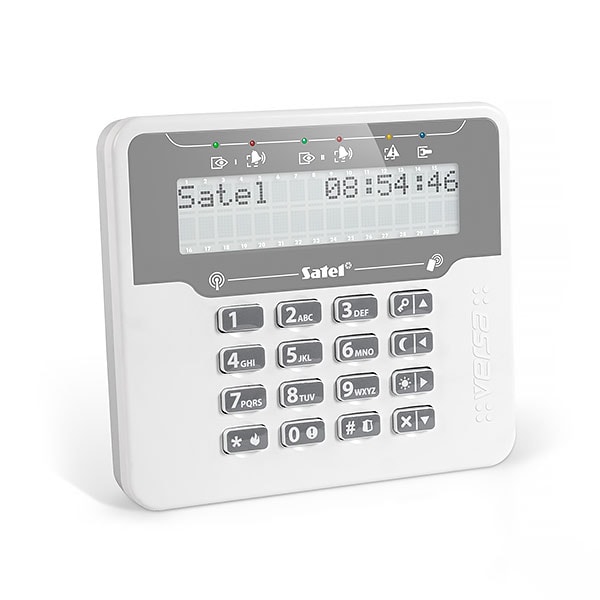

Satel VERSA-LCDM-WRL - Bàn Phím LCD Không Dây Cho Bảng VERSA Hệ ABAX 2
VERSA-LCDM-WRL là giải pháp khi cần thêm bàn phím tại vị trí không thể đi dây: nhà đã hoàn thiện, tường bê tông không muốn đục, phòng ngủ cần arm ban đêm mà không thi công thêm. Bàn phím giao tiếp với bảng VERSA qua controller ABAX 2, cung cấp đầy đủ chức năng LCD kể cả đầu đọc thẻ từ và còi buzzer tích hợp, hoạt động song song với bàn phím có dây trong cùng hệ thống.
Lưu ý nomenclature: trong tài liệu kỹ thuật Satel và phần mềm DLOADX, sản phẩm này xuất hiện với tên model VERSA-KWRL2 và hiển thị là "LCD-WRL" khi đăng ký vào controller ABAX 2. Firmware yêu cầu v3.00 trở lên. Controller ABAX 2 (ACU-220 hoặc ACU-280) kết nối vào bus communication của bảng VERSA 10 hoặc VERSA 15 là bắt buộc. Bàn phím không hỗ trợ ARU-100 và ARU-200 radio repeater.
Chế độ hoạt động: Wake-up và Sleep
VERSA-LCDM-WRL hoạt động theo hai chế độ luân phiên để tối ưu tuổi thọ pin.
Wake-up: Kích hoạt bằng cách nhấn bất kỳ phím nào. Khi ở chế độ này, bàn phím hoạt động giống hệt bàn phím LCD có dây: màn hình bật, đèn nền sáng, LED chỉ thị, âm thanh đầy đủ. Ngoài ra, bàn phím có thể được đánh thức tự động khi có alarm, khi đếm ngược entry delay hoặc exit delay bắt đầu. Tính năng tự wake-up này cấu hình bằng tham số "Wake-up" trong controller, nhập giá trị khác 0 để bật. Lưu ý: bàn phím không thức lại trong vòng 30 giây sau lần tự wake-up trước đó.
Sleep: Bàn phím vào sleep sau 20 giây không có thao tác (hoặc sau khoảng thời gian preset nếu được đánh thức tự động). Ở chế độ sleep, màn hình tắt, đèn nền tắt, LED tắt, âm thanh tắt. Ngoại lệ: nếu tham số "Wake-up" khác 0, tín hiệu CHIME từ các zone vẫn được phát ngay cả khi đang sleep. CHIME phát không quá 1 lần mỗi 30 giây.
Tác động đến tuổi thọ pin: Mỗi lần tự wake-up tiêu thụ năng lượng đáng kể. Nếu cài Wake-up khác 0, bàn phím liên tục chờ tín hiệu, pin cạn nhanh hơn nhiều so với chế độ chỉ wake-up bằng phím. Cân nhắc kỹ trước khi bật tính năng này.
Tính năng và ứng dụng
Giao tiếp hai chiều mã hóa AES 868 MHz: Kết nối với ACU-220 hoặc ACU-280 trên bus communication của bảng VERSA. Không kết nối trực tiếp vào bus bàn phím như VERSA-LCDM-WH. Mã hóa AES ngăn giả mạo và replay tín hiệu, không thể jam hay clone như hệ 433 MHz thế hệ cũ.
4 kênh tự chọn chống nhiễu (ABAX 2): Tự động chọn kênh tốt nhất trong 4 kênh 868 MHz, tránh nhiễu từ thiết bị khác trong cùng băng tần. Tính năng chỉ có trong ABAX 2. Controller ABAX thế hệ cũ (ACU-120/ACU-270) không có.
Đầu đọc thẻ 125 kHz: Arm/disarm bằng thẻ proximity hoặc keyfob 125 kHz EM thay vì mã PIN. Nếu không cần tính năng này, tắt trong DLOADX mục "Card reader" để giảm tiêu thụ pin.
Chế độ sleep tiết kiệm pin: Màn hình tắt sau 20 giây không dùng, wake-up tức thì khi nhấn phím hoặc quẹt thẻ. Thông tin pin yếu hiển thị ngay sau wake-up, kèm chỉ thị pin nào cần thay (dán nhãn trên bo mạch).
Cập nhật firmware từ xa (ABAX 2): Đẩy firmware mới từ ACU-220/ACU-280 không cần tháo bàn phím khỏi tường. Không có trên ABAX thế hệ cũ.
Giám sát hiện diện: Nếu bật tùy chọn "Presence contr." trong controller, hệ thống sẽ báo thiếu bàn phím nếu không nhận được tín hiệu trong 20 phút.
Quy trình đăng ký thiết bị vào hệ thống ABAX 2
Trước khi đăng ký, kiểm tra switch trên controller:
- ACU-220 / ACU-280: switch 9 ở OFF, switch 10 ở ON
- ACU-120 / ACU-270: switch 8 ở ON
Số serial nằm trên nhãn dán trong bo mạch (cần mở nắp). Có hai phương pháp đăng ký:

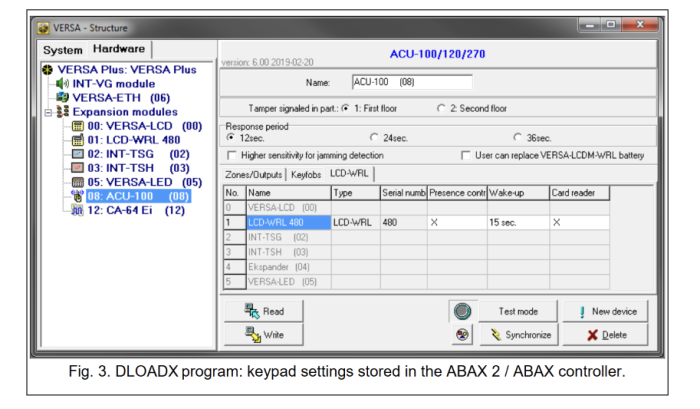

Qua DLOADX: Vào "VERSA Structure" > tab "Hardware" > chọn tên controller trong danh sách > tab "LCD-WRL". Nhấn "Read" để tải dữ liệu hiện có. Nhấn "New device", nhập serial number, chọn address, nhấn bất kỳ phím nào trên bàn phím VERSA-LCDM-WRL. Hệ thống xác nhận đăng ký và hiển thị tên tự động (có thể đổi tên). Nhấn "OK", sau đó nhấn "Write" để lưu vào controller và bảng VERSA. Phương pháp này bắt buộc khi chưa có bàn phím có dây nào kết nối với bảng VERSA.
Qua bàn phím LCD có dây: Vào service mode > "2. Hardware" > "1. Kpds. & exps." > "3. Wireless mod." > "1. New device". Nhập serial number, nhấn phím xác nhận. Khi hiện "Open device tamper", nhấn bất kỳ phím trên VERSA-LCDM-WRL. Chọn address, đặt tên, cấu hình tham số ban đầu cho controller.
Gỡ bỏ thiết bị: Qua DLOADX: tab "LCD-WRL" > chọn bàn phím > "Delete" > xác nhận > "Write". Qua bàn phím LCD: "2. Hardware" > "1. Kpds. & exps." > "3. Wireless mod." > "3. Remove device".
Cấu hình tham số
Tham số lưu trong ABAX 2/ABAX controller (cấu hình qua DLOADX hoặc bàn phím LCD service mode):
"Presence contr.": Bật để giám sát hiện diện bàn phím, báo trouble nếu mất tín hiệu 20 phút. "Wake-up": Thời gian tối đa bàn phím ở wake-up khi được đánh thức tự động. Giá trị 0 = chỉ wake-up bằng tay. Giá trị khác 0 = bàn phím tự thức khi alarm/delay, nhưng giảm tuổi thọ pin đáng kể. "Card reader": Bật/tắt đầu đọc thẻ 125 kHz.
Tham số lưu trong bảng điều khiển VERSA (cấu hình qua DLOADX hoặc bàn phím LCD service mode):
"Name": Tên bàn phím, tối đa 16 ký tự. "Tamper in p.": Phân vùng kích hoạt tamper alarm khi bàn phím bị mở nắp hoặc tháo khỏi tường. "Zone chime": Chọn các zone mà bàn phím phát CHIME khi vi phạm (chỉ khi zone chưa armed). "Entry time sign." / "Exit time sign.": Bật để bàn phím phát âm thanh đếm ngược entry/exit delay. "Alarm signalling": Bàn phím phát âm thanh trong thời gian "Keypad's alarm time". Không hoạt động nếu bảng VERSA bật tùy chọn "Grade 2". "Part.1 QuickArm" / "Part.2 QuickArm": Cho phép arm nhanh phân vùng 1/2 không cần nhập mã PIN. Không hoạt động nếu bật "Grade 2". "Keys sound": Tiếng bíp xác nhận mỗi lần nhấn phím. "Code entry ind.": Hiện dấu sao khi nhập mã, thay vì ký tự thực. "Chime on/off": Người dùng có thể bật/tắt CHIME bằng cách nhấn giữ phím tương ứng 3 giây. "Quick control": Điều khiển output bằng phím số, cần cấu hình "15. Controlled" outputs trong bảng VERSA. "New trbl.signal.": Bàn phím phát âm khi có trouble mới.
Lắp đặt
Controller ACU-220 hoặc ACU-280 phải đã kết nối vào bus communication của bảng VERSA 10/VERSA 15 qua terminal CKE và DTE trước khi lắp bàn phím. Switch trên controller phải đúng vị trí (xem phần Đăng ký thiết bị).
Kiểm tra tín hiệu trước khi cố định: Dùng ARF-200 tester để đo signal tại vị trí dự kiến lắp mà không cần đặt bàn phím cố định. Cần tối thiểu 40%. Tường bê tông cốt thép làm giảm tín hiệu đáng kể, dịch chuyển 10-20 cm có thể cải thiện rõ rệt. Khi kiểm tra bằng tay, cầm bàn phím từ bên trái vì antenna nằm bên phải, không để tay che antenna.

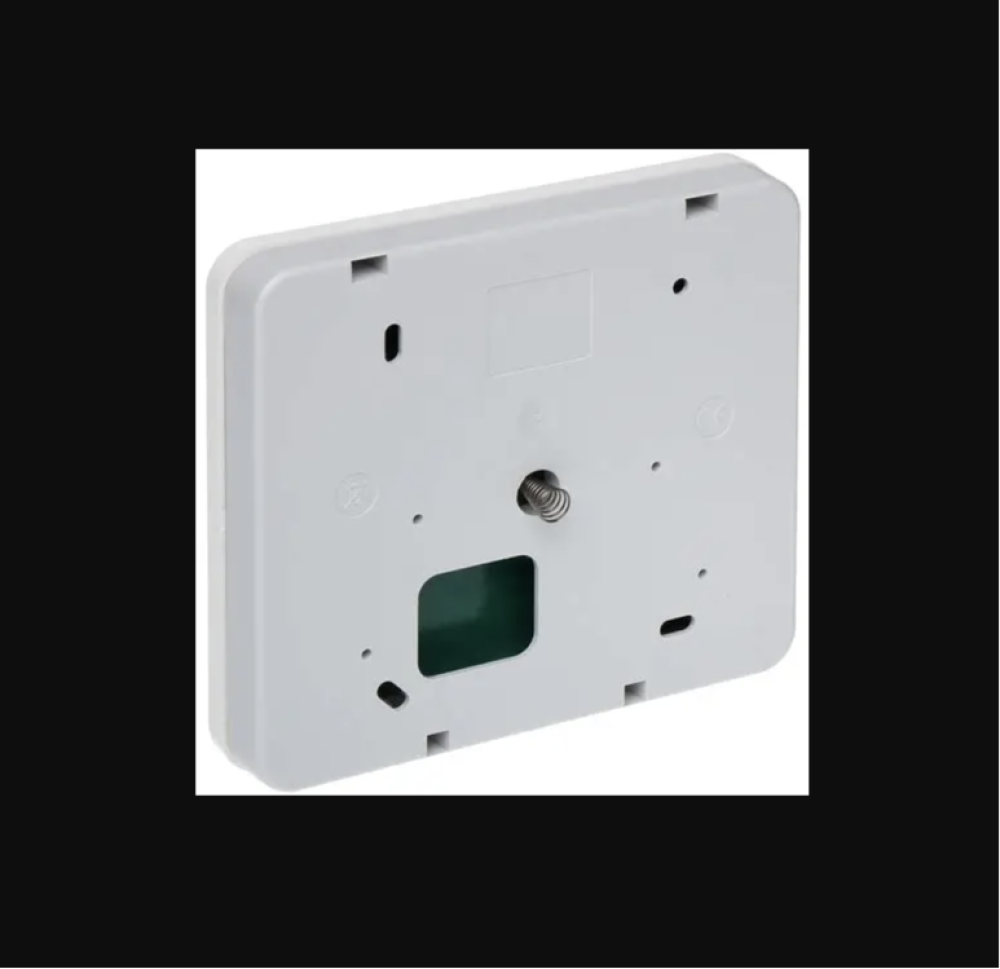

Lắp vật lý: Mở nắp bằng dụng cụ đi kèm trong hộp. Lắp pin 2×CR123A, đăng ký thiết bị vào hệ thống (xem mục trên). Đóng nắp tạm, kiểm tra lại tín hiệu. Khi đạt yêu cầu: mở lại, đánh dấu vị trí lỗ vít, khoan, cố định đế vào tường bằng vít và tắc kê phù hợp với chất liệu bề mặt (tắc kê bê tông khác với tắc kê thạch cao). Kết cấu cố định phải chịu lực kéo tối thiểu 50 N. Đóng nắp và khóa bằng vít.
Pin và bảo trì: Chỉ dùng CR123A 3V lithium. Không thay bằng AA hay pin alkaline thông thường. Bàn phím cảnh báo pin yếu khi điện áp bất kỳ viên nào xuống dưới 2.75V, thông báo hiển thị ngay sau wake-up kèm tên viên pin cần thay (ghi trên bo mạch).
Nếu dùng ABAX thế hệ cũ (ACU-120/ACU-270): bàn phím hoạt động nhưng mất mã hóa AES đầy đủ, 4 kênh tự chọn, và cập nhật firmware từ xa. Dự án mới nên dùng ACU-220 hoặc ACU-280.
Kết luận
VERSA-LCDM-WRL là lựa chọn thực tế cho dự án retrofit hoặc vị trí không thể đi dây trong hệ thống VERSA. Cung cấp đầy đủ chức năng LCD, đầu đọc thẻ 125 kHz và còi tích hợp, hoạt động song song với bàn phím có dây VERSA-LCDM-WH hoặc VERSA-LED-BL. Điều kiện bắt buộc: controller ACU-220 hoặc ACU-280 trên bus bảng VERSA 10/VERSA 15, switch đúng vị trí, tín hiệu trên 40% tại vị trí lắp. Tối ưu tuổi thọ pin: Wake-up = 0 trừ khi cần tự động, tắt Card reader nếu không dùng thẻ.
