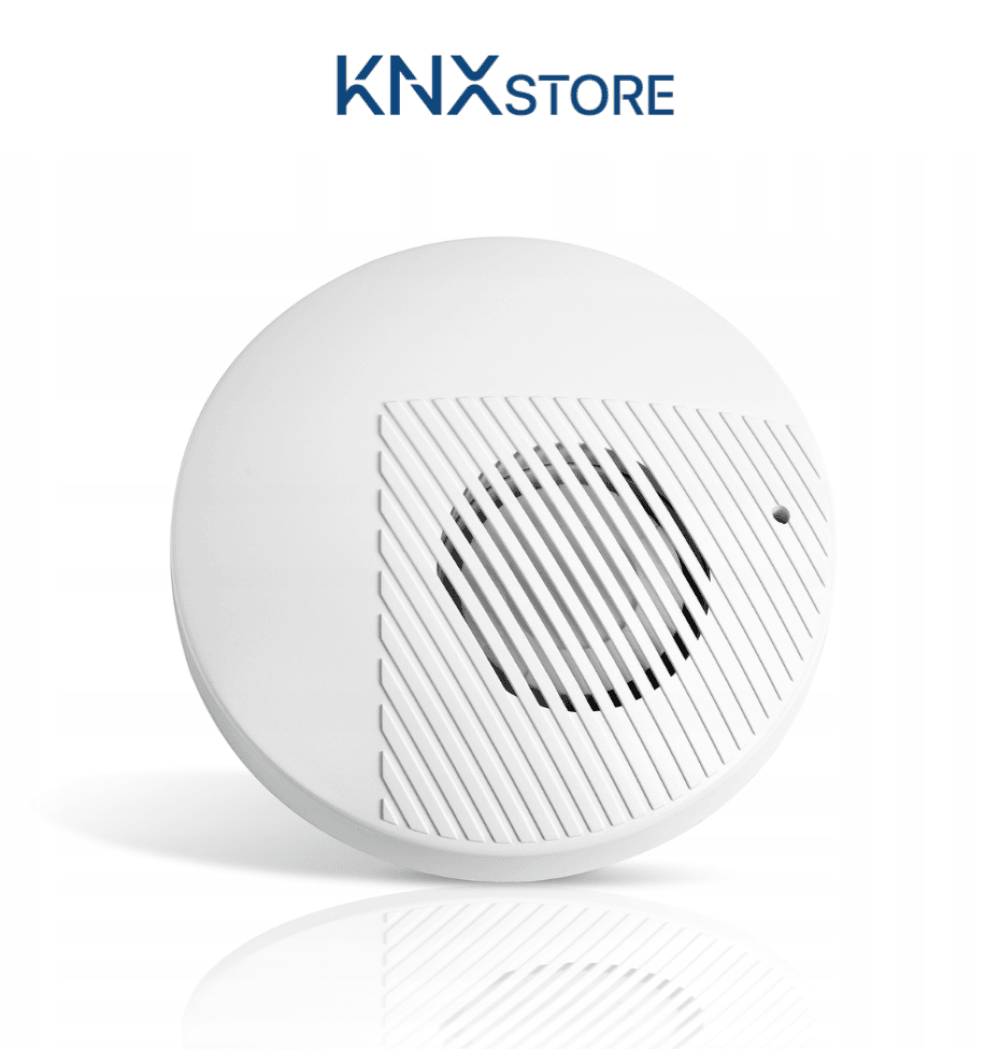

Satel SPW-100 - Còi Báo Động Âm Thanh Trong Nhà

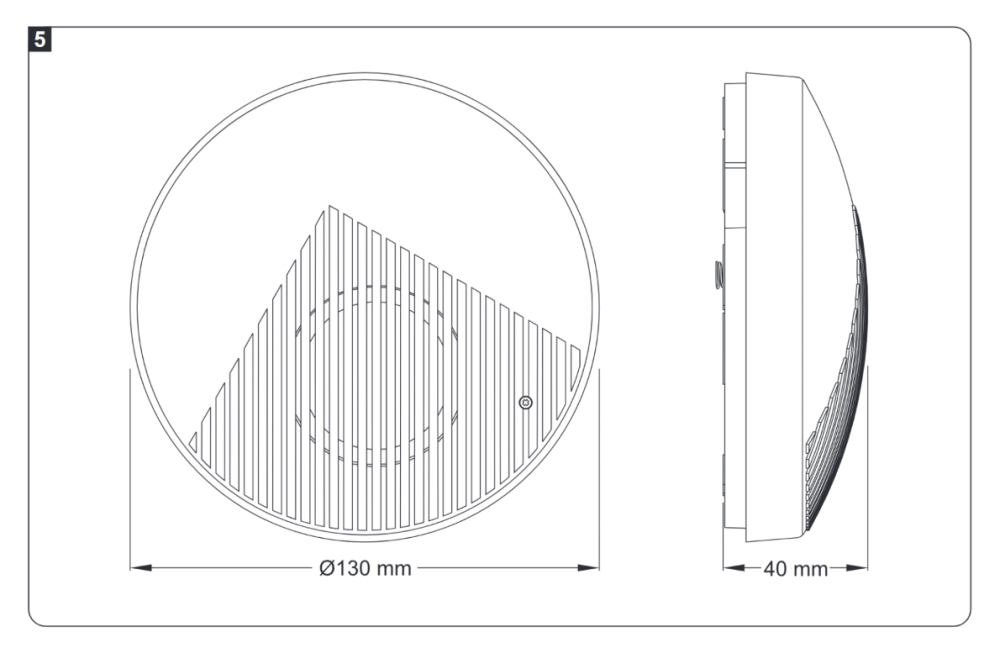

SPW-100 là còi báo động âm thanh trong nhà dạng vuông 130x130mm, thiết kế compact phù hợp lắp ở hành lang, phòng họp, khu vực thụ cảm nội thất. So với SPW-210 R (87x133x37mm, 110mA), SPW-100 lớn hơn và có dòng tối đa cao hơn (320mA).
Chỉ có tín hiệu âm thanh (acoustic only) - không có đèn LED. Terminal đấu nối đơn giản: +SA- cho âm thanh, TMP cho tamper.
Tương thích với INTEGRA 64, INTEGRA 128 PLUS, VERSA 10 và hầu hết trung tâm báo động 12V DC.
Terminal đấu nối
| Terminal | Chức năng |
|---|---|
| +SA- | Điều khiển tín hiệu âm thanh |
| TMP | Mạch tamper kép (NC) |
Kích hoạt tín hiệu âm thanh: cấp +12V DC vào "+SA", 0V vào "-SA". Dùng high-current output của trung tâm báo động.
Tamper kép - hai nguồn kích hoạt độc lập:
SPW-100 có hai tiếp điểm tamper riêng biệt, cả hai đều đấu vào mạch TMP chung:
| Tamper | Nguồn kích hoạt | Cơ chế |
|---|---|---|
| Cover tamper | Mở nắp thiết bị | Tiếp điểm cơ học mở khi nắp bị nhấc lên |
| Wall pull tamper | Tháo thiết bị khỏi tường | Tiếp điểm cơ học mở khi đế bị kéo rời |
Khi bất kỳ tiếp điểm nào mở = mạch TMP hở = zone báo alarm. Không phân biệt được nguồn tamper nào từ trung tâm (cả hai đi chung một mạch NC). Lập trình zone TMP = "24h sabotage" để active liên tục kể cả khi hệ thống disarmed.

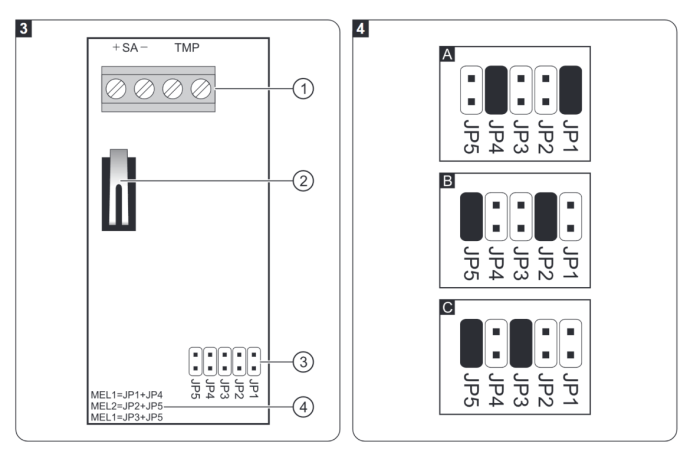

Chọn tone âm thanh (jumper)
| Cài đặt jumper | Tone | Trạng thái pin |
|---|---|---|
| A | Tone 1 | Pin A shorted (cắm jumper), B và C open |
| B | Tone 2 | Pin B shorted (cắm jumper), A và C open |
| C | Tone 3 | Pin C shorted (cắm jumper), A và B open |
Jumper hoạt động theo cơ chế pin shorted/open: cắm jumper vào một cặp pin = shorted = chọn tone đó. Chỉ cắm một jumper tại một thời điểm. Xem Figure 4 trong datasheet để biết vị trí chính xác trên bo mạch. Test từng tone trước khi lắp kín nắp.

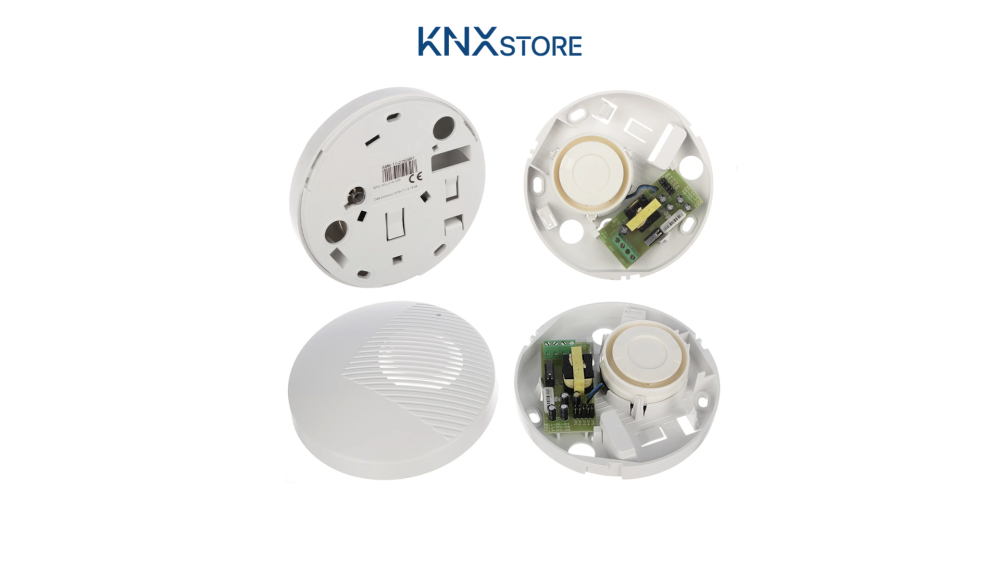

Cấu trúc nội bộ (khi mở nắp)

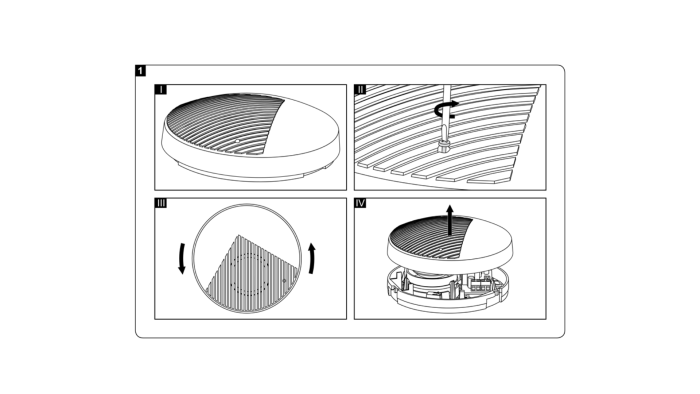

Sau khi tháo nắp (xem Figure 1 - lifting latch), bên trong gồm 4 thành phần chính:
| Vị trí | Thành phần | Ghi chú |
|---|---|---|
| 1 | Cable entry holes | Lỗ luồn cáp - bẻ phần mở trước khi lắp cáp |
| 2 | Mounting holes | Lỗ bắt vít cố định đế vào tường |
| 3 | Electronics board | Bo mạch - có jumper chọn tone và terminal +SA-/TMP |
| 4 | Piezoelectric transducer | Bộ chuyển đổi âm thanh - không chạm tay vào |
Khi đấu nối: terminal nằm trên electronics board (item 3). Khi chọn tone: jumper cũng nằm trên electronics board, xem Figure 3 và Figure 4 của datasheet để định vị chính xác.
Lắp đặt
Chỉ dùng trong nhà. Lắp trên bề mặt phẳng. Tắt nguồn trước khi đấu nối.
- Mở nắp thiết bị.
- Đặt đế lên tường, đánh dấu lỗ khoan gồm lỗ tamper.
- Khoan, lắp rawl plug, bắt vít đế.
- Đấu dây: +SA- vào output trung tâm, TMP vào zone tamper.
- Chọn tone bằng jumper.
- Lắp lại nắp và kiểm tra tamper.
Lập trình zone TMP = "24h sabotage" để active liên tục kể cả khi hệ thống disarmed.
Kết luận
SPW-100 là còi báo động âm thanh trong nhà với kích thước vuông cân đối, âm lượng tối đa đến 120dB. Phù hợp khi cần acoustic power cao hơn so với SPW-210 R. Không có đèn LED - chọn SPW-220 R nếu cần tín hiệu quang kèm theo.
