PERFECTA 32-WRL là gì và dùng được với thiết bị nào?
PERFECTA 32-WRL là bảng báo động trung tâm của Satel, hỗ trợ tối đa 32 zone có dây kết hợp với bộ thu phát 433MHz MICRA tích hợp sẵn trên mainboard. Không giống các bảng khác cần gắn thêm controller bên ngoài, PERFECTA 32-WRL nhận và quản lý trực tiếp thiết bị không dây MICRA như một phần của hệ thống zone thống nhất. Chuẩn EN 50131 Grade 2 được hỗ trợ đầy đủ, phù hợp cho nhà ở, văn phòng và công trình thương mại quy mô trung bình.
Điểm phân biệt so với PERFECTA 16-WRL: cùng kiến trúc WRL nhưng PERFECTA 32-WRL nâng zone lên 32, đủ cho các dự án cần nhiều điểm bảo vệ hơn mà không cần chuyển sang dòng INTEGRA.

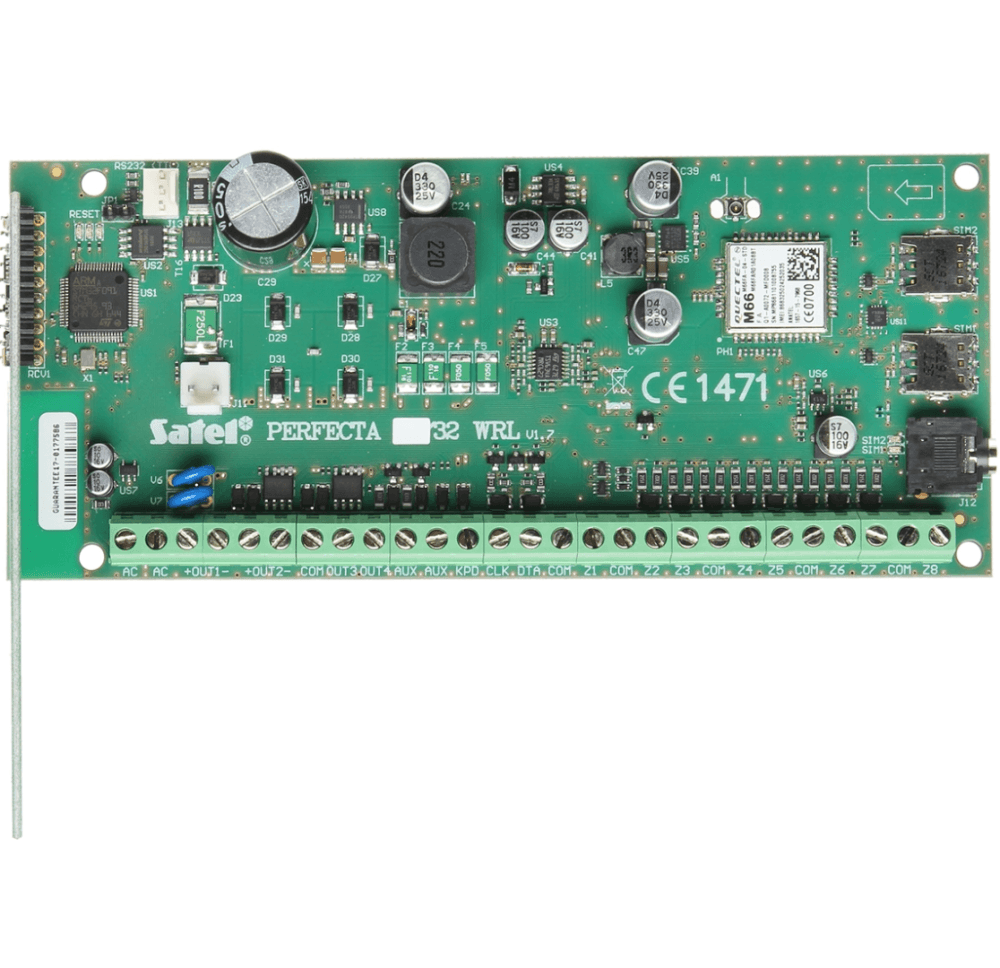

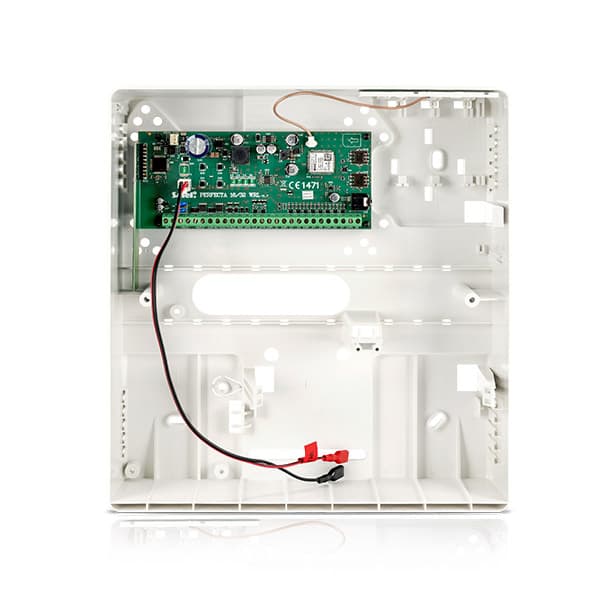

Thông số kỹ thuật mainboard
PERFECTA 32-WRL là mainboard báo động tích hợp receiver MICRA 433MHz, hỗ trợ tối đa 32 detector không dây trên cùng board, gấp đôi so với PERFECTA 16-WRL. Board có 8 zone có dây onboard, PSU 2A/12VDC và telephone communicator, mở rộng lên 32 zone có dây qua INT-E.
LED indicators trên mainboard
- Left LED, ON khi chức năng listen-in (nghe lén từ xa) đang hoạt động
- Center LED, ON khi đang thực hiện kiểm tra ắc-qui
- Right LED, ON khi cellular communicator (GSM) đang bật

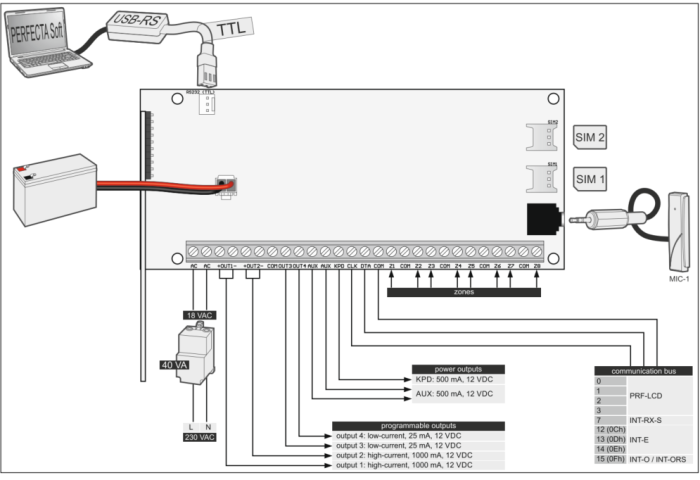

Các cổng và kết nối trên mainboard
- RESET pins, chân reset khẩn cấp để khởi động lại bảng (xem "Emergency procedure of the control panel start-up")
- RS-232 (TTL) port, cổng lập trình, kết nối máy tính qua USB-RS
- Battery connection cables, dây kết nối ắc-qui dự phòng (đỏ = +, đen = −)
- ANT-GSM-I, cáp anten GSM / đầu nối anten (anten khuyến nghị: ANT-GSM-E của SATEL). Chỉ kết nối anten khi bảng đã tắt nguồn; sau khi kết nối, khóa chốt nhựa cố định đầu nối
- SIM1 LED, ON khi SIM card lắp trong slot SIM1 đang hoạt động
- SIM2 LED, ON khi SIM card lắp trong slot SIM2 đang hoạt động. Lưu ý: SIM1 hoặc SIM2 LED vẫn ON dù chưa lắp card
- SIM1 slot, khe lắp SIM card thứ nhất
- SIM2 slot, khe lắp SIM card thứ hai. Không nên lắp SIM card trước khi lập trình mã PIN trong bảng
- Wireless system module, module hệ thống không dây MICRA (chỉ có trên PERFECTA 16-WRL và PERFECTA 32-WRL)
- Mini-jack socket, cổng kết nối microphone
Description of terminals
| Terminal | Mô tả |
|---|---|
| AC | Nguồn vào xoay chiều (18 VAC) |
| +OUT1−, +OUT2− | Ngõ ra high-current lập trình được. Cực "+" luôn có 12 VDC. Cực "−" đóng/ngắt mass tùy trạng thái output (active/inactive) và cực tính |
| OUT3, OUT4 | Ngõ ra low-current lập trình được, kiểu OC (ngắt mass / nối mass) |
| COM | Mass chung (common ground) |
| AUX | Ngõ ra nguồn +12 VDC |
| KPD | Ngõ ra nguồn +12 VDC (cho keypad) |
| DTA | Data bus giao tiếp |
| CLK | Clock bus giao tiếp |
| Z1...Z8 | Các zone 1 đến 8 (hardwired trên mainboard) |
Với 32 zone MICRA và tối đa 32 zone có dây, PERFECTA 32-WRL phù hợp dự án villa lớn, nhà phố nhiều tầng và văn phòng vừa cần bảo vệ nhiều điểm mà không muốn kéo cáp toàn bộ. Keypad bus hỗ trợ tối đa 4 PRF-LCD.
Giới hạn cần lưu ý: không hỗ trợ INT-KNX-2 (giới hạn chung của dòng PERFECTA), không có kết nối Ethernet tích hợp, không tương thích ABAX 2.
Panel đạt chuẩn EN 50131 Grade 2. Lập trình qua PERFECTA SOFT, kết nối local bằng USB-RS hoặc remote qua GPRS tích hợp.

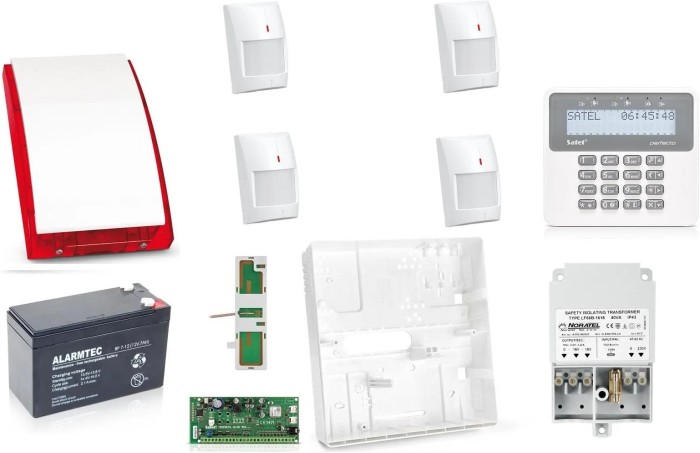

Thiết bị cần có để hệ thống hoạt động
PERFECTA 32-WRL tích hợp sẵn wireless controller MICRA 433MHz trên mainboard, hỗ trợ 32 zone có dây và 32 detector không dây MICRA. Tối thiểu cần bàn phím PRF-LCD và ít nhất một detector.
Bàn phím và màn hình điều khiển

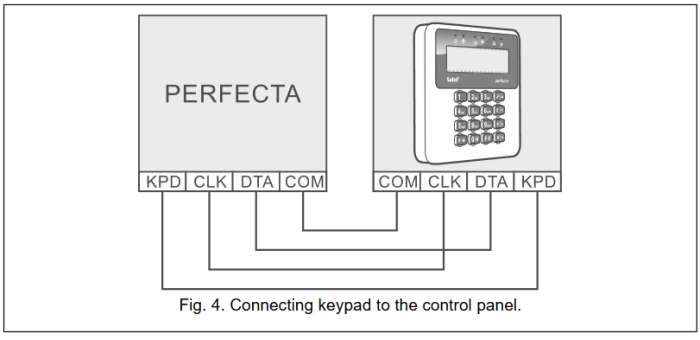

PERFECTA 32-WRL cần ít nhất 1 keypad PRF-LCD để vận hành, tối đa 4 bàn phím trên bus. Bus PERFECTA không tương thích keypad dòng VERSA hay INTEGRA. Khoảng cách bus tối đa 300m, cần kiểm tra sụt áp nếu lắp nhiều bàn phím hoặc module trên cùng bus.
| Thiết bị | Model | Kết nối | Ghi chú |
|---|---|---|---|
| PRF-LCD | LCD có dây | Có dây (bus) | Bàn phím tiêu chuẩn dòng PERFECTA |
Chuông còi báo động

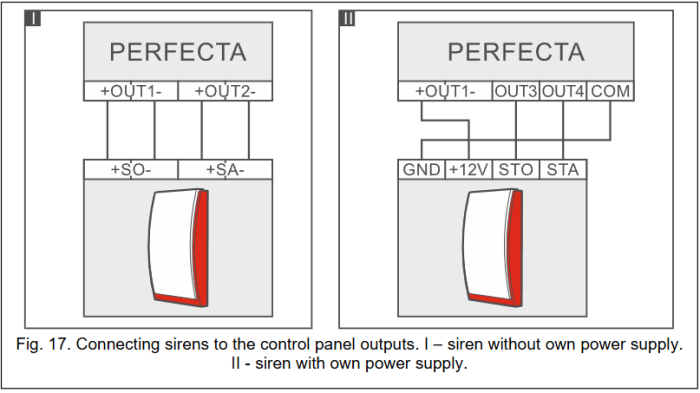

Output trên PERFECTA 32-WRL kích hoạt còi có dây qua relay. SP-4001 R và SPL-2030 R phù hợp ngoài trời Grade 2, SPW-210 R cho trong nhà. MSP-300 R là còi không dây MICRA hoạt động qua receiver 433MHz tích hợp sẵn trên board, phù hợp khi không tiện kéo cáp đến vị trí còi.
| Thiết bị | Model | Loại |
|---|---|---|
| SP-4001 R | Còi ngoài trời | Có dây |
| SPW-210 R | Còi trong nhà | Có dây |
| SPL-2030 R | Còi ngoài trời | Có dây |
| MSP-300 R | Còi ngoài trời | Không dây MICRA |
Bộ mở rộng zone và output
PERFECTA 32-WRL có 8 zone có dây onboard và 32 zone wireless MICRA riêng biệt. INT-E bổ sung zone có dây, tối đa 3 module để đạt 32 zone có dây tổng. INT-O và INT-ORS bổ sung output relay cho ứng dụng cần điều khiển nhiều khóa điện, đèn báo hoặc relay phụ.
| Module | Chức năng |
|---|---|

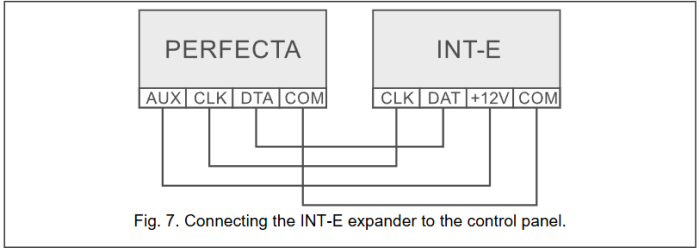

| INT-E | +8 zone có dây mỗi module, tối đa 3 module (lên 32 zone) |

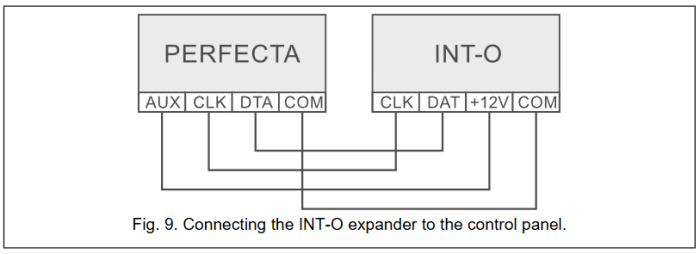

| INT-O | +8 output |
| INT-ORS | +8 output relay, lắp thanh DIN |
Cảm biến an ninh có dây

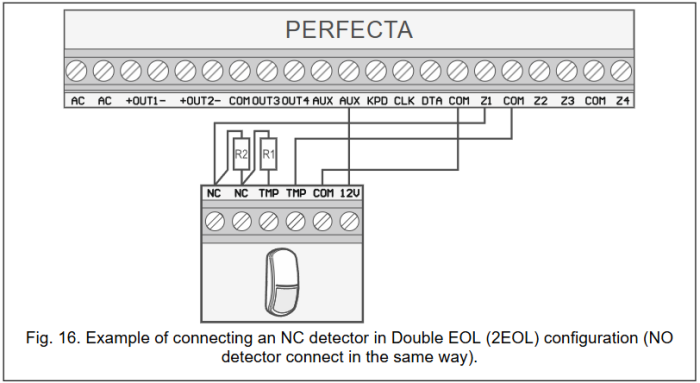

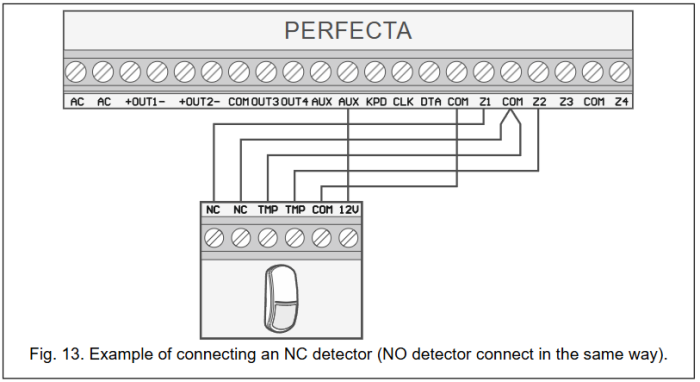

Zone có dây chấp nhận NC, NO, Single EOL và Double EOL. SLIM-PIR-LUNA và SLIM-DUAL-LUNA phù hợp phòng trong nhà. OPAL (PIR+MW) dùng cho ngoài trời hoặc bán ngoài trời. VD-1 và FD-1 dùng cho két sắt, phòng máy và các không gian đặc thù cần phát hiện rung hoặc ngập nước.
| Cảm biến | Model | Loại |
|---|---|---|
| SLIM-PIR-LUNA | PIR trong nhà | Chuyển động |
| SLIM-DUAL-LUNA | PIR + MW trong nhà | Chuyển động kép |
| OPAL | PIR + MW ngoài trời | Ngoại vi |
| AGATE | Rèm hồng ngoại | Cửa sổ |
| INDIGO | Vỡ kính | Cửa kính |
| S-4 | Từ tính cửa | Cửa, cổng |
| VD-1 | Rung | Tường, két sắt |
Cảm biến không dây MICRA 433MHz (tích hợp sẵn)
PERFECTA 32-WRL tích hợp sẵn receiver MICRA 433MHz, không cần thêm module controller. Tối đa 32 detector MICRA có thể đăng ký trực tiếp trong PERFECTA SOFT. MPD-300 là PIR không dây phổ biến cho phòng ngủ và hành lang, MMD-300 cho cửa và cổng, MSD-300 báo khói không dây cho phòng xa tủ điện.
| Cảm biến | Model | Loại |
|---|---|---|
| MPD-300 | PIR không dây | Chuyển động |
| MMD-300 | Cửa không dây | Cửa, cổng |
| MXD-300 | Đa chức năng | Chuyển động + va chạm |
| MSD-300 | Báo khói | Phòng ngủ, hành lang |
| MGD-300 | Vỡ kính không dây | Cửa kính |
| MFD-300 | Ngập nước không dây | Nhà bếp, toilet |
Cảm biến miễn nhiễm thú nuôi (Pet immune)
Pet immune phù hợp không gian có thú nuôi dưới 25kg đi lại tự do. SLIM-PIR-LUNA-PET và SLIM-DUAL-PET là hai lựa chọn có dây với ngưỡng miễn nhiễm khác nhau, chọn theo trọng lượng và thói quen di chuyển của thú nuôi.
| Cảm biến | Model | Kết nối |
|---|---|---|
| SLIM-PIR-LUNA-PET | PIR pet immune | Có dây |
| SLIM-DUAL-PET | PIR + MW pet immune | Có dây |
Module giao tiếp và giám sát từ xa
PERFECTA 32-WRL tích hợp sẵn telephone communicator và module GSM/GPRS trên bo mạch chính. Lập trình từ xa qua PERFECTA SOFT và giám sát qua app PERFECTA CONTROL đều thực hiện qua kênh GPRS tích hợp, không cần thêm module mở rộng.
| Giao tiếp tích hợp | Mô tả |
|---|---|
| Telephone communicator | Báo cáo qua đường PSTN |
| GSM/GPRS tích hợp | Báo cáo cellular, lập trình remote qua PERFECTA SOFT |
Công cụ lập trình và nguồn điện
USB-RS kết nối laptop chạy PERFECTA SOFT để lập trình local lần đầu. Đối với dự án 32 zone, nên lập trình và test đầy đủ tại xưởng trước khi mang ra công trình. TR 40 VA cấp nguồn 18VAC, APS-412 bổ sung nguồn phụ khi tổng tiêu thụ bus vượt ngưỡng PSU onboard.
| Thiết bị | Ghi chú |
|---|---|
| USB-RS | Kết nối laptop chạy PERFECTA SOFT |
| TR 40 VA | Nguồn 18 VAC |
| APS-412 | Nguồn dự phòng phụ |
Ứng dụng và so sánh với dòng PERFECTA khác
PERFECTA 32-WRL phù hợp cho dự án từ 12 đến 32 zone, đặc biệt khi mặt bằng vừa có khu vực có thể kéo dây vừa có những điểm khó kéo cáp. Module 433MHz tích hợp giải quyết cả hai trong một bảng duy nhất.
So sánh 4 model PERFECTA
| Tính năng | PERFECTA 16 | PERFECTA 16-WRL | PERFECTA 32-WRL | PERFECTA-IP 32-WRL |
|---|---|---|---|---|
| Zone có dây tối đa | 16 | 16 | 32 | 32 |
| 433MHz MICRA tích hợp | Không | Có | Có | Có |
| Zone không dây tối đa | Không hỗ trợ | 16 | 32 | 32 |
| Ethernet tích hợp | Không | Không | Không | Có (RJ-45) |
| Phân vùng | 2 | 2 | 2 | 2 |
| Ngõ ra tối đa | 12 | 12 | 12 | 16 |
| Keyfob không dây | Cần INT-RX-S | MPT-350 (MICRA) | MPT-350 (MICRA) | MPT-350 (MICRA) |
| Lập trình từ xa | Qua GPRS tích hợp | Qua GPRS tích hợp | Qua GPRS tích hợp | Qua Ethernet tích hợp |
| Chuẩn | EN 50131 G2 | EN 50131 G2 | EN 50131 G2 | EN 50131 G2 |
Khi dự án vượt quá 16 zone hoặc cần nhiều điểm không dây, PERFECTA 32-WRL là bước nâng cấp tự nhiên. Khi cần giám sát từ xa qua Ethernet mà không muốn mua thêm module, xem xét PERFECTA-IP 32-WRL.
Hệ không dây tích hợp
PERFECTA 32-WRL có bộ thu phát 433MHz MICRA xây dựng trực tiếp vào mainboard. Đây là sự khác biệt kiến trúc quan trọng so với việc dùng MTX-300: MTX-300 là controller độc lập kết nối với bất kỳ bảng nào qua ngõ ra relay, do đó bảng chỉ nhận tín hiệu relay đóng/mở chứ không "thấy" thiết bị không dây. Với PERFECTA 32-WRL, bảng nhận diện từng thiết bị MICRA riêng biệt dưới dạng zone thực sự, ghi nhật ký sự kiện đầy đủ và hỗ trợ các chức năng nâng cao như supervision (giám sát thiết bị mất liên lạc).
Thiết bị MICRA 433MHz tương thích
Bảng hỗ trợ trực tiếp các thiết bị MICRA sau:
- MPD-300 / MPD-310: Cảm biến PIR không dây (MPD-310 Pet miễn nhiễm vật nuôi dưới 20kg)
- MMD-300 / MMD-302: Công tắc từ cửa không dây (MMD-302 có thêm input cho roller shutter)
- MSD-300 / MSD-350: Đầu báo khói và nhiệt không dây
- MFD-300: Cảm biến ngập nước không dây
- MGD-300: Cảm biến vỡ kính không dây
- MXD-300: Cảm biến đa chức năng không dây (được nhận dạng như MMD-302)
- MSP-300: Còi ngoài trời không dây
- PRF-LCD-WRL: Bàn phím LCD không dây PERFECTA
- MPT-350: Keyfob điều khiển từ xa
- MRU-300: Bộ lặp tín hiệu RF (range extender)
Tầm xa tối đa ngoài trời là 400m theo nhà sản xuất. Trên thực tế với tường bê tông dày hoặc vật cản kim loại, tầm xa giảm đáng kể. Với dự án diện tích lớn hoặc nhiều tầng, cần tính đến MRU-300 để mở rộng vùng phủ.
Giới hạn không dây
PERFECTA 32-WRL hỗ trợ tối đa 32 cảm biến không dây, 4 còi không dây, 4 bàn phím không dây và 15 keyfob. Tổng tất cả thiết bị không dây không tính keyfob không vượt quá 32. Đây là giới hạn của controller 433MHz tích hợp trên mainboard.
Nếu dự án cần nhiều hơn, cần chuyển lên dòng INTEGRA 64 kết hợp ACU-120 hoặc ACU-220.
Kết nối mạng và giám sát từ xa
PERFECTA 32-WRL không có Ethernet tích hợp. Để báo cáo sự kiện qua IP hoặc lập trình từ xa, cần thêm module bên ngoài.
Các tùy chọn kết nối
Kết nối GSM/GPRS tích hợp: PERFECTA 32-WRL có module GSM/GPRS tích hợp sẵn trên bo mạch. Cắm SIM, bảng báo sự kiện qua GPRS đến trạm trung tâm, gửi SMS đến người dùng, và hỗ trợ lập trình từ xa qua PERFECTA SOFT không cần kéo cáp mạng.
Ứng dụng di động PERFECTA CONTROL: Khi bảng có kết nối GSM/GPRS tích hợp, ứng dụng PERFECTA CONTROL trên Android/iOS cho phép arm/disarm, kiểm tra trạng thái zone, bypass zone và xem event log từ xa. Giao tiếp được mã hóa.
So sánh với PERFECTA-IP 32-WRL: PERFECTA 32-WRL không có kết nối Ethernet và không hỗ trợ module Ethernet bổ sung. PERFECTA-IP 32-WRL có Ethernet tích hợp ngay trên mainboard. Với dự án yêu cầu kết nối IP từ đầu, dùng trực tiếp PERFECTA-IP 32-WRL.
Kinh nghiệm lắp đặt
Phần này tổng hợp các điểm hay gặp trong quá trình commissioning PERFECTA 32-WRL.
1. Kế hoạch zone trước khi kéo cáp
PERFECTA 32-WRL có 8 zone trên mainboard. Mở rộng lên 32 zone cần thêm module INT-E, mỗi INT-E thêm 8 zone. Số lượng INT-E tối đa là 3 (8 + 8 + 8 + 8 = 32). Cần lập kế hoạch phân bổ zone và vị trí INT-E trước khi kéo cáp để tránh phải đổi địa chỉ và reroute cáp sau.
2. Địa chỉ thiết bị trên bus
Keypads và expanders đều dùng địa chỉ trên bus. Hai thiết bị cùng địa chỉ gây conflict, bảng không nhận diện được. Cần set địa chỉ theo thứ tự trước khi kết nối. Keypad dùng địa chỉ 0-3, expander dùng địa chỉ riêng. Kiểm tra lại sau khi power-up lần đầu bằng chức năng identification trong PERFECTA SOFT hoặc từ keypad.
3. Đăng ký thiết bị MICRA
Thiết bị không dây phải đăng ký thủ công với bảng qua service mode. Thao tác gồm: vào service mode, chọn chức năng wireless devices, chọn zone tương ứng, kích hoạt thiết bị (mở/đóng cửa hoặc nhấn nút test). Bảng nhận serial number và gán vào zone. Nếu đăng ký từ PERFECTA SOFT sẽ dễ theo dõi hơn. Mỗi thiết bị MICRA có serial number in trên thân, nên ghi lại để đối chiếu khi thay thế.
4. Cổng RS-232 và kết nối máy tính
PERFECTA 32-WRL dùng cổng RS-232 TTL cho lập trình local. Cần USB-RS để kết nối máy tính qua USB. Cài PERFECTA SOFT trước khi commissioning, tải firmware version tương ứng. Kết nối PERFECTA SOFT qua COM port, chọn đúng baud rate.
5. Đổi mã mặc định trước khi bàn giao
Mã user mặc định là 1111, mã service là 12345. Đây là thông tin public trong manual Satel. Bắt buộc đổi cả hai trước khi bàn giao cho khách hàng. Đặc biệt mã service cần giữ riêng, không để khách biết, để tránh tình huống khách vô tình vào service mode và thay đổi cấu hình.
6. Test EN 50131 Grade 2
Nếu dự án yêu cầu chứng chỉ EN 50131 Grade 2, kích hoạt GRADE 2 option trong PERFECTA SOFT. Khi bật, hành vi hệ thống thay đổi: mã user phải từ 5 ký tự trở lên, keypad giới hạn thông tin hiển thị, quick arming không dùng được. Test đầy đủ các scenario arm/disarm trước bàn giao.
Kết luận
PERFECTA 32-WRL là lựa chọn phù hợp cho các dự án từ 12 đến 32 zone cần kết hợp zone có dây và không dây trong một bảng duy nhất. Module 433MHz MICRA tích hợp giúp quản lý thiết bị không dây như zone thực sự, khác với giải pháp dùng controller ngoài chỉ relay tín hiệu. Chuẩn EN 50131 Grade 2 và event log 3584 sự kiện đáp ứng yêu cầu dự án thương mại tiêu chuẩn.
Đối với dự án cần giám sát từ xa qua Ethernet ngay từ đầu, xem xét PERFECTA-IP 32-WRL có Ethernet tích hợp sẵn. Đối với dự án nhỏ hơn 16 zone, PERFECTA 16-WRL là lựa chọn tiết kiệm hơn với cùng kiến trúc.
Liên hệ đội kỹ thuật KNXStore để tư vấn cấu hình hệ thống, chọn thiết bị MICRA phù hợp và hỗ trợ lập trình PERFECTA SOFT.
