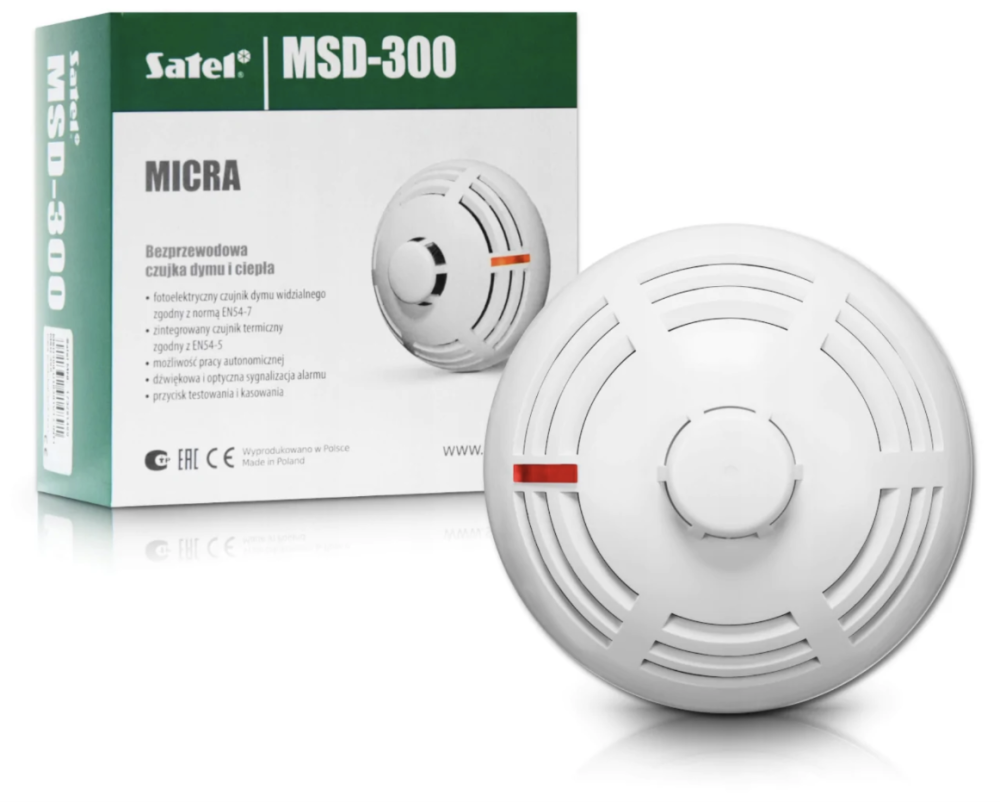

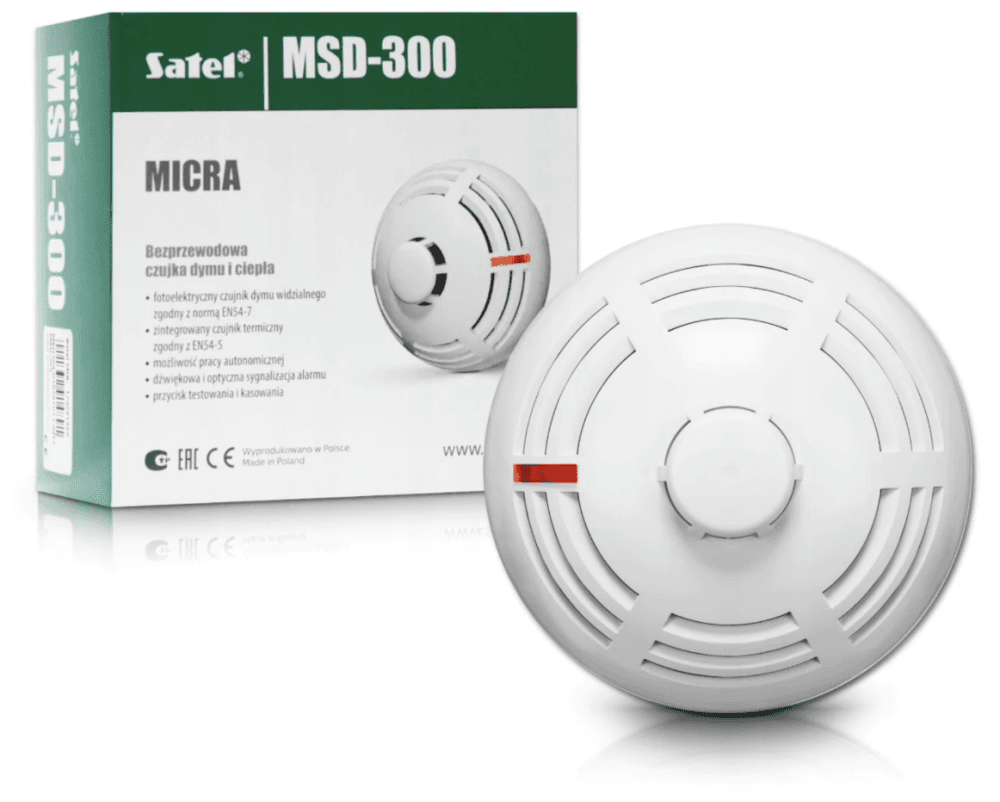

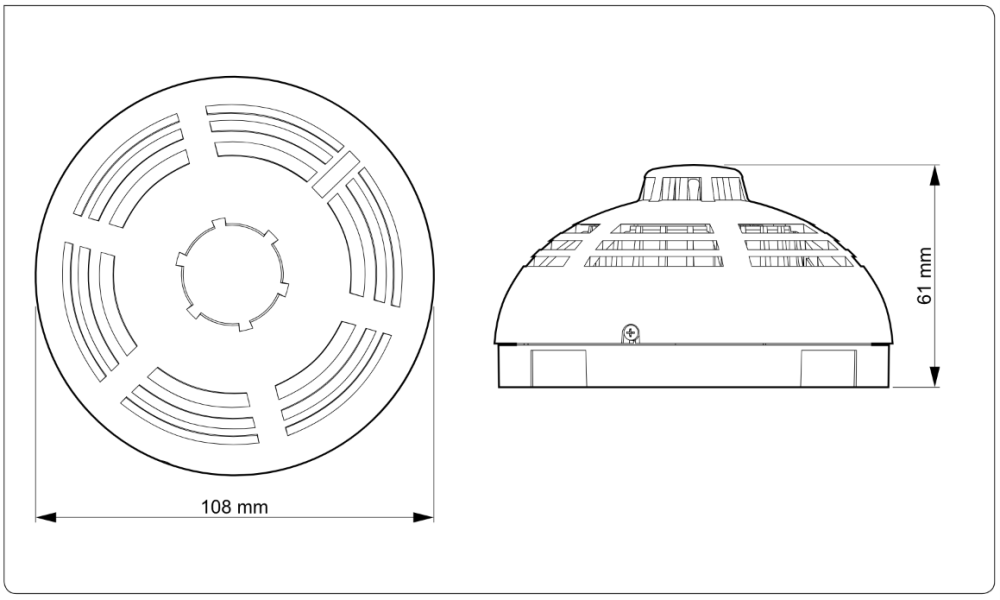

Satel MSD-300 - Đầu Báo Khói Không Dây Đa Cảm Biến Cho Hệ Thống PERFECTA và VERSA
Khi mặt bằng đã hoàn thiện mà cần thêm điểm báo cháy, kéo dây qua trần thạch cao là bài toán không đơn giản. MSD-300 giải quyết đúng tình huống đó: đầu báo khói không dây, lắp bằng 2 vít hoặc băng dính hai mặt, kết nối 433 MHz vào bảng PERFECTA 16-WRL hoặc PERFECTA 32-WRL mà không cần đục trần hay chạy thêm dây. Bài này đi vào chi tiết kỹ thuật, cơ chế hoạt động và những lưu ý lắp đặt thực tế.
MSD-300 là gì và tương thích với bảng nào?
MSD-300 là đầu báo khói đa cảm biến (multisensor) không dây của Satel, phát hiện sớm giai đoạn đầu của đám cháy qua hai cơ chế độc lập: cảm biến quang học phát hiện khói nhìn thấy và cảm biến nhiệt thermistor phát hiện tăng nhiệt độ bất thường. Thiết bị hoạt động độc lập hoặc tích hợp vào hệ thống báo động qua truyền thông 433 MHz mã hóa.
Các bảng và controller tương thích:
- PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA-IP 32-WRL
- PERFECTA-RF module: mở rộng không dây cho bảng PERFECTA có dây
- VERSA-MCU controller: tích hợp vào VERSA 10 và VERSA 15
- MTX-300 controller
- Mô-đun MICRA (firmware 2.02 trở lên)
Lưu ý quan trọng: MSD-300 dùng hệ 433 MHz thế hệ cũ của Satel, không phải ABAX 2 (868 MHz). Không tương thích ACU-220 hay ACU-280. Nếu hệ thống đang dùng ABAX 2, cần chọn đầu báo có dây hoặc kiểm tra module tương thích.
Cơ chế phát hiện quang học và nhiệt kết hợp
MSD-300 là multisensor, kết hợp hai phương pháp phát hiện độc lập trong cùng một thiết bị. Kết quả là giảm false alarm so với đầu báo đơn cảm biến, đồng thời bắt được nhiều loại cháy khác nhau.
Cảm biến khói quang học
Phương pháp tán xạ ánh sáng: khi hạt khói đi vào buồng quang học, chúng tán xạ tia hồng ngoại và kích hoạt photodetector. Ngưỡng nhạy tự điều chỉnh theo dữ liệu nhiệt độ từ thermistor, giúp giảm false alarm trong môi trường có biến thiên nhiệt lớn. Thiết bị tự bù trừ sự tích tụ bụi dần dần trong buồng quang. Khi bụi vượt ngưỡng chấp nhận, LED nhấp nháy mỗi 40 giây và mỗi lần truyền radio đều kèm bit thông tin "dirty chamber".
Cảm biến nhiệt thermistor
Alarm nhiệt kích hoạt khi nhiệt độ vượt 54°C (alarm tĩnh) hoặc khi tốc độ tăng nhiệt vượt ngưỡng (rate-of-rise). Bảng phản ứng thực tế theo datasheet:
| Tốc độ tăng nhiệt | Phản ứng tối thiểu | Phản ứng tối đa |
|---|---|---|
| 1°C/phút | 29 phút | 40 phút 20 giây |
| 3°C/phút | 7 phút 13 giây | 13 phút 40 giây |
| 5°C/phút | 4 phút 9 giây | 8 phút 20 giây |
| 10°C/phút | 1 phút | 4 phút 20 giây |
| 20°C/phút | 30 giây | 2 phút 20 giây |
| 30°C/phút | 20 giây | 1 phút 40 giây |
Cơ chế rate-of-rise đặc biệt hữu ích với cháy phát triển nhanh: nhiệt độ chưa đạt 54°C nhưng tốc độ tăng đủ kích hoạt alarm trước khi khói xuất hiện rõ.
Tín hiệu chỉ thị LED và còi tích hợp
LED indicator
LED đỏ tích hợp hiển thị:
- Alarm cháy: sáng liên tục 2 phút
- Tamper alarm (mở nắp): sáng 2 giây
- Buồng quang học bẩn: nhấp nháy đơn mỗi 40 giây
- Truyền định kỳ: nhấp nháy đơn (chỉ trong test mode)
Còi tích hợp
- Alarm cháy: tiếng kêu liên tục 2 phút
- Pin yếu: kêu đơn mỗi 40 giây
- Bắt đầu test: kêu đơn 1 lần
Còi tích hợp hoạt động độc lập, ngay cả khi thiết bị chưa đăng ký vào bảng báo động. MSD-300 vẫn cảnh báo local cho người trong phòng dù chưa có tín hiệu radio về bảng.
Truyền thông radio và test mode
MSD-300 gửi trạng thái mỗi 15 phút (periodic transmission) bất kể có sự kiện hay không. Ngoài ra, các sự kiện sau kích hoạt transmission ngay lập tức: alarm cháy và restore, tamper alarm và restore.
Test mode: Khi lắp pin hoặc mở nắp, thiết bị tự vào test mode trong 20 phút. LED nhấp nháy theo mỗi periodic transmission, giúp xác nhận sóng tại vị trí dự kiến trước khi gắn cố định.
Quy trình test vị trí thực tế: đặt MSD-300 tại vị trí dự kiến, nhấn test/reset button, kiểm tra bảng nhận tín hiệu không. Nếu không nhận, dịch chuyển 10-20cm và thử lại. Tường bê tông cốt thép làm giảm tầm xa còn 20-40m tùy độ dày.
Lắp đặt thực tế
Chọn vị trí
Lắp trên trần, càng gần trung tâm phòng càng tốt, cách tường và vật thể ít nhất theo khuyến nghị nhà sản xuất. Không lắp tại:
- Gần lò sưởi, bếp nấu, quạt thổi hay outlet điều hòa
- Góc nối tường và trần (không khí không lưu thông)
- Phòng bụi cao hoặc có hơi nước ngưng tụ
- Gần tủ điện, bảng phân phối hay đường dây điện lớn: nhiễu điện từ làm giảm tầm xa sóng radio đáng kể
- Ngoài trời
Đăng ký vào hệ thống
Quy trình đăng ký theo hướng dẫn của bảng tương ứng (PERFECTA 16-WRL, VERSA 10...). Sau đăng ký, test truyền thông tại vị trí lắp: nhấn tamper switch để bảng nhận tín hiệu. Nếu không nhận được, dịch chuyển vài chục cm và thử lại trước khi cố định.
Bảo trì định kỳ

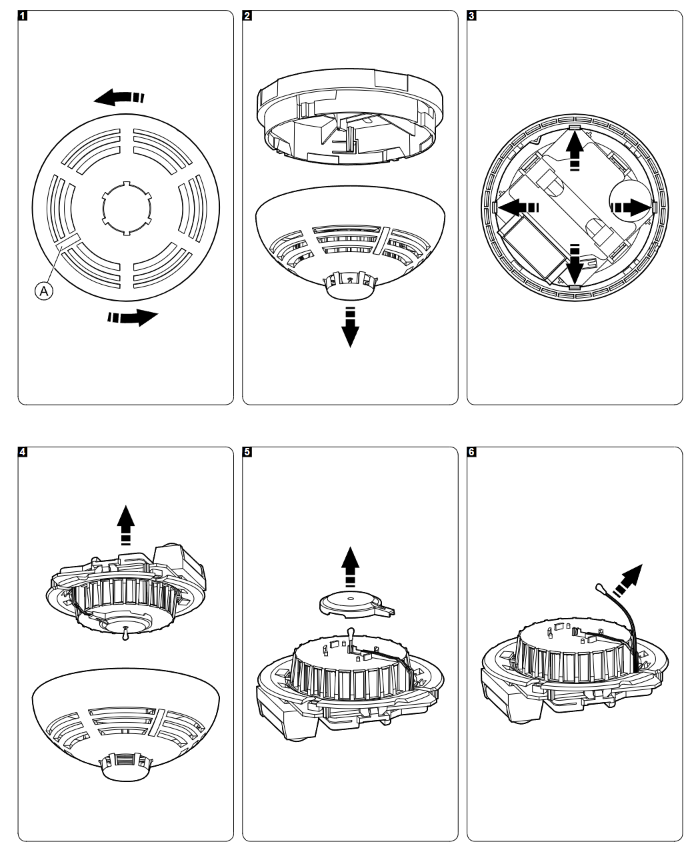

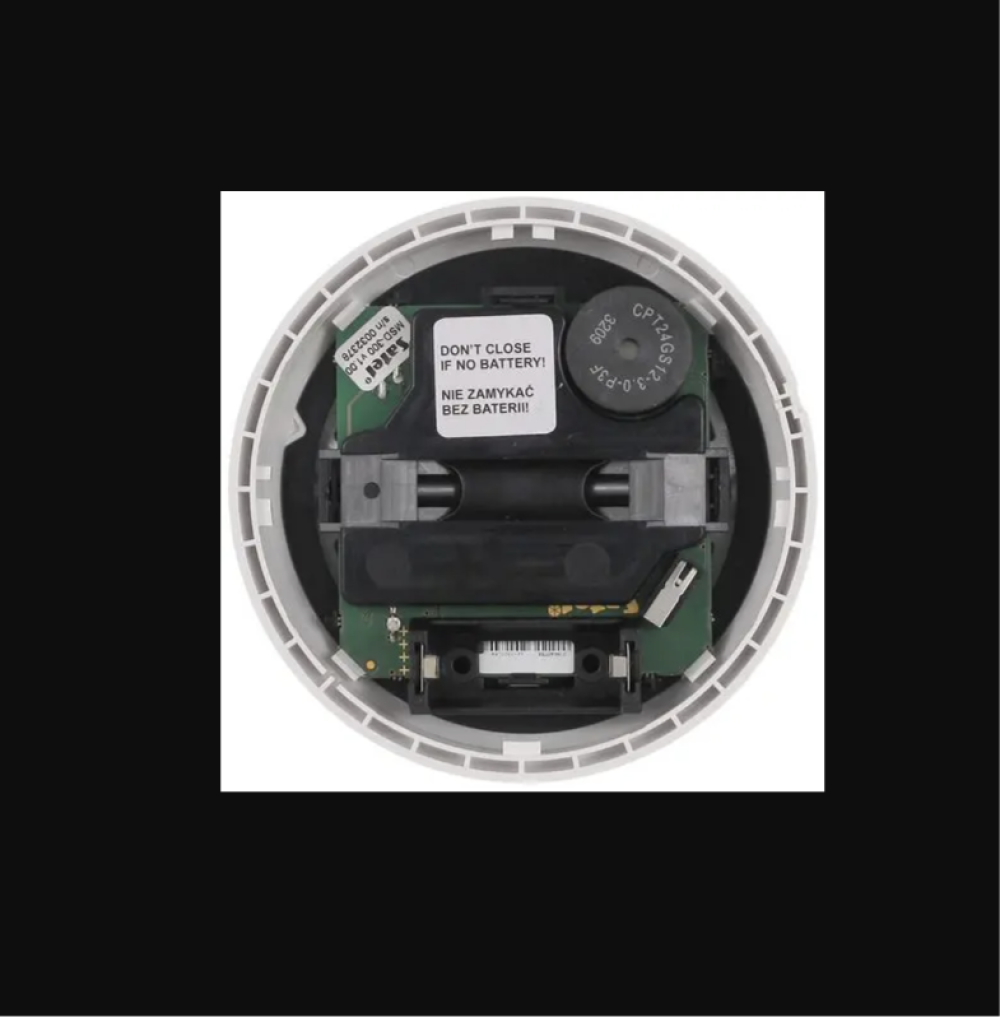

Kiểm tra hoạt động ít nhất 6 tháng/lần bằng cách nhấn test/reset button. Vệ sinh buồng quang học ít nhất 1 lần/năm hoặc khi LED nhấp nháy 40 giây. Thay pin CR123A 3V khi còi kêu đơn mỗi 40 giây.
Nên chọn MSD-300 khi:
- Công trình đã hoàn thiện, không thể kéo thêm dây
- Lắp bổ sung điểm báo cháy vào hệ thống PERFECTA WRL hoặc VERSA có VERSA-MCU
- Vị trí lắp xa tủ điện, đi dây không kinh tế
- Cần giám sát kết hợp cả khói và nhiệt trong một thiết bị
Không nên chọn MSD-300 khi:

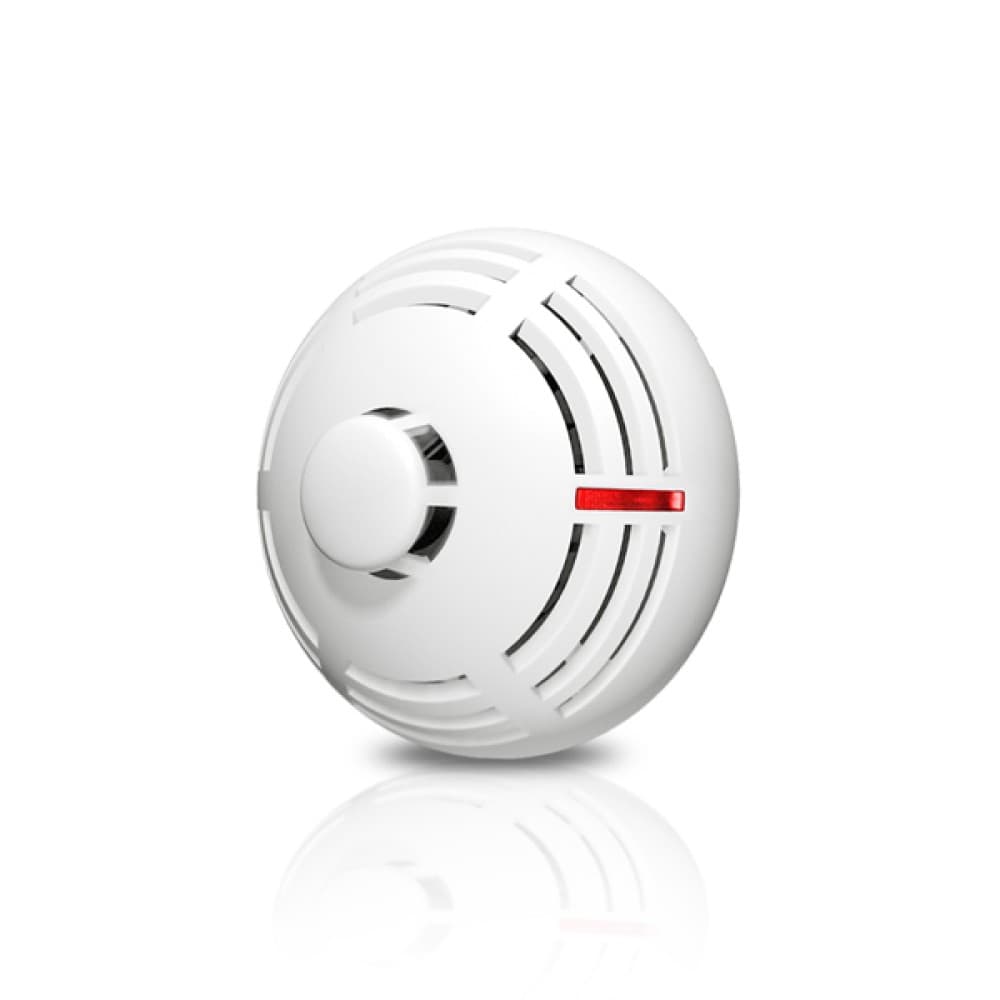

- Dự án yêu cầu chứng nhận EN 54 cho hệ thống báo cháy: dùng TSD-1 thay thế
- Hệ thống dùng ABAX 2 (ACU-220/ACU-280): MSD-300 không tương thích
- Môi trường nhiệt độ dưới 0°C: TSD-1 chịu được -10°C
- Cần tuổi thọ pin dài hơn 3 năm: cân nhắc phương án có dây
Kết luận
MSD-300 là lựa chọn thực dụng khi không thể kéo dây: công trình đã hoàn thiện, nâng cấp hệ thống báo động hiện có, hay mở rộng điểm giám sát tại vị trí xa tủ điện. Phát hiện kép quang học và nhiệt, pin 3 năm, lắp nhanh bằng băng dính hai mặt hay vít. Tương thích với toàn bộ hệ sinh thái PERFECTA WRL và VERSA-MCU của Satel.
Nếu dự án yêu cầu chứng nhận EN 54, xem thêm TSD-1 có dây. Liên hệ đội kỹ thuật KNXStore để tư vấn chọn đúng model cho từng vị trí giám sát.
