Cảm biến chuyển động không dây Satel MPD-300 - PIR ABAX 433MHz, vùng phủ 16x18m
Satel MPD-300 là cảm biến PIR không dây hoạt động trên băng tần ABAX 433MHz, thiết kế cho hệ thống báo động Satel dòng không dây. Vùng phủ sóng tối đa 16x18m với góc 91° khi ở độ nhạy cao, tích hợp bù nhiệt độ kỹ thuật số và thuật toán nhận diện chuyển động kỹ thuật số giúp giảm false alarm. MPD-300 tương thích với các panel PERFECTA 32-WRL, PERFECTA-IP 32-WRL, VERSA-MCU, MTX-300 và module MICRA. Pin CR123A cung cấp tuổi thọ lên tới 2 năm ở chế độ tiết kiệm năng lượng. Tamper bảo vệ cả khi mở nắp lẫn khi tháo rời khỏi bề mặt lắp đặt.

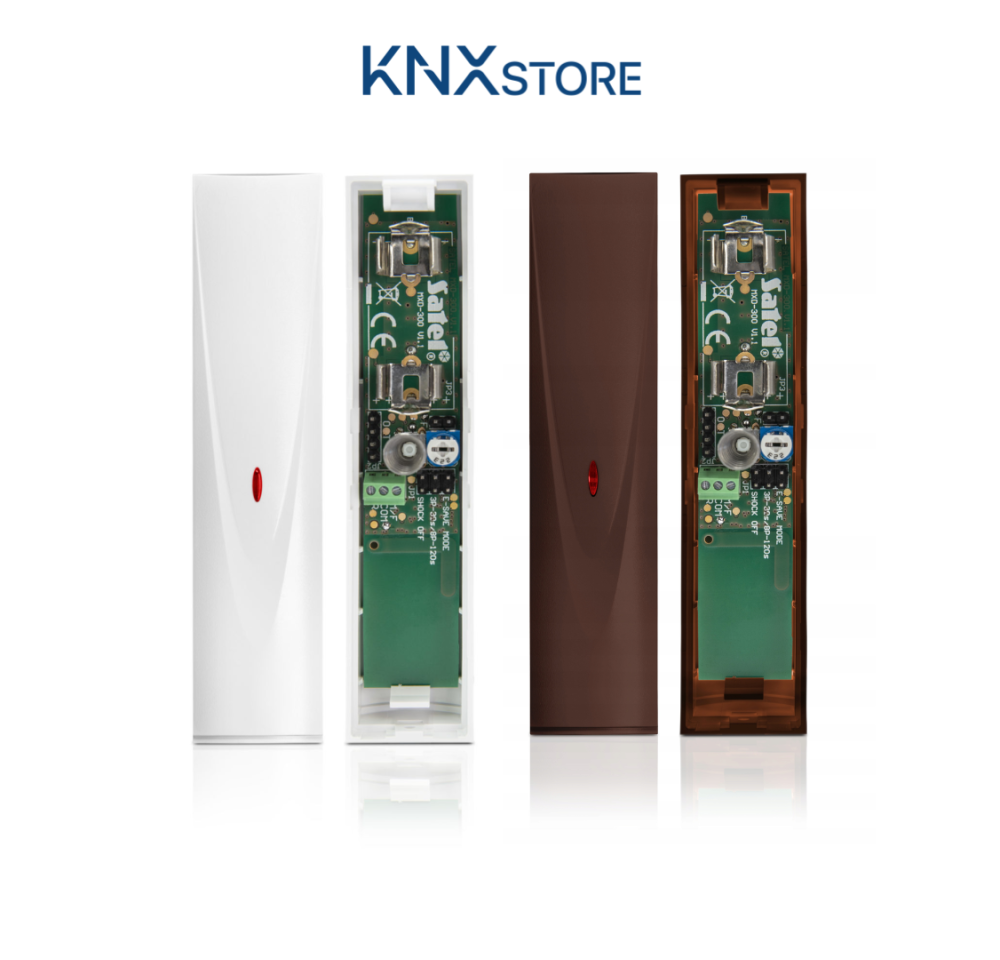

Đấu nối và cài đặt jumper
MXD-300 là cảm biến không dây chạy pin nhưng có thêm terminal block để kết nối wired zone ngoài và flood probe. Cấu hình loại detector thực hiện bằng jumper trước khi đăng ký vào hệ thống.

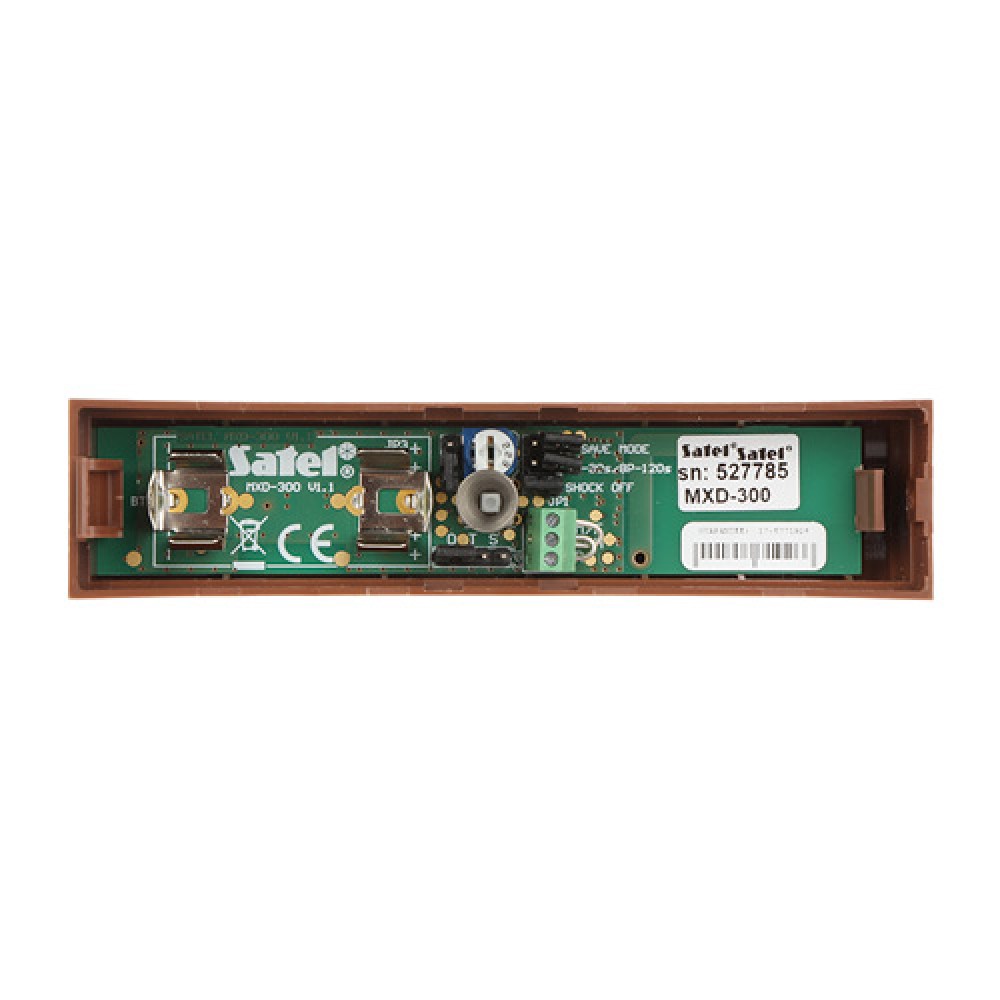

Terminal block trên bo mạch:
| Terminal | Chức năng |
|---|---|
| COM | Common ground |
| M/F | Đầu vào cho detector NC ngoài (wired) hoặc flood probe FPX-1 |
| R | Đầu vào cho roller shutter detector |
Nếu không kết nối detector hoặc probe vào đầu vào, terminal phải được nối vào COM. Dùng dây tiết diện 0,5 đến 0,75 mm².
Jumper cấu hình loại detector:
| Jumper | Vị trí ON | Vị trí OFF |
|---|---|---|
| F pins | Đầu vào M/F là flood probe | Đầu vào M/F là detector NC |

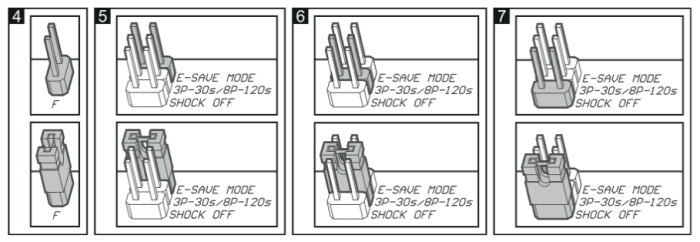

| SHOCK OFF pins | Shock detector TẮT | Shock detector BẬT |

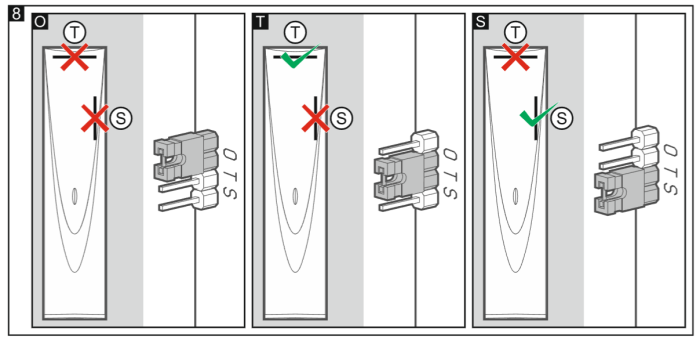

| OTS pins vị trí O | Cả hai reed switch tắt (chỉ dùng khi cần Shock detector hoặc Flood) | |
| OTS pins vị trí T | Reed switch trên bật (dùng cho Magnetic contact lắp nổi) | |
| OTS pins vị trí S | Reed switch bên bật (dùng cho Magnetic contact lắp âm) | |
| Operating mode pins | Energy save mode | Normal mode |
| RS sensitivity pins | 3 xung trong 30 giây kích alarm | 8 xung trong 120 giây kích alarm |
Nguồn pin: CR123A 3V lithium. Tuổi thọ tới 2 năm. Cảnh báo low battery khi điện áp giảm dưới 2,75V.
Đăng ký vào hệ thống: lắp pin, detector phát gói tin khởi động. Đăng ký theo hướng dẫn trong manual PERFECTA WRL, VERSA-MCU, MTX-300 hoặc MICRA. Panel nhận dạng MXD-300 là MMD-302. Không cần ACU riêng vì controller ABAX 433MHz tích hợp sẵn trong panel.
Chọn vị trí lắp đặt
MXD-300 thiết kế cho lắp đặt trong nhà. Không lắp gần hệ thống điện, thiết bị phát điện từ mạnh vì ảnh hưởng đến tầm RF.
Khi dùng làm magnetic contact, lắp detector trên khung cửa cố định (frame) và nam châm trên cánh cửa chuyển động. Chọn phần trên khung cửa nếu lắp trên khung cửa sổ, tránh bị ngập nước khi mở cửa. Khoảng cách tối đa giữa nam châm và reed switch: lắp nổi 22 mm, lắp âm 11 mm. Không lắp trên bề mặt sắt từ hoặc gần từ trường mạnh.
Khi dùng làm shock detector, vị trí lắp ảnh hưởng trực tiếp đến tầm phát hiện. Nên test thực tế bằng cách gõ nhẹ vào bề mặt cần giám sát để xác nhận detector nhận được tín hiệu trước khi cố định vĩnh viễn.
Trước khi cố định, đặt tạm thiết bị tại vị trí dự kiến, mở nắp vỏ để kích tamper. Nếu panel nhận được tín hiệu, tiếp tục lắp đặt. Nếu không, thử dịch chuyển 10-20 cm.
Cấu hình cảm biến
MXD-300 hỗ trợ 5 chế độ hoạt động, chọn bằng tổ hợp jumper trước khi lắp:
Magnetic contact: dùng F pins OFF, SHOCK OFF ON, OTS ở T hoặc S. Phù hợp cửa ra vào, cửa sổ. Có thể kết nối thêm detector NC ngoài vào terminal M/F.
Magnetic contact với roller shutter: tương tự magnetic contact nhưng terminal R kết nối thêm roller shutter detector. Độ nhạy roller shutter chọn bằng RS sensitivity jumper.
Shock detector: dùng OTS ở O, SHOCK OFF OFF, F pins OFF. Nối terminal M/F và R vào COM. Điều chỉnh độ nhạy shock bằng potentiometer trên bo mạch.
Shock detector kết hợp magnetic contact: OTS ở T hoặc S, SHOCK OFF OFF, F pins OFF. Phát hiện cả va chạm lẫn mở cửa.
Water flood detector: F pins ON, OTS ở O, SHOCK OFF ON. Kết nối probe FPX-1 vào terminal M/F. Terminal R nối vào COM.
Chế độ hoạt động Normal/Energy save chọn bằng operating mode jumper riêng. Energy save giới hạn alarm gửi tối đa 1 lần/3 phút (trừ tamper alarm luôn gửi ngay).
Năm chế độ hoạt động cấu hình bằng jumper
MXD-300 là một thiết bị phần cứng nhưng có thể đóng vai trò 5 loại detector khác nhau, toàn bộ qua jumper trên bo mạch. Đây là điểm mạnh lớn nhất khi quản lý kho: 1 SKU thay thế cho nhiều loại thiết bị.
Magnetic contact (từ tính): cảm nhận mở cửa/cổng thông qua reed switch tích hợp. Kèm theo 2 nam châm: loại gắn nổi (surface) và loại gắn âm vừa lỗ ø9mm. Lắp thân detector trên khung cố định, nam châm trên cánh cửa/cổng. Reed switch bên (side) hoặc trên (upper) chọn bằng jumper OTS.
Magnetic contact + roller shutter input: ngoài từ tính còn có input riêng cho detector rèm cuốn (roller shutter). Có thể cài ngưỡng: 8 xung trong 120 giây, hoặc 3 xung trong 30 giây, chọn bằng jumper.
Shock detector: phát hiện rung và va đập đi kèm cố gắng phá cửa/cổng. Biến trở trên bo mạch để chỉnh độ nhạy. Tầm phát hiện lên tới 3m tùy loại bề mặt (bê tông, kính, gỗ...).
Shock + magnetic contact kết hợp: phát hiện cả rung lẫn mở cửa. Cấu hình này thường dùng cho cửa kính hoặc cửa gỗ cần bảo vệ toàn diện.
Water flood detector (MFD-300): kết nối probe FPX-1 vào terminal M/F và jumper F pins. Khi đầu probe tiếp xúc nước, khoảng 5 giây sau sẽ gửi alarm. Alarm tự hết sau khi nước rút khỏi probe vài giây. Đây chính là bộ sản phẩm được gọi là MFD-300 khi bán kèm FPX-1.
Nhận dạng như MMD-302 trong hệ thống
Khi đăng ký vào panel, MXD-300 xuất hiện trong phần mềm lập trình như là MMD-302. Điều này có nghĩa: nếu bạn đang dùng MMD-302 và cần thay thế, MXD-300 là lựa chọn tương thích trực tiếp, không cần lập trình lại zone trên panel.
Tính năng bổ sung so với MMD-302 thuần: MXD-300 tích hợp thêm shock detector và flood probe input, trong khi MMD-302 chỉ là magnetic contact đơn thuần.
Truyền phát và giám sát
Cứ 15 phút, MXD-300 gửi gói tin trạng thái định kỳ. Alarm được gửi ngay lập tức tùy chế độ:
- Normal mode: mọi alarm gửi ngay, bao gồm alarm do chuyển động của từ trường, shock, flood, và tamper
- Energy save mode: alarm thông thường gửi tối đa mỗi 3 phút. Tamper alarm luôn gửi ngay lập tức
Khi điện áp pin giảm dưới 2,75V, thông báo pin yếu được kèm trong mỗi gói tin truyền phát.
Lắp đặt lưu ý kỹ thuật quan trọng
MXD-300 chỉ dành cho lắp đặt trong nhà. Gần hệ thống điện mạnh (ví dụ tủ điện, đường cáp cao áp) có thể giảm tầm phát sóng radio, cần kiểm tra thực tế.

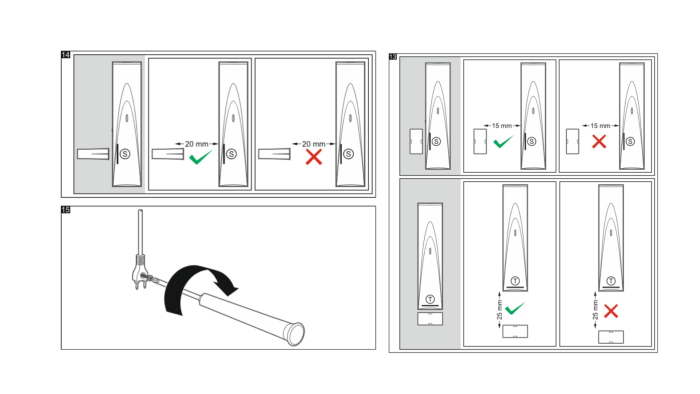

Với magnetic contact: lắp thân detector trên bề mặt cố định (khung cửa), nam châm trên bề mặt di động (cánh cửa). Nếu lắp trên khung cửa sổ, ưu tiên phần trên của khung để tránh ngập khi mở cửa lúc mưa. Khoảng cách tối đa giữa nam châm và reed switch: 15mm (gắn nổi bên), 20mm (gắn âm bên), 25mm (gắn nổi trên).
Với shock detector: tầm phát hiện phụ thuộc nhiều vào loại bề mặt. Bê tông và gạch truyền rung tốt hơn gỗ mỏng hay kính đơn. Cần test biến trở độ nhạy để tránh false alarm từ rung động thông thường.
Đầu dây input (terminal M/F và R) dùng cáp tiết diện 0,5-0,75mm2. Terminal không dùng phải đấu vào common ground (COM) để tránh false alarm.
Khi nào chọn MXD-300 thay vì cảm biến Satel khác?
MXD-300 là detector đa chức năng không dây ABAX 433MHz, có thể cấu hình thành 5 chế độ bằng jumper: tiếp điểm từ (cửa/cổng), tiếp điểm từ + rèm cửa, shock detector (rung), shock + tiếp điểm từ kết hợp, và ngập nước (với probe FPX-1). Khi đi kèm FPX-1, bộ sản phẩm gọi là MFD-300.
| Tình huống | Chọn MXD-300 | Chọn thiết bị khác |
|---|---|---|
| Cần tiếp điểm từ + shock + ngập từ 1 zone, không đi được cáp, panel PERFECTA/MICRA | MXD-300 (ABAX 433MHz) | |
| Tương tự nhưng cần ABAX 2 (panel INTEGRA) | Không tương thích | AXD-200 ABAX 2 equivalent |
| Chỉ cần tiếp điểm từ cửa không dây | Quá mức cần thiết | AMD-200 ABAX 433MHz chuyên dụng |
| Cần 3 chức năng nhưng có cáp đi được | MXD-300 wireless linh hoạt hơn trong retrofit | XD-2 wired, tương đương có dây với 2EOL supervision |
| Chỉ cần phát hiện ngập nước, có cáp, tích hợp panel INTEGRA | Không phù hợp (PERFECTA/MICRA only) | AQUA-Ring wired cho mọi panel Satel |
| Cần phát hiện chuyển động người (PIR) | MXD-300 KHÔNG phải cảm biến PIR | Xem danh mục cảm biến chuyển động |
Lưu ý: MXD-300 được panel nhận dạng là MMD-302. Khi đăng ký vào PERFECTA/VERSA-MCU, chọn đúng model MMD-302 trong danh sách thiết bị - không phải MXD-300.
MXD-300 phù hợp với dự án và vị trí nào?
MXD-300 phù hợp cho zone có nguồn false alarm đơn lẻ trong hệ PERFECTA/MICRA không dây.
Loại dự án phù hợp:
- Văn phòng cải tạo có điều hòa công nghiệp: luồng khí lạnh mạnh từ điều hòa gây false alarm với PIR đơn. MXD-300 dual-tech loại bỏ vấn đề này mà không cần kéo cáp.
- Cửa hàng có tủ lạnh trưng bày: nhiệt độ biến động gần tủ lạnh cần dual-tech.
- Phòng họp có projector phát nhiệt: MW phân biệt được chuyển động người thật với nhiệt tĩnh từ projector.
Vị trí lắp đặt điển hình: văn phòng có điều hòa công suất lớn, khu vực có tủ lạnh hoặc thiết bị phát nhiệt, phòng họp, và bất kỳ zone trong nhà nào cần dual-tech nhưng không thể kéo cáp trong hệ PERFECTA/MICRA.
Satel MXD-300 khác gì cảm biến chống trộm thông thường?
MXD-300 (nhận dạng MMD-302 trong hệ thống) là cảm biến dual-tech PIR + microwave ABAX 433MHz. Cảm biến PIR dân dụng không dây là single-tech, không có supervision, không có dual-tech logic.
| Tiêu chí | Satel MXD-300 | Cảm biến dân dụng PIR không dây |
|---|---|---|
| Chứng nhận | Grade 2 EN50131 | Không có chứng nhận an ninh |
| Giao tiếp | ABAX 433MHz, tích hợp trong PERFECTA/MICRA/VERSA-MCU/MTX-300 | 433MHz simplex standalone |
| Phát hiện | Dual-tech PIR + microwave, cả 2 kênh kích hoạt trong 5 giây mới báo | PIR đơn công nghệ, dễ false alarm |
| Giám sát RF | Panel kiểm tra liên lạc định kỳ, cảnh báo mất kết nối | Không phát hiện khi thiết bị bị tắt |
| Chống phá | Tamper switch mở vỏ | Không có |
| Pin | CR123A, sleep mode thực sự, 3+ năm | Pin thường, 1-2 năm |
| Hệ thống | PERFECTA 16-WRL, PERFECTA 32-WRL, MICRA, VERSA-MCU, MTX-300 | Panel dân dụng cơ bản |
MXD-300 là lựa chọn khi dự án dùng ABAX 433MHz nhưng cần giảm false alarm ở zone có thú cưng, luồng không khí thay đổi hoặc nguồn nhiệt biến động. Dual-tech yêu cầu PIR và microwave đồng thời, không kênh nào đủ để kích hoạt alarm một mình.
Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.
Kết luận
Satel MXD-300 giải quyết bài toán tồn kho linh kiện cho dự án 433MHz: một SKU thay thế 5 chế độ khác nhau, từ cảm biến cửa đơn giản đến shock detector và ngập nước khi kết hợp FPX-1. Jumper cứng ngay trên bo mạch cho phép cấu hình ngay tại công trình mà không cần phần mềm.
Hệ ABAX 433MHz simplex (một chiều) của MXD-300 phù hợp với PERFECTA, VERSA-MCU, MTX-300 và MICRA. So với AXD-200 (ABAX 2, 868MHz hai chiều), MXD-300 đơn giản hơn và không hỗ trợ cấu hình từ xa hay firmware update OTA. Nếu dự án đang dùng INTEGRA hoặc yêu cầu bidirectional communication, AXD-200 là lựa chọn phù hợp hơn.
Probe FPX-1 chuyển MXD-300 thành MFD-300 phát hiện ngập nước, hữu ích cho căn hộ, nhà phố cần giám sát bồn chứa, máy giặt, hoặc điểm dễ ngập, mà không cần thêm thiết bị riêng.
KNXStore phân phối MXD-300 chính hãng Satel, bảo hành 2 năm, hỗ trợ kỹ thuật lập trình và tích hợp vào PERFECTA, VERSA-MCU, MTX-300.
