PERFECTA-IP 32-WRL là gì và dùng được với thiết bị nào?
PERFECTA-IP 32-WRL là bảng báo động trung tâm flagship của dòng PERFECTA, kết hợp 32 zone có dây, bộ thu phát 433MHz MICRA tích hợp và cổng Ethernet RJ-45 trực tiếp trên mainboard. Đây là điểm phân biệt chính so với PERFECTA 32-WRL: không cần mua thêm module ETHM-1 Plus để có kết nối IP. Bảng hỗ trợ chuẩn EN 50131 Grade 2 và có thể lập trình từ xa qua mạng bằng phần mềm PERFECTA SOFT hoặc PERFECTA CONTROL app.
Với các dự án nơi giám sát từ xa qua IP là yêu cầu bắt buộc, PERFECTA-IP 32-WRL thường là lựa chọn hiệu quả hơn về chi phí và độ đơn giản khi triển khai.
Mô tả kĩ thuật cấu trúc

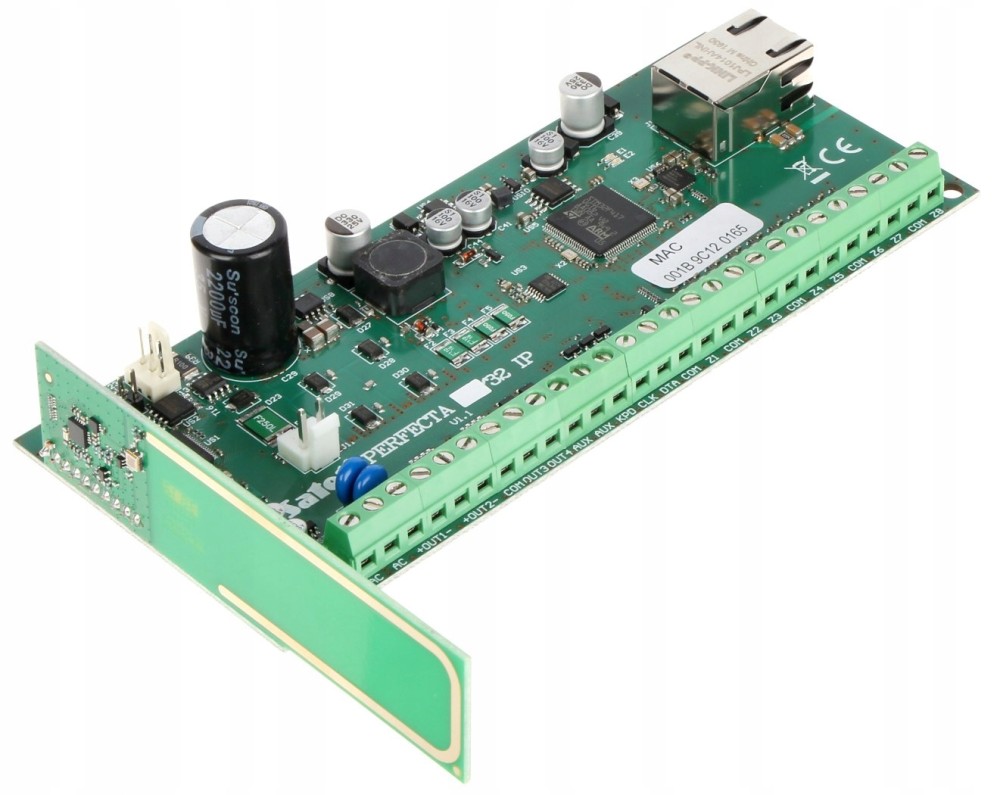

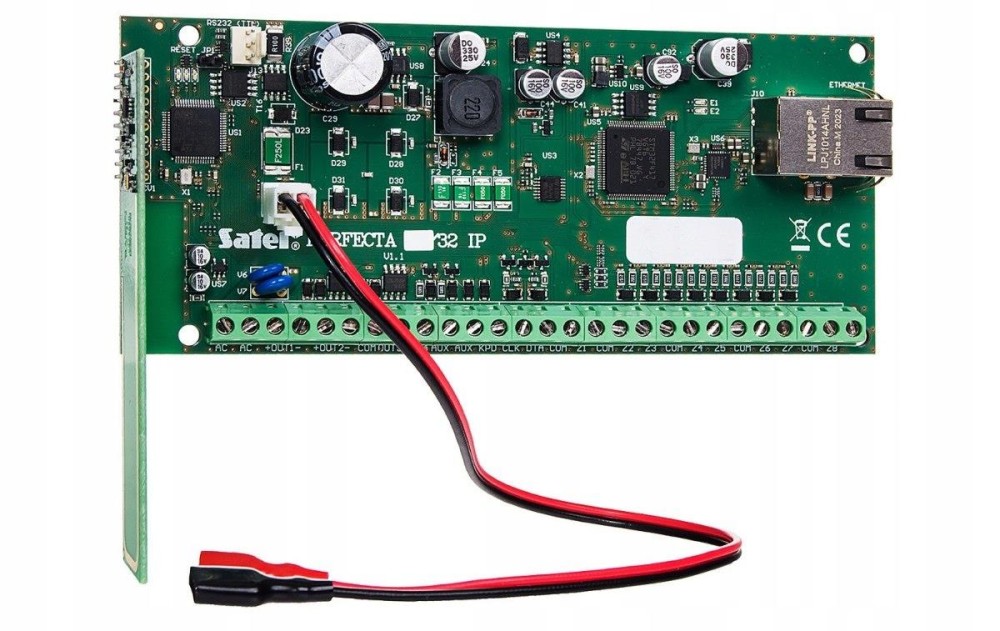

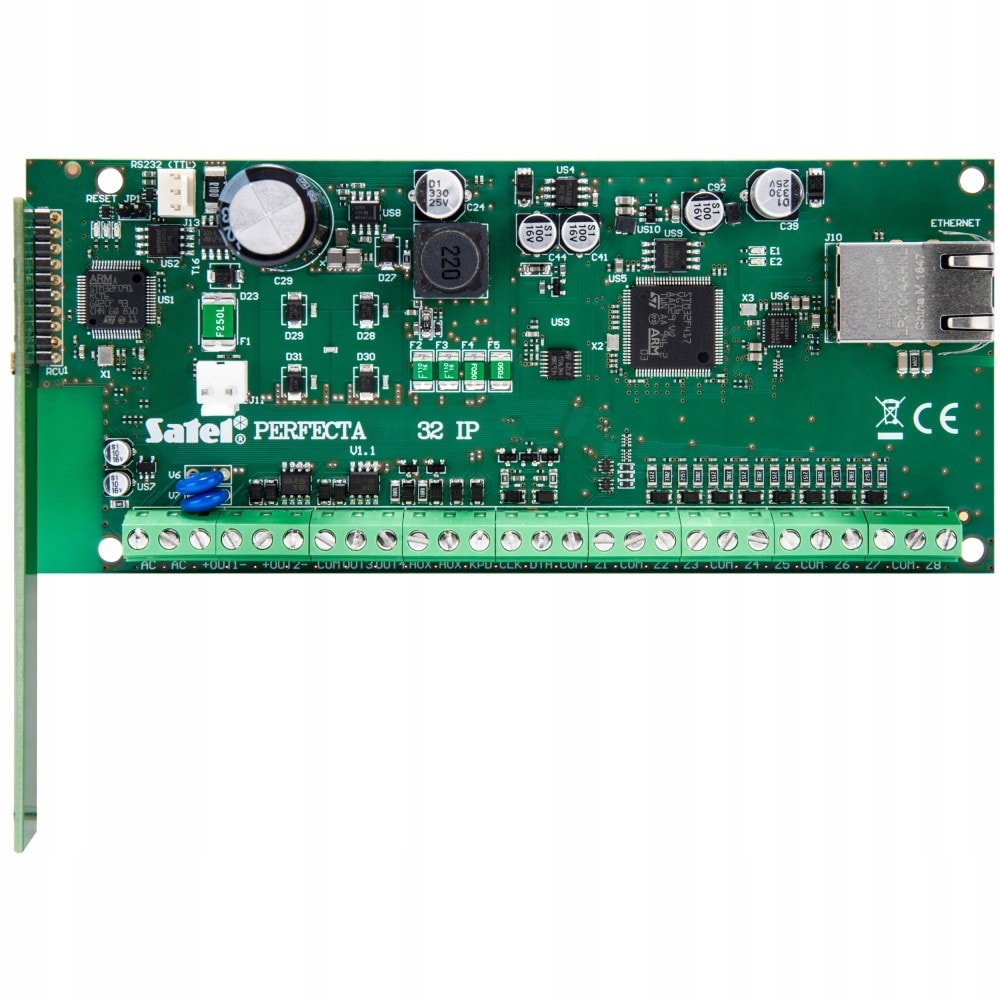

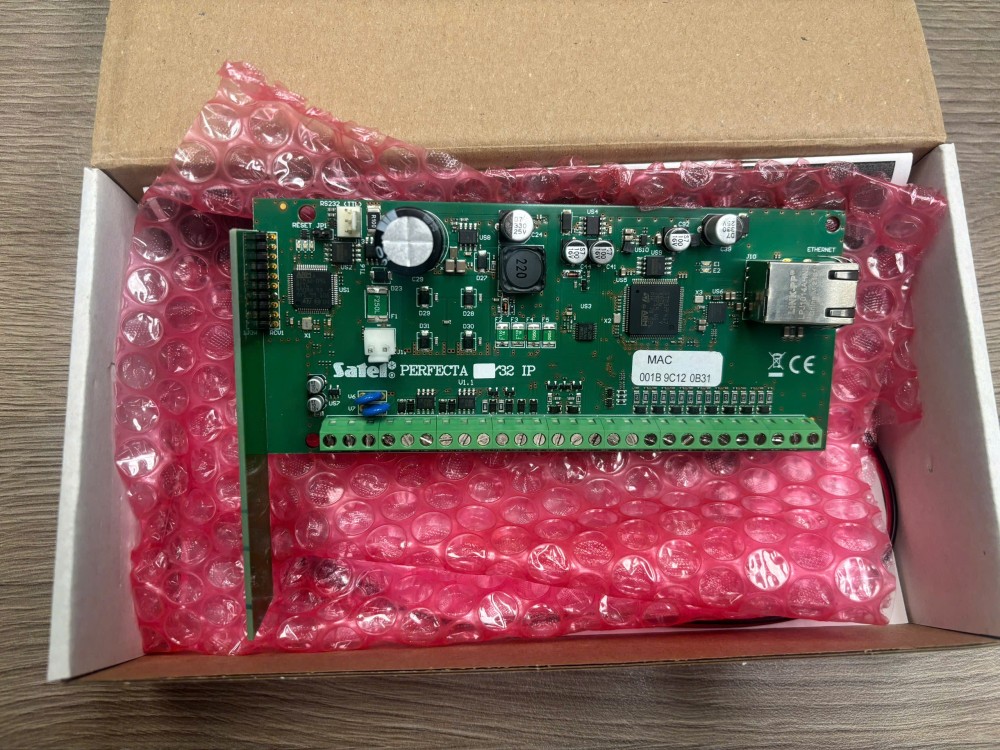

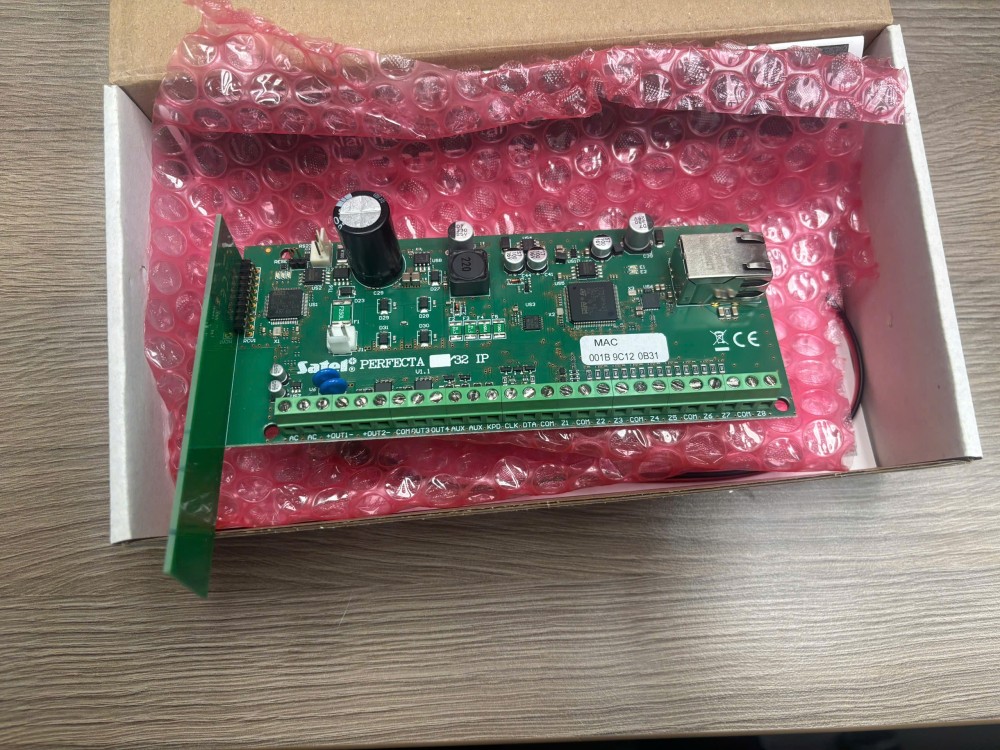

PERFECTA-IP 32-WRL là mainboard duy nhất trong dòng PERFECTA có cổng Ethernet RJ-45 tích hợp sẵn trên board, loại bỏ nhu cầu mua thêm ETHM-1 Plus. Board tích hợp receiver MICRA 433MHz (32 zone không dây), 8 zone có dây onboard, PSU 2A/12VDC.

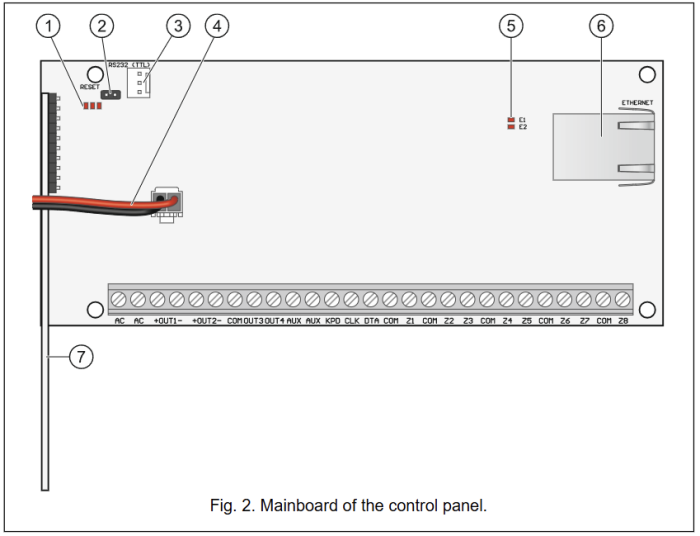

LED indicators trên mainboard
| LED | Chức năng |
|---|---|
| Left | Not used |
| Center | ON khi đang test battery |
| Right | Not used |
| E1 | ON khi bảng có điện; nhấp nháy khi đang giao tiếp qua mạng với PERFECTA SOFT hoặc app PERFECTA CONTROL |
| E2 | Not used |
Các kết nối và cổng giao tiếp
| Thành phần | Mô tả |
|---|---|
| RESET pins | Dùng cho emergency start-up (xem mục "Emergency procedure") |
| RS-232 (TTL) | Cổng lập trình local, kết nối laptop qua USB-RS |
| Battery cables | Đỏ (+), Đen (−) |
| RJ-45 Ethernet | Cổng mạng tích hợp, đi kèm 2 LED: xanh (kết nối mạng), vàng (nhấp nháy khi truyền dữ liệu) |
| Wireless module | Module hệ thống không dây MICRA 433MHz — chỉ có trên PERFECTA-IP 32-WRL |
Description of terminals
| Terminal | Mô tả |
|---|---|
| AC | Nguồn vào 18 VAC |
| +OUT1−, +OUT2− | Programmable high-current outputs. Terminal "+" luôn có +12 VDC; terminal "−" nối đất hoặc ngắt khỏi đất tùy trạng thái output (active/inactive) và polarity |
| OUT3, OUT4 | Programmable low-current outputs, OC type (ngắt khỏi đất / nối đất) |
| COM | Common ground |
| AUX | +12 VDC power output |
| KPD | +12 VDC power output |
| DTA | Communication bus — data |
| CLK | Communication bus — clock |
| Z1...Z8 | Zone inputs (8 zone có dây onboard) |
Lưu ý lắp đặt từ manual
Mainboard chứa linh kiện nhạy cảm với điện tĩnh. Phải hoàn thành tất cả công việc kết nối thiết bị (keypad, expansion module, detector) trước khi đấu nguồn (battery hoặc transformer AC). Lắp đặt trong nhà, độ ẩm bình thường, bảo vệ khỏi truy cập không phép. Mạch điện 230 VAC có nối đất bảo vệ phải sẵn có tại điểm lắp đặt.
Thiết bị cần có để hệ thống hoạt động
PERFECTA-IP 32-WRL tích hợp sẵn Ethernet RJ-45 và wireless MICRA 433MHz trên mainboard, không cần ETHM-1 Plus để có IP. Tối thiểu cần bàn phím PRF-LCD và ít nhất một detector.
Bàn phím và màn hình điều khiển

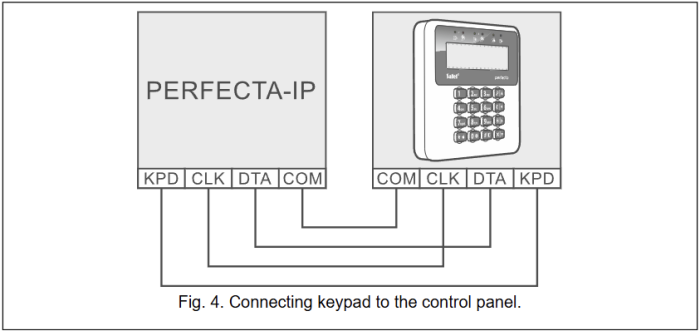

PERFECTA-IP 32-WRL cần ít nhất 1 keypad PRF-LCD để vận hành, tối đa 4 bàn phím trên bus. Bus PERFECTA không tương thích keypad dòng VERSA hay INTEGRA. Khoảng cách bus tối đa 300m, kiểm tra sụt áp khi lắp nhiều thiết bị trên cùng bus.
| Thiết bị | Model | Kết nối | Ghi chú |
|---|---|---|---|
| PRF-LCD | LCD có dây | Có dây (bus) | Bàn phím tiêu chuẩn dòng PERFECTA |
Chuông còi báo động

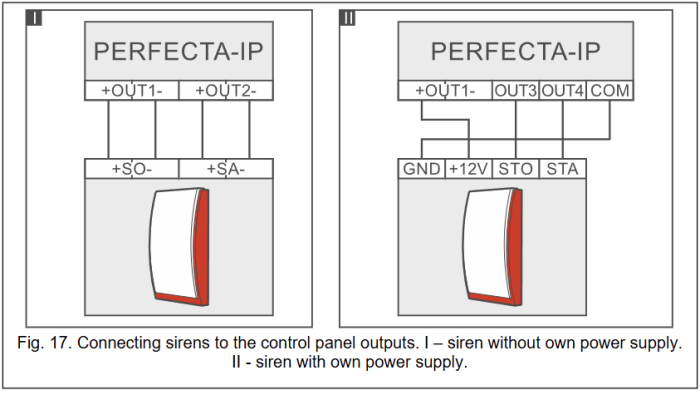

Output trên PERFECTA-IP 32-WRL kích hoạt còi có dây qua relay. SP-4001 R và SPL-2030 R cho ngoài trời Grade 2, SPW-210 R cho trong nhà. MSP-300 R không dây MICRA phù hợp khi không tiện kéo cáp đến vị trí còi, hoạt động qua receiver 433MHz tích hợp sẵn trên board.
| Thiết bị | Model | Loại |
|---|---|---|
| SP-4001 R | Còi ngoài trời | Có dây |
| SPW-210 R | Còi trong nhà | Có dây |
| SPL-2030 R | Còi ngoài trời | Có dây |
| MSP-300 R | Còi ngoài trời | Không dây MICRA |

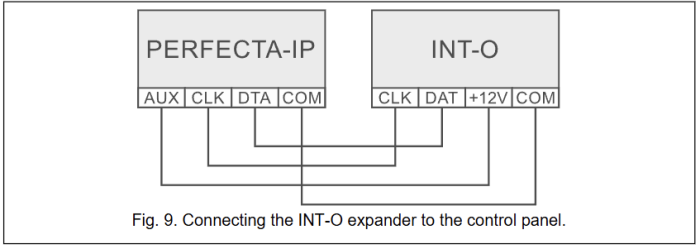

Bộ mở rộng zone và output
PERFECTA-IP 32-WRL có 8 zone có dây onboard và 32 zone wireless MICRA riêng biệt. INT-E bổ sung zone có dây, tối đa 3 module đạt 32 zone có dây tổng. INT-O và INT-ORS bổ sung output relay khi cần điều khiển thêm khóa điện hoặc thiết bị ngoại vi.
| Module | Chức năng |
|---|---|
| INT-E | +8 zone có dây mỗi module, tối đa 3 module (lên 32 zone) |
| INT-O | +8 output |
| INT-ORS | +8 output relay, lắp thanh DIN |
Cảm biến an ninh có dây

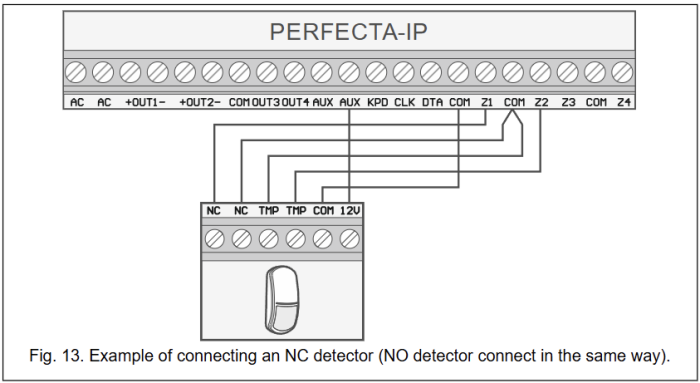

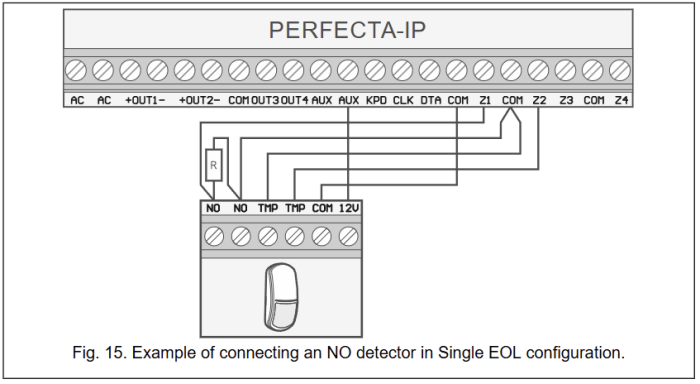

Zone có dây chấp nhận NC, NO, Single EOL và Double EOL. SLIM-PIR-LUNA và SLIM-DUAL-LUNA phù hợp phòng trong nhà. OPAL (PIR+MW) cho ngoài trời. INDIGO phát hiện vỡ kính cho mặt tiền kính hoặc cửa sổ lớn.
| Cảm biến | Model | Loại |
|---|---|---|
| SLIM-PIR-LUNA | PIR trong nhà | Chuyển động |
| SLIM-DUAL-LUNA | PIR + MW trong nhà | Chuyển động kép |
| OPAL | PIR + MW ngoài trời | Ngoại vi |
| AGATE | Rèm hồng ngoại | Cửa sổ |
| INDIGO | Vỡ kính | Cửa kính |
| S-4 | Từ tính cửa | Cửa, cổng |
Cảm biến không dây MICRA 433MHz (tích hợp sẵn)
PERFECTA-IP 32-WRL tích hợp sẵn receiver MICRA 433MHz, không cần module controller riêng. Tối đa 32 detector MICRA đăng ký trực tiếp qua PERFECTA SOFT. MPD-300 cho phòng trong nhà, MMD-300 cho cửa và cổng, MFD-300 báo ngập nước không dây cho nhà bếp và toilet.
| Cảm biến | Model | Loại |
|---|---|---|
| MPD-300 | PIR không dây | Chuyển động |
| MMD-300 | Cửa không dây | Cửa, cổng |
| MXD-300 | Đa chức năng | Chuyển động + va chạm |
| MSD-300 | Báo khói | Phòng ngủ, hành lang |
| MGD-300 | Vỡ kính không dây | Cửa kính |
| MFD-300 | Ngập nước không dây | Nhà bếp, toilet |
Cảm biến miễn nhiễm thú nuôi (Pet immune)
Pet immune phù hợp không gian có thú nuôi dưới 25kg. SLIM-PIR-LUNA-PET và SLIM-DUAL-PET là hai lựa chọn có dây, chọn theo trọng lượng và hành vi di chuyển của thú nuôi.
| Cảm biến | Model | Kết nối |
|---|---|---|
| SLIM-PIR-LUNA-PET | PIR pet immune | Có dây |
| SLIM-DUAL-PET | PIR + MW pet immune | Có dây |
Module giao tiếp và giám sát từ xa
PERFECTA-IP 32-WRL đã có Ethernet RJ-45 tích hợp sẵn trên mainboard, không cần ETHM-1 Plus. Kết nối IP trực tiếp qua cổng RJ-45, hỗ trợ báo cáo Contact ID và SIA đến trạm trung tâm giám sát, lập trình remote qua PERFECTA SOFT, và kết nối ứng dụng PERFECTA CONTROL. Dòng PERFECTA không tương thích với INT-GSM hoặc INT-VMG.
| Module | Chức năng |
|---|---|
| Ethernet RJ-45 (tích hợp) | Kết nối IP, báo cáo đến trạm giám sát, lập trình remote |
Lưu ý: Ethernet đã tích hợp trên mainboard, không cần ETHM-1 Plus.
Công cụ lập trình và nguồn điện
USB-RS kết nối laptop chạy PERFECTA SOFT để lập trình local. Sau khi có Ethernet, lập trình remote qua IP không cần USB-RS nữa. TR 40 VA cấp nguồn 18VAC, APS-412 bổ sung nguồn phụ khi nhiều module được lắp thêm.
| Thiết bị | Ghi chú |
|---|---|
| USB-RS | Kết nối laptop chạy PERFECTA SOFT (local) |
| TR 40 VA | Nguồn 18 VAC |
| APS-412 | Nguồn dự phòng phụ |
Ứng dụng và so sánh với dòng PERFECTA khác
PERFECTA-IP 32-WRL là model cao nhất trong dòng PERFECTA, phù hợp cho dự án từ 12 đến 32 zone cần IP ngay từ thiết kế, giảm thiểu số lượng module phụ và điểm hỏng hóc tiềm năng.
So sánh 4 model PERFECTA
| Tính năng | PERFECTA 16 | PERFECTA 16-WRL | PERFECTA 32-WRL | PERFECTA-IP 32-WRL |
|---|---|---|---|---|
| Zone có dây tối đa | 16 | 16 | 32 | 32 |
| 433MHz MICRA tích hợp | Không | Có | Có | Có |
| Zone không dây tối đa | Không hỗ trợ | 16 | 32 | 32 |
| Ethernet tích hợp | Không | Không | Không | Có (RJ-45) |
| Phân vùng | 2 | 2 | 2 | 2 |
| Ngõ ra tối đa | 12 | 12 | 12 | 16 |
| Keyfob không dây | Cần INT-RX-S | MPT-350 (MICRA) | MPT-350 (MICRA) | MPT-350 (MICRA) |
| Lập trình từ xa qua IP | Không hỗ trợ | Không hỗ trợ | Không hỗ trợ | Sẵn có, không cần module |
| Push notification app | Không hỗ trợ | Không hỗ trợ | Không hỗ trợ | Sẵn có qua Ethernet |
| Chuẩn | EN 50131 G2 | EN 50131 G2 | EN 50131 G2 | EN 50131 G2 |
Khi IP là bắt buộc và zone vượt 16, PERFECTA-IP 32-WRL là lựa chọn tự nhiên. Khi IP không cần thiết và 32 zone là yêu cầu chính, PERFECTA 32-WRL tiết kiệm hơn.
Hệ không dây tích hợp
PERFECTA-IP 32-WRL tích hợp bộ thu phát 433MHz MICRA trực tiếp trên mainboard, giống với PERFECTA 32-WRL. Bảng nhận diện từng thiết bị MICRA như zone thực sự, không phải qua relay trung gian. Điều này khác với cách dùng MTX-300 là controller độc lập kết nối bất kỳ bảng nào qua wired output: MTX-300 chỉ truyền tín hiệu relay, bảng không biết chi tiết thiết bị gì đang ở đầu dây. PERFECTA-IP 32-WRL biết chính xác MPD-300 nào bị kích, serial number của nó, trạng thái pin, và giám sát liên tục.
Thiết bị MICRA 433MHz tương thích
PERFECTA-IP 32-WRL hỗ trợ đầy đủ hệ sinh thái MICRA:
- MPD-300 / MPD-310: Cảm biến PIR không dây (MPD-310 Pet miễn nhiễm vật nuôi dưới 20kg)
- MMD-300 / MMD-302: Công tắc từ cửa không dây (MMD-302 có input cho roller shutter)
- MSD-300 / MSD-350: Đầu báo khói và nhiệt không dây
- MFD-300: Cảm biến ngập nước không dây
- MGD-300: Cảm biến vỡ kính không dây
- MXD-300: Cảm biến đa chức năng không dây
- MSP-300: Còi ngoài trời không dây (output 13-16 dành riêng cho MSP-300)
- PRF-LCD-WRL: Bàn phím LCD không dây PERFECTA
- MPT-350: Keyfob điều khiển từ xa
- MRU-300: Bộ lặp tín hiệu RF
So với PERFECTA 32-WRL, PERFECTA-IP 32-WRL có thêm 4 ngõ ra không dây dành riêng cho còi MSP-300 (ngõ ra 13-16). Điều này cho phép điều khiển độc lập tối đa 4 còi không dây mà không dùng hết ngõ ra có dây.
Giới hạn không dây
Tối đa 32 cảm biến, 4 còi, 4 bàn phím không dây và 15 keyfob. Tổng thiết bị cảm biến và còi không dây không vượt quá 32. Với dự án cần nhiều hơn, cần nâng lên dòng INTEGRA 64 kết hợp ACU-120 hoặc ACU-220.
Kết nối mạng và giám sát từ xa
Đây là tính năng phân biệt PERFECTA-IP 32-WRL với phần còn lại của dòng PERFECTA. Ethernet RJ-45 tích hợp trên mainboard không phải module bổ sung, nên không phát sinh chi phí thêm và không có điểm kết nối bus thêm có thể gây lỗi.
Cổng Ethernet và LED trạng thái
Mainboard có cổng RJ-45 với 2 LED: LED xanh bật liên tục khi bảng kết nối vào mạng, LED vàng nhấp nháy khi đang truyền dữ liệu. LED E1 trên mainboard bật khi bảng có điện, nhấp nháy khi đang giao tiếp qua mạng với PERFECTA SOFT hoặc app PERFECTA CONTROL.
Lập trình từ xa qua PERFECTA SOFT
Sau khi cấu hình IP (tĩnh hoặc DHCP) trong lần lập trình đầu tiên qua RS-232 TTL, PERFECTA SOFT có thể kết nối từ xa qua Ethernet. Không cần kỹ thuật viên đến tận nơi cho các thay đổi cấu hình. Cập nhật firmware từ xa cũng thực hiện qua UPSERV server.
Báo cáo sự kiện qua IP
Bảng báo sự kiện trực tiếp đến trạm trung tâm giám sát qua Ethernet, định dạng Contact ID hoặc SIA. Không cần kênh GSM/PSTN nếu kết nối Internet ổn định. Dòng PERFECTA không hỗ trợ INT-GSM, vì vậy kênh dự phòng nên được xử lý ở tầng hạ tầng mạng (đường truyền dự phòng 4G router) thay vì module mở rộng trên panel.
Ứng dụng PERFECTA CONTROL
Ứng dụng di động trên Android và iOS kết nối qua Ethernet (thông qua SATEL server hoặc IP công cộng nếu cấu hình). Tính năng bao gồm: arm/disarm từng phân vùng, kiểm tra trạng thái zone và ngõ ra, bypass zone, xem sự cố và event log, nhận push notification khi có alarm. Giao tiếp mã hóa end-to-end.
Lưu ý cấu hình app: Cần cấu hình IMEI/ID của bảng trong app (kiểm tra qua chức năng 7.IMEI/ID trên keypad). Installer có thể export QR code từ bảng để người dùng quét vào app, tránh nhập thủ công. Cài đặt trên một thiết bị di động sau đó có thể copy sang thiết bị khác bằng cách scan QR.
So sánh cụ thể với PERFECTA 32-WRL về chi phí IP
Khi dự án bắt buộc cần IP: tổng chi phí PERFECTA-IP 32-WRL thường thấp hơn PERFECTA 32-WRL cộng thêm ETHM-1 Plus, vì không phát sinh chi phí module và công lắp đặt thêm. Ngoài ra, PERFECTA-IP 32-WRL có thêm 4 ngõ ra không dây (tổng 16 thay vì 12), giá trị gia tăng thêm so với giải pháp ghép module.
Kinh nghiệm lắp đặt
1. Đặt tĩnh IP hay DHCP
Mặc định bảng có thể dùng DHCP. Trong môi trường văn phòng hay tòa nhà thương mại, nên đặt IP tĩnh để tránh địa chỉ bị đổi khi router restart. Cấu hình IP trong PERFECTA SOFT lần đầu qua RS-232 TTL trước khi kết nối Ethernet. Ghi lại địa chỉ IP, subnet mask, gateway vào hồ sơ dự án.
2. Port forwarding nếu cần remote access
Để kết nối PERFECTA SOFT từ ngoài mạng LAN, cần cấu hình port forwarding trên router dự án. Satel cũng cung cấp dịch vụ SATEL server (cloud relay) để không cần mở port công cộng, nhưng cần đăng ký ID. Thống nhất với khách hàng về cách kết nối từ xa ngay từ giai đoạn thiết kế.
3. Kéo cáp Ethernet đúng spec
Dùng cáp CAT5e hoặc CAT6 cho kết nối Ethernet đến bảng. Không dùng cùng ống gen với cáp nguồn AC. Khoảng cách tối đa từ switch đến bảng là 100m theo chuẩn Ethernet. Nếu khoảng cách lớn hơn, cần thêm switch PoE trung gian.
4. Đăng ký thiết bị MICRA
Thủ tục giống PERFECTA 32-WRL: vào service mode, chọn wireless devices, chọn zone, kích hoạt thiết bị. PERFECTA SOFT hỗ trợ xem danh sách thiết bị đã đăng ký với serial number, tiện theo dõi bảo trì. Ghi lại serial number từng thiết bị MICRA cùng vị trí lắp để thuận tiện khi thay thế.

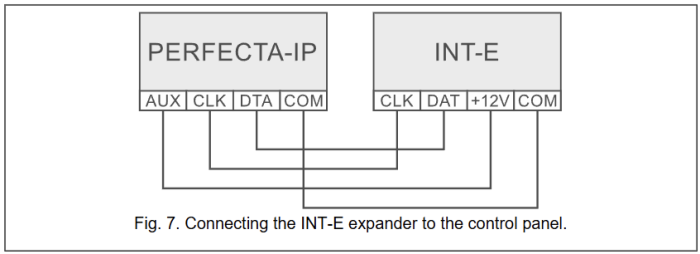

5. Mở rộng zone qua INT-E
8 zone trên mainboard mở rộng bằng module INT-E (8 zone/module), tối đa 3 module INT-E để đạt 32 zone có dây. Địa chỉ INT-E đặt theo thứ tự 0-2. Kết nối INT-E vào bus, cấu hình địa chỉ DIP switch trên module, sau đó nhận dạng lại thiết bị trong PERFECTA SOFT.
6. Test kết nối IP trước khi bàn giao
Checklist trước bàn giao cho dự án dùng IP: xác nhận PERFECTA SOFT kết nối được từ xa qua Ethernet, test push notification từ app PERFECTA CONTROL, test báo sự kiện đến trạm giám sát qua IP. Kích hoạt test event (chức năng 4.TEST EVENT trong user menu) và xác nhận nhận được tại trạm.
7. Đổi mã mặc định
Mã user mặc định là 1111, mã service là 12345. Bắt buộc đổi cả hai trước bàn giao. Với PERFECTA-IP 32-WRL, mã service đặc biệt quan trọng vì kẻ tấn công có thể thử kết nối từ xa qua PERFECTA SOFT nếu biết mã và địa chỉ IP.
Kết bài
PERFECTA-IP 32-WRL là bảng trung tâm đầy đủ tính năng nhất trong dòng PERFECTA: 32 zone có dây, 433MHz MICRA tích hợp và Ethernet sẵn có trong một mainboard. Không cần module phụ cho IP, giảm phức tạp khi triển khai và bảo trì.
Với dự án yêu cầu giám sát từ xa qua IP, push notification và lập trình remote, PERFECTA-IP 32-WRL là lựa chọn trực tiếp nhất trong phân khúc PERFECTA. Khi IP không phải yêu cầu hoặc ngân sách hạn chế, xem xét PERFECTA 32-WRL kết hợp ETHM-1 Plus sau. Khi zone vượt 32 hoặc cần tích hợp KNX, nâng lên INTEGRA 64.
Liên hệ đội kỹ thuật KNXStore để tư vấn cấu hình IP, thiết kế hệ thống zone và lựa chọn thiết bị MICRA phù hợp cho từng dự án cụ thể.
