PERFECTA 16 là gì và dùng được với thiết bị nào?
PERFECTA 16 là bảng báo động có dây của Satel, hỗ trợ tối đa 16 zone có dây, 2 partition và tích hợp sẵn modem GSM/GPRS 2G để báo cáo sự kiện về trung tâm giám sát mà không cần module bổ sung. Bảng đạt chuẩn EN 50131-1 Grade 2, EN 50131-3 Grade 2, EN 50131-6 Grade 2, EN 50130-4 và EN 50130-5 Class II, phù hợp dự án nhà ở, căn hộ, văn phòng nhỏ yêu cầu hệ thống báo động được chứng nhận.
PERFECTA 16 làm việc với keypad có dây PRF-LCD, module mở rộng INT-E (thêm 8 zone), INT-O/INT-ORS (thêm 8 output), kết nối từ xa qua GSM/GPRS tích hợp sẵn trên board. PERFECTA 16 không có wireless built-in, cần thêm INT-RX-S nếu muốn dùng keyfob 433MHz. Nếu dự án cần detector không dây MICRA, phải nâng lên PERFECTA 16-WRL.

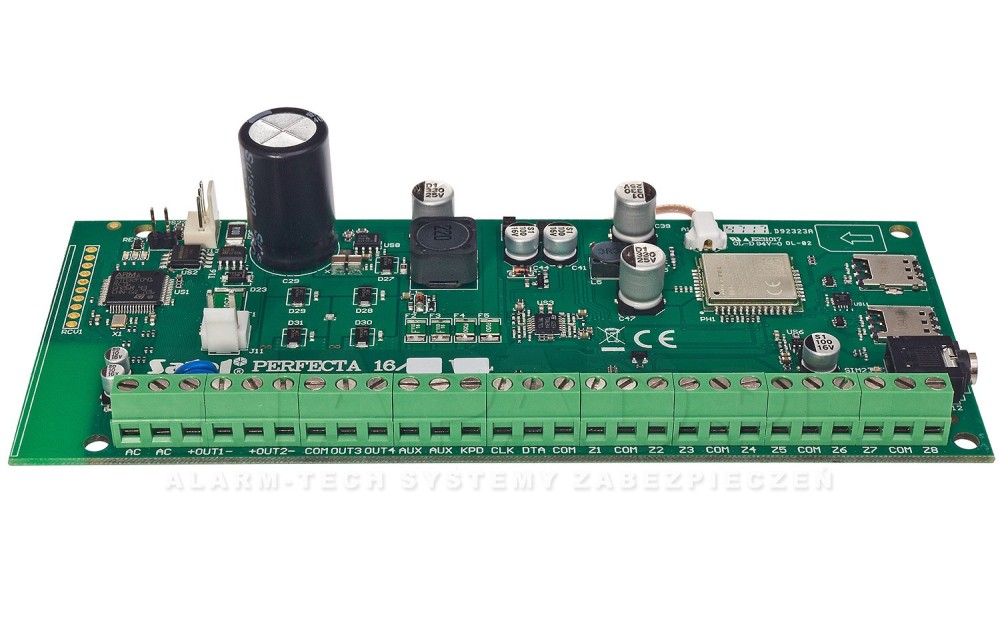

Thông số kỹ thuật mainbo

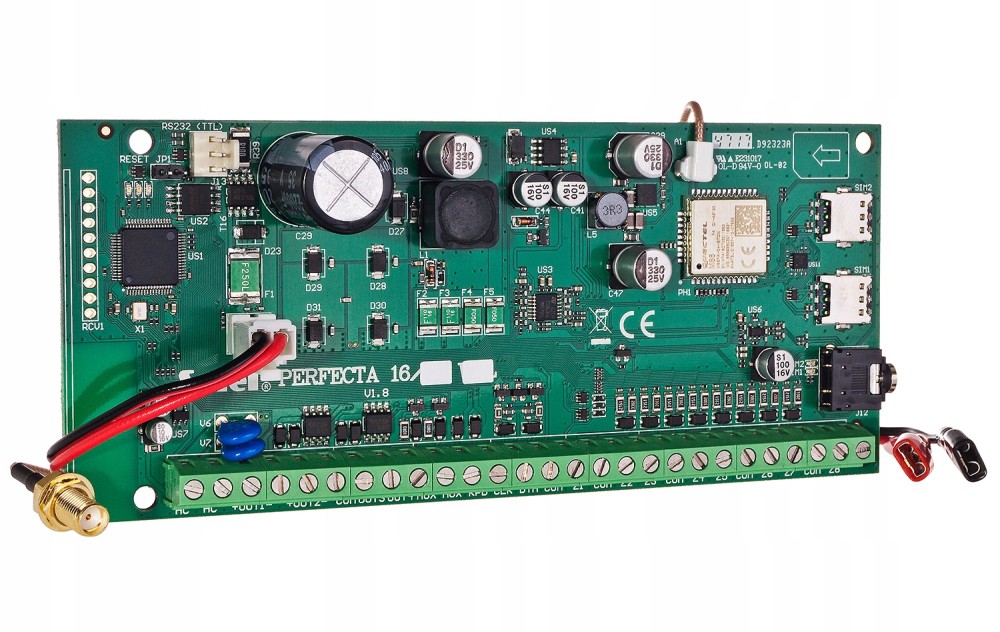

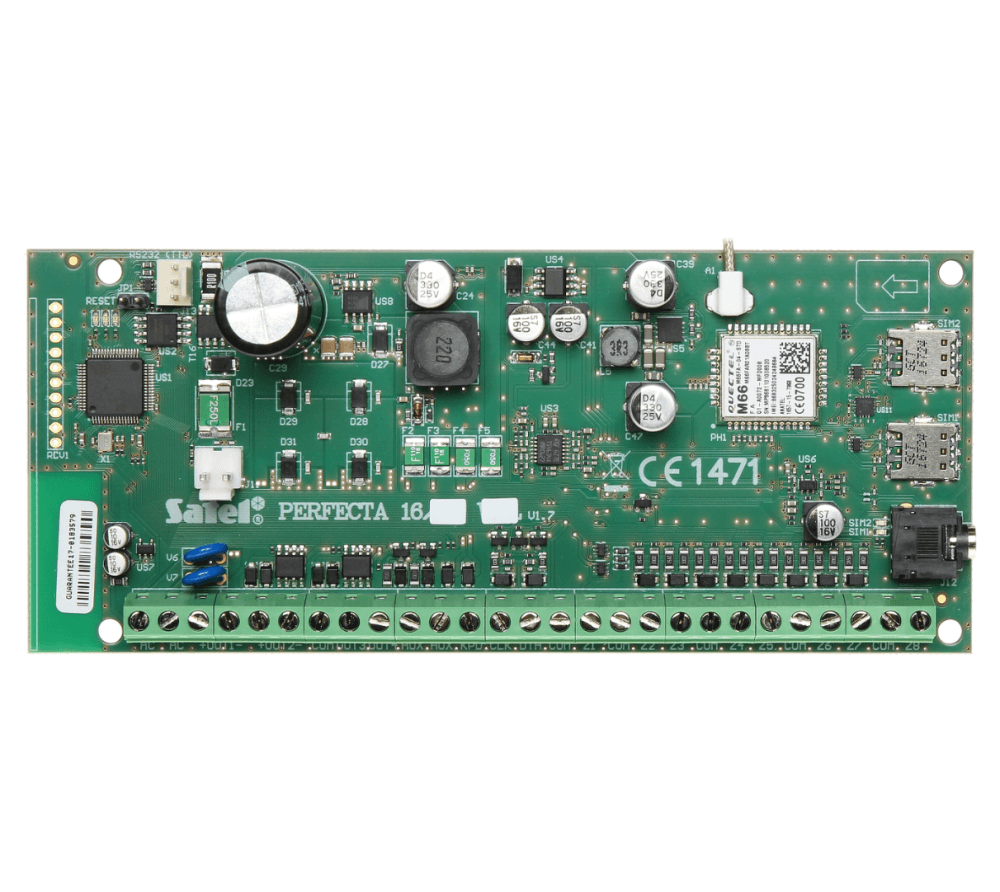

Mainboard PERFECTA 16 tích hợp sẵn các thành phần sau (theo sơ đồ Fig. 2 trong Installer Manual):
LED indicators (3 đèn):
- LED trái, sáng khi chức năng listen-in đang hoạt động
- LED giữa, sáng khi bảng đang thực hiện kiểm tra pin
- LED phải, sáng khi cellular communicator đang bật
RESET pins, chân kết nối dùng cho quy trình khởi động khẩn cấp (Emergency procedure of the control panel start-up).
RS-232 (TTL) port, cổng lập trình local, kết nối với laptop qua USB-RS.
Battery connection cables, dây đỏ (+) và dây đen (–) kết nối pin dự phòng 12V.
ANT-GSM-I, cáp anten GSM, đầu nối với anten ngoài (khuyến dùng ANT-GSM-E của SATEL). Chỉ kết nối anten khi bảng đã tắt nguồn hoàn toàn. Sau khi cắm anten, khoá nhựa cố định connector phải được đẩy vào đúng vị trí.
SIM1 LED / SIM2 LED, đèn báo SIM đang active. LED sáng kể cả khi slot không có SIM.
SIM1 slot / SIM2 slot, khe cắm nano-SIM. Không nên lắp SIM trước khi lập trình PIN code trong PERFECTA SOFT.
Wireless system module, chỉ có trên PERFECTA 16-WRL và PERFECTA 32-WRL, không có trên PERFECTA 16 tiêu chuẩn.
Mini-jack socket, cổng kết nối microphone (chức năng listen-in).

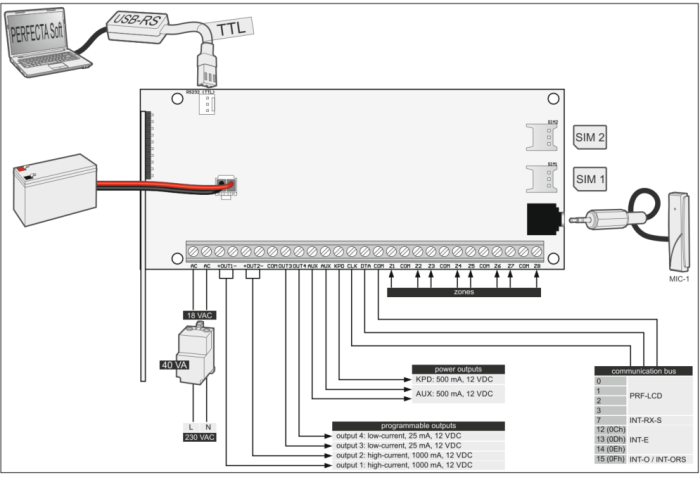

Description of terminals
| Terminal | Mô tả |
|---|---|
| AC | Ngõ vào nguồn AC (18 VAC) |
| +OUT1–, +OUT2– | Output high-current có thể lập trình. Chân "+" luôn có 12 VDC. Chân "–" đóng hoặc ngắt về common ground tùy trạng thái output (active/inactive) và cấu hình cực tính |
| OUT3, OUT4 | Output low-current loại OC (open-collector): ngắt hoặc kéo về common ground |
| COM | Common ground |
| AUX | Ngõ ra nguồn +12 VDC |
| KPD | Ngõ ra nguồn +12 VDC (cho keypad bus) |
| DTA | Data line của communication bus |
| CLK | Clock line của communication bus |
| Z1…Z8 | Zone 1 đến Zone 8 |
Thiết bị cần có để hệ thống hoạt động
PERFECTA 16 là bộ xử lý trung tâm, cần tối thiểu một bàn phím PRF-LCD để vận hành và ít nhất một detector trên zone. PERFECTA 16 chỉ có zone có dây, không hỗ trợ wireless detector MICRA trực tiếp. Danh sách dưới đây để lập BOM đầy đủ.

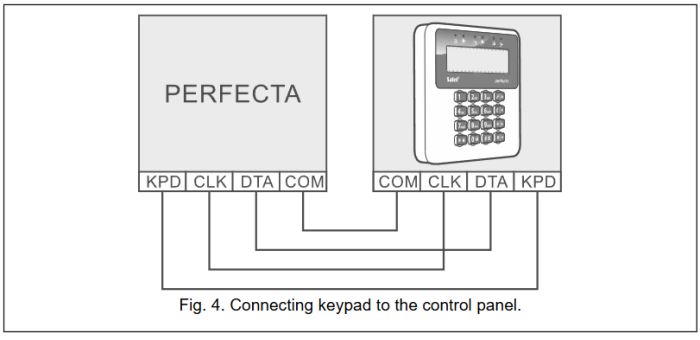

Bàn phím và màn hình điều khiển
PERFECTA 16 bắt buộc cần ít nhất 1 keypad PRF-LCD để vận hành. Dòng PERFECTA dùng bus riêng, không tương thích keypad VERSA hay INT-KLFR của INTEGRA. Tối đa 4 bàn phím trên cùng bus, lưu ý sụt áp nếu bus dài hơn 300m.
| Thiết bị | Model | Kết nối | Ghi chú |
|---|---|---|---|
| PRF-LCD | LCD có dây | Có dây (bus) | Bàn phím tiêu chuẩn dòng PERFECTA |

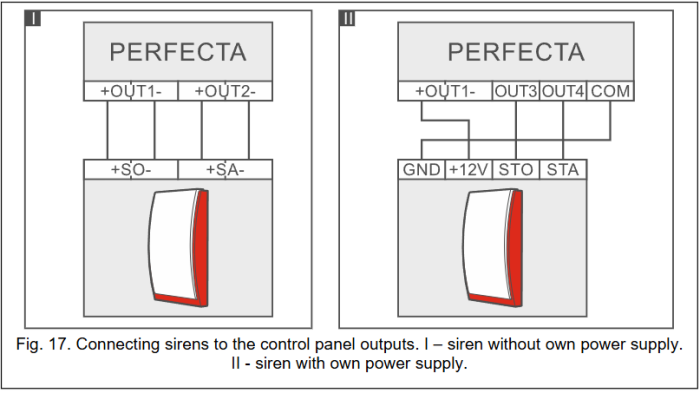

Chuông còi báo động
PERFECTA 16 có 4 output có thể cấu hình kích hoạt còi khi báo động. SP-4001 R và SPL-2030 R phù hợp ngoài trời Grade 2, SPW-210 R và SPW-100 dùng trong nhà. PERFECTA 16 không hỗ trợ còi không dây vì board không có wireless controller.
| Thiết bị | Model | Loại |
|---|---|---|
| SP-4001 R | Còi ngoài trời | Có dây |
| SPW-210 R | Còi trong nhà | Có dây |
| SPW-100 | Còi trong nhà | Có dây |
| SPL-2030 R | Còi ngoài trời | Có dây |
Bộ mở rộng zone và output
PERFECTA 16 có 8 zone onboard. INT-E bổ sung thêm 8 zone, tối đa 1 module để đạt 16 zone tổng. INT-O và INT-ORS bổ sung output relay khi cần điều khiển khóa điện, relay phụ hoặc đèn báo nhiều hơn 4 output sẵn có trên board.
| Module | Chức năng |
|---|---|
| INT-E | +8 zone có dây mỗi module, tối đa 1 module (lên 16 zone) |
| INT-O | +8 output |
| INT-ORS | +8 output relay, lắp thanh DIN |

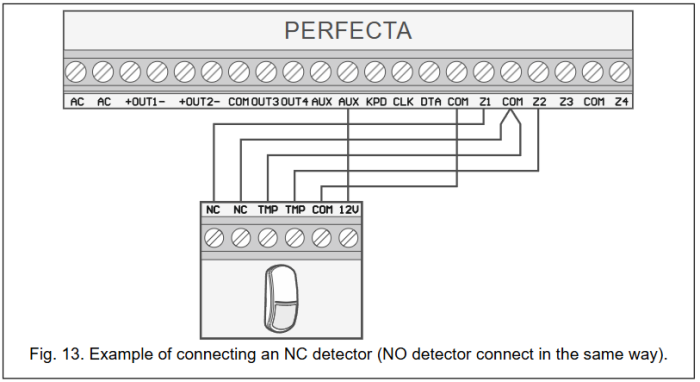

Cảm biến an ninh có dây
PERFECTA 16 chỉ hỗ trợ zone có dây, không có wireless controller tích hợp. SLIM-PIR-LUNA và SLIM-DUAL-LUNA là lựa chọn phổ biến cho phòng trong nhà. S-4 và B-2T dùng cho cửa và cổng, INDIGO cho cửa kính lớn hoặc mặt tiền kính.
| Cảm biến | Model | Loại |
|---|---|---|
| SLIM-PIR-LUNA | PIR trong nhà | Chuyển động |
| SLIM-DUAL-LUNA | PIR + MW trong nhà | Chuyển động kép |
| GRAPHITE | PIR | Chuyển động |
| IVORY | PIR gương quang học | Chuyển động |
| AGATE | Rèm hồng ngoại | Cửa sổ |
| INDIGO | Vỡ kính | Cửa kính |
| S-4 | Từ tính cửa | Cửa, cổng |
| VD-1 | Rung | Tường, két sắt |
Cảm biến miễn nhiễm thú nuôi (Pet immune)
Pet immune phù hợp khi không gian bảo vệ có thú nuôi nặng dưới 25kg đi lại ban đêm. SLIM-PIR-LUNA-PET và SLIM-DUAL-LUNA-PET là phiên bản pet immune của dòng LUNA, hình dạng giữ nguyên giúp dễ thay thế nếu yêu cầu thay đổi về sau.
| Cảm biến | Model | Kết nối |
|---|---|---|
| SLIM-PIR-LUNA-PET | PIR pet immune | Có dây |
| SLIM-DUAL-LUNA-PET | PIR + MW pet immune | Có dây |
Module giao tiếp và giám sát từ xa
PERFECTA 16 tích hợp sẵn telephone communicator và module GSM/GPRS trên bo mạch chính. Lập trình từ xa qua PERFECTA SOFT và giám sát qua app PERFECTA CONTROL đều sử dụng kênh GPRS tích hợp này, không cần thêm module mở rộng.
| Giao tiếp tích hợp | Mô tả |
|---|---|
| Telephone communicator | Báo cáo qua đường PSTN |
| GSM/GPRS tích hợp | Báo cáo cellular, lập trình remote qua PERFECTA SOFT |
Công cụ lập trình và nguồn điện
USB-RS kết nối laptop chạy PERFECTA SOFT để lập trình local lần đầu. TR 40 VA cấp nguồn 18VAC cho panel và bus. APS-412 bổ sung nguồn dự phòng khi bus có nhiều thiết bị hoặc cáp bus dài.
| Thiết bị | Model | Ghi chú |
|---|---|---|
| USB-RS | Converter | Kết nối laptop chạy PERFECTA SOFT |
| TR 40 VA | Transformer | Nguồn 18 VAC |
| APS-412 | Nguồn dự phòng | Cấp nguồn phụ cho bus |
Ứng dụng và khi nào nên chọn PERFECTA 16
Câu trả lời nhanh: PERFECTA 16 phù hợp cho dự án nhà ở, căn hộ, biệt thự và văn phòng nhỏ có từ 8 đến 16 zone cần đấu dây hoàn toàn, khách hàng không yêu cầu detector không dây và ngân sách tối ưu. Khi dự án cần mở rộng trên 16 zone hoặc cần wireless MICRA built-in, chọn PERFECTA 16-WRL hoặc PERFECTA 32-WRL.
Kịch bản triển khai điển hình
Nhà ở đến 200m2 với 8 đến 12 zone PIR, cảm biến từ cửa, detector khói là phạm vi tối ưu của PERFECTA 16. Mainboard có sẵn 8 zone, thêm 1 module INT-E là đủ cho 16 zone hoàn chỉnh mà không cần expander thứ hai. Khách hàng muốn nhận SMS khi có báo động không cần cấu hình thêm vì GSM/GPRS đã built-in với dual SIM.
Văn phòng nhỏ đến 2 tầng với 2 partition riêng biệt (khu văn phòng và khu kho) là use case phổ biến. PERFECTA 16 hỗ trợ 2 partition độc lập, mỗi partition arm/disarm riêng và báo cáo riêng về monitoring station.
Cơ sở kinh doanh yêu cầu kết nối monitoring station qua GSM/GPRS bắt buộc: PERFECTA 16 có sẵn dual nano-SIM, hỗ trợ failover giữa 2 SIM, không cần mua thêm module truyền thông.
Khi nào không nên chọn PERFECTA 16
Khi công trình cải tạo không thể đục tường để đặt cáp cảm biến, PERFECTA 16-WRL là lựa chọn thực tế hơn vì có wireless MICRA built-in. Khi dự án cần trên 16 zone, chuyển sang PERFECTA 32-WRL ngay từ đầu. Khi yêu cầu tích hợp KNX hoặc DALI, PERFECTA không hỗ trợ INT-KNX-2 (chỉ dòng VERSA và INTEGRA mới có), nên xem xét VERSA 10 hoặc INTEGRA 64.
So sánh PERFECTA series
| Tính năng | PERFECTA 16 | PERFECTA 16-WRL | PERFECTA 32-WRL |
|---|---|---|---|
| Zone có dây (mainboard) | 8 | 8 | 8 |
| Zone có dây tối đa | 16 | 16 | 32 |
| Wireless MICRA built-in | Không | Có (433MHz) | Có (433MHz) |
| Zone wireless tối đa | Không | 16 | 32 |
| Output tối đa | 12 | 16 | 16 |
| Ethernet built-in | Không | Không | Không |
| GSM/GPRS built-in | Có (2G dual SIM) | Có (2G dual SIM) | Có (2G dual SIM) |
| Wireless siren MSP-300 | Không | Tối đa 4 | Tối đa 4 |
| Wireless keypad PRF-LCD-WRL | Không | Tối đa 4 | Tối đa 4 |
| Wireless keyfob MICRA | Không | Tối đa 15 | Tối đa 15 |
| Chuẩn | EN 50131 Grade 2 | EN 50131 Grade 2 | EN 50131 Grade 2 |
Thiết bị phụ trợ và khả năng mở rộng
Câu trả lời nhanh: PERFECTA 16 mở rộng qua bus communication tích hợp: thêm zone bằng INT-E, thêm output bằng INT-O/INT-ORS, kết nối từ xa qua GSM/GPRS tích hợp. Không hỗ trợ wireless MICRA detector trực tiếp; chỉ hỗ trợ keyfob 433MHz qua module INT-RX-S riêng.
Keypad
Keypad tiêu chuẩn cho PERFECTA 16 là PRF-LCD: có dây, màn hình LCD 2x16 ký tự, 12 phím số + 4 phím điều hướng, backlit, tamper contact. Mỗi bảng cần ít nhất 1 keypad. Phản hồi keypad có dây nhanh hơn keypad không dây, không có độ trễ.
PERFECTA 16 không hỗ trợ PRF-LCD-WRL (keypad không dây) vì không có wireless controller built-in. PRF-LCD-WRL chỉ dùng được với PERFECTA 16-WRL và PERFECTA 32-WRL.

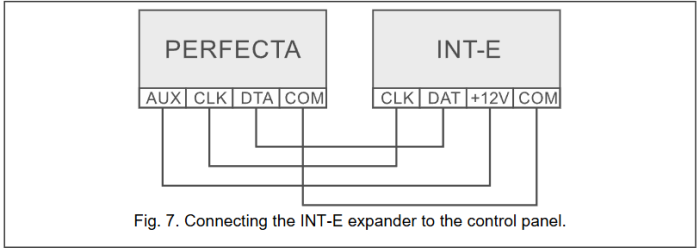

Module mở rộng
- INT-E: Zone expander, thêm 8 zone có dây. Lắp 1 INT-E để đạt 16 zone tối đa.
- INT-O / INT-ORS: Output expander, thêm 8 output có dây. Output tối đa sau INT-O là 12.
- INT-RX-S: Module nhận keyfob 433MHz. Cho phép dùng keyfob SATEL 433MHz để arm/disarm. Không phải wireless detector.
- USB-RS: Bộ chuyển đổi USB-RS232, cần thiết để kết nối laptop với cổng RS-232 (TTL) của bảng khi lập trình local.
Ứng dụng di động PERFECTA CONTROL
App PERFECTA CONTROL (Android/iOS) kết nối qua GPRS hoặc SATEL server dùng IMEI + ID. Người dùng có thể: arm/disarm từng partition, bypass zone, xem event log, xem trạng thái troubles, điều khiển output, nhận push notification. Mỗi bảng có IMEI và ID riêng, thêm bảng vào app bằng mã QR do installer cung cấp.
Cấu hình và phần mềm
Câu trả lời nhanh: PERFECTA 16 lập trình qua PERFECTA SOFT, kết nối local bằng cổng RS-232 (TTL) qua USB-RS, hoặc remote qua GPRS. Cấu hình cơ bản cũng thực hiện được qua service mode trên keypad PRF-LCD.
PERFECTA SOFT
PERFECTA SOFT là phần mềm lập trình chính thức cho dòng PERFECTA. Giao diện chia thành: Hardware (mainboard, GSM phone, keypad, keyfob module, zone module, output module), Partitions, Zones, Outputs, Communication, Reporting, Messaging, SMS control. Kết nối local qua RS-232 (TTL) port trên mainboard dùng USB-RS. Kết nối remote qua GPRS thông qua SATEL server.
Firmware update thực hiện local qua RS-232 (TTL) hoặc remote qua UPSERV update server qua GPRS.
Cấu hình qua keypad
Service mode truy cập bằng service code (mặc định: 12345). Từ service mode có thể: cấu hình zone, output, partition, lập trình địa chỉ keypad, identification thiết bị trên bus, cài đặt SIM card. Phù hợp điều chỉnh nhanh tại công trình mà không cần mang laptop.
Grade 2 mode
Khi bật Grade 2 mode theo EN 50131, các thay đổi áp dụng: mã tối thiểu 5 ký tự, không cho phép quick arm (arm không cần mã), thông tin hiển thị trên keypad bị hạn chế, arm có thể bị từ chối nếu có zone vi phạm hoặc trouble đang hoạt động. Firmware v1.04 bổ sung: khi Grade 2 bật, mất điện AC trên 10 giây mới tạo trouble condition (không tức thì). Bắt buộc test đầy đủ arm/disarm scenarios sau khi bật Grade 2 trước khi bàn giao.
Kinh nghiệm lắp đặt
Phần này tổng hợp từ thực tế triển khai, tập trung vào các điểm dễ sai nhất khi lắp PERFECTA 16 lần đầu.
1. Cáp bus và sụt áp
PERFECTA khuyến dùng cáp unshielded non-twisted (không xoắn đôi). Nếu dùng cáp xoắn đôi, CLK và DTA phải đi qua 2 dây riêng biệt, không đi chung 1 pair xoắn. Sụt áp nguồn cấp trên đường từ PSU đến thiết bị phải nhỏ hơn 1V. Tránh chạy dây bus song song hoặc gần dây 230VAC. Với khoảng cách xa, song song nhiều dây để giảm điện trở, nhưng điện dung ký sinh tăng theo, cần cân bằng.
2. Lập trình địa chỉ keypad
Mỗi keypad PRF-LCD có địa chỉ bus riêng. Khi lắp 2 keypad trở lên, set địa chỉ khác nhau trước khi identification. Có 2 cách set: qua service function trong service mode, hoặc set trực tiếp không cần vào service mode đầy đủ. Sau khi set xong, chạy "Identification of devices" để bảng nhận diện tất cả thiết bị trên bus.
3. Thứ tự khởi động
Trước khi cấp nguồn lần đầu, hoàn thành toàn bộ đấu nối vật lý: keypad, expander, detector, siren. Mainboard chứa linh kiện nhạy tĩnh điện, không chạm tay trực tiếp khi chưa nối đất. Khi khởi động lần đầu, làm theo "First steps after starting-up" trong installer manual: verify identification, set clock, đổi mã.
4. SIM card và cấu hình báo cáo
Dual nano-SIM cho phép cấu hình 2 SIM với ưu tiên khác nhau. Test transmission bắt buộc sau khi cấu hình reporting để xác nhận kết nối với monitoring station. Cấu hình "Number of attempts" và "Interval between attempts" (thêm từ firmware v1.04) để tránh flooding khi kết nối không ổn định.
5. Đổi mã mặc định bắt buộc
Mã service mặc định là 12345, mã user 15 mặc định là 1111. Cả hai là thông tin public trong manual Satel. Đổi ngay khi commissioning, trước khi bàn giao. Ghi lại mã service vào hồ sơ dự án và lưu ở nơi an toàn tách biệt.
Kết luận
PERFECTA 16 là lựa chọn hợp lý cho dự án nhà ở và văn phòng nhỏ cần hệ thống báo động có dây tiêu chuẩn, tích hợp GSM/GPRS mà không phát sinh chi phí module truyền thông bổ sung. 16 zone có dây, 2 partition, 15 users và event log 3.584 sự kiện đủ cho hơn 90% dự án dân dụng. Khi công trình cần detector không dây hoặc keypad không dây, bước tiếp theo là PERFECTA 16-WRL với wireless MICRA 433MHz built-in.
Để tư vấn lựa chọn giữa PERFECTA 16, PERFECTA 16-WRL và PERFECTA 32-WRL dựa trên bản vẽ thực tế, liên hệ đội kỹ thuật KNXStore qua knxstore.vn.
