PERFECTA 16-WRL là gì và dùng được với thiết bị nào?
PERFECTA 16-WRL là bảng báo động của Satel tích hợp sẵn wireless controller MICRA 433MHz trên mainboard, hỗ trợ đồng thời 16 zone có dây và tối đa 16 detector không dây MICRA mà không cần module wireless controller bổ sung. Đây là điểm khác biệt cốt lõi so với PERFECTA 16 (chỉ có zone có dây). Bảng tích hợp thêm GSM/GPRS 2G dual nano-SIM để báo cáo sự kiện về monitoring station.
PERFECTA 16-WRL làm việc với keypad có dây PRF-LCD và keypad không dây PRF-LCD-WRL (tối đa 4 keypad không dây). Detector không dây MICRA 433MHz kết nối trực tiếp với bảng: MPD-300, MPD-310, MMD-300, MMD-302, MGD-300, MFD-300, MSD-300, MSD-350, MSP-300 (siren), MXD-300 và PRF-LCD-WRL. Không cần module trung gian ACU-120, ACU-220 hay MTX-300 vì controller đã tích hợp.
Thông số kỹ thuật mainboard

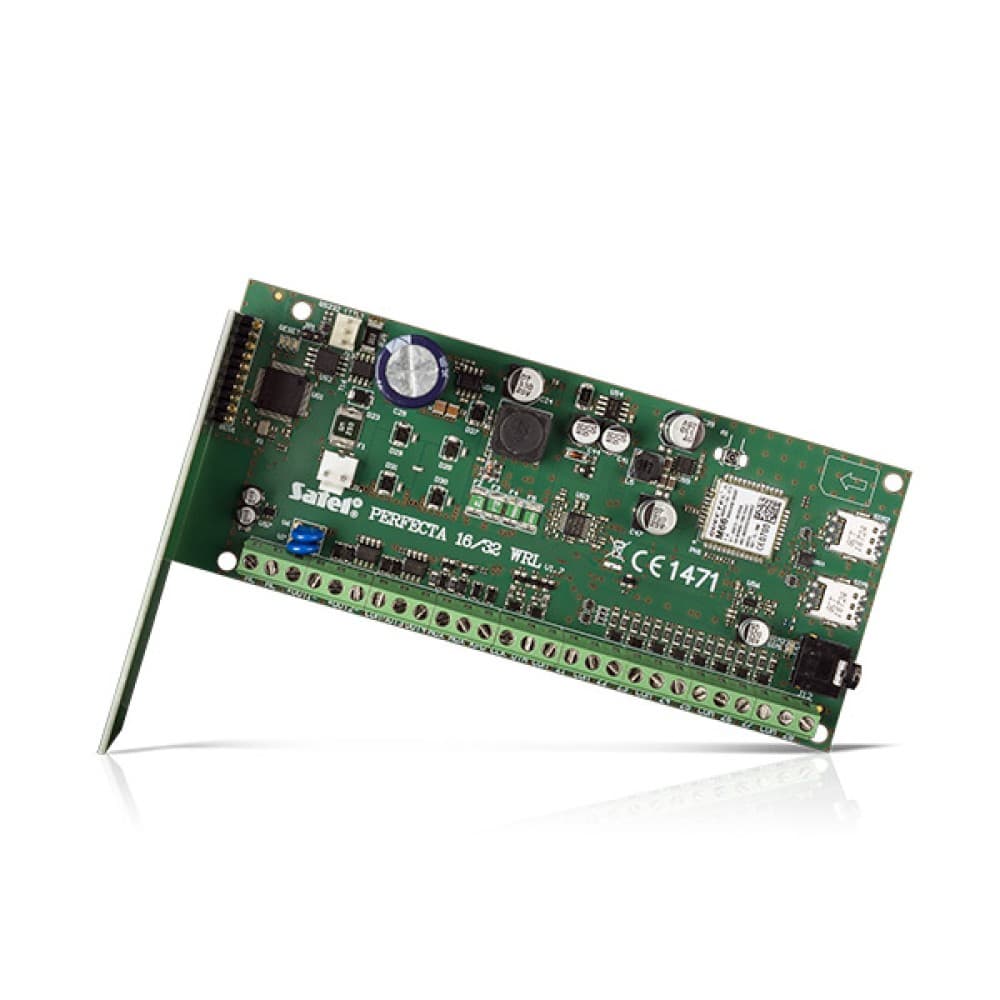

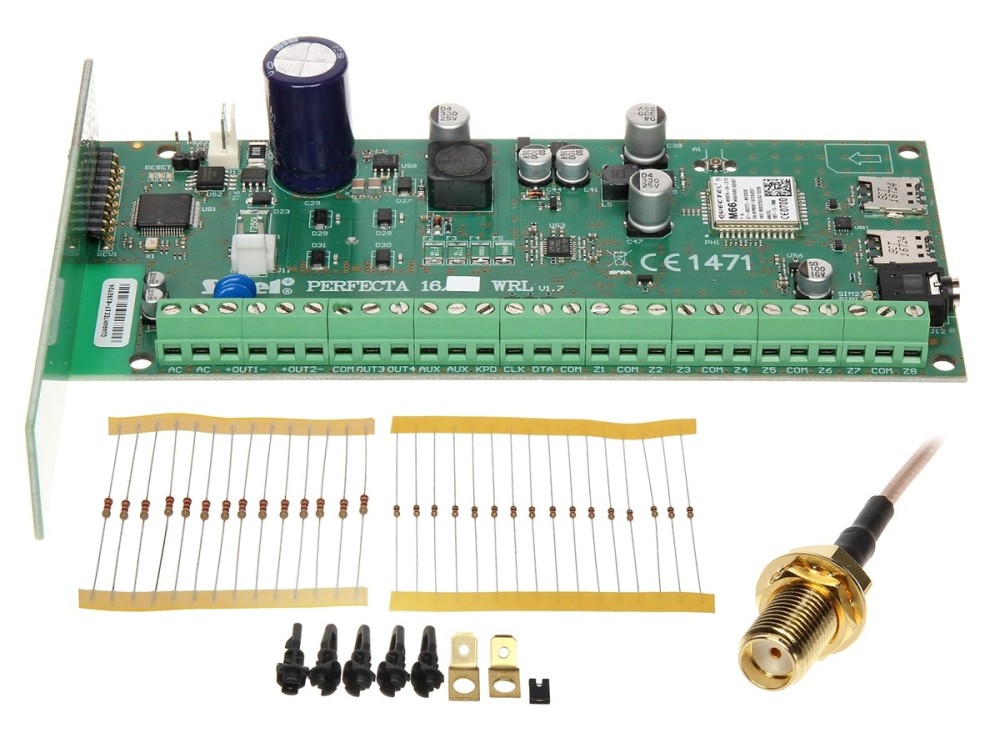

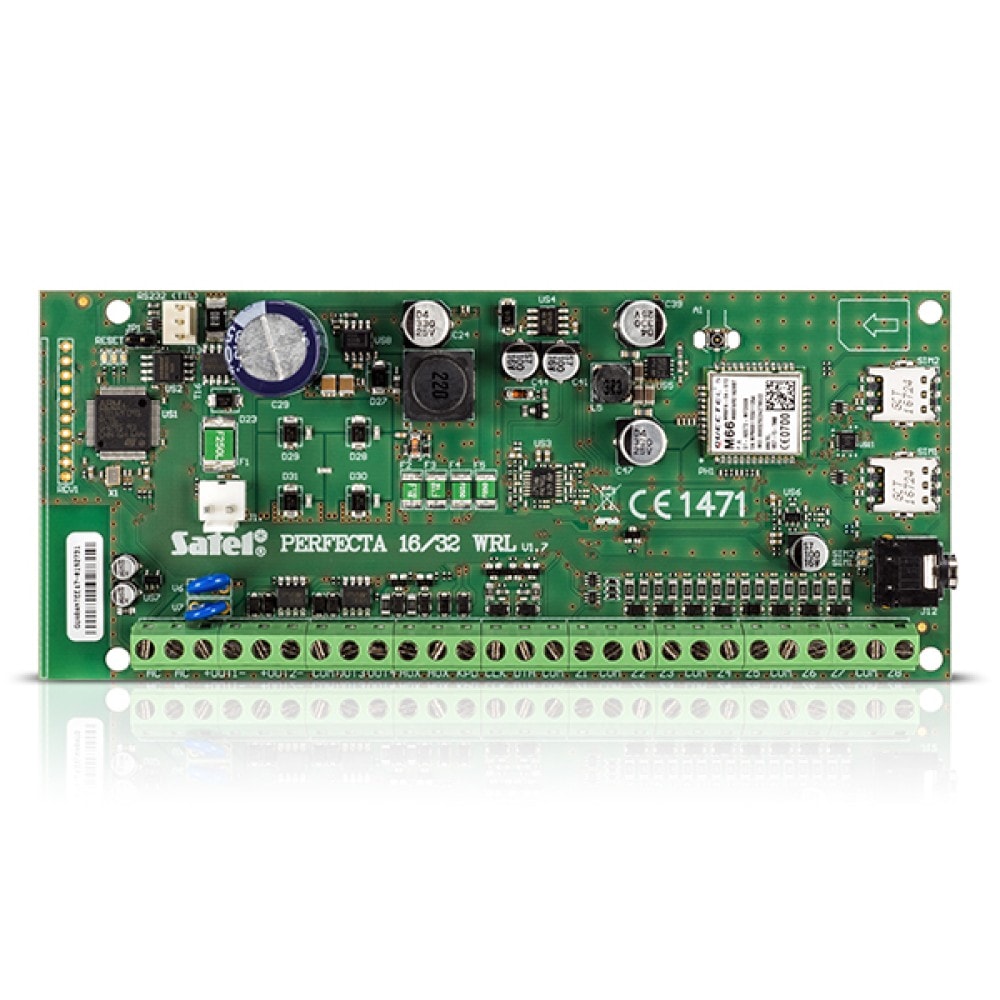

PERFECTA 16-WRL là mainboard báo động tích hợp sẵn receiver MICRA 433MHz ngay trên board, cho phép kết nối tối đa 16 detector không dây mà không cần thêm module controller riêng. Ngoài ra board có 8 zone có dây onboard, PSU 2A/12VDC và telephone communicator.
LED indicators trên mainboard
- Left LED, ON khi chức năng listen-in (nghe lén từ xa) đang hoạt động
- Center LED, ON khi đang thực hiện kiểm tra ắc-qui
- Right LED, ON khi cellular communicator (GSM) đang bật
Các cổng và kết nối trên mainboard
- RESET pins, chân reset khẩn cấp để khởi động lại bảng (xem "Emergency procedure of the control panel start-up")
- RS-232 (TTL) port, cổng lập trình, kết nối máy tính qua USB-RS
- Battery connection cables, dây kết nối ắc-qui dự phòng (đỏ = +, đen = −)
- ANT-GSM-I, cáp anten GSM / đầu nối anten (anten khuyến nghị: ANT-GSM-E của SATEL). Chỉ kết nối anten khi bảng đã tắt nguồn; sau khi kết nối, khóa chốt nhựa cố định đầu nối
- SIM1 LED, ON khi SIM card lắp trong slot SIM1 đang hoạt động
- SIM2 LED, ON khi SIM card lắp trong slot SIM2 đang hoạt động. Lưu ý: SIM1 hoặc SIM2 LED vẫn ON dù chưa lắp card
- SIM1 slot, khe lắp SIM card thứ nhất
- SIM2 slot, khe lắp SIM card thứ hai. Không nên lắp SIM card trước khi lập trình mã PIN trong bảng
- Wireless system module, module hệ thống không dây MICRA (chỉ có trên PERFECTA 16-WRL và PERFECTA 32-WRL)
- Mini-jack socket, cổng kết nối microphone
Description of terminals
| Terminal | Mô tả |
|---|---|
| AC | Nguồn vào xoay chiều (18 VAC) |
| +OUT1−, +OUT2− | Ngõ ra high-current lập trình được. Cực "+" luôn có 12 VDC. Cực "−" đóng/ngắt mass tùy trạng thái output (active/inactive) và cực tính |
| OUT3, OUT4 | Ngõ ra low-current lập trình được, kiểu OC (ngắt mass / nối mass) |
| COM | Mass chung (common ground) |
| AUX | Ngõ ra nguồn +12 VDC |
| KPD | Ngõ ra nguồn +12 VDC (cho keypad) |
| DTA | Data bus giao tiếp |
| CLK | Clock bus giao tiếp |
| Z1...Z8 | Các zone 1 đến 8 (hardwired trên mainboard) |
Cả 2 loại zone hoạt động độc lập: zone có dây (tối đa 16 zone khi lắp thêm INT-E) và zone MICRA 433MHz (tối đa 16 detector). Tổng zone giám sát đạt 32 trong cấu hình đầy đủ. Keypad bus hỗ trợ tối đa 4 PRF-LCD.
PERFECTA 16-WRL dùng MICRA 433MHz, không phải ABAX 2 (868MHz). Không tương thích với ACU-220 hay ACU-280. Cũng không hỗ trợ INT-KNX-2, đây là giới hạn chung của toàn dòng PERFECTA.
Panel đạt chuẩn EN 50131 Grade 2. Lập trình qua PERFECTA SOFT, kết nối local bằng USB-RS hoặc remote qua GPRS tích hợp.
Thiết bị cần có để hệ thống hoạt động
PERFECTA 16-WRL tích hợp sẵn wireless controller MICRA 433MHz trên mainboard, không cần thêm module controller riêng để dùng detector không dây. Tối thiểu cần một bàn phím PRF-LCD và ít nhất một detector (có dây hoặc không dây MICRA).
Bàn phím và màn hình điều khiển
PERFECTA 16-WRL cần ít nhất 1 keypad PRF-LCD để vận hành, tối đa 4 bàn phím trên bus. Dòng PERFECTA dùng bus riêng, không tương thích keypad VERSA hay INT-KLFR của INTEGRA. Nếu bus dài hơn 300m, cần kiểm tra sụt áp trước khi lắp thêm bàn phím.
| Thiết bị | Model | Kết nối | Ghi chú |
|---|---|---|---|
| PRF-LCD | LCD có dây | Có dây (bus) | Bàn phím tiêu chuẩn dòng PERFECTA |
Chuông còi báo động
Output trên PERFECTA 16-WRL kích hoạt còi có dây qua relay. SP-4001 R phù hợp ngoài trời, SPW-210 R cho trong nhà. MSP-300 R là còi không dây MICRA phù hợp khi không tiện kéo cáp đến vị trí lắp còi, hoạt động thông qua wireless MICRA 433MHz tích hợp sẵn trên board.
| Thiết bị | Model | Loại |
|---|---|---|
| SP-4001 R | Còi ngoài trời | Có dây |
| SPW-210 R | Còi trong nhà | Có dây |
| MSP-300 R | Còi ngoài trời | Không dây MICRA (output 13-16) |
Bộ mở rộng zone và output
PERFECTA 16-WRL có 8 zone có dây onboard và 16 zone wireless MICRA riêng biệt. INT-E bổ sung thêm 8 zone có dây, tối đa 1 module. INT-O và INT-ORS bổ sung output relay cho ứng dụng cần điều khiển nhiều thiết bị ngoại vi.
| Module | Chức năng |
|---|---|
| INT-E | +8 zone có dây, tối đa 1 module |
| INT-O | +8 output |
| INT-ORS | +8 output relay, lắp thanh DIN |
Cảm biến an ninh có dây
Zone có dây Z1-Z8 chấp nhận NC, NO, Single EOL và Double EOL. SLIM-PIR-LUNA và SLIM-DUAL-LUNA phù hợp phòng trong nhà. AGATE dùng cho cửa sổ dạng rèm hồng ngoại, S-4 cho cửa và cổng có dây thông thường.
| Cảm biến | Model | Loại |
|---|---|---|
| SLIM-PIR-LUNA | PIR trong nhà | Chuyển động |
| SLIM-DUAL-LUNA | PIR + MW trong nhà | Chuyển động kép |
| AGATE | Rèm hồng ngoại | Cửa sổ |
| S-4 | Từ tính cửa | Cửa, cổng |
| INDIGO | Vỡ kính | Cửa kính |
Cảm biến không dây MICRA 433MHz (tích hợp sẵn)
PERFECTA 16-WRL tích hợp sẵn receiver MICRA 433MHz, hỗ trợ tối đa 16 detector không dây. Danh sách thiết bị tương thích trực tiếp:
| Model | Loại thiết bị | Ứng dụng | Ghi chú |
|---|---|---|---|
| MPD-300 | PIR không dây | Phòng ngủ, hành lang | |
| MPD-310 | PIR không dây (pet immune) | Nhà có thú nuôi | Miễn nhiễm vật nuôi dưới 20kg |
| MMD-300 | Công tắc từ cửa không dây | Cửa ra vào, cổng | |
| MMD-302 | Công tắc từ cửa không dây | Cửa cuốn, cổng điện | Có input cho roller shutter |
| MSD-300 | Báo khói không dây | Phòng ngủ, hành lang | |
| MSD-350 | Báo nhiệt không dây | Bếp, garage | Dùng nơi có khói bụi thường xuyên |
| MFD-300 | Chống ngập không dây | Nhà bếp, toilet, hầm | |
| MGD-300 | Vỡ kính không dây | Cửa kính, mặt tiền kính | |
| MXD-300 | Cảm biến đa chức năng | Cửa ra vào, cổng | Hệ thống nhận dạng như MMD-302 |
| MSP-300 R | Còi ngoài trời không dây | Mặt tiền, tường ngoài | |
| PRF-LCD-WRL | Bàn phím LCD không dây | Cửa phụ, phòng ngủ chính | Tối đa 4 bàn phím không dây/hệ thống |
| MPT-350 | Keyfob điều khiển từ xa | Người dùng di chuyển | Arm/disarm từ xa |
| MRU-300 | Bộ lặp tín hiệu RF | Tầng trung gian, khu xa | Mở rộng vùng phủ sóng |
Giới hạn không dây
Tầm xa tối đa ngoài trời đạt 400m theo công bố nhà sản xuất. Tường bê tông dày hoặc vật cản kim loại làm giảm đáng kể con số này trong thực tế. Với dự án diện tích lớn hoặc nhiều tầng, cần tính đến MRU-300: đặt ở tầng trung gian hoặc điểm trung tâm giữa board và detector xa nhất để duy trì kết nối ổn định.
Cảm biến miễn nhiễm thú nuôi (Pet immune)
Pet immune phù hợp không gian có thú nuôi dưới 25kg. SLIM-PIR-LUNA-PET và SLIM-DUAL-PET là hai lựa chọn có dây, hình dạng nhỏ gọn phù hợp lắp trong góc phòng hoặc hành lang hẹp.
| Cảm biến | Model | Kết nối |
|---|---|---|
| SLIM-PIR-LUNA-PET | PIR pet immune | Có dây |
| SLIM-DUAL-PET | PIR + MW pet immune | Có dây |
Module giao tiếp và giám sát từ xa
PERFECTA 16-WRL tích hợp sẵn telephone communicator và module GSM/GPRS trên bo mạch chính. Lập trình từ xa qua PERFECTA SOFT và giám sát qua app PERFECTA CONTROL đều thực hiện qua kênh GPRS tích hợp, không cần thêm module mở rộng.
| Giao tiếp tích hợp | Mô tả |
|---|---|
| Telephone communicator | Báo cáo qua đường PSTN |
| GSM/GPRS tích hợp | Báo cáo cellular, lập trình remote qua PERFECTA SOFT |
Công cụ lập trình và nguồn điện
USB-RS kết nối laptop chạy PERFECTA SOFT để lập trình local. TR 40 VA cấp nguồn 18VAC. APS-412 bổ sung nguồn phụ khi bus có nhiều thiết bị.
| Thiết bị | Model | Ghi chú |
|---|---|---|
| USB-RS | Converter | Kết nối laptop chạy PERFECTA SOFT |
| TR 40 VA | Transformer | Nguồn 18 VAC |
| APS-412 | Nguồn dự phòng | Cấp nguồn phụ |
Ứng dụng và khi nào nên chọn PERFECTA 16-WRL
Câu trả lời nhanh: PERFECTA 16-WRL là lựa chọn khi dự án cần detector không dây MICRA (công trình cải tạo không thể đục tường, hoặc nhà hiện hữu cần thêm cảm biến mới), hoặc khi muốn kết hợp zone có dây cho khu vực chính với zone không dây cho khu vực phụ. Nếu toàn bộ zone đều có dây và không có nhu cầu wireless trong tương lai, PERFECTA 16 tiết kiệm chi phí hơn.
Kịch bản triển khai điển hình
Công trình cải tạo biệt thự hoặc căn hộ hiện hữu là use case mạnh nhất của PERFECTA 16-WRL. Trong các công trình này, tường đã hoàn thiện, không thể hoặc quá tốn kém để âm tường thêm cáp. Với wireless MICRA built-in, installer chỉ cần chạy cáp từ bảng ra 1 đến 2 điểm chính, phần còn lại dùng detector không dây. Pin detector MICRA thường kéo dài 1 đến 3 năm tùy tần suất hoạt động, bảng giám sát và cảnh báo khi pin yếu.
Dự án nhà ở mới xây có tổng zone vừa đủ 16: 8 đến 10 zone có dây cho cửa chính, cổng, sân thượng, kết hợp 4 đến 6 detector không dây MICRA cho phòng ngủ, phòng khách. Chi phí tổng thấp hơn so với phải kéo cáp thêm và ẩn tường.
Dự án nhà kho, xưởng sản xuất có diện tích lớn và tường bê tông dày: wireless MICRA xử lý được các khu vực xa trung tâm mà không cần chạy cáp dài. Lưu ý cần tính toán range của MICRA khi có vách ngăn kim loại hoặc tường cốt thép vì sẽ giảm tầm phủ.
Khi nào không nên chọn PERFECTA 16-WRL
Khi toàn bộ công trình mới xây, kéo dây được hoàn toàn, và không có kế hoạch mở rộng wireless trong tương lai, PERFECTA 16 là lựa chọn tiết kiệm chi phí hơn. Khi dự án cần trên 16 zone không dây hoặc trên 16 zone có dây, chuyển thẳng sang PERFECTA 32-WRL. Khi yêu cầu tích hợp KNX hoặc DALI, PERFECTA không hỗ trợ INT-KNX-2, nên xem xét INTEGRA 64 thay thế.
So sánh PERFECTA series
| Tính năng | PERFECTA 16 | PERFECTA 16-WRL | PERFECTA 32-WRL |
|---|---|---|---|
| Zone có dây (mainboard) | 8 | 8 | 8 |
| Zone có dây tối đa | 16 | 16 | 32 |
| Wireless MICRA built-in | Không | Có (433MHz) | Có (433MHz) |
| Zone wireless tối đa | Không | 16 | 32 |
| Output tối đa | 12 | 16 (13-16 cho MSP-300) | 16 (13-16 cho MSP-300) |
| Ethernet built-in | Không | Không | Không |
| GSM/GPRS built-in | Có (2G dual SIM) | Có (2G dual SIM) | Có (2G dual SIM) |
| Wireless siren MSP-300 | Không | Tối đa 4 | Tối đa 4 |
| Wireless keypad PRF-LCD-WRL | Không | Tối đa 4 | Tối đa 4 |
| Wireless keyfob MPT-350 | Không | Tối đa 15 | Tối đa 15 |
| Chuẩn | EN 50131 Grade 2 | EN 50131 Grade 2 | EN 50131 Grade 2 |
Thiết bị phụ trợ và khả năng mở rộng
Câu trả lời nhanh: PERFECTA 16-WRL hỗ trợ đầy đủ hệ sinh thái MICRA 433MHz (detector, siren, keypad, keyfob) mà không cần module controller trung gian. Mở rộng zone có dây qua INT-E, output qua INT-O/INT-ORS, kết nối từ xa qua GSM/GPRS tích hợp.
Detector không dây MICRA tương thích
Tất cả detector MICRA 433MHz dưới đây kết nối trực tiếp với PERFECTA 16-WRL, không cần module trung gian:
- MPD-300 / MPD-310 / MPD-310 Pet: PIR không dây, pet immunity tới 20kg (MPD-310 Pet)
- MMD-300: Cảm biến từ cửa sổ/cửa đi không dây
- MMD-302: Cảm biến từ kết hợp input cho roller shutter detector
- MGD-300: Detector vỡ kính không dây
- MFD-300: Detector ngập nước không dây
- MSD-300 / MSD-350: Detector khói và nhiệt không dây
- MXD-300: Detector đa chức năng không dây (identify là MMD-302)
- MSP-300: Siren ngoài trời không dây (output riêng 13-16)
- MRU-300: Bộ khuếch đại tín hiệu radio MICRA
- PRF-LCD-WRL: Keypad không dây LCD MICRA
Lưu ý quan trọng: MPD-310 và MPD-310 Pet được bảng identify là MPD-300. MSD-350 được identify là MSD-300. MXD-300 được identify là MMD-302. Khi planning BOM, dùng model type tương ứng trong PERFECTA SOFT.
Keypad
Keypad có dây PRF-LCD kết nối qua bus có dây, phản hồi tức thì. Keypad không dây PRF-LCD-WRL kết nối qua MICRA 433MHz, tiện lợi khi không thể kéo dây, nhưng phản hồi chậm hơn và cần thay pin. Nếu không sử dụng trong 20 giây, keypad không dây vào chế độ inactive (tắt màn hình, đèn, âm thanh).
Module mở rộng có dây
- INT-E: Zone expander, thêm 8 zone có dây. Lắp 1 INT-E để đạt 16 zone có dây tối đa.
- INT-O / INT-ORS: Output expander, thêm 8 output có dây. Output 13-16 trên mainboard dành cho siren không dây MSP-300.
- USB-RS: Bộ chuyển đổi USB-RS232 để lập trình local.
Keyfob MICRA
Keyfob MPT-350 (MICRA ecosystem) kết nối trực tiếp với PERFECTA 16-WRL, không cần INT-RX-S. Tối đa 15 keyfob. Mỗi keyfob có tới 6 chức năng điều khiển có thể cấu hình: arm full/day/night, disarm, trigger panic/fire/medical, điều khiển output.
Cấu hình và phần mềm
Câu trả lời nhanh: PERFECTA 16-WRL lập trình qua PERFECTA SOFT, kết nối local bằng cổng RS-232 (TTL) qua USB-RS, hoặc remote qua GPRS. Cấu hình wireless device (thêm/xóa MICRA detector) thực hiện qua PERFECTA SOFT hoặc service mode trên keypad.
PERFECTA SOFT và cấu hình wireless
PERFECTA SOFT là phần mềm lập trình chính thức. Với PERFECTA 16-WRL, PERFECTA SOFT có thêm section cho wireless: cấu hình từng MICRA detector (zone assignment, sensitivity, supervision), keypad không dây, keyfob MPT-350, siren MSP-300. Thêm thiết bị wireless theo quy trình: bật "adding new devices" mode trên bảng qua service mode, sau đó kích hoạt detector để bảng học địa chỉ radio. Xóa thiết bị wireless thực hiện tương tự qua "removing devices" mode.
Kết nối local qua RS-232 (TTL) port + USB-RS. Remote qua GPRS tích hợp dùng SATEL server.
Quản lý zone số và địa chỉ
Zone numbering trong PERFECTA 16-WRL: zone 1-8 là hardwired trên mainboard, zone 9-16 có thể từ INT-E (hardwired) hoặc từ wireless MICRA. Zone wireless MICRA được đánh số tiếp nối sau hardwired zones. Output 1-12 là hardwired (mainboard + INT-O), output 13-16 dành riêng cho siren không dây MSP-300.
Grade 2 mode
Khi bật Grade 2 mode theo EN 50131, các thay đổi áp dụng: mã tối thiểu 5 ký tự, không cho phép quick arm, thông tin hiển thị trên keypad bị hạn chế, arm có thể bị từ chối nếu có zone vi phạm hoặc trouble. Firmware v1.04: mất điện AC trên 10 giây mới tạo trouble condition khi Grade 2 bật. Test đầy đủ trước khi bàn giao.
Kinh nghiệm lắp đặt
Phần này tổng hợp từ thực tế triển khai, tập trung vào các điểm đặc thù của PERFECTA 16-WRL so với phiên bản có dây.
1. Planning range wireless MICRA
Range 433MHz của MICRA bị ảnh hưởng bởi vật liệu xây dựng: tường gạch thường giảm 20-30%, tường bê tông cốt thép giảm 40-60%, tường có lõi kim loại có thể block hoàn toàn. Satel khuyến cáo khảo sát signal level (radio signal test trong PERFECTA SOFT) trước khi confirm vị trí đặt detector. Dùng MRU-300 (repeater, identify là MMD-300) để khuếch đại tín hiệu cho khu vực xa hoặc bị che chắn.
2. Tránh nhiễu 433MHz
Hệ thống MICRA dùng giao tiếp two-way có mã hóa. Tuy nhiên, nếu khu vực lắp đặt có nhiều thiết bị 433MHz khác (remote cổng, thiết bị IoT 433MHz), nên test xem có nhiễu ảnh hưởng đến supervision report không. Bảng cảnh báo khi không nhận được tín hiệu định kỳ từ detector.
3. Thêm/xóa wireless device đúng quy trình
Không tự ý reset detector MICRA trước khi xóa khỏi bảng. Quy trình chuẩn: vào service mode trên PERFECTA SOFT hoặc keypad => chọn "removing wireless device" => chọn zone tương ứng => xác nhận. Nếu xóa sai quy trình, bảng tiếp tục giám sát địa chỉ radio cũ và báo "absence" liên tục.
4. Cáp bus cho zone có dây
Phần zone có dây của PERFECTA 16-WRL giống hoàn toàn với PERFECTA 16. Dùng cáp unshielded non-twisted. CLK và DTA không đi chung 1 pair xoắn. Sụt áp nguồn cấp nhỏ hơn 1V. Tránh song song với dây 230VAC.
5. Đổi mã mặc định bắt buộc
Mã service mặc định là 12345, mã user 15 mặc định là 1111. Đổi ngay khi commissioning, trước khi bàn giao. Ghi lại mã service vào hồ sơ dự án và lưu ở nơi an toàn tách biệt với tài liệu bàn giao người dùng.
Kết luận
PERFECTA 16-WRL giải quyết bài toán cụ thể: dự án cần hệ thống báo động tiêu chuẩn nhưng không thể hoặc không muốn kéo cáp đến toàn bộ điểm cảm biến. Wireless MICRA 433MHz built-in loại bỏ chi phí và phức tạp của module controller riêng, trong khi vẫn giữ nguyên khả năng dùng zone có dây cho các vị trí chính. GSM/GPRS dual SIM đảm bảo báo cáo về monitoring station mà không cần phụ kiện thêm.
Khi dự án có trên 16 zone wireless hoặc trên 16 zone có dây, bước tiếp theo là PERFECTA 32-WRL. Khi cần thêm Ethernet built-in, xem PERFECTA-IP 32-WRL. Liên hệ đội kỹ thuật KNXStore qua knxstore.vn để được tư vấn lựa chọn và thiết kế hệ thống.
