Cảm biến vỡ kính không dây Satel MGD-300 - ABAX 433MHz, tự cung cấp pin 3 năm

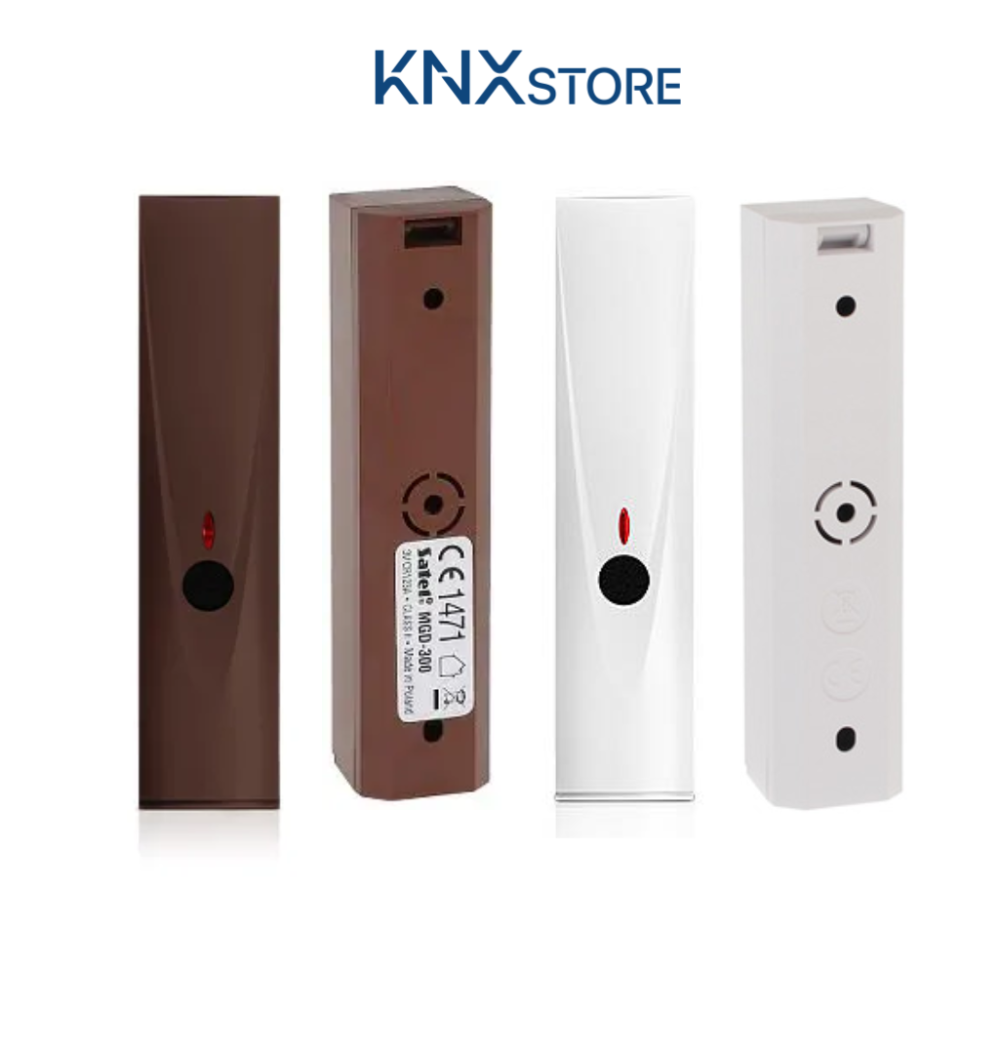

Satel MGD-300 là phiên bản không dây của cảm biến vỡ kính kỹ thuật số Satel, hoạt động trên dải tần ABAX 433MHz. Không cần kéo dây từ panel đến cảm biến, phù hợp cho công trình cải tạo, tòa nhà cũ không có hạ tầng dây sẵn, hoặc vị trí lắp đặt khó kéo dây. Pin CR123A 3V cung cấp điện trong tối đa 3 năm, và trạng thái pin được giám sát liên tục, báo về panel khi điện áp giảm dưới ngưỡng. Sóng RF đạt tới 400m ngoài trời trống với PERFECTA và 200m với VERSA-MCU, MICRA, MTX-300.

Phân tích âm thanh 2 đường và ngưỡng kích báo

MGD-300 áp dụng cùng thuật toán với INDIGO và MAGENTA: yêu cầu tiếng va đập tần số thấp xuất hiện trước, tiếp theo trong vòng 4 giây là tiếng vỡ tần số cao. Khi đủ điều kiện, cảm biến gửi tín hiệu radio về controller ABAX và đèn LED sáng 2 giây.

Độ nhạy điều chỉnh bằng biến trở trên bo mạch. Trong môi trường phòng hút âm nhiều (rèm dày, thảm), cần tăng biến trở và kiểm tra lại với INDIGO TESTER trước khi cố định cảm biến.

Truyền định kỳ và giám sát hệ thống

Mỗi 15 phút, MGD-300 gửi 1 lần truyền chứa trạng thái tamper và mức pin. Controller ABAX sử dụng dữ liệu này để xác nhận thiết bị còn hoạt động. Nếu panel không nhận được truyền định kỳ trong thời gian quy định, hệ thống báo sự kiện "mất liên lạc" (loss of supervision).

Khi điện áp pin giảm dưới 2,6V, mỗi lần truyền đều đính kèm cờ low battery. Panel hiển thị cảnh báo thay pin, tách biệt với báo động thực.

LED indicator và chế độ test

LED hoạt động trong 20 phút sau khi lắp pin hoặc mở tamper, và trong suốt chế độ test. LED hiển thị: nhấp nháy ngắn 80ms mỗi lần truyền định kỳ, nhấp nháy 3 giây/lần trong test mode, sáng 2 giây khi có báo động.

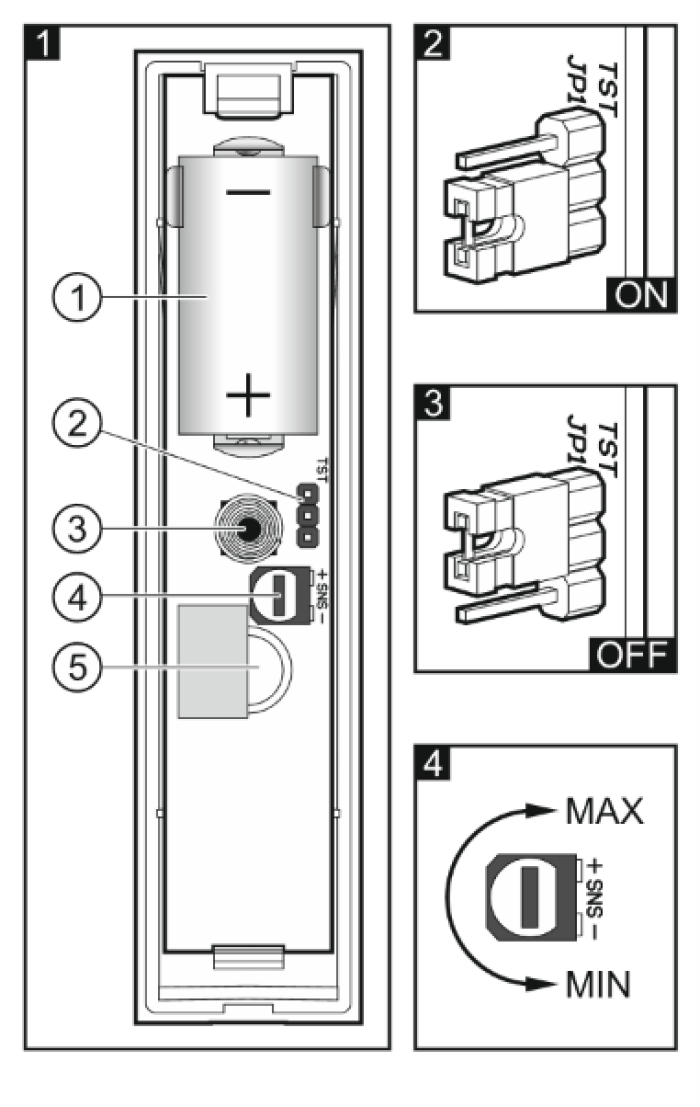

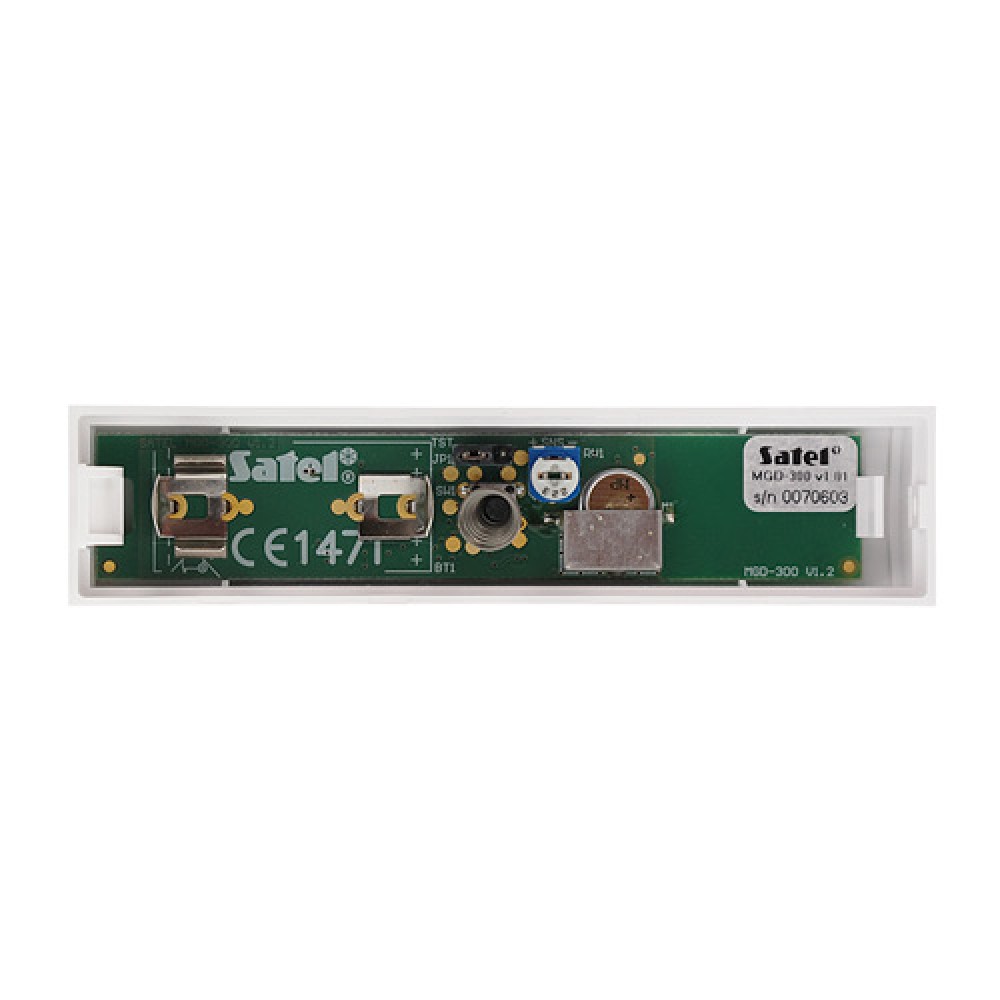

Jumper TST bật test mode: cảm biến báo alarm chỉ với tiếng vỡ kính (không cần va đập trước). Dùng khi đánh giá vị trí lắp với INDIGO TESTER. Phải tắt test mode trước khi đưa vào vận hành.

Lắp đặt và vị trí tối ưu

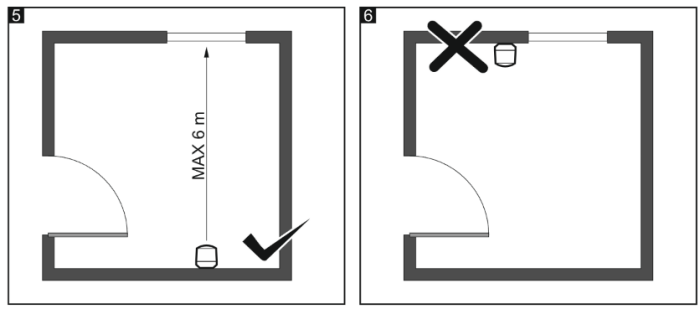

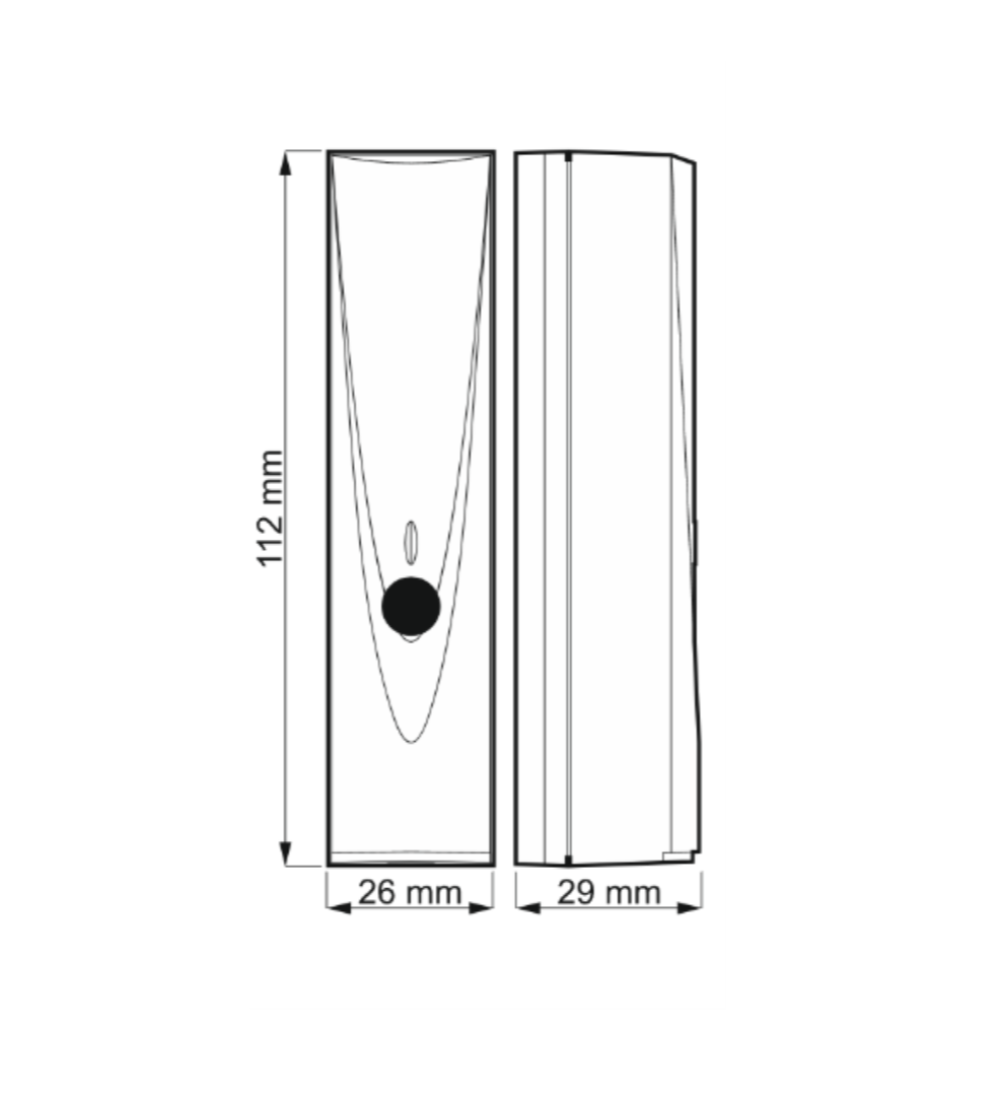

Vị trí lắp đặt là yếu tố quyết định hiệu quả của MGD-300. Cảm biến cần được đặt trên tường đối diện với kính cần bảo vệ, microphone hướng thẳng vào mặt kính, khoảng cách tối đa 6m. Không lắp trên cùng tường với kính vì sóng âm phản xạ sẽ làm giảm độ chính xác phát hiện đáng kể.

Một số nguyên tắc thực tế cần lưu ý khi triển khai:

Chiều cao lắp: Khuyến nghị 2-2,5m từ sàn. Lắp quá cao làm tăng khoảng cách đến kính và giảm độ nhạy. Lắp quá thấp dễ bị tác động bởi tiếng ồn tần thấp từ xe cộ hay máy móc dưới sàn.

Vật liệu phòng: Phòng có nhiều vật hút âm (rèm dày, thảm trải sàn, sofa bọc) làm suy giảm âm thanh vỡ kính. Trong những không gian này cần tăng biến trở độ nhạy và bắt buộc kiểm tra lại bằng INDIGO TESTER trước khi cố định vĩnh viễn.

Tránh nguồn nhiễu âm: Không lắp gần loa, TV, máy in công nghiệp, hay bất kỳ thiết bị phát âm thanh tần cao. Máy lạnh inverter cũng có thể phát tiếng ồn tần số gần với dải phát hiện của cảm biến trong một số điều kiện.

Che khuất trường nhìn: Cảm biến cần "nhìn thấy" kính được bảo vệ, không bị che bởi cột, vách ngăn hay đồ nội thất lớn. MGD-300 phát hiện âm thanh chứ không phải ánh sáng, nhưng vật cản lớn giữa cảm biến và kính vẫn làm giảm biên độ âm thanh tiếp nhận.

Kiểm tra tín hiệu RF trước khi cố định: Sau khi enroll thiết bị vào hệ thống, kiểm tra signal level tại vị trí lắp thực tế. Tường bê tông cốt thép, sàn nhiều lớp, hay vị trí góc khuất có thể làm tầm RF thực tế thấp hơn nhiều so với con số 200m/400m ngoài trời trống.

Tương thích hệ thống Satel

MGD-300 hoạt động với các panel và controller sau:

PERFECTA 16-WRL và PERFECTA 32-WRL: tầm RF 400m ngoài trời trống, phù hợp mặt bằng lớn.

MICRA (firmware 3.00 trở lên), VERSA-MCU (firmware 1.02 trở lên), MTX-300: tầm RF 200m. Cũng tương thích với toàn bộ hệ INTEGRA và VERSA thông qua module mở rộng không dây ACU-100, ACU-120, ACU-250, ACU-270.

INTEGRA 128 Plus + ACU-120 hoặc ACU-270: mở rộng không dây ABAX cho hệ INTEGRA lớn.

VERSA 10 và VERSA 15: tích hợp module ABAX qua VERSA-MCU.

Không dùng trực tiếp với hệ KNX hoặc BACnet

MGD-300 là thiết bị ABAX, truyền thông RF độc quyền Satel. Không có đầu ra wired NC như cảm biến có dây INDIGO hay MAGENTA. Để tích hợp vào KNX hoặc BACnet, cần đi qua panel Satel làm gateway, từ đó sử dụng module INT-KNX hoặc INT-BACnet của Satel để xuất dữ liệu.

Tiêu chuẩn châu Âu và so sánh wired vs wireless

Chứng nhận CE, tuân thủ Directive 1999/5/EC, EN50130-5 Class II. Satel khai báo tuân thủ tại satel.eu/ce.

So với phiên bản có dây INDIGO và MAGENTA, MGD-300 linh hoạt hơn trong lắp đặt nhưng phụ thuộc vào tuổi thọ pin và chất lượng sóng RF. Trong công trình mới có điều kiện kéo dây thuận lợi, phiên bản wired thường ưu tiên hơn vì không tốn chi phí thay pin định kỳ và không có rủi ro gián đoạn RF.

Kết luận

Cảm biến vỡ kính không dây Satel MGD-300 giải quyết bài toán bảo vệ kính trong công trình cải tạo hoặc không gian khó kéo dây. Cùng thuật toán phân tích âm thanh 2 đường với phiên bản có dây, pin CR123A 3 năm tự cung cấp, và supervision định kỳ 15 phút đảm bảo panel luôn biết trạng thái thiết bị. Tương thích trực tiếp với PERFECTA-WRL, MICRA, VERSA-MCU, và INTEGRA/VERSA đầy đủ qua module ACU.

Câu hỏi thường gặp

MGD-300 tương thích với PERFECTA 16-WRL, PERFECTA 32-WRL (400m RF), MICRA (fw 3.00+), VERSA-MCU (fw 1.02+), MTX-300 (200m RF). Tích hợp vào INTEGRA và VERSA đầy đủ thông qua module mở rộng ABAX ACU-100, ACU-120, ACU-250 hoặc ACU-270.

Tối đa 3 năm theo datasheet Satel, với dòng standby 30µA. Tuổi thọ thực tế phụ thuộc số lần báo động, tần suất truyền và nhiệt độ môi trường. Khi pin giảm dưới 2,6V, mỗi lần truyền đều có cờ low battery để panel cảnh báo thay pin sớm.

Phụ thuộc vào loại controller ABAX. PERFECTA 16-WRL và 32-WRL có bộ thu phát ABAX mạnh hơn, đạt 400m ngoài trời trống. MICRA, VERSA-MCU, MTX-300 đạt 200m. Trong công trình thực tế có tường, sàn bê tông cốt thép, tầm RF giảm đáng kể, thường 30-50m trong nhà.

Khi công trình mới có điều kiện kéo dây: dùng INDIGO hoặc MAGENTA (wired) vì không tốn chi phí pin, không có rủi ro RF. Khi cải tạo, không thể kéo dây mới, hoặc vị trí khó tiếp cận: MGD-300 không dây là lựa chọn thực tế.

Quy trình enrollment: mở tamper hoặc nhấn nút tương ứng trên cảm biến theo hướng dẫn installer manual của panel (PERFECTA/VERSA/MICRA). Panel ghi nhận địa chỉ RF của MGD-300 và gán vào zone tương ứng. Không cần cấu hình thêm trên phần cứng cảm biến.

Tường đối diện với kính cần bảo vệ, hướng microphone thẳng vào kính, cách kính tối đa 6m. Không lắp trên cùng tường với kính. Phòng có vật liệu hút âm cần test độ nhạy với INDIGO TESTER trước khi cố định vĩnh viễn.

Nếu panel không nhận được truyền định kỳ của MGD-300 trong thời gian supervision quy định (tùy cấu hình panel), hệ thống báo sự kiện "mất liên lạc". Không có tín hiệu thay thế vì MGD-300 chỉ có ngõ ra RF, không có ngõ ra wired.

Jumper TST cho phép cảm biến báo alarm chỉ với tiếng vỡ kính, không cần tiếng va đập trước. Kết hợp với INDIGO TESTER để kiểm tra vị trí lắp. Sau khi xác nhận tầm hoạt động, phải tắt test mode trước khi bàn giao.
