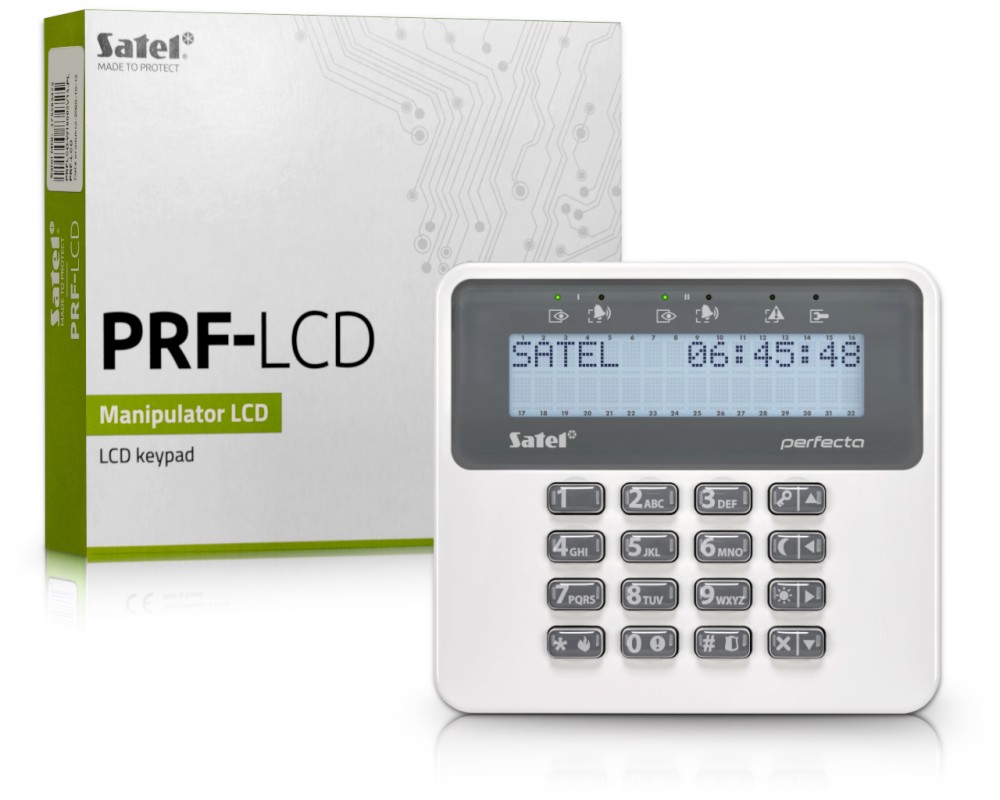

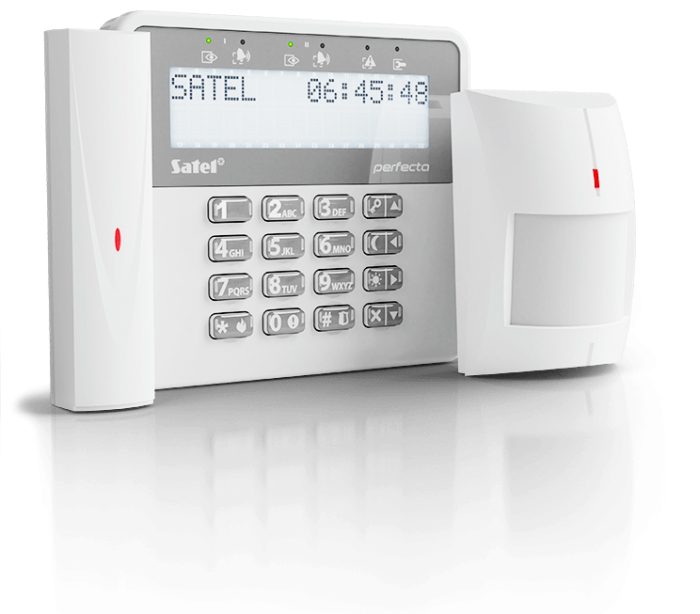

PRF-LCD - Bàn Phím LCD Có Dây Cho Bảng Báo Động PERFECTA Satel
Toàn dòng PERFECTA của Satel, từ PERFECTA 16 nhỏ gọn cho căn hộ đến PERFECTA 64 M cho văn phòng đa phân vùng, dùng chung một model bàn phím LCD tiêu chuẩn: PRF-LCD. Một mã sản phẩm phủ hết dải bảng, không cần lo tương thích từng biến thể. Kết nối 4 dây vào bus bảng là đủ để vận hành, không cần controller thêm, không cần nguồn riêng. Bài này tập trung vào spec, ứng dụng thực tế và những điểm kỹ thuật hay bị bỏ sót khi thi công.
PRF-LCD là gì và kết nối với bảng nào?

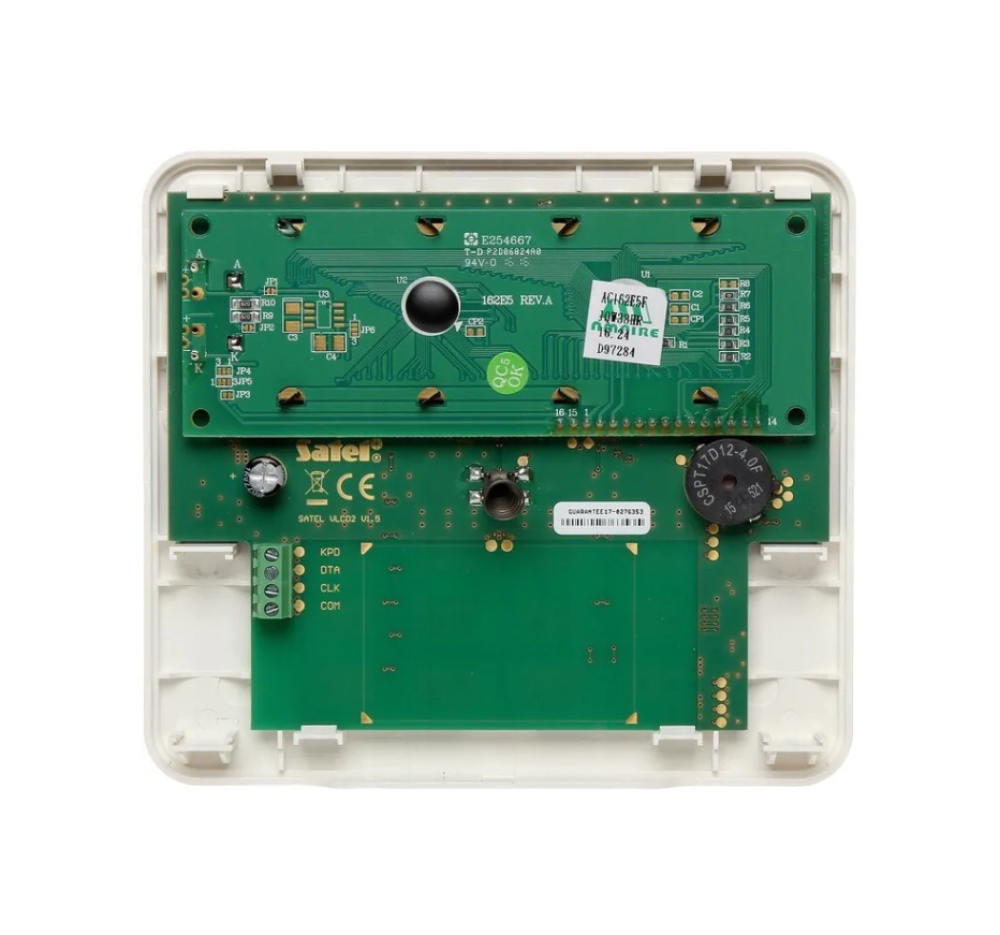

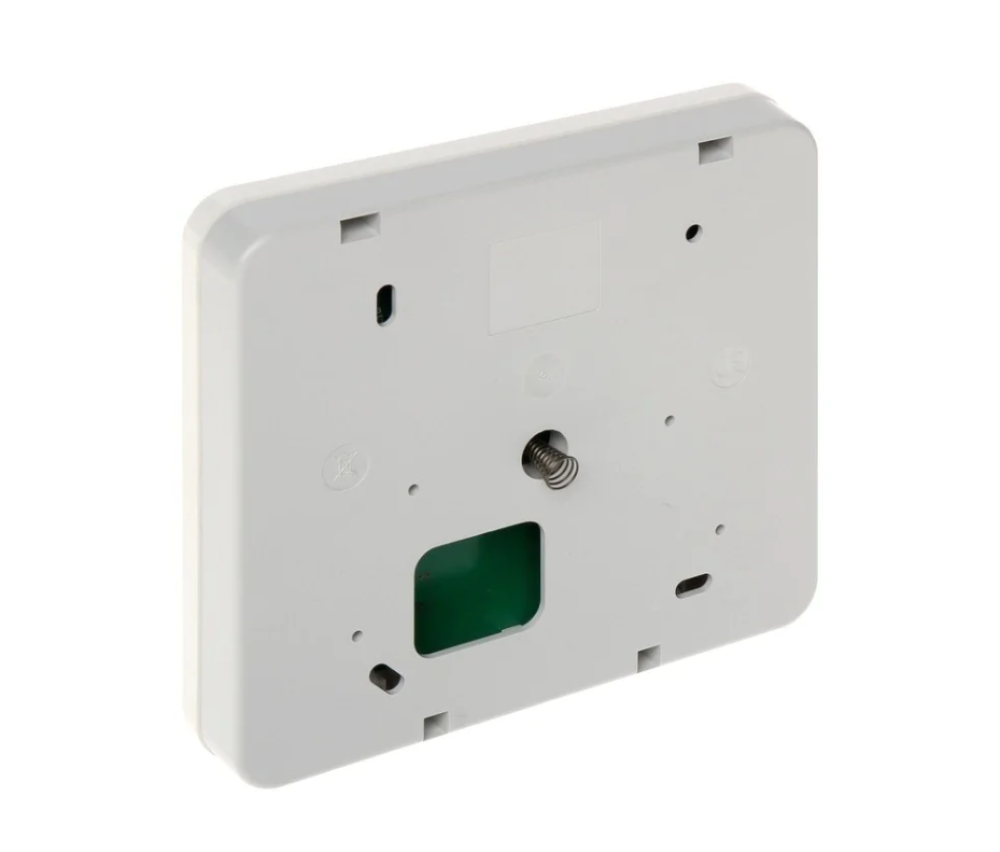

PRF-LCD là bàn phím LCD có dây của Satel, thiết kế dành riêng cho dòng bảng PERFECTA. Nó kết nối trực tiếp qua bus có dây 4 lõi (+12V, GND, CLK, DTA) với PERFECTA 16, PERFECTA 32, PERFECTA 32 LTE, PERFECTA 64 M, PERFECTA-IP 32, PERFECTA-IP 64 M và các biến thể PERFECTA-T mà không cần controller trung gian. Khác với PRF-LCD-A2 (bàn phím không dây ABAX 2, chỉ tương thích PERFECTA 64 M), PRF-LCD dùng cáp vật lý nên phù hợp khi mặt bằng cho phép kéo dây.
PRF-LCD không tương thích với INTEGRA (dùng INT-KLFR) hay VERSA vì ba dòng bảng này có giao thức bus bàn phím hoàn toàn khác nhau. Đấu nhầm thì bảng không nhận diện thiết bị, không phát sinh hỏng hóc nhưng hệ thống không hoạt động.
Ứng dụng theo loại công trình và khi nào nên chọn PRF-LCD
PRF-LCD là lựa chọn mặc định cho mọi dự án PERFECTA khi có thể kéo dây. Không có lý do để chọn PRF-LCD-A2 nếu đường dây sẵn có: phản hồi phím nhanh hơn, không cần pin, không cần controller ABAX 2, chi phí thấp hơn.
Dự án phù hợp nhất với PRF-LCD
Căn hộ và nhà phố là phạm vi chính của dòng PERFECTA nói chung. PERFECTA 16 kết hợp 1 PRF-LCD tại lối vào chính đủ cho cấu hình căn hộ tiêu chuẩn. Ba chế độ arm Full/Night/Day phù hợp với lối sống gia đình: Full khi ra khỏi nhà, Night khi đi ngủ (arm ngoại vi nhưng không arm khu sinh hoạt), Day khi ở nhà ban ngày.
Văn phòng nhỏ đến trung bình với PERFECTA 64 M cần nhiều bàn phím tại các lối ra vào khác nhau cũng là use case hiệu quả. Standby 30mA mỗi bàn phím cho phép lắp nhiều thiết bị trên cùng bus mà không lo quá tải nguồn.
Dự án yêu cầu chứng nhận EN 50131 Grade 2, chẳng hạn văn phòng bảo hiểm, ngân hàng nhỏ hoặc công trình thương mại cần audit bảo mật, PRF-LCD đáp ứng trực tiếp mà không cần thêm thiết bị ngoài.
Khi nào không nên chọn PRF-LCD
Khi vị trí lắp đặt không có đường kéo dây (tường bê tông đã hoàn thiện, khu vực ngoài trời có mái che), PRF-LCD-A2 là giải pháp thay thế, nhưng chỉ tương thích PERFECTA 64 M và cần thêm controller ACU-220 hoặc ACU-280. Với PERFECTA 16 hoặc PERFECTA 32 không có đường dây, không có giải pháp không dây tương thích, cần xem xét lại thiết kế mặt bằng.
So sánh nhanh: PRF-LCD với các lựa chọn trong dòng và chéo dòng
| PRF-LCD | PRF-LCD-A2 | VERSA-LCDM-WH | INT-KLFR | |
|---|---|---|---|---|
| Dòng bảng | PERFECTA (tất cả) | PERFECTA 64 M | VERSA | INTEGRA |
| Kết nối | Có dây bus | Không dây ABAX 2 | Có dây bus | Có dây bus |
| Đầu đọc thẻ | Không | 125 kHz | Không | 125 kHz |
| Controller thêm | Không cần | Cần ACU-220/280 | Không cần | Không cần |
| Grade 2 | EN 50131 Grade 2 | EN 50131 Grade 2 | Có (tùy cấu hình) | Có (tùy cấu hình) |
| Standby | 30mA | Pin CR123A | 50mA | 60mA |

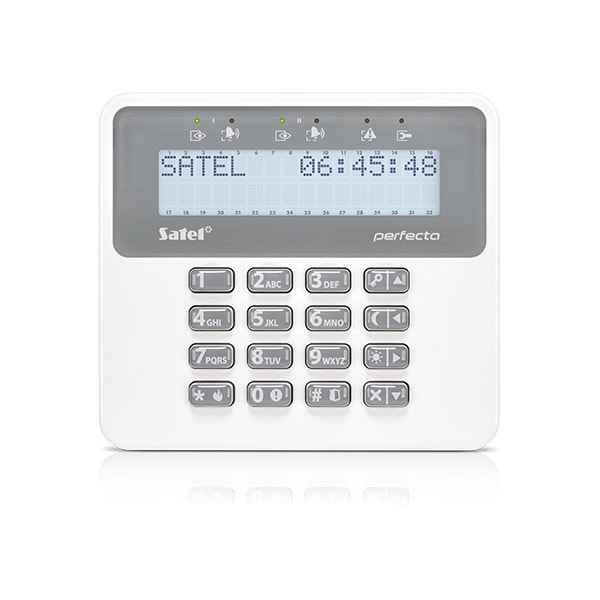

Tính năng chi tiết Màn hình, LED và chế độ arm
PRF-LCD cung cấp đầy đủ giao diện cho cả người dùng hàng ngày và kỹ thuật viên commissioning: màn hình hiển thị tên zone vi phạm, LED phân biệt trạng thái từng phân vùng, 3 chế độ arm vật lý và phím khẩn cấp không cần menu.
Màn hình LCD và zone presentation mode
Ở chế độ bình thường, dòng trên hiển thị giờ/ngày hoặc tên bàn phím (cấu hình trong PERFECTA SOFT). Dòng dưới hiển thị thông báo hệ thống theo thứ tự ưu tiên: countdown auto-arming, countdown entry delay, countdown exit delay, tên zone vi phạm (ví dụ "Cua chinh vi pham"), thông báo tamper. Khi nhiều zone cùng vi phạm, thông báo luân phiên mỗi 2 giây.
Nhấn giữ phím 9 (nếu được kích hoạt trong PERFECTA SOFT) để chuyển sang zone presentation mode: màn hình hiển thị biểu tượng trạng thái của tất cả zone xung quanh viền, giúp kỹ thuật viên nhìn ngay được zone nào bypass, zone nào alarm memory mà không cần cuộn menu. Khi bật GRADE 2, không thể chuyển sang zone presentation mode vì đây là yêu cầu của tiêu chuẩn EN 50131.
LED chỉ thị 4 màu
LED xanh lá chỉ thị trạng thái phân vùng: sáng liên tục khi partition đang armed, nhấp nháy khi đang đếm ngược exit delay. LED đỏ hiển thị alarm theo thứ tự ưu tiên từ cao đến thấp: fire alarm, burglary/panic, warning alarm, tamper alarm; nhấp nháy khi là alarm memory. Khi bật GRADE 2, LED đỏ chỉ hiển thị sau khi người dùng nhập mã, tránh lộ thông tin alarm công khai.
LED vàng nhấp nháy khi hệ thống có trouble cần xử lý, tắt khi tất cả phân vùng đều armed. LED xanh dương sáng liên tục khi service mode đang mở trên chính bàn phím này, nhấp nháy khi service mode đang active trên bàn phím khác trong hệ thống.
3 chế độ arm và phím khẩn cấp
Ba phím arm vật lý (Full, Night, Day) cho phép người dùng chọn đúng chế độ mà không cần điều hướng menu. Full arm toàn bộ zone khi rời khỏi tòa nhà. Night arm zone ngoại vi và khu vực nhạy cảm khi người dùng ở trong nhà ban đêm, không arm zone sinh hoạt để tránh báo động nhầm. Day arm zone ngoại vi khi nhân viên vẫn làm việc ban ngày, zone làm việc bên trong không arm.
Quan trọng: installer phải cấu hình riêng zone nào thuộc chế độ Night và Day trong PERFECTA SOFT. Nếu bỏ qua bước này, người dùng nhấn phím Night hoặc Day sẽ không arm được vì hệ thống không biết zone nào cần arm trong chế độ đó.
PANIC, FIRE và AUX kích hoạt bằng nhấn giữ 3 giây để chống bấm nhầm. PANIC và FIRE tuân thủ EN 50131 Grade 2 về thời gian phản hồi. AUX dùng cho nút y tế hoặc tùy chỉnh theo yêu cầu từng dự án.

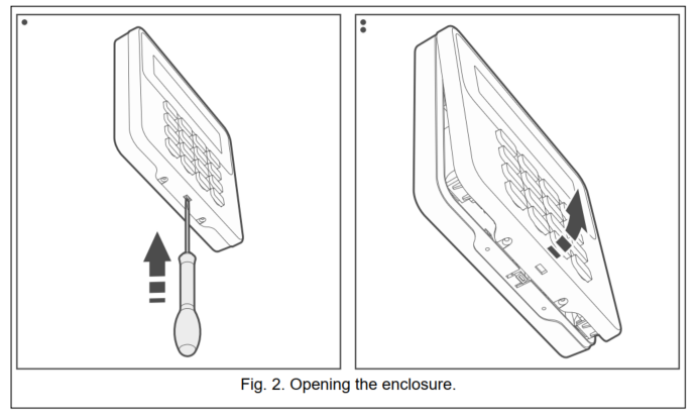

Kinh nghiệm lắp đặt và commissioning
Phần này tổng hợp từ phản hồi các dự án PERFECTA, tập trung vào lỗi hay gặp nhất khi lắp PRF-LCD lần đầu.
1. CLK và DTA không được đi chung một đôi dây xoắn
Đây là lỗi phổ biến nhất khi dùng cáp UTP 4 đôi cho bus bàn phím. Nếu CLK và DTA đi trên cùng một đôi xoắn, nhiễu chéo (crosstalk) giữa tín hiệu clock và data sẽ gây lỗi giao tiếp ngắt quãng: bảng báo mất kết nối bàn phím lúc có lúc không, rất khó debug vì lỗi không nhất quán. Cách đúng là CLK và DTA phải đi trên hai đôi dây riêng biệt. Satel khuyến nghị dùng cáp không xoắn (unshielded non-twisted) để tránh vấn đề này hoàn toàn.
2. Sụt áp nguồn tối đa 1V tại đầu xa
Dây +12V và GND cần tiết diện đủ lớn để sụt áp từ nguồn bảng đến bàn phím không vượt quá 1V. Với dòng tối đa 50mA mỗi PRF-LCD, cần tính toán tiết diện theo khoảng cách thực tế trước khi thi công. Hệ thống nhiều bàn phím nối tiếp trên cùng bus cần cộng dồn dòng để kiểm tra tổng tải.

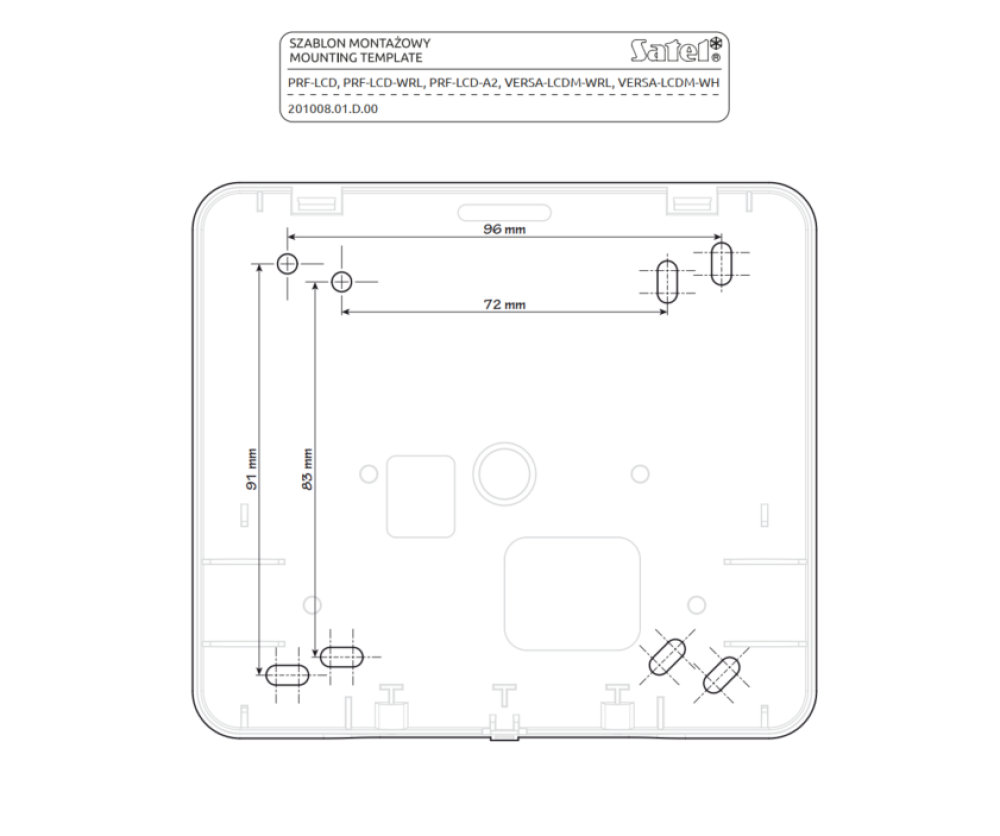

3. Đặt địa chỉ bàn phím trước khi cấp điện
Mỗi PRF-LCD cần địa chỉ riêng trên bus. Địa chỉ được đặt qua service function ngay sau khi kết nối bus lần đầu. Nếu lắp nhiều bàn phím, phải set địa chỉ khác nhau cho từng bàn. Hai bàn phím cùng địa chỉ gây conflict, bảng chỉ nhận diện một.
4. Chạy Identification trong PERFECTA SOFT sau khi kết nối

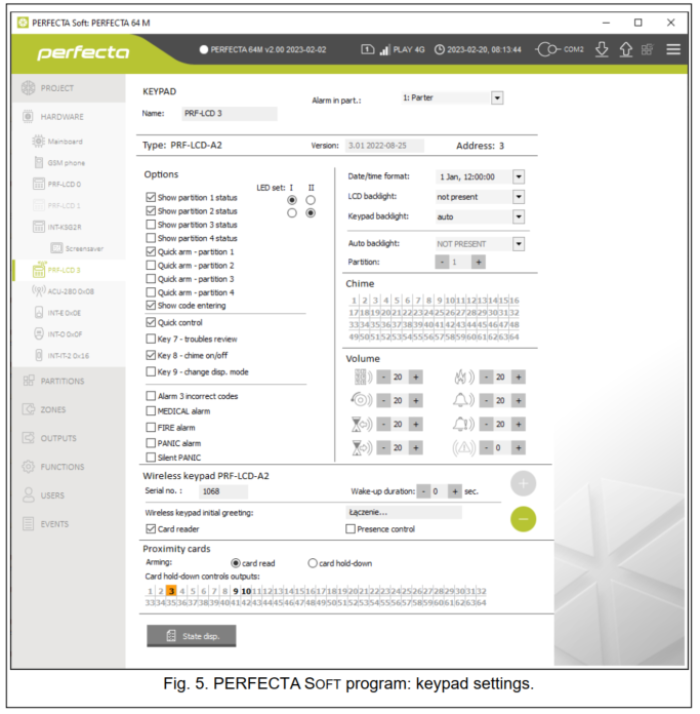

Bảng PERFECTA không tự nhận bàn phím mới. Sau khi kết nối vật lý và đặt địa chỉ, phải mở PERFECTA SOFT và chạy lệnh Identification để bảng scan bus và đăng ký tất cả thiết bị. Nếu bỏ qua, bàn phím có điện nhưng không hiển thị trong danh sách thiết bị và không hoạt động.
5. Tắt Quick arm trước khi bật GRADE 2
Quick arm (arm không cần nhập mã) không khả dụng khi GRADE 2 được bật, đây là yêu cầu bắt buộc của EN 50131. Nếu commissioning trong dự án cần Grade 2, kiểm tra và tắt Quick arm option trong PERFECTA SOFT trước khi kích hoạt chế độ này để tránh nhầm lẫn khi test bàn giao.
Kết Luận
PRF-LCD là phụ kiện tiêu chuẩn của toàn dòng PERFECTA, phù hợp nhất cho dự án có đường dây sẵn có. Standby 30mA thấp nhất trong các bàn phím LCD PERFECTA, không cần controller bổ sung, đạt EN 50131 Grade 2 phục vụ dự án thương mại cần chứng nhận. Hai điểm kỹ thuật cần nhớ khi thi công: CLK và DTA không được đi chung twisted-pair, và sụt áp nguồn không vượt 1V tại đầu xa.
Khi thiết kế hệ thống, chọn bảng PERFECTA phù hợp quy mô trước: PERFECTA 16 cho dự án nhỏ đến 16 zone, PERFECTA 32 cho dự án mở rộng hơn. Nếu vị trí bàn phím không cho phép kéo dây, xem thêm PRF-LCD-A2 như giải pháp không dây, lưu ý chỉ tương thích PERFECTA 64 M.
