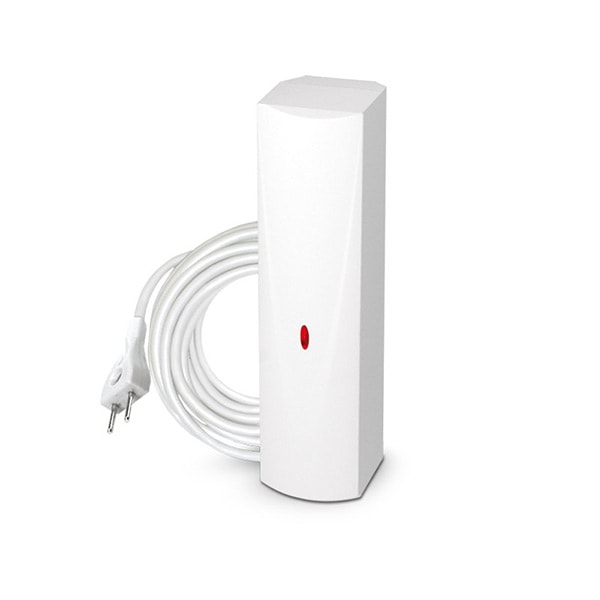

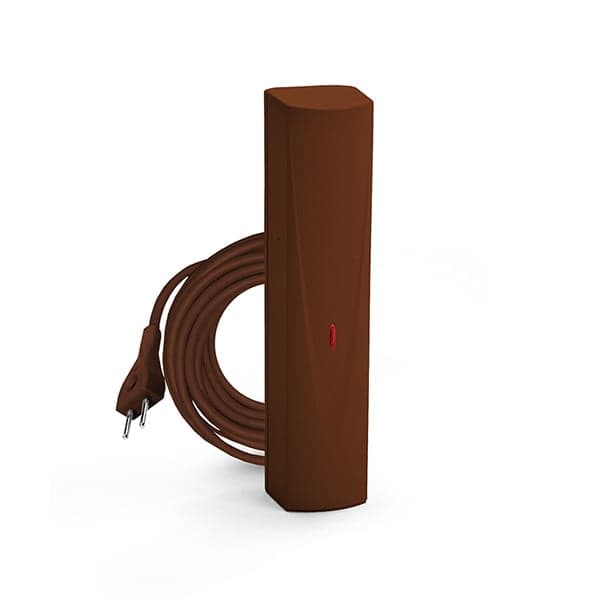

Cảm biến ngập nước không dây Satel MFD-300 - ABAX 433MHz, probe dây 3m

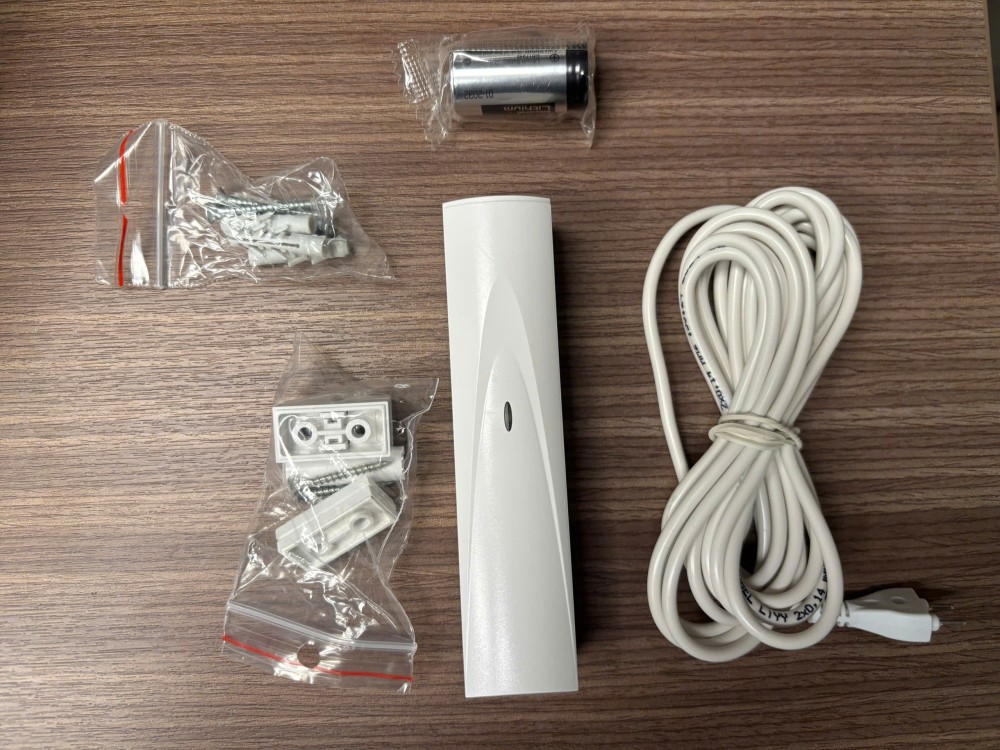

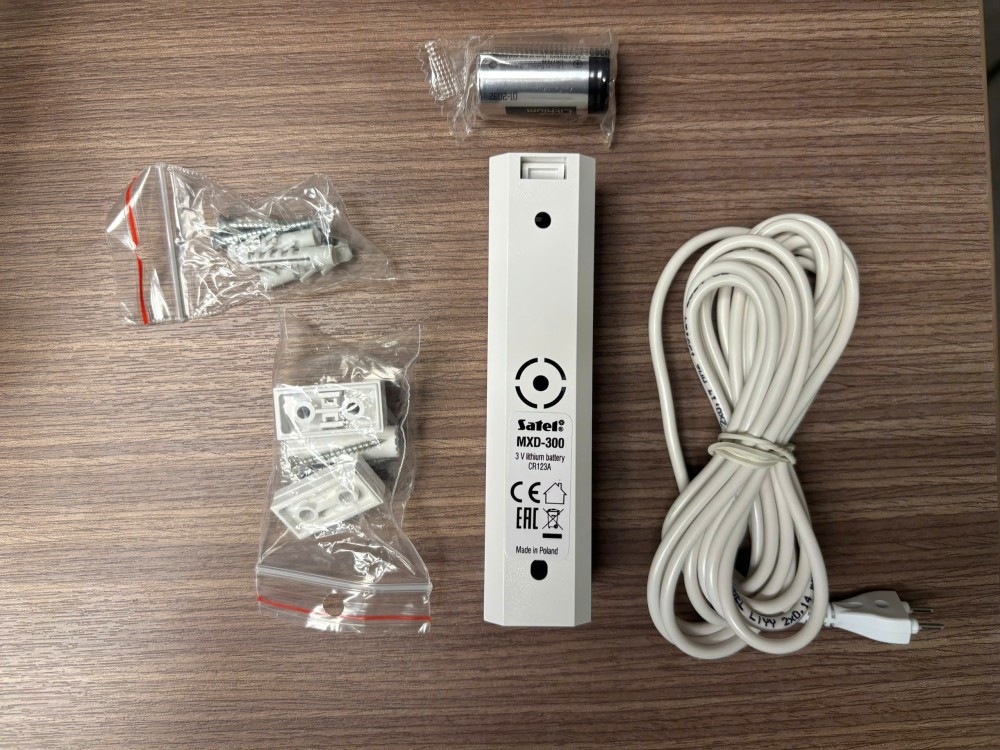

Satel MFD-300 là bộ gồm hai thành phần: module không dây MXD-300 (ABAX 433MHz) và probe cảm biến nước FPX-1 3m đi kèm. MXD-300 bán riêng là detector đa chức năng (cửa từ, rung, flood); khi bán kèm FPX-1 và cấu hình jumper "F" → thành MFD-300 chuyên phát hiện ngập nước.

MFD-300 phát hiện nước đọng trong phòng có hệ thống nước khi đường ống rò rỉ hoặc thiết bị gia dụng xảy ra sự cố. Probe FPX-1 lắp sát sàn tại điểm dễ bị ngập (dưới bồn rửa, máy giặt, máy rửa bát), thân MXD-300 gắn ở vị trí cao hơn thuận tiện cho bảo trì. Truyền thông ABAX 433MHz: tầm RF 400m ngoài trời trống với PERFECTA, 200m với MICRA/VERSA-MCU/MTX-300. Pin CR123A tuổi thọ 3 năm, giám sát pin và probe tự động, supervision định kỳ 15 phút.

Probe cảm biến 3m tách biệt vị trí phát hiện và thân thiết bị

Thiết kế tách probe ra khỏi thân thiết bị là điểm quan trọng về mặt thực tế. Probe cảm biến nước lắp sát sàn tại điểm nguy cơ (dưới bồn rửa nhà bếp, sau máy giặt, dưới máy rửa bát, bên cạnh bình nóng lạnh), nơi nước đọng đầu tiên khi rò rỉ. Thân thiết bị MFD-300 gắn ở vị trí cao hơn trên tường hoặc tủ, không bị ướt và dễ thay pin.

Chiều dài 3m đủ để đặt probe tại nhiều điểm khác nhau quanh khu vực có nguy cơ ngập trong một phòng. Kết nối probe vào terminal trên bo mạch của MFD-300.

Giám sát probe và pin liên tục

MFD-300 giám sát cả probe cảm biến lẫn pin trong mỗi lần truyền định kỳ 15 phút. Nếu probe bị ngắt kết nối, hỏng, hoặc đứt dây, thiết bị báo về controller ABAX. Khi điện áp pin giảm dưới ngưỡng, cờ low battery đính kèm trong truyền để panel cảnh báo thay pin.

Tính năng này quan trọng cho thiết bị lắp ở vị trí khuất (sau máy giặt, dưới bồn): người dùng không cần kiểm tra thường xuyên, hệ thống tự báo nếu có sự cố.

LED và chế độ test

LED hoạt động trong 20 phút sau khi lắp pin hoặc mở tamper, và trong test mode. LED nhấp nháy ngắn 80ms mỗi lần truyền định kỳ, sáng 2 giây khi có alarm. Test mode cho phép kiểm tra vị trí lắp và kết nối probe trước khi đưa vào vận hành chính thức.

Tương thích hệ thống Satel

MFD-300 hoạt động trực tiếp với:

PERFECTA 16-WRL và PERFECTA 32-WRL (tầm 400m), PERFECTA-IP 32-WRL, MICRA (firmware 2.03+), VERSA-MCU (firmware 1.02+), MTX-300 (tầm 200m). Tích hợp vào INTEGRA đầy đủ và VERSA thông qua module mở rộng ABAX ACU-100, ACU-120, ACU-250 hoặc ACU-270. Tương thích với INTEGRA 128 Plus và INTEGRA 256 Plus qua ACU tương ứng.

Tích hợp KNX và BACnet

MFD-300 là thiết bị ABAX không dây, không có ngõ ra NC wired. Tích hợp KNX hoặc BACnet cần đi qua panel Satel làm gateway, sau đó dùng INT-KNX hoặc INT-BACnet để xuất trạng thái zone. So với cảm biến ngập nước có dây (như AFD trong dòng ABAX có dây), MFD-300 linh hoạt hơn về vị trí nhưng phụ thuộc tầm sóng RF.

Lợi thế không dây và giới hạn

Lợi thế chính: không cần kéo dây từ máy giặt hoặc bồn rửa về panel, lắp đặt nhanh khi cải tạo. Cần lưu ý: dòng tiêu thụ standby 80µA rất thấp, pin 3 năm là hợp lý. Trong công trình mới có điều kiện kéo dây, cảm biến ngập có dây (ví dụ FPX-1 với XD-2) có thể đơn giản hơn về bảo trì dài hạn.

Kết luận

Satel MFD-300 giải quyết bài toán phát hiện ngập nước không dây linh hoạt, đặc biệt phù hợp khi cải tạo hoặc không thể kéo dây mới. Probe 3m tách biệt giúp đặt cảm biến đúng vị trí nguy cơ trong khi thân thiết bị ở vị trí tiện bảo trì. Supervision định kỳ 15 phút và giám sát probe tự động đảm bảo hệ thống luôn biết trạng thái thiết bị. Tương thích PERFECTA-WRL, MICRA, VERSA-MCU, và toàn bộ hệ INTEGRA/VERSA qua module ACU.

Câu hỏi thường gặp

Tương thích trực tiếp với PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA-IP 32-WRL (400m), MICRA fw 2.03+, VERSA-MCU fw 1.02+, MTX-300 (200m). Tích hợp INTEGRA và VERSA đầy đủ qua ACU-100, ACU-120, ACU-250, ACU-270.

Probe 3m đủ để phủ phần lớn điểm nguy cơ trong một phòng bếp hoặc phòng giặt tiêu chuẩn. Nếu cần phủ diện tích lớn hơn hoặc nhiều điểm xa nhau, cần dùng nhiều MFD-300.

Datasheet không đề cập khả năng thay thế probe. Liên hệ Satel hoặc KNXStore để biết giới hạn điện trở của probe và khả năng dùng dây kéo dài. Việc tùy chỉnh probe ngoài thông số Satel sẽ ảnh hưởng đến bảo hành.

Tối đa 3 năm với pin CR123A 3V, dòng standby 80µA rất thấp. Tuổi thọ thực tế phụ thuộc nhiệt độ và tần suất alarm. Hệ thống tự báo low battery trong mỗi lần truyền khi pin yếu.

Không trực tiếp. MFD-300 chỉ có ngõ RF ABAX. Cần panel Satel làm gateway + module INT-KNX để xuất trạng thái zone sang bus KNX.

Phòng bếp (bồn rửa, máy rửa bát), phòng giặt (máy giặt), phòng tắm (bồn tắm, bình nóng lạnh), phòng server (điều hòa precision với khay thoát nước), tầng hầm kỹ thuật. Bất kỳ vị trí nào có nguy cơ rò rỉ nước ảnh hưởng tài sản giá trị.

Mỗi 15 phút MFD-300 gửi 1 truyền chứa trạng thái probe, tamper, và pin. Nếu panel không nhận trong thời gian supervision quy định, panel báo mất liên lạc thiết bị. Đảm bảo phát hiện sớm khi thiết bị hết pin hoặc bị can thiệp.

MFD-300 giám sát kết nối probe. Nếu probe ngắt hoặc đứt dây, thiết bị báo trouble về controller ABAX, panel ghi nhận sự kiện. Đây là bảo vệ "silent failure" quan trọng.
