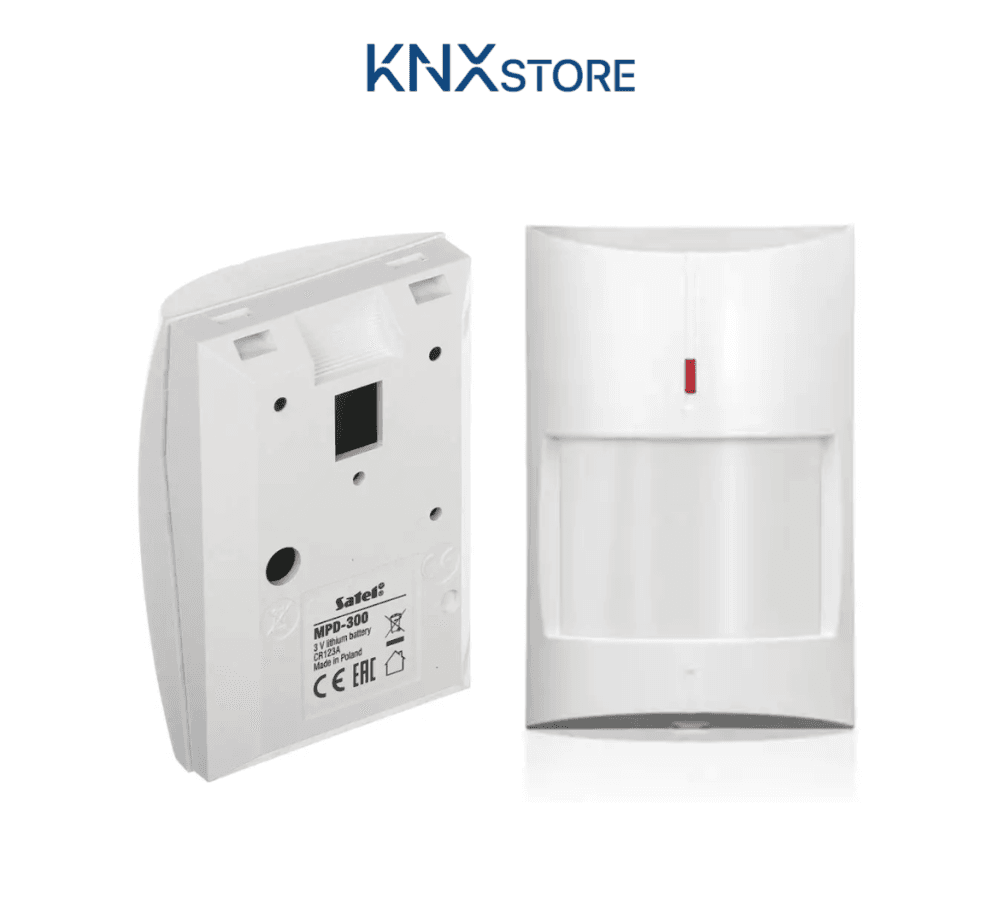

Cảm biến chuyển động không dây Satel - MPD-300

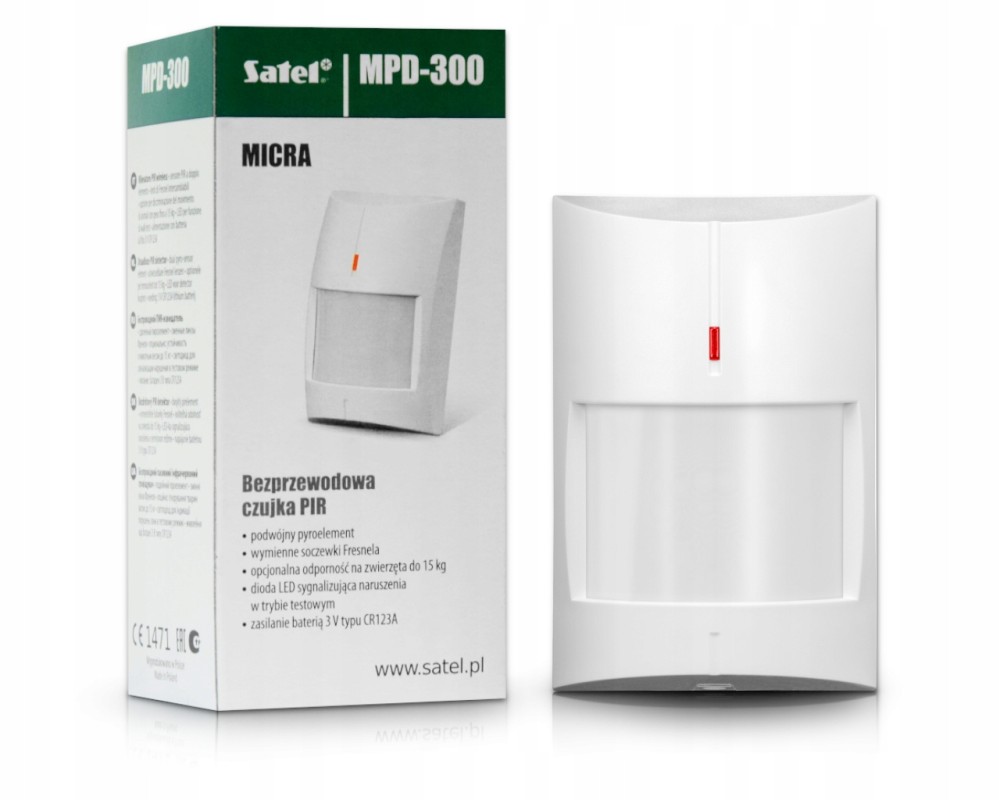

Cảm biến chuyển động không dây Satel MPD-300 - PIR ABAX 433MHz, vùng phủ 16x18m

Satel MPD-300 là cảm biến PIR không dây hoạt động trên băng tần ABAX 433MHz, thiết kế cho hệ thống báo động Satel dòng không dây. Vùng phủ sóng tối đa 16x18m với góc 91° khi ở độ nhạy cao, tích hợp bù nhiệt độ kỹ thuật số và thuật toán nhận diện chuyển động kỹ thuật số giúp giảm false alarm. MPD-300 tương thích với các panel PERFECTA 32-WRL, PERFECTA-IP 32-WRL, VERSA-MCU, MTX-300 và module MICRA. Pin CR123A cung cấp tuổi thọ lên tới 2 năm ở chế độ tiết kiệm năng lượng. Tamper bảo vệ cả khi mở nắp lẫn khi tháo rời khỏi bề mặt lắp đặt.

Đấu nối và cài đặt jumper

MPD-300 là cảm biến không dây chạy pin, không có terminal block nguồn ngoài. Cấu hình thực hiện hoàn toàn bằng jumper trên bo mạch điện tử trước khi đăng ký vào hệ thống.

Nguồn pin: CR123A 3V lithium. Tuổi thọ tới 2 năm ở chế độ Energy save. Pin yếu khi điện áp giảm dưới 2,75V, panel nhận cảnh báo trong mỗi gói tin định kỳ.

Đăng ký vào hệ thống: lắp pin vào detector, detector sẽ phát gói tin ngay khi khởi động. Thực hiện đăng ký theo hướng dẫn trong manual của panel PERFECTA WRL, VERSA-MCU, MTX-300 hoặc module MICRA. Khi đăng ký thành công, MPD-300 chiếm 1 zone trên danh sách thiết bị. Không cần ACU riêng vì controller ABAX 433MHz đã tích hợp sẵn trong panel.

Chọn vị trí lắp đặt

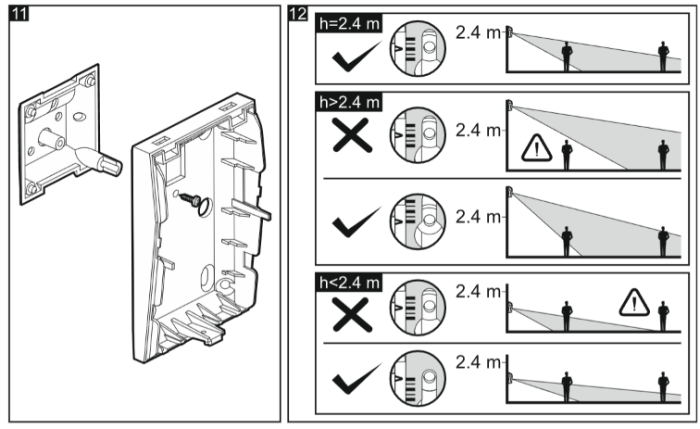

Chiều cao lắp đặt tiêu chuẩn là 2,4m. Trước khi khoan vít cố định vĩnh viễn, đặt tạm MPD-300 tại vị trí dự kiến và mở/đóng tamper để kích test mode. Nếu panel nhận được gói tin, tiếp tục lắp đặt. Nếu không nhận được, thử dịch chuyển thiết bị 10-20 cm theo hướng khác. Đôi khi một khoảng cách nhỏ đã đủ để cải thiện tín hiệu đáng kể.

Vị trí tối ưu là góc phòng, hướng vùng phủ cắt ngang đường di chuyển dự kiến của người xâm nhập. PIR nhạy với chuyển động ngang hơn chuyển động thẳng về phía sensor. Tránh hướng thẳng vào cửa sổ, nguồn nhiệt, quạt hoặc điều hòa. Không lắp ngoài trời. Nếu bật pet immunity, không lắp trên bracket nghiêng, phải gắn thẳng tường đúng 2,4m.

Cấu hình cảm biến

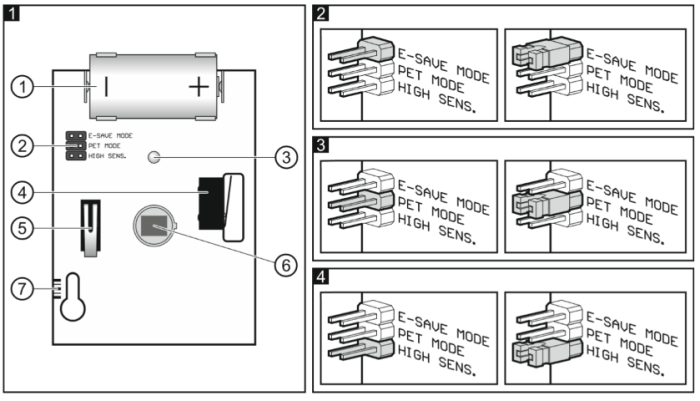

Ba jumper trên bo mạch xác định toàn bộ hành vi của MPD-300:

Chế độ hoạt động (Pin 2): Normal mode phù hợp với công trình yêu cầu phản hồi tức thời. Energy save mode phù hợp nhà ở, văn phòng nhỏ cần pin bền. Tamper alarm luôn gửi ngay lập tức bất kể chế độ.

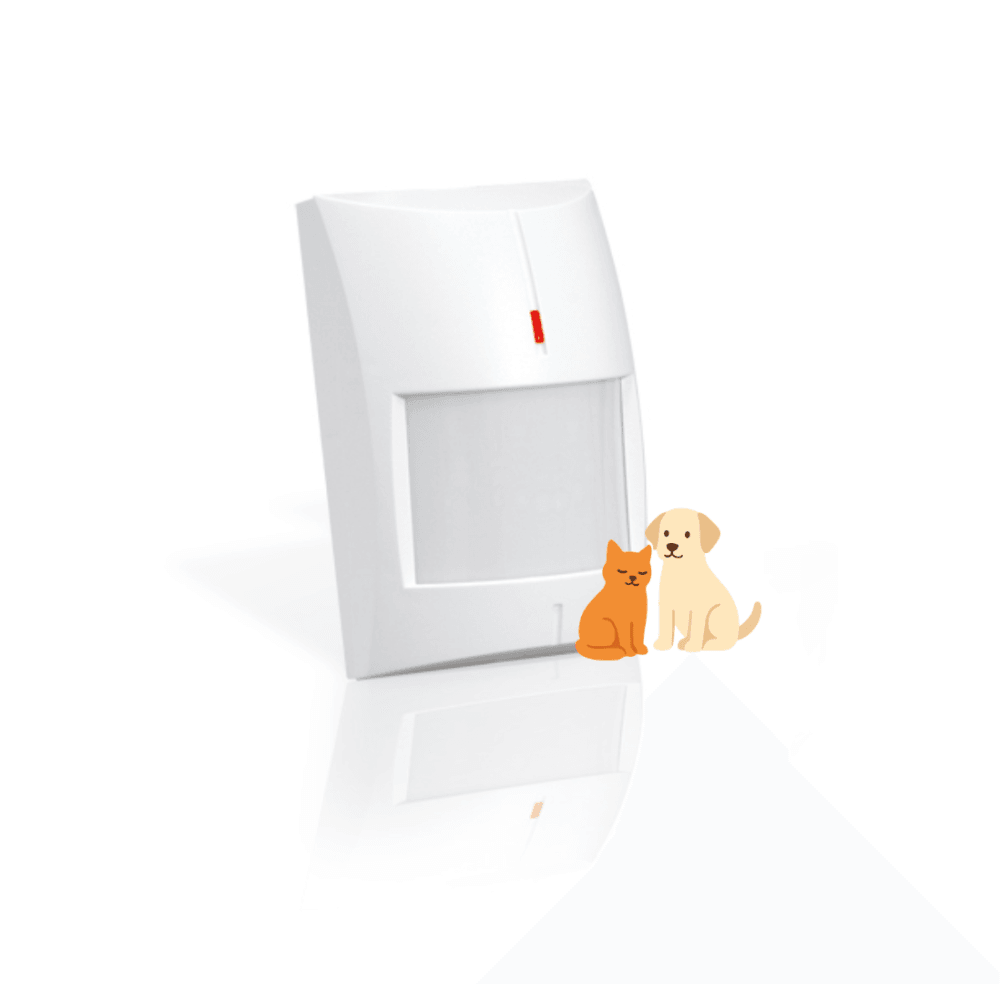

Pet immunity (Pin 3): khi bật, detector phân biệt chuyển động người và động vật nhỏ dựa trên pattern nhiệt. Chỉ hiệu quả với thú cưng dưới 15 kg đi dưới vùng phủ bình thường. Nếu nhà không có thú cưng hoặc cần độ nhạy tối đa, để jumper off.

Độ nhạy (Pin 4): chọn dựa trên diện tích thực tế cần phủ. High sensitivity mở rộng vùng phủ lên 16x18m/91°, phù hợp sảnh lớn hoặc phòng rộng. Normal sensitivity 14x12m/86° phù hợp phòng trung bình, hành lang, hoặc khi chỉ cần kiểm soát khu vực trung tâm.

Sau khi cấu hình jumper, không cần thêm lập trình từ phần mềm. Các thông số như sensitivity hay PIR sensitivity level không điều chỉnh từ xa như dòng ABAX 2.

Nguyên lý hoạt động PIR kỹ thuật số

MPD-300 dùng pyrosensor hai phần tử (dual element pyrosensor) kết hợp với thuật toán xử lý tín hiệu kỹ thuật số. Khác với PIR analog thông thường, thuật toán kỹ thuật số lọc nhiễu tốt hơn, phân biệt được chuyển động người và các nguồn nhiệt tĩnh như lò sưởi hay ánh nắng chiếu vào.

Bù nhiệt độ kỹ thuật số hoạt động tự động. Khi nhiệt độ môi trường tiếp cận nhiệt độ cơ thể người (khoảng 35-37°C), độ tương phản nhiệt giảm đi, khiến PIR thông thường dễ bỏ sót. MPD-300 bù cho hiện tượng này bằng cách điều chỉnh ngưỡng kích báo theo nhiệt độ đo được trên bo mạch.

Miễn nhiễm thú cưng đến 15 kg hoạt động dựa trên pattern nhận dạng: động vật nhỏ di chuyển thấp, pattern nhiệt khác với người đứng thẳng. Jumper trên bo mạch cho phép bật/tắt tùy chọn này, phù hợp với từng ứng dụng cụ thể.

Chế độ hoạt động và truyền phát

MPD-300 có hai chế độ chọn bằng jumper, ảnh hưởng trực tiếp đến tuổi thọ pin:

Chế độ bình thường (Normal): mỗi sự kiện alarm ngay lập tức tạo ra một gói tin radio gửi đến controller. Phản hồi nhanh nhất, nhưng tiêu thụ pin nhiều hơn nếu có nhiều sự kiện liên tiếp.

Chế độ tiết kiệm năng lượng (Energy save): thông tin alarm do chuyển động chỉ được gửi tối đa mỗi 3 phút. Alarm thứ hai, thứ ba trong vòng 3 phút sau alarm đầu sẽ không tạo thêm gói tin radio. Tamper alarm luôn được gửi ngay lập tức bất kể chế độ nào.

Cứ 15 phút một lần, MPD-300 gửi gói tin định kỳ (periodical transmission) thông báo trạng thái hiện tại, bao gồm cả tình trạng pin. Khi điện áp pin giảm dưới 2,75V, mỗi gói tin đều kèm cờ cảnh báo pin yếu.

Test mode tự động: trong 20 phút đầu sau khi lắp pin hoặc mở tamper, detector chạy test mode với LED bật. Đây là cửa sổ để kiểm tra vùng phủ mà không cần thêm thiết bị nào. Sau 20 phút, test mode tự tắt.

Độ nhạy và vùng phủ

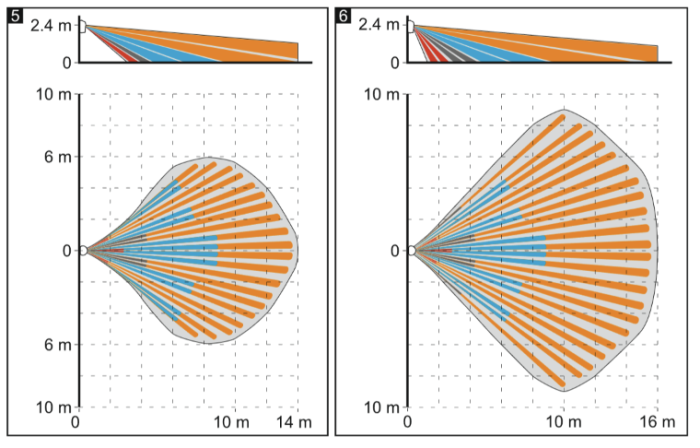

Jumper trên bo mạch cung cấp hai mức độ nhạy. Nên chọn dựa trên không gian thực tế:

Độ nhạy bình thường: vùng phủ 14m x 12m, góc 86°. Phù hợp với phòng tiêu chuẩn, hành lang hẹp, hoặc khi chỉ cần bảo vệ khu vực trung tâm phòng mà không cần phủ góc tường.

Độ nhạy cao: vùng phủ 16m x 18m, góc 91°. Phù hợp với sảnh lớn, nhà kho, hoặc khi cần phủ toàn bộ diện tích phòng tối đa.

Lưu ý từ thực tế lắp đặt: vùng phủ trên là đo ở độ cao 2,4m trong điều kiện lý tưởng. Phòng có nhiều đồ nội thất, vách ngăn, hoặc nhiệt độ cao (>30°C liên tục) sẽ làm giảm vùng phủ hiệu dụng. Nếu detector cần miễn nhiễm thú cưng, không được lắp trên bracket nghiêng, phải gắn thẳng tường ở đúng 2,4m.

Tương thích hệ thống Satel không dây

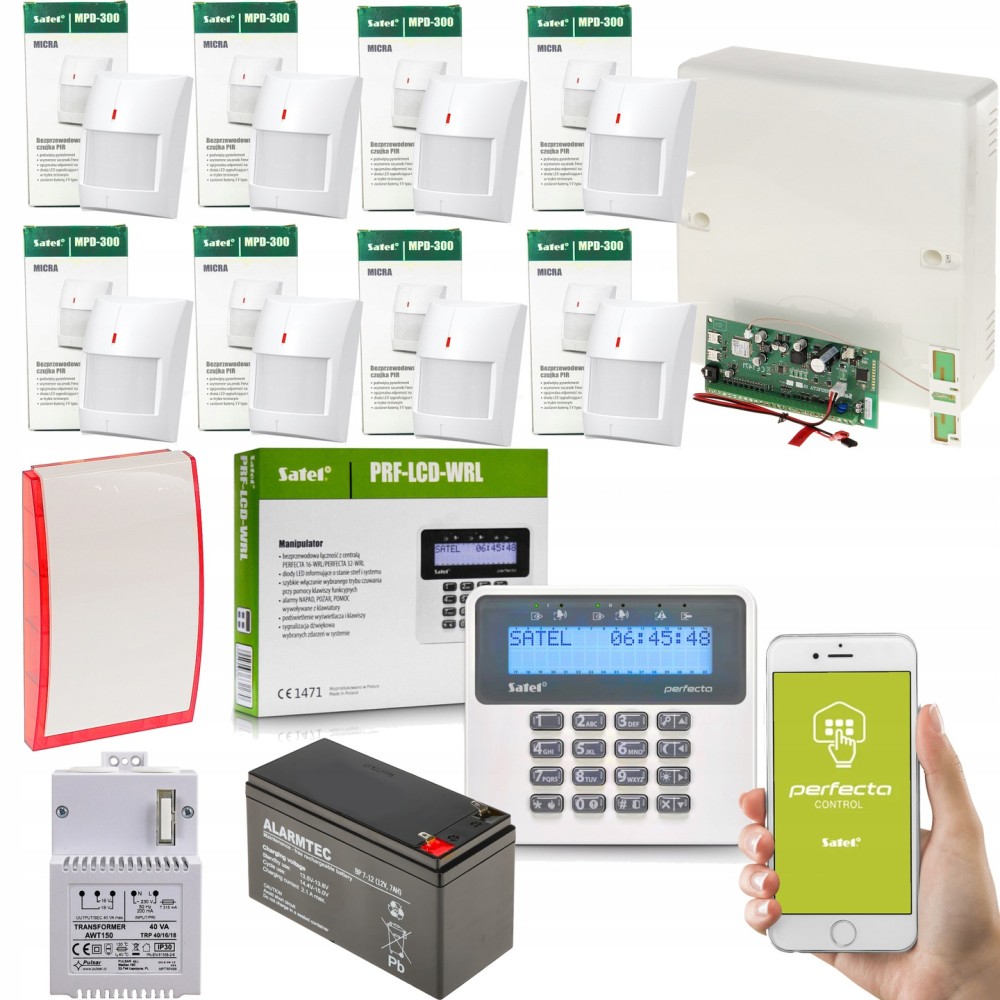

MPD-300 được hỗ trợ bởi các thiết bị sau trong hệ sinh thái Satel:

• PERFECTA 16-WRL: panel 16 zones không dây, tầm thông tin MPD-300 tới 600m
• PERFECTA 32-WRL: panel 32 zones
• PERFECTA-IP 32-WRL: tích hợp Ethernet, giám sát từ xa qua app
• MTX-300: controller không dây 433MHz độc lập
• VERSA-MCU: module mở rộng không dây cho dòng VERSA
• MICRA: module báo động nhỏ gọn (cần firmware 2.02 trở lên)

Khi đăng ký vào hệ thống, mỗi MPD-300 chiếm 1 zone. Cần kiểm tra tầm liên lạc thực tế trước khi cố định vĩnh viễn: đặt tạm ở vị trí dự kiến, mở/đóng tamper để kích test mode, sau đó xem trên panel có nhận được gói tin không.

Giao thức ABAX 433MHz là độc quyền của Satel, MPD-300 không tương thích trực tiếp với panel của hãng khác. Controller 433MHz tích hợp sẵn trong PERFECTA WRL, MICRA, VERSA-MCU và MTX-300 - không cần module ACU riêng.

Kết nối với KNX hoặc BACnet thực hiện gián tiếp qua panel Satel: zone status của MPD-300 được panel xử lý, sau đó xuất ra KNX qua INT-KNX-2 (nếu dùng INTEGRA sau khi bridge từ PERFECTA), hoặc BACnet qua INT-BACnet. Đây là hạn chế của giao thức ABAX 433MHz so với wired zone - kết nối với hệ thống tòa nhà phức tạp hơn về topology.

Lắp đặt và vị trí tối ưu

Chiều cao lắp đặt tiêu chuẩn là 2,4m. Nên lắp ở góc phòng để bao phủ diện tích lớn nhất, với hướng phủ cắt ngang đường di chuyển dự kiến của người xâm nhập (detector PIR nhạy với chuyển động ngang hơn là chuyển động thẳng về phía sensor).

Những vị trí cần tránh:

• Hướng thẳng vào cửa sổ hay nơi có ánh sáng mặt trời trực tiếp
• Gần quạt, điều hòa, cửa thông gió
• Gần nguồn nhiệt (lò sưởi, bình nước nóng, lò vi sóng)
• Ngoài trời hoặc môi trường có độ ẩm cao liên tục

Cố định bằng anchor và vít. Bộ vít và anchor đi kèm phù hợp cho bê tông và gạch. Với thạch cao hoặc xốp cách nhiệt, dùng anchor phù hợp riêng.

Khi nào chọn MPD-300 thay vì cảm biến Satel khác?

MPD-300 là PIR không dây ABAX 433MHz. Quyết định chính: wireless (retrofit, không đi cáp) hay có dây (mới xây, độ tin cậy cao hơn). Tiếp theo: panel hệ nào (PERFECTA/MICRA = 433MHz, INTEGRA = ABAX 2).

Lưu ý: MPD-300 dùng ABAX 433MHz simplex, panel nhận dạng như MMD-110. Không cần ACU riêng vì controller tích hợp sẵn trong PERFECTA/MICRA/VERSA-MCU.

MPD-300 phù hợp với dự án và vị trí nào?

MPD-300 phù hợp nhất cho dự án cải tạo hoặc bổ sung bảo vệ không dây vào hệ Satel ABAX 433MHz đã có sẵn.

Loại dự án phù hợp:

• Cải tạo văn phòng hiện hữu: bổ sung zone mới vào tòa nhà đang dùng PERFECTA hoặc MICRA mà không muốn đục tường kéo dây thêm.
• Văn phòng nhỏ và cửa hàng: quy mô nhỏ, panel PERFECTA 16-WRL hoặc 32-WRL, cần 2-5 cảm biến chuyển động không dây.
• Nhà ở dân cư dùng panel MICRA: bảo vệ phòng ngủ, phòng khách với hệ thống không dây nhỏ gọn.

Vị trí lắp đặt điển hình: phòng khách, phòng ngủ, văn phòng vừa, cửa hàng bán lẻ, và bất kỳ zone trong nhà nào không thể đặt cáp nhưng cần cảm biến chuyển động trong hệ PERFECTA/MICRA/VERSA-MCU.

Satel MPD-300 khác gì cảm biến chống trộm thông thường?

MPD-300 là cảm biến PIR không dây ABAX 433MHz tích hợp sẵn trong panel PERFECTA, MICRA, VERSA-MCU và MTX-300. Cảm biến PIR dân dụng không dây thông thường dùng 433MHz simplex không ACK, không supervision, không có chứng nhận an ninh.

Điểm lợi của MPD-300 so với dòng ABAX 2: không cần module ACU riêng, controller tích hợp trong panel PERFECTA/MICRA. Trong dự án dùng panel này, tiết kiệm được chi phí và không gian tủ điện so với phải thêm ACU-120 hay ACU-270.

Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.

Kết luận

Cảm biến PIR không dây Satel MPD-300 là lựa chọn phù hợp cho các dự án cải tạo hoặc công trình không thể đi cáp, cần tích hợp với hệ thống Satel không dây ABAX. Vùng phủ tới 16x18m, tuổi thọ pin 2 năm ở Energy save mode, và khả năng miễn nhiễm thú cưng đến 15kg làm cho MPD-300 đáp ứng được phần lớn yêu cầu bảo vệ trong nhà dân dụng và văn phòng nhỏ.

Với dự án mới xây hoặc công trình đã có cơ sở hạ tầng cáp tốt, nên cân nhắc các cảm biến có dây như [GRAPHITE]
