Satel MSP-300 R - Còi Báo Động Ngoài Trời Không Dây 433MHz
MSP-300 R là giải pháp tín hiệu báo động ngoài trời cho hệ thống PERFECTA WRL. Khác với ASP-105 R (hoạt động trong hệ ABAX 868MHz và cần nguồn 12V), MSP-300 R chạy hoàn toàn bằng pin ER34615 3.6V - không cần kéo cáp điện đến vị trí lắp đặt. Tuổi thọ pin lên đến 3 năm trong điều kiện sử dụng bình thường.
Truyền thông radio mã hóa 433 MHz, tầm phủ sóng lên đến 400m ngoài trời. Mỗi 15 phút thiết bị gửi trạng thái về trung tâm/controller, bao gồm thông tin mức pin.
Tương thích hệ thống
MSP-300 R được thiết kế riêng cho:

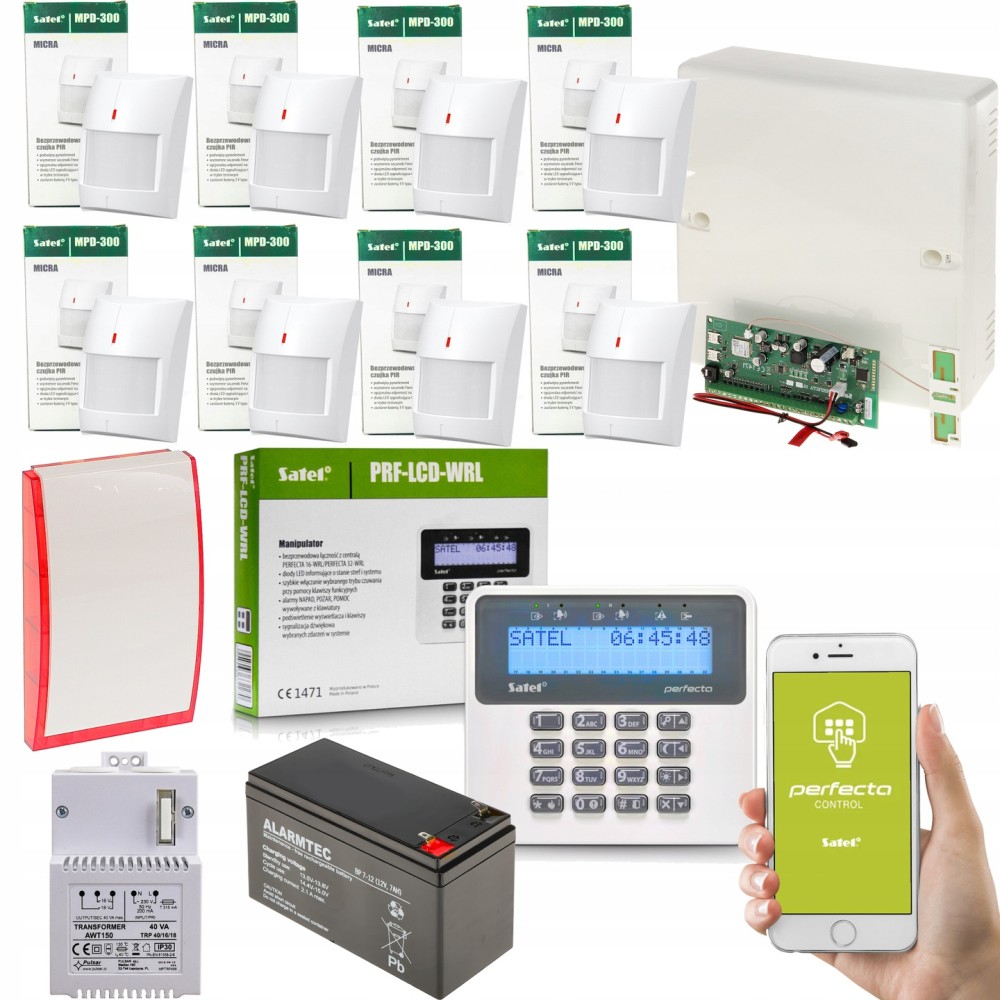

- PERFECTA 16-WRL và PERFECTA 32-WRL: trung tâm báo động có module không dây tích hợp
- MTX-300 controller: module mở rộng không dây 433MHz
Lưu ý: MSP-300 R KHÔNG tương thích hệ ABAX (ASP-105 R) hay INTEGRA/VERSA dùng ACU-120/270. Kiểm tra hệ thống trước khi đặt hàng.
Nguyên lý hoạt động
Truyền thông radio
Mỗi 15 phút, còi gửi thông tin trạng thái về trung tâm/controller (periodic transmission). Truyền thông bổ sung khi: còi gửi thông tin tamper (ngay lập tức), hoặc khi trung tâm/controller gửi lệnh bắt đầu/dừng tín hiệu.
Tín hiệu quang và âm thanh điều khiển độc lập qua lệnh radio.
Khởi tạo pin (Battery Initialization)

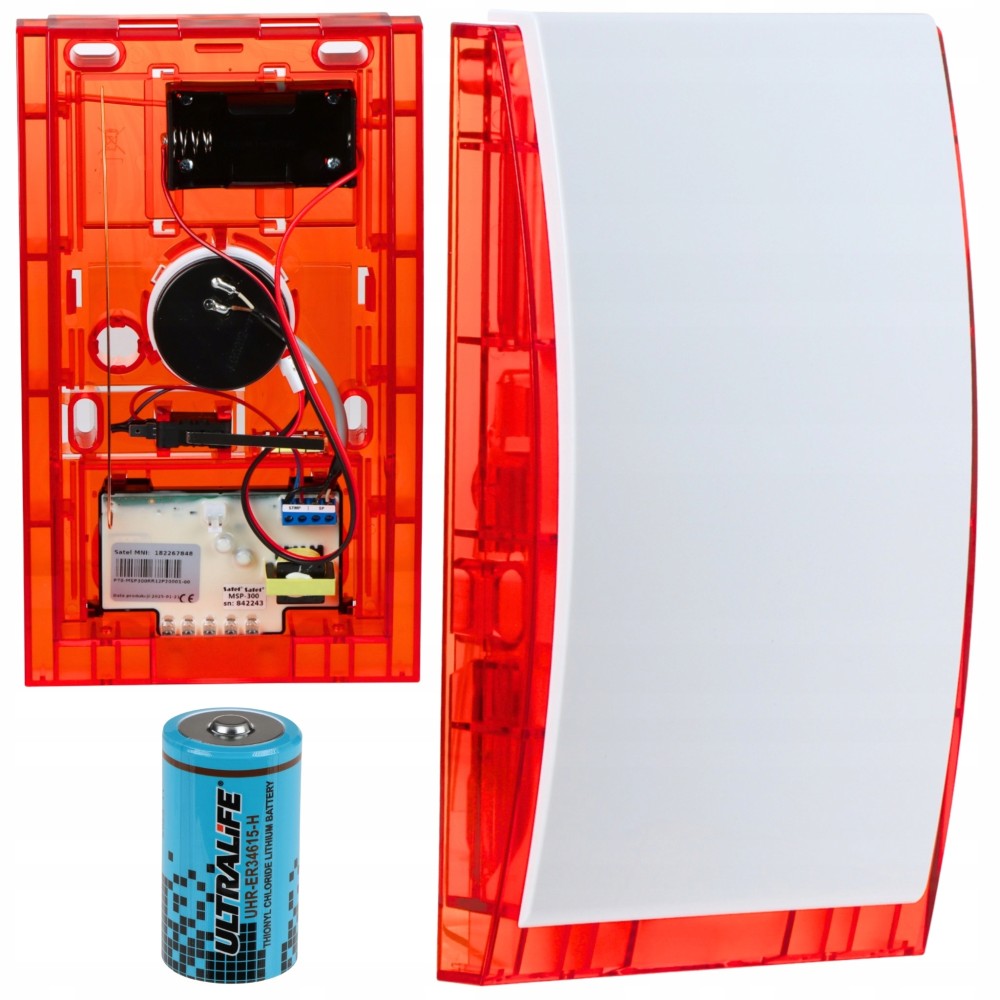

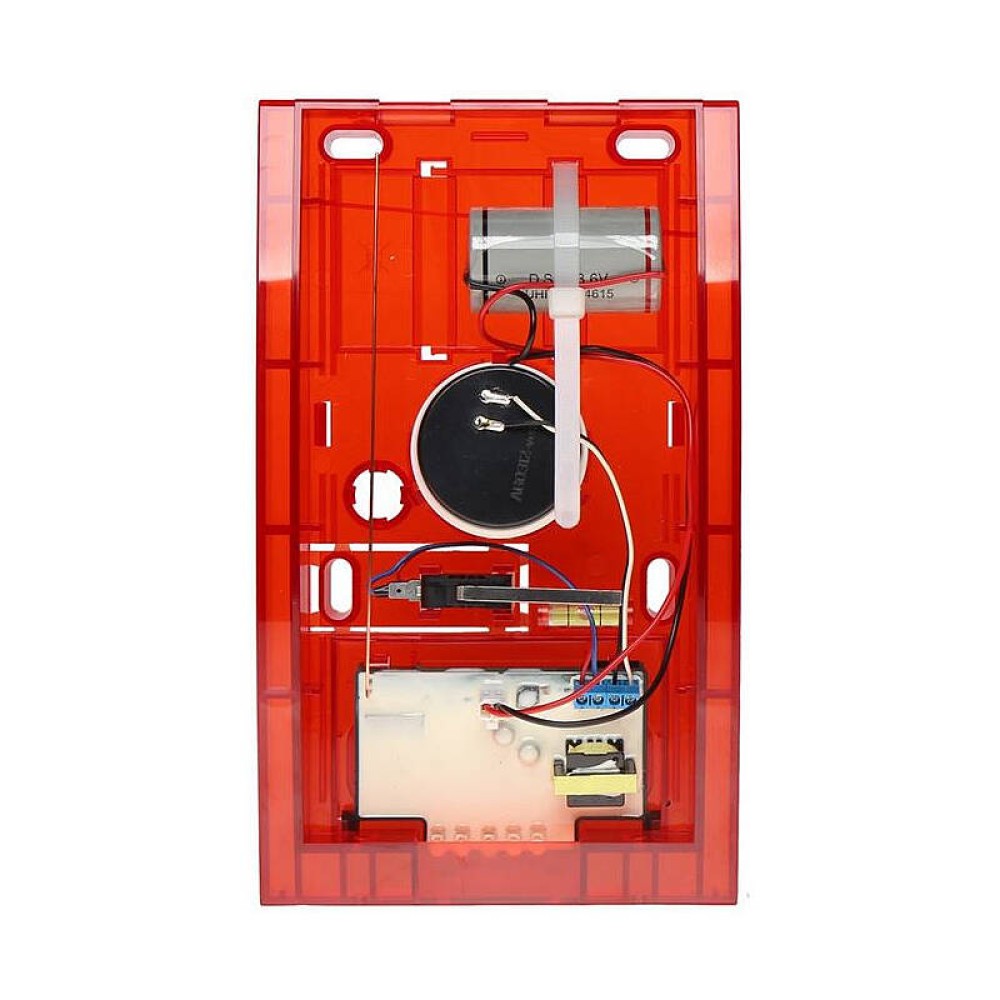

Pin ER34615 là loại high-current lithium, cần khởi tạo đúng cách để đạt thông số nguồn yêu cầu. Quy trình bắt buộc:
- Giữ tamper switch trong khi lắp pin
- Đèn LED ngoài cùng bên trái nhấp nháy mỗi giây = phase 1 đang chạy
- Thả tamper switch sau khi LED bắt đầu nhấp nháy
- Phase 1 kéo dài 5 phút (sau đó còi sẵn sàng)
- Phase 2 kéo dài 3 giờ, còi vẫn hoạt động, LED nhấp nháy 2 lần mỗi 30 giây
Cảnh báo: Không lắp pin ngay trước khi đặt lên giá lưu kho. Lắp pin ngay trước khi lắp đặt thực tế.
Thay pin
Cần chạy service mode ở trung tâm/controller trước khi mở thiết bị. Sau khi LED nhấp nháy mỗi 10 giây, an toàn để mở vỏ và thay pin. Quy trình khởi tạo pin mới giống như lắp đặt lần đầu.
Các loại tone âm thanh
| Tone | Mô tả |
|---|---|
| 1 | Hai tần số (1450Hz/2100Hz) luân phiên trong 1 giây |
| 2 | Tần số tăng dần (1450Hz lên 2100Hz) trong 1 giây |
| 3 | Tần số giảm dần (2100Hz xuống 1450Hz) trong 1 giây |
| 4 | Tần số tăng giảm mượt (1450-2100-1450Hz) trong 1 giây |
Hướng dẫn lắp đặt
An toàn pin:
- Không đè bẹp, cắt hoặc để pin tiếp xúc nhiệt độ cao
- Không để pin chịu áp suất thấp (nguy cơ nổ/rò rỉ)
- Cẩn thận trong quá trình lắp và thay pin

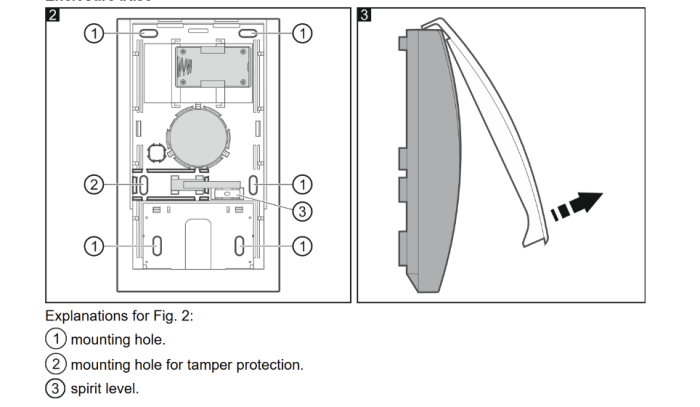

Lắp trên tường cao, khó tiếp cận. Tối thiểu 2.5cm khoảng trống phía trên. Quy trình:
- Tháo vít khóa nắp, nghiêng nắp 60° và tháo ra.
- Giữ tamper switch trong khi lắp pin - bắt đầu khởi tạo phase 1.
- Đăng ký còi vào hệ PERFECTA/MTX-300.
- Đặt còi tạm ở vị trí dự kiến để kiểm tra tín hiệu radio.
- Nếu tín hiệu đủ, tháo bo mạch, đánh dấu lỗ khoan, bắt vít đế.
- Lắp lại bo mạch, kết nối pin, lắp nắp.
- Test hoạt động.
Blocking tamper: Tamper không kích hoạt trong thời gian sau khi lắp pin cho đến khi nhận lệnh "standby mode" từ trung tâm/controller (sau khi thoát service mode). Điều kiện: tamper switch phải đóng trong 30 giây liên tục. Khi tamper bị chặn, LED ngoài cùng bên trái nhấp nháy mỗi 10 giây.
So sánh với ASP-105 R
| Tiêu chí | MSP-300 R | ASP-105 R |
|---|---|---|
| Giao thức | 433 MHz | ABAX 868 MHz |
| Nguồn | Pin ER34615 (không cần cáp) | 12V DC + pin backup |
| Tuổi thọ nguồn | Lên đến 3 năm | Vô thời hạn (cần điện lưới) |
| Trung tâm tương thích | PERFECTA WRL, MTX-300 | INTEGRA WRL, VERSA |
| Âm lượng | 105dB | 120dB |
| Lớp môi trường | Class IIIA | Class IV |
Kết luận
MSP-300 R phù hợp cho dự án dùng trung tâm PERFECTA WRL cần còi ngoài trời tại vị trí không có nguồn điện sẵn. Ưu điểm chính là không cần cáp điện và pin chịu được -40°C. Hạn chế: âm lượng 105dB thấp hơn các còi có dây 120dB, và chỉ tương thích hệ PERFECTA/MTX-300.
