Satel MTX-300 Bộ Điều Khiển Wireless 433MHz MICRA Standalone

Satel MTX-300 là wireless controller hoạt động ở tần số 433MHz, thuộc dòng MICRA của Satel. Controller này hoạt động hoàn toàn độc lập (standalone) - không phụ thuộc keypad bus hay topology bus của alarm panel. MTX-300 kết nối với alarm panel hoặc automation system qua 8 relay outputs và 2 wired inputs, cho phép tích hợp với bất kỳ panel có dây nào mà không giới hạn thương hiệu. Đây là giải pháp phù hợp khi dự án cần bổ sung khả năng wireless vào hệ thống báo động có dây hiện hữu, hoặc khi topology wired không cho phép chạy dây đến các vị trí cảm biến.

Sơ Đồ Đấu Dây

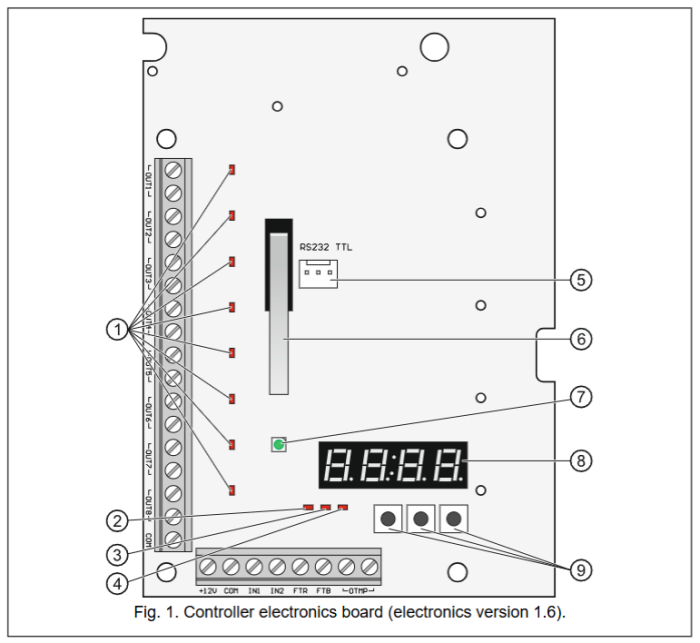

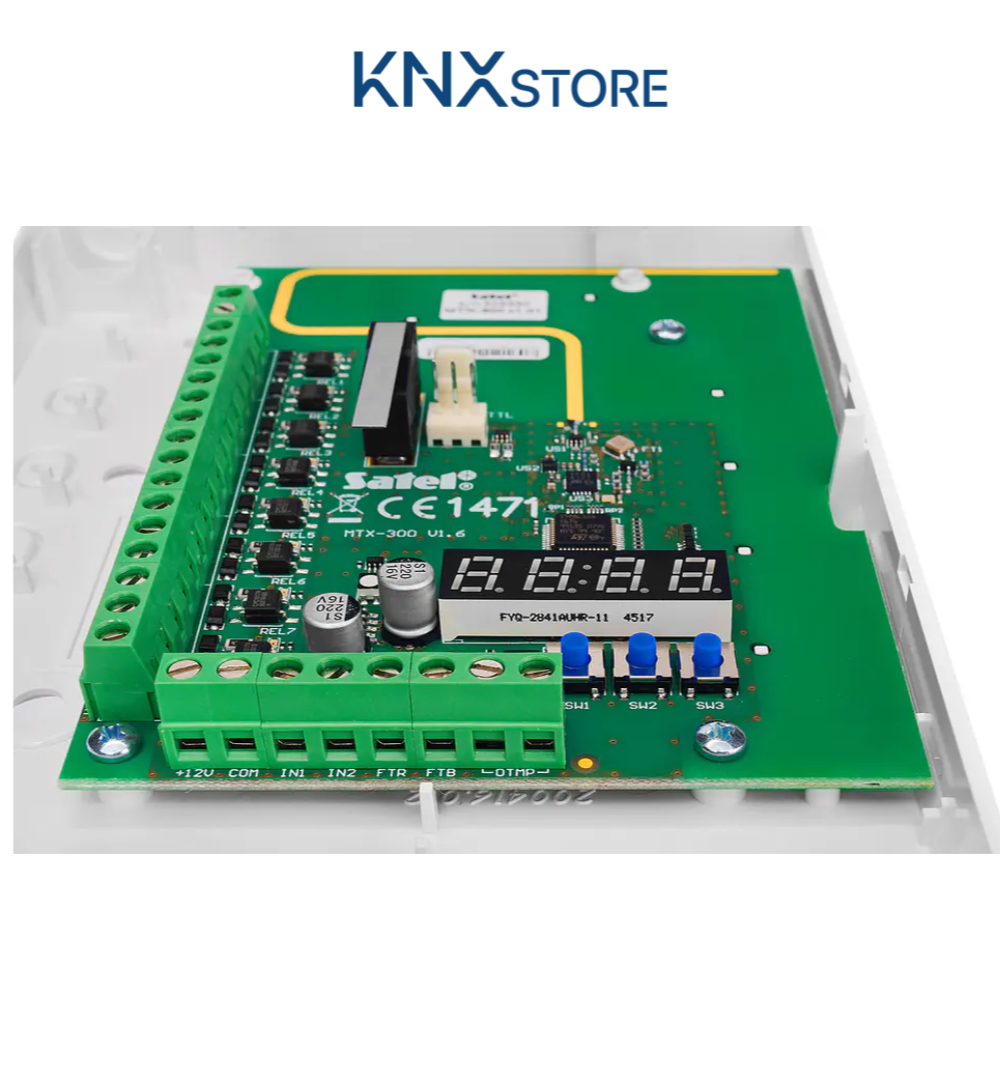

MTX-300 có các terminal sau:

Power:

  • +12V - nguồn vào 12V DC
  • COM - ground chung

Relay Outputs (OUT1-OUT8):

  • 8 relay outputs opto-isolated. Mỗi output lập trình độc lập: có thể map với keyfob button press, detector trigger, hoặc trạng thái hệ thống.
  • Nối OUT1-OUT8 vào zone inputs của alarm panel. Khi keyfob nhấn nút hoặc detector báo động, relay tương ứng đóng, zone của panel bị trigger.

Programmable Inputs (IN1, IN2):

  • Nhận tín hiệu OC hoặc relay output từ thiết bị ngoài.
  • Ứng dụng phổ biến: nhận lệnh arm/disarm từ panel để điều khiển siren không dây MSP-300 qua MTX-300.

Diagnostic Outputs:

  • FTR (OC): active khi không có radio communication với device đang bật Presence control. Nối vào zone panel để báo loss of supervision.
  • FTB (OC): active khi bất kỳ keyfob/detector/siren nào báo low battery. Nối vào zone panel để monitor pin.
  • OTMP (relay): active khi tamper của MTX-300 hoặc bất kỳ wireless device nào bị trigger. Nối vào tamper zone của panel.

Config Port:

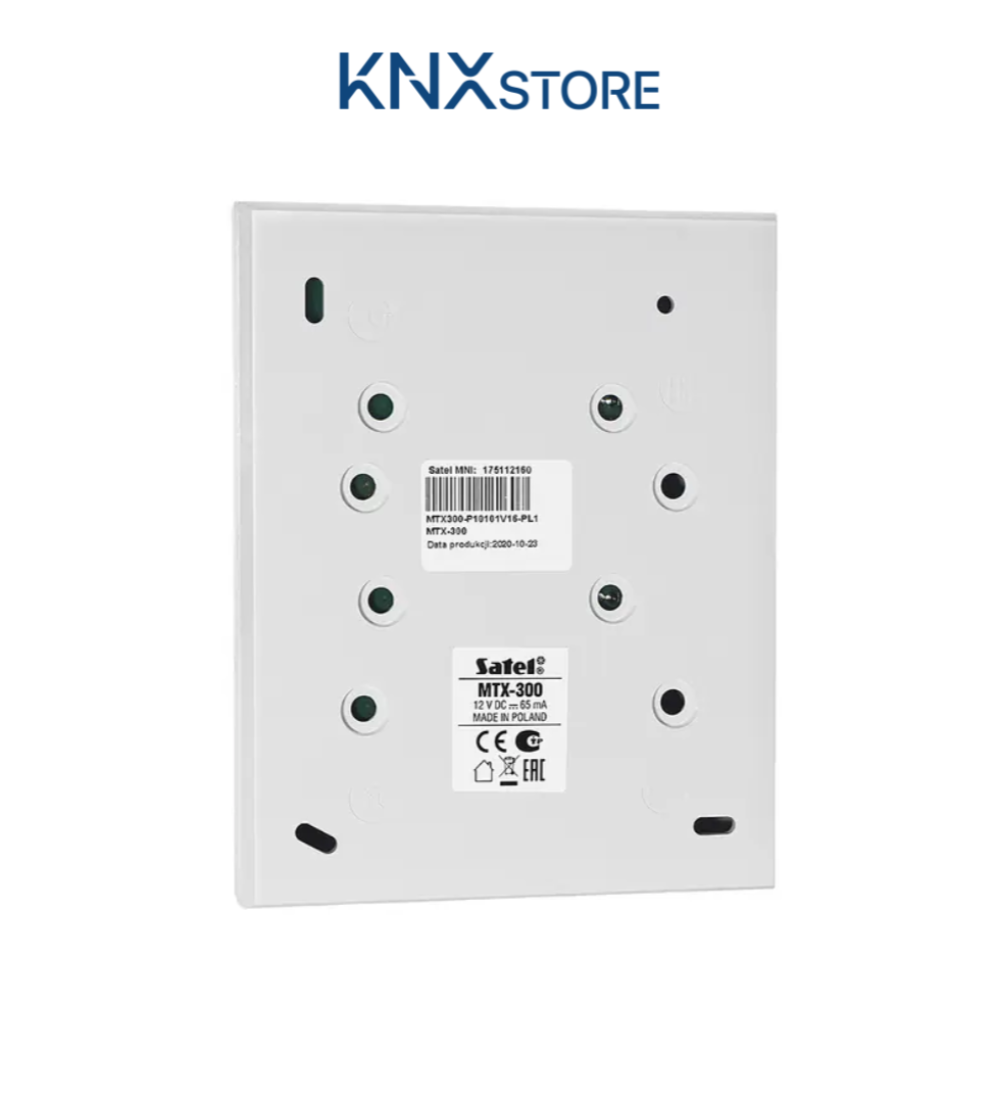

Chọn Vị Trí Lắp Đặt

Vị trí lắp MTX-300 ảnh hưởng trực tiếp đến radio range và độ ổn định của hệ thống.

Về độ cao và khoảng cách:

  • Lắp ở độ cao vài trăm mm so với sàn hoặc ngang tầm thiết bị wireless để giảm vật cản. Không nên lắp sát sàn hoặc trong hộp kim loại kín.
  • Tránh lắp song song với đường cáp điện lực (AC power cable). Interference từ 220V AC làm giảm độ nhạy thu tín hiệu 433MHz đáng kể.

Về vật liệu xây dựng:

  • Tường bê tông cốt thép: giảm range khoảng 50-70% so với không gian trống. Nếu coverage cần vượt qua nhiều vách bê tông dày, cân nhắc thêm repeater MRU-300.
  • Kính, gỗ, thạch cao: giảm ít hơn, thường chấp nhận được trong phạm vi cùng tầng.

Lưu ý khi dùng MRU-300 repeater:

  • MRU-300 được nhận diện trong MTX-300 như MMD-300 detector. Không bắt buộc phải đăng ký vào controller, nhưng nếu không đăng ký thì repeater sẽ không được supervised (không phát hiện mất kết nối hoặc tamper).
  • Đặt MRU-300 ở vị trí trung gian, trong tầm phủ sóng của MTX-300 và trong tầm phủ sóng của device cần relay.

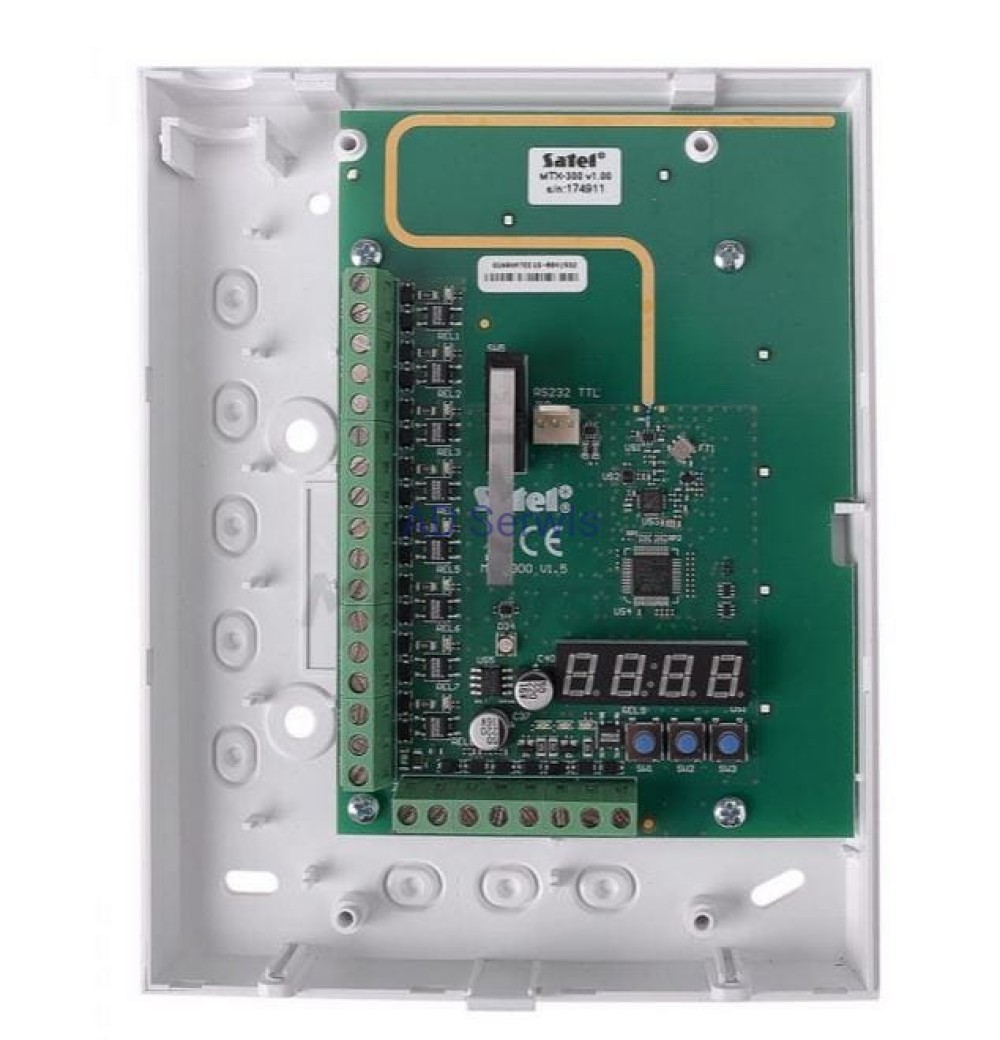

Đăng Ký Thiết Bị Không Dây 433MHz

Cấu hình MTX-300 thực hiện qua hai cách: nút bấm trên controller kết hợp service code, hoặc phần mềm MTX SOFT qua RS-232 TTL.

Service mode bằng nút bấm:

  • Nhập service code (mặc định: 1111, 4 ký tự) để vào service mode.

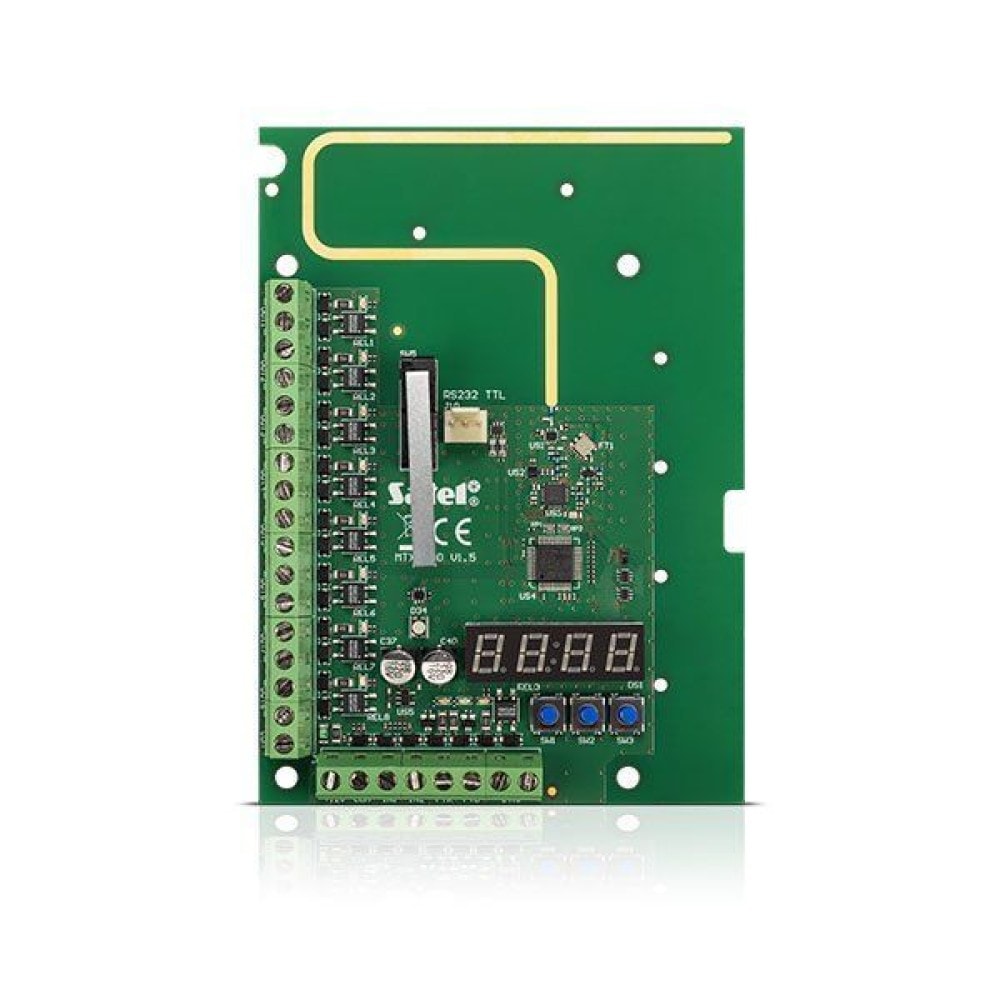

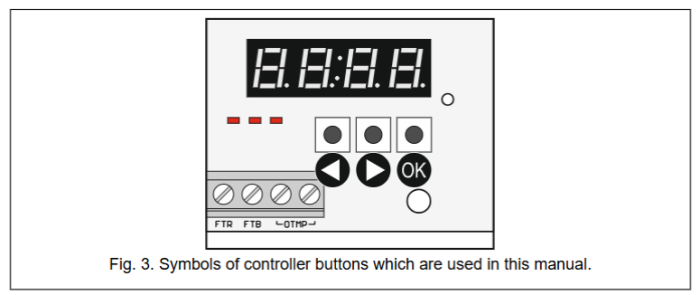

  • LED display hiển thị trạng thái và số thao tác trong quá trình cấu hình.

Quy trình đăng ký wireless device (enrollment):

  1. Vào service mode trên MTX-300.
  2. Chọn loại device cần đăng ký (keyfob, detector, siren, repeater).
  3. Trigger device: nhấn nút trên keyfob, hoặc trigger tamper/sensor của detector để phát tín hiệu enrollment.
  4. MTX-300 nhận tín hiệu và xác nhận đăng ký thành công qua LED display.

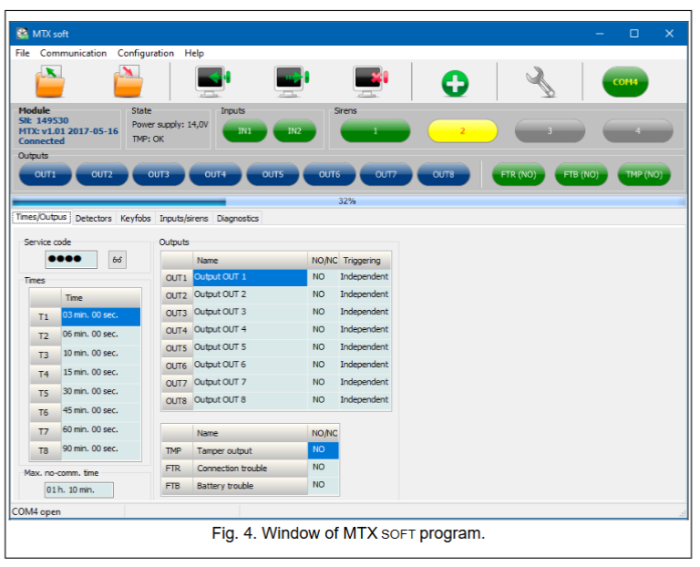

MTX SOFT (miễn phí, Windows):

  • Kết nối PC vào RS-232 TTL port của MTX-300 qua USB-RS converter.
  • MTX SOFT cho phép cấu hình đầy đủ: map keyfob button với relay output, đặt Presence control cho từng device, cấu hình thời gian delay, export/backup cấu hình.
  • Khuyến nghị dùng MTX SOFT thay vì cấu hình bằng nút bấm cho các dự án có nhiều device, vì dễ kiểm tra và document lại cấu hình.

Lưu ý về device alias: Một số model mới hơn được nhận diện dưới tên model cũ trong MTX-300:

  • MPD-310 và MPD-310 Pet: nhận diện như MPD-300
  • MSD-350: nhận diện như MSD-300
  • MXD-300: nhận diện như MMD-302
  • MRU-300 repeater: nhận diện như MMD-300

Điều này không ảnh hưởng chức năng, nhưng cần

Tích Hợp MTX-300 Với Hệ Thống Báo Động Có Dây

MTX-300 là standalone controller, không cần tích hợp qua keypad bus hay giao thức độc quyền. Toàn bộ giao tiếp với alarm panel thực hiện qua wired relay contact và OC output - tương thích với bất kỳ panel nào có zone inputs tiêu chuẩn.

Mô hình tích hợp điển hình:

Sự kiện Nguồn Kết nối vật lý Hành động trên panel
Detector báo động MFD-300, MPD-300, v.v. OUT1-8 relay đóng Zone alarm trigger
Keyfob nhấn nút MPT-350, T-4, v.v. OUT1-8 relay đóng Zone trigger (arm/disarm logic trên panel)
Mất radio với device FTR OC active Zone input panel Fault zone
Low battery device FTB OC active Zone input panel Trouble zone
Tamper OTMP relay đóng Tamper zone panel Tamper alarm
Siren control Panel relay out IN1 hoặc IN2 MTX-300 kích hoạt MSP-300 siren

Lưu ý thực tế khi lắp:

  • Mỗi OUT1-8 là relay output độc lập. Trên MTX SOFT, lập trình từng output: trigger theo keyfob button, detector zone, hay sự kiện hệ thống.
  • Với cấu hình cơ bản: OUT1 = detector alarm, OUT2 = keyfob arm, OUT3 = keyfob disarm. Tùy logic của panel mà mapping sẽ khác nhau.
  • IN1 và IN2 thường dùng để nhận tín hiệu arm/disarm từ panel (qua relay hoặc OC output của panel), sau đó MTX-300 dùng tín hiệu này để điều khiển siren MSP-300 qua radio.
  • FTR chỉ active cho device có bật Presence control. Không phải mọi device đều bật mặc định. Kiểm tra setting trong MTX SOFT khi commissioning.

Danh Sách Thiết Bị Wireless 433MHz MICRA Tương Thích

Keyfobs (tối đa 30 thiết bị)

Model Số nút Mã hóa Ghi chú
MPT-350 4 nút Code-hopping encrypted Model phổ biến nhất, 4 nút lập trình độc lập
MPT-300 4 nút Code-hopping encrypted
T-4 4 nút Encrypted
T-2 2 nút Encrypted
T-1 1 nút Encrypted
P-4 4 nút (dạng card) Encrypted
P-2 2 nút (dạng card) Encrypted

Detectors (tối đa 16 thiết bị)

Model Loại Nhận diện như Mô tả
MFD-300 Flood detector MFD-300 Cảm biến ngập nước không dây 433MHz
MGD-300 Glass break detector MGD-300 Cảm biến vỡ kính không dây 433MHz
MMD-300 Magnet contact MMD-300 Cảm biến từ cửa/cửa sổ
MMD-302 Magnet contact MMD-302 Cảm biến từ, phiên bản 2
MPD-300 PIR motion detector MPD-300 Cảm biến chuyển động PIR
MPD-310 PIR motion detector MPD-300 Nhận diện như MPD-300
MPD-310 Pet PIR pet-immune MPD-300 Pet-immune, nhận diện như MPD-300
MSD-300 Smoke detector MSD-300 Cảm biến khói không dây
MSD-350 Smoke detector MSD-300 Nhận diện như MSD-300
MXD-300 Multi-zone detector MMD-302 Nhận diện như MMD-302

Sirens (tối đa 4 thiết bị)

Model Loại Ghi chú
MSP-300 Indoor siren Two-way encrypted, nhận lệnh từ MTX-300 qua IN1/IN2

Repeater

Model Nhận diện như Ghi chú
MRU-300 MMD-300 Repeater mở rộng phạm vi 433MHz. Không bắt buộc đăng ký, nhưng nếu không đăng ký thì không supervised

MTX-300 vs ACU Series: Khác Biệt Cần Biết

Satel có hai dòng wireless controller cho hệ thống báo động: MICRA (MTX-300) hoạt động ở 433MHz và ABAX (ACU-120, ACU-220, ACU-270, ACU-280) hoạt động ở 868MHz. Hai dòng này KHÔNG tương thích nhau. Thiết bị 433MHz không hoạt động với ACU series và ngược lại.

Tiêu chí MTX-300 (MICRA 433MHz) ACU series (ABAX 868MHz)
Tần số 433MHz 868MHz
Protocol MICRA encrypted ABAX 2 encrypted
Tích hợp với panel Qua relay/wired I/O (standalone) Qua keypad bus của Satel panel (INTEGRA 64, VERSA 10, v.v.)
Keyfob tương thích MPT-350, MPT-300, T-4, T-2, T-1, P-4, P-2 ATD-100, AMD-101, ARD-100, v.v.
Detector tương thích MFD-300, MGD-300, MPD-300, v.v. (433MHz MICRA) AGD-200, AMD-200, MPD-5000, v.v. (868MHz ABAX)
Phù hợp cho Tích hợp với panel bất kỳ thương hiệu qua wired I/O Tích hợp native với Satel Integra/VERSA qua bus
Phần mềm cấu hình MTX SOFT (standalone) DLOADX/GUARDX qua panel

Khi nào chọn MTX-300:

  • Dự án dùng panel không phải Satel (Honeywell, Paradox, DSC, v.v.) cần thêm wireless zone.
  • Cần standalone wireless controller không ràng buộc với một dòng panel cụ thể.
  • Ngân sách hạn chế, yêu cầu đơn giản: keyfob + detector + siren qua relay output.

Khi nào chọn ACU series:

  • Panel là Satel Integra hoặc VERSA, cần tích hợp wireless native qua keypad bus.
  • Cần quản lý wireless device trực tiếp từ giao diện panel (DLOADX/GUARDX).
  • Dự án yêu cầu 868MHz ABAX 2 device ecosystem.

ACU-120 và ACU-220 là các module chạy trên keypad bus của Satel panel  panel nhận diện và quản lý trực tiếp qua giao thức bus độc quyền. MTX-300 là standalone controller kết nối với panel bất kỳ qua wired relay contact panel chỉ nhìn thấy zone input bị trigger, không biết gì về wireless bên dưới. Đây là sự khác biệt về kiến trúc tích hợp, không chỉ là tần số radio.

Kết Luận

MTX-300 giải quyết đúng một bài toán cụ thể: bổ sung wireless zone 433MHz vào hệ thống báo động có dây, không phụ thuộc thương hiệu panel, không cần chạy thêm bus hay protocol phức tạp. Kiến trúc standalone với relay output cho phép SI và ME Contractor tích hợp vào bất kỳ dự án nào chỉ bằng dây tín hiệu tiêu chuẩn.

Điểm cần nhớ khi chọn MTX-300:

  • 433MHz MICRA ecosystem: chỉ dùng với keyfob và detector trong danh sách MICRA. Không tích hợp với ACU series 868MHz.
  • Standalone, không phải keypad module: kết nối với panel qua relay/OC wired output. Phù hợp cho panel ngoài hệ sinh thái Satel.
  • 8 relay output: map linh hoạt với zone của panel. Map trên MTX SOFT để document và kiểm tra sau.
  • Supervised monitoring: bật Presence control cho detector và siren, nối FTR và FTB vào zone panel để có đầy đủ trouble reporting.

Để được hỗ trợ chọn thiết bị wireless phù hợp hoặc tư vấn tích hợp MTX-300 vào dự án cụ thể, liên hệ KNXStore qua kênh kỹ thuật.

MTX-300 được phân phối chính hãng tại Việt Nam bởi KNXStore (Công ty CP Tích hợp Hệ thống Liên Minh), nhà phân phối ủy quyền Satel tại Việt Nam.

Câu hỏi thường gặp

Có. MTX-300 là standalone controller kết nối với alarm panel qua relay contact (OUT1-8) và OC output (FTR, FTB). Panel chỉ nhìn thấy wired zone input bị trigger, không cần biết nguồn là wireless. Đây là giải pháp tích hợp phổ biến khi cần bổ sung wireless zone vào panel hiện hữu.

OUT1-8 là opto-isolated electronic relay. Khi active, relay đóng (NO -> closed). Tùy theo lập trình trên MTX SOFT, output có thể hoạt động theo chế độ: monostable (đóng trong thời gian cố định rồi mở), bistable (đổi trạng thái mỗi lần trigger), hoặc đóng trong khi device đang active. Cần kiểm tra khả năng đóng ngắt của relay với mức điện áp và dòng điện của panel zone input trước khi kết nối.

Có. Output FTB (OC) sẽ active khi bất kỳ device nào (keyfob, detector, siren) báo low battery qua radio. Nếu nối FTB vào một zone của panel và cấu hình là trouble zone, hệ thống sẽ cảnh báo trên panel. Ngưỡng phát hiện low battery phụ thuộc vào firmware của từng device.

Presence control là tính năng supervised check-in: device phải gửi tín hiệu định kỳ để báo rằng mình vẫn trong tầm sóng. Nếu mất liên lạc, MTX-300 active FTR output sau một khoảng thời gian timeout. Nên bật Presence control cho tất cả detector và siren để phát hiện mất sóng hoặc phá hoại thiết bị. Với keyfob, có thể không bật vì người dùng thường mang theo và dùng pin nhanh hơn nếu battery yếu.

Không. MTX-300 chỉ hoạt động với thiết bị trong danh sách MICRA 433MHz tương thích của Satel (MPT-350, MFD-300, MGD-300, v.v.). Các thiết bị 433MHz khác trên thị trường không dùng protocol mã hóa của MICRA, sẽ không được nhận dạng bởi MTX-300.

MRU-300 được nhận diện là MMD-300 detector trong MTX-300, chiếm 1 slot trong 16 detector. Mỗi MTX-300 chỉ hỗ trợ 1 repeater thực tế (vì chiếc thứ 2 cũng sẽ chiếm slot detector). Repeater MRU-300 relay tín hiệu hai chiều giữa MTX-300 và các device ở xa. Các device vẫn được quản lý trực tiếp bởi MTX-300, không phải bởi repeater.

Firmware 1.01 là phiên bản hiện tại của MTX-300 tại thời điểm xuất bản trang này. Satel phát hành firmware update qua kênh phân phối chính thức. Khi có firmware mới, KNXStore sẽ thông báo và cung cấp hướng dẫn update qua RS-232 TTL port bằng MTX SOFT.
