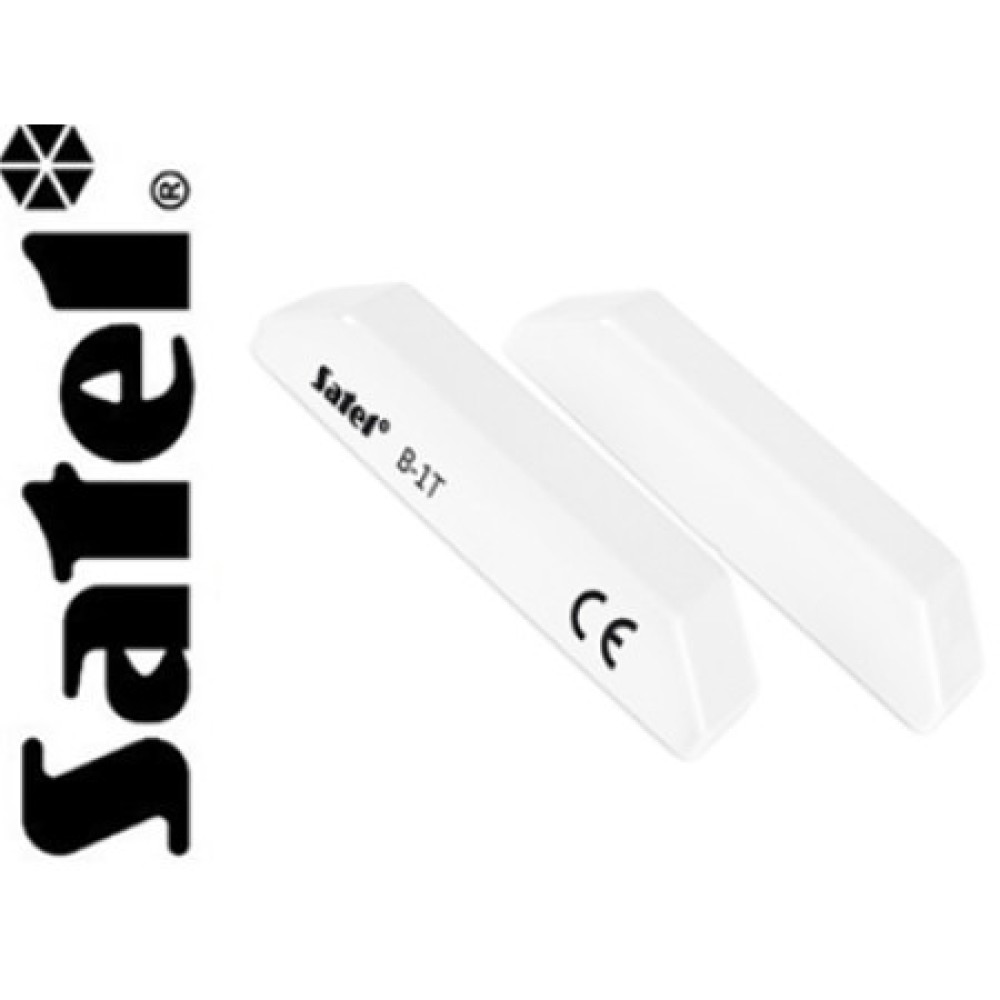

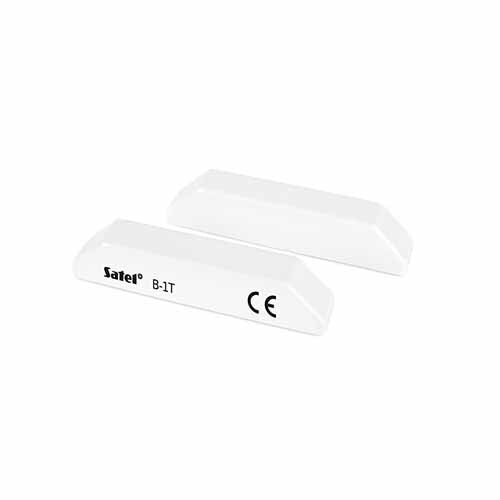

Satel B-1T - Công Tắc Từ Lắp Nổi Có Terminal Vít
Lắp đặt nhanh là ưu tiên trong thi công hệ thống báo động. B-1T giải quyết điểm này bằng terminal vít rời: dây cứng AWG22-24 đấu thẳng vào terminal, siết vít, xong. Không cần hàn, không cần đầu cos. Đặc biệt tiện dụng khi đi cáp UTP hoặc cáp báo động 2 lõi cứng.
Điểm khác so với B-1M: B-1T có terminal vít, khoảng cách Make nhỏ hơn (20mm thay vì 30mm). Make 20mm yêu cầu lắp đặt chính xác hơn nhưng đổi lại giảm thiểu false alarm khi cửa bị rung.
Terminal vít ưu điểm thực tế

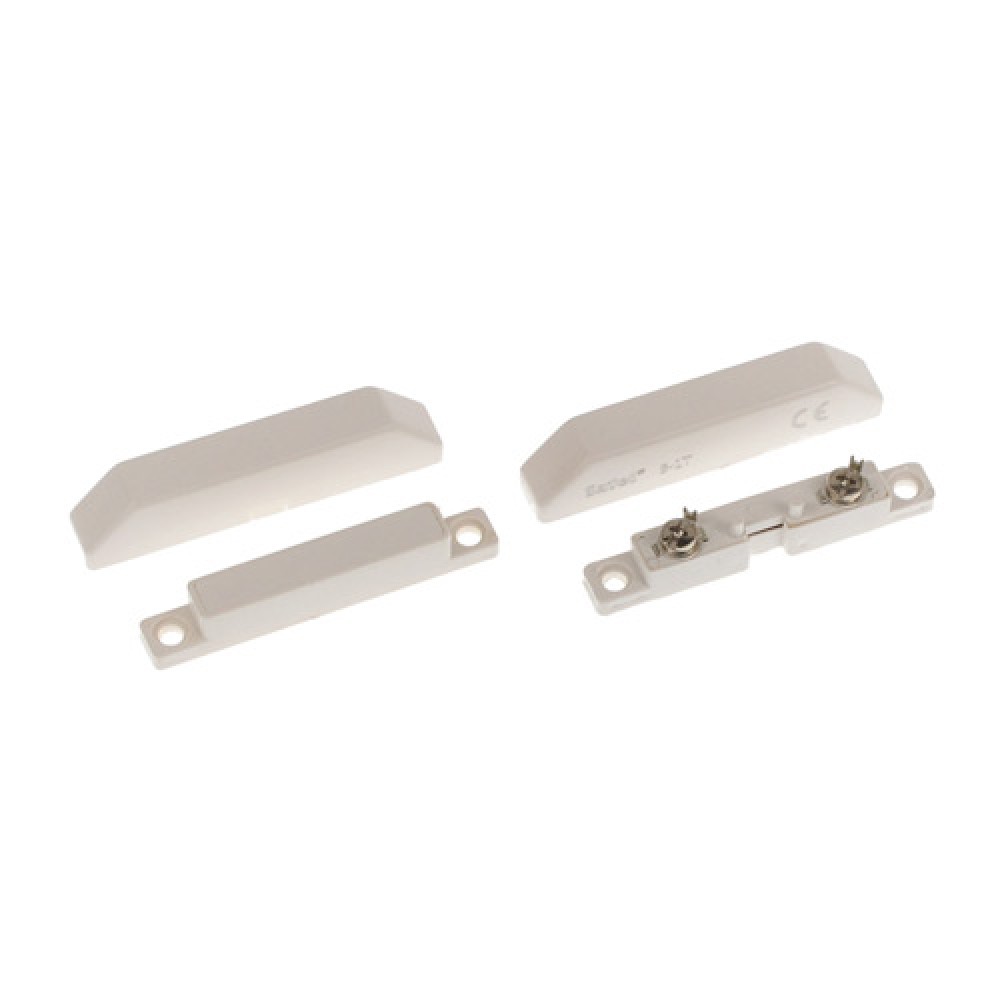

Terminal vít cho phép đấu/tháo dây nhanh không cần dụng cụ đặc biệt. Khi cần thay thiết bị, chỉ cần nới vít, rút dây cũ, lắp dây mới. Không bị đứt dây như kiểu hàn. Dây mềm cần bấm đầu ferrule trước khi đấu terminal để tránh bị tuốt.
Khoảng cách Make 20mm yêu cầu lắp đặt phần nam châm gần hơn phần cảm biến so với B-1M (Make 30mm). Đối với cửa gỗ thông thường không có khe hở lớn, đây không phải vấn đề. Với cửa có khe hở lớn hoặc cửa bị võng, B-1M (Make 30mm) linh hoạt hơn.
So sánh B-1T với các model cảm biến từ khác
| Model | Make | Break | Terminal | Đặc điểm |
|---|---|---|---|---|
| B-1M | 30mm | 38mm | Dây trực tiếp | Make lớn hơn, linh hoạt hơn |
| B-1T | 20mm | 24mm | Vít | Đấu nối dây cứng dễ hơn |
| B-2S | 25mm | 33mm | Dây | Lắp chìm, thẩm mỹ |
| S-4 | 18mm | 28mm | Terminal + tamper | Có tamper contact |
Hướng dẫn lắp đặt B-1T

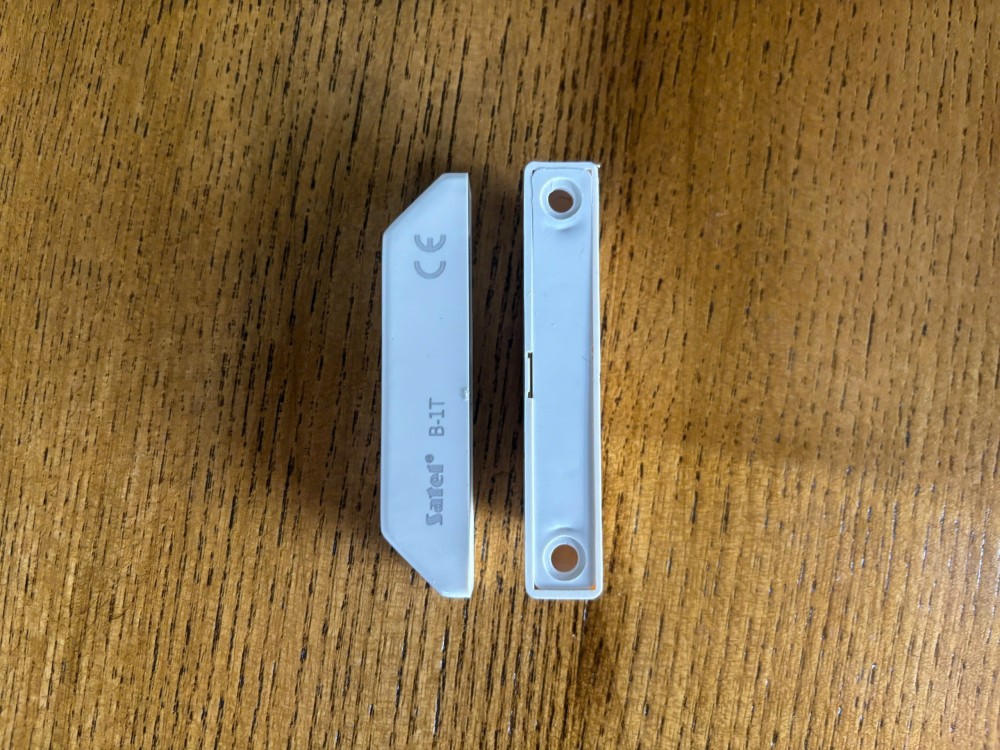

Phần cảm biến (có terminal vít) gắn lên khung cố định của cửa. Phần nam châm gắn lên cánh di động. Giữ hai phần thẳng hàng, khoảng cách khi đóng dưới 10mm để đảm bảo Make 20mm hoạt động ổn định.
Tránh lắp lên khung kim loại không có đệm. Kim loại làm giảm từ trường, thu hẹp khoảng cách Make thực tế. Sử dụng miếng đệm nhựa nếu bắt buộc lắp gần vật liệu sắt thép.
Ứng dụng điển hình
B-1T phù hợp lắp đặt tất cả loại cửa thông thường: cửa gỗ, cửa nhựa uPVC, cửa kính khung nhôm có khe hở nhỏ. Terminal vít giúp thi công nhanh hơn trong các công trình lắp đặt hàng loạt. Bán theo bộ 10 cái tối ưu cho lắp đặt toàn bộ căn hộ hoặc tầng văn phòng.
Tương thích hệ thống: không giới hạn trong hệ Satel
Reed switch là tiếp điểm cơ học thuần túy (dry contact NC), hoàn toàn không phụ thuộc giao thức hay thương hiệu. Bất kỳ hệ thống nào nhận tín hiệu dry contact đều dùng được.
Hệ thống Satel:
Kết nối trực tiếp vào zone input NC của toàn bộ dòng trung tâm báo động Satel có dây: INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, INTEGRA 256 Plus, VERSA 10, VERSA 15, PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA-IP 32-WRL. Trong INTEGRA/VERSA: cấu hình zone type NC qua phần mềm DLOADX. Không cần module mở rộng trừ khi tổng số zone vượt quá zone onboard của trung tâm.
Hệ thống báo động khác:
Kết nối thẳng vào zone input NC của Paradox MG/SP/EVO, DSC PowerSeries, Bosch B/G-Series, Honeywell Galaxy, Texecom Premier, Ajax Systems (qua module wired), Hikvision DS-PD2101, Dahua ARD1231. Không cần adapter, không cần lập trình gì thêm ngoài cài đặt zone type trên panel.
KNX: binary input module:
Cảm biến từ kết nối trực tiếp vào các module binary input KNX có sẵn tại KNXStore: Kanonbus KTE8UP (8 kênh dry contact), Satel KNX-BIN24 (24 kênh), hoặc Kanonbus KTE310MS (điều khiển chiếu sáng + input). Mỗi cảm biến từ chiếm 1 channel binary input. Trong ETS: cấu hình input type "contact NC", mapping vào group address trạng thái cửa. Logic tự động hóa KNX (tắt điều hòa khi cửa mở, cảnh báo cửa sổ mở khi mưa) chạy trực tiếp trên bus KNX TP, không cần trung tâm báo động.
BACnet/Modbus: I/O module:
Trong BMS (Building Management System), trạng thái cửa/cổng giám sát qua I/O module có giao tiếp BACnet/IP hoặc Modbus RTU. Ví dụ: Wago 750-Series, Phoenix Contact Axioline, Beckhoff KL/EL-series digital input. Kết nối cảm biến từ vào DI (digital input), cấu hình BACnet Binary Value hoặc Modbus coil để đọc trạng thái.
Home automation (Shelly, Fibaro, Z-Wave):
Với hệ thống nhà thông minh như Home Assistant, input zone từ Shelly UNI, Fibaro Smart Implant, hay Z-Wave IO8 nhận dry contact trực tiếp. Đặc biệt phù hợp cải tạo nhà cũ: giữ nguyên cảm biến từ đã lắp, thay trung tâm báo động cũ bằng hệ smarthome hiện đại.
Lưu ý cho SI khi mix hệ thống:
Khi dự án dùng hỗn hợp (báo động Satel + BMS BACnet + KNX), có thể đấu 1 cảm biến từ song song vào nhiều input khác nhau, miễn là không vượt quá dòng tải tổng cộng của tiếp điểm reed switch (thường 100-500mA tuỳ model). Kiểm tra thông số current rating tiếp điểm trong datasheet trước khi mắc song song nhiều input.
Tiêu chuẩn châu Âu và lợi thế so với cảm biến thông thường
Cảm biến từ Satel sản xuất tại Ba Lan, đáp ứng đầy đủ tiêu chuẩn châu Âu bắt buộc cho thiết bị an ninh. Đây là điểm khác biệt thực chất so với hàng không rõ xuất xứ hoặc hàng OEM không có kiểm định độc lập.
EN50130-5 Class II: kiểm định môi trường thực tế:
EN50130-5 là tiêu chuẩn châu Âu quy định điều kiện môi trường mà thiết bị báo động phải chịu được. Class II bao gồm dải nhiệt -10°C đến +55°C (S-4 mở rộng đến -30°C), thử nghiệm va đập cơ học, rung động, và độ ẩm 93±3%. Thiết bị đạt EN50130-5 phải qua thử nghiệm tại phòng lab độc lập theo quy trình chuẩn, không phải tự công bố. Với cảm biến không có chứng nhận này, hiệu suất trong điều kiện khắc nghiệt không được đảm bảo.
CE Declaration of Conformity:
Satel công bố CE Declaration đầy đủ tại www.satel.eu/ce. Đối với thiết bị an ninh, CE yêu cầu tuân thủ EMC Directive (tương thích điện từ) và Radio Equipment Directive (nếu có wireless). Thiết bị không có CE thực chất có thể gây nhiễu hoặc bị nhiễu bởi thiết bị điện khác trong công trình, dẫn đến false alarm hoặc bỏ lỡ alarm.
Tiếp điểm Ruthenium (Ru): không phải tiếp điểm thông thường:
Reed switch trong cảm biến Satel dùng tiếp điểm Ruthenium, điện trở 150mΩ, tuổi thọ tối thiểu 360,000 cycles. Ở điện áp thấp 5-12V DC phổ biến trong hệ báo động, tiếp điểm vàng mạ hoặc kim loại thông thường dễ bị oxy hóa theo thời gian, dẫn đến tăng điện trở tiếp xúc và lỗi zone intermittent khó debug. Ruthenium duy trì điện trở ổn định trong dải điện áp thấp. 360,000 cycles tương đương khoảng 20 năm với cửa mở/đóng 50 lần/ngày.
Sealed body: chống bụi và ẩm:
Toàn bộ phần cảm biến và nam châm được đúc kín (sealed body). Không có điểm vào của bụi, côn trùng, hoặc hơi ẩm. Đây là yêu cầu quan trọng cho cảm biến lắp tại cửa ra vào, nơi thường xuyên bị thay đổi áp suất khí và tiếp xúc gián tiếp với môi trường ngoài.
Kết luận
B-1T là lựa chọn thi công nhanh nhờ terminal vít, đặc biệt phù hợp lắp đặt số lượng lớn trong công trình dân dụng và văn phòng. Kết hợp với B-1M (dây mềm) và B-2S (lắp chìm) để linh hoạt theo từng loại cửa trong cùng dự án.
