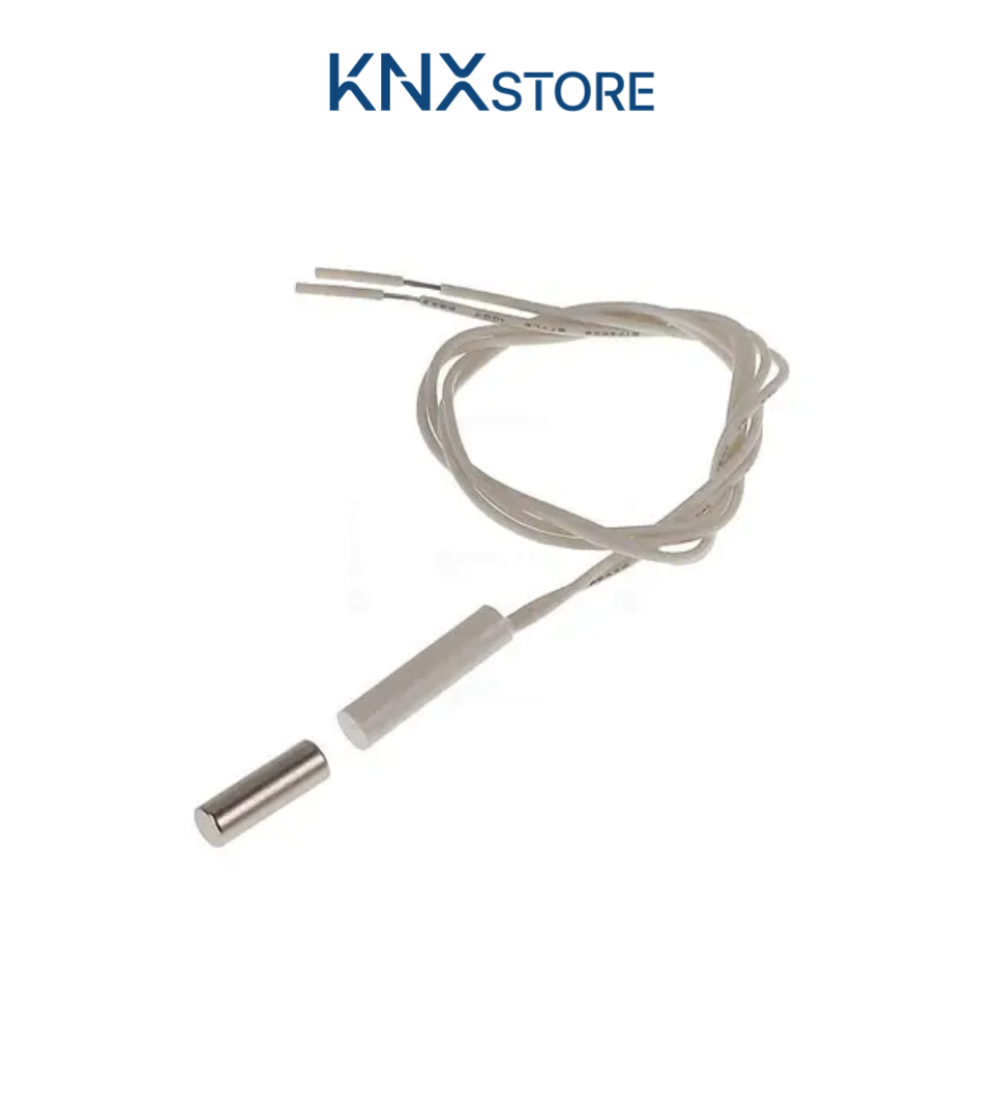

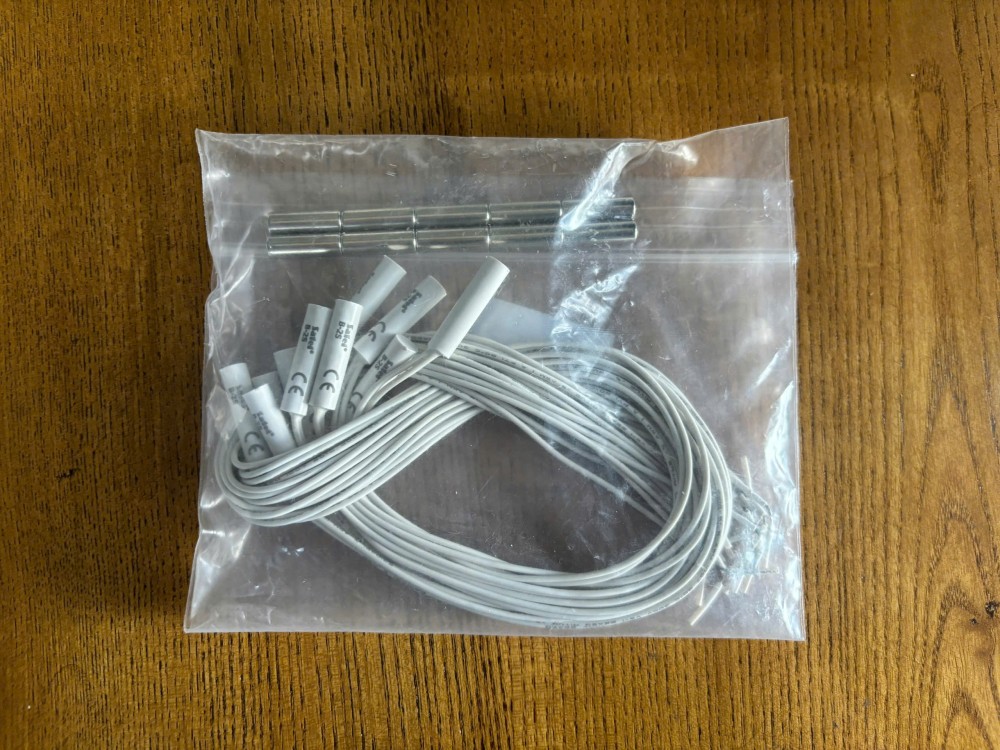

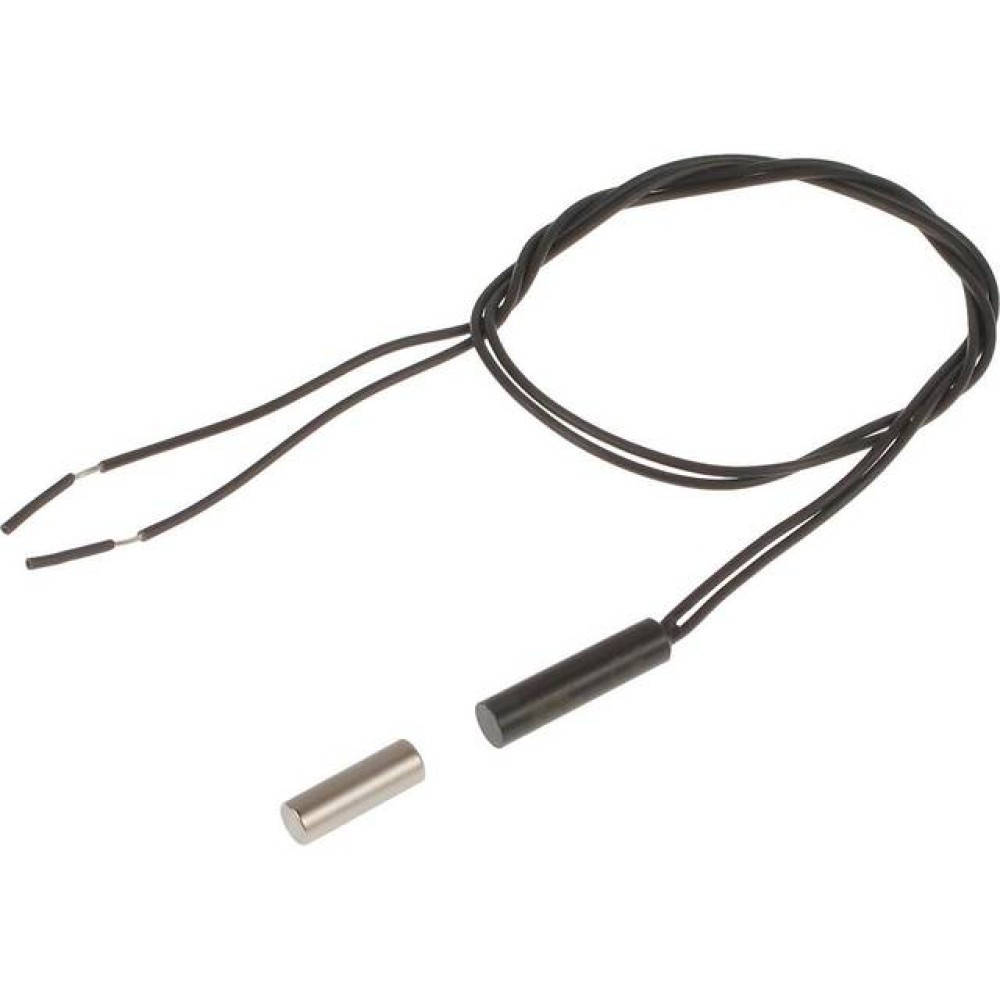

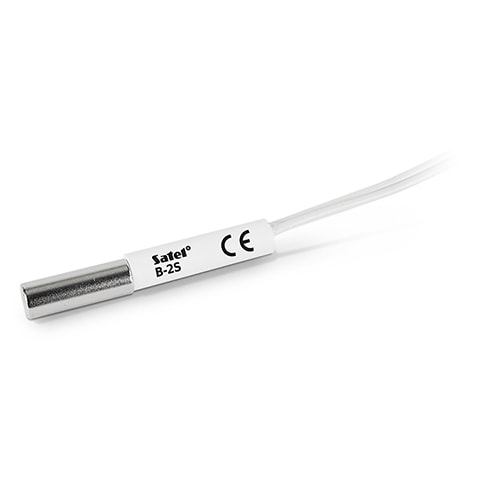

Satel B-2S - Cảm Biến Từ Lắp Chìm Miniature Cho Cửa Gỗ Và Cửa Nhựa
Trong các công trình nội thất cao cấp, cảm biến lộ ngoài phá vỡ thẩm mỹ cửa gỗ nguyên tấm hay cửa nhựa thiết kế. B-2S giải quyết bài toán này: đường kính chỉ Ø6.5mm, khoan lỗ chìm vào khung cửa, gắn thiết bị vào, gần như tàng hình.
Đây là model nhỏ nhất trong dòng lắp chìm của Satel. So với B-2T (lắp chìm terminal vít), B-2S dùng dây ra trực tiếp và kích thước nhỏ hơn, phù hợp khung cửa mỏng không đủ chỗ cho terminal.
Kỹ thuật lắp chìm B-2S
Lắp B-2S đòi hỏi khoan lỗ chìm Ø6.5mm hoặc nhỉnh hơn một chút trên khung cửa. Độ sâu lỗ khoan bằng chiều dài phần cảm biến. Phần nam châm khoan tương tự vào cánh cửa, đảm bảo thẳng hàng khi cửa đóng.
Vật liệu phù hợp: gỗ tự nhiên, gỗ MDF, gỗ HDF, nhựa uPVC, nhựa ABS. Không khoan vào khung nhôm mà không có lớp đệm vì kim loại ảnh hưởng từ trường. Sau khi lắp, có thể bả matit gỗ hoặc dùng nắp nhựa che miệng lỗ cho thẩm mỹ tuyệt đối.
So sánh B-2S với B-2T và cảm biến lắp nổi
| Model | Kiểu | Make | Kết nối | Đặc điểm |
|---|---|---|---|---|
| B-2S | Chìm Ø6.5mm | 25mm | Dây | Nhỏ nhất, tàng hình nhất |
| B-2T | Chìm | 19mm | Terminal vít | Dây cứng, đấu nối dễ |
| B-1M | Nổi | 30mm | Dây | Lắp ngoài, thấy từ ngoài |
| K-3 | Chìm | 15mm | Dây | Vỏ kim loại, bền hơn |
Với cửa gỗ nội thất cao cấp hoặc cửa nhựa thiết kế đường cong, B-2S là lựa chọn phù hợp nhất vì hình trụ nhỏ dễ khoan ở nhiều góc độ. K-3 phù hợp hơn cho cửa kim loại và môi trường khắc nghiệt.
Ứng dụng
B-2S được dùng rộng rãi trong biệt thự và căn hộ cao cấp nơi cửa gỗ tự nhiên hoặc gỗ công nghiệp không muốn lộ thiết bị bảo mật. Cửa nhựa uPVC (cửa Châu Âu) thường có khung rỗng bên trong, B-2S lắp vào vách khung dễ dàng. Cửa tủ, cửa ngăn tủ lạnh (trong khu bếp thương mại) cũng dùng B-2S vì không vướng cơ cấu cánh cửa.
Tương thích hệ thống không giới hạn trong hệ Satel
Reed switch là tiếp điểm cơ học thuần túy (dry contact NC), hoàn toàn không phụ thuộc giao thức hay thương hiệu. Bất kỳ hệ thống nào nhận tín hiệu dry contact đều dùng được.
Hệ thống Satel:
Kết nối trực tiếp vào zone input NC của toàn bộ dòng trung tâm báo động Satel có dây: INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, INTEGRA 256 Plus, VERSA 10, VERSA 15, PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA-IP 32-WRL. Trong INTEGRA/VERSA: cấu hình zone type NC qua phần mềm DLOADX. Không cần module mở rộng trừ khi tổng số zone vượt quá zone onboard của trung tâm.
Hệ thống báo động khác:
Kết nối thẳng vào zone input NC của Paradox MG/SP/EVO, DSC PowerSeries, Bosch B/G-Series, Honeywell Galaxy, Texecom Premier, Ajax Systems (qua module wired), Hikvision DS-PD2101, Dahua ARD1231. Không cần adapter, không cần lập trình gì thêm ngoài cài đặt zone type trên panel.
KNX binary input module:
Cảm biến từ kết nối trực tiếp vào các module binary input KNX có sẵn tại KNXStore: Kanonbus KTE8UP (8 kênh dry contact), Satel KNX-BIN24 (24 kênh), hoặc Kanonbus KTE310MS (điều khiển chiếu sáng + input). Mỗi cảm biến từ chiếm 1 channel binary input. Trong ETS: cấu hình input type "contact NC", mapping vào group address trạng thái cửa. Logic tự động hóa KNX (tắt điều hòa khi cửa mở, cảnh báo cửa sổ mở khi mưa) chạy trực tiếp trên bus KNX TP, không cần trung tâm báo động.
BACnet/Modbus: I/O module:
Trong BMS (Building Management System), trạng thái cửa/cổng giám sát qua I/O module có giao tiếp BACnet/IP hoặc Modbus RTU. Ví dụ: Wago 750-Series, Phoenix Contact Axioline, Beckhoff KL/EL-series digital input. Kết nối cảm biến từ vào DI (digital input), cấu hình BACnet Binary Value hoặc Modbus coil để đọc trạng thái.
Home automation (Shelly, Fibaro, Z-Wave):
Với hệ thống nhà thông minh như Home Assistant, input zone từ Shelly UNI, Fibaro Smart Implant, hay Z-Wave IO8 nhận dry contact trực tiếp. Đặc biệt phù hợp cải tạo nhà cũ: giữ nguyên cảm biến từ đã lắp, thay trung tâm báo động cũ bằng hệ smarthome hiện đại.
Lưu ý cho SI khi mix hệ thống:
Khi dự án dùng hỗn hợp (báo động Satel + BMS BACnet + KNX), có thể đấu 1 cảm biến từ song song vào nhiều input khác nhau, miễn là không vượt quá dòng tải tổng cộng của tiếp điểm reed switch (thường 100-500mA tuỳ model). Kiểm tra thông số current rating tiếp điểm trong datasheet trước khi mắc song song nhiều input.
Tiêu chuẩn châu Âu và lợi thế so với cảm biến thông thường
Cảm biến từ Satel sản xuất tại Ba Lan, đáp ứng đầy đủ tiêu chuẩn châu Âu bắt buộc cho thiết bị an ninh. Đây là điểm khác biệt thực chất so với hàng không rõ xuất xứ hoặc hàng OEM không có kiểm định độc lập.
EN50130-5 Class II: kiểm định môi trường thực tế:
EN50130-5 là tiêu chuẩn châu Âu quy định điều kiện môi trường mà thiết bị báo động phải chịu được. Class II bao gồm dải nhiệt -10°C đến +55°C (S-4 mở rộng đến -30°C), thử nghiệm va đập cơ học, rung động, và độ ẩm 93±3%. Thiết bị đạt EN50130-5 phải qua thử nghiệm tại phòng lab độc lập theo quy trình chuẩn, không phải tự công bố. Với cảm biến không có chứng nhận này, hiệu suất trong điều kiện khắc nghiệt không được đảm bảo.
CE Declaration of Conformity:
Satel công bố CE Declaration đầy đủ tại www.satel.eu/ce. Đối với thiết bị an ninh, CE yêu cầu tuân thủ EMC Directive (tương thích điện từ) và Radio Equipment Directive (nếu có wireless). Thiết bị không có CE thực chất có thể gây nhiễu hoặc bị nhiễu bởi thiết bị điện khác trong công trình, dẫn đến false alarm hoặc bỏ lỡ alarm.
Tiếp điểm Ruthenium (Ru): không phải tiếp điểm thông thường:
Reed switch trong cảm biến Satel dùng tiếp điểm Ruthenium, điện trở 150mΩ, tuổi thọ tối thiểu 360,000 cycles. Ở điện áp thấp 5-12V DC phổ biến trong hệ báo động, tiếp điểm vàng mạ hoặc kim loại thông thường dễ bị oxy hóa theo thời gian, dẫn đến tăng điện trở tiếp xúc và lỗi zone intermittent khó debug. Ruthenium duy trì điện trở ổn định trong dải điện áp thấp. 360,000 cycles tương đương khoảng 20 năm với cửa mở/đóng 50 lần/ngày.
Sealed body: chống bụi và ẩm:
Toàn bộ phần cảm biến và nam châm được đúc kín (sealed body). Không có điểm vào của bụi, côn trùng, hoặc hơi ẩm. Đây là yêu cầu quan trọng cho cảm biến lắp tại cửa ra vào, nơi thường xuyên bị thay đổi áp suất khí và tiếp xúc gián tiếp với môi trường ngoài.
Kết luận
B-2S là cảm biến từ dành cho công trình đề cao thẩm mỹ. Kích thước miniature Ø6.5mm và kiểu lắp chìm giúp tàng hình hoàn toàn sau khi hoàn thiện. Kết hợp với B-2T (terminal vít) và B-1M (lắp nổi) để phủ đầy đủ các loại cửa trong dự án.
