Kanonbus KTE8UP Module Input KNX 8 Kênh Dry Contact
Trong nhiều dự án KNX, integrator gặp bài toán: khách hàng muốn giữ nguyên công tắc truyền thống trên tường vì thẩm mỹ hoặc thói quen, nhưng vẫn muốn tích hợp vào hệ thống KNX để có automation và remote control. Cách giải quyết không cần thay switch plate: thêm một module input KNX phía sau hộp 86, đấu dây công tắc hiện có vào module, module đọc trạng thái đóng mở của công tắc và phát KNX telegram để điều khiển lighting, rèm, scene hoặc bất kỳ thiết bị KNX nào.

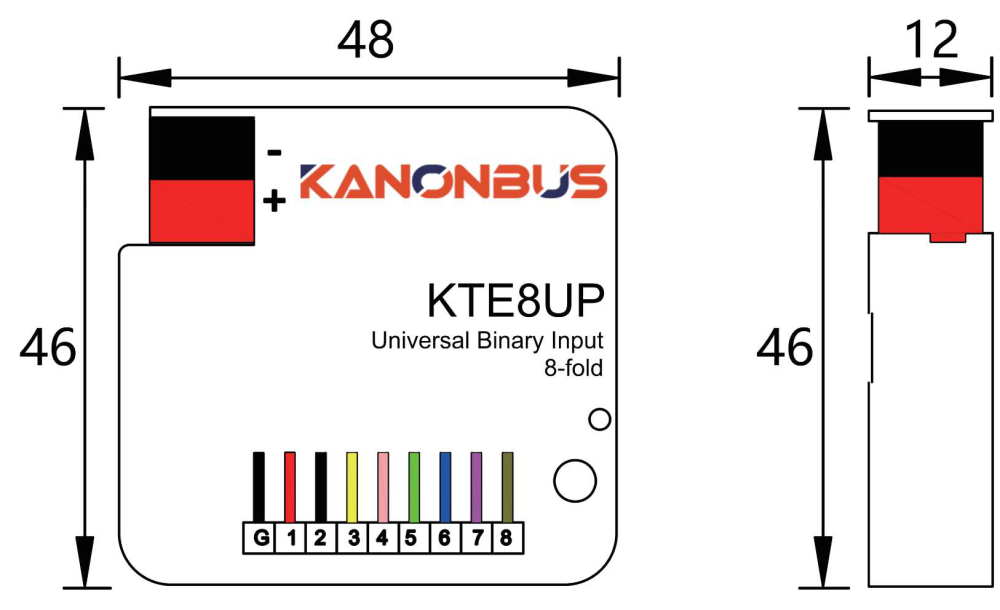

KTE8UP là module input KNX 8 kênh dry contact của Kanonbus, thiết kế cho đúng use case đó. Kích thước 48x46x12mm lắp gọn trong hộp 86 phía sau switch plate. Bus-powered, không cần nguồn phụ. Mỗi kênh cấu hình chức năng độc lập qua ETS.
8 Kênh Input Dry Contact Độc Lập
KTE8UP có 8 kênh input hoàn toàn độc lập. Mỗi kênh nhận tín hiệu passive dry contact: một dây Common chung và một dây Input control line riêng. Khi mạch giữa Common và Input control line đóng lại, KTE8UP nhận tín hiệu và phát KNX telegram theo cấu hình ETS của kênh đó.
Tín hiệu passive (thụ động) nghĩa là KTE8UP không cấp điện áp ra ngoài. Công tắc hoặc thiết bị kết nối vào chỉ đơn giản là đóng hoặc mở tiếp điểm, không cần nguồn điện riêng cho mạch input. Đây là loại giao tiếp phổ biến nhất và an toàn nhất khi kết nối thiết bị từ nhiều hãng khác nhau.
Mỗi kênh cấu hình chức năng riêng biệt qua ETS, không phụ thuộc các kênh còn lại. Kênh 1 có thể cấu hình bật tắt đèn zone A, kênh 2 điều khiển rèm phòng B, kênh 3 gọi scene, các kênh còn lại làm các chức năng khác. Một module KTE8UP phục vụ 8 điểm input hoàn toàn khác nhau.
Công Tắc Thường và Nút Nhấn Tự Reset Hai Chế Độ Hoạt Động
KTE8UP tương thích với cả hai loại công tắc phổ biến nhất:
- Công tắc thường (toggle switch): giữ trạng thái khi nhấn. Bật thì ở vị trí bật cho đến khi nhấn lại. KTE8UP đọc trạng thái thay đổi: khi công tắc chuyển từ mở sang đóng phát một lệnh KNX, khi chuyển từ đóng sang mở phát lệnh khác. Phù hợp cho các điểm điều khiển on/off đơn giản cần trạng thái nhìn thấy được trên switch.
- Công tắc tự reset (self-resetting switch / nút nhấn momentary): tự nhả về trạng thái mở sau khi nhấn. KTE8UP nhận biết ngắn hay dài: nhấn ngắn phát lệnh on/off, nhấn và giữ phát lệnh dimming liên tục (4-bit relative dimming), nhả tay thì dừng dim. Đây là loại phổ biến nhất trong dự án KNX vì cho phép cả switching lẫn dimming chỉ với một nút bấm duy nhất.
Integrator chọn loại công tắc và cấu hình hành vi tương ứng trong ETS. Cùng một module KTE8UP có thể có kênh dùng công tắc thường và kênh dùng nút nhấn, không giới hạn.
Chức Năng Mỗi Kênh Từ Đèn Đến Scene Và Giá Trị Số
Mỗi trong 8 kênh của KTE8UP cấu hình độc lập một trong các chức năng sau:
- Lighting control: gửi lệnh on/off (1-bit switching). Kết hợp với nút nhấn: short press = toggle on/off.
- Dimming control: gửi lệnh dimming tương đối 4-bit. Nhấn và giữ = dim up hoặc dim down liên tục. Nhả tay = dừng dim. Phối hợp với dimmer actuator KNX để điều chỉnh độ sáng mượt.
- Curtain control: gửi lệnh mở hoặc đóng rèm. Short press = toggle. Long press = di chuyển rèm liên tục.
- Scene recall: gửi lệnh gọi scene KNX (1-byte scene number). Nhấn một nút = kích hoạt ngay preset scene đã cài trong ETS, bao gồm nhiều thiết bị cùng lúc.
- Numerical value sending: gửi giá trị brightness (0~255), temperature setpoint hoặc illuminance value. Phù hợp khi cần gửi một giá trị cụ thể về controller hoặc thermostat qua KNX.
Tính linh hoạt này là lý do KTE8UP gọi là "General Purpose Input Interface": cùng một module phục vụ nhiều loại chức năng khác nhau, không bị giới hạn chỉ cho đèn hay chỉ cho rèm.
KTE8UP nhận tín hiệu passive signal (tín hiệu thụ động) từ dry contact, không cấp điện cho đầu vào. Tương thích với:
- Công tắc cơ thường (traditional switch): tiếp điểm đóng/mở theo trạng thái bật/tắt.
- Công tắc tự reset (self-resetting switch/momentary button): tiếp điểm chỉ đóng khi giữ nút.
- Ngõ ra dry contact từ hệ thống khác: cảm biến, relay, BMS ngoài...
8 kênh độc lập, mỗi kênh cấu hình riêng qua ETS để gửi các lệnh KNX khác nhau:
| Chức năng | Mô tả |
|---|---|
| On/Off | Bật/tắt thiết bị liên kết |
| Dimming | Điều chỉnh độ sáng tăng/giảm |
| Curtain | Mở/đóng/dừng rèm |
| Scene recall | Gọi scene đã lưu |
| Numerical value | Gửi giá trị số tùy chỉnh |
| Temperature value | Cài đặt nhiệt độ |
| Illuminance value | Gửi giá trị độ rọi |
Tích Hợp Hệ Thống Bên Ngoài Qua Dry Contact
Ngoài công tắc thường và nút nhấn, KTE8UP nhận tín hiệu dry contact từ bất kỳ thiết bị nào có đầu ra relay hoặc open-collector:
- Cảm biến chuyển động (PIR) với đầu ra relay: khi phát hiện người, relay đóng, KTE8UP phát lệnh bật đèn
- Cảm biến cửa/cửa sổ: khi cửa mở, gửi lệnh tắt điều hòa hoặc cảnh báo
- Đầu ra relay của hệ thống báo động: kích hoạt scene khẩn cấp trong KNX
- Output relay của BMS hoặc controller bên ngoài: cầu nối đơn giản giữa hệ thống không có KNX và hệ KNX
Với 8 kênh input trên một module, KTE8UP tạo 8 điểm tích hợp riêng biệt từ các hệ thống khác nhau vào cùng một hệ KNX.
Sơ đồ chân và mô tả cổng kết nối của Kanonbus KTE8UP

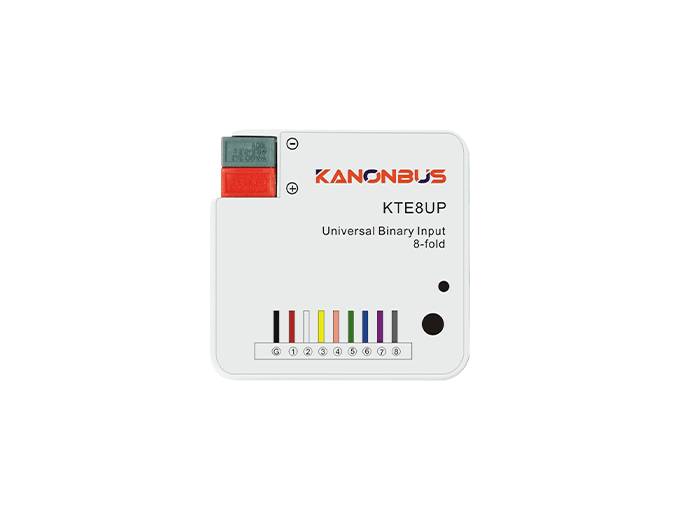

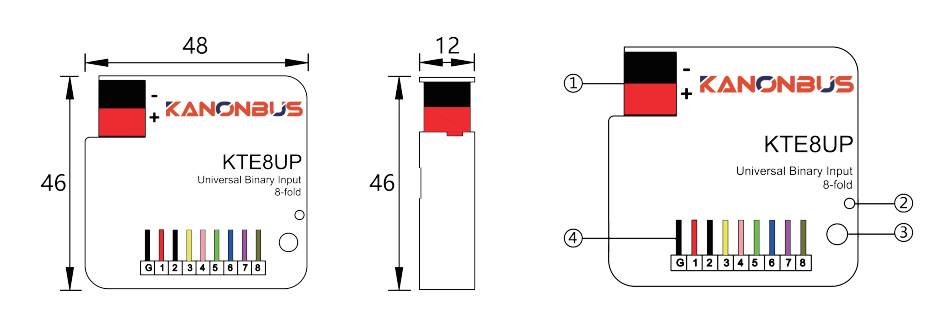

| Vị trí | Ký hiệu | Mô tả |
|---|---|---|
| 1 | KNX bus terminal | Kết nối KNX TP bus, cấp nguồn và truyền dữ liệu |
| 2 | Programming button | Nút lập trình: nhấn để ghi physical address từ ETS |
| 3 | Programming LED | Sáng đỏ sau khi nhấn nút programming, tắt tự động sau khi download xong. Có thể bật/tắt qua ETS |
| 4 | Dry contact input | Terminal đầu vào tín hiệu dry contact: Common line (chân chung) và Input 1-8 (từng kênh) |
Chi tiết đấu nối terminal đầu vào (vị trí 4)
| Dây | Mô tả |
|---|---|
| Common line | Chân chung dùng chung cho tất cả 8 kênh |
| Input 1 | Kênh đầu vào 1, đấu từ một cực của công tắc kênh 1 |
| Input 2-7 | Tương tự Input 1 |
| Input 8 | Kênh đầu vào 8 |

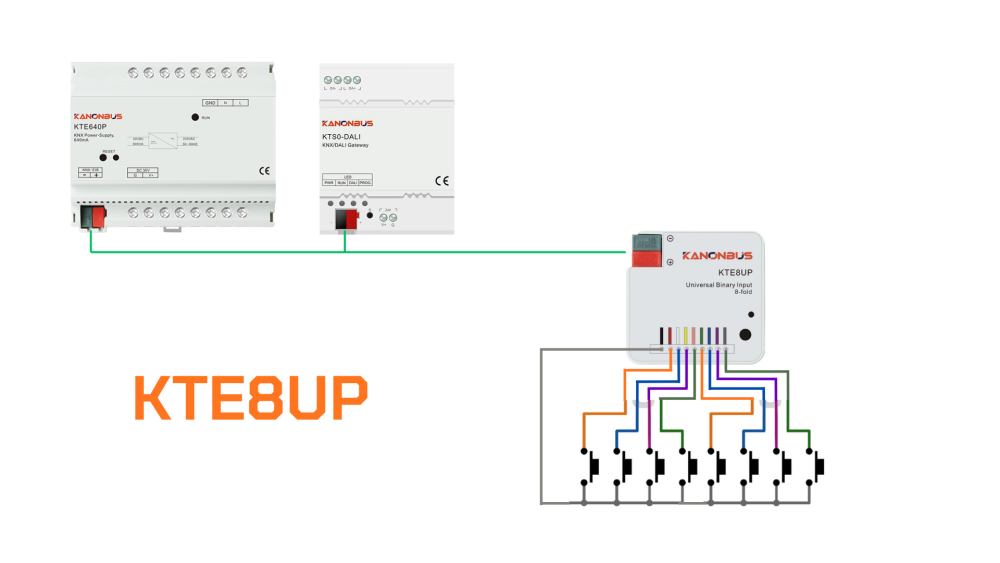

Lưu ý đấu nối:

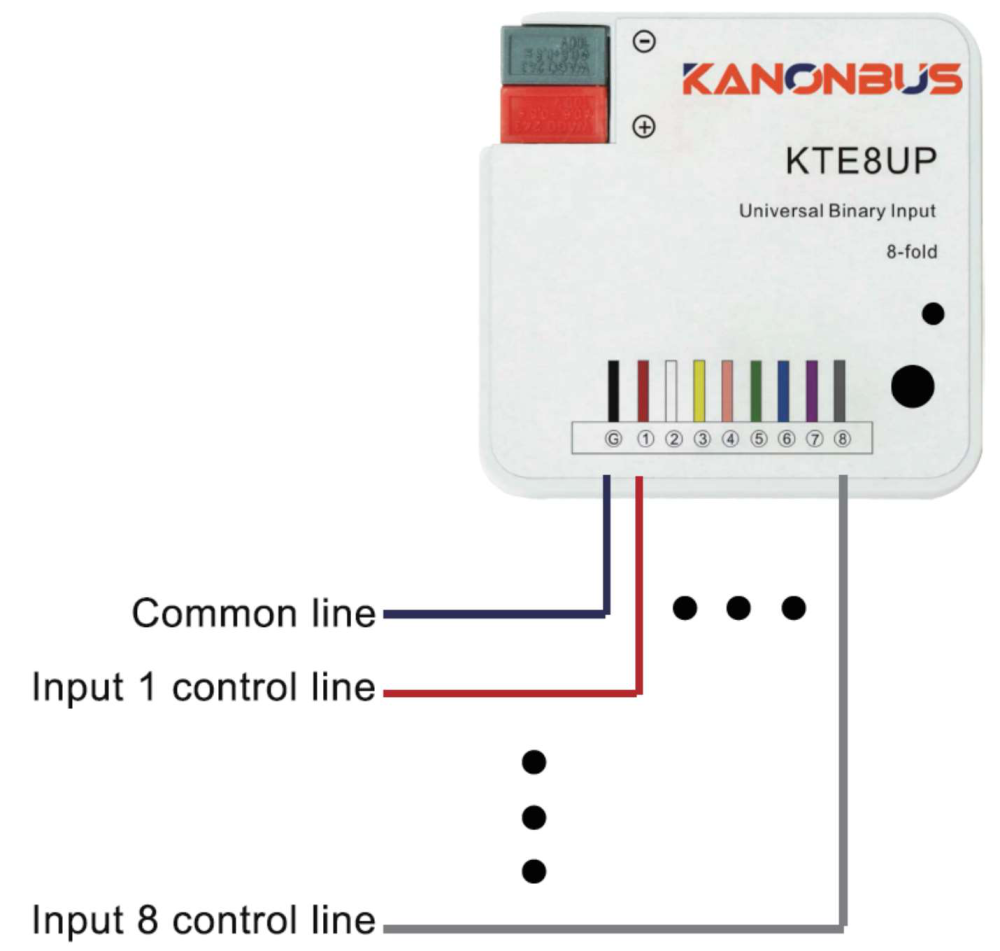

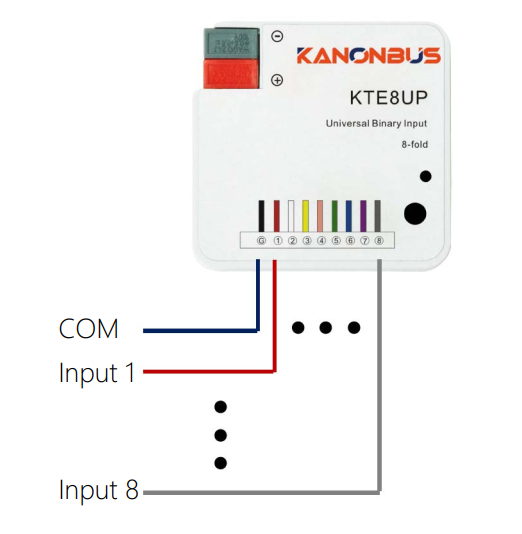

- Tín hiệu đầu vào là passive signal, KTE8UP không cấp điện ra đầu vào. Công tắc cơ chỉ cần đóng/mở mạch giữa Common và Input tương ứng.
- Common line dùng chung cho toàn bộ 8 kênh, chỉ cần đấu một dây Common.
- Không đưa điện áp AC/DC vào terminal đầu vào, chỉ dùng tiếp điểm khô.
Câu Hỏi Thường Gặp Về Kanonbus KTE8UP
KTE8UP khác gì với KTE310MS trong ứng dụng input?
KTE310MS là module I/O đa năng: có 4 kênh input dry contact, 4 kênh LED output và 3 kênh relay 10A. Phù hợp khi cần vừa nhận tín hiệu vừa điều khiển tải nhẹ từ cùng một module. KTE8UP là module input thuần túy với 8 kênh, không có output. Phù hợp khi dự án chỉ cần nhiều điểm input và tải điều khiển đã có actuator KNX riêng. Với 8 kênh, KTE8UP phục vụ nhiều điểm input hơn trong cùng không gian lắp đặt.
KTE8UP nhận tín hiệu từ công tắc thường loại nào?
Bất kỳ công tắc nào có tiếp điểm cơ học đóng mở: công tắc bật/tắt 1 chiều, 2 chiều, nút nhấn momentary, công tắc cảm ứng có đầu ra relay, và đầu ra relay hoặc open-collector của cảm biến, thiết bị automation. Điện áp trên dây tín hiệu là nội bộ của KTE8UP (passive), không cần công tắc có nguồn điện riêng. Công tắc cần có hai đầu dây tiếp điểm để đấu vào Common và Input control line tương ứng.
Một kênh KTE8UP có thể cấu hình nhiều chức năng cùng lúc không?
Mỗi kênh cấu hình một chức năng chính qua ETS. Tuy nhiên trong KNX, một group object có thể liên kết với nhiều thiết bị: ví dụ kênh 1 gửi lệnh bật tắt, lệnh đó có thể điều khiển đồng thời nhiều đèn trong cùng group. Nếu cần một nút bấm kích hoạt nhiều hành động phức tạp (bật đèn + tắt rèm + set thermostat), cần logic/scene ở tầng KNX controller, không phải tại KTE8UP.
KTE8UP có cần nguồn phụ 24V DC không?
Không. KTE8UP bus-powered hoàn toàn từ KNX bus 21V~30V DC, tiêu thụ ≤10mA. Không cần SMPS 24V riêng. Dây dẫn đến hộp 86 chỉ gồm 2 dây KNX bus và các dây tín hiệu công tắc, đơn giản hóa thi công đặc biệt trong dự án retrofit có hạ tầng wiring hạn chế.
Passive signal có nghĩa là gì và khác gì active signal?
Passive signal (tín hiệu thụ động) nghĩa là mạch input của KTE8UP chỉ đọc trạng thái đóng/mở của tiếp điểm bên ngoài, không cấp điện áp ra ngoài để "nuôi" cảm biến. Thiết bị kết nối vào chỉ cần cung cấp tiếp điểm cơ học. Active signal (tín hiệu chủ động) ngược lại: module cấp nguồn ra để cảm biến hoạt động. KTE8UP dùng passive signal, phù hợp và an toàn khi kết nối với công tắc cơ học và relay output của thiết bị khác, không có rủi ro đụng điện áp.
Kết Luận
Kanonbus KTE8UP phù hợp với dự án cần nhiều điểm input KNX trong không gian hạn chế: 8 kênh dry contact độc lập, nhúng trong hộp 86, bus-powered không cần nguồn phụ. Từ retrofit công tắc thường sang KNX cho đến tích hợp cảm biến và hệ thống bên ngoài, mỗi kênh cấu hình chức năng riêng qua ETS theo yêu cầu dự án.
