Kanonbus KTE310MS Module KNX Gắn Âm Hộp 86 Với 4 Input Khô, 4 LED Output Và 3 Relay 10A

Không phải mọi điểm trong dự án KNX đều cần smart panel. Hành lang, phòng tắm, kho kỹ thuật, hay bất kỳ vị trí nào chủ đầu tư muốn giữ nguyên mặt công tắc truyền thống -- những vị trí này cần một giải pháp khác: module KNX nhỏ gọn ẩn sau tường, nhận tín hiệu từ công tắc hiện có và điều khiển tải qua relay cục bộ.

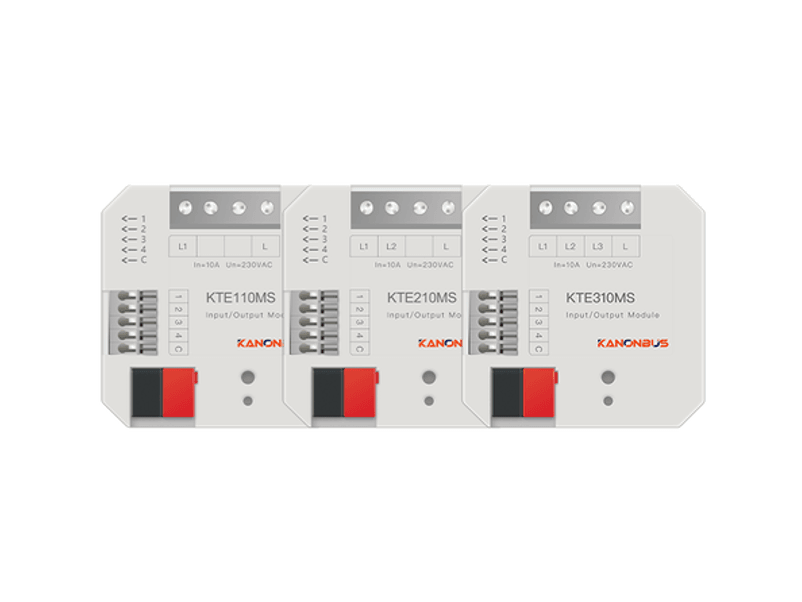

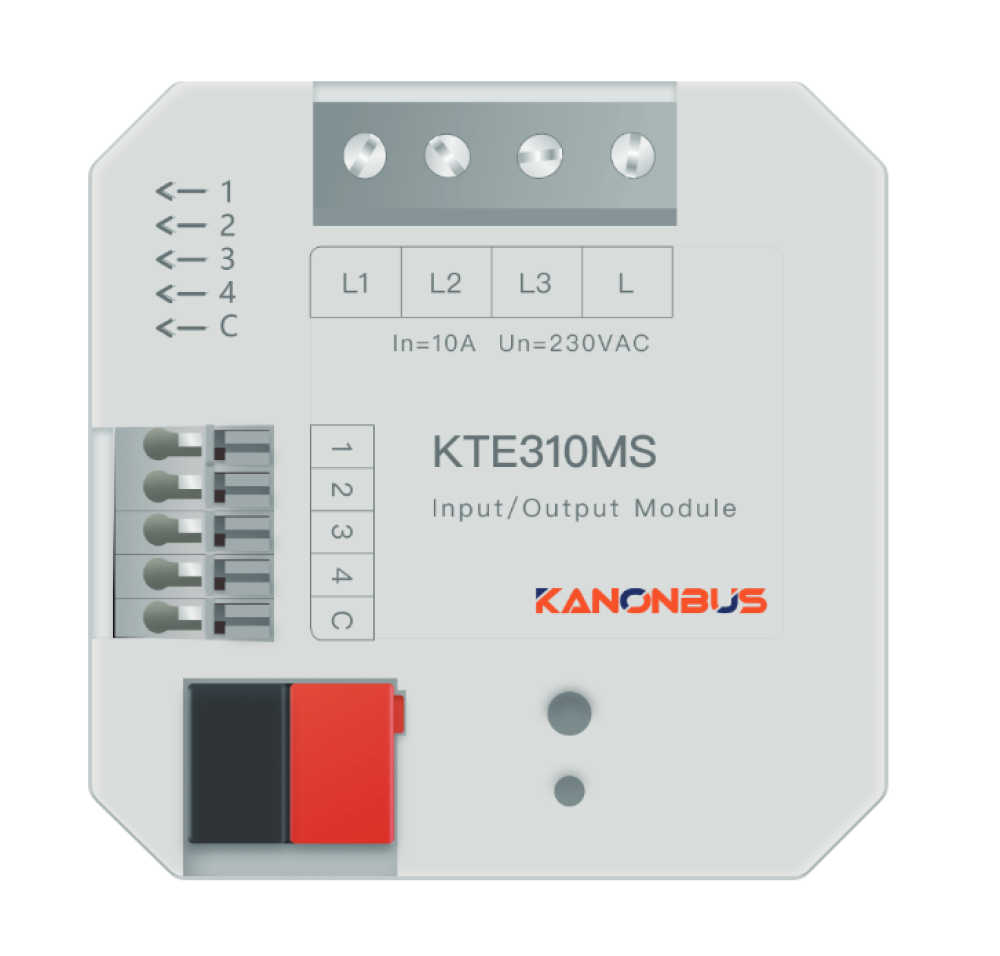

KTE310MS là module KNX embedded của Kanonbus. Lắp hoàn toàn trong hộp 86 tiêu chuẩn, ẩn sau mặt công tắc. Bus-powered từ KNX bus, không cần nguồn phụ 24V. Bốn dry contact input, bốn LED output, và ba relay output 10A/220V. Integrator đấu dây công tắc truyền thống vào input, tải vào relay, cấu hình ETS, và các công tắc đó trở thành điểm điều khiển KNX.

KTE310MS Là Gì Module KNX Nhúng Ẩn Sau Công Tắc

KTE310MS không phải smart panel người dùng nhìn thấy. Thiết bị lắp phía sau công tắc, bên trong hộp 86 trong tường. Người dùng cuối tiếp tục dùng mặt công tắc truyền thống quen thuộc, không biết có KNX module bên dưới. Integrator gắn KNX bus và dây tải vào module, cấu hình ETS, và toàn bộ hoạt động trong suốt.

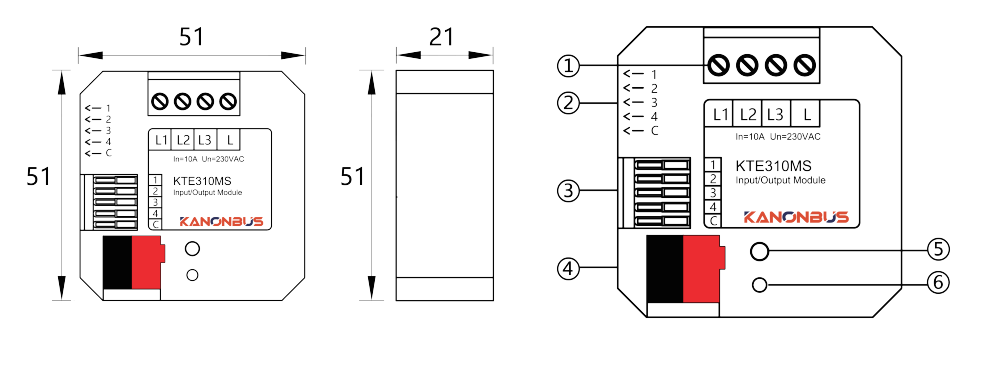

Product Size

① Cổng ra rơ-le: Nối dây điện 220V vào cổng L
được kết nối, tải được nối tương ứng với các cực L1/L2/L3.

② Đầu ra LED

③ Trạm đầu vào tiếp điểm khô

④ KNX bus kết nối

⑤ Đèn báo nút lập trình KNX. Sau khi nhấn nút lập trình, đèn báo
hiển thị màu đỏ. Sau khi tải xuống địa chỉ vật lý, nó sẽ tự động
tắt. Đèn báo cũng có thể được bật/tắt thông qua phần
mềm ETS.

⑥ Nút lập trình . Sau khi nhấn thiết bị, hãy ghi địa chỉ vật lý

Kích thước 51mm x 51mm x 21mm nhỏ hơn đáng kể so với hộp 86, cho phép lắp vừa trong hộp cùng dây điện và terminal. Dùng hộp 86 deepened để có thêm không gian là khuyến nghị của nhà sản xuất.

Một điểm khác biệt quan trọng so với dòng M Series panel: KTE310MS chỉ cần KNX bus (21V đến 30V DC) là đủ nguồn hoạt động không cần dây nguồn phụ 24V DC riêng. Với dự án có nhiều điểm lắp đặt phân tán, yêu cầu này giảm đáng kể công đi dây.

4 Dry Contact Input Chuyển Đổi Công Tắc Truyền Thống Sang KNX

KTE310MS có 4 input kênh nhận tín hiệu tiếp điểm khô (passive signal). Dry contact là tín hiệu đóng/mở mạch đơn thuần, không có điện áp riêng. Module cấp một dòng nhỏ kiểm tra trạng thái đóng/mở của tiếp điểm. Hầu hết công tắc thông thường và nút nhấn truyền thống đều là dry contact -- chỉ cần nối hai đầu dây vào terminal input và com là đủ, không cần biết công tắc đang dùng điện áp bao nhiêu.

Mỗi trong 4 input lập trình độc lập qua ETS với một trong các chức năng:

  • Switch: gửi on/off command đến group address đèn, relay, hoặc thiết bị KNX bất kỳ
  • Dimming: gửi lệnh tăng/giảm độ sáng (relative dimming) khi giữ nút
  • Curtain control: gửi lệnh mở, đóng, hoặc dừng rèm cửa
  • Value sending: gửi giá trị số cụ thể -- scene number, brightness percentage, temperature setpoint, illuminance value

Một nút nhấn truyền thống đơn giản có thể lập trình gọi scene, gửi setpoint nhiệt độ, hoặc kích hoạt chuỗi lệnh qua logic KNX. Bốn input độc lập nhau hoàn toàn, có thể lập trình bốn chức năng khác nhau trên cùng một module.

4 LED Output: Indicator Trạng Thái Trên Công Tắc Truyền Thống

KTE310MS có 4 LED output (common anode, DC 5V hoặc 12V) tương ứng với 4 input. Kênh này cấp nguồn và điều khiển LED indicator trên mặt công tắc truyền thống -- loại công tắc có đèn báo trạng thái tích hợp.

Integrator kết nối LED output vào terminal LED của công tắc. Module điều khiển on/off của LED này theo trạng thái thiết bị thực tế trong KNX, không phải chỉ phản hồi lệnh nhấn. Kết quả: công tắc truyền thống có LED sáng khi tải đang bật, tắt khi tải tắt -- phản hồi trạng thái thực tế chứ không chỉ xác nhận lệnh đã gửi.

Với các công tắc không có LED indicator, 4 LED output này không cần kết nối và để trống.

3 Relay Output 10A: Điều Khiển Tải Trực Tiếp

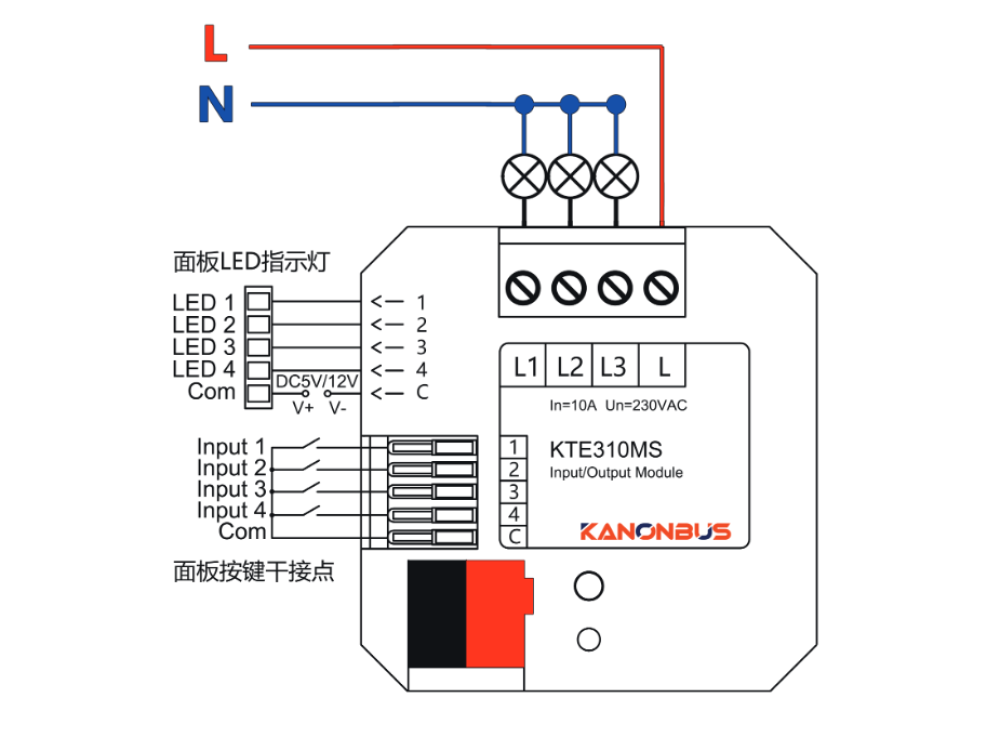

Ba relay output của KTE310MS nối thẳng dây pha 220V từ CB đến tải. Đấu dây:

  • Terminal L: dây pha 220V từ CB bảo vệ
  • Terminal L1 / L2 / L3: dây đến tải từng kênh

Mỗi kênh relay chịu tải tối đa 10A / 220V. Ba kênh hoạt động độc lập, điều khiển ba tải riêng biệt. Phù hợp để điều khiển nhóm đèn, quạt, hoặc thiết bị điện nhỏ tại chỗ mà không cần actuator KNX riêng trong tủ điện và không cần đi dây tải dài từ tủ về vị trí lắp đặt.

Relay output cũng lập trình theo scene qua ETS, không chỉ on/off đơn giản. Integrator có thể gán relay output của KTE310MS vào cùng group address với actuator trong tủ để điều khiển đồng thời từ nhiều nguồn.

Lưu ý: với tải lớn hơn 10A hoặc cần nhiều kênh relay tập trung, relay module riêng trong tủ điện phù hợp hơn. KTE310MS tối ưu cho điểm cục bộ, tải nhỏ, nơi đi dây tải từ tủ điện về quá xa hoặc không tiện.

Kết Luận

Kanonbus KTE310MS phù hợp với hai trường hợp chính: dự án retrofit muốn tích hợp KNX mà không thay công tắc truyền thống, và dự án mới có các vị trí không cần smart panel nhưng cần điểm KNX I/O cục bộ với relay 10A. Bus-powered, kích thước 51mm x 51mm x 21mm, lắp vừa hộp 86 tiêu chuẩn, lập trình ETS S mode.

Câu hỏi thường gặp

KTE8TS-M là smart panel người dùng nhìn thấy: mặt kim loại, nút bấm trực tiếp, LED indicator tích hợp, lắp thay thế công tắc truyền thống. KTE310MS là module nhúng hoàn toàn ẩn sau tường: không có giao diện người dùng, nhận tín hiệu từ công tắc bên ngoài, hoạt động trong suốt. Smart panel cho khu vực cần thẩm mỹ và giao diện mới; module nhúng cho retrofit hoặc khu vực không cần thay đổi giao diện.

Không. KTE310MS bus-powered: chỉ cần KNX bus (21V đến 30V DC) là đủ hoạt động. Đây là điểm khác biệt so với KTE4TS-M, KTE8TS-M và KTEX8W-M -- các panel đó cần cả KNX bus lẫn nguồn phụ 24V DC. Module I/O nhúng hoạt động hoàn toàn từ bus, thuận lợi cho dự án có nhiều điểm lắp phân tán không muốn đi dây nguồn phụ đến từng vị trí.

Dry contact (tiếp điểm khô) là tín hiệu đóng/mở mạch đơn thuần, không mang điện áp từ nguồn ngoài. Hầu hết công tắc thông thường và nút nhấn truyền thống đều là dry contact. Integrator chỉ cần nối hai đầu dây của công tắc vào terminal input và com - module tự cấp dòng kiểm tra, không cần công tắc có nguồn riêng.

Relay output điều khiển tải điện (đèn, quạt 220V). LED output là kênh riêng để cấp nguồn và điều khiển đèn indicator nhỏ trên mặt công tắc -- cho phép công tắc truyền thống hiển thị trạng thái thiết bị (LED sáng khi tải đang bật). Hai kênh này hoàn toàn độc lập: relay điều khiển tải, LED output phản hồi thông tin cho người dùng qua indicator trên mặt công tắc.

Có. Input nào không kết nối công tắc thì để trống, không ảnh hưởng đến các input còn lại. Tương tự với relay output: nếu chỉ cần 2 tải, chỉ dùng L1 và L2, để trống L3.
