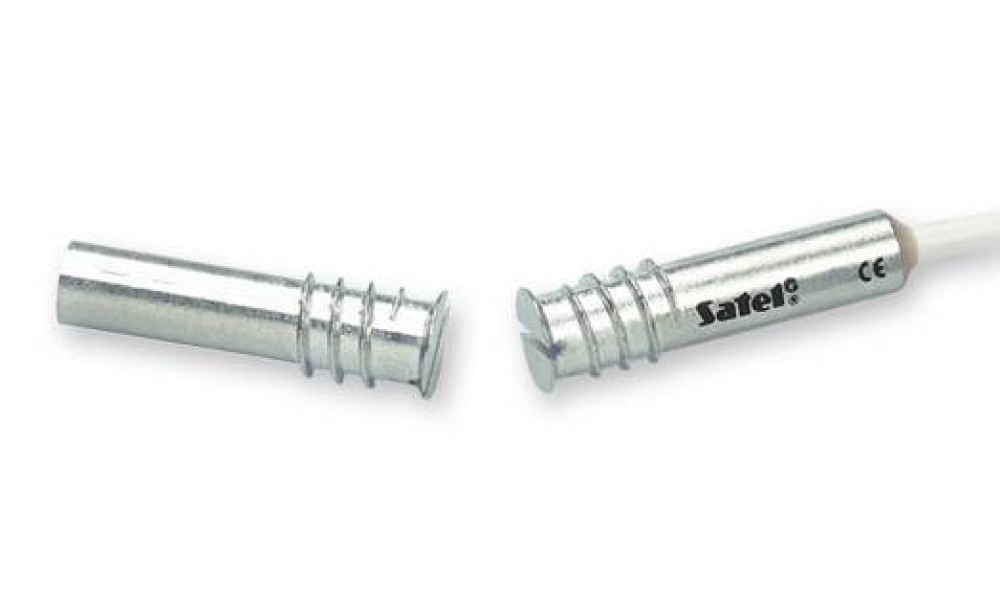

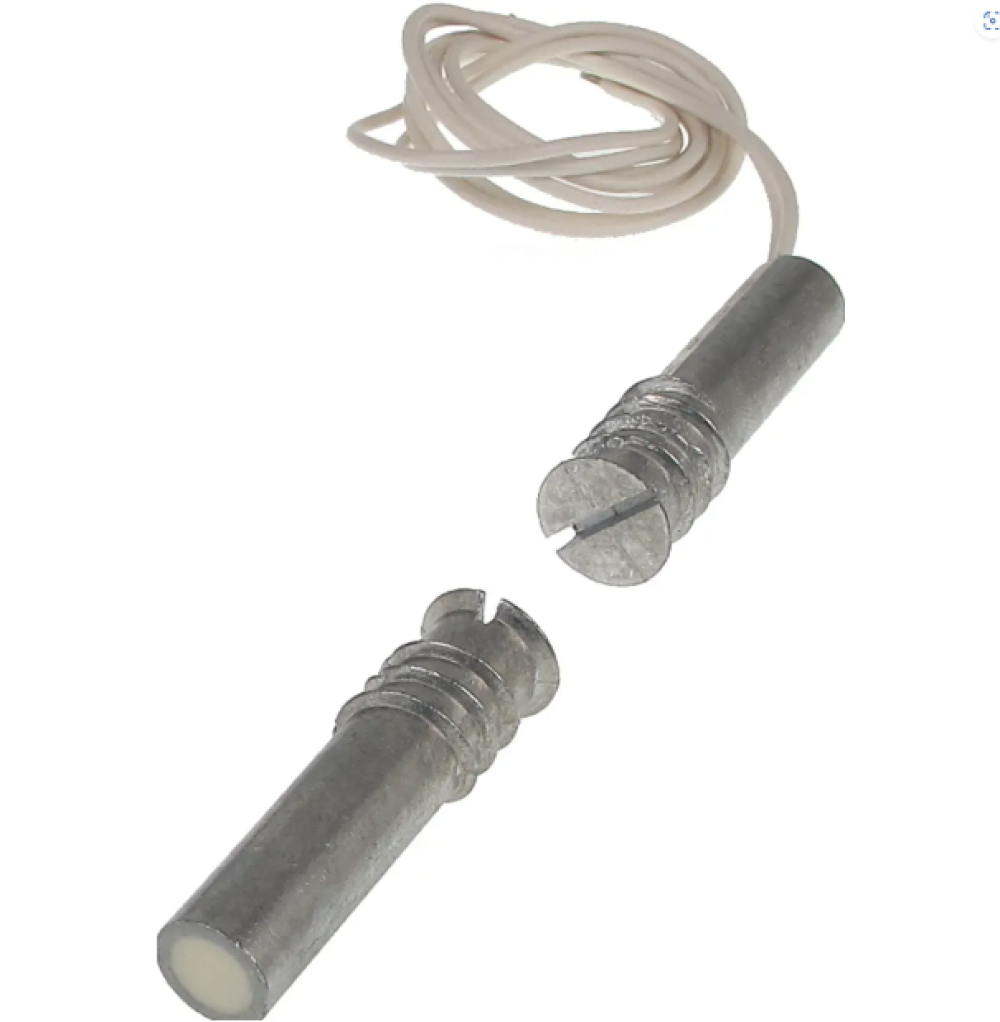

Satel K-3 - Đầu Đọc Từ Tính Lắp Chìm Vỏ Kim Loại

Lắp chìm và vỏ kim loại là sự kết hợp ít phổ biến nhưng cần thiết trong một số công trình. K-3 đáp ứng cả hai: khoan chìm vào khung cửa nhôm, cửa sắt, hoặc cửa gỗ cứng, phần vỏ kim loại chịu được va đập và môi trường ẩm tốt hơn nhựa.

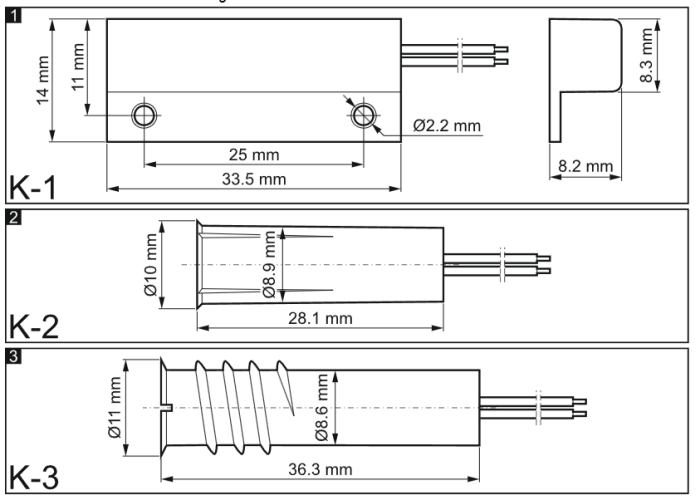

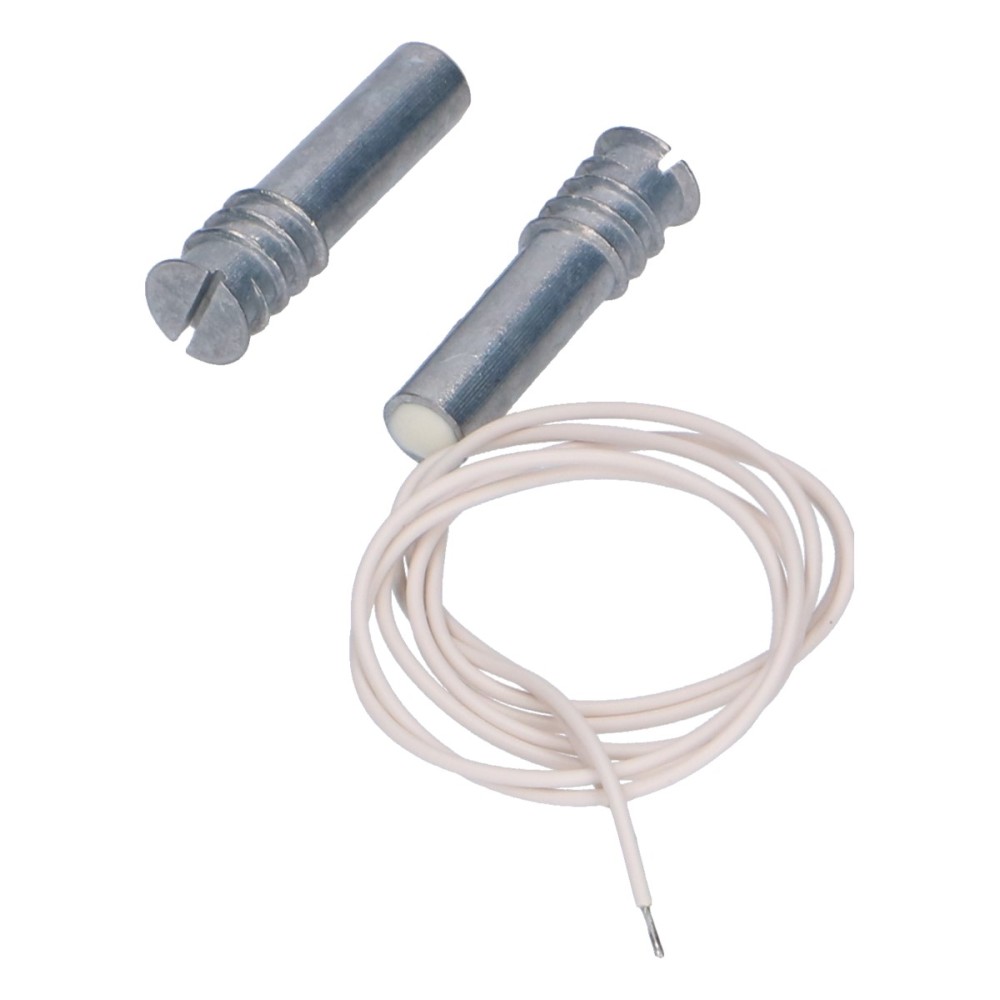

Trong gia đình K-1/K-2/K-3 của Satel, K-3 là model lắp chìm với vỏ kim loại. K-1 và K-2 là các biến thể lắp nổi hoặc phiên bản trước. K-3 dùng dây ra trực tiếp, không terminal.

Make 15mm là một trong những giá trị Make nhỏ nhất trong dòng Satel. Phù hợp cửa đóng chặt, khe hở nhỏ, nhưng yêu cầu lắp đặt chính xác để đảm bảo Make hoạt động đúng.

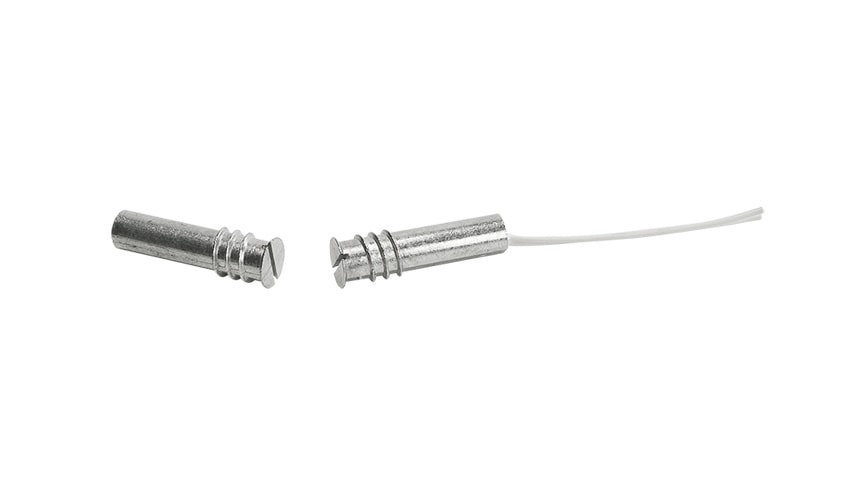

Vỏ kim loại lắp chìm ưu điểm so với B-2S nhựa

B-2S và B-2T là các model lắp chìm vỏ nhựa. K-3 với vỏ kim loại có ưu điểm: cứng hơn, không biến dạng khi bị va đập hoặc dùng lực khoan không đều, ít ảnh hưởng bởi độ ẩm hơn nhựa.

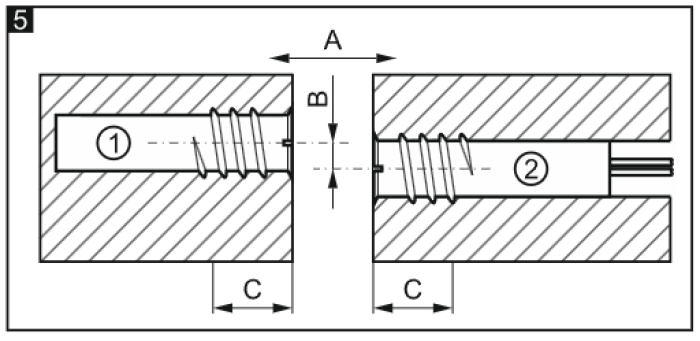

Tuy nhiên cần lưu ý: khi khoan vào khung cửa nhôm hoặc sắt để lắp K-3, cần dùng đệm nhựa giữa vỏ kim loại K-3 và vật liệu kim loại của khung cửa. Kim loại gần kim loại làm giảm từ trường, ảnh hưởng khoảng cách Make.

So sánh K-3 với B-2S và B-2T

K-3 là lựa chọn khi vật liệu cứng, môi trường khắc nghiệt, hoặc khi muốn độ bền vỏ cao hơn nhựa. B-2S linh hoạt hơn về Make (25mm vs 15mm).

Ứng dụng

K-3 phù hợp cho cửa nhôm định hình (cửa nhôm hệ Xingfa, Schuco, Wicona), cửa sắt hộp, và cửa gỗ cứng teak hoặc walnut. Trong các công trình văn phòng cao cấp hoặc ngân hàng, cửa kính cường lực khung nhôm thường dùng K-3 vì thẩm mỹ và độ bền.

Tương thích hệ thống không giới hạn trong hệ Satel

Reed switch là tiếp điểm cơ học thuần túy (dry contact NC), hoàn toàn không phụ thuộc giao thức hay thương hiệu. Bất kỳ hệ thống nào nhận tín hiệu dry contact đều dùng được.

Hệ thống Satel:

Kết nối trực tiếp vào zone input NC của toàn bộ dòng trung tâm báo động Satel có dây: INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, INTEGRA 256 Plus, VERSA 10, VERSA 15, PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA-IP 32-WRL. Trong INTEGRA/VERSA: cấu hình zone type NC qua phần mềm DLOADX. Không cần module mở rộng trừ khi tổng số zone vượt quá zone onboard của trung tâm.

Hệ thống báo động khác:

Kết nối thẳng vào zone input NC của Paradox MG/SP/EVO, DSC PowerSeries, Bosch B/G-Series, Honeywell Galaxy, Texecom Premier, Ajax Systems (qua module wired), Hikvision DS-PD2101, Dahua ARD1231. Không cần adapter, không cần lập trình gì thêm ngoài cài đặt zone type trên panel.

KNX: binary input module:

Cảm biến từ kết nối trực tiếp vào các module binary input KNX có sẵn tại KNXStore: Kanonbus KTE8UP (8 kênh dry contact), Satel KNX-BIN24 (24 kênh), hoặc Kanonbus KTE310MS (điều khiển chiếu sáng + input). Mỗi cảm biến từ chiếm 1 channel binary input. Trong ETS: cấu hình input type "contact NC", mapping vào group address trạng thái cửa. Logic tự động hóa KNX (tắt điều hòa khi cửa mở, cảnh báo cửa sổ mở khi mưa) chạy trực tiếp trên bus KNX TP, không cần trung tâm báo động.

BACnet/Modbus: I/O module:

Trong BMS (Building Management System), trạng thái cửa/cổng giám sát qua I/O module có giao tiếp BACnet/IP hoặc Modbus RTU. Ví dụ: Wago 750-Series, Phoenix Contact Axioline, Beckhoff KL/EL-series digital input. Kết nối cảm biến từ vào DI (digital input), cấu hình BACnet Binary Value hoặc Modbus coil để đọc trạng thái.

Home automation (Shelly, Fibaro, Z-Wave):

Với hệ thống nhà thông minh như Home Assistant, input zone từ Shelly UNI, Fibaro Smart Implant, hay Z-Wave IO8 nhận dry contact trực tiếp. Đặc biệt phù hợp cải tạo nhà cũ: giữ nguyên cảm biến từ đã lắp, thay trung tâm báo động cũ bằng hệ smarthome hiện đại.

Lưu ý cho SI khi mix hệ thống:

Khi dự án dùng hỗn hợp (báo động Satel + BMS BACnet + KNX), có thể đấu 1 cảm biến từ song song vào nhiều input khác nhau, miễn là không vượt quá dòng tải tổng cộng của tiếp điểm reed switch (thường 100-500mA tuỳ model). Kiểm tra thông số current rating tiếp điểm trong datasheet trước khi mắc song song nhiều input.

Tiêu chuẩn châu Âu và lợi thế so với cảm biến thông thường

Cảm biến từ Satel sản xuất tại Ba Lan, đáp ứng đầy đủ tiêu chuẩn châu Âu bắt buộc cho thiết bị an ninh. Đây là điểm khác biệt thực chất so với hàng không rõ xuất xứ hoặc hàng OEM không có kiểm định độc lập.

EN50130-5 Class II: kiểm định môi trường thực tế:

EN50130-5 là tiêu chuẩn châu Âu quy định điều kiện môi trường mà thiết bị báo động phải chịu được. Class II bao gồm dải nhiệt -10°C đến +55°C (S-4 mở rộng đến -30°C), thử nghiệm va đập cơ học, rung động, và độ ẩm 93±3%. Thiết bị đạt EN50130-5 phải qua thử nghiệm tại phòng lab độc lập theo quy trình chuẩn, không phải tự công bố. Với cảm biến không có chứng nhận này, hiệu suất trong điều kiện khắc nghiệt không được đảm bảo.

CE Declaration of Conformity:

Satel công bố CE Declaration đầy đủ tại www.satel.eu/ce. Đối với thiết bị an ninh, CE yêu cầu tuân thủ EMC Directive (tương thích điện từ) và Radio Equipment Directive (nếu có wireless). Thiết bị không có CE thực chất có thể gây nhiễu hoặc bị nhiễu bởi thiết bị điện khác trong công trình, dẫn đến false alarm hoặc bỏ lỡ alarm.

Tiếp điểm Ruthenium (Ru): không phải tiếp điểm thông thường:

Reed switch trong cảm biến Satel dùng tiếp điểm Ruthenium, điện trở 150mΩ, tuổi thọ tối thiểu 360,000 cycles. Ở điện áp thấp 5-12V DC phổ biến trong hệ báo động, tiếp điểm vàng mạ hoặc kim loại thông thường dễ bị oxy hóa theo thời gian, dẫn đến tăng điện trở tiếp xúc và lỗi zone intermittent khó debug. Ruthenium duy trì điện trở ổn định trong dải điện áp thấp. 360,000 cycles tương đương khoảng 20 năm với cửa mở/đóng 50 lần/ngày.

Sealed body: chống bụi và ẩm:

Toàn bộ phần cảm biến và nam châm được đúc kín (sealed body). Không có điểm vào của bụi, côn trùng, hoặc hơi ẩm. Đây là yêu cầu quan trọng cho cảm biến lắp tại cửa ra vào, nơi thường xuyên bị thay đổi áp suất khí và tiếp xúc gián tiếp với môi trường ngoài.

Kết luận

K-3 là cảm biến từ lắp chìm vỏ kim loại dành cho cửa nhôm, cửa sắt, và môi trường cần độ bền cao. Make 15mm yêu cầu lắp đặt chính xác. Kết hợp với S-4 (tamper) và K-1 BR (2EOL) để hoàn thiện hệ thống zone theo tiêu chuẩn bảo mật.
