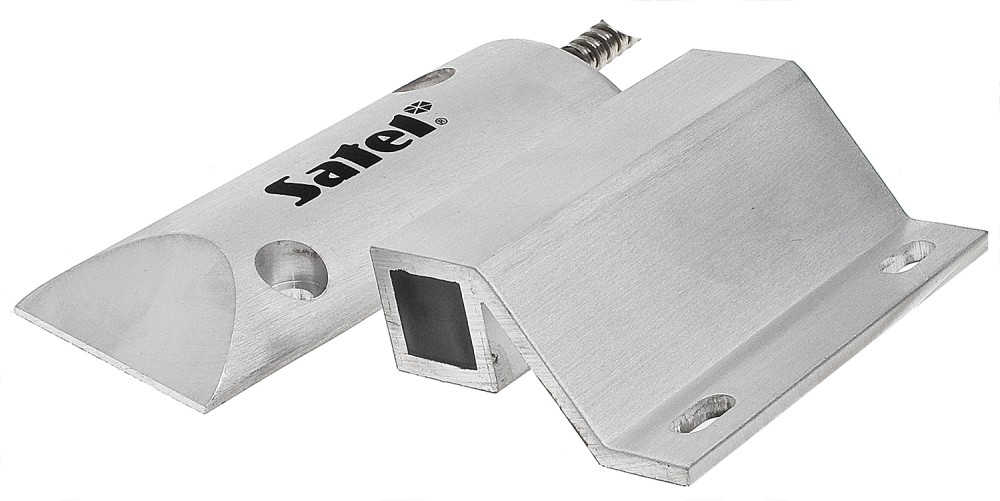

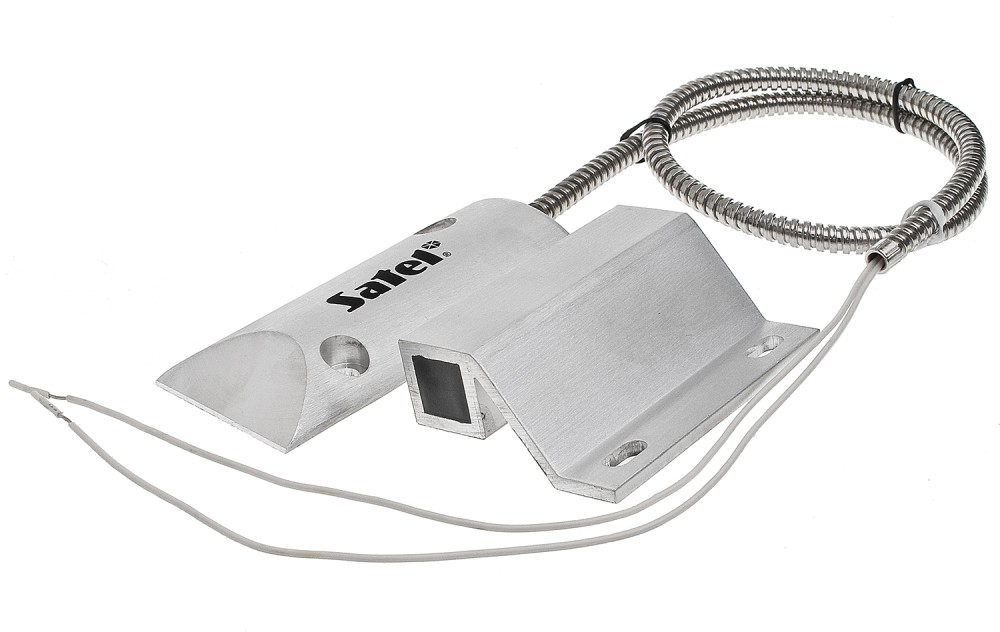

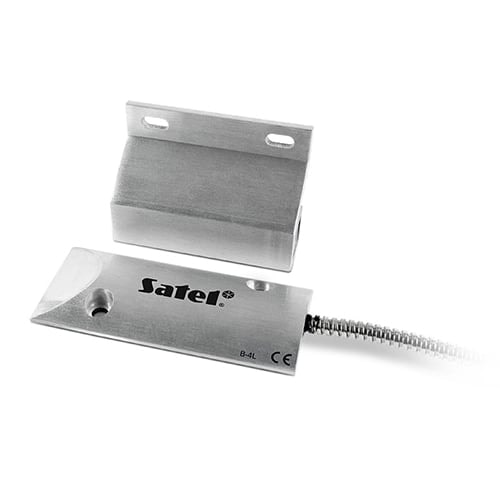

Satel B-4L - Cảm Biến Từ Vỏ Kim Loại Cho Cổng Garage Cỡ Lớn
Cổng garage cuốn, cổng lùa, và cổng swing lớn không thể lắp cảm biến từ thông thường vì khoảng cách giữa cánh và khung lớn hơn nhiều so với cửa trong nhà. B-4L được thiết kế đúng cho bài toán này với Make 68mm: khoảng cách tối đa giữa cảm biến và nam châm để reed switch còn đóng.
Nặng 262g, vỏ kim loại và cáp giáp, B-4L chịu được môi trường ngoài trời, rung động từ motor cổng, và tác động cơ học trong quá trình cổng đóng mở hàng ngày.

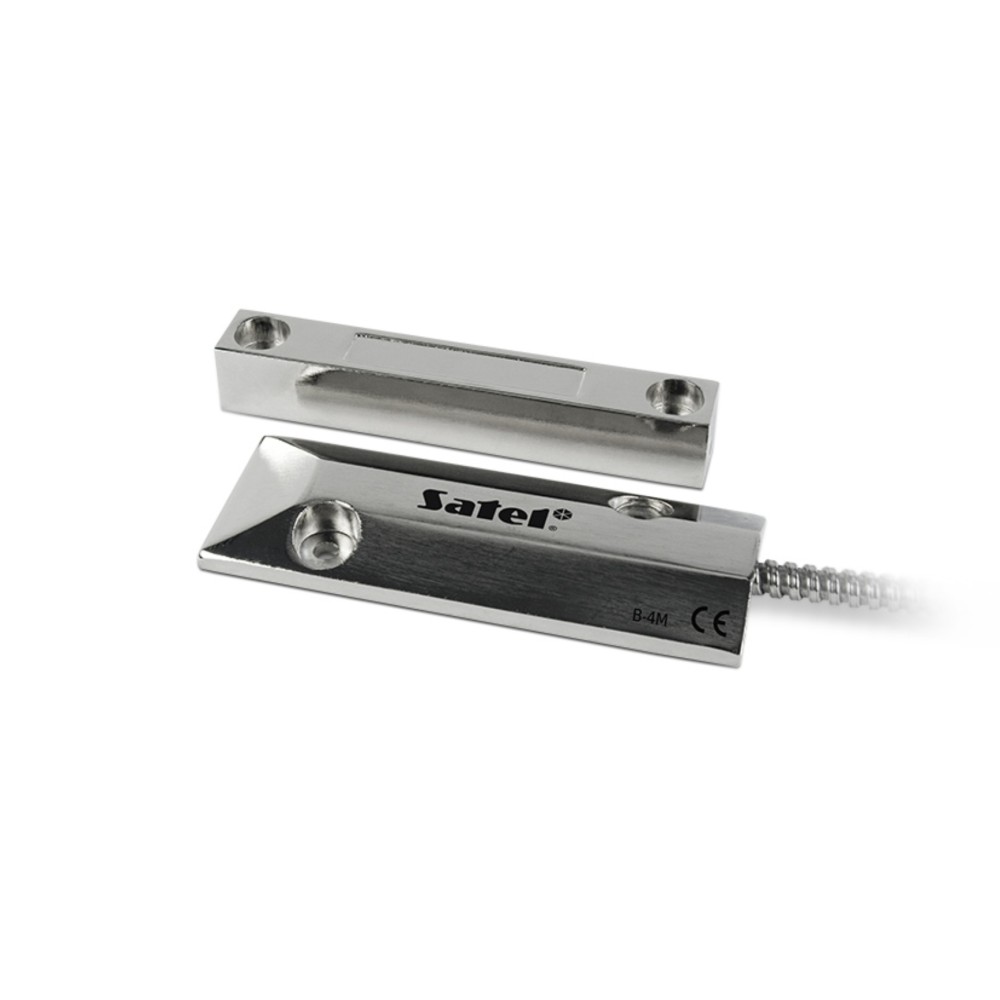

So với B-4M (Make 75mm, 238g): B-4L có Make nhỏ hơn (68mm so với 75mm) nhưng nặng hơn (262g so với 238g), cho thấy thiết kế vỏ khác nhau. Chọn B-4L hay B-4M tùy khoảng cách thực tế của cổng garage cụ thể.
Tại sao cổng garage cần Make lớn
Cổng cuốn inox hoặc thép mạ kẽm thường có khe hở giữa thanh ray và cánh cổng từ 30-80mm tùy thiết kế. Cổng lùa hoặc cổng swing có cánh di chuyển theo quỹ đạo, khoảng cách từ cạnh cánh đến khung thay đổi từ 10mm đến 100mm+. Cảm biến thông thường (Make 20-30mm) không đủ để phát hiện trạng thái đóng của các loại cổng này.
B-4L với Make 68mm cho phép đặt phần nam châm trên cánh cổng và phần cảm biến trên khung cố định cách nhau đến 60mm mà vẫn đảm bảo tiếp điểm đóng khi cổng đóng hoàn toàn.
Lưu ý khi lắp cổng kim loại
Cánh cổng thép, inox, hoặc nhôm đều là kim loại và ảnh hưởng đến từ trường. Khi lắp nam châm trực tiếp lên cánh kim loại, từ trường bị suy giảm đáng kể. Cần lắp nam châm qua đệm nhựa dày 10-20mm để tách biệt khỏi bề mặt kim loại và đảm bảo khoảng cách Make hoạt động đúng như thông số.
Tương tự, phần cảm biến lắp trên khung kim loại cũng cần đệm nhựa. Sau khi lắp, kiểm tra thực tế bằng cách đóng cổng và xác nhận LED zone trên trung tâm báo động hiển thị zone closed.
So sánh B-4L và B-4M
| Tiêu chí | B-4L | B-4M |
|---|---|---|
| Make | 68mm | 75mm |
| Break | 78mm | 80mm |
| Trọng lượng | 262g | 238g |
| Dùng khi | Khoảng cách cổng 40-60mm | Khoảng cách cổng 50-65mm |
Nếu khoảng cách nam châm-cảm biến cần đến 70mm+, B-4M có Make 75mm phù hợp hơn B-4L. Khi không chắc, đo khoảng cách thực tế của cổng trước khi đặt hàng.
Tương thích hệ thống không giới hạn trong hệ Satel
Reed switch là tiếp điểm cơ học thuần túy (dry contact NC), hoàn toàn không phụ thuộc giao thức hay thương hiệu. Bất kỳ hệ thống nào nhận tín hiệu dry contact đều dùng được.
Hệ thống Satel:
Kết nối trực tiếp vào zone input NC của toàn bộ dòng trung tâm báo động Satel có dây: INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, INTEGRA 256 Plus, VERSA 10, VERSA 15, PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA-IP 32-WRL. Trong INTEGRA/VERSA: cấu hình zone type NC qua phần mềm DLOADX. Không cần module mở rộng trừ khi tổng số zone vượt quá zone onboard của trung tâm.
Hệ thống báo động khác:
Kết nối thẳng vào zone input NC của Paradox MG/SP/EVO, DSC PowerSeries, Bosch B/G-Series, Honeywell Galaxy, Texecom Premier, Ajax Systems (qua module wired), Hikvision DS-PD2101, Dahua ARD1231. Không cần adapter, không cần lập trình gì thêm ngoài cài đặt zone type trên panel.
KNX: binary input module:
Cảm biến từ kết nối trực tiếp vào các module binary input KNX có sẵn tại KNXStore: Kanonbus KTE8UP (8 kênh dry contact), Satel KNX-BIN24 (24 kênh), hoặc Kanonbus KTE310MS (điều khiển chiếu sáng + input). Mỗi cảm biến từ chiếm 1 channel binary input. Trong ETS: cấu hình input type "contact NC", mapping vào group address trạng thái cửa. Logic tự động hóa KNX (tắt điều hòa khi cửa mở, cảnh báo cửa sổ mở khi mưa) chạy trực tiếp trên bus KNX TP, không cần trung tâm báo động.
BACnet/Modbus: I/O module:
Trong BMS (Building Management System), trạng thái cửa/cổng giám sát qua I/O module có giao tiếp BACnet/IP hoặc Modbus RTU. Ví dụ: Wago 750-Series, Phoenix Contact Axioline, Beckhoff KL/EL-series digital input. Kết nối cảm biến từ vào DI (digital input), cấu hình BACnet Binary Value hoặc Modbus coil để đọc trạng thái.
Home automation (Shelly, Fibaro, Z-Wave):
Với hệ thống nhà thông minh như Home Assistant, input zone từ Shelly UNI, Fibaro Smart Implant, hay Z-Wave IO8 nhận dry contact trực tiếp. Đặc biệt phù hợp cải tạo nhà cũ: giữ nguyên cảm biến từ đã lắp, thay trung tâm báo động cũ bằng hệ smarthome hiện đại.
Lưu ý cho SI khi mix hệ thống:
Khi dự án dùng hỗn hợp (báo động Satel + BMS BACnet + KNX), có thể đấu 1 cảm biến từ song song vào nhiều input khác nhau, miễn là không vượt quá dòng tải tổng cộng của tiếp điểm reed switch (thường 100-500mA tuỳ model). Kiểm tra thông số current rating tiếp điểm trong datasheet trước khi mắc song song nhiều input.
Tiêu chuẩn châu Âu và lợi thế so với cảm biến thông thường
Cảm biến từ Satel sản xuất tại Ba Lan, đáp ứng đầy đủ tiêu chuẩn châu Âu bắt buộc cho thiết bị an ninh. Đây là điểm khác biệt thực chất so với hàng không rõ xuất xứ hoặc hàng OEM không có kiểm định độc lập.
EN50130-5 Class II: kiểm định môi trường thực tế:
EN50130-5 là tiêu chuẩn châu Âu quy định điều kiện môi trường mà thiết bị báo động phải chịu được. Class II bao gồm dải nhiệt -10°C đến +55°C (S-4 mở rộng đến -30°C), thử nghiệm va đập cơ học, rung động, và độ ẩm 93±3%. Thiết bị đạt EN50130-5 phải qua thử nghiệm tại phòng lab độc lập theo quy trình chuẩn, không phải tự công bố. Với cảm biến không có chứng nhận này, hiệu suất trong điều kiện khắc nghiệt không được đảm bảo.
CE Declaration of Conformity:
Satel công bố CE Declaration đầy đủ tại www.satel.eu/ce. Đối với thiết bị an ninh, CE yêu cầu tuân thủ EMC Directive (tương thích điện từ) và Radio Equipment Directive (nếu có wireless). Thiết bị không có CE thực chất có thể gây nhiễu hoặc bị nhiễu bởi thiết bị điện khác trong công trình, dẫn đến false alarm hoặc bỏ lỡ alarm.
Tiếp điểm Ruthenium (Ru): không phải tiếp điểm thông thường:
Reed switch trong cảm biến Satel dùng tiếp điểm Ruthenium, điện trở 150mΩ, tuổi thọ tối thiểu 360,000 cycles. Ở điện áp thấp 5-12V DC phổ biến trong hệ báo động, tiếp điểm vàng mạ hoặc kim loại thông thường dễ bị oxy hóa theo thời gian, dẫn đến tăng điện trở tiếp xúc và lỗi zone intermittent khó debug. Ruthenium duy trì điện trở ổn định trong dải điện áp thấp. 360,000 cycles tương đương khoảng 20 năm với cửa mở/đóng 50 lần/ngày.
Sealed body: chống bụi và ẩm:
Toàn bộ phần cảm biến và nam châm được đúc kín (sealed body). Không có điểm vào của bụi, côn trùng, hoặc hơi ẩm. Đây là yêu cầu quan trọng cho cảm biến lắp tại cửa ra vào, nơi thường xuyên bị thay đổi áp suất khí và tiếp xúc gián tiếp với môi trường ngoài.
Kết luận
B-4L là giải pháp cảm biến từ đúng cho cổng garage và cổng kho cỡ lớn. Make 68mm cho biên an toàn rộng với khoảng cách lớn của cổng xe. Kết hợp với B-4M nếu cổng có khoảng cách lớn hơn, và với B-3A cho các cửa/cổng nhỏ hơn trong cùng công trình.
