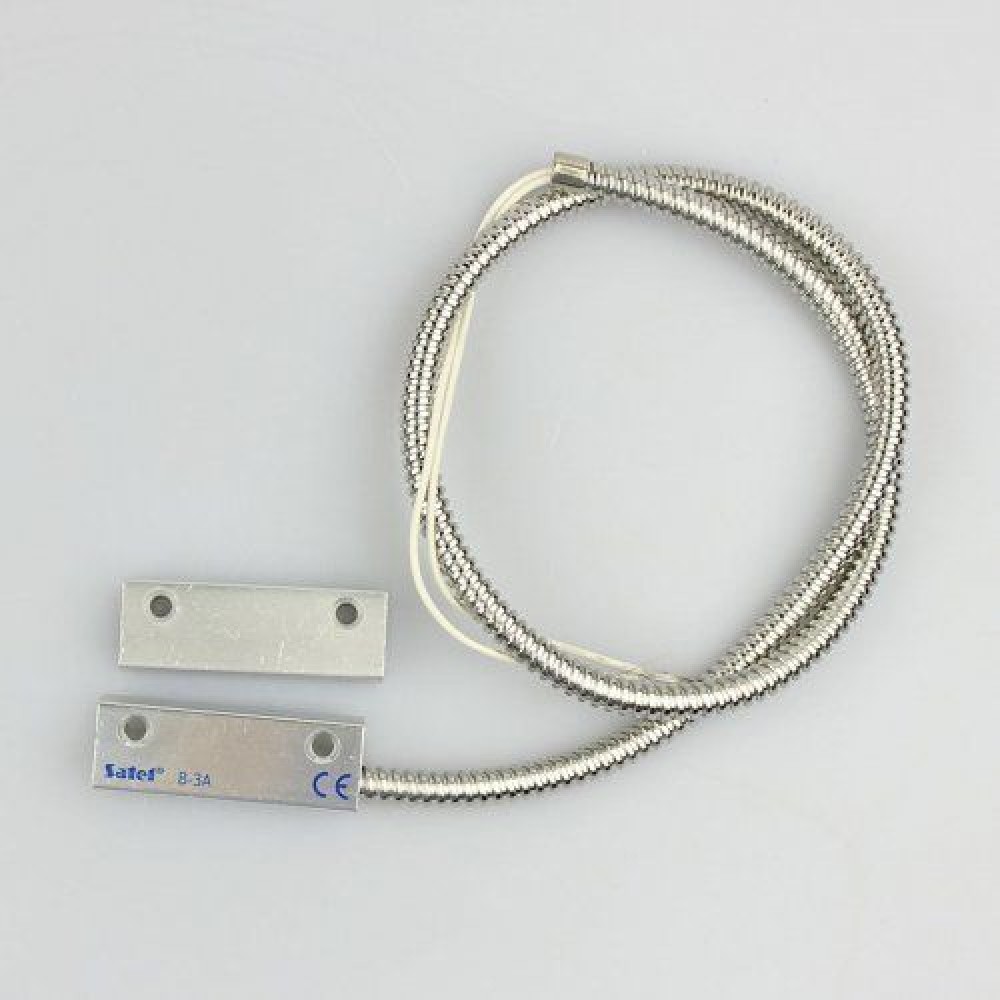

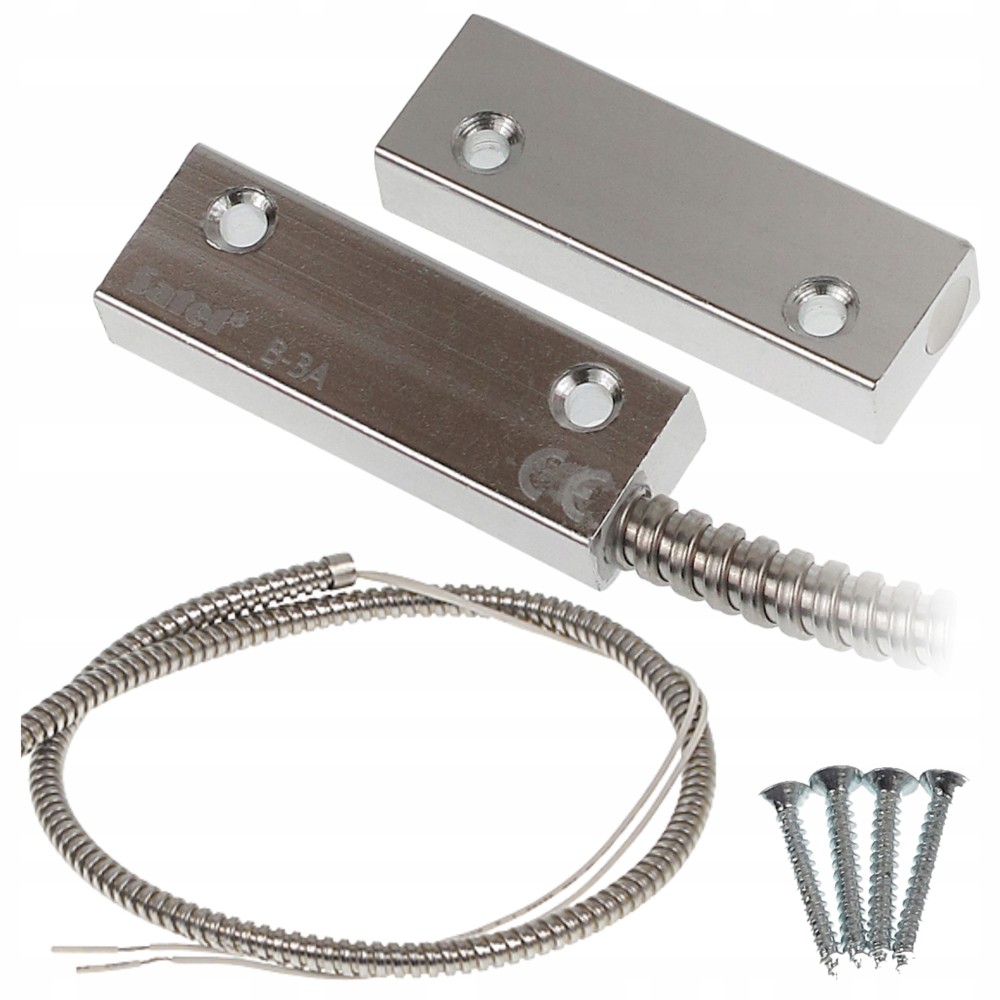

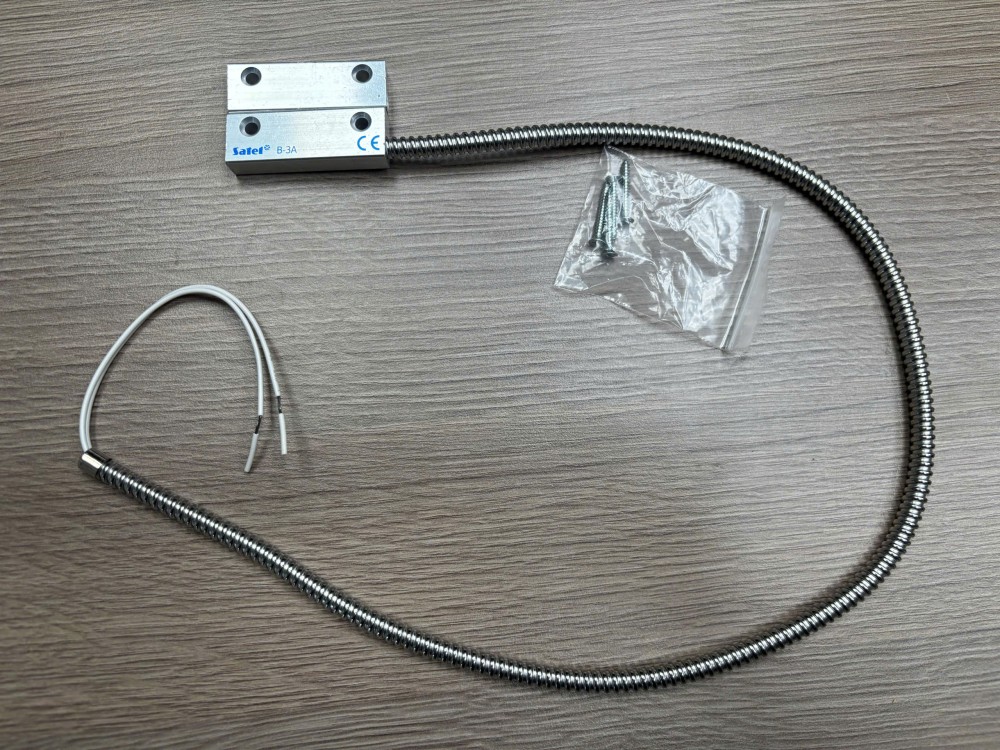

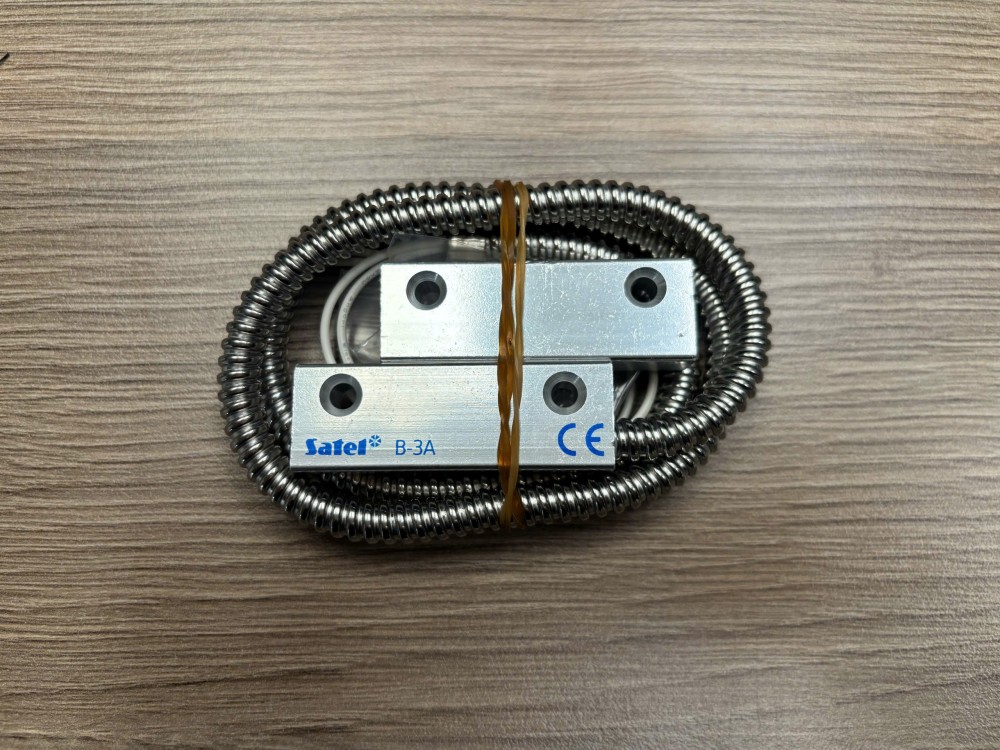

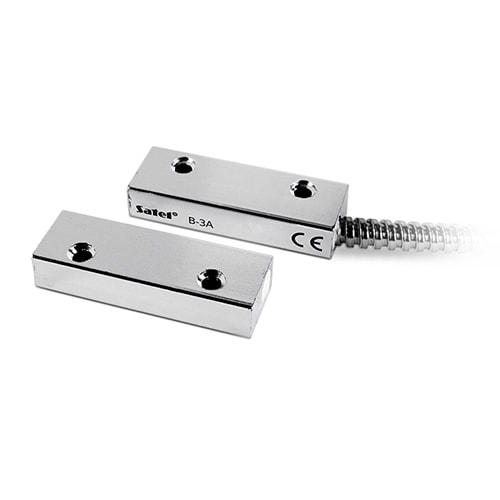

Satel B-3A - Cảm Biến Từ Vỏ Kim Loại Cáp Giáp Cho Môi Trường Khắc Nghiệt
Cảm biến cửa thông thường bằng nhựa dễ bị hỏng do thời tiết, va đập, hoặc cố tình phá hoại dây. Trong công trình bảo vệ kho hàng, nhà máy, cổng tường rào, B-3A là giải pháp phù hợp hơn nhiều. Vỏ kim loại chịu va đập, cáp giáp armored chống cắt bằng kéo thông thường, lắp được ngoài trời không cần hộp bảo vệ thêm.
Make 37mm rộng hơn dòng B-1T (20mm) hay B-2T (19mm), tức là dung sai lắp đặt lớn hơn. Cổng sắt thường có độ rung khi đóng/mở mạnh, khoảng cách Make rộng giúp tránh false alarm do rung.
Khác với B-4L và B-4M chuyên cho cổng garage lớn, B-3A là model trung bình phù hợp cổng người đi, cửa kho thông thường, cửa phòng máy.
Cáp giáp armored tại sao quan trọng
Cáp giáp có lớp bọc sắt hoặc thép dệt bên ngoài lớp cách điện. Khi kẻ xâm nhập cắt dây bằng kéo hoặc dao nhỏ, lớp giáp cản lại và cần dụng cụ chuyên dụng hơn để phá. Đây là lớp bảo vệ vật lý đầu tiên, không thay thế cho tamper contact về mặt điện tử, nhưng tăng đáng kể thời gian và nỗ lực để phá hoại.
Với zone trung tâm báo động có tính năng end-of-line (EOL) giám sát trở kháng liên tục, cắt hoặc chập mạch dây đều bị phát hiện ngay lập tức. Kết hợp cáp giáp B-3A và zone EOL trên trung tâm Satel INTEGRA hoặc VERSA là lớp bảo vệ kép cho điểm cảm biến ngoài trời.
Ứng dụng điển hình

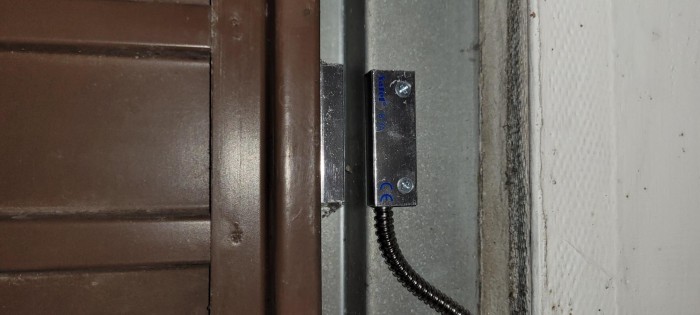

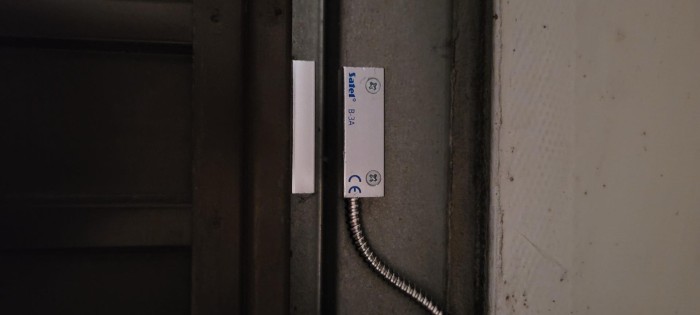

Cổng người đi trong tường rào: B-3A gắn vào cánh cổng sắt (phần nam châm) và cột cổng (phần cảm biến). Cáp giáp đi dọc cột cổng vào tủ điện trong nhà. Không cần hộp bảo vệ thêm.
Cửa kho hàng, nhà xưởng: Môi trường bụi, rung, nhiệt độ biến đổi. Vỏ kim loại bền hơn vỏ nhựa trong điều kiện này. Make 37mm đủ rộng cho cửa kho không đóng hoàn toàn phẳng.
Phòng máy, phòng server: Cần giám sát mở cửa với độ tin cậy cao. Cáp giáp tránh nhiễu điện từ thiết bị gần đó.
Khi cần giám sát cổng lớn hơn (cổng ô tô, cổng garage), xem xét B-4L hoặc B-4M có Make lớn hơn (68-75mm) cho khoảng cách lớn hơn của cổng xe.
Tương thích hệ thống: dùng với bất kỳ panel nào, không riêng Satel
Tiếp điểm reed switch của B-3A là dry contact NC thuần túy. Vỏ kim loại và cáp giáp là bảo vệ vật lý, không liên quan giao thức. Kết nối vào bất kỳ hệ thống nào nhận dry contact.
Hệ thống Satel:
Kết nối trực tiếp vào zone input NC của INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, INTEGRA 256 Plus, VERSA 10, VERSA 15, PERFECTA 16, PERFECTA 32-WRL. Cáp giáp phù hợp với yêu cầu zone tamper-resistant theo tiêu chuẩn lắp đặt Grade 3 (EN50131-1).
Báo động non-Satel:
Paradox, DSC, Bosch, Honeywell, Texecom, Ajax (wired module), Hikvision, Dahua: đấu thẳng vào zone input NC. Zone type cấu hình tùy panel. Cáp giáp của B-3A tương thích vật lý với mọi terminal vít chuẩn.
KNX: binary input:
Lắp B-3A trên cổng/cửa khu vực kỹ thuật, đấu vào binary input KNX có sẵn tại KNXStore: Kanonbus KTE8UP (8 kênh) hoặc Satel KNX-BIN24 (24 kênh). Trong ETS: input NC, mapping vào group address trạng thái cổng. Kịch bản điển hình: cổng kỹ thuật mở => tắt HVAC zone tương ứng qua KNX actuator.
BMS: I/O module BACnet/Modbus:
Phổ biến trong nhà máy và tòa nhà thương mại: B-3A đấu vào digital input của Wago 750, Phoenix Contact, hay Beckhoff. BACnet BI object giám sát trạng thái cửa kho realtime, tích hợp SCADA hoặc dashboard BMS.
PLC (Siemens, Schneider, Mitsubishi):
Trong môi trường công nghiệp, cảm biến từ vào DI module PLC để logic PLC xử lý: cửa mở quá thời gian => alarm, cổng đóng xác nhận => cho phép băng chuyền chạy. Cáp giáp chống nhiễu điện từ thiết bị công nghiệp là ưu điểm trực tiếp.
Lưu ý mix hệ thống:
Mắc song song nhiều input cho cùng 1 cảm biến: kiểm tra current rating tiếp điểm B-3A trong datasheet. Các input PLC/BMS thường chỉ cần vài mA, trong ngưỡng an toàn của reed switch thông thường.
Tiêu chuẩn châu Âu và lợi thế so với cảm biến thông thường
Cảm biến từ Satel sản xuất tại Ba Lan, đáp ứng đầy đủ tiêu chuẩn châu Âu bắt buộc cho thiết bị an ninh. Đây là điểm khác biệt thực chất so với hàng không rõ xuất xứ hoặc hàng OEM không có kiểm định độc lập.
EN50130-5 Class II: kiểm định môi trường thực tế:
EN50130-5 là tiêu chuẩn châu Âu quy định điều kiện môi trường mà thiết bị báo động phải chịu được. Class II bao gồm dải nhiệt -10°C đến +55°C (S-4 mở rộng đến -30°C), thử nghiệm va đập cơ học, rung động, và độ ẩm 93±3%. Thiết bị đạt EN50130-5 phải qua thử nghiệm tại phòng lab độc lập theo quy trình chuẩn, không phải tự công bố. Với cảm biến không có chứng nhận này, hiệu suất trong điều kiện khắc nghiệt không được đảm bảo.
CE Declaration of Conformity:
Satel công bố CE Declaration đầy đủ tại www.satel.eu/ce. Đối với thiết bị an ninh, CE yêu cầu tuân thủ EMC Directive (tương thích điện từ) và Radio Equipment Directive (nếu có wireless). Thiết bị không có CE thực chất có thể gây nhiễu hoặc bị nhiễu bởi thiết bị điện khác trong công trình, dẫn đến false alarm hoặc bỏ lỡ alarm.
Tiếp điểm Ruthenium (Ru): không phải tiếp điểm thông thường:
Reed switch trong cảm biến Satel dùng tiếp điểm Ruthenium, điện trở 150mΩ, tuổi thọ tối thiểu 360,000 cycles. Ở điện áp thấp 5-12V DC phổ biến trong hệ báo động, tiếp điểm vàng mạ hoặc kim loại thông thường dễ bị oxy hóa theo thời gian, dẫn đến tăng điện trở tiếp xúc và lỗi zone intermittent khó debug. Ruthenium duy trì điện trở ổn định trong dải điện áp thấp. 360,000 cycles tương đương khoảng 20 năm với cửa mở/đóng 50 lần/ngày.
Sealed body: chống bụi và ẩm:
Toàn bộ phần cảm biến và nam châm được đúc kín (sealed body). Không có điểm vào của bụi, côn trùng, hoặc hơi ẩm. Đây là yêu cầu quan trọng cho cảm biến lắp tại cửa ra vào, nơi thường xuyên bị thay đổi áp suất khí và tiếp xúc gián tiếp với môi trường ngoài.
Kết luận
B-3A là lựa chọn đúng khi cần độ bền vật lý cao hơn dòng nhựa thông thường. Vỏ kim loại và cáp giáp phù hợp cho cổng người đi, cửa kho, môi trường công nghiệp. Kết hợp với zone EOL trên trung tâm INTEGRA 128 PLUS để giám sát đầy đủ điểm cảm biến ngoài trời.
