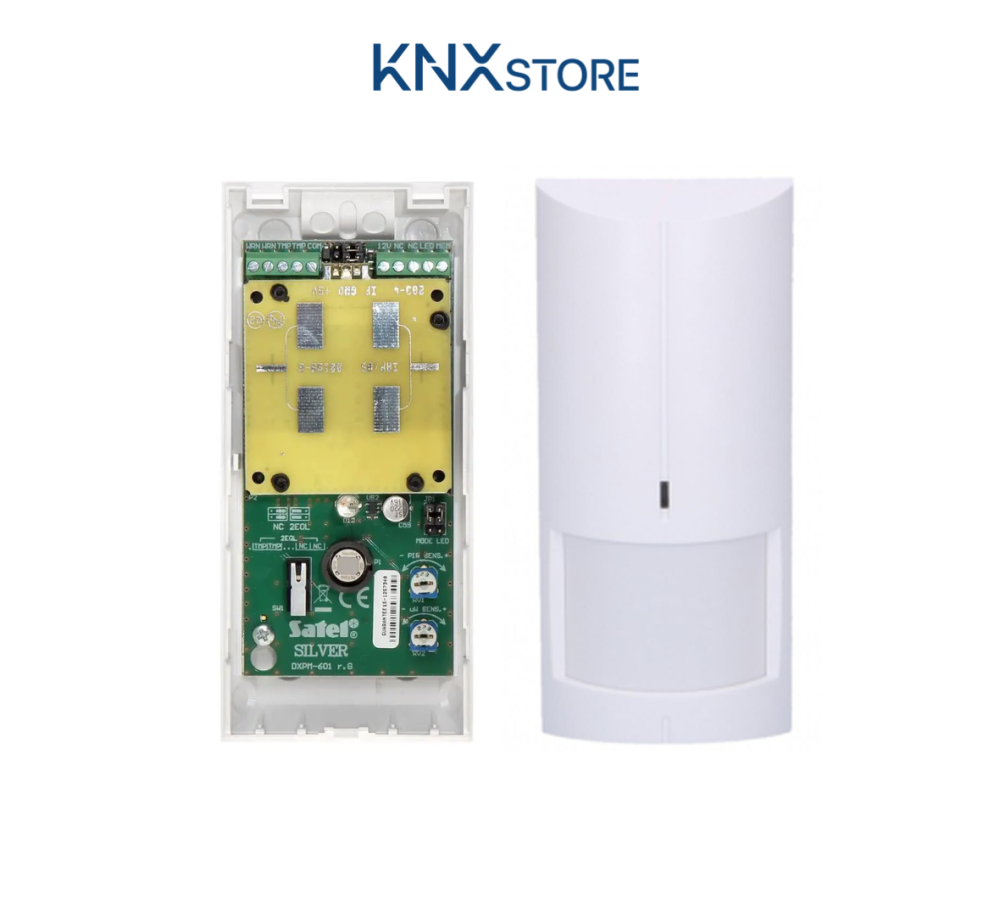

Cảm biến chuyển động PIR+MW có dây Satel SILVER - Dual technology, chống false alarm

Satel SILVER là cảm biến chuyển động công nghệ kép (dual technology) tích hợp cả hai cảm biến PIR (hồng ngoại thụ động) và MW (vi sóng 10,525 GHz) trên cùng một thân máy. Chỉ khi cả hai cảm biến đồng thời phát hiện chuyển động trong khoảng thời gian ngắn hơn 3 giây thì mới tạo alarm, giảm đáng kể tỷ lệ false alarm so với cảm biến PIR đơn công nghệ. Vùng phủ 18 m x 12 m, góc 88°, anti-mask dựa trên vi sóng, 2EOL tích hợp (2 x 1,1 kΩ), và chế độ Advanced cho phép phát hiện thông minh hơn. Đạt Grade 2 theo EN 50131-2-4.

Hai chế độ hoạt động: Basic và Advanced

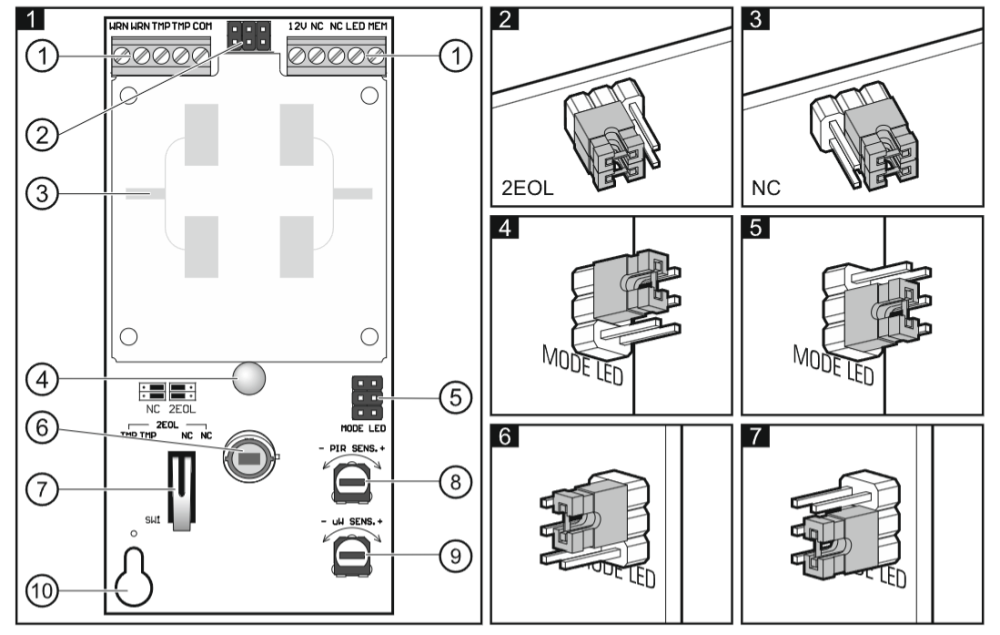

SILVER có hai chế độ phát hiện, chọn bằng jumper MODE trên bo mạch.

Chế độ Basic: Alarm khi cả PIR và MW đều phát hiện chuyển động trong khoảng thời gian dưới 3 giây. Đây là chế độ đơn giản, dễ hiểu, phù hợp cho môi trường ổn định không có nguồn nhiễu phức tạp.

Chế độ Advanced: Alarm trong 3 trường hợp:

  1. Cả hai sensor phát hiện trong dưới 3 giây (giống Basic)
  2. Trong 3 giây, MW phát hiện chuyển động và PIR phát hiện thay đổi nhỏ trong vùng phủ, chưa đủ để là chuyển động đầy đủ
  3. Trong 15 phút, MW phát hiện chuyển động 16 lần liên tục trong khi PIR không phát hiện gì (có thể là ai đó di chuyển rất chậm, nằm ngoài dải nhạy thông thường của PIR)

Chế độ Advanced phù hợp cho môi trường có yêu cầu phát hiện cao hơn, ví dụ kho hàng giá trị cao hoặc khu vực cần kiểm soát chặt. Tuy nhiên, ở một số môi trường có nhiều nguồn vi sóng di động, chế độ Advanced có thể tăng nguy cơ false alarm từ điều kiện thứ ba.

Anti-mask vi sóng

Tính năng anti-mask của SILVER dùng cảm biến MW để phát hiện vật thể di chuyển ở khoảng cách 10 đến 20 cm từ mặt trước thiết bị. Khi phát hiện, ngõ ra anti-mask NC kích báo trong 2 giây. Có một điểm lưu ý quan trọng: các vật liệu trong suốt với vi sóng nhưng cản hồng ngoại (như màng plastic, vải mỏng) sẽ không bị phát hiện bởi anti-mask vì MW vẫn xuyên qua được. Anti-mask của SILVER không đáp ứng EN 50131-2-4 do đặc điểm này, khác với anti-mask active IR của AGATE đáp ứng EN 50131-2-4 Grade 3.

2EOL tích hợp và cấu hình ngõ ra

SILVER tích hợp sẵn hai điện trở EOL 1,1 kΩ, không cần lắp thêm từ bên ngoài. Có hai cách cấu hình qua jumper trên bo mạch:

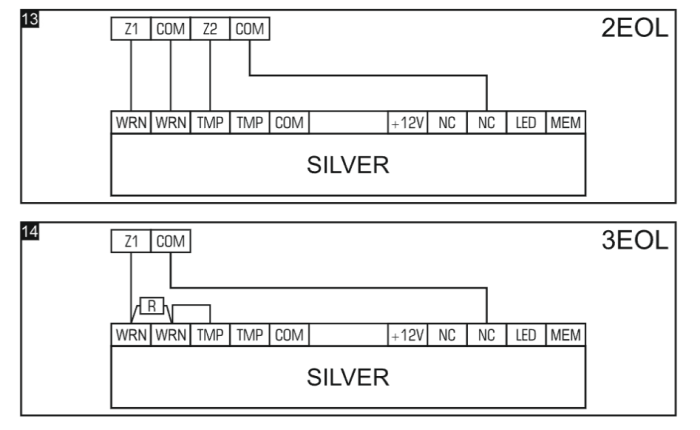

  • Dùng điện trở tích hợp (2EOL): kết nối theo sơ đồ Fig. 13 hoặc Fig. 14 trong tài liệu kỹ thuật

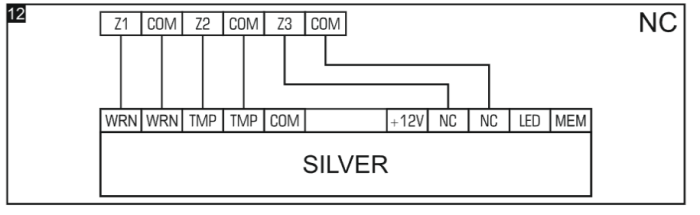

  • Không dùng điện trở (basic NC): kết nối theo Fig. 12

Khi dùng hệ thống với giám sát line 2EOL, SILVER không cần thêm bất kỳ linh kiện EOL bên ngoài nào, giảm thời gian thi công.

Alarm memory và remote LED

Alarm memory: Khi tính năng memory bật (terminal MEM nối vào COM), sau khi có alarm, LED nhấp nháy đỏ liên tục cho đến khi memory được reset bằng cách ngắt và cấp lại kết nối MEM. Dùng tốt khi kết hợp với panel INTEGRA/INTEGRA Plus: nối terminal MEM vào ngõ ra OC được lập trình "Armed status" để memory tự reset khi hệ thống disarmed.

Remote LED: Terminal LED cho phép điều khiển LED từ xa qua panel. Nối LED vào COM để bật, ngắt kết nối để tắt. Phù hợp kết nối với ngõ ra OC của INTEGRA lập trình "Zone test status" hoặc "BI switch".

Lắp đặt và vị trí

SILVER thiết kế cho lắp đặt trong nhà. Chiều cao khuyến nghị 2,4 m. Hướng tốt nhất là nơi hướng di chuyển của đối tượng cắt ngang vùng phủ.

Một số vị trí cần tránh:

  • Không lắp ngoài trời
  • Tránh ánh nắng trực tiếp và ánh sáng phản xạ mạnh từ bề mặt khác
  • Tránh hướng về quạt, máy điều hòa, nguồn nhiệt
  • Cần nhớ rằng vi sóng MW có thể xuyên qua kính, tường thạch cao, cửa gỗ, do đó cần kiểm tra xem có nguồn chuyển động phía sau tường lân cận không

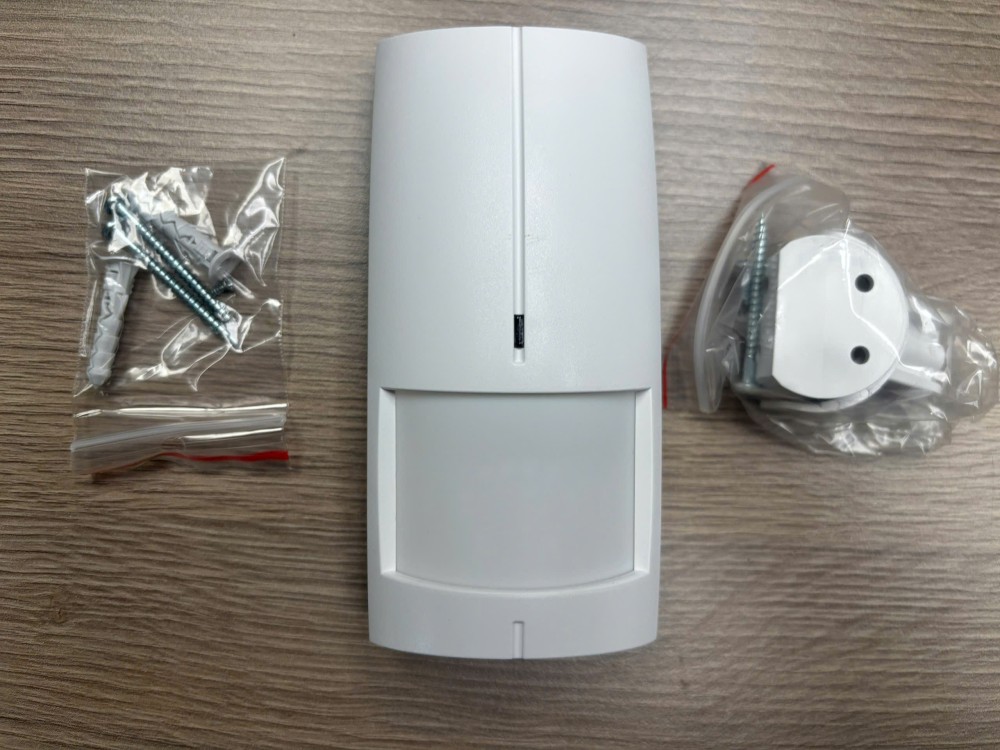

SILVER đi kèm bracket điều chỉnh góc. Sau khi lắp và kết nối, thực hiện walk test với LED được bật: đi qua vùng phủ ở tốc độ bình thường, LED xanh sáng nếu chỉ MW phát hiện, LED đỏ sáng khi alarm (cả hai sensor). Điều chỉnh độ nhạy PIR và MW riêng biệt bằng hai biến trở trên bo mạch.

Tương thích hệ thống

Ngõ ra NC của SILVER kết nối trực tiếp vào zone đầu vào của các bảng điều khiển Satel:

Khi nào chọn SILVER thay vì cảm biến Satel khác?

SILVER là PIR đơn có dây, thiết kế mỏng. Các lựa chọn thay thế thực tế mà engineer thường so sánh: IVORY (PIR có dây rẻ hơn), MPD-300 (PIR không dây khi không đi được cáp), SLIM-PIR-LUNA (khi cần thêm relay chiếu sáng).

Tình huống Chọn SILVER Chọn thiết bị khác
Yêu cầu thẩm mỹ, profile mỏng, môi trường nhiệt ổn định SILVER
Không đi được cáp (retrofit, tường đặc) Không phù hợp MPD-300 ABAX 433MHz wireless PIR
Cần relay chiếu sáng tích hợp Không có SLIM-PIR-LUNA
Có thú cưng Không phù hợp SLIM-PIR-LUNA-PET
Zone có nguồn nhiệt biến động, điều hòa công suất lớn Có thể false alarm CD-2 dual-tech
Ngân sách tối ưu, thẩm mỹ không ưu tiên SILVER nhỉnh hơn về build IVORY rẻ hơn
Outdoor Không phù hợp OPAL (IP54)
Dự án lớn, nhiều zone, ABAX 2 đã cài đặt Xem xét wireless MPD-300 hoặc MXD-300

SILVER phù hợp với dự án và vị trí nào?

SILVER phù hợp cho công trình thương mại cao cấp cần cảm biến hòa vào thiết kế nội thất.

Loại dự án phù hợp:

  • Khách sạn và resort: phòng khách, hành lang tầng, lobby cần bảo vệ an ninh nhưng thiết bị không được gây chú ý.
  • Showroom và gallery: không gian trưng bày đòi hỏi thiết bị tối giản, không lồi lên khỏi tường.
  • Văn phòng hạng A: phòng họp, phòng giám đốc với yêu cầu thẩm mỹ nhất quán.

Vị trí lắp đặt điển hình: hành lang khách sạn, phòng họp văn phòng cao cấp, cửa hàng bán lẻ thời trang, gallery nghệ thuật, và các không gian thương mại cần cảm biến không gây phân tâm về mặt thị giác.

Satel SILVER khác gì cảm biến chống trộm thông thường?

SILVER là cảm biến PIR có dây thiết kế mỏng cho văn phòng và không gian thương mại. Điểm phân biệt với cảm biến PIR dân dụng có dây không nằm ở hình thức mà ở kiến trúc supervision và chứng nhận an ninh.

Tiêu chí Satel SILVER Cảm biến dân dụng PIR có dây
Chứng nhận Grade 2 EN50131 Không có chứng nhận an ninh
Kết nối Supervised zone với 2EOL resistor Dry contact NC/NO đơn giản
Giám sát dây Phát hiện đứt dây, short mạch (sabotage detection) Không phát hiện khi bị vô hiệu hóa
Chống phá Tamper switch mở vỏ Không có
Tín hiệu Supervised, board biết trạng thái dây liên tục Chỉ biết open/close, không biết dây có nguyên vẹn không
Nguồn 12V DC từ board 12V hoặc pin
Nhiệt độ -20 đến +50°C Thông thường 0 đến +40°C
Hệ thống INTEGRA, PERFECTA, VERSA Panel dân dụng cơ bản

Đối với hợp đồng bảo hiểm tài sản thương mại, đơn vị bảo hiểm yêu cầu hệ báo động đạt Grade 2 EN50131. SILVER đáp ứng yêu cầu này. Cảm biến PIR dân dụng, dù rẻ hơn, không được chấp nhận cho mục đích này dù cùng kiểu kết nối có dây.

Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.

Kết luận

Satel SILVER là cảm biến chuyển động trong nhà có dây đáng tin cậy cho dự án cần dual technology và 2EOL tích hợp. Hai chế độ hoạt động Basic và Advanced cho phép tùy chỉnh theo yêu cầu từng môi trường. Ngõ ra NC chuẩn kết nối trực tiếp với toàn bộ dòng bảng điều khiển Satel, đạt Grade 2 theo EN 50131-2-4 cho các dự án yêu cầu chứng nhận.

Câu hỏi thường gặp

Vì alarm chỉ xảy ra khi cả hai sensor (PIR và MW) đều phát hiện chuyển động trong 3 giây. PIR có thể báo false alarm do thay đổi nhiệt đột ngột như cửa sổ có ánh nắng. MW có thể báo false do rung động hoặc nhiễu từ thiết bị điện. Nhưng hai sự kiện đó hiếm khi xảy ra đồng thời, nên dual technology giảm mạnh tỷ lệ false alarm.

Chế độ Advanced phù hợp cho môi trường cần phát hiện đối tượng di chuyển chậm hoặc ẩn nấp di chuyển. Ở điều kiện thứ ba (MW phát hiện 16 lần trong 15 phút), SILVER có thể phát hiện người di chuyển rất chậm mà PIR thông thường bỏ qua. Tuy nhiên, cần đánh giá kỹ môi trường trước khi dùng Advanced để tránh false alarm từ nguồn MW khác.

Không. Anti-mask của SILVER dùng MW, không phát hiện được vật liệu cản hồng ngoại nhưng trong suốt với vi sóng. Nếu cần anti-mask theo EN 50131-2-4 Grade 3, dùng AGATE có active IR anti-mask đáp ứng tiêu chuẩn.

Vi sóng MW của SILVER có xuyên tường không? Có. Sóng vi sóng 10,525 GHz xuyên qua kính, tường thạch cao, cửa gỗ, và nhiều vật liệu xây dựng. Điều này có nghĩa SILVER có thể phát hiện chuyển động phía sau tường trong trường hợp tường mỏng. Cần kiểm tra môi trường lân cận khi lắp đặt.

2,4 m. Lắp ở chiều cao này cho vùng phủ tối ưu 18 m x 12 m, 88°. Bracket điều chỉnh góc đi kèm cho phép hiệu chỉnh hướng phủ theo điều kiện thực tế.

12 VDC ±15%, từ 10,2 V đến 13,8 V. Dòng chờ 18 mA, tối đa 25 mA. Nguồn cấp thường từ bảng điều khiển Satel hoặc nguồn phụ APS-15.

Alarm memory cho phép LED tiếp tục nhấp nháy đỏ sau khi alarm đã qua, thông báo cho người dùng rằng đã có alarm trong vắng mặt. Bật bằng cách nối terminal MEM vào COM, reset bằng cách ngắt kết nối MEM. Trong hệ INTEGRA, nối MEM vào ngõ ra OC lập trình "Armed status" để memory tự reset khi disarmed.

OPAL là cảm biến PIR+MW thiết kế cho lắp đặt ngoài trời (IP54, Class IIIa, -40°C đến +55°C). SILVER thiết kế cho trong nhà (Class II, -30°C đến +55°C, không IP). OPAL phù hợp cho vị trí ngoài trời; SILVER phù hợp cho trong nhà cần Grade 2 với tính năng 2EOL tích hợp và alarm memory.
