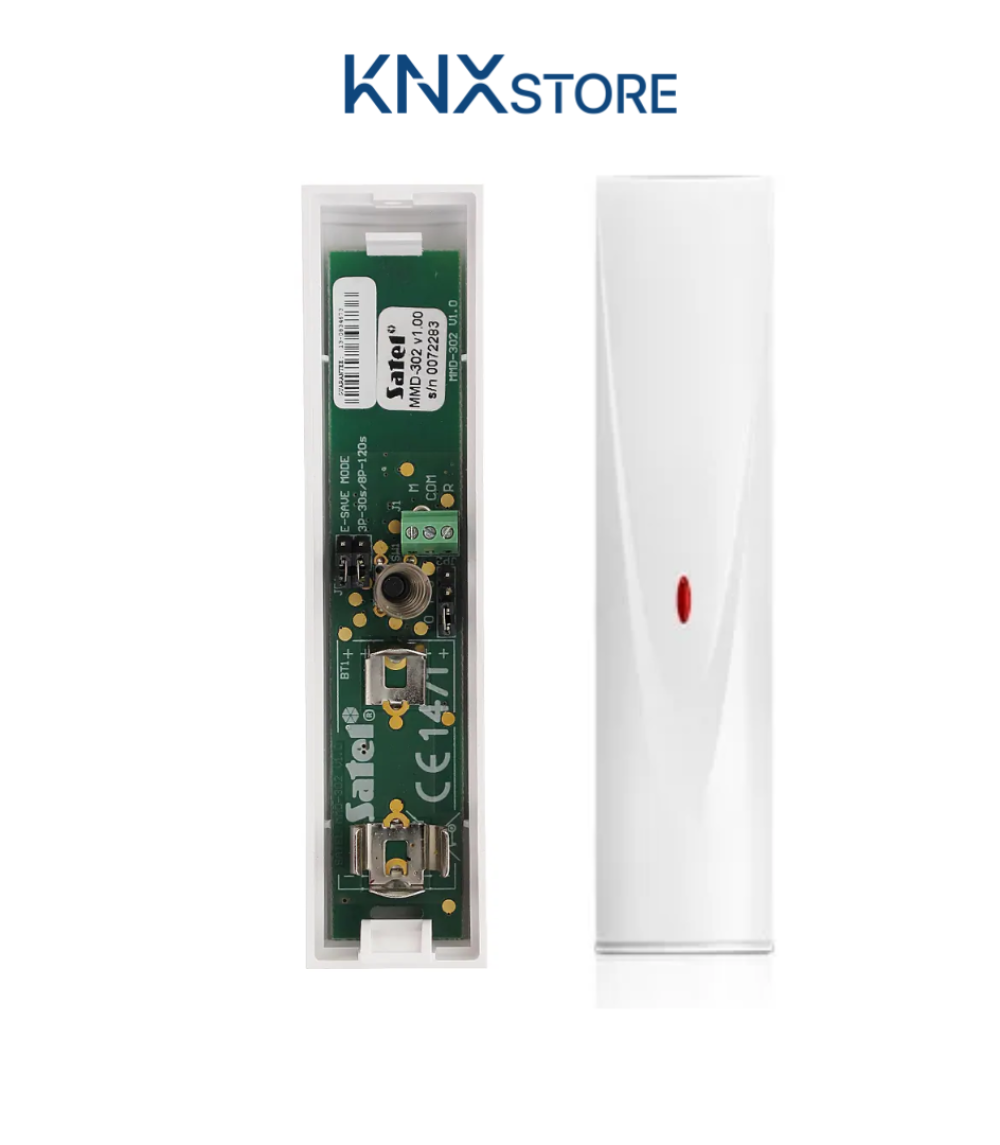

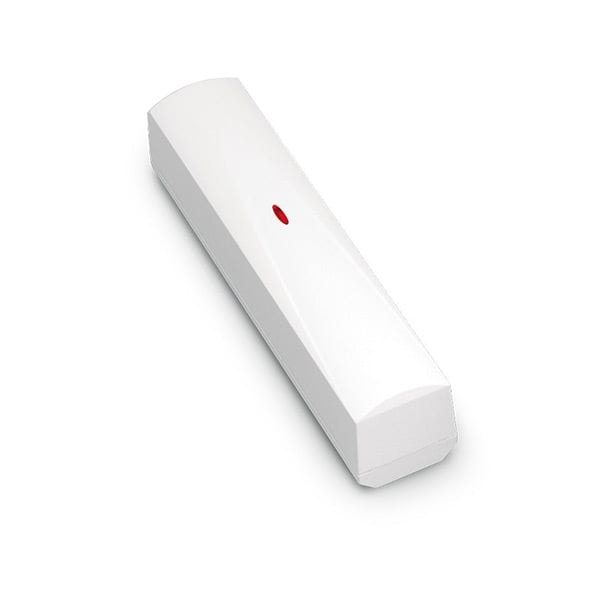

Satel MMD-302 - Cảm Biến Từ Không Dây 433MHz Với 2 Ngõ Vào Bổ Sung
MMD-302 khác MMD-300 ở 2 ngõ vào bổ sung có dây hoàn toàn riêng biệt về cả phần cứng lẫn logic hoạt động: input R dành riêng cho roller shutter detector với cơ chế đếm xung, và input M là đầu vào NC thông dụng cho bất kỳ cảm biến thường đóng nào.
Mô hình triển khai điển hình: cửa sổ bên ngoài có cửa cuốn bảo vệ thêm. MMD-302 gắn trên khung cửa sổ giám sát đồng thời 3 nguồn: reed switch phát hiện cửa sổ mở, input R nhận tín hiệu từ roller shutter detector phát hiện cửa cuốn bị phá, và input M kết nối thêm cảm biến rung hoặc contact NC khác nếu cần. Ba nguồn alarm, một module không dây, tiết kiệm đáng kể số position trong hệ thống.
Cấu hình reed switch upper hoặc side

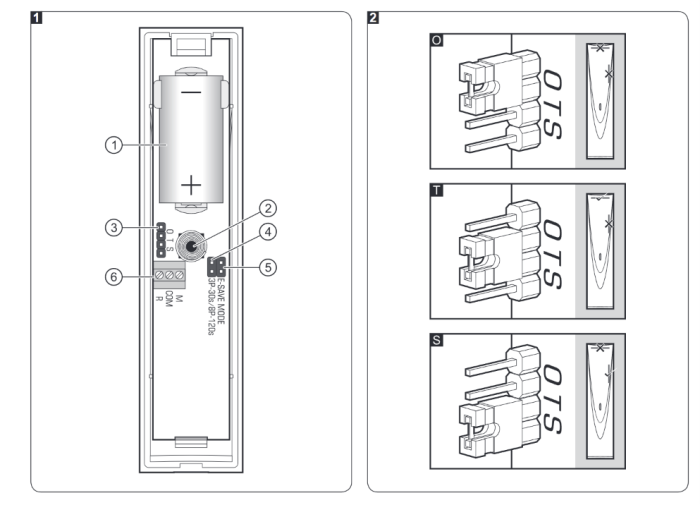

MMD-302 có 2 reed switch vật lý nhưng chỉ dùng 1 lần lắp đặt. Jumper trên bo mạch chọn 1 trong 3 chế độ:
- O: tắt cả 2 reed switch (không dùng tiếp điểm từ, chỉ dùng input bổ sung)
- T: kích hoạt reed switch phía trên (upper) : cho nam châm lắp ở mặt trên
- S: kích hoạt reed switch bên hông (side) : cho nam châm lắp ở mặt bên
Linh hoạt này giúp MMD-302 lắp được trên nhiều loại cửa có cơ chế mở khác nhau mà không cần xoay hộp thiết bị.
Hai ngõ vào bổ sung input R và input M
Input R : Roller Shutter Detector (đếm xung)
Input R là ngõ vào chuyên dụng cho cảm biến cửa cuốn, hoạt động theo logic đếm xung:
- Jumper shorted: 3 pulses trong 30 giây kích báo động (nhạy hơn, phù hợp với cửa cuốn ít rung)
- Jumper open: 8 pulses trong 120 giây kích báo động (chống false alarm tốt hơn, phù hợp môi trường rung nhiều)
Ngoài ra, nếu input R bị hở hoàn toàn (đứt dây, tháo đầu nối), thiết bị phát tamper alarm. Tức là input R vừa có chức năng alarm (pulse counting) vừa có chức năng giám sát dây (tamper khi hở).
Input M : NC Type (cảm biến thường đóng)
Input M là đầu vào NC thông dụng: khi tiếp điểm NC bị mở ra, MMD-302 phát alarm. Phù hợp cho cảm biến rung, cảm biến chấn động, hay bất kỳ thiết bị nào có ngõ ra tiếp điểm thường đóng.
Bắt buộc nối tắt M xuống COM nếu không kết nối cảm biến. Để hở input M = alarm liên tục.
Các nguồn kích báo động
MMD-302 có thể phát alarm từ 5 nguồn riêng biệt:
| Nguồn | Loại alarm |
|---|---|
| Reed switch mở (magnet di ra) | Alarm thông thường |
| Input R: đủ số xung trong thời gian quy định | Alarm thông thường |
| Input M: tiếp điểm NC mở | Alarm thông thường |
| Input R bị hở (đứt dây, tháo đầu nối) | Tamper alarm |
| Tamper contact mở nắp hoặc kéo khỏi tường | Tamper alarm |
Chế độ Normal và Energy Save
Jumper E-SAVE MODE trên bo mạch chọn 1 trong 2 chế độ:
- Normal (jumper open): mỗi alarm gửi truyền ngay lập tức
- Energy Save (jumper shorted): sau alarm từ reed switch hoặc input bổ sung, lần truyền tiếp theo chứa thông tin alarm đó bị delay tối thiểu 3 phút. Tamper alarm luôn gửi ngay lập tức dù ở chế độ nào.
Energy Save kéo dài tuổi thọ pin đáng kể trong môi trường có nhiều chuyển động ngẫu nhiên (cửa mở/đóng thường xuyên cả ngày).
So sánh MMD-302 và MMD-300
| Tiêu chí | MMD-300 | MMD-302 |
|---|---|---|
| Reed switch | Có (1 loại) | Có (2 loại: upper/side) |
| Input roller shutter (R) | Không | Có (đếm xung, 2 chế độ) |
| Input NC (M) | Không | Có |
| Zone chiếm trong panel | 1 | 3 (reed + R + M) |
| Tamper giám sát input R | Không | Có (tamper khi R hở) |
| Tương thích panel | PERFECTA, MICRA, VERSA-MCU, MTX-300 | Như MMD-300 |
Chọn MMD-302 khi vị trí lắp cần giám sát thêm cửa cuốn hoặc cảm biến NC có dây. Với điểm chỉ cần tiếp điểm từ đơn thuần, MMD-300 đủ và không chiếm thêm zone.
Tương thích hệ thống Satel
MMD-302 hoạt động với:
PERFECTA 16-WRL và PERFECTA 32-WRL: tầm RF 400m ngoài trời trống.
MICRA (firmware 2.05 trở lên), VERSA-MCU, MTX-300: tầm RF 200m.
MMD-302 không có trong danh sách tương thích chính thức với INTEGRA hoặc VERSA thông qua ACU theo manual firmware 1.01. Kiểm tra tài liệu cập nhật của Satel trước khi tích hợp.
Truyền định kỳ và giám sát
Cứ 15 phút, MMD-302 gửi supervision transmission kèm trạng thái tất cả input, tamper và mức pin. Khi pin giảm dưới 2.75V, mỗi lần truyền đính kèm cờ low battery. Panel hiển thị cảnh báo pin yếu, tách biệt với alarm thực.
Kết luận
MMD-302 là lựa chọn khi một điểm bảo vệ cần giám sát đồng thời cửa từ, cửa cuốn, và thêm 1 cảm biến NC có dây, tất cả qua 1 module không dây 433MHz ABAX. Điểm mạnh là input R có tamper giám sát dây, và chế độ 2 reed switch (upper/side) linh hoạt về hướng lắp. So với MMD-300, MMD-302 chiếm thêm 2 zone nhưng thay thế hoàn toàn việc lắp 2-3 thiết bị riêng lẻ cho cùng một cụm cửa sổ.
