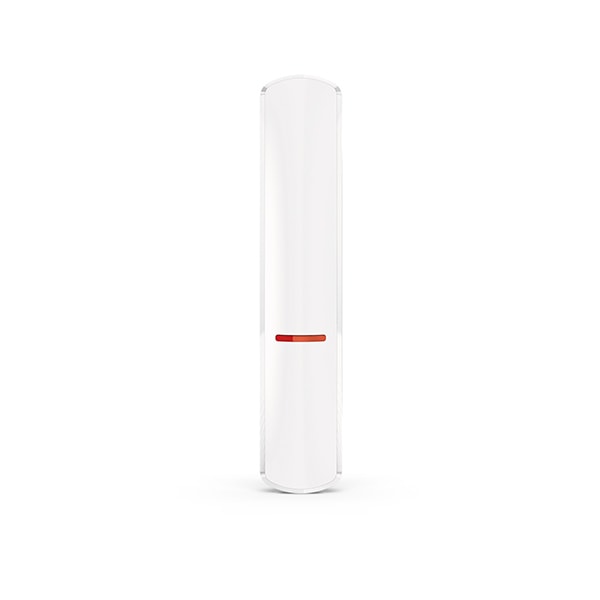

Satel XD-2 - Module Cảm Biến Đa Chức Năng Có Dây (Multipurpose Detector)
Satel XD-2 là multipurpose detector có dây, cấu hình bằng DIP switch theo 4 chế độ độc lập: công tắc từ (magnetic contact), cảm biến rung (shock detector), kết hợp shock và magnetic, hoặc phát hiện ngập nước (water flood). Thiết bị kèm theo 2 nam châm -- một loại surface mount và một loại flush mount -- để linh hoạt lắp đặt trên cả bề mặt nổi lẫn âm tường. Chuẩn EN50131-2-6 Grade 2, Environmental Class II, phù hợp cho công trình an ninh chuyên nghiệp yêu cầu supervision wired zone đầy đủ.

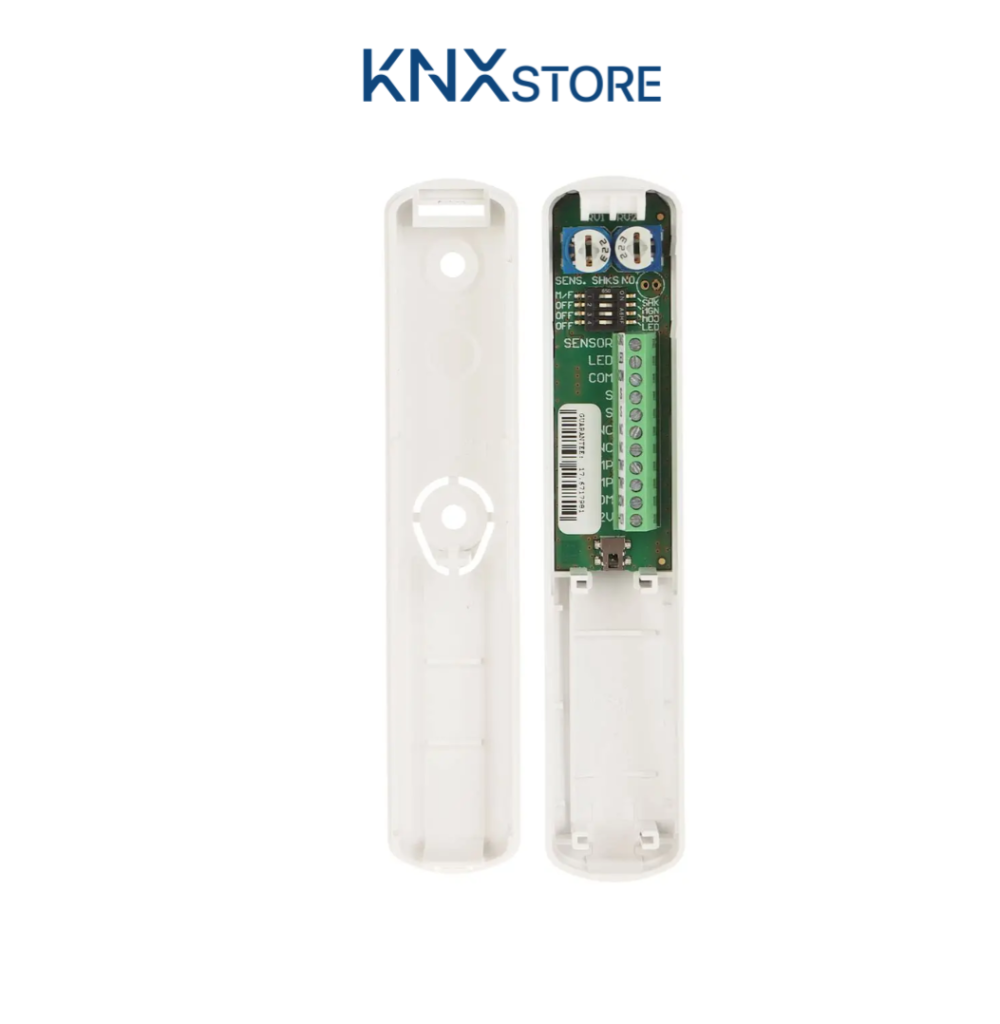

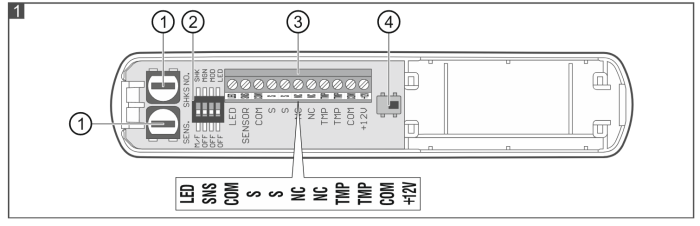

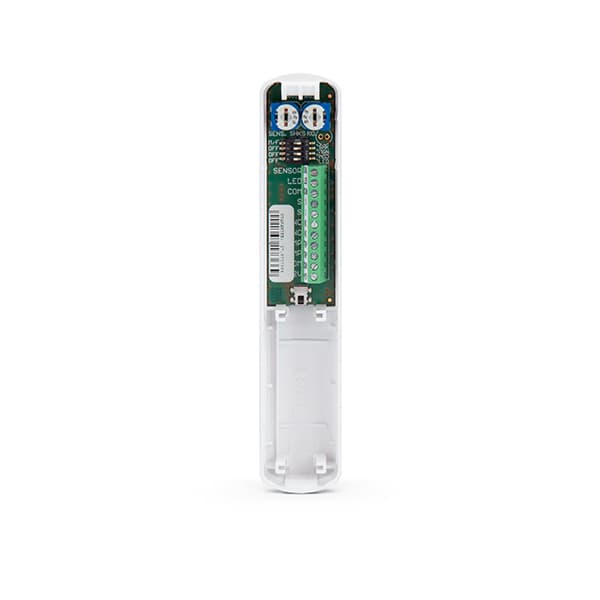

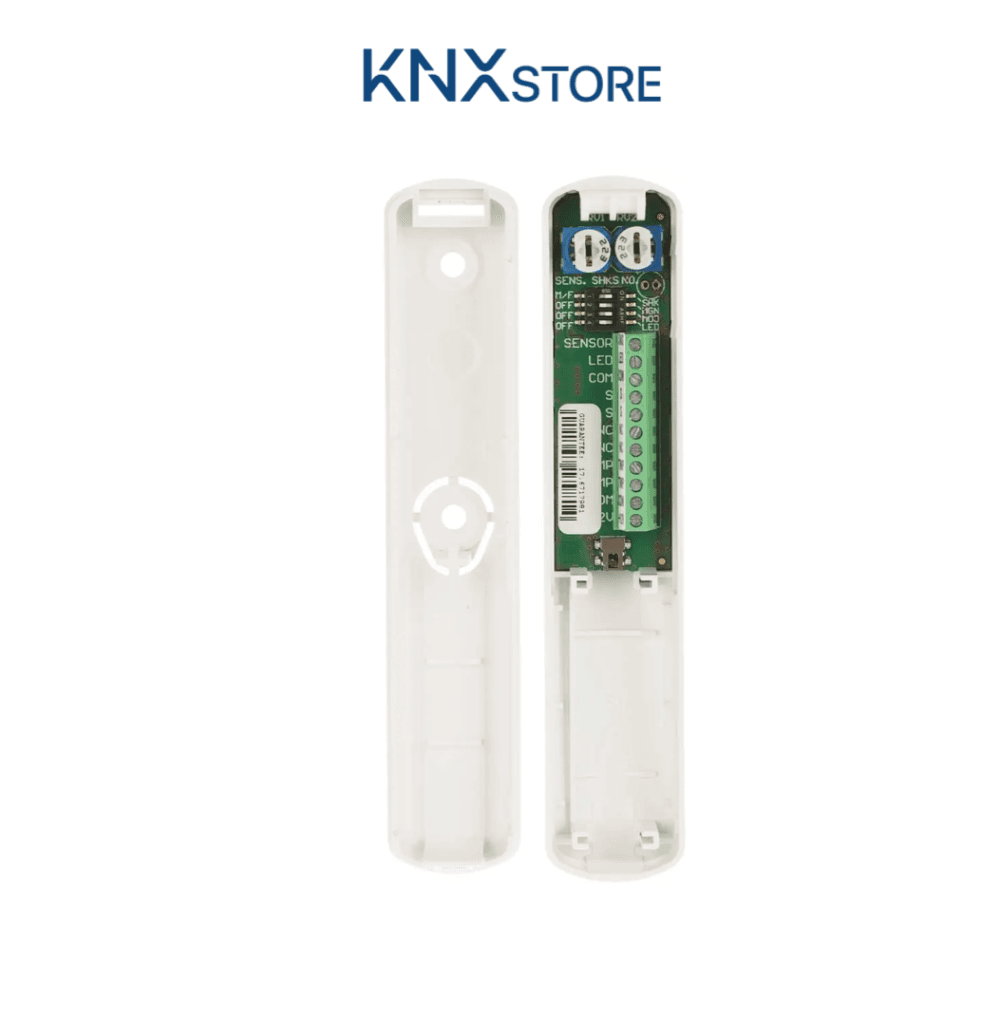

Sơ đồ đấu dây (Terminal Block)
| Terminal | Chức năng | Ghi chú |
|---|---|---|
| +12V | Nguồn cấp | 12 VDC ±25% từ PSU hoặc board panel |
| COM | Ground chung | Nối với COM của panel |
| NC | Ngõ ra alarm chính (NC relay) | Nối vào zone input panel; báo tất cả alarm khi Two Output Mode tắt |
| S | Ngõ ra alarm thứ 2 (NC relay) | Chỉ hoạt động khi Two Output Mode bật ở chế độ Shock+Magnetic; báo riêng shock sensor |
| TMP | Tamper output (NC relay) | Nối vào tamper zone 24H của panel; kích khi mở nắp hoặc bóc khỏi bề mặt lắp |
| SNS | Input NC detector ngoài hoặc flood probe FPX-1 | Cáp tối đa 3 m; nếu không dùng: bắt buộc nối tắt xuống COM |
| LED | Điều khiển LED từ xa | Nối COM = bật LED; ngắt = tắt LED. Dùng OC output của panel. Chỉ hoạt động khi DIP 4: OFF |
Lưu ý quan trọng SNS: Khi cấu hình chế độ water flood mà không lắp đầu dò FPX-1, bắt buộc nối tắt SNS xuống COM. SNS hở sẽ kích alarm ngay lập tức.
Chọn vị trí lắp đặt
XD-2 chỉ lắp indoor. Vị trí phụ thuộc vào chế độ được chọn qua DIP switch.
Chế độ magnetic contact: Thân XD-2 lắp trên bề mặt cố định (khung cửa, khung cửa sổ), nam châm lắp trên cánh cửa (bề mặt di động). Giữ khoảng cách giữa thân và nam châm trong giới hạn: tối đa 15 mm với surface magnet, tối đa 19 mm với flush magnet.
Chế độ shock detector: Tránh lắp trên bề mặt sắt từ và vị trí gần trường điện từ mạnh (motor, biến tần). Ưu tiên lắp ở phần trên khung cửa sổ để giảm nguy cơ bị ngập nếu cửa hé mở khi mưa. Không đi cáp song song với dây điện lực công suất cao. Tầm phát hiện tối đa 3 m, phụ thuộc vật liệu bề mặt lắp.
Chế độ water flood: Lắp thân XD-2 ở vị trí cao (trên tường), kéo cáp probe FPX-1 (tối đa 3 m) xuống gần sàn. Đặt đầu probe cách mặt sàn hoàn thiện khoảng 3 -- 5 mm để phát hiện ngập thực sự mà tránh false alarm khi lau sàn.
Cấu hình cảm biến

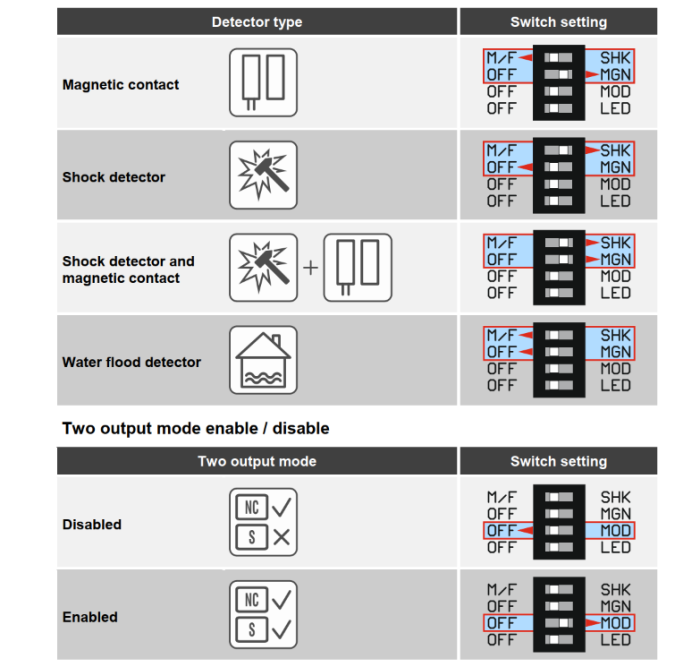

DIP switch - Chọn chế độ hoạt động
| Chế độ | SW1 | SW2 |
|---|---|---|
| Magnetic contact | ON | OFF |
| Shock detector | OFF | ON |
| Shock + Magnetic contact | ON | ON |
| Water flood detector | OFF | OFF |
DIP switch - Two Output Mode và LED
| DIP | Vị trí ON | Vị trí OFF |
|---|---|---|
| DIP 3 (Two Output Mode) | Bật: NC dành cho magnetic/SNS, S dành cho shock | Tắt: tất cả alarm qua NC |

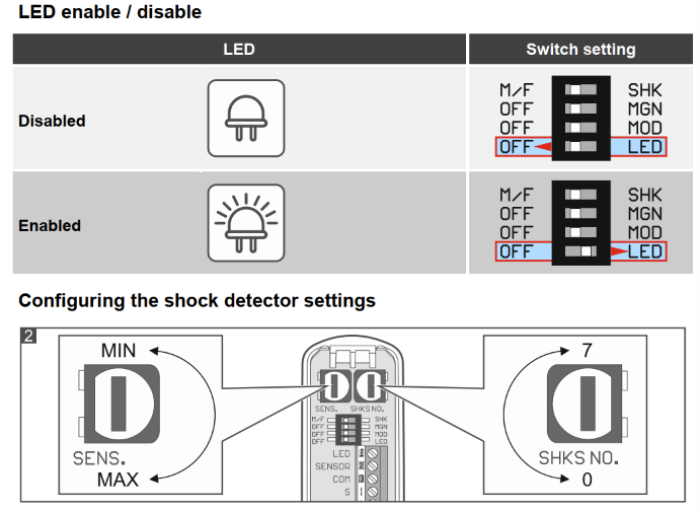

| DIP 4 (LED) | LED bật cố định | LED tắt, điều khiển từ xa qua terminal LED |
DIP 3 chỉ có tác dụng khi chế độ Shock+Magnetic được chọn (SW1=ON, SW2=ON).
Biến trở điều chỉnh shock (chỉ áp dụng chế độ Shock)
| Biến trở | Chức năng |
|---|---|
| SENS | Điều chỉnh ngưỡng shock đơn. 1 xung vượt ngưỡng này kích alarm ngay lập tức |
| SHKS NO | Đặt số xung nhỏ tích lũy trong 30 giây để kích alarm (0 -- 7 xung) |
Hai điều kiện hoạt động độc lập: alarm kích khi một trong hai điều kiện SENS hoặc SHKS NO được đáp ứng trước.
4 chế độ hoạt động chi tiết
Chế độ 1: Magnetic Contact (SW1=ON, SW2=OFF)
Phát hiện mở cửa hoặc cửa sổ khi nam châm rời xa thân detector. Ngõ ra: 1 relay NC alarm. Input SNS cho phép nối thêm 1 cảm biến NC có dây bên ngoài (ví dụ: magnetic contact phụ).
Alarm kích khi: nam châm vượt khoảng cách tối đa, hoặc SNS input mở.

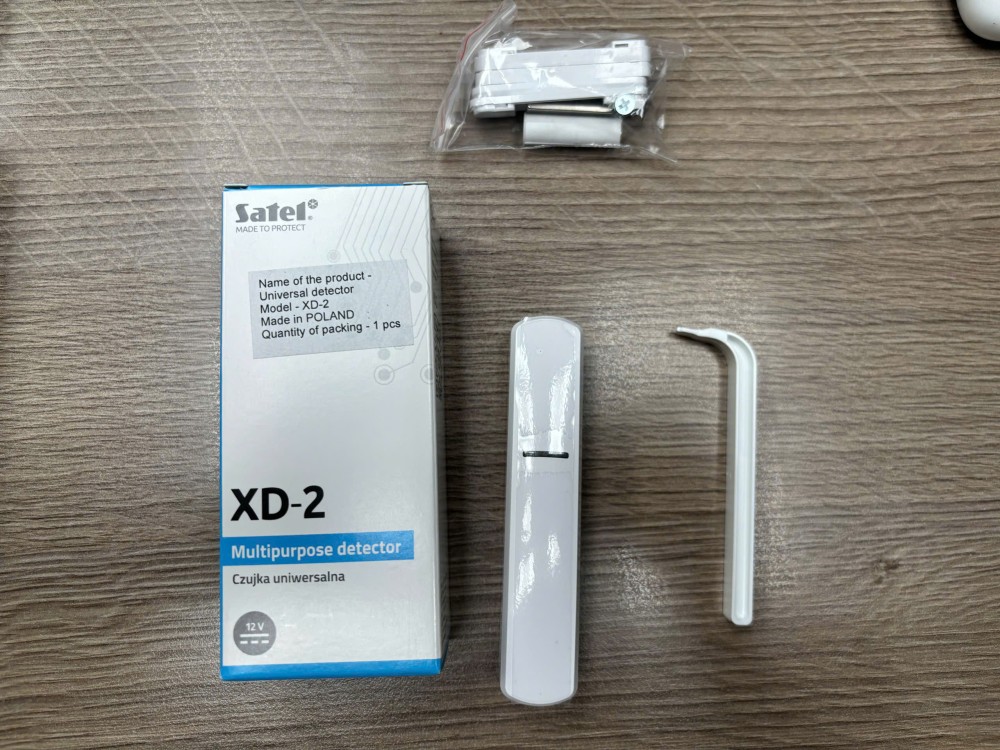

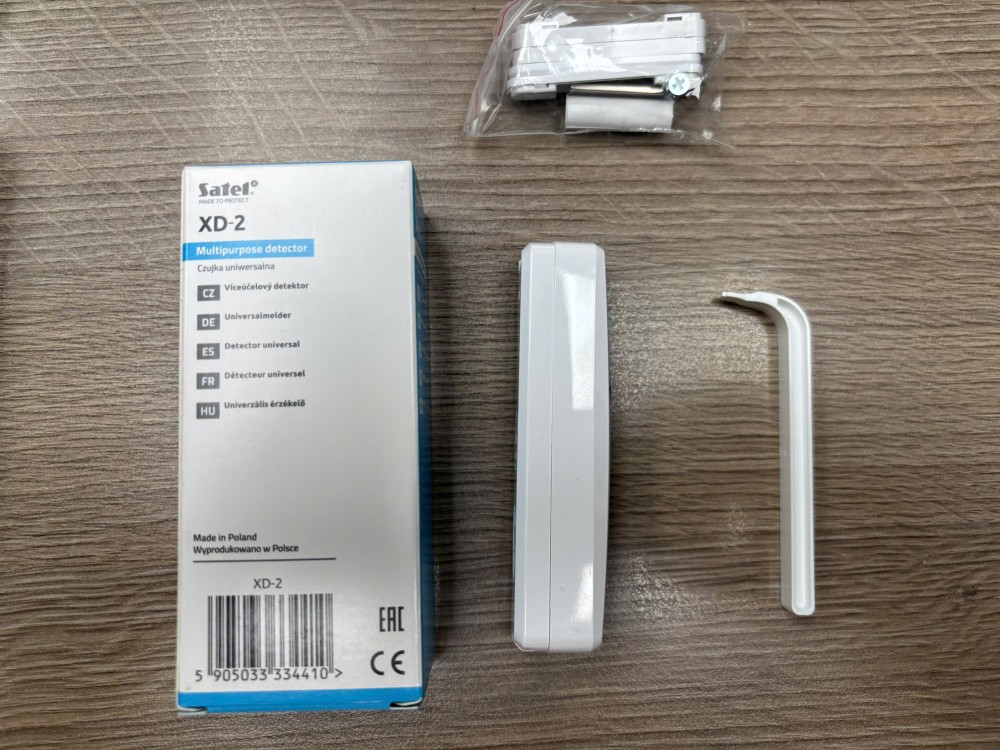

Hai nam châm đi kèm trong hộp: surface mount (khoảng cách tối đa 15 mm) và flush mount (tối đa 19 mm).
Chế độ 2: Shock Detector (SW1=OFF, SW2=ON)
Phát hiện rung động và va đập khi có nỗ lực phá cửa, khoan, cắt. Tầm phát hiện tối đa 3 m tùy bề mặt. Ngõ ra: 1 relay NC alarm. Input SNS cho nối thêm NC detector ngoài.
Điều chỉnh bằng 2 biến trở: SENS (ngưỡng đơn xung mạnh) và SHKS NO (số xung nhỏ tích lũy trong 30 giây, từ 0 đến 7). Alarm kích khi 1 trong 2 điều kiện đạt ngưỡng, hoặc SNS input mở.
Chế độ 3: Shock + Magnetic Contact (SW1=ON, SW2=ON)
Phát hiện đồng thời rung động VÀ mở cửa. Số ngõ ra phụ thuộc vào DIP 3 (Two Output Mode):
- Two Output Mode TẮT (DIP 3=OFF): 1 ngõ ra NC, tất cả alarm (shock, magnetic, SNS) gom vào NC.
- Two Output Mode BẬT (DIP 3=ON): 2 ngõ ra -- NC cho magnetic contact và SNS input, S cho shock sensor. Chiếm 2 zone trên panel, phân biệt loại alarm trong log.
Input SNS cho NC detector ngoài. Alarm kích từ bất kỳ nguồn nào: mở cửa, SNS mở, hoặc shock đạt ngưỡng.
Chế độ 4: Water Flood Detector (SW1=OFF, SW2=OFF)
XD-2 là module nhận tín hiệu, đầu dò FPX-1 kết nối vào cổng SNS là phần tiếp xúc trực tiếp với nước. Alarm kích sau khoảng 1 giây khi probe chạm nước, tự tắt sau vài giây khi nước rút.
Không cần reset thủ công. FPX-1 bắt buộc cho chế độ này. Nếu chưa lắp FPX-1: phải nối tắt SNS xuống COM. Cáp FPX-1 tối đa 3 m.
Two Output Mode
Two Output Mode chỉ áp dụng cho chế độ Shock+Magnetic (SW1=ON, SW2=ON). Khi bật (DIP 3=ON), XD-2 sử dụng 2 ngõ ra relay riêng biệt:
| Ngõ ra | Kích khi |
|---|---|
| NC | Mở cửa (magnetic), SNS input mở |
| S | Shock sensor đạt ngưỡng SENS hoặc SHKS NO |
Lợi ích: 2 zone riêng trên panel, log sự kiện phân biệt rõ "cửa mở" và "phát hiện rung". Phù hợp cho két sắt, tủ server, cửa kính tủ trưng bày khi cần biết chính xác loại sự kiện xảy ra.
Khi tắt Two Output Mode (DIP 3=OFF): tất cả alarm, bao gồm shock và mở cửa, đều kích qua ngõ NC duy nhất. Terminal S không hoạt động.
Cảnh báo sụt áp và LED indicator
LED behavior
| Trạng thái LED | Ý nghĩa |
|---|---|
| Flash ngắn | Shock nhỏ phát hiện (chưa đạt ngưỡng alarm) |
| Sáng liên tục 2 giây | Alarm do shock (đạt ngưỡng SENS hoặc SHKS NO) |
| Sáng liên tục cho đến khi hết điều kiện | Alarm do mở cửa, SNS mở, hoặc ngập nước |
| Sáng liên tục (trouble) | Điện áp dưới 9 V ±5% liên tục hơn 2 giây |
Trouble - sụt áp
Khi điện áp cấp xuống dưới 9 V (±5%) liên tục hơn 2 giây: ngõ NC alarm ON, LED ON. Khi Two Output Mode bật: cả NC và S đều ON. Tính năng giám sát nguồn tích hợp không cần thêm module riêng.
Tương thích hệ thống
Panel Satel có dây
Relay NC, tamper NC, input SNS kết nối trực tiếp vào zone và tamper input của panel. Tương thích xác nhận với: INTEGRA 64, PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA 10.
Chế độ Shock+Magnetic với Two Output Mode bật: 1 XD-2 chiếm 2 zone đầu vào trên panel, phân biệt loại alarm trong log sự kiện.
KNX
Relay NC kết nối vào binary input module KNX (ví dụ MDT BE-08230.02 hoặc tương đương). Alarm status trở thành KNX datapoint, kết hợp logic điều khiển đèn, camera, hoặc cảnh báo. Tích hợp toàn hệ qua panel INTEGRA với module INT-KNX-2: zone status và partition arm/disarm map thành KNX group address, lập trình từ ETS.
BACnet/Modbus
Qua gateway INT-BACnet hoặc INT-RS của Satel trên panel INTEGRA: zone status xuất hiện như BACnet object hoặc Modbus register, tích hợp trực tiếp với BMS/BAS.
Khi nào chọn XD-2 thay vì thiết bị khác?
| Tình huống | Chọn XD-2 | Chọn thiết bị khác |
|---|---|---|
| Cần cả magnetic contact + shock (hoặc thêm flood) trong 1 zone cáp | XD-2 -- 4 chế độ, tái cấu hình bằng DIP switch | -- |
| Chỉ cần magnetic contact đơn thuần, không cần shock | Quá mức cần thiết | AMD-101 (wired magnetic contact đơn) |
| Cần đa chức năng nhưng không đi được cáp | Không phù hợp (wired only) | AXD-200 (wireless ABAX 2, cùng 4 chế độ) |
| Cần cảm biến rung chuyên sâu, tầm rung phân loại theo bề mặt | XD-2 chỉ nêu tối đa 3 m, không phân loại bề mặt | VD-1 (piezo chuyên dụng, tầm rung theo bề mặt rõ ràng) |
| Cần flood detector với probe 3 m tích hợp sẵn, không dây | Cần mua thêm FPX-1 riêng | FD-1 (dedicated flood, probe kèm theo) |
| Cần phát hiện chuyển động diện rộng trong phòng, không phải điểm cửa | XD-2 không phải PIR | GRAPHITE PET (PIR + PET immunity) |
| Cần wireless + 5 chế độ + đa chức năng mở rộng | -- | MXD-300 (wireless, 5 modes) |
| Outdoor | XD-2 indoor only | Không có thiết bị Satel tương đương outdoor |
XD-2 phù hợp với dự án và vị trí nào?
XD-2 phù hợp khi một điểm lắp cần phát hiện nhiều dạng xâm nhập hoặc sự cố, đặc biệt ở các công trình yêu cầu bảo mật cao.
Loại dự án:
- Ngân hàng, tổ chức tài chính: két sắt, cửa phòng tiền tệ cần phát hiện đồng thời mở cửa, khoan cắt, và nguy cơ ngập lụt từ vỡ ống nước.
- Trung tâm dữ liệu: cửa tủ rack server -- phát hiện mở cửa, va đập, và ngập nước tại sàn phòng máy chủ.
- Cửa hàng vàng bạc và đá quý: tủ trưng bày, cửa kho -- bảo vệ đa lớp trong một zone cáp duy nhất.
- Bảo tàng, gallery: tủ hiện vật kính -- phát hiện đồng thời mở cửa và phá kính.
Vị trí lắp điển hình: khung cửa két sắt, cửa kính tủ trưng bày, cửa phòng server, vách tường tiếp giáp ngoài của zone bảo mật cao, điểm cần ít nhất 2 lớp phát hiện từ 1 zone cáp.
Kết luận
Satel XD-2 là multipurpose detector có dây phù hợp cho các điểm cần bảo vệ tổng hợp trong công trình an ninh chuyên nghiệp: cửa sổ, cửa ra vào, két sắt, tủ server, khu vực nguy cơ ngập nước. Khả năng cấu hình 4 chế độ qua DIP switch cho phép tái sử dụng thiết bị khi yêu cầu bảo vệ thay đổi mà không cần thay phần cứng. Two Output Mode tách biệt ngõ ra shock và magnetic giúp phân tích chi tiết loại sự kiện trong log hệ thống. Kèm theo 2 nam châm sẵn có trong hộp, XD-2 sẵn sàng lắp đặt ngay từ đầu mà không cần đặt phụ kiện riêng.
