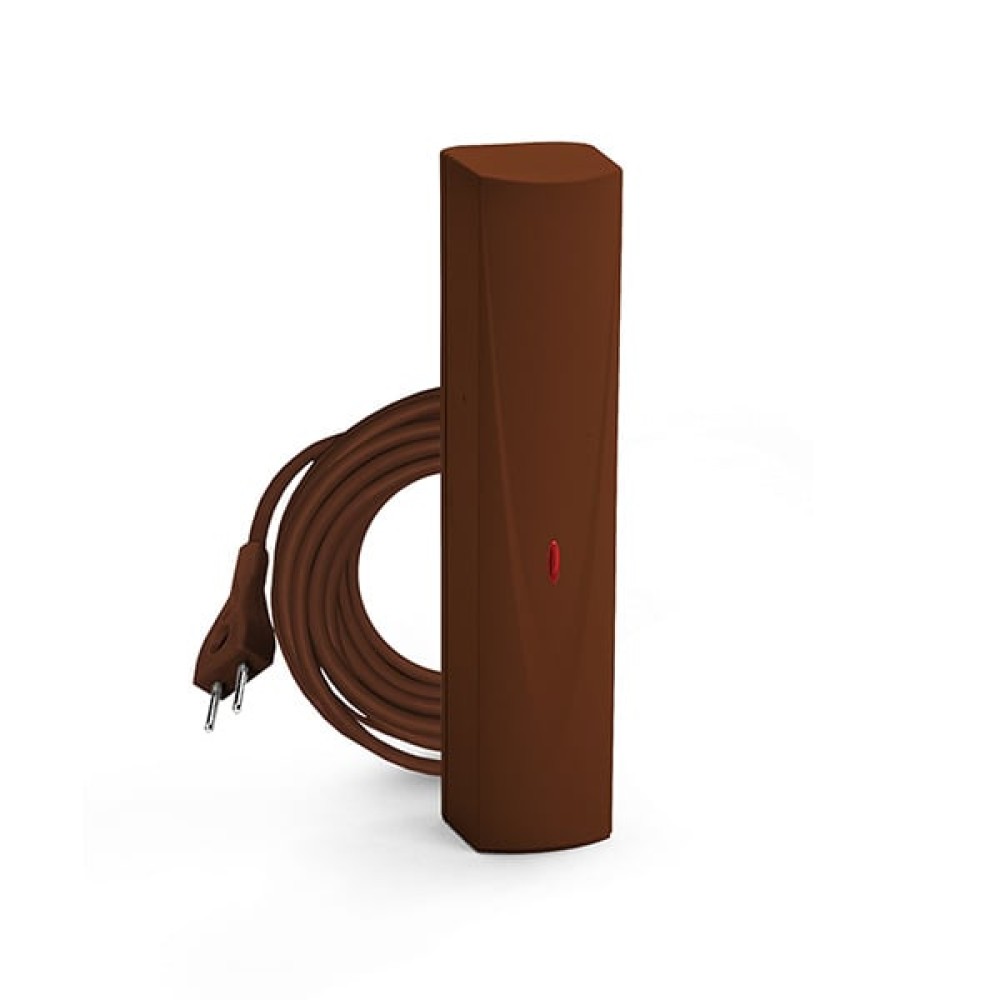

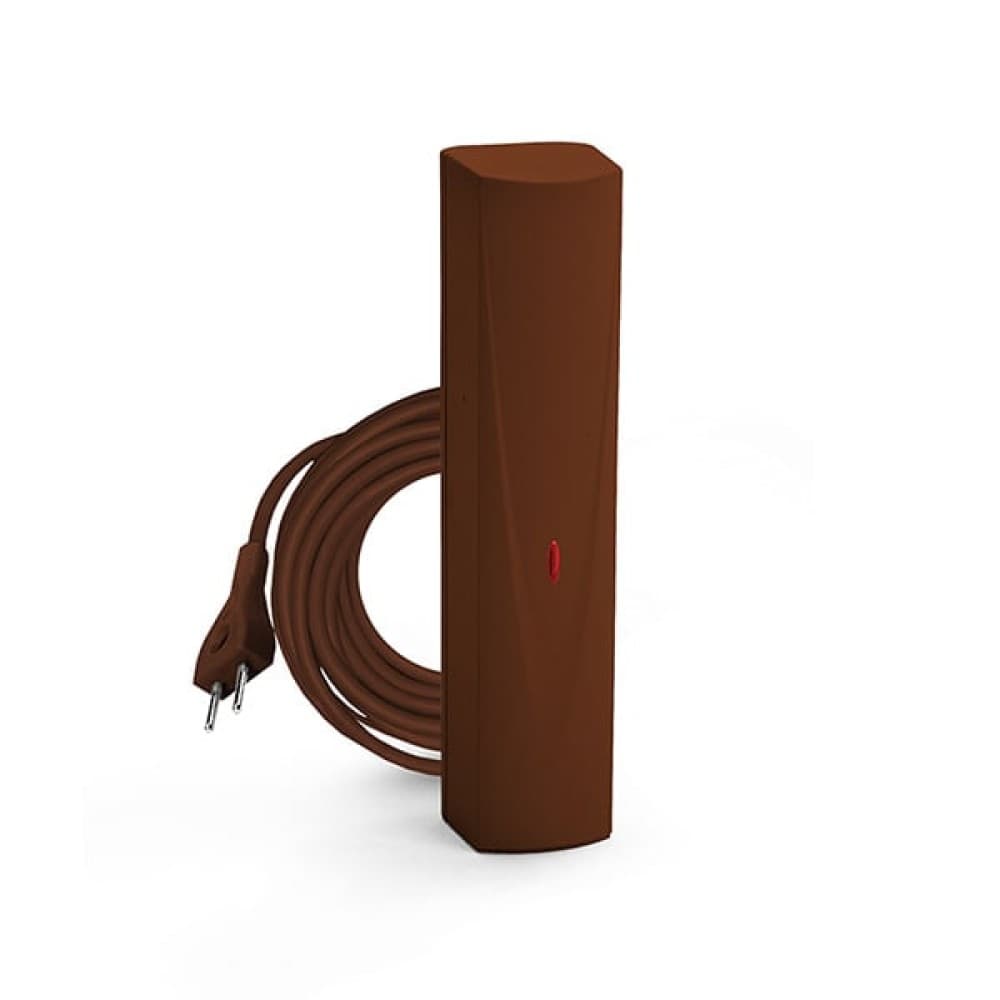

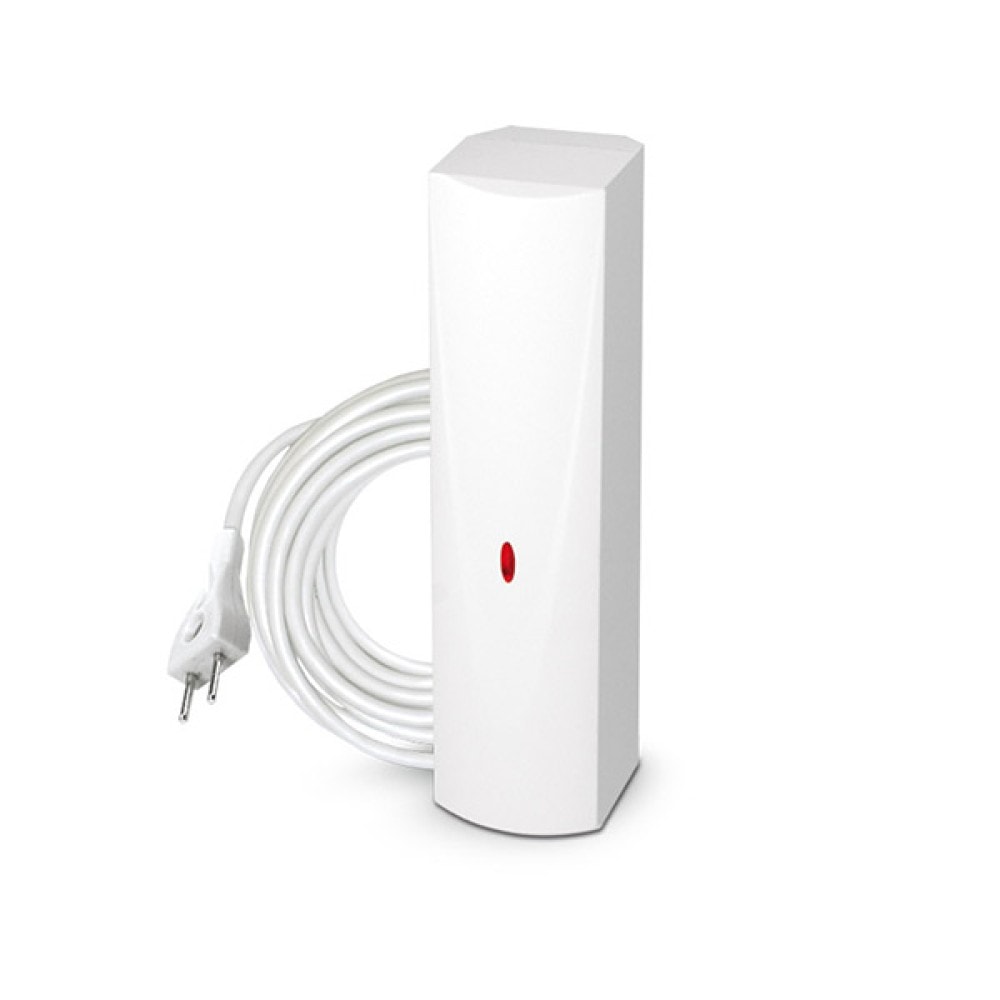

Cảm biến đa chức năng Satel FD-1 là sự kết hợp của XD-2 kèm Đầu dò FPX-1 - Từ tính, Rung động và Ngập lụt

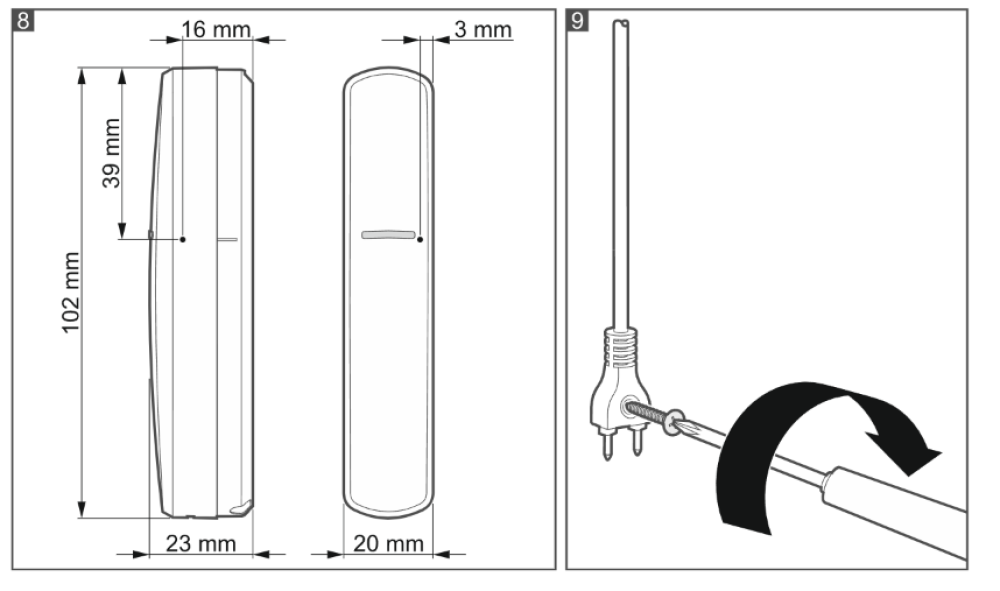

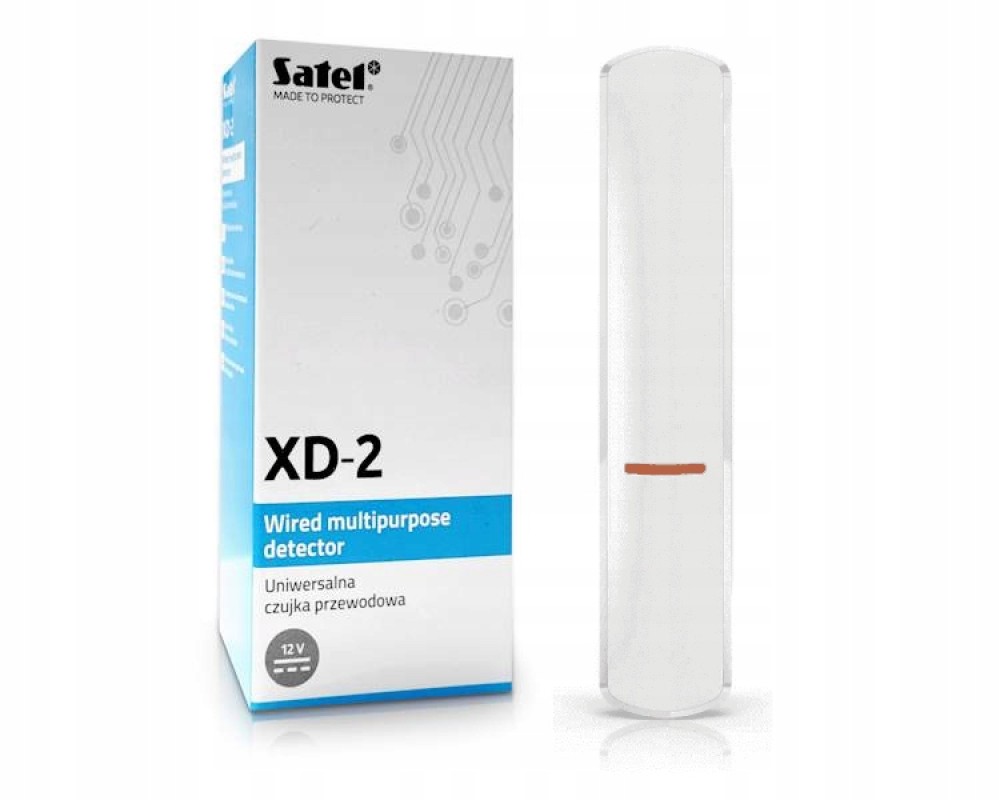

Satel XD-2 là module cảm biến đa chức năng có dây, cấu hình được theo 4 chế độ bằng DIP switch: từ tính (magnetic contact), rung động (shock detector), kết hợp từ tính và rung, hoặc phát hiện ngập lụt. Ở chế độ ngập lụt, XD-2 hoạt động như module nhận tín hiệu, còn FPX-1 là đầu dò (probe) phụ kiện kết nối vào cổng SNS để tiếp xúc trực tiếp với nước. Chuẩn EN50131-2-6 Grade 2, Environmental Class II. Kích thước 20x102x23mm, 46g, phù hợp lắp cửa sổ, cửa ra vào hay khu vực có nguy cơ ngập.

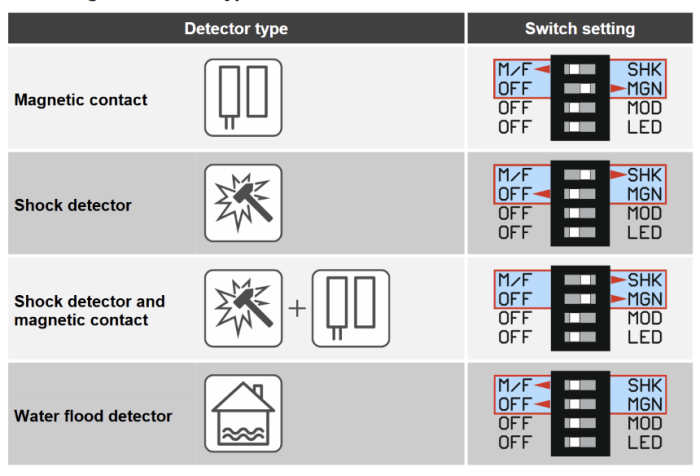

4 chế độ hoạt động, 1 thiết bị
Thay vì lắp 4 cảm biến riêng, XD-2 cho phép cấu hình chức năng tại chỗ bằng DIP switch. Ưu điểm thiết thực khi dự án thay đổi yêu cầu sau khi đã đi dây, hoặc khi muốn tối giản số lượng model trong kho.

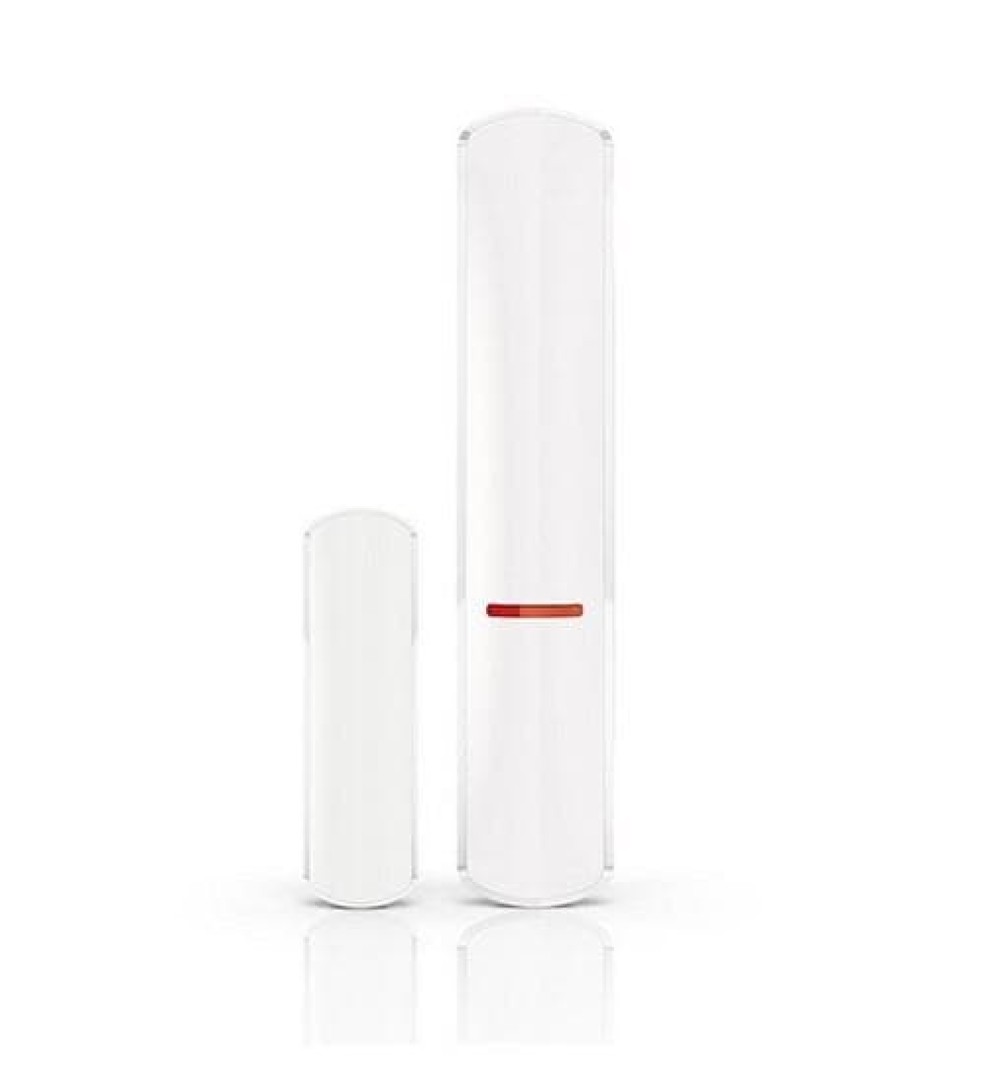

Chế độ Magnetic Contact: phát hiện mở cửa/cửa sổ khi nam châm rời khỏi cảm biến. Khoảng cách tác động tối đa 15mm (nam châm surface mount) hoặc 19mm (nam châm flush mount). Input SNS cho phép nối thêm 1 cảm biến NC bên ngoài.

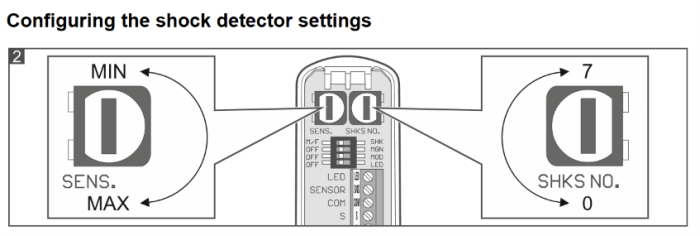

Chế độ Shock Detector: phát hiện rung động và va đập mạnh vào cửa hoặc cửa sổ. Tầm phát hiện tối đa 3m tùy bề mặt lắp. Hai biến trở điều chỉnh: SENS (độ nhạy đơn xung) và SHKS NO (số xung nhỏ trong 30 giây để kích alarm, 0-7 lần).
Chế độ Shock + Magnetic Contact: phát hiện cả rung và mở cửa đồng thời. Khi bật Two Output Mode, ngõ ra NC dành cho magnetic/SNS, ngõ ra S dành cho shock sensor. Khi tắt, tất cả alarm gom vào ngõ NC.
Chế độ Water Flood Detector: XD-2 là module nhận tín hiệu, đầu dò FPX-1 kết nối vào cổng SNS là phần tiếp xúc trực tiếp với nước. Alarm kích sau khoảng 1 giây khi probe chạm nước, tắt sau vài giây khi nước rút. FPX-1 bán riêng, cáp tối đa 3m.

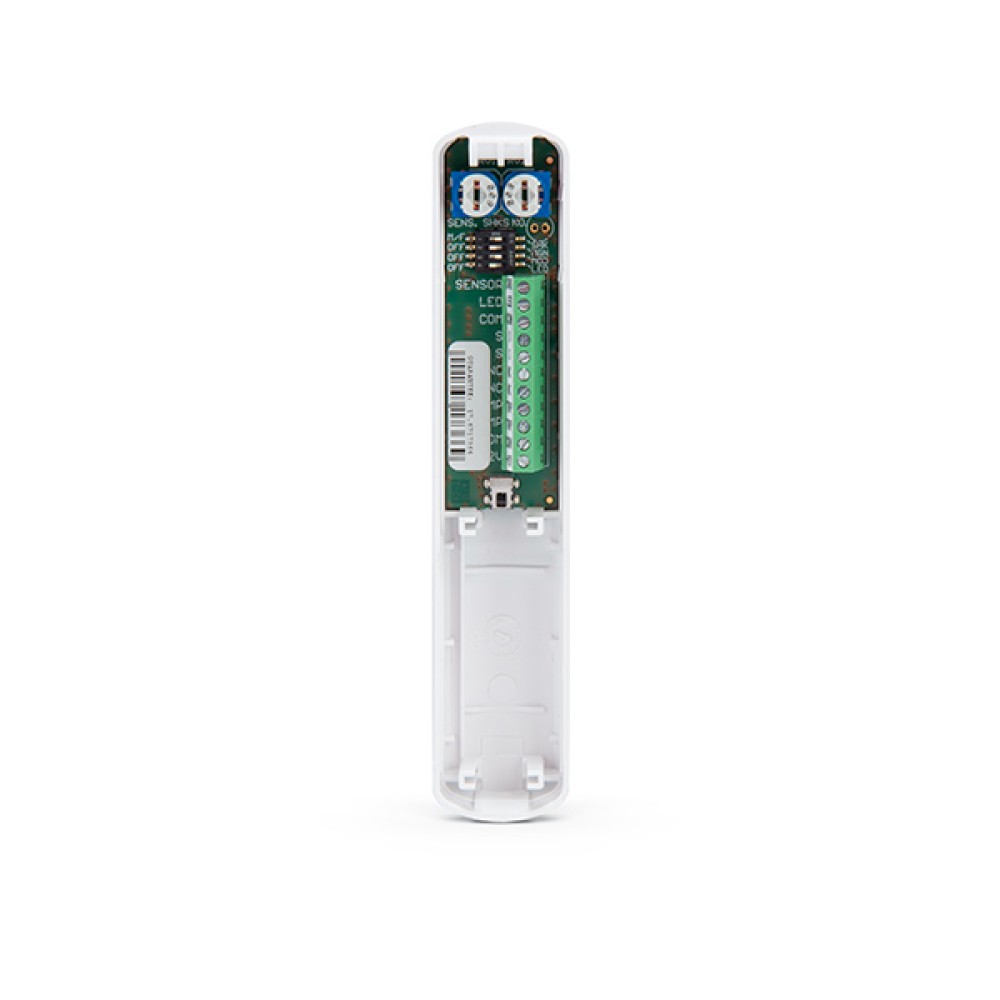

Cấu trúc terminal và kết nối
| Terminal | Chức năng |
|---|---|
| +12V | Nguồn 12 VDC |
| COM | Ground chung |
| NC | Ngõ ra alarm NC (relay) |
| S | Ngõ ra alarm NC thứ hai (chỉ dùng khi bật Two Output Mode) |
| TMP | Ngõ ra tamper NC |
| SNS | Đầu vào: cảm biến NC ngoài hoặc đầu dò FPX-1 |
| LED | Bật/tắt LED từ xa (nối COM để bật) |
Cổng SNS: cáp tối đa 3m. Nếu không dùng phải nối tắt xuống COM để tránh false alarm.
LED: điều khiển từ xa qua output OC của panel (ví dụ "Zone test status" hoặc "BI switch" của INTEGRA). Khi disable LED, vẫn sáng khi có trouble (điện áp dưới 9V).
Cảnh báo sụt áp tích hợp
Khi điện áp cấp xuống dưới 9V (±5%) liên tục hơn 2 giây, XD-2 tự báo trouble: ngõ NC alarm ON và LED ON. Trong chế độ Shock+Magnetic với Two Output Mode, cả NC và S đều ON khi trouble. Tính năng này phát hiện nguồn yếu hoặc pin backup gần hết mà không cần thêm module giám sát riêng.
Chống xâm phạm (Tamper)
Tamper switch phát hiện cả mở nắp vỏ lẫn bóc tách khỏi bề mặt lắp (anti-tear). Khi kích hoạt, tamper output (TMP) mở. Nối vào tamper input của panel như mọi thiết bị Satel khác.
Đầu dò FPX-1 - Phụ kiện flood probe cho XD-2
FPX-1 là đầu dò ngập lụt thụ động (passive probe), bán riêng. Khi XD-2 được cấu hình ở chế độ Water Flood Detector, FPX-1 là thành phần bắt buộc: cắm vào cổng SNS, đặt sát sàn tại vị trí cần giám sát, thân XD-2 lắp trên tường.
Thông số FPX-1
| Thông số | Giá trị |
|---|---|
| Loại | Flood probe (đầu dò tiếp điểm thụ động) |
| Chiều dài cáp | 3 m |
| Kết nối | Cổng SNS trên XD-2 / AXD-200 / MXD-300 |
| Thời gian phát hiện | Khoảng 1 giây sau khi probe chạm nước |
| Thời gian hết alarm | Vài giây sau khi nước rút khỏi probe |
| Hoạt động độc lập | Không |
Phiên bản màu sắc
FPX-1 có 3 màu phối với màu vỏ cảm biến chủ:
| Model | Màu vỏ |
|---|---|
| FPX-1 | Trắng |
| FPX-1 BR | Nâu |
| FPX-1 DG | Xám đen |
Nguyên lý hoạt động FPX-1
FPX-1 là cặp tiếp điểm kim loại trần ở đầu probe. Khi nước dẫn điện tiếp xúc hai tiếp điểm, mạch đóng, XD-2 phát hiện thay đổi trạng thái SNS và kích alarm sau 1 giây. Khi nước rút, tiếp điểm khô, mạch mở, alarm tự tắt. Không cần reset thủ công.
Nước máy và nước bẩn thông thường dẫn điện đủ để kích alarm. Nước cất hoặc nước deionized có thể không đủ. Sau mỗi lần ngập với nước bẩn có cặn, lau khô probe bằng cồn isopropyl để tránh false alarm từ màng cặn bám.
Lắp đặt FPX-1
Đặt probe cách mặt sàn hoàn thiện khoảng 3-5mm. Đủ để phát hiện ngập thực sự mà không false alarm từ nước mỏng khi lau sàn. Không kéo dài cáp quá 3m. Sau khi đấu nối, kiểm tra bằng cách nhúng tiếp điểm vào nước 2-3 giây, xác nhận panel nhận alarm trước khi cố định vị trí vĩnh viễn.
Nếu chưa lắp FPX-1 nhưng XD-2 đã cấu hình chế độ flood: phải nối tắt SNS xuống COM, nếu không SNS hở sẽ kích alarm ngay lập tức.
Tương thích đầy đủ của FPX-1
FPX-1 dùng được với toàn bộ dòng XD, AXD, MXD của Satel:
| Cảm biến | Loại kết nối | Giao thức |
|---|---|---|
| XD-2 / XD-2 BR / XD-2 DG | Có dây, cổng SNS | Wired zone input |
| XD-2L / XD-2L BR / XD-2L DG | Có dây, phiên bản L | Wired zone input |
| AXD-200 / AXD-200 BR / AXD-200 DG | Không dây | ABAX 2 868MHz |
| MXD-300 / MXD-300 BR | Không dây | ABAX 2 868MHz |
Tương thích hệ thống
Hệ thống Satel
Ngõ ra relay NC, tamper NC và input SNS kết nối trực tiếp vào zone/tamper input của mọi panel Satel: INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, VERSA 10, VERSA 15, PERFECTA 16, PERFECTA 32-WRL.
Chế độ Shock+Magnetic với Two Output Mode cho phép 1 XD-2 chiếm 2 zone đầu vào trên panel để phân biệt loại alarm trong log.
Hệ thống KNX
Relay NC kết nối vào module binary input KNX như KTE8UP hoặc KNX-BIN24. Tín hiệu mở cửa, rung động hay ngập lụt trở thành datapoint KNX, kết hợp logic bật đèn, camera hay cảnh báo.
Kết luận
Satel XD-2 kết hợp đầu dò FPX-1 tạo thành giải pháp cảm biến linh hoạt: 1 model duy nhất đảm nhận từ tính, rung động hoặc ngập lụt tùy yêu cầu từng vị trí. Thông số 12.5mA standby, Grade 2 và Environmental Class II phù hợp hầu hết dự án dân dụng và thương mại nhỏ tích hợp panel Satel INTEGRA, VERSA hoặc binary input KNX.
