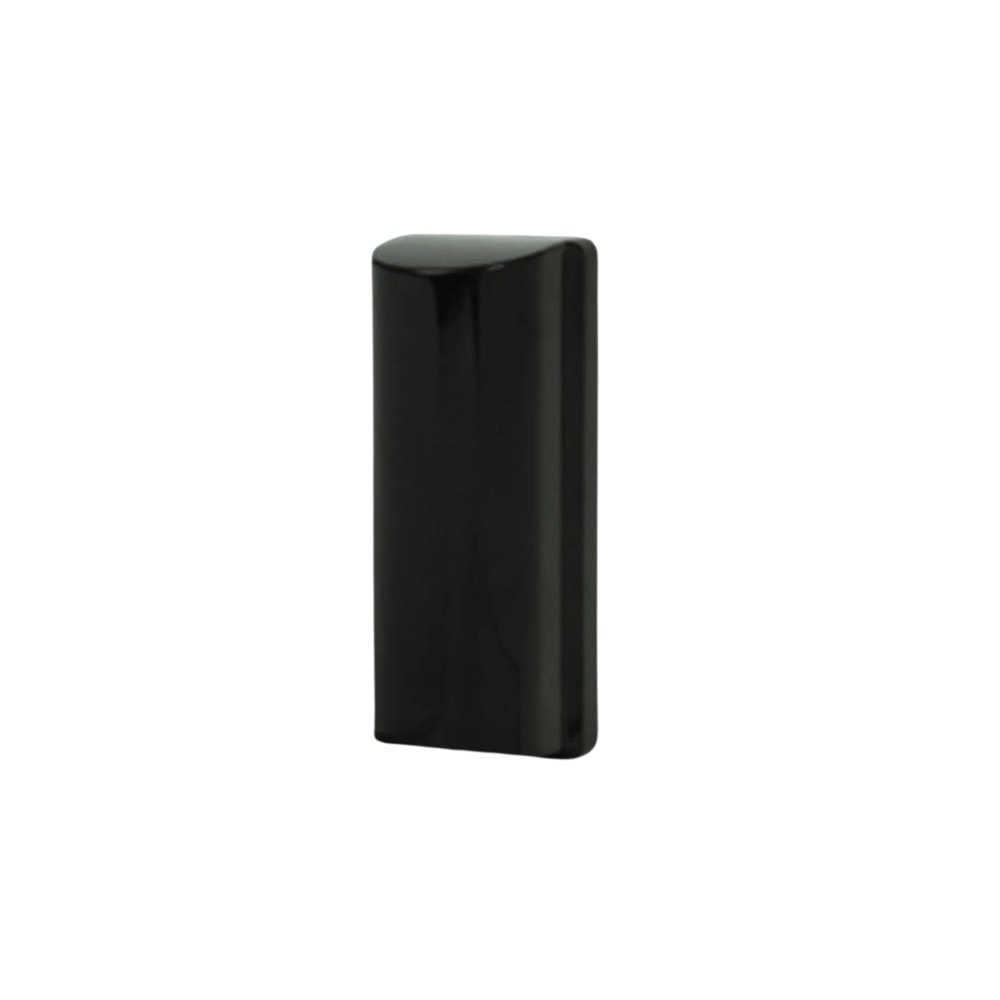

Cảm biến hàng rào hồng ngoại Maximum Security ACTIVE-50 - 2 chùm tia, tầm 50m

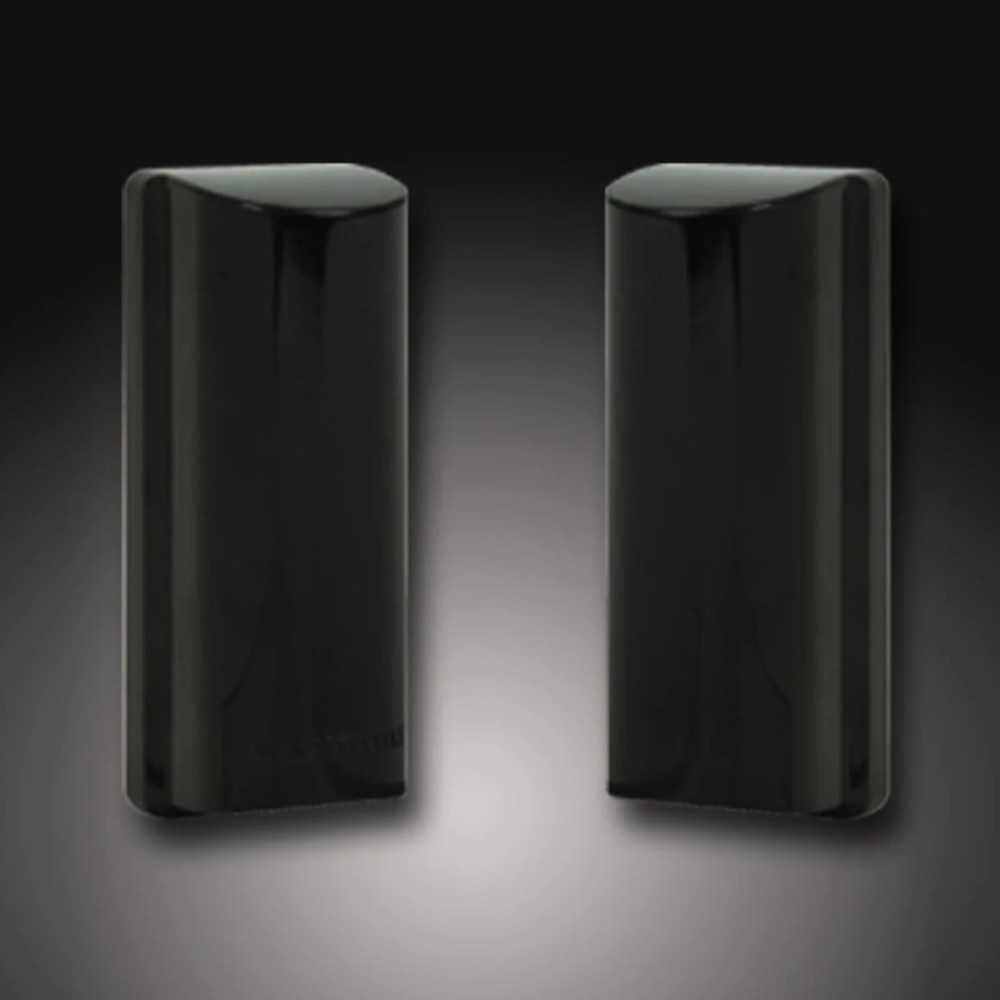

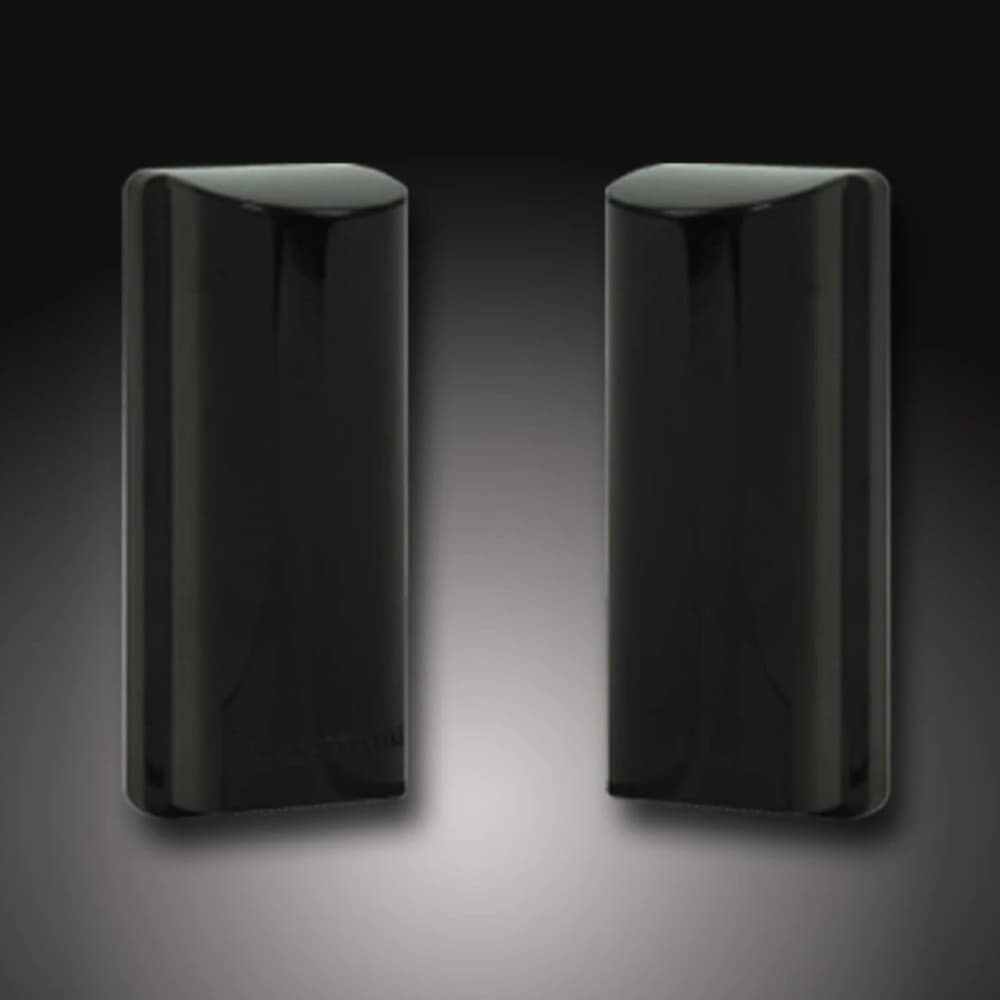

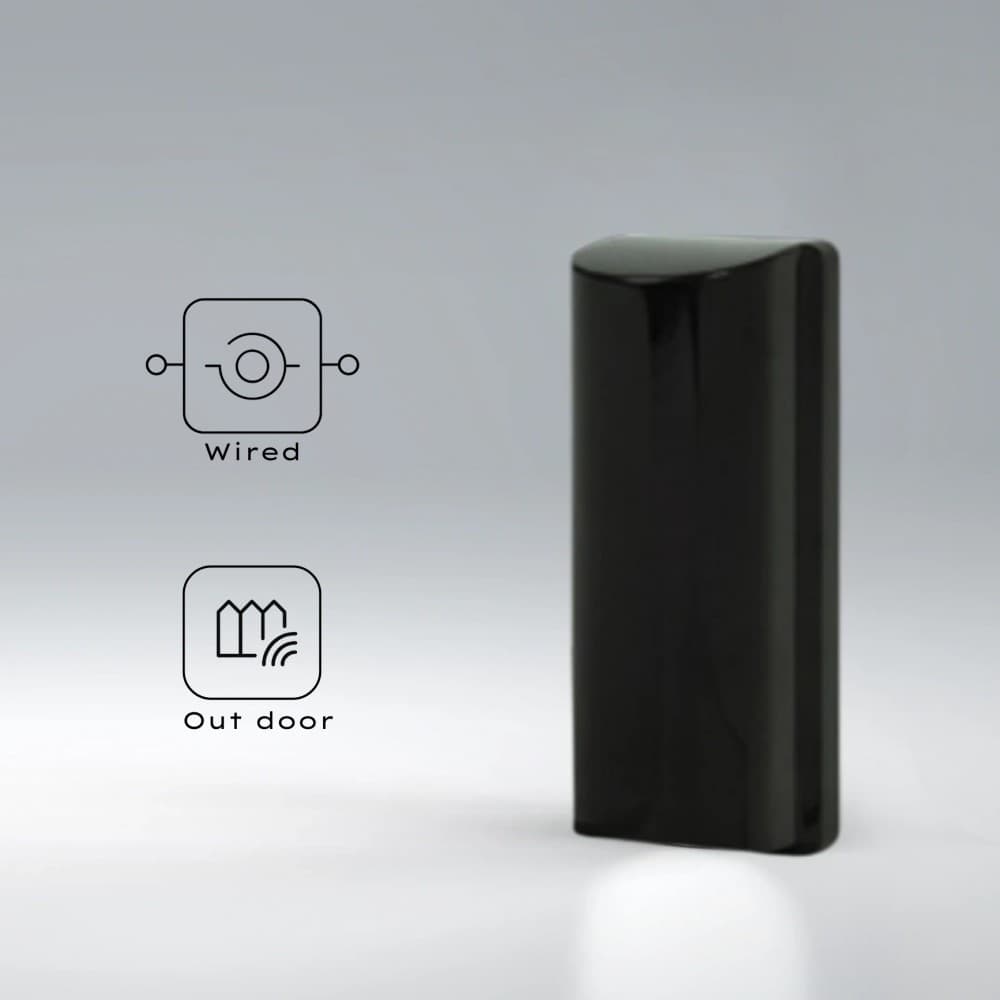

Maximum Security ACTIVE-50 là hàng rào hồng ngoại chủ động (active infrared barrier) 2 chùm tia kép, tầm phát hiện 50m, thiết kế cho cả lắp trong nhà và ngoài trời. Mỗi bộ gồm phần phát (transmitter, 60mA) và phần thu (receiver, 30mA), hoạt động ở 12V DC. Chùm tia được đồng bộ hóa liên tục để ngăn giả mạo từ nguồn IR ngoài (anti-spoofing). Thời gian gián đoạn tia để kích alarm điều chỉnh được từ 50 đến 500ms. Ngõ ra relay NC/NO chuyển đổi được. Chống nước, nhiệt độ hoạt động -10 đến +60°C.

Maximum Security là công ty Israel thành lập năm 1984, chuyên sản xuất thiết bị an ninh. ACTIVE-50 tuân thủ CE Declaration.

So sánh ACTIVE-50 và Satel ACTIVA-4 chọn cái nào?

Tiêu chí ACTIVE-50 Satel ACTIVA-4
Số tia 2 4
Chiều cao Điều chỉnh được 105 cm (cố định)
Tầm tối đa 50 m 20 m trong nhà / 10 m ngoài trời
Relay load 15 V DC / 20 mA 40 mA / 16 V DC
Nguồn 12V DC, Tx 60mA / Rx 30mA 12V DC, 40mA/unit
Anti-spoofing Có (beam sync) Có (mã hóa chùm tia)
Điều chỉnh thời gian alarm 50-500 ms 40-1000 ms (per beam)
Phần mềm cấu hình Không (hardware) ACTIVA program (RS-232)
Nhiệt độ -10/+60°C -25/+55°C

ACTIVE-50 phù hợp cho khoảng cách dài (20-50m) với cấu hình hardware đơn giản. ACTIVA-4 phù hợp hơn khi cần 4 tia độc lập, logic alarm phức tạp theo số tia, và nhiệt độ cực thấp (-25°C).

Đồng bộ chùm tia ngăn giả mạo IR

Cả ACTIVE-50 và ACTIVA-4 đều có tính năng chống spoofing qua đồng bộ tín hiệu, nhưng cơ chế khác nhau. ACTIVE-50 đồng bộ liên tục giữa transmitter và receiver, receiver từ chối tín hiệu từ IR source không đúng tần số đồng bộ. Điều này ngăn kẻ tấn công dùng đèn IR thay thế chùm tia thật để đi qua mà không kích alarm.

LED đỏ trên receiver sáng khi chùm tia bị gián đoạn.

Điều chỉnh lắp đặt và căn chỉnh

ACTIVE-50 có thang đo tích hợp cho điều chỉnh góc ngang và dọc không cần dụng cụ bên ngoài. Ngoài ra, hỗ trợ kết nối voltmeter bên ngoài để đọc cường độ tín hiệu trong quá trình căn chỉnh chính xác, đặc biệt hữu ích khi lắp khoảng cách xa 40-50m nơi mắt thường khó quan sát LED.

Thời gian khởi động sau cấp nguồn khoảng 1 phút. Không điều chỉnh trong 1 phút đầu vì tín hiệu chưa ổn định.

Khu vực ứng dụng

ACTIVE-50 tầm 50m thực sự phù hợp cho:

Bãi đỗ xe, sân thượng, khu kho: khoảng hở rộng cần bao phủ nhiều mét trong một lần. Lắp 1 cặp ACTIVE-50 thay vì 3-4 cặp ACTIVA nối tiếp.

Cổng chính công trình thương mại và khu công nghiệp: khoảng cách từ 20m đến 50m giữa hai trụ, cáp chạy ngầm không vướng xe ra vào.

Hành lang dài trong nhà kho, nhà máy: bao phủ chiều dài hành lang trong 1 chùm tia kép.

Bảo vệ cổng xe ô tô và truck: 2 tia kép đủ để phát hiện người và xe, relay 2 giây tránh false alarm khi xe chạm nhẹ vào vùng phát hiện rồi dừng.

Tương thích hệ thống

Hệ thống Satel

Relay NC/NO (15V DC/20mA) kết nối trực tiếp vào zone input của panel Satel: INTEGRA 128 Plus, INTEGRA 64 Plus, VERSA 10, PERFECTA 16. Chọn NC mode để zone input panel hoạt động theo kiểu tamper-safe (dây đứt = alarm).

Lưu ý: relay load ACTIVE-50 chỉ 20mA/15V DC, thấp hơn chuẩn Satel (thường 40mA/16V DC). Zone input Satel tiêu thụ dòng điện rất nhỏ (microamp đến vài mA), 20mA hoàn toàn đủ. Không dùng relay ACTIVE-50 để trực tiếp kéo tải lớn.

Hệ thống KNX

Relay NC/NO kết nối vào module binary input KNX như KTE8UP hoặc KNX-BIN24. Tín hiệu xâm nhập chu vi trở thành datapoint KNX, tích hợp logic bật đèn pha, camera, cửa rào tự động.

BACnet/Modbus

Dry contact NC kết nối vào digital input I/O module BACnet/Modbus, phù hợp BMS khu công nghiệp.

Kết luận

Maximum Security ACTIVE-50 lấp khoảng trống mà các hàng rào hồng ngoại tiêu chuẩn không với tới: tầm 50m với giá thành hợp lý, cấu hình hardware không cần phần mềm, và relay NC/NO linh hoạt kết nối panel Satel, KNX hay BACnet. Lựa chọn thực tế cho bãi đỗ xe, kho bãi, và cổng công trình thương mại cần bao phủ khoảng hở lớn trong một lần lắp.

Câu hỏi thường gặp

Transmitter 60mA + Receiver 30mA = 90mA standby ở 12V DC. Khi alarm kích: relay thêm khoảng vài mA nữa. Nếu lắp 4 bộ (8 units), tổng 360mA, cần nguồn APS-15 hoặc tương đương dung lượng phù hợp.

ACTIVE-50 chịu nhiệt độ cao hơn (+60°C) nhưng ngưỡng thấp kém hơn (-10°C so với -25°C). Tại Việt Nam, nhiệt độ thấp nhất hiếm xuống dưới 0°C, nên -10°C là đủ. Ngưỡng +60°C phù hợp với môi trường mái tôn hoặc khu công nghiệp có bức xạ nhiệt cao. ACTIVA-4 phù hợp hơn nếu lắp tại khu vực miền núi cao hoặc môi trường lạnh.

Transmitter là phần phát, tiêu thụ 60mA. Receiver là phần thu, tiêu thụ 30mA, có ngõ ra relay alarm và LED chỉ thị. Tất cả tín hiệu alarm và tamper lấy từ receiver. Lắp transmitter ở một bên và receiver ở bên kia, đối mặt nhau theo trục thẳng.

Có nhờ cơ chế đồng bộ chùm tia. Mỗi cặp transmitter-receiver có tần số đồng bộ riêng. Receiver từ chối tín hiệu từ transmitter của cặp khác. Tuy nhiên khi lắp song song gần nhau, nên so le hướng tia hoặc dùng bộ lọc góc để tránh phản xạ chéo.

Zone input của panel an ninh (Satel, Bosch, Honeywell, DSC...) tiêu thụ dòng rất nhỏ, thường dưới 5mA. 20mA hoàn toàn đủ để đóng mạch zone input. Không dùng relay này để kéo tải khác như chuông, đèn hay khóa điện.

50m là tầm tối đa trong điều kiện không khí sạch, không có sương, không mưa. Tại Việt Nam, điều kiện sương mù buổi sáng và mưa hạt lớn sẽ làm giảm tầm thực tế. Điều chỉnh cường độ transmitter và calibrate alignment cẩn thận. Với khoảng cách lắp thực tế 30-40m, margin vẫn đủ để duy trì ổn định. Khoảng cách trên 45m trong điều kiện nhiệt đới cần test thực tế.
