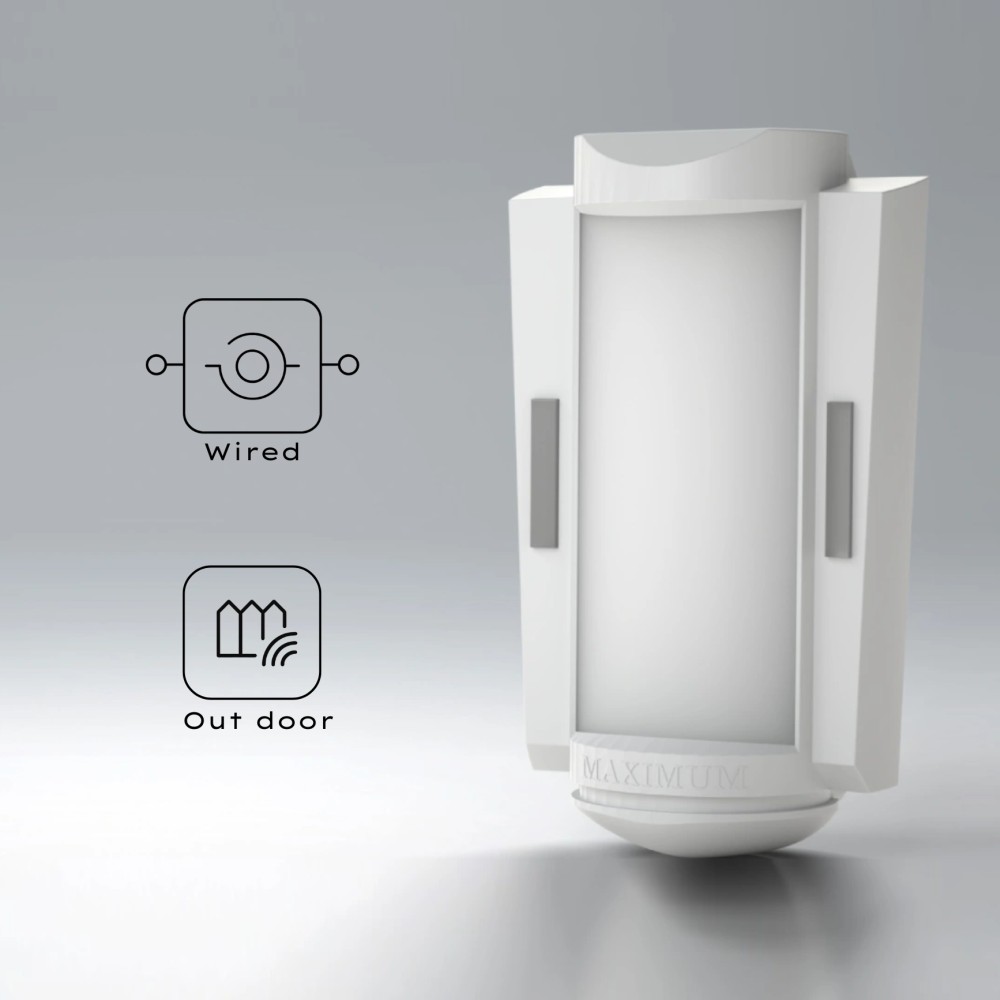

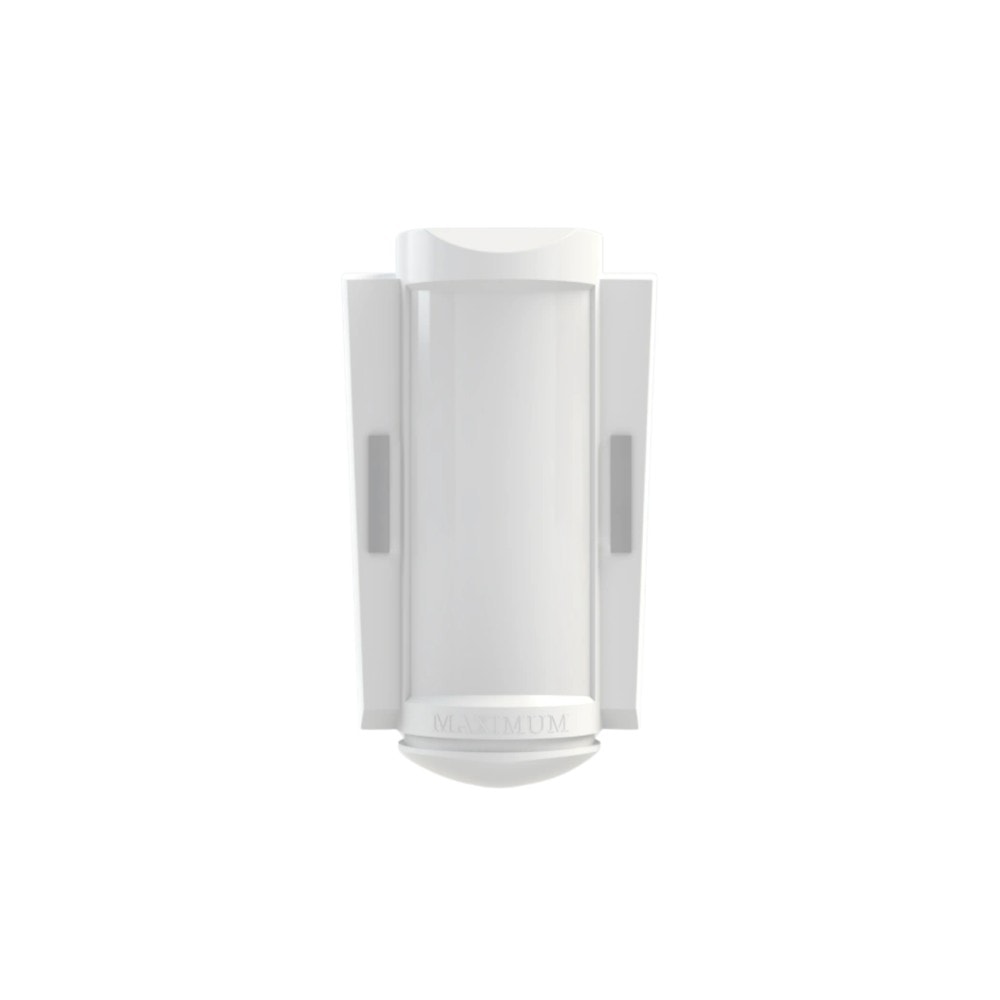

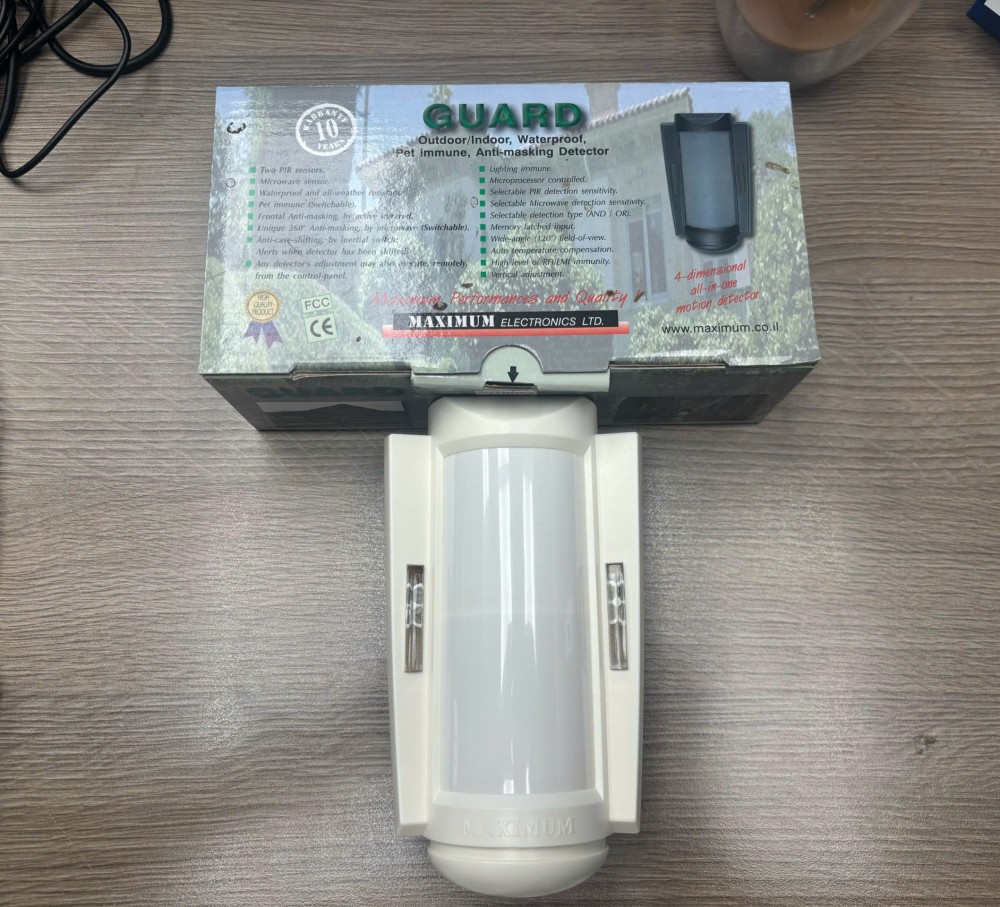

Cảm biến chống trộm ngoài trời Maximum Security GUARD - 2xPIR, Microwave, Active IR Anti-masking, 110 độ
Maximum Security GUARD là cảm biến chống trộm ngoài trời 3 lớp phát hiện: hai PIR sensor thụ động, Microwave chủ động, và Active Infrared anti-masking độc lập. Góc phủ 110 độ, khoảng cách tối đa 10m, nhiệt độ hoạt động -10 đến 60°C cho phép triển khai ngoài trời quanh năm. Pet immunity giúp giảm false alarm từ chó mèo và thú nhỏ ngoài vườn. Alarm contact N.C./N.O. switchable cho phép kết nối linh hoạt vào bất kỳ panel an ninh có dây nào.
Điểm khác biệt so với cảm biến PIR+MW đơn thông thường: GUARD trang bị hai PIR sensor riêng biệt thay vì một. Hai PIR tăng đáng kể độ tin cậy phát hiện bằng cách xác nhận chéo, giảm khả năng bỏ sót do góc đến của đối tượng, đồng thời kết hợp logic AND với Microwave để hạn chế false alarm từ thay đổi nhiệt môi trường ngoài trời. Active Infrared anti-masking hoạt động trên relay riêng biệt với alarm relay, báo hiệu ngay khi lens bị che phủ mà không cần chờ sự kiện chuyển động.

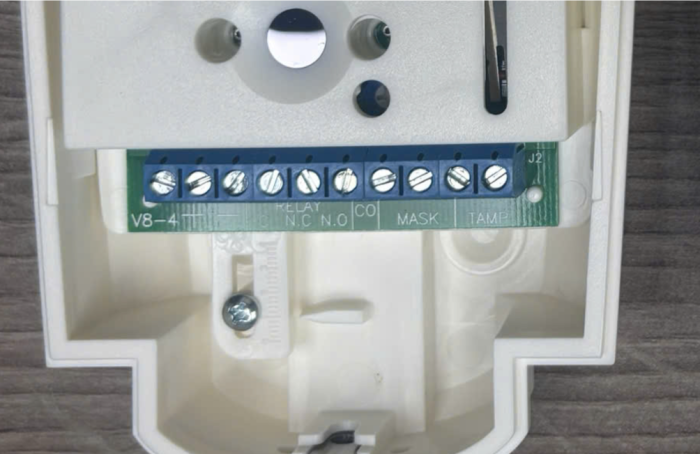

Sơ đồ đấu dây (Terminal Block)
GUARD có 3 ngõ ra riêng biệt. Khác với CURTAIN MINI và CURTAIN, ngõ ra Alarm của GUARD hỗ trợ cả N.C. và N.O., có thể chọn theo yêu cầu panel.
| Cực đấu | Chức năng | Thông số |
|---|---|---|
| +12V | Nguồn cấp | 12V DC |
| GND / COM | Ground chung | |
| Alarm NC/NO | Ngõ ra alarm (switchable N.C./N.O.) | 15V DC, 20mA max |
| Masking NC | Ngõ ra anti-masking relay (NC) | 15V DC, 20mA max |
| Tamper NC | Ngõ ra tamper (NC) | 15V DC, 20mA max |
Chuyển đổi N.C./N.O. cho ngõ Alarm thực hiện bằng jumper bên trong vỏ. Ngõ Masking và Tamper cố định NC. Thiết kế fail-safe cho Masking và Tamper: đứt dây hoặc mất điện mở mạch, panel nhận fault.
Anti-masking dùng Active IR frontal beam, relay Masking kích hoạt khi có vật che khuất mặt trước cảm biến, giữ kích hoạt trong suốt thời gian bị che (response time tối đa 90 giây).
Chọn vị trí lắp đặt
GUARD dành cho outdoor, thiết kế góc phủ rộng 110 độ và 2xPIR tăng độ tin cậy phát hiện. Water resistant, nhiệt độ hoạt động -10°C đến 60°C.
Nguyên tắc chọn vị trí:

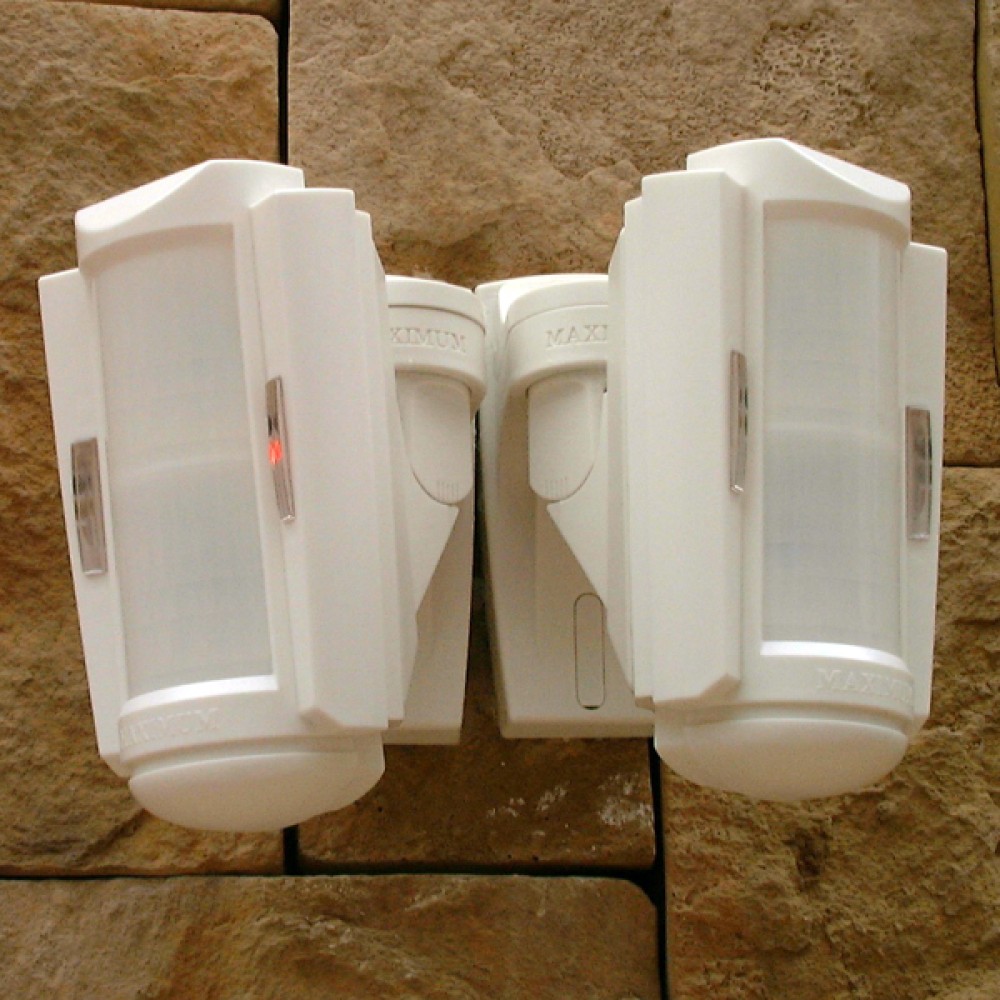

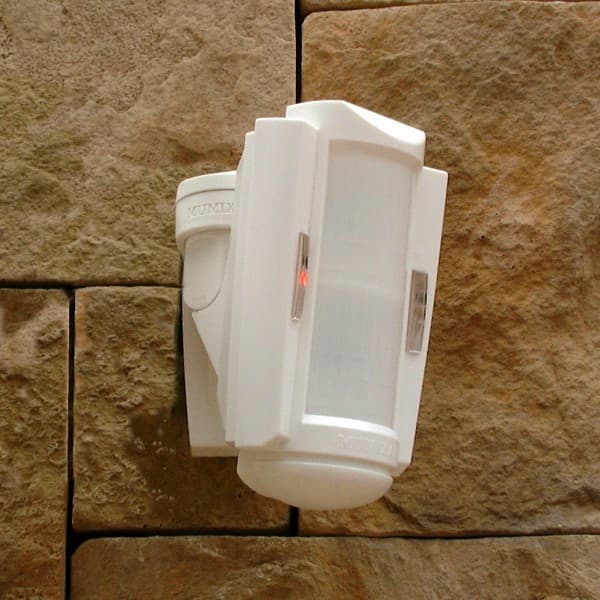

- Gắn ở góc tường hoặc cột, độ cao 2,0-2,5m. Góc 110 độ phủ toàn bộ góc phòng hoặc sân vườn rộng.
- Outdoor: ưu tiên vị trí có mái che để giảm mưa trực tiếp vào lens Active IR anti-masking. Nếu không có mái che, hướng mặt cảm biến xuống dưới nhẹ (5-10 độ) để nước chảy ra ngoài.
- Tránh hướng vào bụi rậm, cây cối lắc lư nhiều trong gió nếu dùng OR mode, hoặc cân nhắc AND mode để giảm false alarm.
- Pet immunity hiệu quả khi lắp đúng độ cao khuyến nghị. Lắp quá thấp (dưới 1,8m) làm giảm hiệu quả lọc thú nuôi.
- Khoảng cách phát hiện hiệu quả thực tế ngoài trời thường 7-8m (thay vì 10m spec) do contrast nhiệt thấp hơn trong phòng.
- Warm-up time khoảng 1 phút sau khi cấp nguồn. Đặt panel ở delay mode trong thời gian này.
Cấu hình cảm biến
GUARD kết hợp 2xPIR, Microwave, và Active IR anti-masking. Chế độ phát hiện có thể chọn AND hoặc OR.
AND/OR detection mode:
- OR mode: Alarm khi bất kỳ sensor nào (PIR hoặc Microwave) phát hiện. Độ nhạy cao, phù hợp môi trường kiểm soát tốt.
- AND mode: Alarm chỉ khi cả PIR và Microwave đồng thời xác nhận. Giảm mạnh false alarm ở outdoor: gió, xe cộ, thay đổi nhiệt độ đột ngột không đủ kích hoạt cả hai sensor cùng lúc.

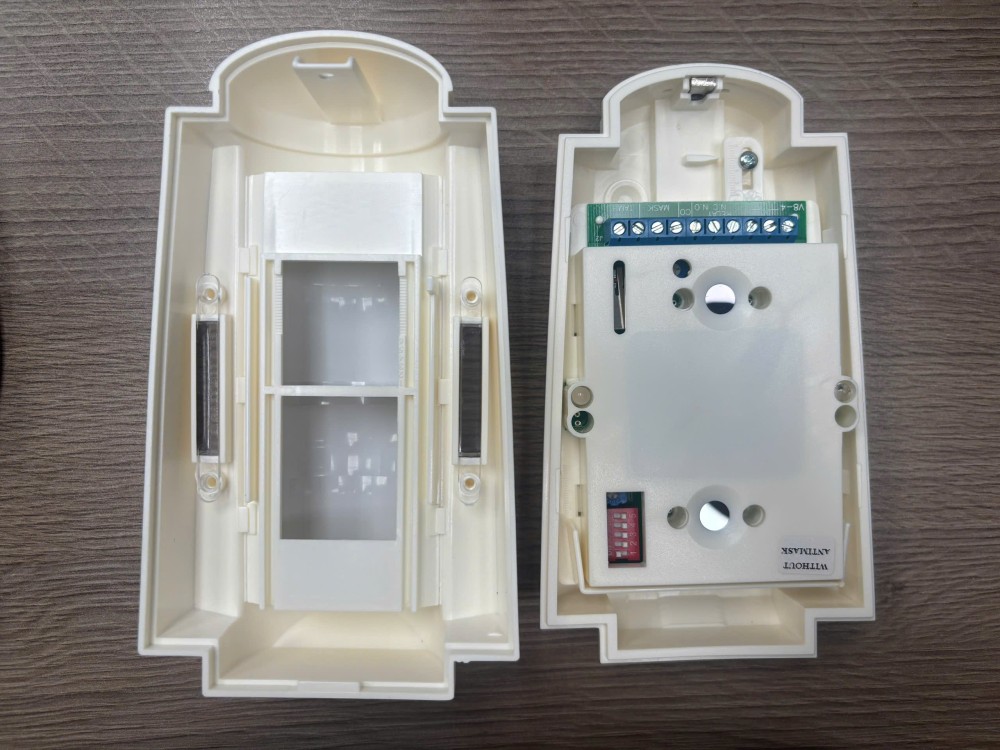

Chọn AND/OR bằng jumper hoặc DIP switch bên trong vỏ (mở nắp kích hoạt tamper contact, xử lý trong vòng 30 giây hoặc vô hiệu hóa tamper zone trên panel trước khi mở).
Chuyển đổi N.C./N.O. alarm:
Jumper riêng để chọn loại contact cho ngõ Alarm. Mặc định nhà máy thường là N.C. Nếu panel yêu cầu N.O. zone input, chuyển jumper sang N.O. trước khi lắp vào hệ thống.
Thông số hoạt động:
- Alarm time: 2 giây
- Anti-masking response: tối đa 90 giây, relay Masking giữ kích hoạt trong suốt thời gian bị che
- Pet immunity: hiệu quả với thú nuôi dưới tiêu chuẩn thông thường khi lắp đúng độ cao
Ba lớp phát hiện: 2xPIR, Microwave, Active IR Anti-masking
GUARD không phải cảm biến dual-tech thông thường. Ba lớp kỹ thuật này độc lập về nguyên lý hoạt động và bổ sung cho nhau ở những điểm khác nhau.
Lớp 1: Hai PIR sensor thụ động
PIR (Passive Infrared) phát hiện thay đổi nhiệt độ trong vùng quan sát. Cơ thể người phát nhiệt khoảng 37°C, tạo contrast rõ rệt với môi trường xung quanh khi di chuyển qua các vùng nhạy của sensor.
GUARD trang bị hai PIR sensor riêng biệt thay vì một. Ý nghĩa thực tế: mỗi PIR có góc quan sát và vùng mù khác nhau. Khi đối tượng tiếp cận từ một góc làm cho PIR thứ nhất bị hạn chế, PIR thứ hai vẫn có khả năng phát hiện. Hai sensor cũng xác nhận chéo, giảm xác suất tín hiệu nhiễu từ một nguồn cục bộ (như luồng khí nóng từ ống thải) kích hoạt cả hai cùng lúc.
Ngoài trời, biên độ nhiệt ngày/đêm lớn làm PIR đơn dễ false alarm hơn trong nhà. Hai PIR cộng với AND logic với Microwave giải quyết vấn đề này.
Lớp 2: Microwave
Microwave phát sóng chủ động và đo phản xạ Doppler để phát hiện chuyển động. Không phụ thuộc vào gradient nhiệt, hoạt động tốt kể cả khi nhiệt độ cơ thể đối tượng gần bằng nhiệt độ môi trường.
Vai trò trong GUARD: xác nhận độc lập với PIR. Cây lay trong gió có thể kích PIR (thay đổi nhiệt theo gió) nhưng không kích Microwave vì cây không di chuyển như một vật thể cứng có Doppler rõ ràng. Chế độ AND yêu cầu cả hai (PIR và Microwave) cùng phát hiện, loại bỏ false alarm từ nguồn đơn lẻ.
Lớp 3: Active IR Anti-masking
Anti-masking là lớp bảo vệ khác hẳn về chức năng so với hai lớp trên. Nó không phát hiện kẻ xâm nhập, mà phát hiện kẻ xâm nhập đang cố vô hiệu hóa cảm biến.
Active Infrared phát tia IR chủ động về phía trước (frontal). Khi có vật che lens ở khoảng cách gần (dán băng keo, phun sơn, đặt tấm chắn), phản xạ IR thay đổi và relay masking kích hoạt. Relay này độc lập hoàn toàn với alarm relay, cho phép nối vào zone riêng trên panel và lập trình phản ứng riêng (ví dụ: kích còi ngay lập tức, không chờ arm/disarm cycle).
Thời gian phản hồi masking tối đa 90 giây. Relay masking duy trì active khi sự kiện masking còn tồn tại, tối thiểu 2 giây sau khi masking xảy ra.
AND mode và OR mode cho outdoor: chọn cái nào
GUARD hỗ trợ hai chế độ kết hợp sensor, tác động trực tiếp đến tỷ lệ phát hiện và false alarm.
| Tiêu chí | AND mode | OR mode |
|---|---|---|
| Điều kiện kích alarm | Cả PIR và Microwave cùng phát hiện | Một trong hai phát hiện là đủ |
| Tỷ lệ phát hiện | Thấp hơn một chút (cần cả hai) | Cao hơn (một lớp đủ) |
| Tỷ lệ false alarm | Rất thấp | Cao hơn đáng kể |
| Phù hợp với outdoor | Khuyến nghị | Không khuyến nghị outdoor |
| Phù hợp với indoor | Được, nhưng thường không cần | Được, khi cần độ nhạy tối đa |
| Ảnh hưởng từ thú ngoài trời | Thấp (cần kích cả hai sensor) | Cao (thú kích PIR là đủ) |
| Ảnh hưởng từ thay đổi nhiệt | Thấp (MW không bị ảnh hưởng) | Cao (PIR có thể false alarm) |
Với GUARD triển khai outdoor, AND mode là lựa chọn mặc định hợp lý. Ngoài trời có quá nhiều nguồn có thể kích PIR đơn lẻ: thay đổi nhiệt từ mặt trời, gió, xe chạy qua. Microwave loại bỏ phần lớn các nguồn này.
OR mode có thể xem xét trong trường hợp đặc biệt: vùng kiểm soát nghiêm ngặt, không có động vật hay thay đổi nhiệt lớn, và yêu cầu phát hiện ngay cả khi đối tượng tiếp cận rất chậm (có thể qua được Microwave nhưng không qua được PIR).
Pet immunity ngoài trời: hoạt động như thế nào
Pet immunity của GUARD nghĩa là cảm biến được tinh chỉnh để không kích alarm khi phát hiện chuyển động của thú nhỏ ở mặt đất.
Cơ chế hoạt động dựa trên kết hợp của kích thước hồng ngoại (mass và chiều cao cơ thể thú so với người) và tốc độ di chuyển. Thú nhỏ đi dưới mặt sàn phủ của PIR, mass nhiệt nhỏ hơn người và tốc độ di chuyển khác. Firmware của GUARD lọc các đặc điểm này để phân biệt.
Giới hạn thực tế cần biết:
- Pet immunity chủ yếu nhắm đến thú cưng trong nhà và sân vườn thông thường: chó nhỏ đến trung bình, mèo, thú nhỏ.
- Chó lớn hoặc chó chạy nhanh có thể kích alarm tùy góc tiếp cận và khoảng cách.
- Thú hoang lớn (chó sói, lợn rừng) rõ ràng vượt ngưỡng pet immunity.
- Chiều cao lắp đặt ảnh hưởng đến hiệu quả pet immunity. Lắp quá thấp làm giảm hiệu quả lọc.
- Pet immunity không áp dụng cho lớp Microwave theo cùng cách. AND mode vẫn cần Microwave kích, và thú di chuyển nhanh có thể kích Microwave.
Khi có thú nuôi lớn ngoài trời, AND mode kết hợp pet immunity là phương pháp bảo vệ tốt nhất. Ngay cả khi thú kích PIR, Microwave thường không phát hiện đúng pattern của người nếu thú di chuyển không đúng vùng phủ.
Khi nào chọn GUARD thay vì cảm biến Satel OPAL
GUARD và Satel OPAL đều là outdoor detector dual-tech PIR+MW. Điểm khác nhau là ở chi tiết kỹ thuật quan trọng cho từng dự án.
| Tiêu chí | GUARD (Maximum Security) | Satel OPAL |
|---|---|---|
| Số PIR sensor | 2x PIR riêng biệt | 1x PIR |
| Anti-masking | Active Infrared (frontal), relay độc lập | MW-based, relay độc lập |
| Alarm contact | N.C./N.O. switchable | NC cố định |
| Chuẩn an ninh | Không nêu trong datasheet | Grade 2 EN 50131-2-4 |
| Supervised zone | Không (dry contact thông thường) | Hỗ trợ 2EOL supervision |
| Nhiệt độ hoạt động | -10 đến 60°C | -40 đến +55°C |
| Khoảng cách | 10 m | 10 m |
| Góc phủ | 110 độ | 90 độ |
| IP rating | Water resistant (không nêu IP code cụ thể) | IP54 |
| Tích hợp Satel INTEGRA | Zone thông thường (dry contact) | Zone thông thường hoặc 2EOL |
| Pet immunity | Có | Có (đến 20kg) |
| Kích thước | 164 x 95 x 59 mm | 65 x 138 x 58 mm |
GUARD phù hợp hơn khi:
- Góc phủ 110 độ cần thiết (OPAL chỉ 90 độ): góc tường, cổng ra vào rộng.
- Cần N.O. switchable thay vì NC cố định: panel cũ chỉ có N.O. zone input.
- Dự án không yêu cầu Grade 2 EN50131 hoặc 2EOL supervision.
- Ưu tiên 2xPIR để tăng độ tin cậy phát hiện trên vùng rộng.
OPAL phù hợp hơn khi:
- Dự án yêu cầu Grade 2 EN50131 cho mục đích bảo hiểm hoặc chứng nhận.
- Cần supervised zone 2EOL phát hiện sabotage dây.
- Nhiệt độ môi trường có thể dưới -10°C.
- Hệ thống đã là Satel và cần tích hợp seamless với INTEGRA/VERSA.
So với CURTAIN: CURTAIN Maximum Security có pattern dạng rèm 6 độ, phát hiện vượt qua mặt phẳng (crossing). GUARD có pattern volumetric 110 độ phát hiện chuyển động trong vùng rộng. Hai pattern này không thay thế nhau mà bổ sung: GUARD bảo vệ sân, CURTAIN bảo vệ lối vào cụ thể.
Ứng dụng và vị trí lắp đặt GUARD
GUARD thiết kế cho outdoor, phù hợp nhất với các vị trí cần góc phủ rộng và pet immunity thực dụng.
Sân vườn biệt thự và nhà phố: Vùng phủ 110 độ x 10m từ một điểm lắp tường bao phủ phần lớn sân vườn cỡ trung bình. Pet immunity xử lý chó mèo thường xuyên ra vào sân. Active IR anti-masking phù hợp cho vị trí dễ tiếp cận từ ngoài (tường thấp, hàng rào thưa).
Bãi đậu xe ngoài trời: Góc 110 độ phủ vùng rộng từ điểm lắp ở cột hay tường. AND mode tránh false alarm từ xe chạy qua hàng rào hay người đi bộ trên vỉa hè (ngoài vùng phủ thực). Nhiệt độ 60°C phù hợp bãi đậu xe không có mái bê tông nóng hè.
Chu vi tòa nhà thương mại và khu công nghiệp: Nhiều unit GUARD lắp dọc chu vi tạo vùng phủ liên tục. N.C./N.O. switchable cho phép mix với các cảm biến khác trong hệ thống hiện hữu mà không cần thay đổi cấu hình panel.
Khu vực có thú nuôi ngoài trời: Khi trang trại, nhà xưởng, hoặc khu resort có thú nhỏ ngoài trời, pet immunity của GUARD cộng với AND mode giảm đáng kể false alarm từ nguồn không mong muốn này. Cần đánh giá kích thước thú để xác nhận giới hạn pet immunity.
Lưu ý vị trí lắp:
- Không hướng trực tiếp vào bề mặt phản xạ nhiệt mạnh (tôn mái, kính lớn).
- Giữ khoảng cách tối thiểu từ cây cối, tấm bạt hay vật che có thể chuyển động theo gió.
- Warm-up khoảng 1 phút sau khi cấp nguồn, trong thời gian này không có alarm output.
- Active IR anti-masking hoạt động theo hướng frontal, đảm bảo trước mặt sensor không bị che bởi kết cấu lắp đặt.
Tương thích hệ thống
GUARD dùng dry contact (relay thông thường) với alarm contact N.C./N.O. switchable, masking contact NC, tamper switch NC. Không có supervised zone 2EOL. Tương thích với bất kỳ panel an ninh nào nhận wired zone dry contact.
Panel Satel:
- Satel INTEGRA: kết nối zone thông thường (single EOL hoặc no EOL), alarm contact vào zone input, masking contact vào zone riêng, tamper vào zone tamper.
- Satel PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA: tương tự INTEGRA với zone dry contact.
Panel khác: Bosch, Honeywell, DSC, Ajax Hub Hybrid (wired zone): kết nối NC alarm contact vào zone input. N.O. switchable hữu ích khi panel hoặc zone input chỉ hỗ trợ N.O.
Tích hợp KNX:
- Relay NC/NO của GUARD kết nối vào binary input module KNX (MDT, Weinzierl, hoặc tương đương) để alarm status trở thành KNX datapoint.
- Qua panel Satel INTEGRA với module INT-KNX-2: zone status, arm/disarm map thành KNX group address, lập trình logic từ ETS5/ETS6.
Tích hợp BACnet/Modbus:
- Qua panel INTEGRA với gateway INT-BACnet: zone status xuất hiện như BACnet object.
- Qua INT-RS (Modbus): zone status như Modbus register, tích hợp trực tiếp BMS/BAS.
Lưu ý relay contact:
- Alarm: N.C./N.O. switchable, 15V DC / 20mA. Chọn N.C. cho zone thông thường (standard supervised zone logic), N.O. khi panel yêu cầu.
- Masking: NC cố định, 15V DC / 20mA. Nối vào zone riêng, lập trình loại zone "tamper" hoặc "24h zone" tùy panel.
- Tamper: NC cố định, 15V DC / 20mA.
Kết luận
Maximum Security GUARD là cảm biến chống trộm ngoài trời đáng cân nhắc khi dự án cần góc phủ 110 độ, 2xPIR tăng độ tin cậy, và Active IR anti-masking với relay độc lập. N.C./N.O. switchable mang lại linh hoạt kết nối vào panel hiện hữu. Pet immunity cộng với AND mode là giải pháp thực dụng cho khu vực có thú nuôi ngoài trời.
Nếu dự án yêu cầu Grade 2 EN50131 và 2EOL supervision, Satel OPAL và Satel OPAL PLUS là lựa chọn có chứng nhận phù hợp hơn. Nếu cần phát hiện vượt qua lối đi cụ thể thay vì bảo vệ vùng rộng, CURTAIN pattern rèm 6 độ phù hợp hơn GUARD volumetric 110 độ. Xem thêm toàn bộ danh mục tại cảm biến chống trộm KNXStore.vn.
