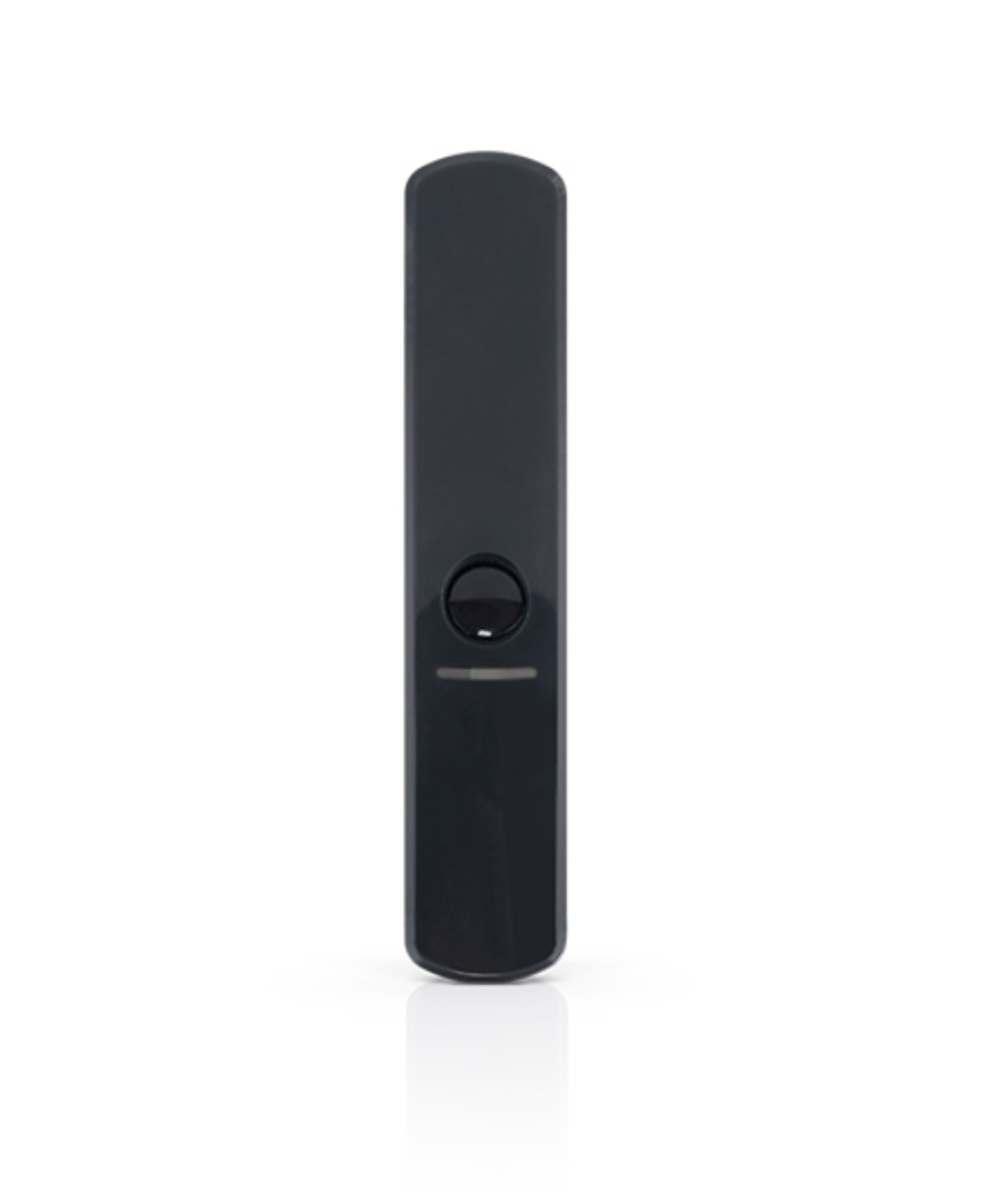

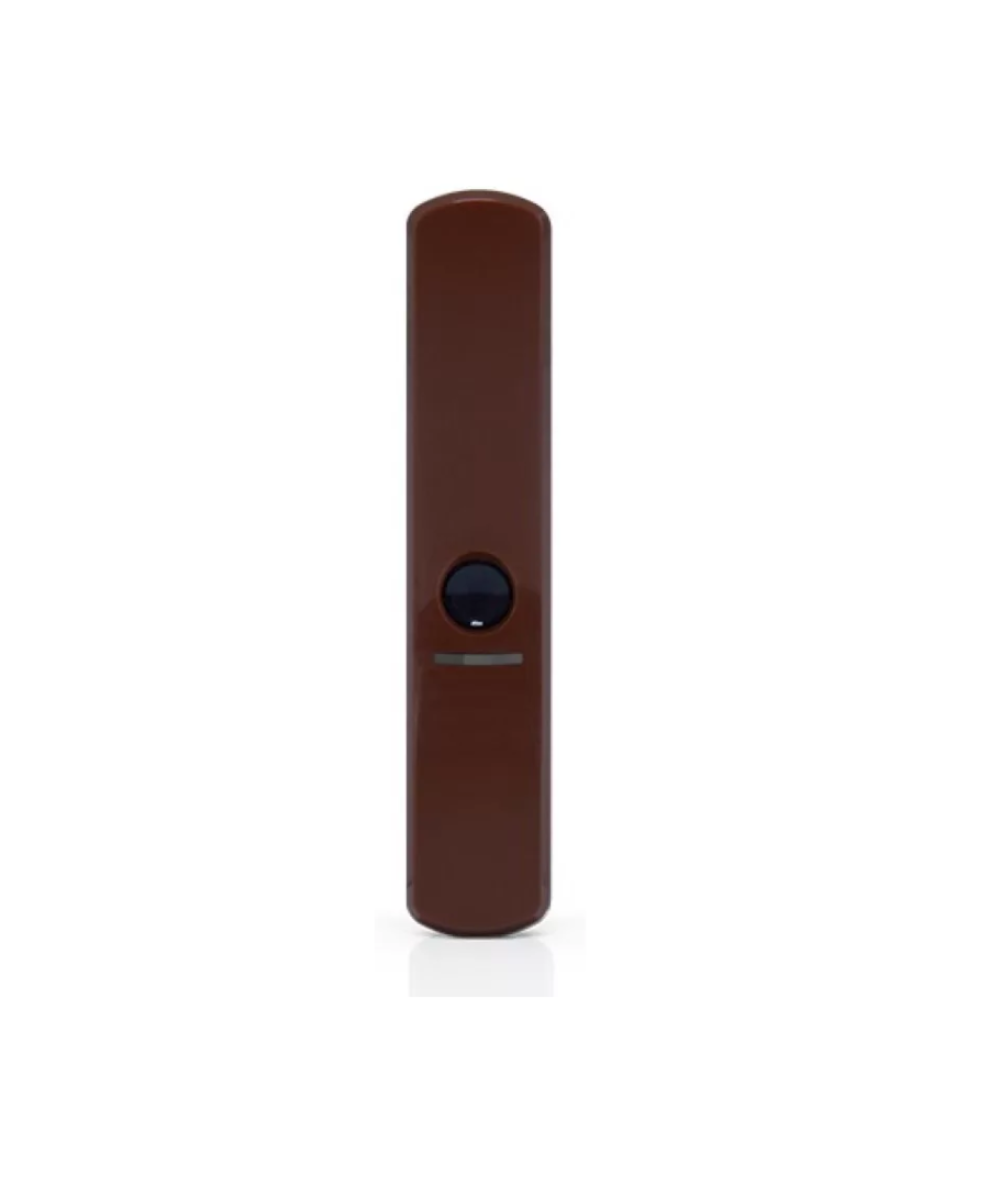

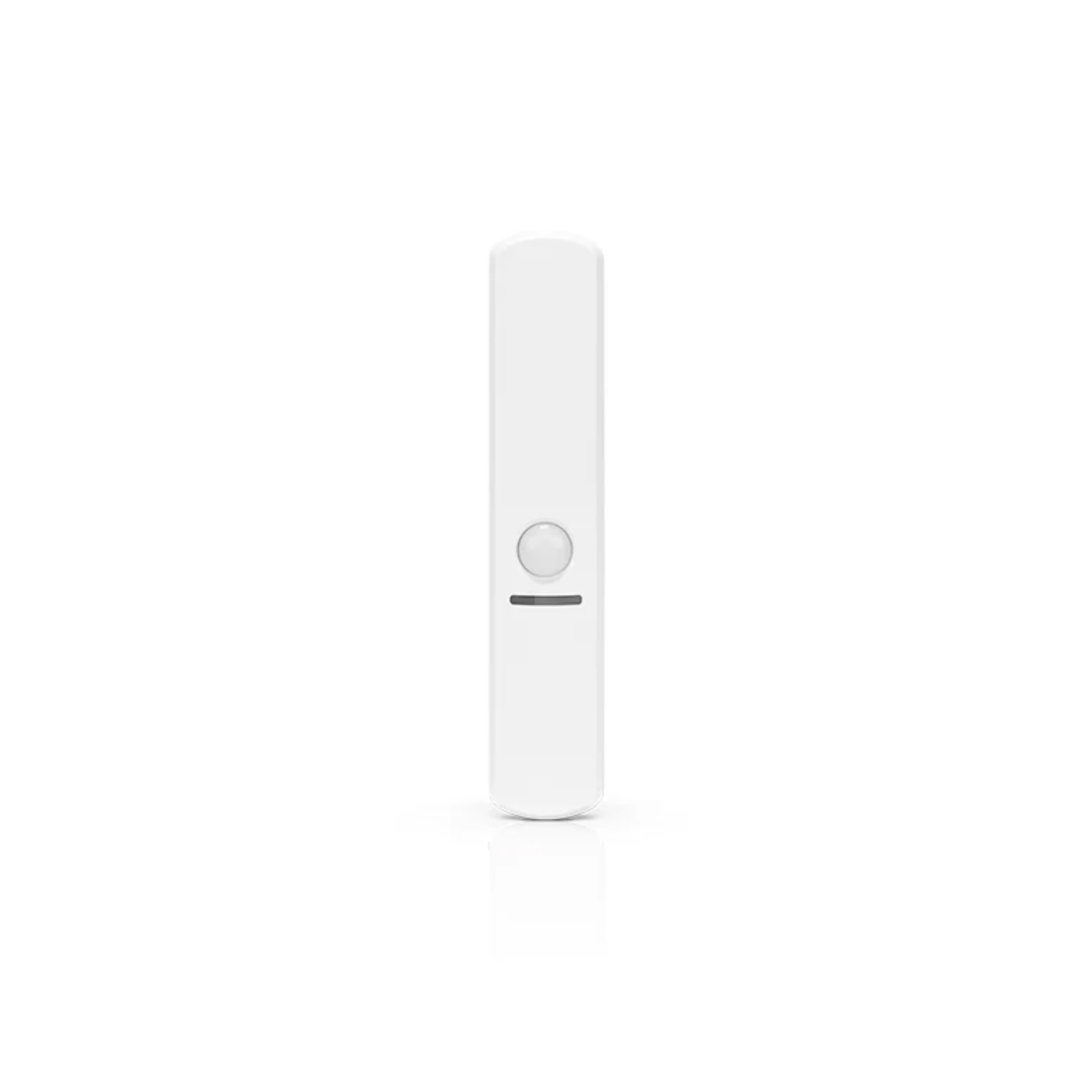

Cảm biến chuyển động dạng rèm có dây Satel CD-2 - Bảo vệ chu vi cửa sổ, hành lang

Satel CD-2 là cảm biến PIR có dây tạo vùng phủ dạng rèm (curtain): rộng 5 m, sâu 1 m, góc 15°. Vùng phủ hẹp theo chiều sâu nhưng dài theo chiều ngang giúp CD-2 phù hợp cho bảo vệ chu vi, đặc biệt là giám sát mặt phẳng cửa sổ, cửa ra vào, hoặc hành lang hẹp nơi cảm biến PIR góc rộng thông thường sẽ tạo quá nhiều vùng phủ thừa. Phát hiện tốc độ di chuyển 0,3 đến 1 m/s, ngõ ra NC relay tiêu chuẩn, tương thích với mọi bảng điều khiển Satel và hệ thống an ninh chấp nhận đầu vào NC.

Nguyên lý hoạt động PIR dạng rèm

CD-2 dùng cảm biến PIR phần tử kép (dual element pyrosensor) với thấu kính thiết kế riêng cho cảm biến dạng rèm tầm gần của Satel. Thay vì tạo vùng phủ hình quạt rộng như PIR thông thường, thấu kính CD-2 tập trung năng lượng hồng ngoại thành dải mỏng theo chiều dọc, tạo ra "màn rèm" hồng ngoại hướng về phía trước thiết bị.

Thuật toán xử lý tín hiệu số (digital motion detection algorithm) kết hợp với bù nhiệt độ kỹ thuật số giúp CD-2 phân biệt chuyển động của người với thay đổi nhiệt độ môi trường. Khi phát hiện chuyển động, ngõ ra NC relay kích báo trong 2 giây.

Chú ý về hướng lắp đặt: thiết kế của CD-2 yêu cầu hướng di chuyển của đối tượng phải cắt ngang qua vùng phủ (vuông góc với mặt phẳng cảm biến), không phải đi thẳng vào cảm biến. Nếu đặt sai hướng, hiệu quả phát hiện sẽ giảm đáng kể.

Vùng phủ và ứng dụng phù hợp

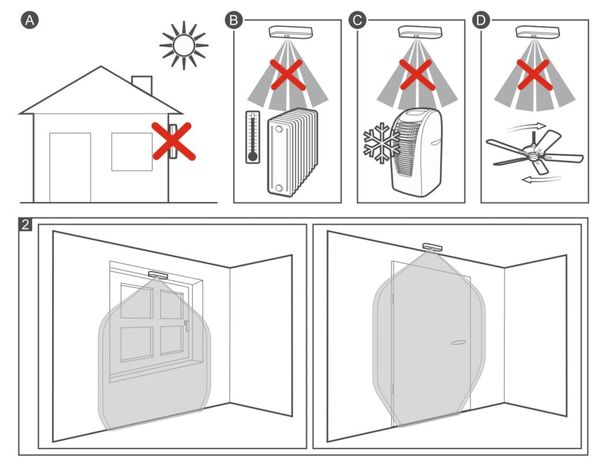

CD-2-2

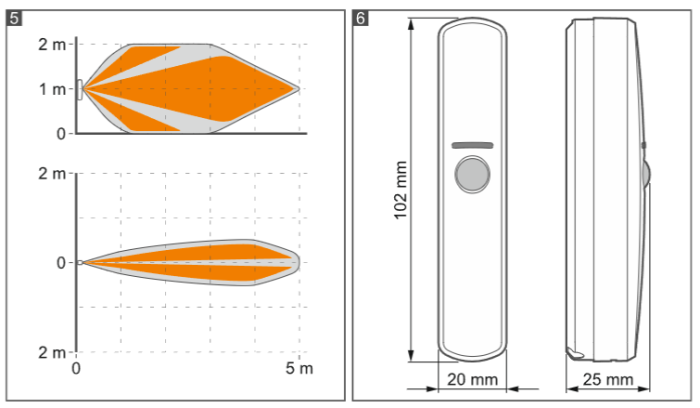

Vùng phủ 5 m x 1 m, góc 15° phù hợp nhất cho các tình huống sau:

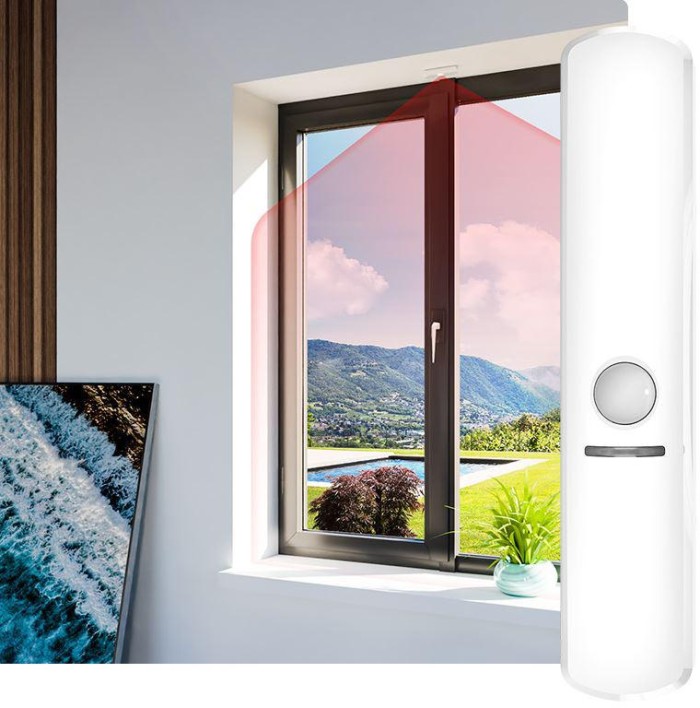

Bảo vệ mặt phẳng cửa sổ: Lắp đối diện cửa sổ ở khoảng cách 1 đến 2 m, hướng vùng phủ nằm song song với mặt phẳng kính. Bất kỳ người nào vừa trèo qua cửa sổ sẽ cắt ngang vùng rèm ngay lập tức.

Hành lang hẹp: Lắp ở đầu hành lang, hướng rèm chắn ngang lối đi. Vùng phủ 1 m chiều sâu đủ để phát hiện người đi qua mà không kích báo do người đi trong phòng cạnh đó.

Bảo vệ khu vực cầu thang: Tương tự hành lang, CD-2 tạo "cổng kiểm soát" vô hình tại điểm trên hoặc dưới cầu thang.

Kết hợp với cảm biến PIR góc rộng: Trong thiết kế hệ thống hai lớp, CD-2 đảm bảo phát hiện ngay tại điểm xâm nhập, PIR góc rộng đảm nhận phát hiện trong không gian rộng. Hai lớp này bổ sung cho nhau, giảm khả năng kẻ xâm nhập qua kẽ hở phát hiện của từng loại cảm biến riêng lẻ.

Giám sát và bảo vệ chống lỗi

CD-2 có chức năng giám sát điện áp nguồn và hệ thống phát hiện chuyển động. Khi điện áp giảm dưới 9 V (±5%) liên tục hơn 2 giây, hoặc khi hệ thống phát hiện chuyển động gặp lỗi, CD-2 phát tín hiệu trouble: ngõ ra NC kích báo và LED sáng đỏ liên tục cho đến khi sự cố được khắc phục.

Tamper bảo vệ cả mở nắp lẫn bóc thiết bị khỏi bề mặt lắp. Ngõ ra TMP (NC) kết nối riêng vào zone tamper của bảng điều khiển, phân biệt rõ sự kiện tamper với báo động chuyển động thông thường.

LED đỏ có thể bật/tắt bằng jumper trên bo mạch. Trong điều kiện vận hành bình thường, nên tắt LED để tránh tiết lộ vị trí cảm biến cho kẻ xâm nhập.

Lắp đặt và walk test

CD-2 thiết kế cho lắp đặt trong nhà. Một số quy tắc quan trọng cần tuân theo:

  • Không lắp ngoài trời
  • Không hướng cảm biến về phía nguồn nhiệt, máy điều hòa, hoặc quạt
  • Hướng di chuyển dự kiến của đối tượng phải cắt ngang vùng phủ, không đi thẳng vào cảm biến

Sau khi cấp nguồn, CD-2 có 30 giây warm-up (LED nhấp nháy). Sau khi LED ngừng nhấp nháy, bật jumper LED để bật chỉ thị LED, sau đó đi vào vùng phủ để kiểm tra. Nếu LED sáng khi đi qua, vị trí lắp đặt đạt yêu cầu. Điều chỉnh độ nhạy bằng biến trở trên bo mạch nếu cần, sau đó kiểm tra lại.

CD-2-1

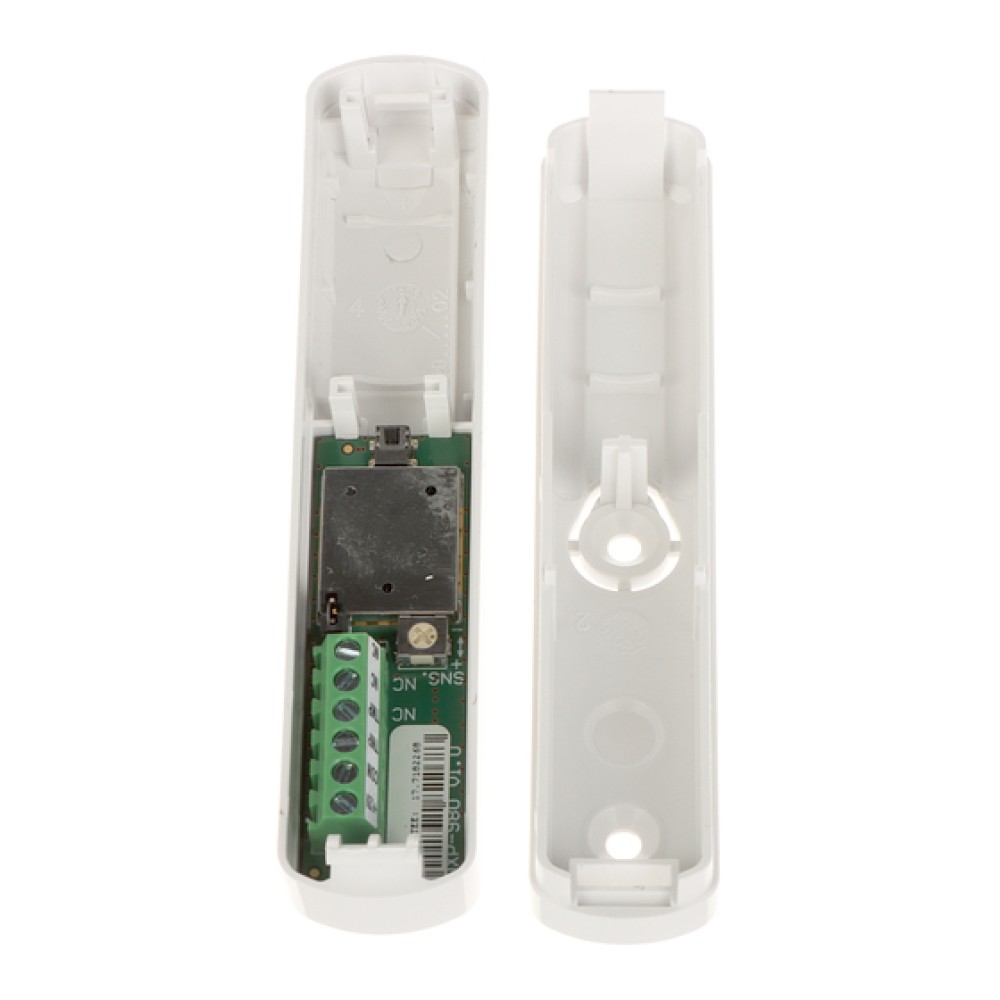

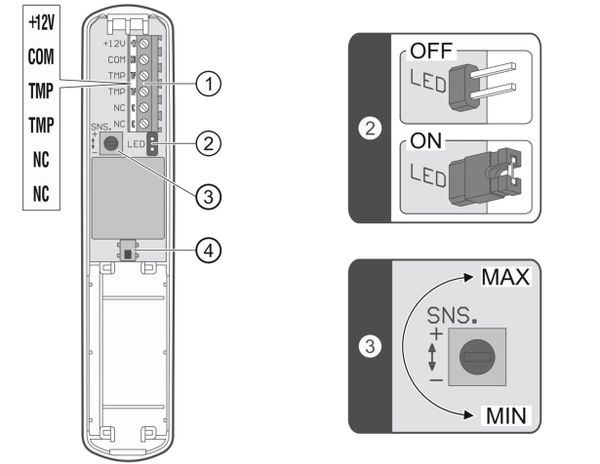

Terminals kết nối: +12V (nguồn vào), COM (mass chung), TMP (tamper NC), NC (ngõ ra báo động NC relay).

Tương thích hệ thống

Ngõ ra NC của CD-2 kết nối trực tiếp vào zone đầu vào của tất cả bảng điều khiển Satel:

Với hệ KNX, ngõ ra NC kết nối vào module binary input KNX để chuyển tín hiệu thành datapoint KNX.

Khi nào chọn CD-2 thay vì cảm biến Satel khác?

CD-2 là dual-tech PIR+MW có dây trong nhà. Hai quyết định chính: (1) dual-tech hay PIR đơn đủ không, và (2) có dây hay không dây phù hợp hơn cho công trình.

Tình huống Chọn CD-2 Chọn thiết bị khác
Zone có nguồn nhiệt biến động, cần dual-tech, đã có hạ tầng cáp CD-2
Zone không đi được cáp, cần dual-tech Không phù hợp MXD-300 ABAX 433MHz wireless dual-tech
Nhiệt ổn định, không có pet, chỉ cần PIR CD-2 dual-tech tốt hơn nhưng tốn hơn IVORY hoặc SILVER PIR đơn
Cần relay chiếu sáng tích hợp Không có relay LUNA SLIM-DUAL-LUNA
Có thú cưng trong zone Không có PET immunity SLIM-DUAL-PET hoặc SLIM-DUAL-LUNA-PET
Outdoor Không phù hợp OPAL (IP54, outdoor dual-tech)
Dự án retrofit, khó kéo cáp mới Cân nhắc MXD-300 trước MXD-300 tiết kiệm thời gian thi công

CD-2 phù hợp với dự án và vị trí nào?

CD-2 phù hợp cho công trình thương mại cần dual-tech nhưng không cần tích hợp chiếu sáng tự động.

Loại dự án phù hợp:

  • Nhà xưởng và kho hàng: môi trường nhiệt biến động lớn, máy móc phát nhiệt, PIR đơn hay false alarm. CD-2 dual-tech loại bỏ hầu hết false alarm trong điều kiện này.
  • Văn phòng lớn với server room: zone server room cần dual-tech vì có nhiều nguồn nhiệt, đồng thời không cần relay chiếu sáng trong phòng máy.
  • Tòa nhà có điều hòa công suất lớn: luồng không khí lạnh từ điều hòa làm PIR đơn kích nhầm. CD-2 yêu cầu MW phát hiện thực sự trước khi báo alarm.

Vị trí lắp đặt điển hình: phòng server, phòng điện, kho thiết bị, khu vực sản xuất nhỏ, và bất kỳ zone trong nhà nào có nguồn nhiệt không ổn định hoặc luồng khí lạnh từ điều hòa công nghiệp.

Satel CD-2 khác gì cảm biến chống trộm thông thường?

CD-2 là cảm biến dual-tech có dây kết nối vào supervised zone của board Satel. Cảm biến dân dụng có dây thông thường dùng tiếp điểm NC đơn giản, không có supervision, không phát hiện khi bị sabotage.

Tiêu chí Satel CD-2 Cảm biến dân dụng PIR có dây
Chứng nhận Grade 2 EN50131 Không có chứng nhận an ninh
Kết nối Supervised zone với 2EOL resistor Dry contact NC/NO đơn giản
Giám sát dây Phát hiện đứt dây và short mạch ngay lập tức (sabotage detection) Không phát hiện khi dây bị cắt hoặc short
Phát hiện Dual-tech PIR + microwave, cả 2 kênh kích hoạt trong 5 giây mới báo PIR đơn công nghệ
Chống phá Tamper switch mở vỏ Không có
Tín hiệu Thời gian thực, không trễ Thời gian thực nhưng không supervised
Nguồn 12V DC từ board, không phụ thuộc pin Có thể dùng pin hoặc 12V
Hệ thống INTEGRA, PERFECTA, VERSA Panel dân dụng cơ bản

2EOL (End-Of-Line resistor) là tính năng then chốt: board Satel đọc liên tục giá trị điện trở trên zone. Trạng thái bình thường, alarm và sabotage (đứt/short dây) cho ba giá trị điện trở khác nhau. Cảm biến dân dụng dùng tiếp điểm NC đơn giản chỉ có hai trạng thái: đóng hoặc hở, không phân biệt được sabotage.

Xem thêm danh mục cảm biến chống trộm chuyên nghiệp và cảm biến on/off để chọn đúng thiết bị theo yêu cầu dự án.

Kết luận

Satel CD-2 là giải pháp đơn giản và hiệu quả cho bảo vệ chu vi trong nhà khi cần kiểm soát điểm xâm nhập cụ thể. Vùng phủ rèm 5 m x 1 m phù hợp với cửa sổ, hành lang hẹp, và cầu thang, nơi cảm biến PIR góc rộng thông thường tạo quá nhiều phủ thừa. Kết hợp với bảng điều khiển Satel INTEGRA, VERSA, hoặc PERFECTA để xây dựng hệ phát hiện xâm nhập có chiều sâu, nhiều lớp.

Câu hỏi thường gặp

CD-2 tạo vùng phủ dạng rèm 5 m x 1 m, góc 15°, thay vì hình quạt 90° đến 120° của PIR thông thường. Vùng phủ hẹp theo chiều sâu phù hợp cho bảo vệ chu vi tại điểm xâm nhập cụ thể như cửa sổ, hành lang, cầu thang, thay vì giám sát không gian mở rộng.

PIR phát hiện sự thay đổi nhiệt hồng ngoại khi đối tượng di chuyển qua vùng nhạy. Nếu người đi thẳng vào cảm biến (vuông góc với mặt cảm biến), tín hiệu thay đổi chậm và có thể bị bỏ qua. Khi đi cắt ngang, đối tượng vượt qua vùng nhạy nhanh hơn, tạo tín hiệu thay đổi rõ ràng hơn. CD-2 được tối ưu cho tốc độ 0,3 đến 1 m/s theo hướng cắt ngang.

Không. CD-2 thiết kế cho lắp đặt trong nhà, chuẩn môi trường EN 50130-5 Class II (nhiệt độ -10°C đến +55°C, không chống nước). Để bảo vệ chu vi ngoài trời, cần dùng AGATE hoặc AOCD-260 có IP54 và chuẩn môi trường IIIa.

Có. Ngõ ra NC của CD-2 hỗ trợ kết nối EOL resistor nếu bảng điều khiển yêu cầu giám sát đứt dây. Thêm điện trở EOL phù hợp theo hướng dẫn installer manual của bảng điều khiển đang dùng.

Có. Bật/tắt LED bằng jumper trên bo mạch. Trong vận hành thực tế nên tắt LED để không tiết lộ vị trí và trạng thái cảm biến. Bật LED khi thực hiện walk test kiểm tra vùng phủ.

Khi điện áp nguồn giảm dưới 9 V (±5%) liên tục hơn 2 giây, hoặc khi hệ thống phát hiện chuyển động gặp lỗi phần cứng. Trouble được báo bằng cách kích ngõ ra NC (tạo alarm trên zone) và LED sáng đỏ liên tục. Tín hiệu trouble duy trì cho đến khi sự cố được khắc phục.

30 giây sau khi cấp nguồn. Trong thời gian warm-up, LED nhấp nháy và cảm biến chưa hoạt động ổn định. Chỉ thực hiện walk test sau khi LED ngừng nhấp nháy.

0,3 đến 1 m/s. Đây là tốc độ di chuyển của đối tượng theo hướng cắt ngang vùng phủ. Chuyển động chậm hơn 0,3 m/s hoặc nhanh hơn 1 m/s có thể không được phát hiện đáng tin cậy.

CD-2 là cảm biến có dây, lắp trong nhà, vùng phủ 5 m x 1 m. AOCD-260 là phiên bản không dây dùng trong ABAX 2, lắp được cả trong nhà lẫn ngoài trời, vùng phủ 10 m x 0,6 m, có IP54. Chọn CD-2 khi hạ tầng dây điện đã có sẵn; AOCD-260 khi không muốn kéo dây.
