Satel OPU-3 P - Tủ An Ninh Gắn Nổi Cho INTEGRA Và PERFECTA

Bảng điều khiển INTEGRA 128 lắp trong tủ điện công nghiệp tại tầng kỹ thuật một tòa nhà văn phòng: nhiệt độ cao, bụi bẩn, không có tamper bảo vệ. OPU-3 P giải quyết đúng bài toán đó - tủ nhựa kín, tamper 2 điểm, thiết kế gọn đủ để lắp tại hành lang hoặc phòng kỹ thuật mà không trông như tủ điện công nghiệp cồng kềnh.

OPU-3 P Chứa Được Những Bảng Điều Khiển Nào?

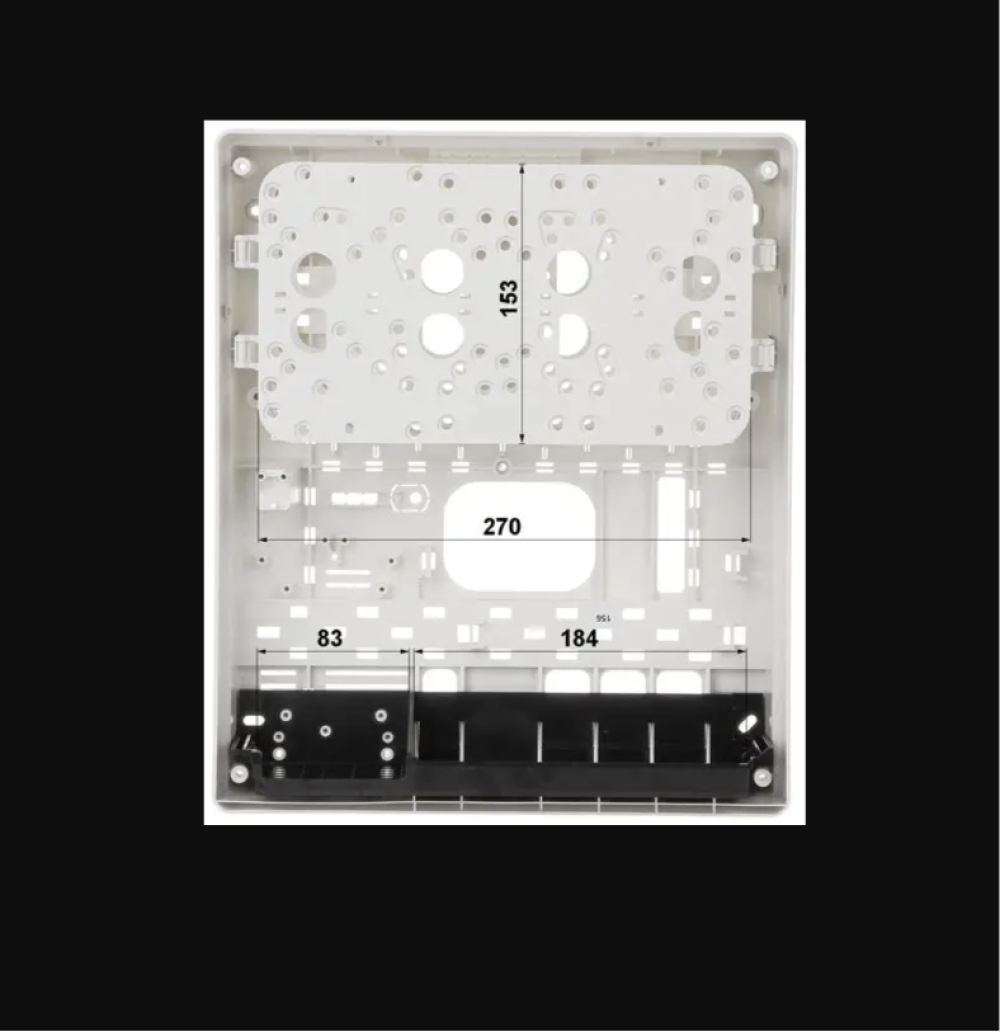

OPU-3 P có hệ thống lỗ định vị (hole marking) theo tiêu chuẩn Satel. Mỗi lỗ tương ứng với nhóm thiết bị cụ thể, giúp PCB vào đúng vị trí mà không cần đo đạc thêm:

Lỗ Thiết bị tương thích
1 INTEGRA 64, INTEGRA 128 PLUS, INTEGRA 256 PLUS, CA-64 P
2 INTEGRA 32, VERSA IP, VERSA Plus, CA-10 P
3 INTEGRA 24, CA-6 P, CA-64 OPS, APS-30
4 ACCO-KP-PS, ACX-201, CA-5
15 PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA 10
16 VERSA 15
8, 9, 10 Module mở rộng: ETHM-1 Plus, INT-E, INT-GSM, GPRS-T1/T4, INT-KNX-2...

Lỗ số 1 chỉ có trên OPU-3 P, không có trên OPU-4 P. Đây là điểm phân biệt quan trọng khi chọn tủ cho dự án dùng INTEGRA 64 trở lên.

Sản phẩm bảng điều khiển có trên KNXStore: INTEGRA 64, INTEGRA 128 PLUS, INTEGRA 256 PLUS, PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA 10, VERSA 15.

Thiết Kế 2 Insert Nhựa Và Nắp 4 Vít

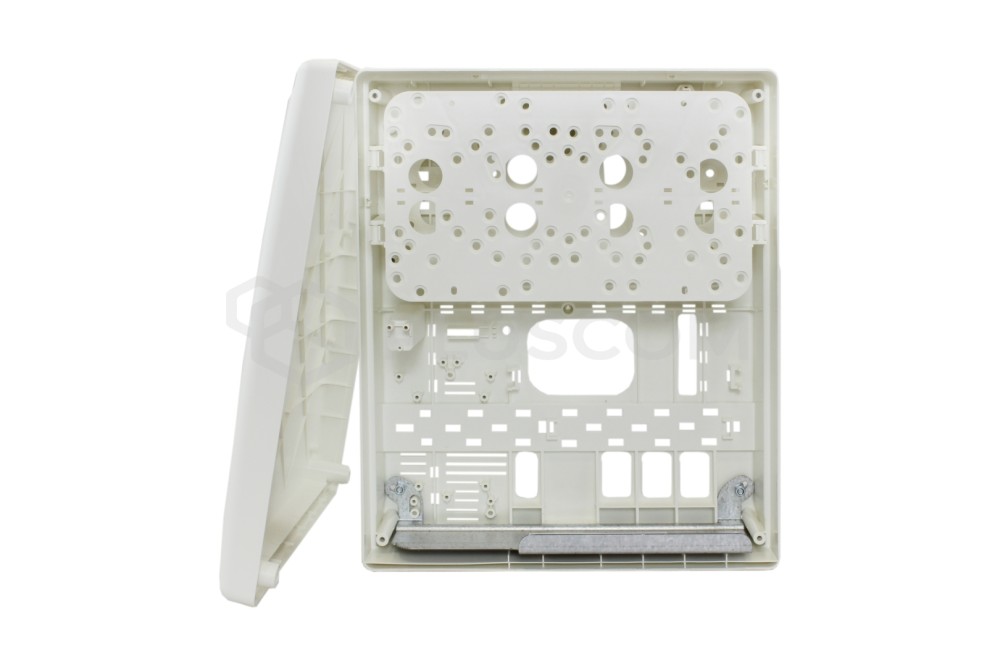

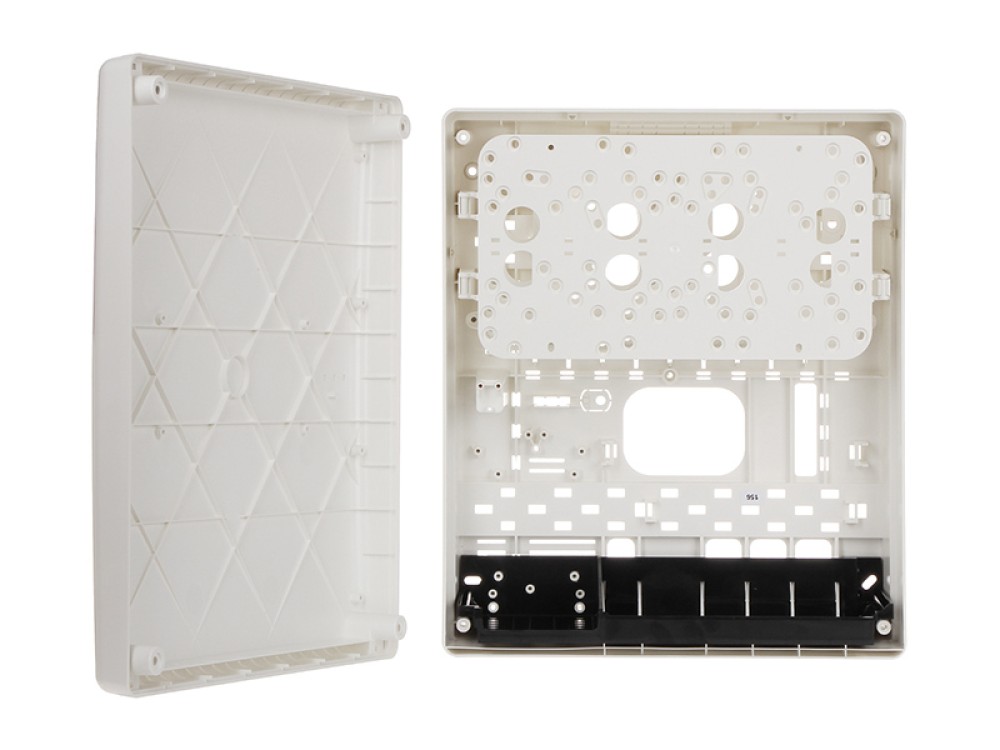

OPU-3 P có 2 insert nhựa xếp chồng. Insert dưới bắt vít cố định vào đế - thường đặt board nguồn (APS-15, APS-412) ở đây. Insert trên kẹp vào các móc và có thể xoay sang trái hoặc phải để truy cập insert dưới mà không cần tháo hoàn toàn.

Thiết kế này tiện trong bảo trì: kỹ thuật viên chỉ cần mở nắp 4 vít, xoay insert trên sang một bên, thao tác với module dưới mà không phải tháo rời toàn bộ hệ thống dây.

Nắp đóng bằng 4 vít từ phía trước, không dùng bản lề. Lỗ vít được bịt bằng nút nhựa đi kèm (2 bên phải, 2 bên trái - lắp đúng chiều). Đế tủ có thể âm vào tường, chỉ để lộ phần nắp ra ngoài - phù hợp với môi trường văn phòng hoặc sảnh.

Battery 12V/17Ah Và Tính Toán Backup Time

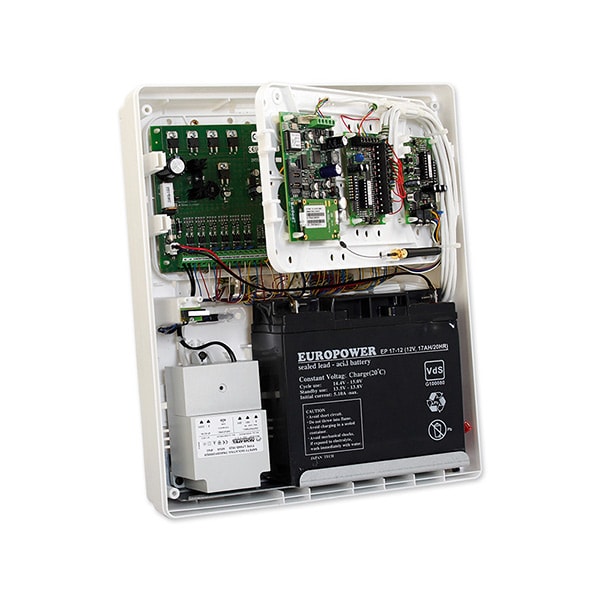

OPU-3 P là một trong số ít tủ Satel chứa được battery 12V/17Ah (ngoài 7Ah). Với hệ thống INTEGRA 128 dùng nhiều module mở rộng, tải tiêu thụ có thể lên 500-800mA. Battery 17Ah cho backup time khoảng 18-20 giờ ở tải đó, đáp ứng tiêu chuẩn EN 50131 Grade 2 yêu cầu tối thiểu 12 giờ.

Battery được giữ bởi tấm kim loại chống trượt và có thể buộc thêm bằng clip nhựa đi kèm. Đây là chi tiết quan trọng trong môi trường có rung động nhẹ (tầng kỹ thuật cạnh thang máy).

Transformer không bán kèm. Hỗ trợ 2 loại: TR-40-VA (40VA) cho hệ thống nhỏ, và TR-60-VA (60VA) cho hệ thống nhiều module. Không kết nối 2 board nguồn vào cùng 1 transformer.

Tamper 2 Điểm Và Holder GSM Antenna

Tamper mở nắp: Contact gắn trên PCB bên trong, đóng khi nắp vào vị trí. Khi nắp bị mở, hệ thống báo động nhận tín hiệu tamper.

Tamper kéo khỏi tường: Contact thứ 2 gắn vào móc ở đế tủ, ép vào tấm kim loại bắt vào tường. Khi ai đó cưỡng bức kéo tủ ra, contact mở.

Holder GSM antenna: Giá đỡ antenna tích hợp bên trong cho phép gắn module GSM (INT-GSM, GSM-X, ETHM-A) mà không cần đưa dây anten ra ngoài tủ - antenna đặt bên trong vẫn bắt sóng đủ trong hầu hết môi trường không bị che chắn bởi kim loại dày.

So sánh nhanh OPU-3 P và OPU-4 P

Thông số OPU-3 P OPU-4 P
Kích thước 324 x 382 x 108 mm 266 x 286 x 100 mm
Khối lượng 1.850 g 920 g
Battery tối đa 12V/17Ah 12V/7Ah
Nắp 4 vít 2 vít
INTEGRA 64/128/256 Có (lỗ 1) Không
PERFECTA/VERSA Có Có

Nên Chọn OPU-3 P Khi Nào?

Nên chọn OPU-3 P khi:

  • Dự án dùng INTEGRA 64, INTEGRA 128, INTEGRA 256 - chỉ OPU-3 P có lỗ định vị cho các board này
  • Cần battery 12V/17Ah để đáp ứng yêu cầu backup time theo EN 50131
  • Hệ thống có nhiều module mở rộng cần gắn song song trong cùng 1 tủ
  • Lắp đặt tại vị trí lộ thiên (sảnh, hành lang) - thiết kế trắng gọn phù hợp hơn tủ sắt

Không cần OPU-3 P khi:

  • Dự án chỉ dùng PERFECTA 16/32 hoặc VERSA 10/15 - OPU-4 P nhỏ hơn, đủ dùng và rẻ hơn
  • Không gian hạn chế không đủ cho 324 x 382 mm

Kết Luận

OPU-3 P là tủ chuẩn cho dự án dùng INTEGRA 64 trở lên hoặc bất kỳ hệ thống nào cần battery dự phòng 17Ah. Transformer mua riêng tùy theo công suất nguồn: TR-40-VA cho hệ thống nhỏ, TR-60-VA cho hệ thống nhiều module. Dự án quy mô nhỏ hơn dùng PERFECTA hoặc VERSA xem thêm OPU-4 P.

Câu hỏi thường gặp

Có. Lỗ số 1 của OPU-3 P tương thích với INTEGRA 64, INTEGRA 128, INTEGRA 256 và CA-64 P. Đây là điểm khác biệt chính so với OPU-4 P - tủ nhỏ hơn không có lỗ số 1 nên không chứa được các board INTEGRA lớn.

Không. OPU-3 P chỉ bao gồm vỏ tủ, 2 tamper contact, nút bịt lỗ vít, plug nhựa và cáp nối transformer. Transformer phải mua riêng: TR-40-VA (40VA) hoặc TR-60-VA (60VA), tùy công suất nguồn của board điều khiển.

Không giới hạn cứng theo số module, mà giới hạn theo không gian vật lý và tải nguồn. Insert dưới thường dành cho board nguồn, insert trên cho board điều khiển và module mở rộng. Cần tính load balance: tổng dòng tiêu thụ các module cộng dòng sạc battery không được vượt ngưỡng nguồn cấp.

Không. Satel cảnh báo rõ trong datasheet: không kết nối 2 thiết bị có nguồn vào cùng 1 transformer. Nếu hệ thống cần 2 board nguồn, dùng 2 transformer riêng và 2 tủ riêng, hoặc dùng tủ lớn hơn với nguồn tập trung

Được một phần. Phần đế tủ có thể âm vào tường, chỉ để lộ phần nắp ra phía ngoài. Nếu muốn âm hoàn toàn cả nắp (flush mount), cần dùng OPU-4 PW - đây là model khác, không phải OPU-3 P.

Trong hầu hết môi trường văn phòng, tín hiệu GSM qua nhựa polystyrene bị suy hao không đáng kể. Tuy nhiên, nếu tủ đặt trong phòng kỹ thuật có tường bê tông dày hoặc bọc kim loại, nên dẫn cáp anten ra ngoài qua các lỗ sẵn có trên tủ.
