Satel OPU-4 P - Tủ An Ninh Gắn Nổi Cho PERFECTA Và VERSA

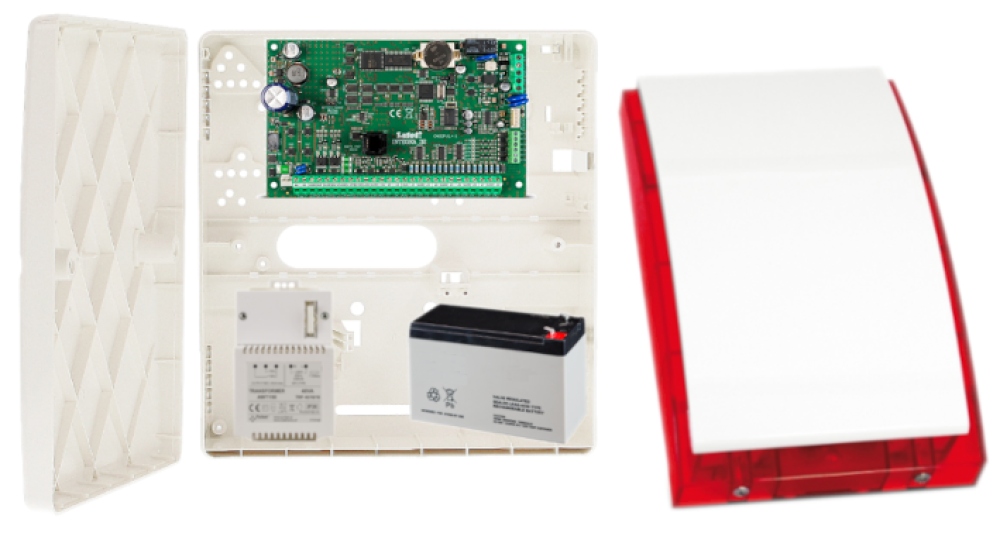

Dự án nhà ở hoặc văn phòng nhỏ với PERFECTA 16 và 2-3 module mở rộng không cần tủ lớn 324mm. OPU-4 P vừa đủ cho bài toán đó - 266 x 286mm gắn gọn sau cánh cửa kỹ thuật hoặc trong tủ âm tường, nặng chưa đến 1kg, nắp 2 vít tháo nhanh khi bảo trì.

OPU-4 P Chứa Được Những Bảng Điều Khiển Nào?

OPU-4 P dùng cùng hệ thống lỗ định vị (hole marking) với OPU-3 P, nhưng có ít lỗ hơn. Điểm khác biệt quan trọng: OPU-4 P không có lỗ số 1, nên không tương thích với INTEGRA 64, INTEGRA 128, INTEGRA 256 và CA-64 P.

Lỗ Thiết bị tương thích
2 INTEGRA 32, VERSA IP, VERSA Plus, CA-10 P
3 INTEGRA 24, CA-6 P, CA-64 OPS
4 ACCO-KP-PS, ACX-201, CA-5
15 PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA 10
16 VERSA 15
8, 9, 10 Module mở rộng: ETHM-1 Plus, INT-E, INT-GSM, GPRS-T1/T4, INT-KNX-2...

Nếu dự án dùng INTEGRA 64 trở lên, cần chọn OPU-3 P thay thế.

Sản phẩm bảng điều khiển có trên KNXStore: PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32-WRL, VERSA 10, VERSA 15.

So sánh nhanh OPU-3 P và OPU-4 P

Thông số OPU-3 P OPU-4 P

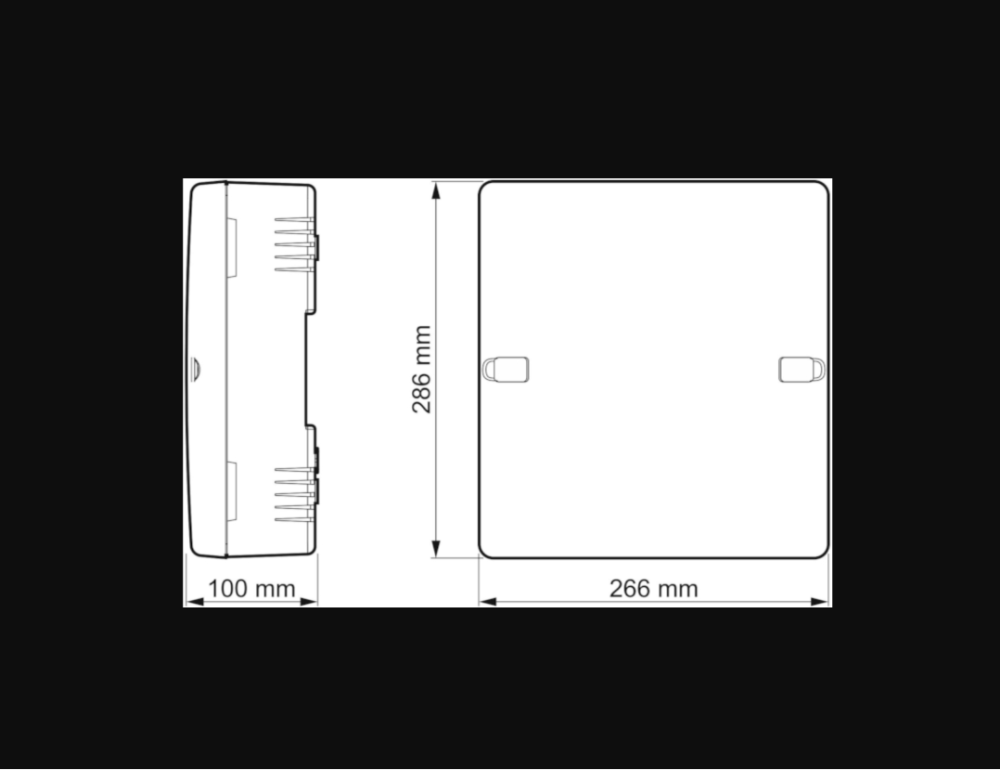

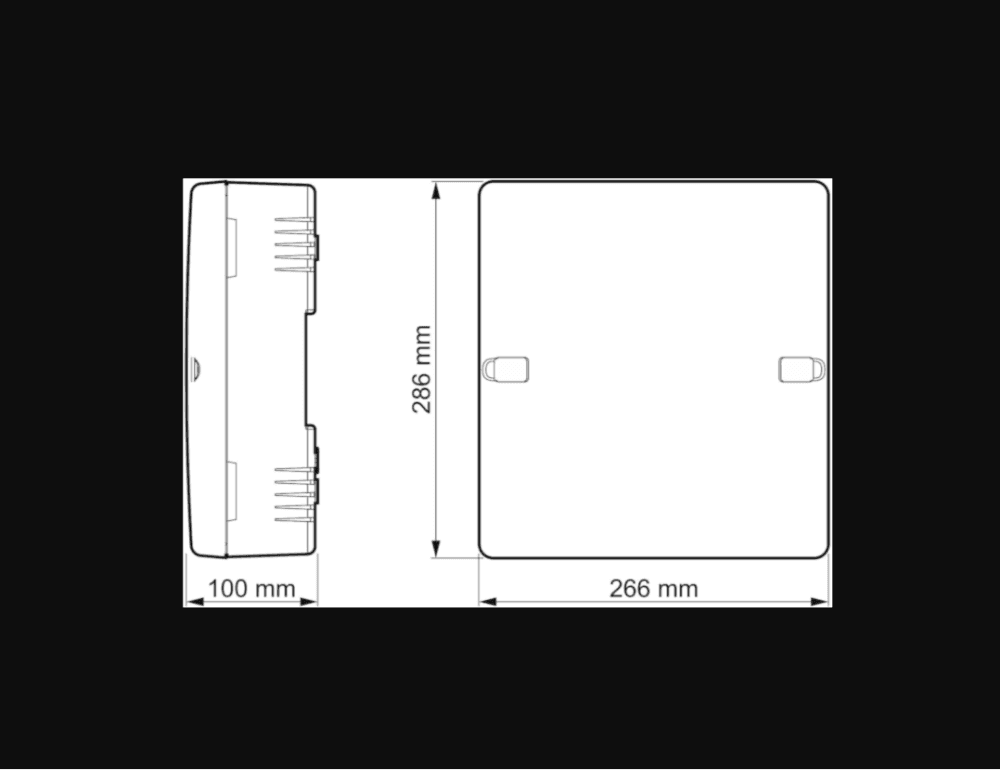

Kích thước 324 x 382 x 108 mm 266 x 286 x 100 mm
Khối lượng 1.850 g 920 g
Battery tối đa 12V/17Ah 12V/7Ah
Nắp 4 vít 2 vít
INTEGRA 64/128/256 Có (lỗ 1) Không
PERFECTA/VERSA Có Có

Lắp Đặt Và Đặc Điểm Cơ Học

OPU-4 P bắt vào tường bằng 4 vít qua đế tủ. Nếu gặp khó khăn khi luồn cáp sát tường, bộ spacer 6mm đi kèm giúp tạo khoảng cách giữa đế và tường, giải quyết tình huống cáp đi phía sau đế mà không có rãnh thoát.

Nắp đóng bằng 2 vít (ít hơn OPU-3 P dùng 4 vít) - nhanh hơn khi bảo trì thường xuyên. Lỗ vít bịt bằng nút nhựa đi kèm.

Tamper element bắt vào tường cạnh vị trí transformer. Khi đế bị kéo ra, tấm kim loại tách khỏi tamper element và hệ thống báo động nhận tín hiệu.

Transformer Và Battery

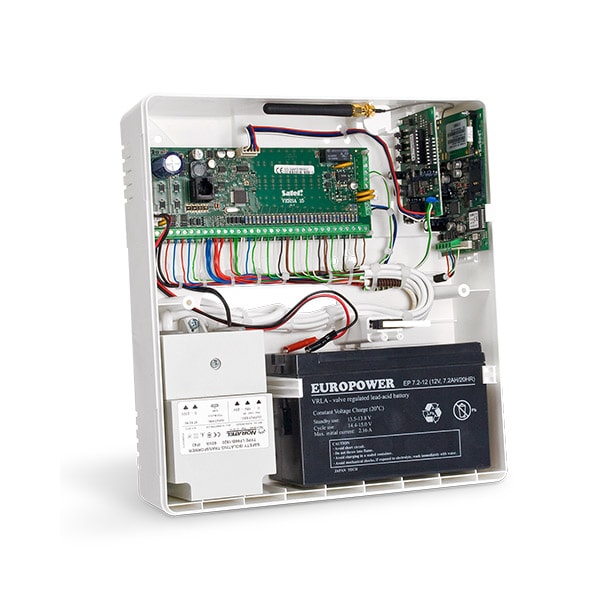

OPU-4 P không bao gồm transformer. Hỗ trợ 2 loại:

  • TR-40-VA: 230V/18VAC, 40VA - đủ cho PERFECTA 16 với vài module
  • TR-60-VA: 230V/20VAC, 60VA - cho hệ thống nhiều module hơn

Battery 12V/7Ah đủ cho PERFECTA 16 tiêu thụ khoảng 200-300mA, cho backup time 20-35 giờ ở tải đó. Với VERSA 10 tải nhẹ hơn, backup time còn dài hơn. OPU-4 P không hỗ trợ battery 17Ah như OPU-3 P - nếu dự án yêu cầu EN 50131 Grade 2 với tải nặng, cần xem xét OPU-3 P.

Nên Chọn OPU-4 P Khi Nào?

Nên chọn OPU-4 P khi:

  • Dự án dùng PERFECTA 16, PERFECTA 32, VERSA 10, VERSA 15
  • Không gian hạn chế, cần tủ nhỏ gọn hơn OPU-3 P
  • Hệ thống nhỏ, 1 board điều khiển và tối đa 3-4 module mở rộng
  • Battery 7Ah đủ cho yêu cầu backup của dự án

Không phù hợp khi:

  • Dự án dùng INTEGRA 64, 128, 256: cần OPU-3 P
  • Cần battery 17Ah cho backup time dài theo EN 50131 Grade 2: cần OPU-3 P
  • Muốn âm tường hoàn toàn (flush mount): cần OPU-4 PW

Kết Luận

OPU-4 P phù hợp với phần lớn dự án nhà ở và văn phòng nhỏ dùng PERFECTA hoặc VERSA. Transformer mua riêng: TR-40-VA cho hệ thống cơ bản, TR-60-VA khi nhiều module. Nguồn dự phòng rack-mount xem thêm APS-15. Dự án lớn hơn dùng INTEGRA 64 trở lên cần OPU-3 P.

Câu hỏi thường gặp

Không. OPU-4 P không có lỗ số 1, nên không tương thích với INTEGRA 64, INTEGRA 128, INTEGRA 256 và CA-64 P. Các dự án dùng INTEGRA 64 trở lên phải dùng OPU-3 P.

3 điểm khác biệt chính: (1) OPU-4 P chỉ chứa battery 7Ah, OPU-3 P chứa được 17Ah; (2) OPU-4 P nắp 2 vít, OPU-3 P nắp 4 vít; (3) OPU-4 P không có lỗ định vị cho INTEGRA 64/128/256.

Không. Mua riêng: TR-40-VA (40VA) cho hệ thống nhỏ, hoặc TR-60-VA (60VA) cho hệ thống nhiều module. Không kết nối 2 board nguồn vào cùng 1 transformer.

Không. OPU-4 P là gắn nổi. OPU-4 PW là flush mount (âm tường), kích thước khác và nặng hơn (1.120g vs 920g). Đây là 2 SKU riêng biệt.

Spacer nâng khoảng cách giữa đế tủ và tường lên 6mm, tạo rãnh cho cáp đi phía sau đế mà không bị kẹp. Hữu ích khi thi công cáp từ phía sau thay vì xuyên qua lỗ trên đế.

Phụ thuộc tải tiêu thụ. PERFECTA 16 với ít module khoảng 150-250mA: backup 25-45 giờ. PERFECTA 32 đầy module có thể lên 400-500mA: backup 13-17 giờ. Cần tính load balance cụ thể cho từng dự án để xác nhận đáp ứng yêu cầu EN 50131.

Giá đỡ bên trong tủ giúp gắn cố định antenna của module GSM (INT-GSM, GSM-X). Antenna đặt trong tủ nhựa vẫn thu phát tín hiệu bình thường trong môi trường văn phòng. Phòng kỹ thuật có tường dày hoặc bọc kim loại nên dẫn cáp anten ra ngoài.
