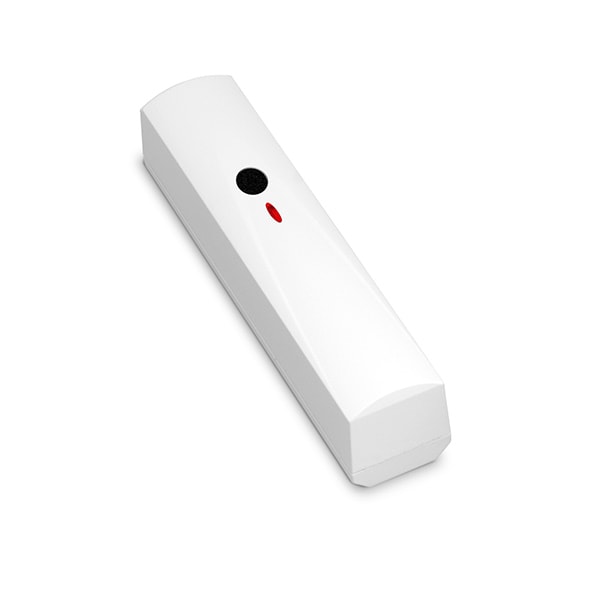

Cảm biến vỡ kính có dây Satel MAGENTA - Thiết kế mỏng, bảo vệ kép tamper

Satel MAGENTA là cảm biến vỡ kính có dây với form factor thanh mảnh 26x112x29mm, dòng tiêu thụ chờ 5mA, phù hợp lắp đặt kín đáo trên khung cửa sổ hoặc vách kính phẳng mà không làm mất thẩm mỹ không gian. Cũng như INDIGO, MAGENTA áp dụng thuật toán phân tích âm thanh 2 đường: chỉ kích báo khi phát hiện đúng chuỗi va đập tần số thấp rồi vỡ tần số cao trong 4 giây, loại bỏ false alarm từ tiếng ồn thường ngày. Điểm khác biệt là MAGENTA bổ sung tamper chống bóc khỏi tường, bảo vệ cả trường hợp kẻ xâm nhập cố tình tháo thiết bị trước khi thực hiện hành vi phá hoại.

Phân tích âm thanh 2 đường và cơ chế kích báo

MAGENTA sử dụng cùng nguyên lý với INDIGO: microphone thu âm và bộ xử lý phân tích hai dải tần riêng biệt. Kính vỡ thật tạo ra đúng chuỗi: tiếng va đập (impact, tần số thấp) xuất hiện trước, tiếp theo trong vòng 4 giây là tiếng vỡ (crack, tần số cao). Ngõ ra NC relay chuyển trạng thái và duy trì 2 giây khi xác nhận đủ điều kiện.

Độ nhạy điều chỉnh bằng biến trở trên bo mạch. Phòng có tường gạch hoặc bê tông phản xạ âm tốt có thể dùng ngưỡng thấp hơn. Phòng có nhiều rèm dày, thảm, đồ nội thất mềm cần tăng độ nhạy và kiểm tra lại bán kính với INDIGO TESTER.

Tamper kép: mở nắp và chống bóc tường

So với cảm biến vỡ kính thông thường chỉ có tamper mở nắp, MAGENTA tích hợp thêm tamper contact chống bóc khỏi tường. Khi cẩy thiết bị ra khỏi bề mặt lắp đặt, tamper contact hở và panel ghi nhận sự kiện tamper riêng biệt. Tính năng này đặc biệt quan trọng trong công trình yêu cầu xác minh toàn vẹn thiết bị (security audit), vì nó phát hiện được hành vi can thiệp trước khi kính bị tấn công.

Ngõ TMP (NC) kết nối vào zone tamper riêng hoặc chung với tamper của các cảm biến khác tùy thiết kế hệ thống.

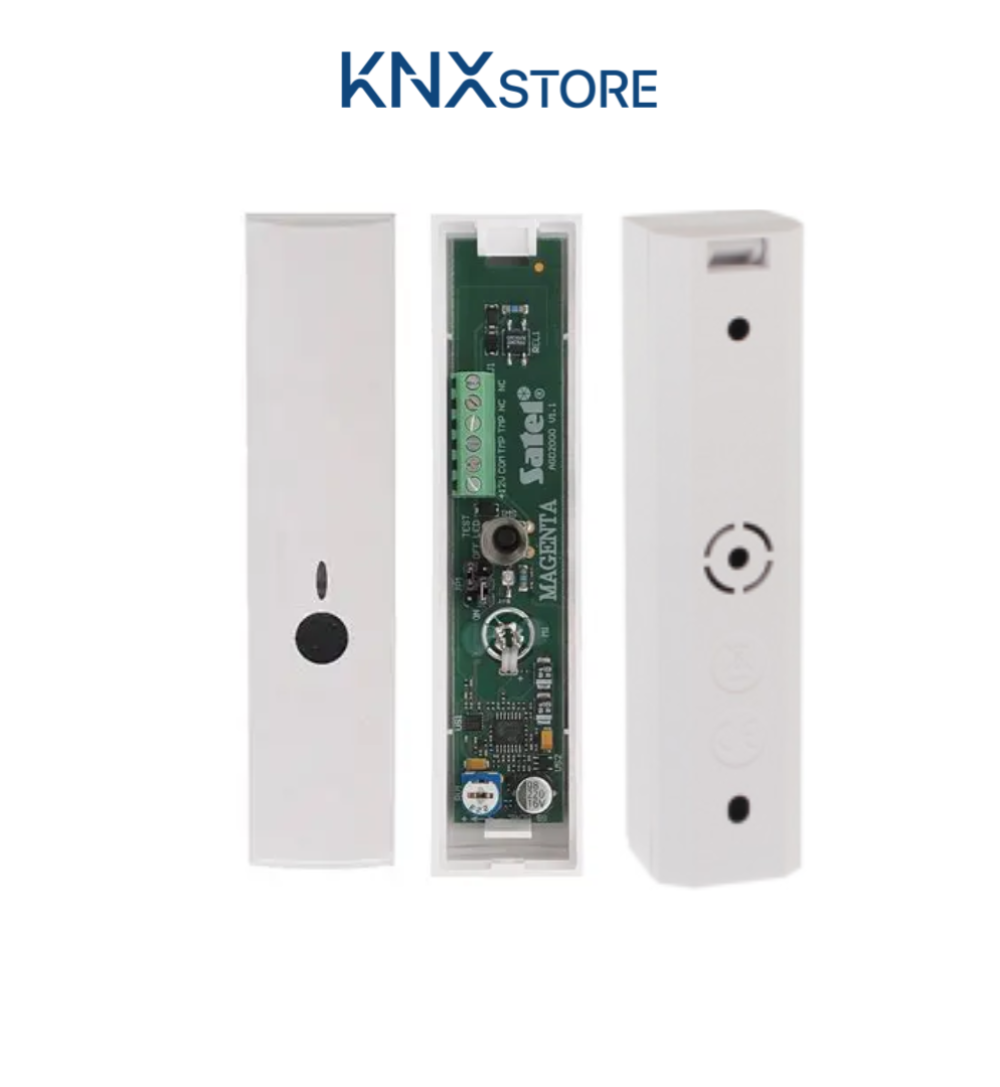

Cấu hình jumper và LED indicator

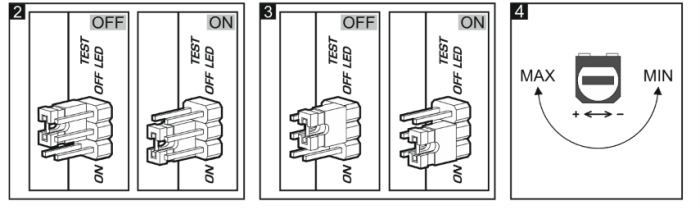

Bo mạch MAGENTA có hai jumper cấu hình độc lập:

Jumper TEST (vị trí ON/OFF): bật chế độ kiểm tra cho phép INDIGO TESTER kích báo bằng tiếng vỡ kính đơn lẻ mà không cần va đập trước. Dùng khi test vị trí lắp. Phải trả về OFF sau khi test xong.

Jumper LED (vị trí ON/OFF): bật/tắt LED indicator. Tắt LED để giảm tiêu thụ điện hoặc tránh gây chú ý đến vị trí thiết bị.

LED đỏ hiển thị: sáng 0,5 giây khi phát hiện tần số thấp, sáng 2 giây khi có báo động, nhấp nháy 3 giây/lần trong chế độ test, sáng liên tục khi điện áp thấp.

Vị trí lắp đặt tối ưu

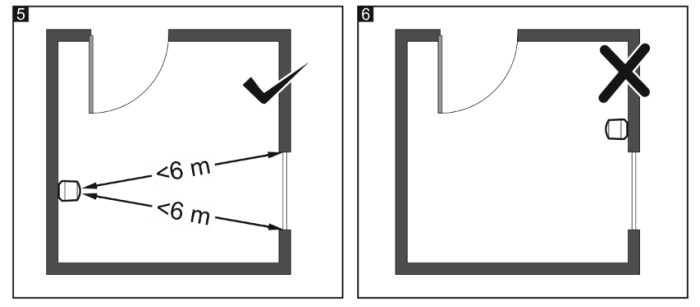

Lắp MAGENTA trên tường đối diện với kính cần bảo vệ, hướng microphone thẳng vào kính. Khoảng cách không vượt quá 6m. Không có vật cản giữa cảm biến và kính.

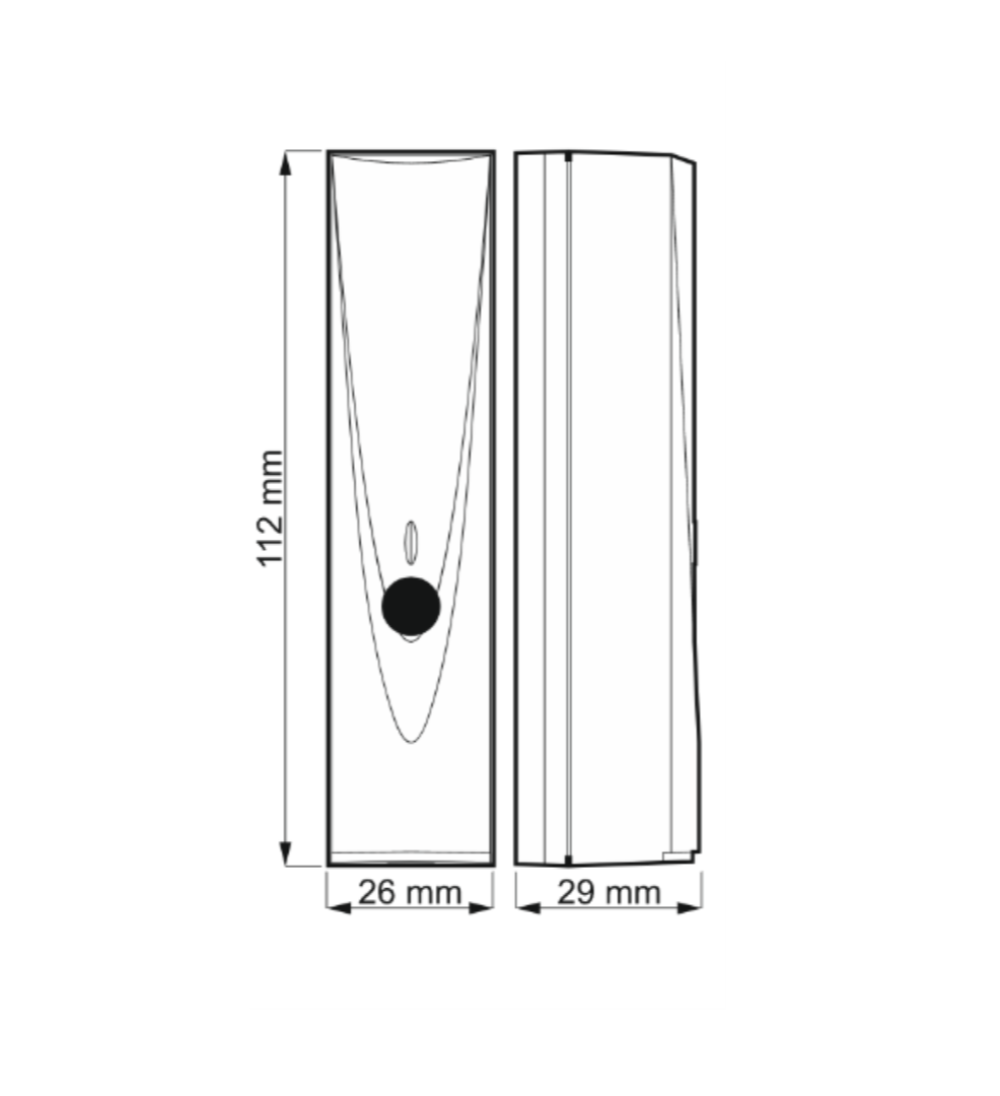

Form factor thanh mảnh 26x112mm cho phép gắn kín đáo trên cột cửa, khung cửa sổ, hoặc dải viền tường mà không ảnh hưởng thẩm mỹ. Tường plugs và vít được bao gồm trong bộ sản phẩm. MAGENTA thiết kế dành riêng cho lắp đặt trong nhà, không phù hợp ngoài trời.

Tương thích hệ thống

Hệ thống Satel

Ngõ ra NC/COM của MAGENTA kết nối trực tiếp vào zone input của tất cả panel Satel. Tương thích với:

INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, INTEGRA 256 Plus, VERSA 10, VERSA 15, PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32-WRL, PERFECTA-IP 32-WRL.

Hệ thống KNX

Ngõ ra NC kết nối vào module binary input KNX như KTE8UP (8 đầu vào) hoặc KNX-BIN24 (24 đầu vào). Tín hiệu trạng thái trở thành datapoint KNX, tích hợp vào BMS hoặc logic cảnh báo mà không cần thêm gateway.

BACnet/Modbus, Home Assistant và PLC

Kết nối vào digital input của I/O module BACnet/IP hoặc Modbus RTU để đưa tín hiệu vào hệ BMS tòa nhà thương mại. Home Assistant nhận qua GPIO hoặc input module tích hợp. PLC công nghiệp đọc trực tiếp qua digital input.

Tiêu chuẩn châu Âu và lợi thế so với cảm biến thông thường

Chứng nhận CE, tuân thủ EN50130-5 Class II theo khai báo tại satel.eu/ce. Tamper kép (mở nắp và chống bóc tường) là tính năng ít gặp ở cảm biến tầm phổ thông, phù hợp cho dự án yêu cầu auditable security. Dòng standby 5mA thấp hơn nhiều cảm biến cùng loại, giảm tải nguồn cho panel hoặc nguồn backup.

Kết luận

Cảm biến vỡ kính Satel MAGENTA phù hợp cho dự án cần vừa bảo vệ an ninh tốt vừa đảm bảo thẩm mỹ. Form factor 26x112mm gắn kín đáo trên khung cửa, vách tường, dải viền mà không gây chú ý. Tamper kép bảo vệ cả mở nắp lẫn bóc tường, đáp ứng yêu cầu audit an ninh nghiêm ngặt. Ngõ ra NC dry contact cho phép kết nối với panel Satel INTEGRA/VERSA/PERFECTA, module binary input KNX, hay bất kỳ hệ thống nào chấp nhận tín hiệu đóng/mở.

Câu hỏi thường gặp

Bật jumper TEST, cấp nguồn 12V DC tạm thời, đặt INDIGO TESTER gần kính bảo vệ và kích hoạt. Nếu MAGENTA báo alarm, vị trí lắp đạt yêu cầu. Nếu không, tăng biến trở độ nhạy hoặc đổi vị trí và test lại. Sau khi xác nhận, tắt jumper TEST, cố định đế vào tường, đấu dây thật sự và đóng nắp.

Cả hai dùng thuật toán phân tích âm thanh 2 đường cho cùng 3 loại kính. MAGENTA có form factor mỏng hơn (26x112x29mm so với 48x78x24mm), dòng standby thấp hơn (5mA so với 12,5mA), và bổ sung tamper chống bóc tường. INDIGO nhỏ gọn hơn về chiều ngang và cao, phù hợp lắp góc tường hoặc vị trí không gian hẹp theo chiều dài.

MAGENTA có thêm một contact tamper cảm nhận lực kéo khi thiết bị bị cố gắng tháo ra khỏi bề mặt. Khi bóc thiết bị, contact này hở và ngõ TMP gửi tín hiệu tamper về panel. Phân biệt với tamper mở nắp là hành vi mở nắp để can thiệp bên trong.

6m là bán kính tối đa trong điều kiện phòng lý tưởng. Với phòng rộng hơn 6m hoặc có nhiều kính, cần dùng nhiều MAGENTA hoặc phối hợp với INDIGO để đảm bảo phủ hết. Luôn test vị trí với INDIGO TESTER trước khi kết luận.

Khi jumper TEST bật, MAGENTA báo alarm chỉ với tiếng vỡ kính đơn lẻ, không cần va đập trước. Trong vận hành thực, chế độ này tăng false alarm. Phải tắt TEST để cảm biến trở về chế độ phân tích 2 đường đúng cách.

Không. MAGENTA thiết kế cho lắp đặt trong nhà. EN50130-5 Class II bảo vệ đến -10°C và 93% độ ẩm, nhưng vỏ không được chứng nhận chống nước IP. Không lắp ngoài trời hoặc nơi ẩm ướt trực tiếp.

Ngõ NC là dry contact passive, chỉ kết nối vào 1 zone input tại một thời điểm. Nếu cần xuất tín hiệu song song cho nhiều hệ thống, dùng relay mở rộng bên ngoài hoặc zone expander của panel.

Có. Jumper LED trên bo mạch, khi đặt ở vị trí OFF, tắt hoàn toàn LED indicator. Tính năng này hữu ích khi muốn giấu vị trí cảm biến hoặc tiết kiệm thêm 1-2mA điện năng.

MAGENTA là wired detector, MICRA là alarm module nhỏ gọn. MICRA có zone input wired, vì vậy kết nối MAGENTA vào MICRA hoàn toàn khả thi.
