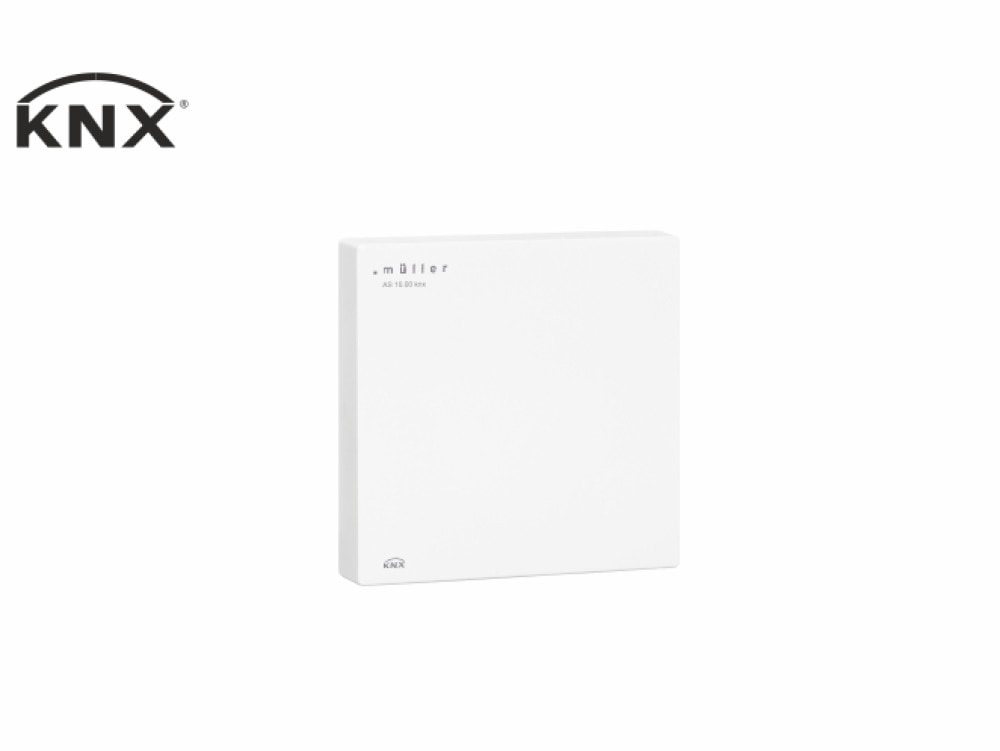

Bộ còi báo động KNX AS 10.00 Hugo Müller
Trong một hệ KNX, không phải cảnh báo nào cũng cần màn hình hay đèn nhấp nháy. Nhiều tình huống chỉ cần một tiếng bíp đủ to để người trong phòng biết có sự kiện: ngưỡng CO2 vượt mức, cảm biến rò nước báo động, hay một quy trình kỹ thuật cần chú ý. AS 10.00 knx của Hugo Müller làm đúng việc đó. Đây là còi báo tín hiệu KNX gọn, loa tích hợp sẵn, cấp nguồn qua bus, kích hoạt bằng telegram từ bất kỳ thiết bị nào trên hệ thống. Bài này phân tích nó ở góc độ kỹ sư tích hợp: làm được gì, giới hạn ở đâu, khi nào nên đưa vào spec.
AS 10.00 knx là gì và vai trò trên bus KNX
AS 10.00 knx là thiết bị phát tín hiệu âm thanh (buzzer) trên bus KNX-TP, đóng vai trò một khối ngõ ra báo hiệu. Nó không đo, không điều khiển, chỉ nhận lệnh và kêu.
Cơ chế hoạt động đơn giản. Một sự kiện trên bus, ví dụ cảm biến CO2 vượt ngưỡng hoặc đầu vào báo cháy chuyển trạng thái, gửi telegram tới group address gán cho AS 10.00 knx. Thiết bị nhận telegram và phát âm theo cấu hình đã nạp trong ETS. Toàn bộ logic điều kiện nằm ở nơi khác trên hệ thống, còn AS 10.00 knx chỉ là điểm ra âm thanh.
Điểm gọn của thiết bị là bộ phát piezo đã tích hợp trong thân, không cần đấu loa ngoài. Đây là khác biệt bản chất so với hai dòng audio còn lại của Hugo Müller: AS 10.00 knx dùng phần tử piezo chỉ phát được tiếng bíp tín hiệu, còn AS 26 và AS 36 dùng loa thật để phát giai điệu hoặc file âm thanh. Nếu bạn cần chuông cửa thông minh có giai điệu, xem AS 26.01 knx. Nếu cần phát file MP3 hay thông báo giọng nói, xem AS 36.03 knx. Hai dòng đó cần loa (bản .01/.03 phải đấu loa ngoài LA 06.10/16.10), còn AS 10.00 knx cắm bus là kêu.
Logic điều khiển và group object của AS 10.00 knx
Application program trong ETS là [AS 10.00 knx] Summer. Thiết bị chỉ nhận lệnh, không đo hay gửi trạng thái, nên danh sách group object rất gọn: 5 object, tất cả đều là Input (cờ C và W, nhận ghi từ bus).
| Object | Tên | Chức năng | Kiểu |
|---|---|---|---|
| 2 | Mute buzzer | Tạm tắt tiếng còi trong khoảng thời gian đặt trước | Input, 1 bit, DPT 1.xxx |
| 3 | Scene buzzer | Kích hoạt còi theo số scene KNX | Input, 1 byte, DPT-17 |
| 4 | Activate input function A | Kích hoạt hàm còi A | Input, 1 bit, DPT 1.xxx |
| 5 | Activate input function B | Kích hoạt hàm còi B | Input, 1 bit, DPT 1.xxx |
| 6 | Activate input function C | Kích hoạt hàm còi C | Input, 1 bit, DPT 1.xxx |
Trong ETS, mỗi hàm kích hoạt (A/B/C và scene) cấu hình độc lập được ba thứ: điều kiện bật (giá trị 0 hay 1), mức âm lượng riêng (soft/medium/loud), và kiểu thời gian. Kiểu thời gian có hai lựa chọn: Permanent (kêu liên tục tới khi bị tắt bằng object hoặc bởi một hàm ưu tiên cao hơn), hoặc chuỗi âm tự tạo bằng ba tham số thời gian bật, thời gian tắt và số lần lặp. Đây là cách AS 10.00 knx tạo ra nhịp bíp khác nhau cho từng loại cảnh báo dù không có melody dựng sẵn.
Có cơ chế ưu tiên (priority) giữa các nguồn kích hoạt, nên một cảnh báo quan trọng (ví dụ báo cháy) có thể lấn át cảnh báo nhẹ hơn đang phát. Object Mute cho phép người dùng tạm tắt tiếng trong thời gian cấu hình sẵn; hết thời gian mà điều kiện vẫn còn active thì còi kêu lại. Ngoài ra cấu hình được hành vi khi khôi phục điện áp bus (bus recovery), hữu ích để còi tự trở về trạng thái an toàn sau khi mất điện bus.
Ứng dụng thực tế của AS 10.00 knx
AS 10.00 knx hợp với các tình huống cần báo hiệu âm thanh đơn giản, không cần giai điệu hay giọng nói.
Cảnh báo môi trường là ứng dụng phổ biến nhất. Khi kết hợp với cảm biến chất lượng không khí như dòng GS 40.x hay GS 70.00 knx của Hugo Müller, AS 10.00 knx phát tiếng bíp khi CO2 hoặc bụi mịn vượt ngưỡng, nhắc người trong phòng mở cửa thông gió. Toàn bộ logic ngưỡng cấu hình trong ETS, cảm biến gửi telegram, còi kêu.
Báo động kỹ thuật trong phòng máy hoặc tủ điện cũng phù hợp. Một đầu vào từ thiết bị bên thứ ba, ví dụ cảm biến rò nước hoặc tín hiệu lỗi từ bơm, đưa vào hệ KNX qua binary input rồi kích AS 10.00 knx. Nhân viên kỹ thuật nghe tiếng còi là biết cần kiểm tra. Tương tự, khi ghép với hệ thống báo cháy và cảm biến khói, còi phát cảnh báo tức thì ngay tại khu vực.
Với hệ an ninh nhẹ trong nhà ở cao cấp, AS 10.00 knx đóng vai trò còi báo cục bộ tại phòng, bổ sung cho còi hú trung tâm. Vì phát âm ngay tại điểm lắp, nó hữu ích cho cảnh báo có định hướng vị trí. Xem thêm các kịch bản trong hệ thống ứng dụng KNX.
Biến thể và lưu ý lắp đặt
AS 10.00 knx chỉ có một phiên bản, khác với hai dòng audio còn lại vốn tách bản có loa và không loa. Vì dùng bộ phát piezo tích hợp, bạn không phải mua thêm loa LA 06.10 hay LA 16.10. Đây là điểm cần nhớ khi so sánh giá: AS 10.00 knx nhìn có vẻ chỉ là buzzer, nhưng nó là bộ trọn gói cắm bus là chạy. Đổi lại, phần tử piezo chỉ phát tiếng bíp tín hiệu, không tái tạo được giai điệu hay giọng nói như dòng loa thật.

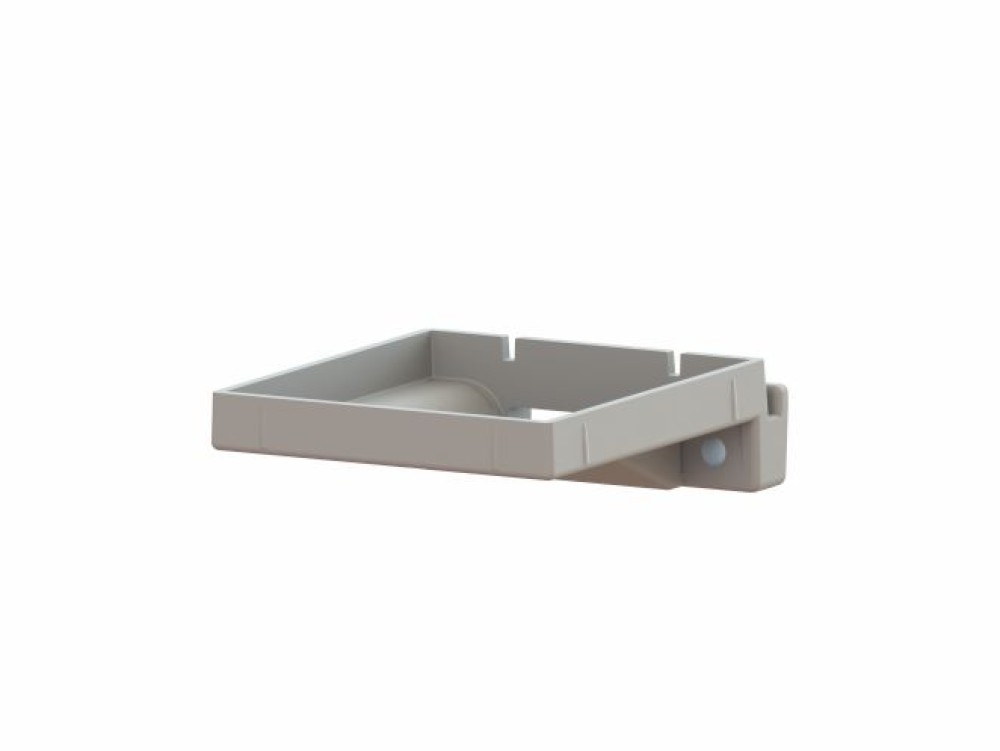

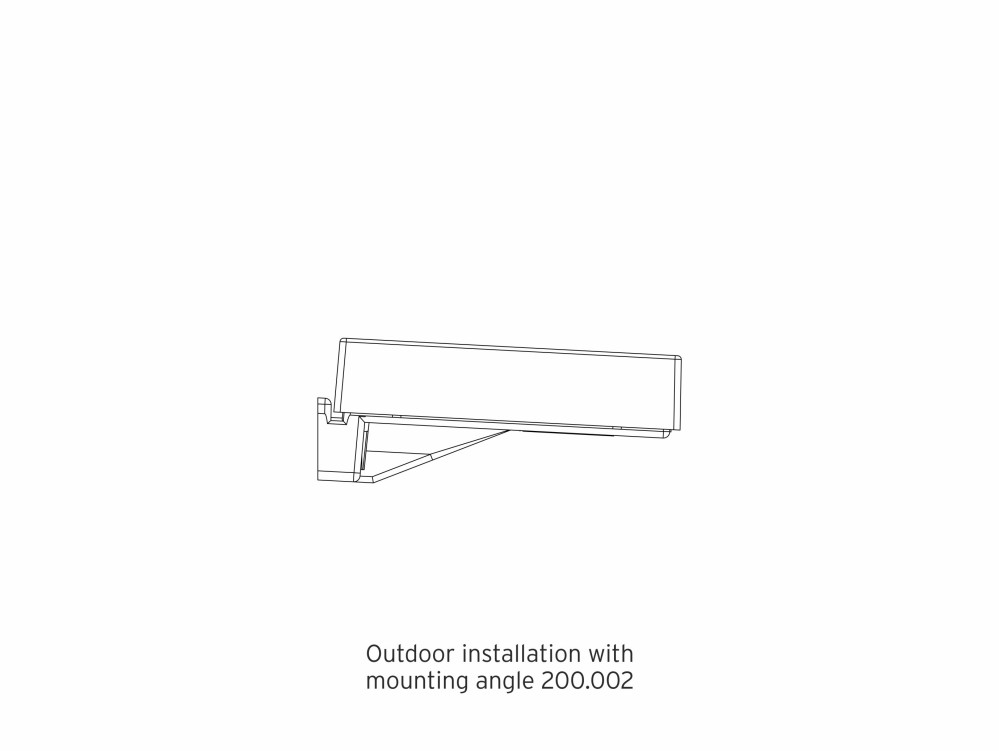

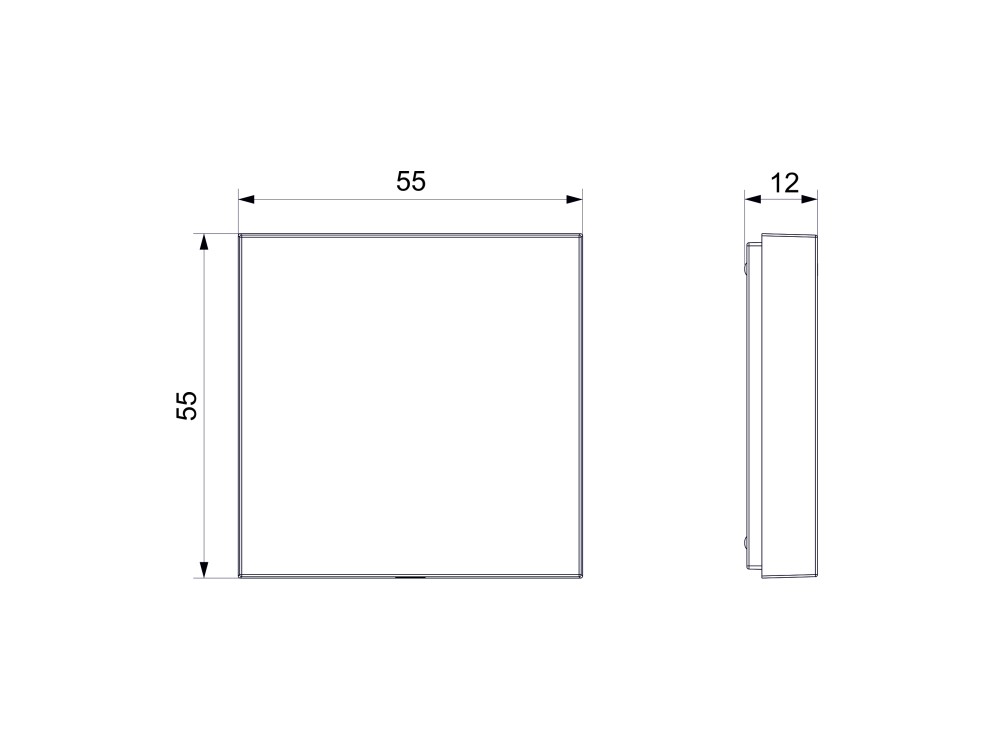

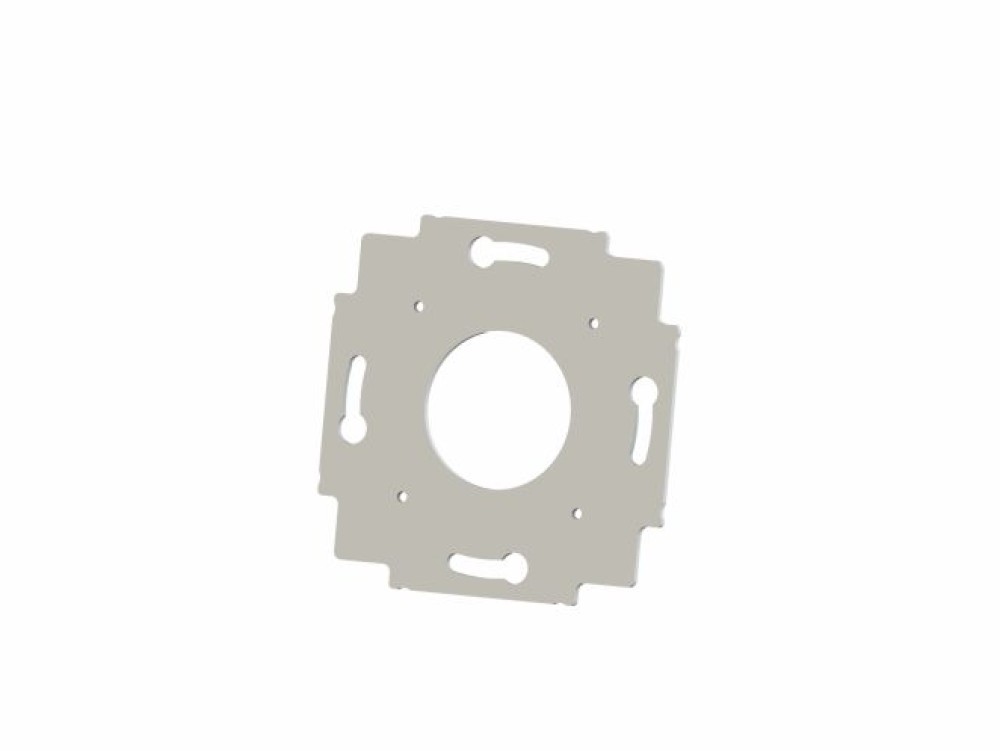

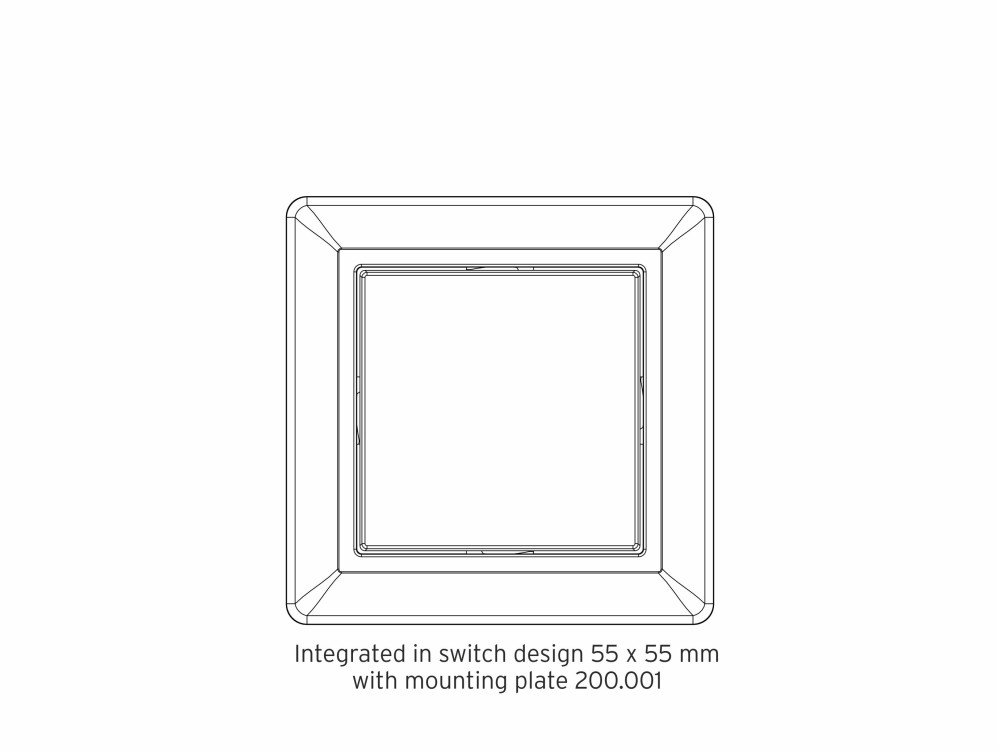

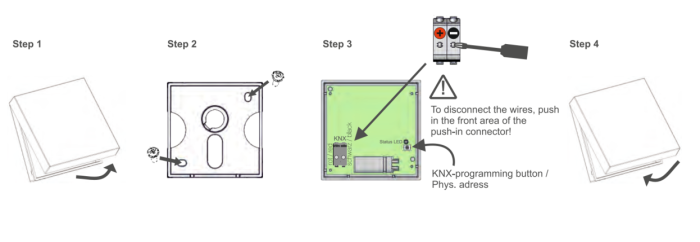

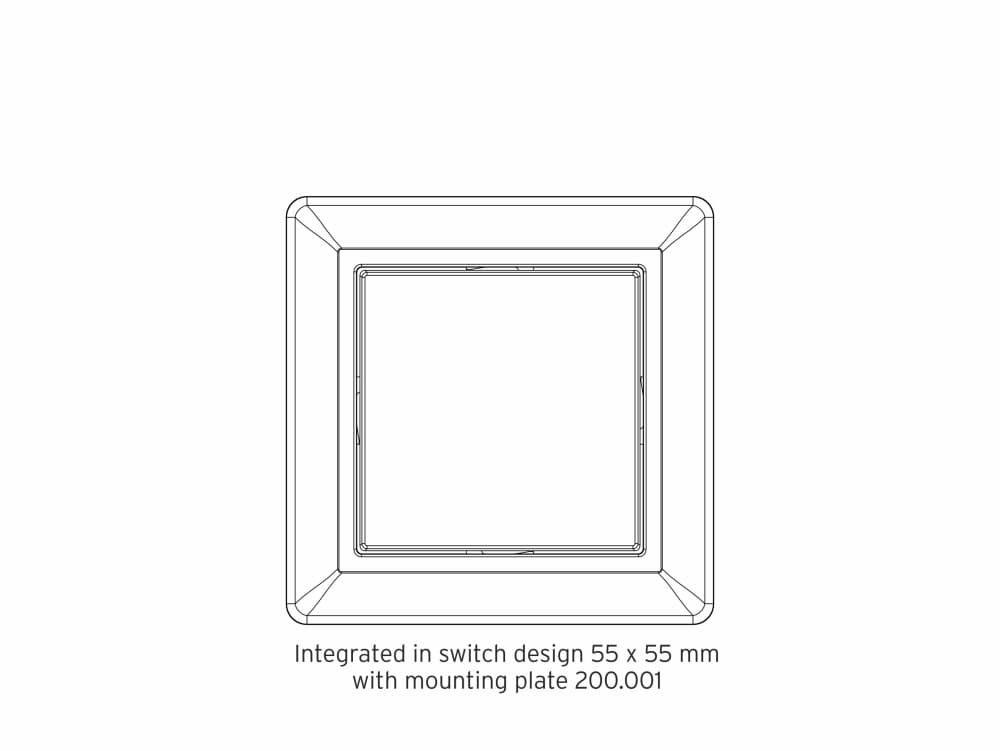

Về lắp đặt, cấp bảo vệ mặc định IP X1, chỉ dùng trong nhà khô ráo. Muốn đạt IP X4 để chịu tia nước nhẹ, phải lắp với mounting angle (phụ kiện 200.002). Thiết bị vừa khung công tắc 55x55mm nên đồng bộ mặt bằng với các thiết bị điện khác. Nhiệt độ hoạt động -10 đến +45 độ C, cấu hình toàn bộ qua ETS.
Khi nào nên và không nên chọn AS 10.00 knx
Nên chọn AS 10.00 knx khi:
- Cần báo hiệu âm thanh đơn giản, chỉ tiếng bíp là đủ, không cần giai điệu hay giọng nói.
- Muốn thiết bị trọn gói cắm bus là kêu, không phải mua loa ngoài.
- Vị trí lắp cần gọn, vừa khung công tắc 55x55mm.
- Kích hoạt từ sự kiện KNX như cảm biến CO2, báo cháy, báo động kỹ thuật.
Không nên chọn khi:
- Cần chuông cửa có giai điệu, khi đó dùng AS 26.01 hoặc AS 26.11 knx.
- Cần phát file MP3 hay thông báo giọng nói tùy chỉnh, khi đó dùng AS 36.03 hoặc AS 36.13 knx.
- Cần âm lượng lớn phủ không gian rộng, khi đó cân nhắc dòng có loa ngoài LA 16.10.
Kết luận
AS 10.00 knx là mảnh ghép nhỏ nhưng hay bị bỏ quên trong thiết kế KNX: một điểm ra âm thanh để hệ thống có thể báo cho người dùng bằng tiếng, không chỉ bằng đèn hay app. Điểm mạnh của nó là trọn gói, loa tích hợp, cấp nguồn qua bus, dòng dưới 12 mA. Khi cần báo hiệu đơn giản mà không muốn phức tạp hóa bằng loa ngoài, đây là còi báo tín hiệu KNX gọn và đủ dùng. Cần giai điệu hoặc MP3 thì nhìn sang AS 26 và AS 36. Liên hệ đội kỹ thuật KNXStore để tư vấn cấu hình theo dự án.
