Module công tắc KNX EA 36.32 là gì?
Module công tắc KNX EA 36.32 là thiết bị chạy trên bus KNX TP, nhận tín hiệu từ 3 đầu vào cấu hình được và xuất qua 2 đầu ra binary, mang lại khả năng tích hợp công tắc thường, tiếp điểm khô vào hệ KNX mà không cần thay thế bằng thiết bị KNX chuyên dụng nhờ cơ chế chuyển đổi tín hiệu vật lý thành group object trên bus.
Hugo Müller xếp thiết bị này vào nhóm "Pushbutton interfaces" thuộc dòng sản phẩm KNX TP mở rộng (further KNX TP products) và đặt tên chính hãng tiếng Anh là "Universal Interface". Trong thực tế triển khai, thiết bị thường được gọi là module công tắc KNX vì chức năng cốt lõi là nhận tín hiệu công tắc thường và chuyển thành lệnh KNX, khác với các cảm biến chuyên dụng chỉ đo trực tiếp một đại lượng cố định.
Vì sao gọi là module universal thay vì thiết bị chuyên dụng? Vì vai trò cụ thể của từng input và output không cố định theo phần cứng, mà do người thiết kế cấu hình qua ETS. Mỗi input có thể dùng cho switching hoặc dimming tùy nhu cầu thực tế của dự án, không phải cấu hình cứng từ nhà sản xuất.
Sơ đồ đấu nối 6 terminal

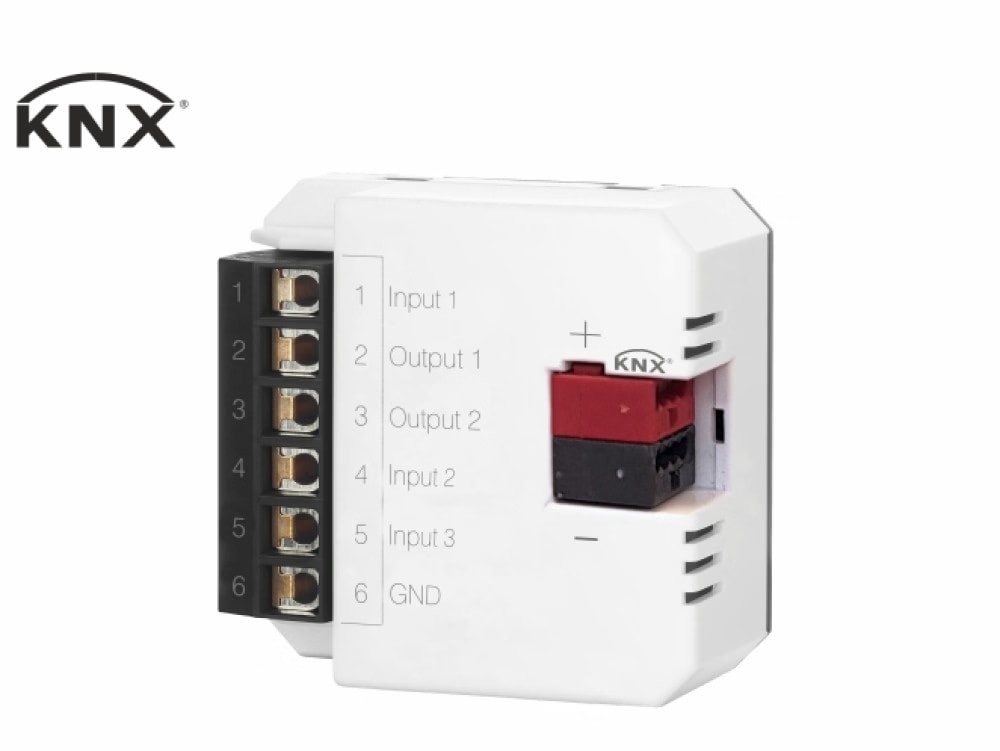

Thiết bị có 6 terminal theo đúng nhãn in trên mặt trước:
| Terminal | Nhãn | Chức năng |
|---|---|---|
| 1 | Input 1 | Đầu vào nhị phân, dùng cho công tắc hoặc tiếp điểm khô |
| 2 | Output 1 | Đầu ra, cấu hình được thành LED-driver hoặc open-collector |
| 3 | Output 2 | Đầu ra, cấu hình được thành LED-driver hoặc open-collector |
| 4 | Input 2 | Đầu vào nhị phân, dùng cho công tắc hoặc tiếp điểm khô |
| 5 | Input 3 | Đầu vào nhị phân, dùng cho công tắc hoặc tiếp điểm khô |
| 6 | GND | Chân chung cho toàn bộ input và output |

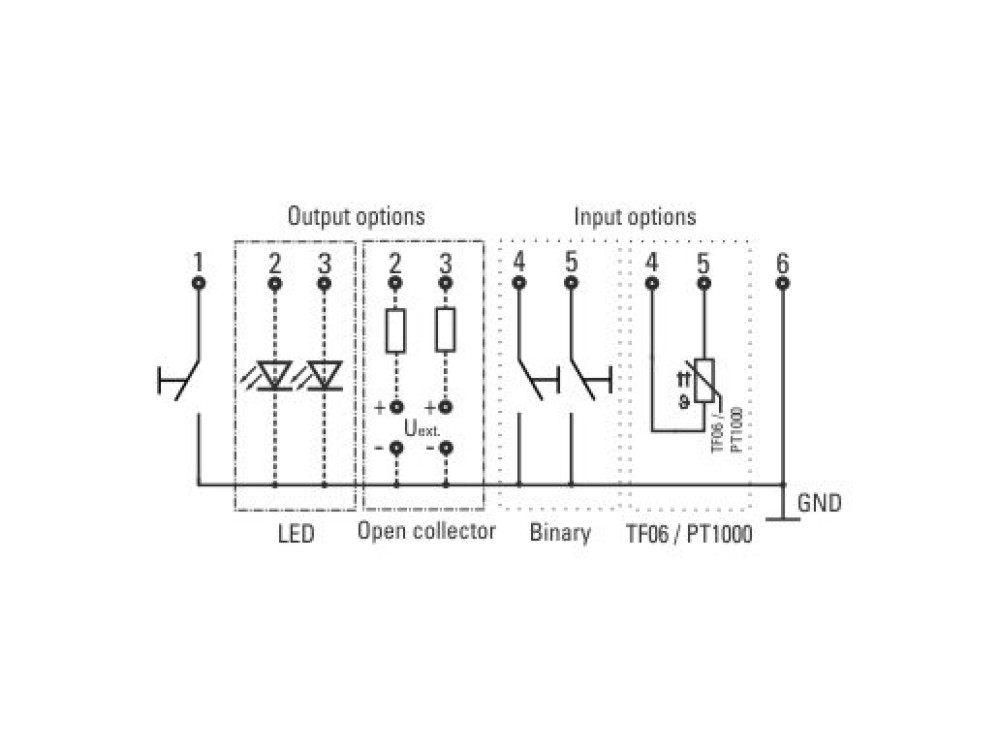

Sơ đồ trong datasheet thể hiện rõ nhóm "Output options" tại terminal 2, 3, cho phép chọn cấu hình LED-driver, phù hợp để nối trực tiếp đèn báo LED trên công tắc cơ, hoặc open-collector, phù hợp để đóng ngắt tải nhỏ hoặc kích cuộn dây relay trung gian.
Output LED-driver và open-collector khác nhau ở điểm nào? LED-driver giới hạn dòng dưới 3 mA, đủ để nuôi trực tiếp đèn LED báo trạng thái nhỏ trên mặt công tắc mà không cần điện trở hạn dòng ngoài. Open-collector chịu được điện áp cấp ngoài tối đa 50V DC và dòng tối đa 80 mA, phù hợp hơn khi cần đóng ngắt tải lớn hơn LED, ví dụ cuộn hút relay 24V DC hoặc tín hiệu logic cho hệ thống khác ngoài KNX.
Ứng dụng thực tế khi lên phương án tích hợp

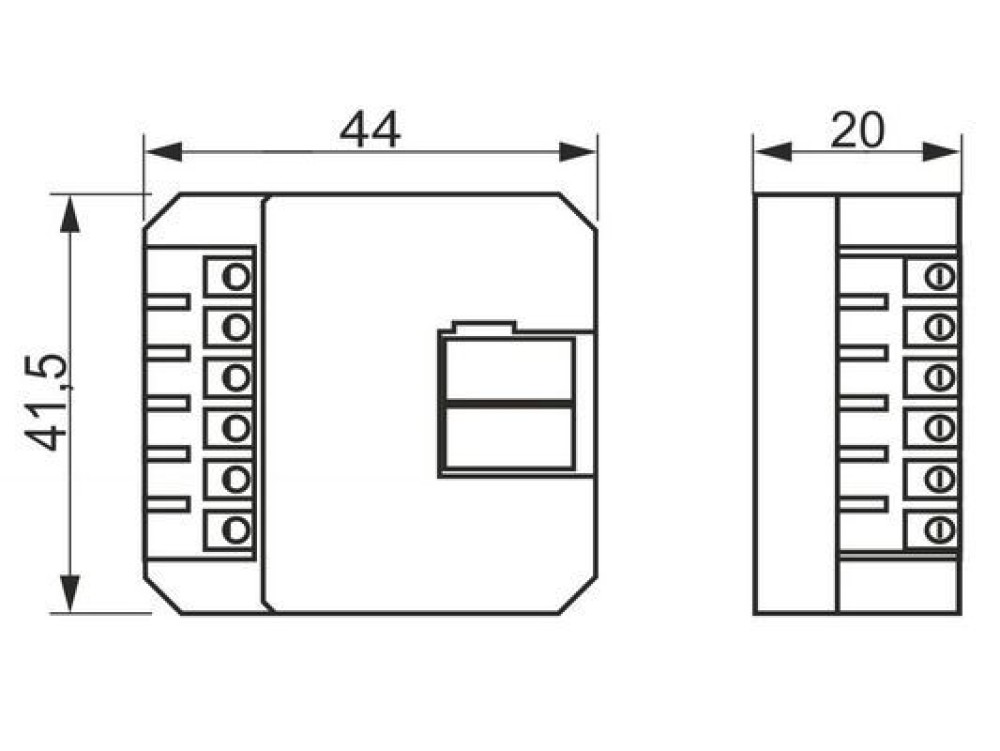

Module công tắc KNX EA 36.32 phù hợp nhất cho các dự án cải tạo còn giữ lại công tắc cơ hoặc tiếp điểm cửa đã lắp sẵn, không muốn thay toàn bộ bằng thiết bị KNX chuyên dụng chỉ để đưa vào hệ BMS. Kích thước nhỏ 41,4 x 44 x 20 mm giúp thiết bị giấu gọn trong hộp âm sau công tắc hoặc trong hộp đấu nối gần vị trí cần tích hợp, không chiếm thêm không gian đáng kể trên mặt tường.
Một ứng dụng thực tế phổ biến là dùng module này để nhận tín hiệu từ nút nhấn gọi cứu hộ, tiếp điểm cửa hoặc công tắc cơ còn lại từ hệ cũ, đồng thời dùng 2 output để điều khiển đèn báo LED hoặc kích relay trung gian cho hệ thống liên quan, tất cả xử lý qua đúng 1 thiết bị nhỏ gọn thay vì lắp riêng nhiều module binary input/output khác nhau.
