Nút nhấn KNX điều khiển và hiển thị nhiệt độ phòng TS 57.00 / TS 58.00 Hugo Muller

Nút nhấn KNX điều khiển nhiệt độ phòng Hugo Müller TS 57.00 / TS 58.00 knx2

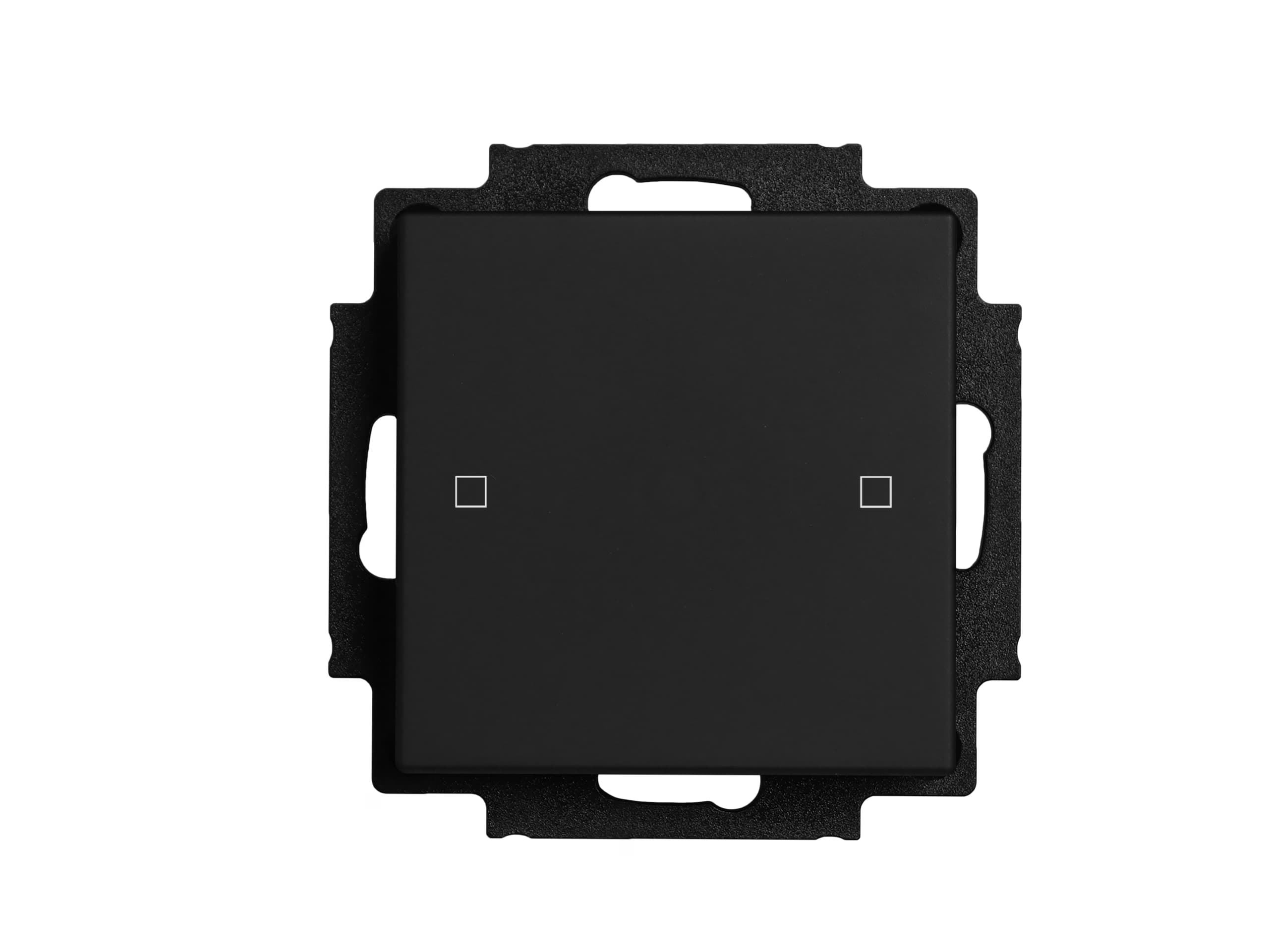

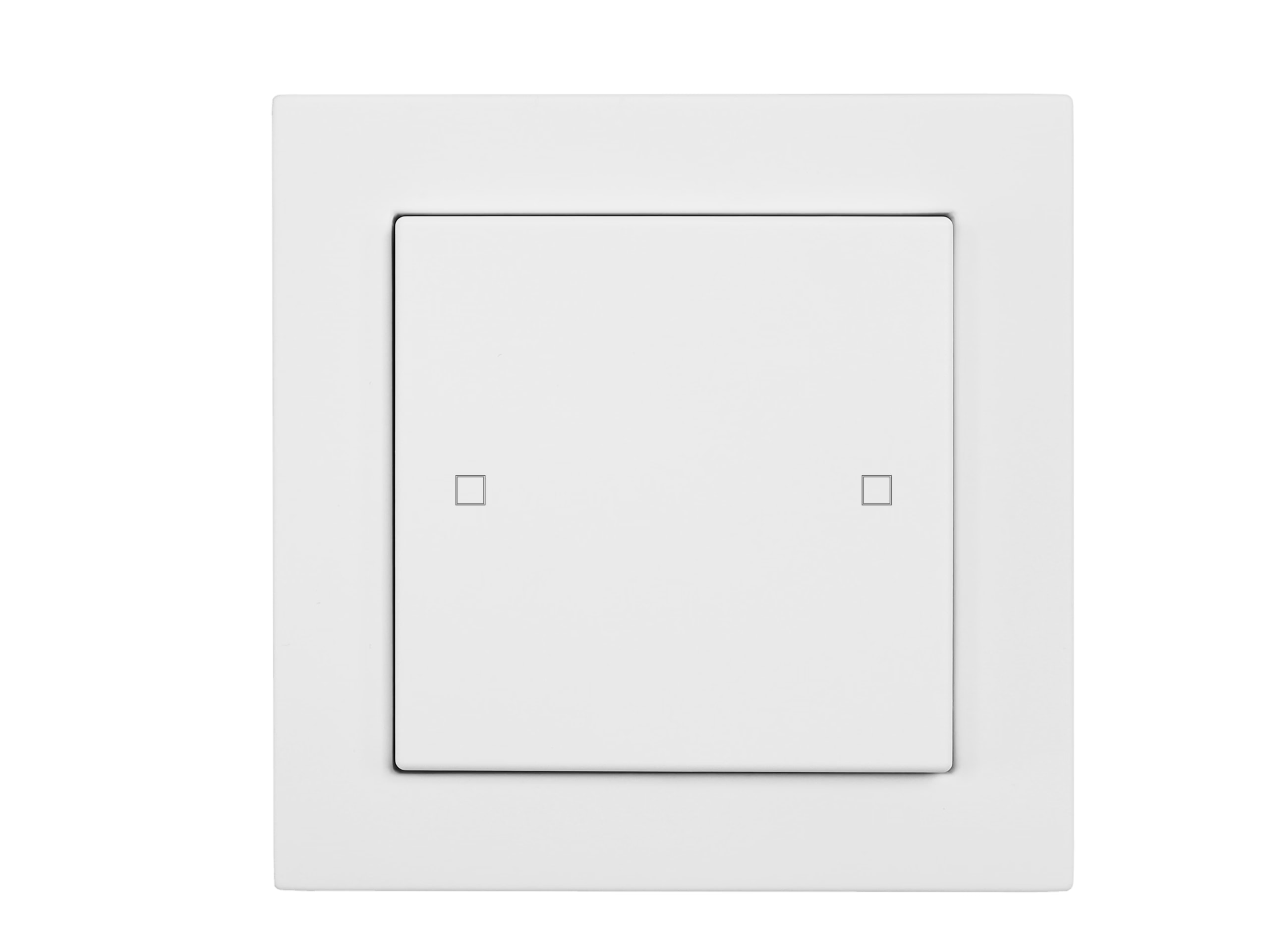

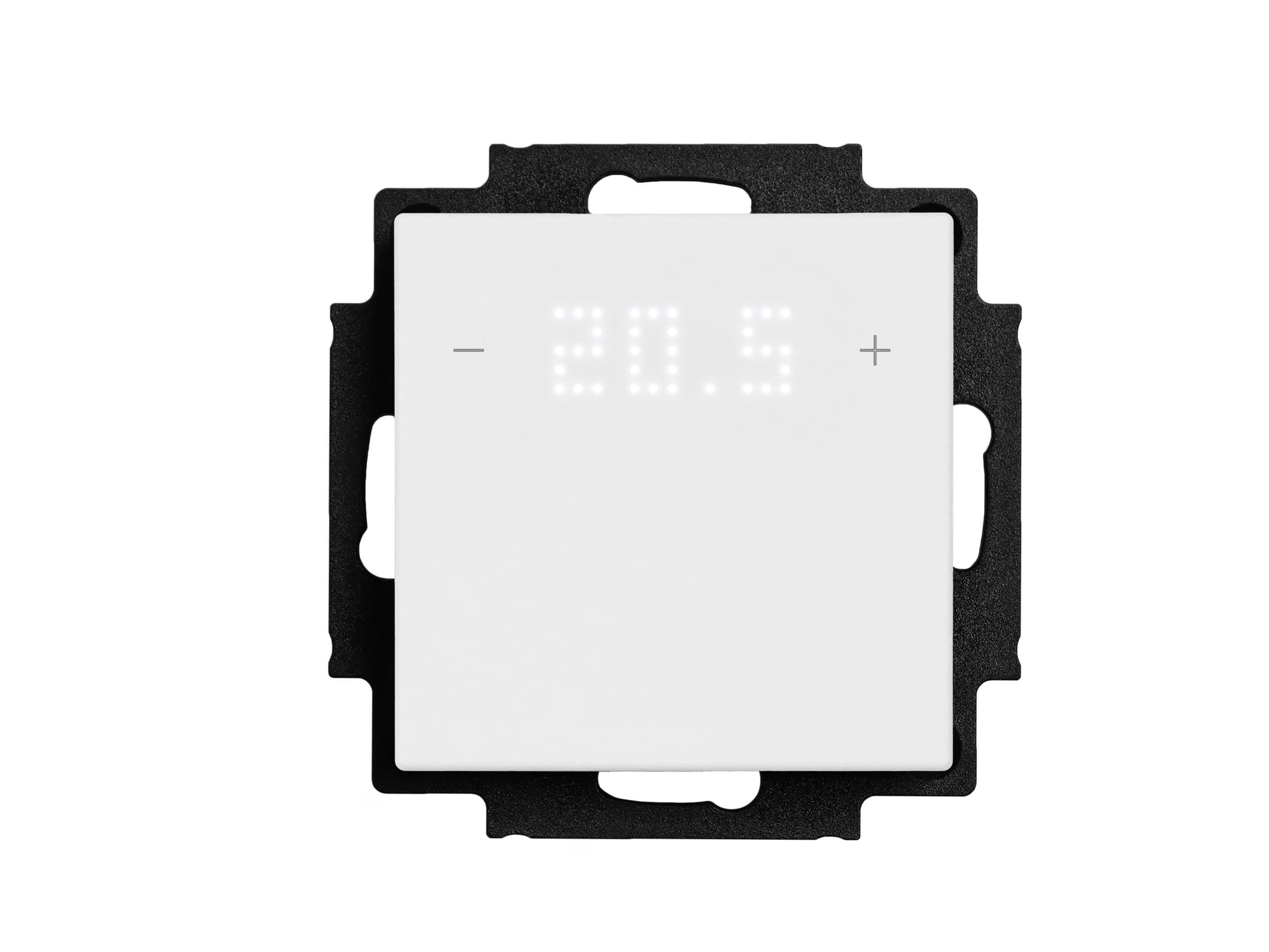

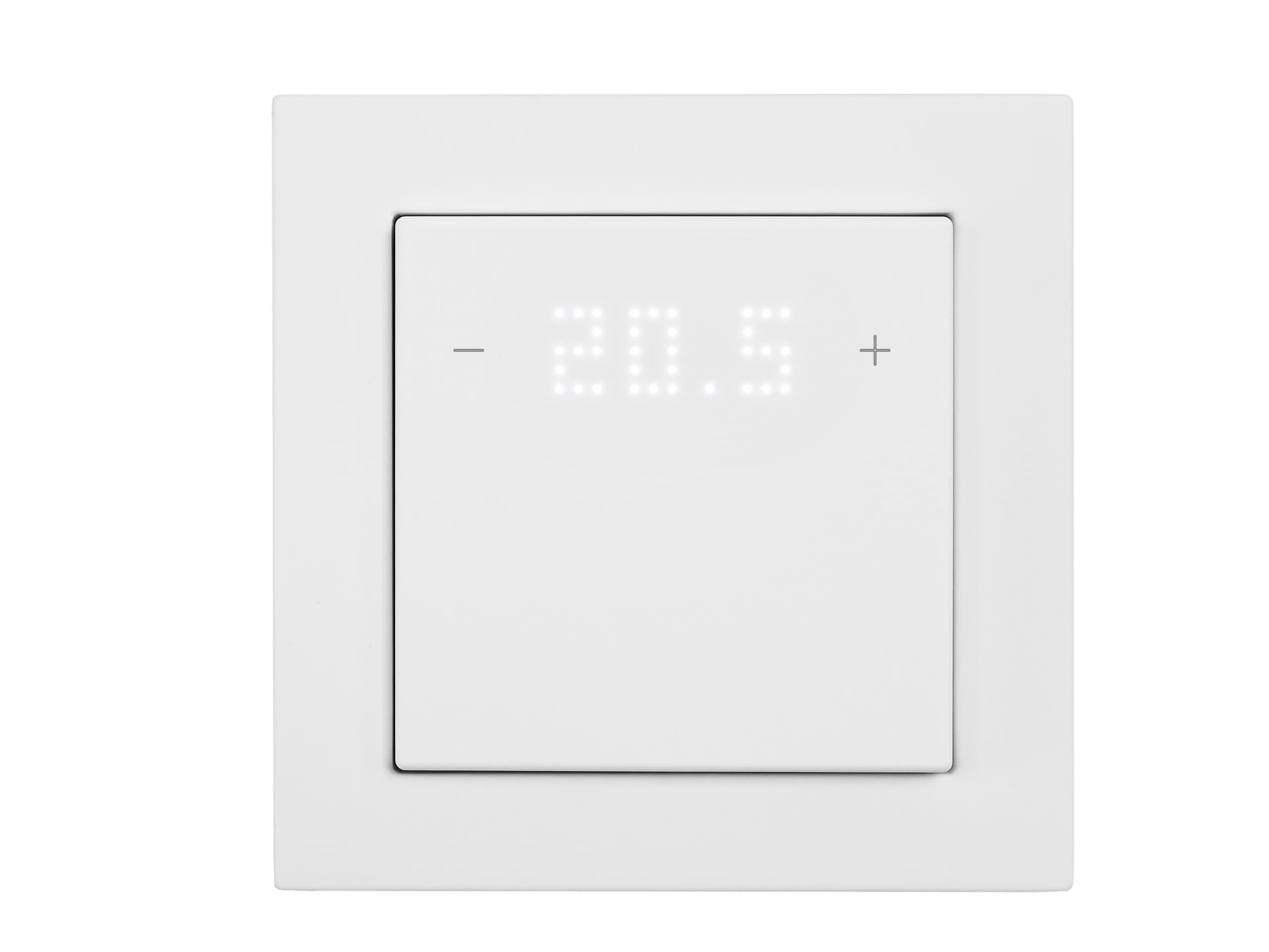

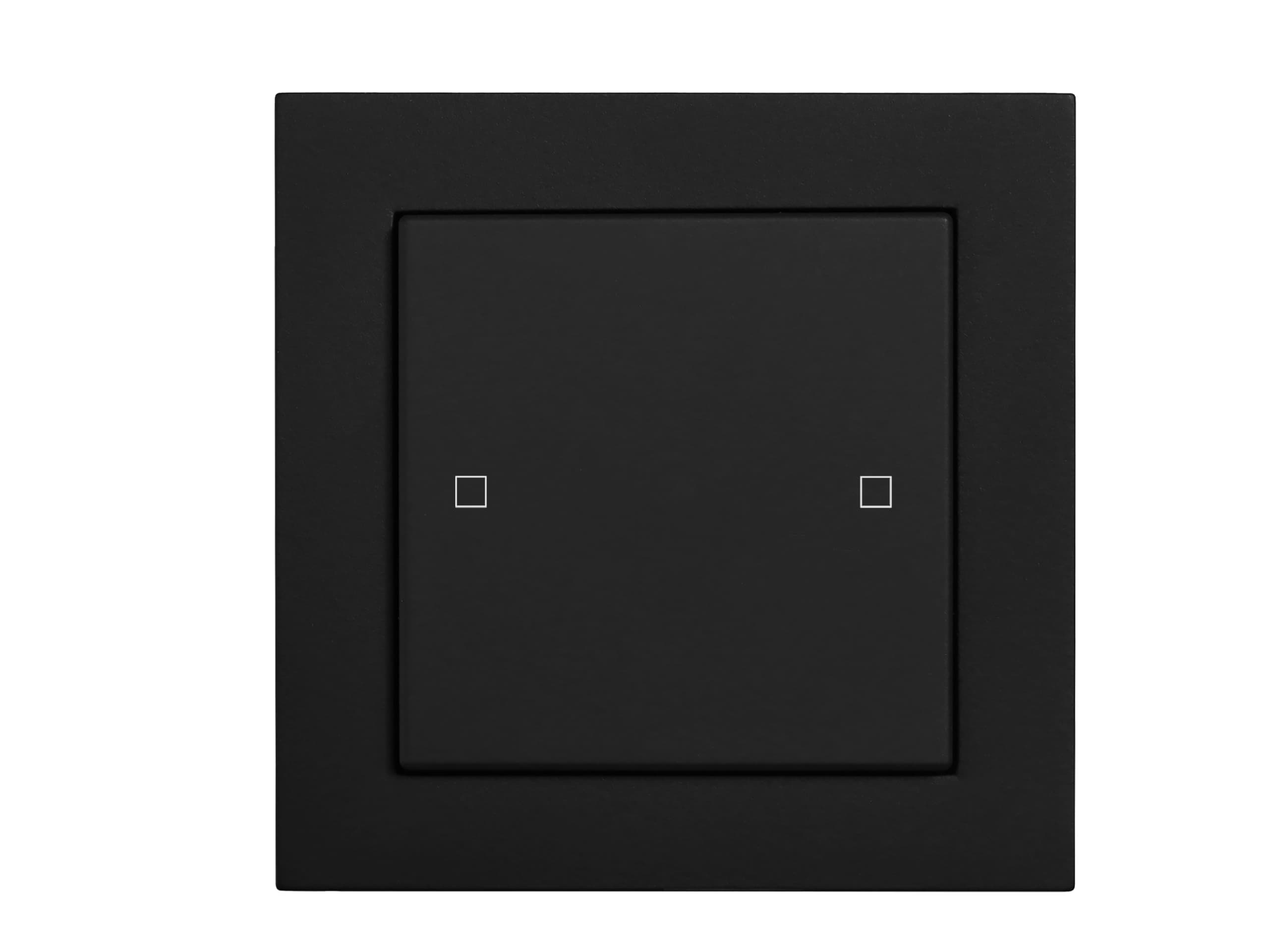

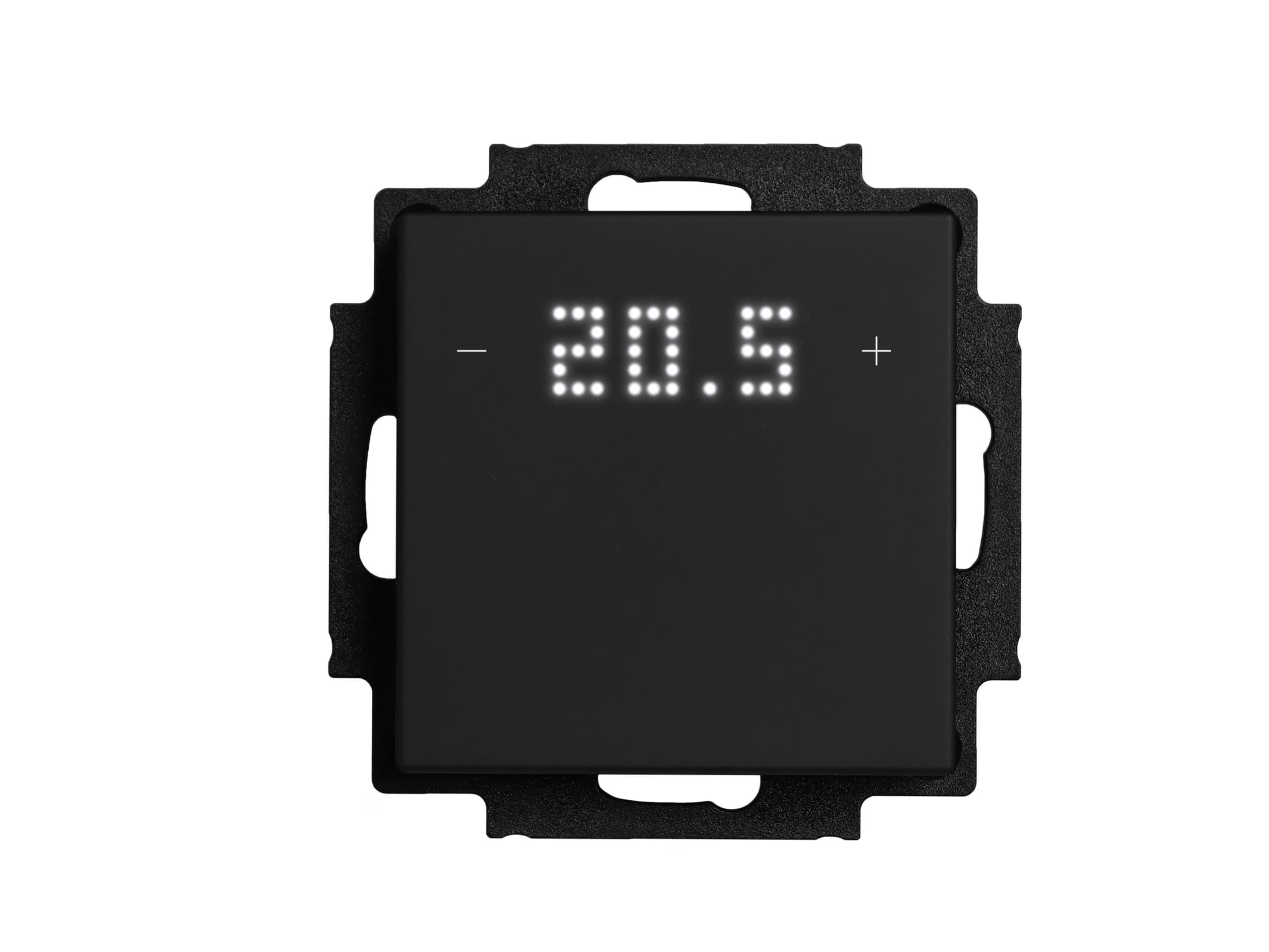

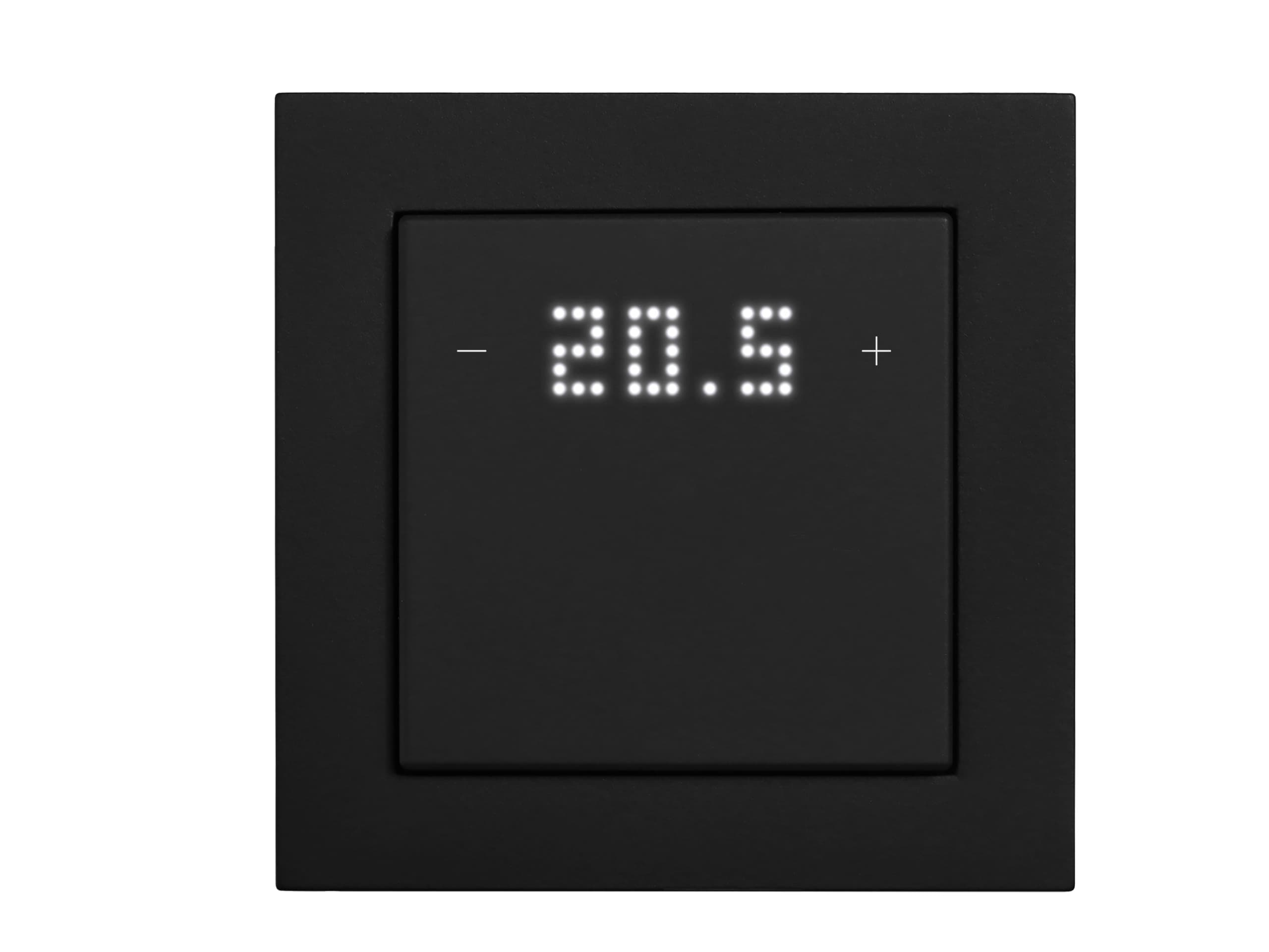

Nút nhấn KNX điều khiển nhiệt độ phòng Hugo Müller TS 57.00 / TS 58.00 knx2 là thiết bị gắn tường 55 mm, gom nhiều chức năng vào một điểm lắp trên hệ thống KNX. Thiết bị tự đo nhiệt độ trong dải 0 đến 50 °C, chạy 2 bộ điều khiển nhiệt độ độc lập, đồng thời có 3 ngõ vào nhị phân, 3 ngõ ra 0 đến 10 V và hỗ trợ dimming RGB, RGBW, Tunable White. Thiết bị hỗ trợ KNX Secure và có thể cập nhật firmware. Dòng này gồm hai model, TS 57.00 với 2 phím trung tính và TS 58.00 có màn hiển thị setpoint nhiệt độ. Mỗi model có màu trắng (W) và đen (B), tổng cộng 4 SKU là TS 57.00 W, TS 57.00 B, TS 58.00 W và TS 58.00 B.

Nút nhấn KNX TS 57.00 và TS 58.00 knx2 là gì

Nút nhấn KNX TS 57.00 và TS 58.00 knx2 là thiết bị đầu cuối KNX của Hugo Müller, kết hợp phím cảm ứng, cảm biến nhiệt độ và bộ điều khiển nhiệt độ phòng, cho phép điều khiển sưởi, làm mát, đóng cắt và dimming tại một vị trí nhờ nguồn cấp trực tiếp từ bus KNX và chương trình ứng dụng cấu hình trong ETS.

Theo hardware manual, các phím của dòng này là phím cảm ứng (touch buttons) và có thể lập trình riêng từng phím theo nhu cầu. Hai model dùng chung nền tảng phần cứng và khác nhau ở phần hiển thị, được so sánh ở mục bên dưới.

Tính năng nổi bật

Điều khiển nhiệt độ phòng

Thiết bị có cảm biến nhiệt độ với dải đo 0 đến 50 °C và chạy 2 bộ điều khiển nhiệt độ riêng biệt qua KNX. Mỗi bộ hỗ trợ điều khiển sưởi và điều khiển làm mát theo hai kiểu là 2 điểm và PI, và có thể kết hợp tối đa 4 giá trị cảm biến để tính toán. Người dùng chỉnh tay setpoint nhiệt độ trong khoảng cộng trừ 5 độ, với bước chỉnh cấu hình được trong ETS. Thiết bị còn có chức năng Party, gửi giá trị nhiệt độ lên bus và phát cảnh báo (alarms).

Khi cần đo nhiệt độ tại vị trí khác, thiết bị có 1 ngõ vào cấu hình cho cảm biến nhiệt độ ngoài thông dụng, ví dụ phụ kiện TF06 mà Hugo Müller liệt kê kèm sản phẩm.

Ngõ vào nhị phân và ngõ ra 0 đến 10 V

Thiết bị có 3 ngõ vào nhị phân và 3 ngõ ra analog 0 đến 10 V. Theo hardware manual, các ngõ ra này chỉnh được tự do, với dòng ra tối đa 2 mA và điện trở tải tối thiểu 5 kΩ. Nói cách khác, đây là ngõ ra tín hiệu điều khiển công suất thấp, cần đấu vào thiết bị nhận tín hiệu 0 đến 10 V phù hợp.

Dimming RGB, RGBW và Tunable White

Thiết bị hỗ trợ chức năng dimming RGB, RGBW và Tunable White, giúp một điểm điều khiển trên tường xử lý được cả chiếu sáng màu và chiếu sáng thay đổi nhiệt độ màu.

Các chức năng KNX khác

Ngoài điều khiển nhiệt độ, thiết bị thực hiện các chức năng đóng cắt, điều khiển rèm và cửa cuốn, dimming, cảnh (scenes), gửi giá trị và logic function, cùng nhiều chức năng khác theo mô tả của nhà sản xuất.

KNX Secure và cập nhật firmware

Thiết bị hỗ trợ KNX Secure và có thể cập nhật firmware, nên có thể nâng cấp sau khi lắp đặt. Chương trình ETS của Hugo Müller được mô tả là có cấu trúc rõ ràng, giúp việc cấu hình thuận tiện hơn.

Lợi ích khi đưa vào hệ thống KNX

Một thiết bị 55 x 55 mm thay thế cho nhiều thiết bị riêng lẻ, giúp tiết kiệm vị trí lắp trên tường và giảm số thiết bị cần cấu hình trong ETS. Thiết bị lắp vừa các dòng mặt công tắc 55 mm phổ biến, nên dễ đồng bộ với thiết kế nội thất đã chọn. Việc có sẵn ngõ vào cảm biến ngoài và ngõ ra 0 đến 10 V giúp mở rộng chức năng mà không cần thêm module.

So sánh TS 57.00 knx2 và TS 58.00 knx2

Các thông số kỹ thuật còn lại giống nhau giữa hai model, và hai SKU W và B của cùng một model chỉ khác màu vỏ.

Tương thích mặt công tắc 55 mm

Thiết bị lắp vừa các dòng mặt công tắc 55 x 55 mm của nhiều hãng. Khung (frame) không kèm theo thiết bị, khách cần chọn mua riêng.

Lưu ý lắp đặt và cấu hình ETS

Việc lắp đặt và đấu nối phải do người có chuyên môn về điện thực hiện. Thiết bị chỉ được nối vào điện áp bus KNX phù hợp (điện áp danh định 29 V), không dùng ngoài trời hoặc trong phòng ẩm ướt, và không dùng cho các nhiệm vụ liên quan đến an toàn như cửa thoát hiểm hay thiết bị phòng cháy chữa cháy.

Quy trình lắp gồm bốn bước theo manual: mở vỏ bằng cách kéo khung cùng mặt trước ra khỏi thiết bị, nối bus bằng đầu nối KNX và nối các ngõ vào, ra vào khối push-in nếu cần, bắt vít mặt sau vào hộp đế âm tường, rồi lắp lại khung và mặt trước. Sau lần khởi động đầu tiên, thiết bị cần tối đa 2 phút để cảm biến gửi giá trị đầu tiên.

Chương trình ứng dụng ETS và firmware dùng chung cho cả họ gồm 14 model, trong đó có TS 57.00 và TS 58.00. Để vào chế độ lập trình, giữ vùng được đánh dấu trên thiết bị khoảng 5 giây cho đến khi các LED trạng thái nhấp nháy. Để reset về cài đặt gốc, giữ vùng được đánh dấu khoảng 15 giây cho đến khi các LED ngừng nhấp nháy và sáng liên tục.
