Q: TS 57.11 khác TS 58.11 knx ở điểm nào?

TS 57.11 knx4 có 4 nút và không màn hình. TS 58.11 knx6 có 6 nút kèm màn hình hiển thị nhiệt độ và cho chỉnh setpoint tại chỗ. Phần cảm biến, RTC, ngõ ra và bảo mật của hai bản tương tự nhau.

Q: Hai mã này đo được những gì?

Chỉ đo nhiệt độ, có thể nhận thêm một điểm nhiệt độ ngoài qua input. Không đo CO2 hay độ ẩm; cần các đại lượng đó thì dùng dòng GS 67/68.

Q: TS 57.11/58.11 điều khiển được van hoặc quạt trực tiếp không?

Được. Cả hai có 3 ngõ ra analog 0-10V, mỗi ngõ chịu dòng tối đa 2 mA và cần tải tối thiểu 5 kΩ, gán cho van sưởi, van làm mát hoặc quạt EC.

Q: Nút cảm ứng có phải liên kết thủ công từng group object không?

Không. Bề mặt nút được tự gán sau khi chọn chức năng trong ETS. Lệnh thực tế nằm ở khối Functions, chỉ cần chọn input nguồn và object khóa.

Q: Hai mã có cần khung công tắc riêng không?

Có. Khung không kèm theo thiết bị, cần đặt riêng theo hệ khung 55x55 của dự án.

Q: TS 57.11/58.11 cần bộ nguồn riêng không?

Không. Cấp nguồn qua bus KNX, dòng dưới 12,5 mA. KNX Secure cần ETS 5.5 trở lên và khóa FDSK khi commissioning.

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller slide 0

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller slide 1

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller slide 2

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller slide 3

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller slide 4

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller slide 5

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller slide 6

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller slide 7

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller slide 8

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller slide 9

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller slide 10

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller slide 11

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller thumb 0

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller thumb 1

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller thumb 2

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller thumb 3

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller thumb 4

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller thumb 5

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller thumb 6

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller thumb 7

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller thumb 8

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller thumb 9

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller thumb 10

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller thumb 11

Thương hiệu	Hugo Müller
SKU	TS 57.11W

Màn Hình

Không Có

Màu Sắc

Trắng Đen

Liên hệ để nhận báo giá

Out of stock

Mô tả

Thông số	Giá trị
Nguồn cấp	Qua điện áp bus KNX (cấp nguồn từ bus)
Dòng tiêu thụ bus	< 12,5 mA
Cảm biến	Nhiệt độ (dải 0...+50 độ C)
Nút cảm ứng	TS 57.11: 4 nút (2 đèn + 2 rèm); TS 58.11: 6 nút (2 nhiệt + 2 đèn + 2 rèm)
Màn hình	TS 58.11 có (75-segment); TS 57.11 không
Đầu vào	3 binary input; 1 input cấu hình làm cảm biến nhiệt độ ngoài
Đầu ra	3 ngõ ra analog 0-10 V (max 2 mA, tải tối thiểu 5 kΩ)
Vòng điều khiển nhiệt độ	2 RTC, nhận tối đa 4 sensor value
Chức năng nút	Switching, dimming (RGB/RGBW/Tunable White), blind/shutter, scene, value, logic
Nhiệt độ môi trường cho phép	0...+50 độ C

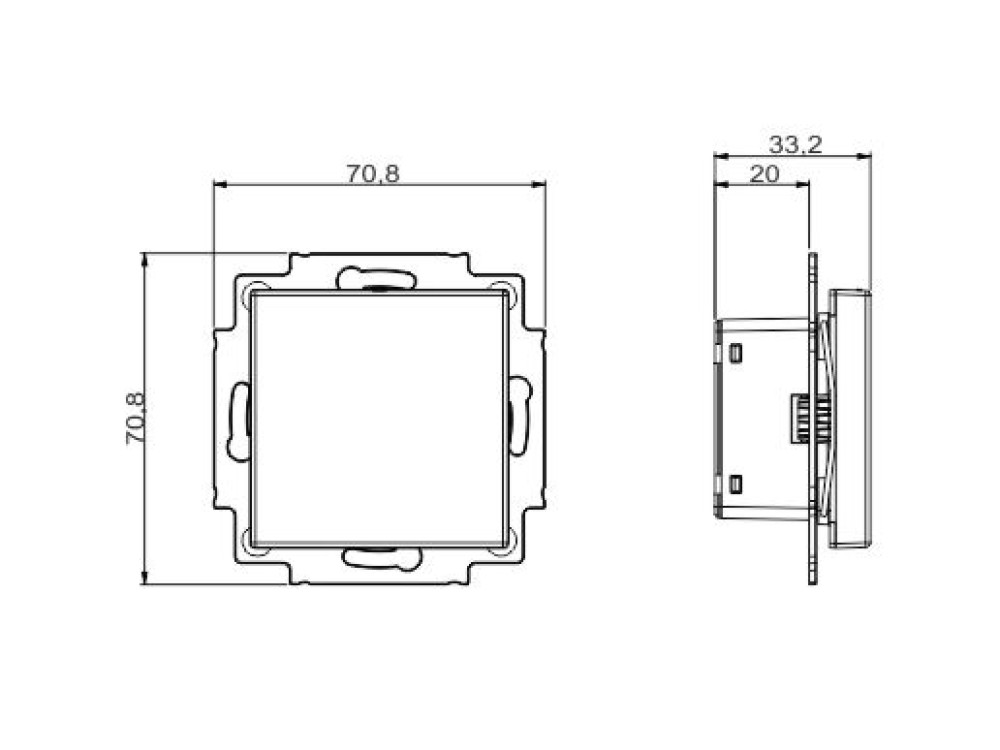

Kích thước	55 x 55 mm (mặt), lắp âm tường
Cấp bảo vệ IP	IP20 (DIN EN 60529)

Thông tin sản phẩm

Công tắc cảm ứng KNX TS 57.11/58.11 Hugo Müller

Một mặt công tắc trong phòng KNX nên làm được nhiều hơn bật tắt đèn. Nếu gộp được điều khiển đèn, rèm và cả đo nhiệt độ vào một thiết bị thì tường gọn mà chức năng vẫn đủ. TS 57.11 và TS 58.11 knx của Hugo Müller là hai công tắc cảm ứng KNX cùng dòng làm đúng việc đó, khác nhau ở chỗ có hay không có màn hình. Bài này phân tích cả hai cho kỹ sư tích hợp và chỉ rõ khi nào chọn bản nào.

TS 57.11 và TS 58.11 knx là gì

TS 57.11 và TS 58.11 knx là nút nhấn cảm ứng (push-button) tích hợp cảm biến nhiệt độ, chạy trên bus KNX-TP, hỗ trợ KNX Secure, lắp âm tường vừa khung công tắc 55mm. Cả hai vừa là giao diện điều khiển cảm ứng, vừa là cảm biến kiêm bộ điều nhiệt phòng.

Nút cảm ứng gửi lệnh KNX khi chạm, gán được các chức năng switching, dimming, blind/shutter, scene, value và logic trong ETS. Cảm biến nhiệt độ tích hợp chạy tối đa hai vòng điều khiển nhiệt độ, nhận thêm cảm biến ngoài qua input. Cả hai bản đều có 3 ngõ ra analog 0-10V điều khiển van hoặc quạt EC trực tiếp và 3 binary input cho nút hoặc tiếp điểm ngoài.

TS 58.11 có màn hình, TS 57.11 thì không

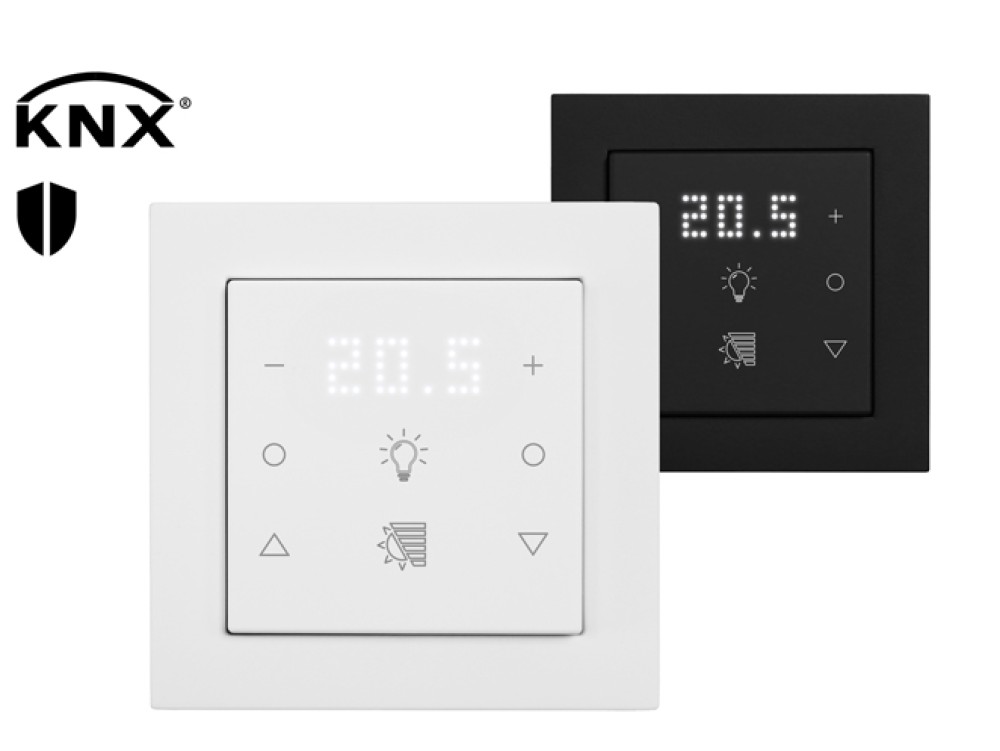

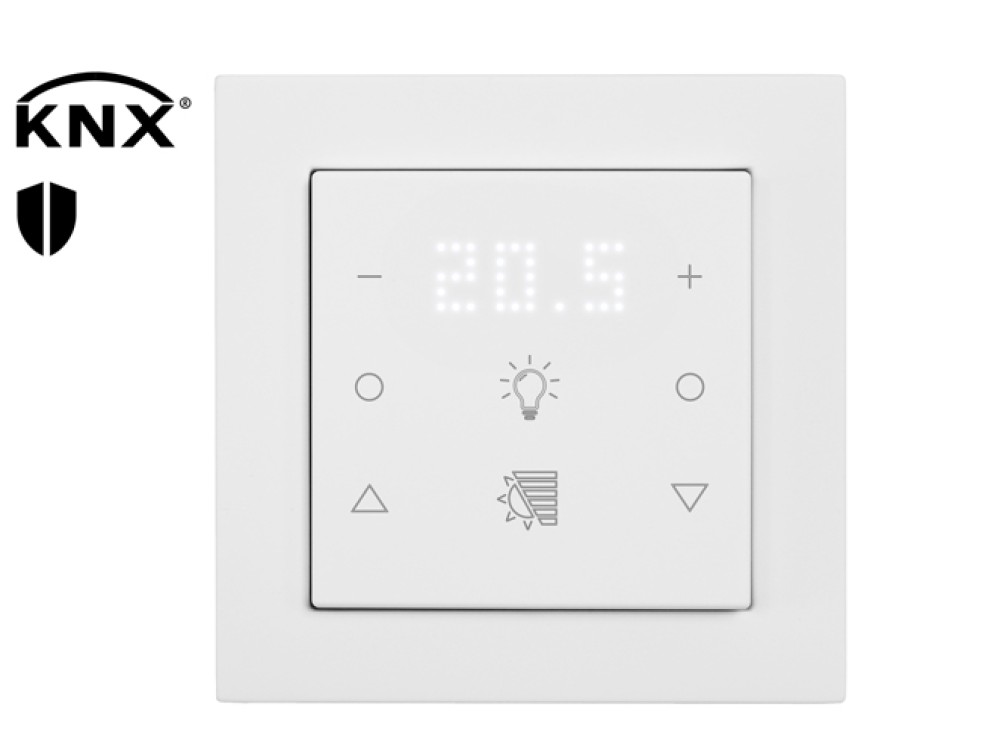

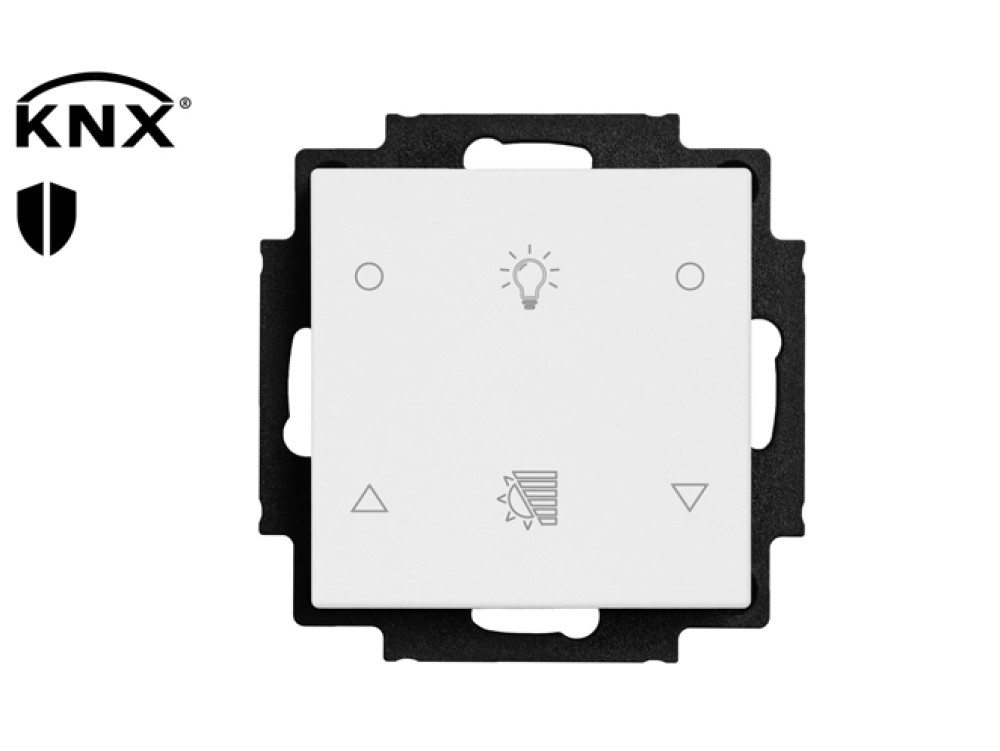

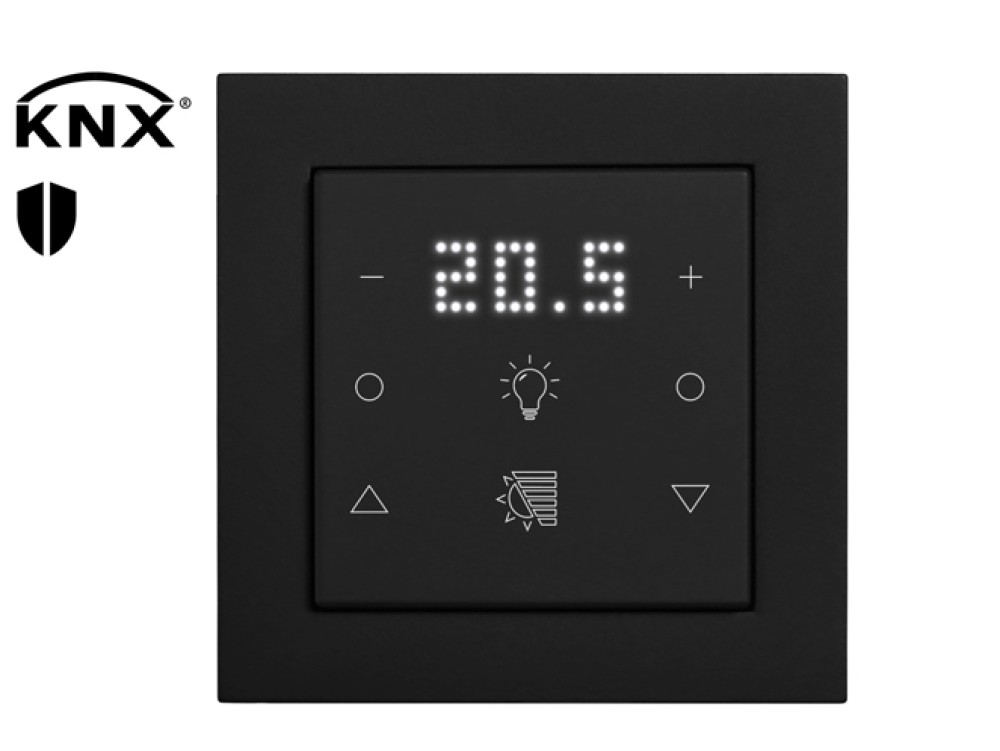

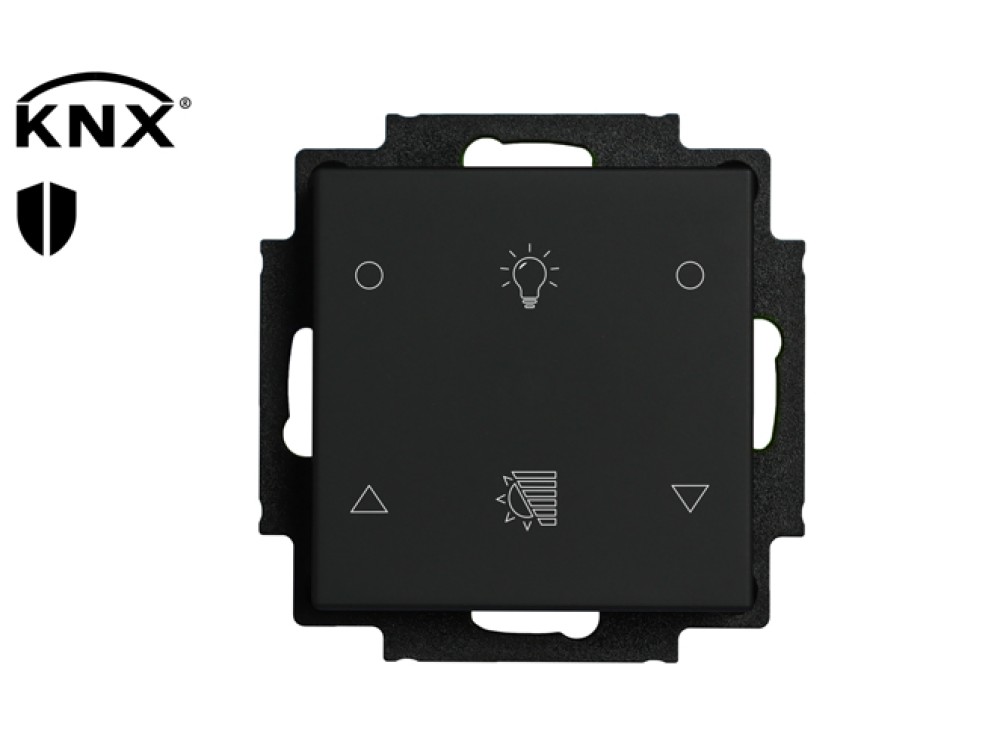

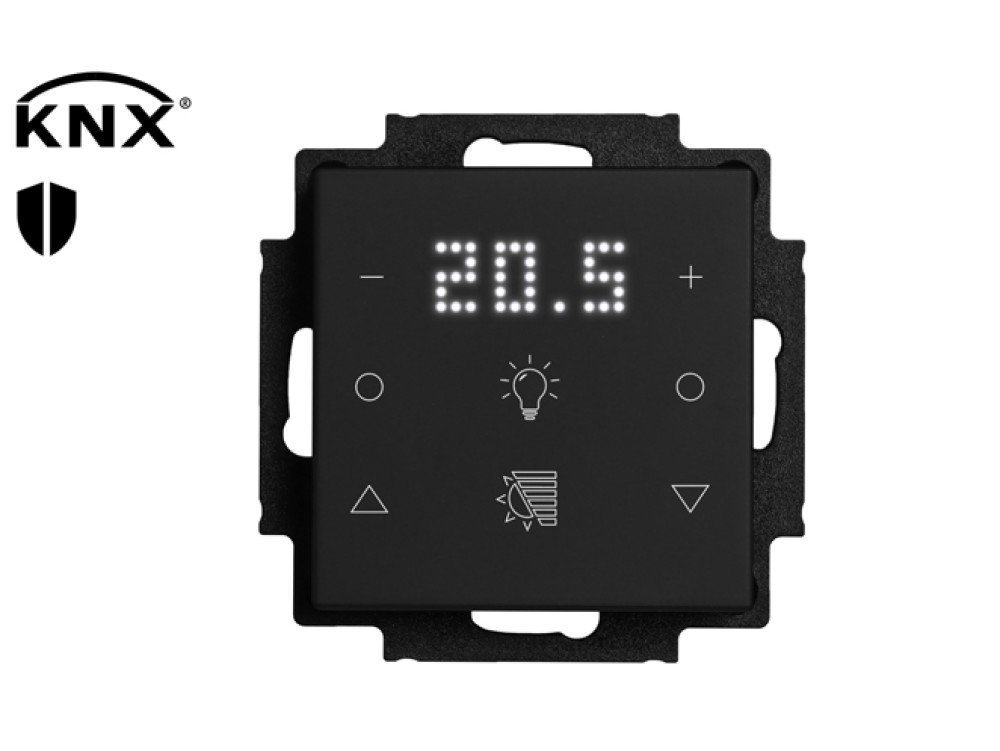

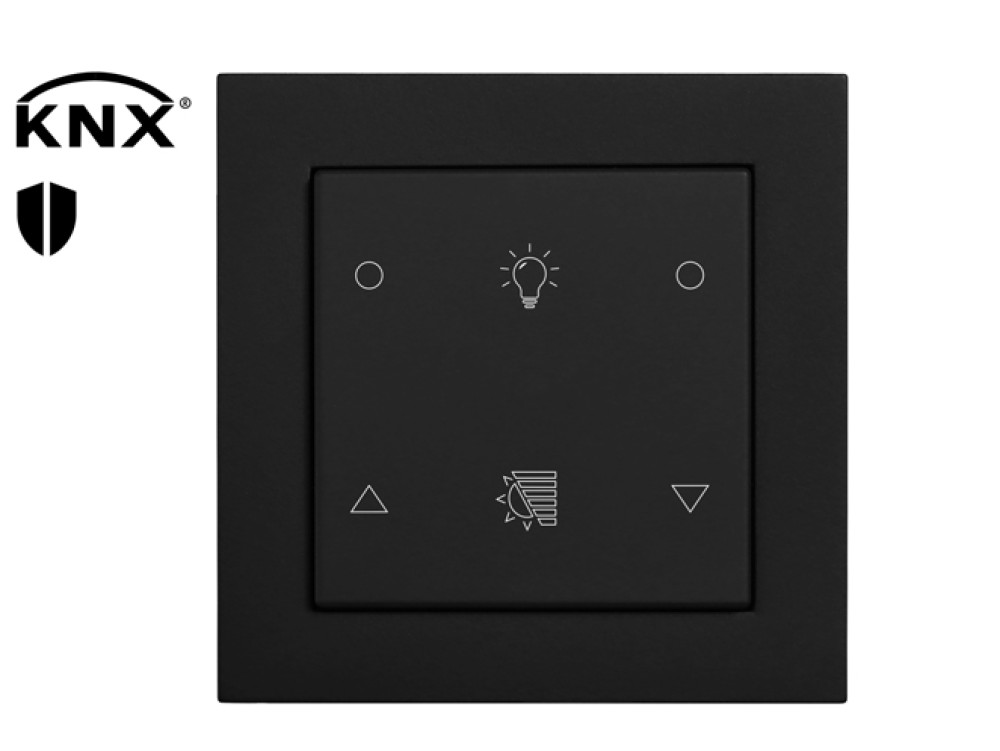

Đây là khác biệt quyết định chọn mã. TS 57.11 knx4 có 4 nút cảm ứng in icon (2 đèn, 2 rèm) và không có màn hình. TS 58.11 knx6 có 6 nút (2 nhiệt độ, 2 đèn, 2 rèm) kèm màn hình 75-segment hiển thị nhiệt độ và cho phép chỉnh setpoint ngay trên mặt.

Nói ngắn gọn: TS 58.11 là bản nâng cấp của TS 57.11, thêm màn hình, thêm cặp nút chỉnh nhiệt độ, và cho người dùng thấy cùng chỉnh nhiệt độ tại chỗ mà không cần vào app hay bảng điều khiển trung tâm. TS 57.11 gọn và tiết kiệm hơn khi phòng không cần hiển thị cục bộ, chỉ cần các nút điều khiển đèn và rèm còn nhiệt độ chạy nền theo lịch hoặc theo bus.

Bảng so sánh nhanh

Tiêu chí	TS 57.11 knx4	TS 58.11 knx6
Số nút cảm ứng	4 (2 đèn + 2 rèm)	6 (2 nhiệt + 2 đèn + 2 rèm)
Màn hình hiển thị	Không	Có, 75-segment
Chỉnh setpoint tại chỗ	Không	Có
Cảm biến nhiệt độ	Có	Có
Ngõ ra 0-10V	3	3
Binary input	3	3
KNX Secure	Có	Có

Logic điều khiển và group object

TS 57.11/58.11 dùng chung application program với cả dòng TS 5x và GS 6x, nhưng vì phần cứng chỉ có cảm biến nhiệt độ nên các khối CO2, độ ẩm, điểm sương, áp suất (của GS 6x) không hiển thị. Các khối thực dùng gồm nút bấm, cảm biến nhiệt độ, hai bộ điều khiển nhiệt độ, external input, ngõ ra analog và các function gán cho nút.

Khối nút bấm và function

Mỗi nút chiếm 7 group object liên tiếp (pressed, short, long, auto repeat, release, state, enable LED). Bản knx4 dùng 4 nút trong dải object 201 trở đi, bản knx6 dùng 6 nút tới object 242. Bề mặt nút được tự gán sau khi chọn chức năng trong ETS, không cần liên kết thủ công từng object. Lệnh thực tế (switching, dimming, shutter, scene) nằm ở khối Functions, mỗi function chọn input nguồn và object khóa riêng. Riêng TS 58.11 dùng thêm object hiển thị (Display information) và chỉnh setpoint tại chỗ mà TS 57.11 không có.

Khối điều khiển nhiệt độ và ngõ ra

Hai vòng RTC chạy các chế độ HVAC Comfort/Standby/Eco/Frost-Heat protection với 2-point và PI, xuất control value cho main level và extra level. Ba ngõ ra 0-10V vật lý gán cho van sưởi, van làm mát hoặc quạt EC, mỗi ngõ chịu dòng tối đa 2 mA và cần tải tối thiểu 5 kΩ.

Nhóm object	Vai trò
1 / 2	Send in operation / Request status
3	Operating hours counter
171 / 172	T: temperature value [°C] / (1 byte %)
178 / 179	T: temperature min / max value
182 / 183	Temp: cảnh báo ngưỡng thấp / cao
201...242	Các nút cảm ứng (mỗi nút 7 object)
243...263	3 external binary input
264...269	3 ngõ ra analog 0-10V (mỗi ngõ: input value + lock)
RTC1/RTC2: current set point, HVAC mode, control value main/extra heating & cooling	Điều khiển nhiệt độ hai vòng

Vì là ứng dụng KNX Secure, khi commissioning cần nhập FDSK in trên nhãn vào ETS 5.5 trở lên; vẫn chạy được non-secure nếu tắt secure commissioning. Sau khi cấp nguồn, thiết bị cần khoảng hai phút mới có giá trị cảm biến đầu tiên.

Ứng dụng theo loại công trình

Cả hai mã hợp với phòng cần gộp điều khiển đèn, rèm và nhiệt độ vào một mặt công tắc, chọn bản theo nhu cầu hiển thị.

Phòng khách sạn và căn hộ cao cấp

Một mặt công tắc tại đầu giường vừa bật tắt và dim đèn, kéo rèm, vừa đo nhiệt độ để chạy điều hòa. Chọn TS 58.11 khi khách cần thấy và chỉnh nhiệt độ ngay trên mặt, chọn TS 57.11 khi nhiệt độ do hệ quản lý và mặt công tắc chỉ cần các nút đèn rèm. Đây là một phần của hệ thống ứng dụng KNX trong công trình lưu trú.

Văn phòng và không gian thương mại

Trong văn phòng, thiết bị vừa là điểm điều khiển chiếu sáng và rèm cửa tự động, vừa cấp dữ liệu nhiệt độ cho điều hòa khu vực. Ba ngõ ra 0-10V điều khiển van FCU hoặc quạt trực tiếp, gọn tủ. Khi cần so sánh với các mẫu khác, xem thêm danh mục công tắc KNX.

Giới hạn cần biết trước khi chọn

Cấp bảo vệ IP20, chỉ dùng trong nhà khô ráo. Cả hai chỉ đo nhiệt độ, không đo CO2 hay độ ẩm; cần các đại lượng đó thì dùng dòng GS 67/68 cùng bố cục nút. Khung công tắc không kèm theo. TS 57.11 không có màn hình nên không hiển thị hay chỉnh nhiệt độ tại chỗ. KNX Secure yêu cầu ETS 5.5 trở lên và quản lý FDSK khi commissioning.

Khi nào nên và không nên chọn

Nên chọn khi:

Cần gộp điều khiển đèn, rèm và nhiệt độ vào một mặt công tắc cảm ứng có icon.
Cần điều khiển van hoặc quạt bằng 3 ngõ ra 0-10V và có KNX Secure.
Chọn TS 58.11 khi cần màn hình và chỉnh nhiệt độ tại chỗ, chọn TS 57.11 khi không cần hiển thị.

Không nên chọn khi:

Cần đo CO2 hoặc độ ẩm, khi đó dùng dòng GS 67/68.
Cần nhiều nút hơn cho một mặt, khi đó xem bản 6 nút TS 57.21 hoặc biến thể knx cao hơn.
Chỉ cần bộ điều khiển nhiệt độ không kèm nút, khi đó dùng bộ điều khiển nhiệt độ phòng KNX TS 30.11/31.11.

Kết luận

TS 57.11 và TS 58.11 knx là hai công tắc cảm ứng KNX cùng dòng, gộp điều khiển đèn, rèm và nhiệt độ vào một mặt, kèm KNX Secure và 3 ngõ ra 0-10V. Điểm chọn nằm ở màn hình: TS 58.11 cho hiển thị và chỉnh nhiệt độ tại chỗ, TS 57.11 gọn và tiết kiệm khi không cần hiển thị. Cần CO2 hoặc độ ẩm thì dùng GS 67/68, cần nhiều nút hơn thì xem TS 57.21, cần bộ điều nhiệt không nút thì dùng TS 30.11. Liên hệ đội kỹ thuật KNXStore để tư vấn bố cục nút và cấu hình theo dự án.
