Công tắc cảm ứng KNX TS 57.21 knx6 Hugo Müller (6 nút)

Công tắc cảm ứng KNX TS 57.21 knx6 Hugo Müller

Trong một phòng dùng KNX, mỗi mặt công tắc chiếm một vị trí trên tường, nên gộp được nhiều chức năng vào một thiết bị là cách giữ tường gọn mà vẫn đủ điều khiển. TS 57.21 knx6 của Hugo Müller là công tắc cảm ứng KNX 6 nút, đồng thời là cảm biến nhiệt độ và bộ điều khiển nhiệt độ phòng, lại có sẵn 3 ngõ ra 0-10V. Bài này phân tích thiết bị cho kỹ sư tích hợp, nói rõ nó làm được gì và khi nào nên chọn biến thể khác trong dòng.

TS 57.21 knx6 là gì và vai trò trên bus KNX

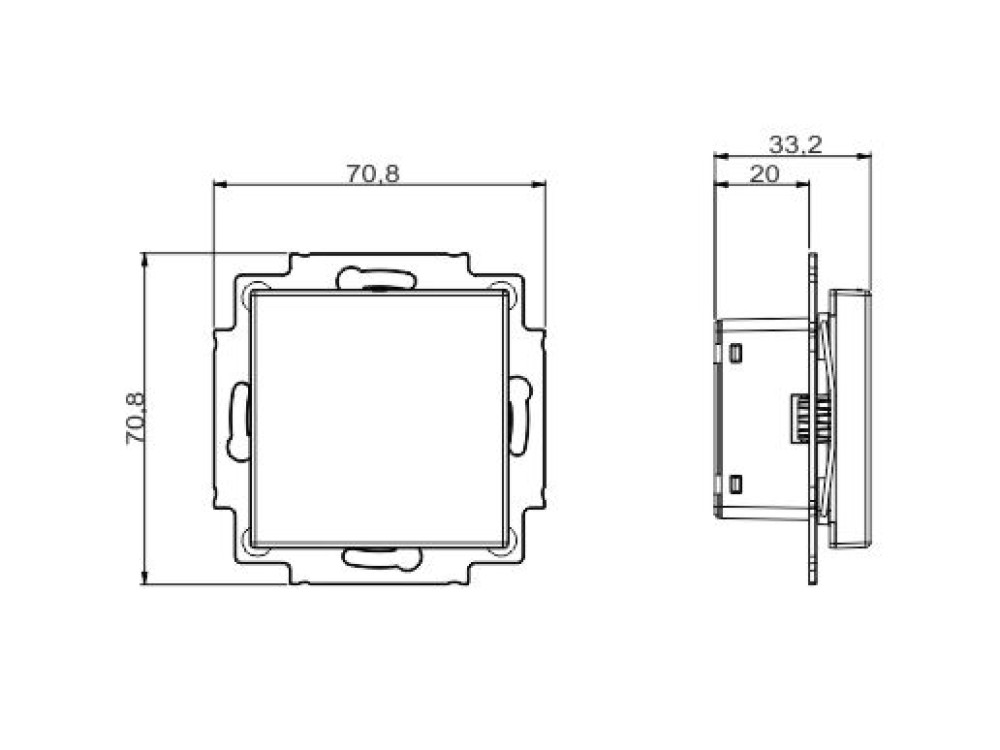

TS 57.21 knx6 là nút nhấn cảm ứng (push-button) tích hợp cảm biến nhiệt độ, chạy trên bus KNX-TP và hỗ trợ KNX Secure, lắp âm tường vừa khung công tắc 55mm. Đây là thiết bị hai vai: vừa là giao diện điều khiển bằng cảm ứng, vừa là cảm biến kiêm bộ điều nhiệt phòng.

Sáu nút cảm ứng gửi lệnh KNX khi chạm, gán được các chức năng switching, dimming, blind/shutter, scene, value và logic trong ETS. Song song, cảm biến nhiệt độ tích hợp chạy tối đa 2 vòng điều khiển nhiệt độ (RTC), nhận thêm cảm biến nhiệt độ ngoài qua input. Ba ngõ ra 0-10V cho phép điều khiển van hoặc quạt EC trực tiếp mà không cần actuator riêng, còn 3 binary input nhận thêm nút hoặc tiếp điểm ngoài.

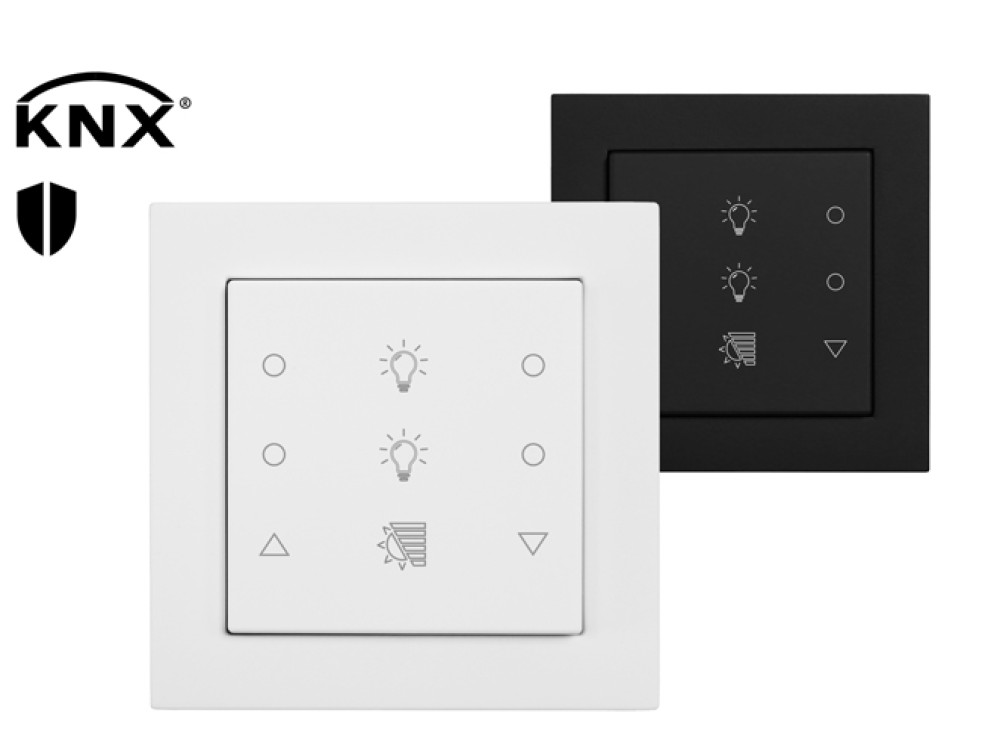

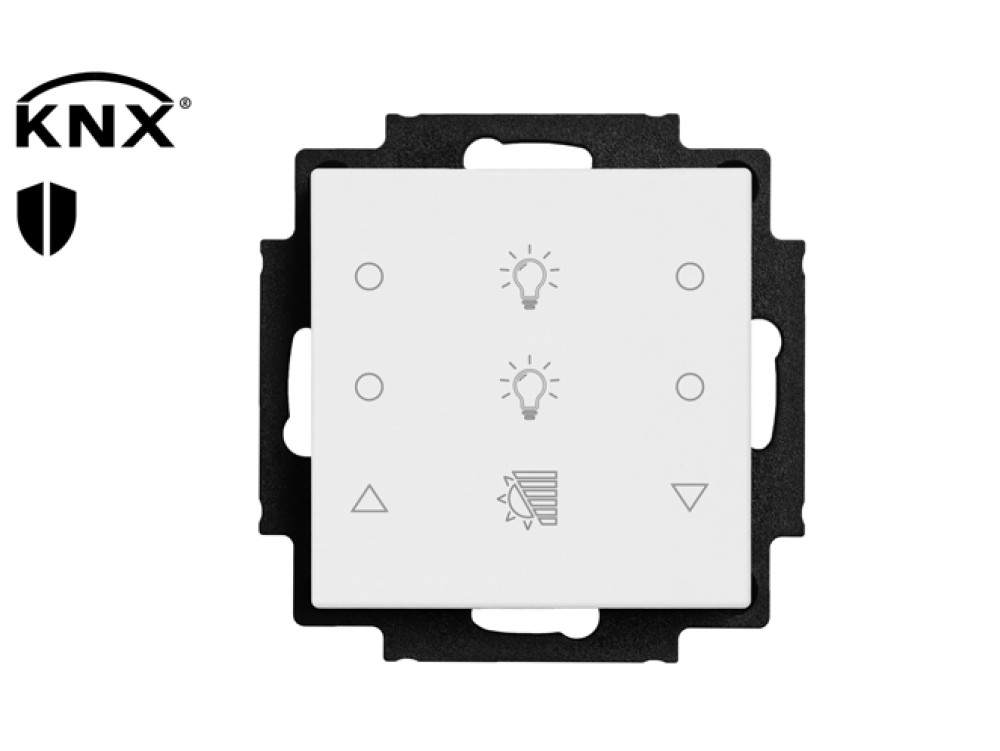

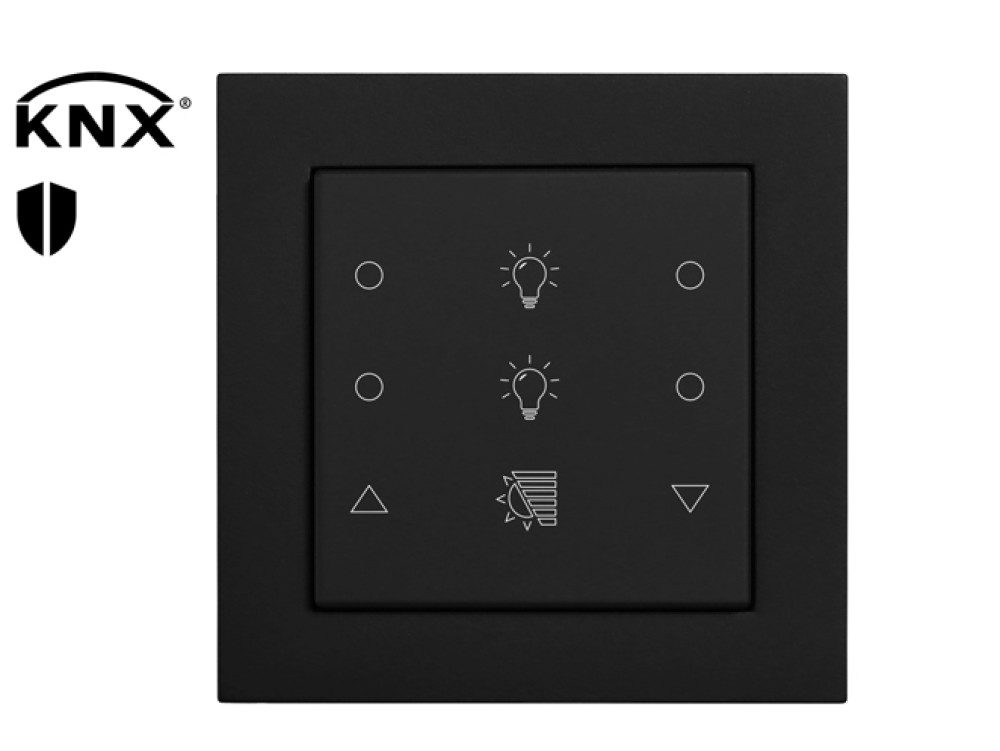

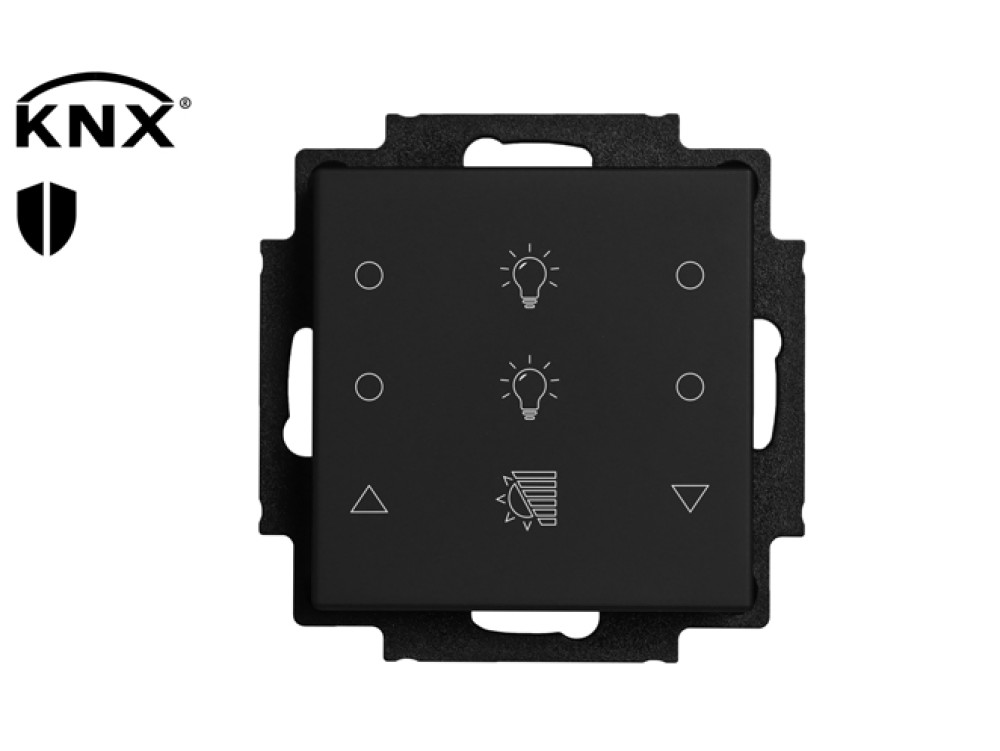

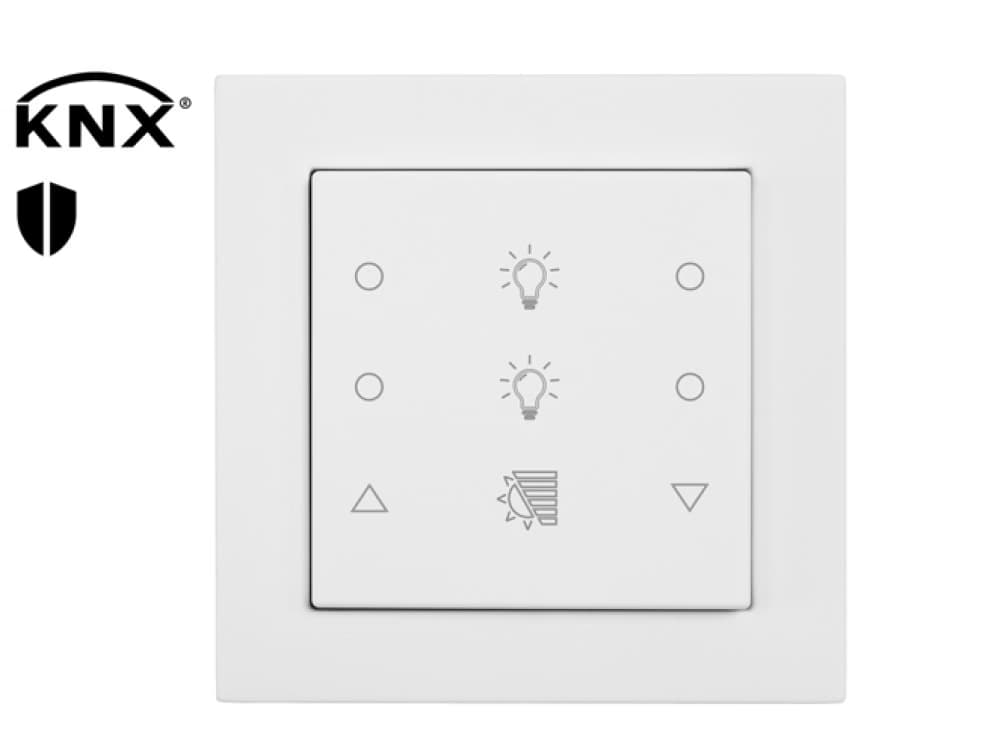

Cấu hình nút của bản .21: 4 đèn, 2 rèm, có icon

Hậu tố trong tên cho biết chính xác bố cục nút. TS 57.21 knx6 là bản WITH ICONS, nghĩa là mặt nút in sẵn ký hiệu chức năng, chia cụm cố định: 4 nút cho chiếu sáng và 2 nút cho rèm hoặc mành. Với người dùng cuối, mặt công tắc nhìn là biết nút nào làm gì, không phải nhớ. Với người thiết kế, bố cục icon cố định giúp bàn giao nhanh, khác bản .00 nút trung tính không icon cần dán nhãn riêng.

Không có màn hình, khác dòng TS 58

TS 57.21 knx6 không có màn hình hiển thị. Nhiệt độ và setpoint được xử lý qua bus và hiển thị ở nơi khác trong hệ (visualization, màn hình phòng). Nếu dự án cần ngay trên mặt công tắc một màn hình hiển thị nhiệt độ và cho chỉnh setpoint tại chỗ, đó là dòng TS 58 tương ứng. TS 57 gọn và tiết kiệm hơn khi không cần hiển thị cục bộ.

Logic điều khiển và group object của TS 57.21 knx6

TS 57.21 knx6 dùng chung application program với cả dòng TS 5x và GS 6x, nhưng vì phần cứng chỉ có cảm biến nhiệt độ nên các khối CO2, độ ẩm, điểm sương, áp suất (vốn của GS 6x) không hiển thị. Với TS 57.21, các khối thực dùng gồm: nút bấm, cảm biến nhiệt độ, 2 bộ điều khiển nhiệt độ, external input, ngõ ra analog và các function gán cho nút.

Khối nút bấm và function

Mỗi nút chiếm 7 group object liên tiếp (pressed, short, long, auto repeat, release, state, enable LED). Sáu nút của bản knx6 dùng dải object 201 đến 242. Điểm hay khi lập trình: bề mặt nút được tự gán sau khi chọn chức năng trong ETS, không cần liên kết thủ công từng object. Lệnh thực tế (switching, dimming, shutter, scene) nằm ở khối Functions, nơi mỗi function chọn input nguồn và object khóa riêng.

Khối điều khiển nhiệt độ và ngõ ra

Hai vòng RTC chạy các chế độ HVAC Comfort/Standby/Eco/Frost-Heat protection với 2-point và PI, xuất control value cho main level và extra level. Ba ngõ ra 0-10V vật lý gán cho van sưởi, van làm mát hoặc quạt EC, mỗi ngõ chịu dòng tối đa 2 mA và cần tải tối thiểu 5 kΩ.

Vì là ứng dụng KNX Secure, khi commissioning cần nhập FDSK in trên nhãn vào ETS 5.5 trở lên; vẫn chạy được non-secure nếu tắt secure commissioning. Sau khi cấp nguồn, thiết bị cần khoảng hai phút mới có giá trị cảm biến đầu tiên.

Ứng dụng theo loại công trình

TS 57.21 knx6 hợp với phòng cần gộp điều khiển đèn, rèm và nhiệt độ vào một mặt công tắc, đồng thời muốn đo nhiệt độ ngay tại điểm điều khiển.

Phòng khách sạn và căn hộ cao cấp

Đây là nhóm ứng dụng điển hình. Một mặt TS 57.21 knx6 tại đầu giường vừa bật tắt và dim đèn, kéo rèm, vừa đo nhiệt độ phòng để chạy điều hòa, giảm số thiết bị trên tường. Bố cục icon cố định giúp khách dùng ngay không cần hướng dẫn. Đây là một phần của hệ thống ứng dụng KNX trong công trình lưu trú.

Văn phòng và không gian thương mại

Trong văn phòng, thiết bị vừa là điểm điều khiển chiếu sáng và rèm cửa tự động, vừa cấp dữ liệu nhiệt độ cho điều hòa khu vực. Ba ngõ ra 0-10V cho phép điều khiển van FCU hoặc quạt trực tiếp, gọn tủ. Khi cần một điểm điều khiển thuần cảm ứng nhiều nút, có thể so sánh với các mẫu khác trong danh mục công tắc KNX.

Giới hạn cần biết trước khi chọn

Cấp bảo vệ IP20, chỉ dùng trong nhà khô ráo. Thiết bị chỉ đo nhiệt độ, không đo CO2 hay độ ẩm; cần các đại lượng đó thì dùng dòng GS 67/68 cùng bố cục nút. Khung công tắc không kèm theo, phải đặt riêng theo hệ khung của dự án. Bản .57 không có màn hình, muốn hiển thị và chỉnh setpoint tại chỗ thì lên dòng TS 58. KNX Secure yêu cầu ETS 5.5 trở lên và quản lý FDSK khi commissioning.

Khi nào nên và không nên chọn

Nên chọn TS 57.21 knx6 khi:

• Cần gộp điều khiển 4 nhóm đèn và 2 rèm vào một mặt công tắc cảm ứng có icon.
• Muốn đo nhiệt độ và chạy điều khiển nhiệt độ ngay tại điểm điều khiển.
• Cần điều khiển van hoặc quạt bằng 3 ngõ ra 0-10V và có KNX Secure.

Không nên chọn khi:

• Cần màn hình hiển thị và chỉnh setpoint tại chỗ, khi đó dùng dòng TS 58 tương ứng.
• Cần đo CO2 hoặc độ ẩm, khi đó dùng dòng GS 67/68.
• Chỉ cần bộ điều khiển nhiệt độ không kèm nút bấm, khi đó dùng bộ điều khiển nhiệt độ phòng KNX TS 30.11/31.11.

Kết luận

TS 57.21 knx6 là lựa chọn khi bạn cần một mặt công tắc cảm ứng KNX gộp điều khiển đèn, rèm và nhiệt độ, kèm KNX Secure và 3 ngõ ra 0-10V. Sáu nút có icon giúp bàn giao nhanh, cảm biến nhiệt độ và hai vòng RTC biến thiết bị thành điểm điều khiển khí hậu tại chỗ. Cần màn hình hiển thị thì lên TS 58, cần CO2 hoặc độ ẩm thì dùng GS 67/68, cần bộ điều khiển nhiệt độ không nút thì dùng TS 30.11. Liên hệ đội kỹ thuật KNXStore để tư vấn bố cục nút và cấu hình theo dự án.
