Nút nhấn KNX 4 phím cảm biến CO2, nhiệt độ, độ ẩm Hugo Müller GS 68.10 knx4

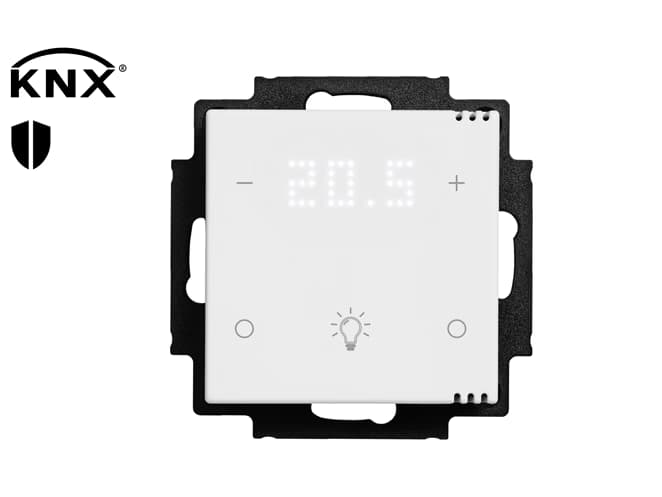

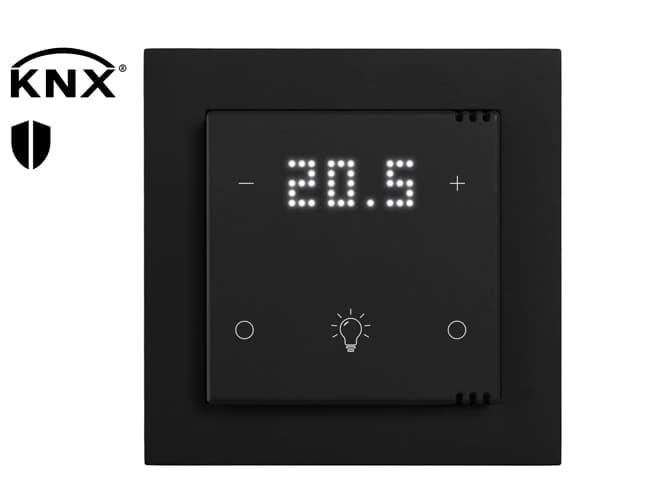

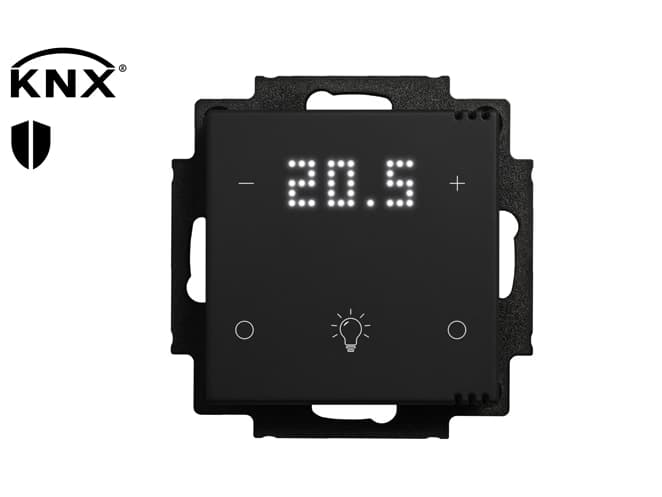

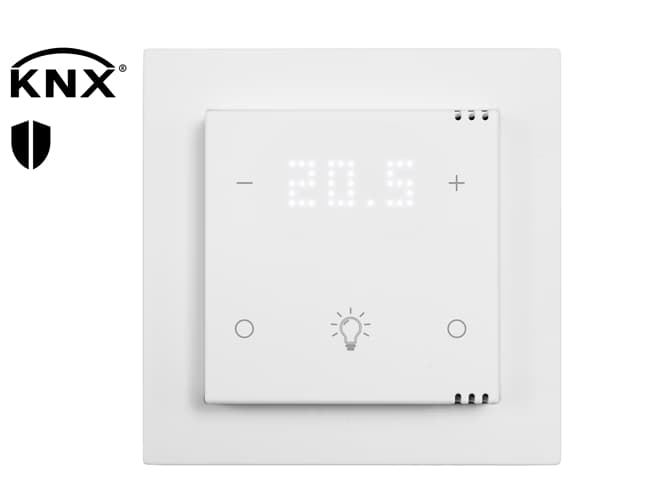

Nút nhấn KNX có cảm biến CO2 Hugo Müller GS 68.10 knx4 gom phím điều khiển và giám sát chất lượng không khí vào một thiết bị gắn tường 55 mm. Thiết bị có 4 phím cảm ứng kèm icon, màn hiển thị và bộ cảm biến đo CO2 (bù áp suất khí quyển), nhiệt độ, độ ẩm tương đối và áp suất khí quyển, đồng thời tính thêm điểm sương và chỉ số nhiệt. Trên bus KNX, thiết bị chạy điều khiển nhiệt độ, CO2, độ ẩm và 2 bộ điều khiển VAV, kèm 3 ngõ vào nhị phân, 3 ngõ ra 0 đến 10 V, dimming RGB, RGBW, Tunable White và KNX Secure. Thiết bị có 2 SKU là GS 68.10 W (trắng) và GS 68.10 B (đen).

Nút nhấn KNX GS 68.10 knx4 là gì

Nút nhấn KNX GS 68.10 knx4 là thiết bị đầu cuối KNX của Hugo Müller, kết hợp 4 phím cảm ứng có icon, màn hiển thị và bộ cảm biến chất lượng không khí, cho phép giám sát CO2, nhiệt độ, độ ẩm, áp suất và điều khiển thông gió, sưởi, làm mát ngay tại vị trí lắp nhờ nguồn cấp từ bus KNX và chương trình ứng dụng cấu hình trong ETS.

Theo mô tả cấu hình của Hugo Müller, thiết bị gồm màn hiển thị nhiệt độ, 2 phím nhiệt độ và 2 phím đèn. Theo hardware manual, các phím cảm ứng có thể lập trình riêng từng phím theo nhu cầu.

Tính năng nổi bật

Cảm biến chất lượng không khí và khí hậu phòng

Thiết bị đo CO2 trong dải 425 đến 5.000 ppm và giá trị CO2 được bù áp suất khí quyển. Ngoài CO2, thiết bị đo nhiệt độ trong dải 0 đến 50 °C, độ ẩm tương đối từ 0 đến 100 % và áp suất khí quyển từ 300 đến 1.100 hPa. Từ các giá trị này, thiết bị còn cung cấp điểm sương và chỉ số nhiệt (heat index) lên bus KNX, kèm cảnh báo (alarms) cho nhiệt độ, điểm sương và chỉ số nhiệt.

Điều khiển CO2, nhiệt độ và độ ẩm

Với CO2, thiết bị xuất giá trị và hỗ trợ điều khiển theo kiểu step và PI. Với nhiệt độ, thiết bị có 2 bộ điều khiển riêng biệt qua KNX, mỗi bộ điều khiển sưởi và làm mát theo kiểu 2 điểm và PI, kết hợp được tối đa 4 giá trị cảm biến. Với độ ẩm, thiết bị xuất giá trị và hỗ trợ điều khiển step và PI. Người dùng chỉnh tay setpoint nhiệt độ trong khoảng cộng trừ 5 độ với bước chỉnh cấu hình được, và thiết bị có thêm chức năng Party.

Khi cần đo nhiệt độ ở vị trí khác, thiết bị có 1 ngõ vào cấu hình cho cảm biến nhiệt độ ngoài thông dụng, ví dụ phụ kiện TF06 mà Hugo Müller liệt kê kèm sản phẩm.

Điều khiển VAV và chức năng so sánh độ ẩm

Thiết bị hỗ trợ tối đa 2 bộ điều khiển VAV, xuất giá trị điều khiển trong khoảng 0 đến 100 %. Thiết bị cũng có chức năng so sánh độ ẩm (humidity comparator) trong nhóm chức năng độ ẩm.

Bốn phím có icon và màn hiển thị

Thiết bị có 4 phím cảm ứng kèm icon, gồm 2 phím nhiệt độ và 2 phím đèn, cùng một màn hiển thị. Theo hardware manual, các phiên bản có màn hiển thị cho hiển thị setpoint nhiệt độ hiện tại và tùy chọn hiển thị thêm các giá trị khác, tùy từng phiên bản.

Ngõ vào, ngõ ra 0 đến 10 V và dimming

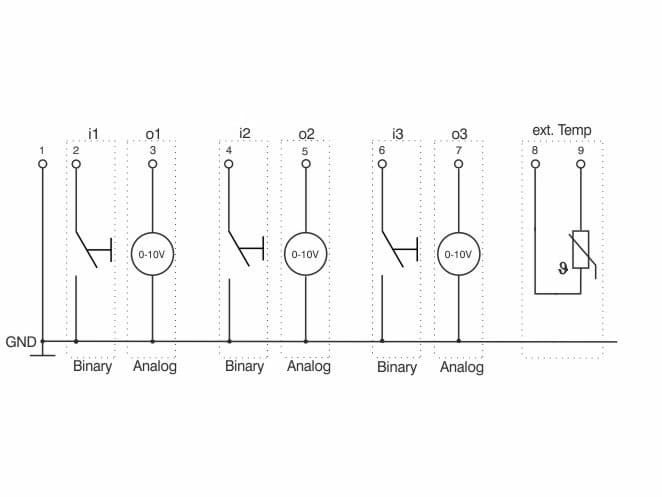

Thiết bị có 3 ngõ vào nhị phân và 3 ngõ ra analog 0 đến 10 V. Theo hardware manual, các ngõ ra này chỉnh được tự do, với dòng ra tối đa 2 mA và điện trở tải tối thiểu 5 kΩ, nên đây là ngõ ra tín hiệu điều khiển công suất thấp. Thiết bị còn hỗ trợ dimming RGB, RGBW và Tunable White, cùng các chức năng KNX thông thường như đóng cắt, điều khiển rèm và cửa cuốn, cảnh (scenes), gửi giá trị và logic function.

KNX Secure và cập nhật firmware

Thiết bị hỗ trợ KNX Secure và có thể cập nhật firmware, nên có thể nâng cấp sau khi lắp đặt. Chương trình ETS của Hugo Müller được mô tả là có cấu trúc rõ ràng.

Lợi ích khi đưa vào hệ thống KNX

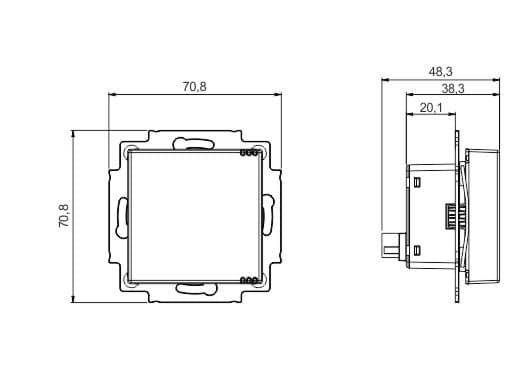

Một thiết bị 55 x 55 mm thay thế cho nhiều thiết bị riêng lẻ gồm nút nhấn, cảm biến CO2, cảm biến nhiệt độ độ ẩm và bộ điều khiển, giúp tiết kiệm vị trí lắp trên tường và giảm số thiết bị cần cấu hình trong ETS. Dữ liệu CO2, độ ẩm, điểm sương và áp suất có sẵn trên bus KNX để dùng cho điều khiển thông gió, điều hòa và cảnh báo. Thiết bị lắp vừa các dòng mặt công tắc 55 mm phổ biến, nên dễ đồng bộ với thiết kế nội thất đã chọn.

So sánh GS 68.10 knx4 với dòng TS 57.00 / TS 58.00 knx2

Chọn GS 68.10 knx4 khi cần giám sát chất lượng không khí và điều khiển thêm CO2, độ ẩm hoặc VAV, chọn dòng TS 57.00 / TS 58.00 knx2 khi chỉ cần điều khiển nhiệt độ.

Tương thích mặt công tắc 55 mm

Thiết bị lắp vừa các dòng mặt công tắc 55 x 55 mm của nhiều hãng. Khung (frame) không kèm theo thiết bị, khách cần chọn mua riêng.

Lưu ý lắp đặt, hiệu chuẩn CO2 và cấu hình ETS

Việc lắp đặt và đấu nối phải do người có chuyên môn về điện thực hiện. Thiết bị chỉ được nối vào điện áp bus KNX phù hợp (điện áp danh định 29 V), không dùng ngoài trời hoặc trong phòng ẩm ướt, và không dùng cho các nhiệm vụ liên quan đến an toàn như cửa thoát hiểm hay thiết bị phòng cháy chữa cháy.

Độ chính xác CO2 của Hugo Müller chỉ áp dụng khi đáp ứng đủ các điều kiện sau. Thiết bị phải vận hành sau 3 tuần, đã hiệu chuẩn đường nền ban đầu (initial base line) bằng tay hoặc qua đối tượng ETS, được tiếp xúc với không khí trong lành mỗi tuần một lần, và chiến lược thông gió đặt ngưỡng CO2 đầu tiên không vượt quá 800 ppm. Dung sai cũng chỉ đúng ở nhiệt độ phòng điển hình và ổn định. Khi dùng hộp đế âm tường, Hugo Müller khuyến nghị dùng loại hộp kín khí.

Giá trị đo có thể bị ảnh hưởng bởi gió lùa và chuyển động không khí, ánh nắng hoặc lắp trên tường ngoài, nguồn nhiệt gần thiết bị điện như dimmer, rung động hoặc va đập, bụi bẩn từ sơn và keo dán giấy tường khi thi công, dung môi hữu cơ như chất tẩy rửa, và chất hóa dẻo từ tem dán hoặc bọt xốp đóng gói.

Quy trình lắp gồm bốn bước theo manual: mở vỏ bằng cách kéo khung cùng mặt trước ra khỏi thiết bị, nối bus bằng đầu nối KNX và nối các ngõ vào, ra vào khối push-in nếu cần, bắt vít mặt sau vào hộp đế âm tường, rồi lắp lại khung và mặt trước. Sau lần khởi động đầu tiên, thiết bị cần tối đa 2 phút để cảm biến gửi giá trị đầu tiên.

Chương trình ứng dụng ETS và firmware dùng chung cho cả họ gồm 14 model, trong đó có GS 68.10. Để vào chế độ lập trình, giữ vùng được đánh dấu trên thiết bị khoảng 5 giây cho đến khi các LED trạng thái nhấp nháy. Để reset về cài đặt gốc, giữ vùng được đánh dấu khoảng 15 giây cho đến khi các LED ngừng nhấp nháy và sáng liên tục.
