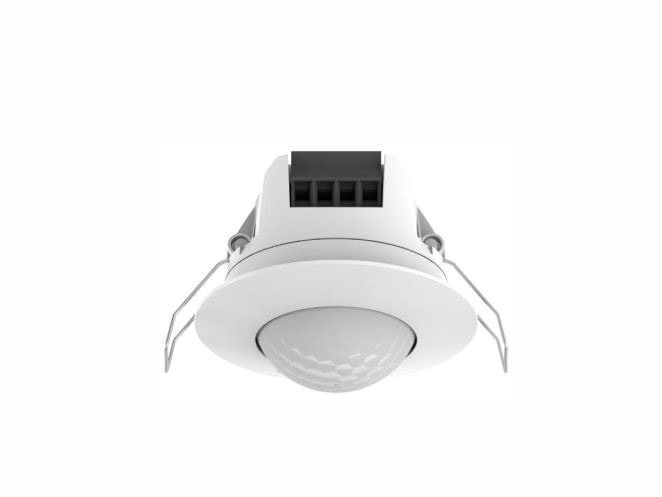

Cảm biến chuyển động PIR âm trần 360° Hugo Muller Paladin 773 010 pir

Cảm biến chuyển động âm trần Hugo Müller Paladin 773 010 pir bật đèn khi phát hiện người di chuyển trong vùng 360° và tự tắt sau thời gian trễ đã đặt, với ngưỡng ánh sáng và thời gian trễ chỉnh trực tiếp bằng núm xoay. Thiết bị cấp nguồn 230 V, đóng cắt tải bằng relay 16 A tích hợp với cơ chế đóng cắt tại điểm không của điện áp, và lắp chìm trong trần qua lỗ khoét đường kính 65 mm nên chỉ để lộ phần mặt cảm biến rất gọn. Vùng phát hiện có đường kính 7 m ở độ cao lắp 2,5 m, có thể thu hẹp bằng nắp chụp hoặc mở rộng bằng cách đấu song song nhiều cảm biến. Thiết bị hoạt động độc lập, phù hợp cho hành lang, sảnh, phòng họp và các khu vực trần hoàn thiện cần đèn tự bật tắt theo người dùng.

Paladin 773 010 pir là gì

Paladin 773 010 pir là cảm biến chuyển động PIR (hồng ngoại thụ động) lắp âm trần của Hugo Müller, dùng trong nhà, mang lại khả năng tự động bật tắt tải chiếu sáng 230 V theo chuyển động và ngưỡng ánh sáng nhờ relay một kênh đóng cắt tại điểm không và hai núm xoay chỉnh ánh sáng, thời gian trễ.

Theo manual, đây là thiết bị một kênh ngõ ra, có đo ánh sáng liên tục để điều kiện hóa việc bật tải theo mức sáng tự nhiên. Manual mô tả kết cấu cho phép lắp dễ dàng trên các độ dày trần khác nhau. Thiết bị thuộc dòng Paladin của Hugo Müller trong nhóm sản phẩm chiếu sáng (Illuminate), được cài đặt tại chỗ bằng núm xoay hoặc bằng điều khiển hồng ngoại tùy chọn.

Tính năng nổi bật

Phát hiện PIR 360° và vùng phủ

Cảm biến PIR độ nhạy cao phát hiện được cả các chuyển động nhỏ. Vùng phát hiện hình tròn 360°, đường kính 7 m khi lắp ở độ cao 2,5 m và ở 18 °C. Manual khuyến nghị lắp ở độ cao 2,5 m để đạt vùng phủ tối đa này.

Lắp chìm trong trần

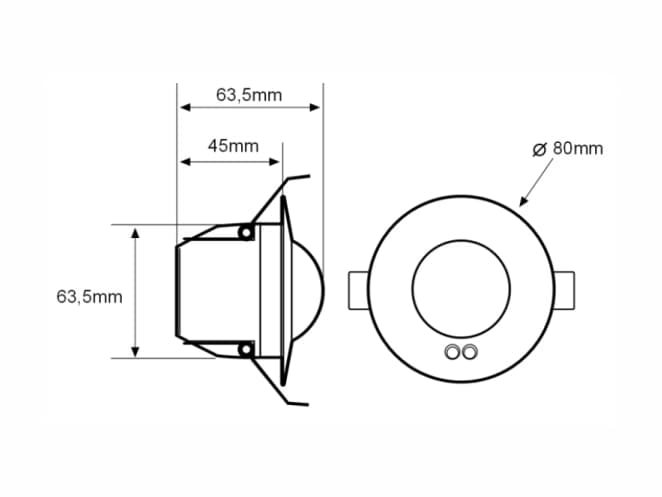

Thiết bị có kích thước lắp đặt đường kính 80 mm, cao 18,5 mm. Manual hướng dẫn khoan lỗ đường kính 65 mm trên trần và để cáp nằm trong trần, sau đó đấu dây rồi đưa cảm biến vào lỗ đã khoan.

Chỉnh ánh sáng và thời gian trễ bằng núm xoay

Thiết bị có hai núm xoay. Núm LUX đặt mức sáng tối đa trong khoảng 3 đến 100 lux, dưới mức đó cảm biến sẽ bật tải ngay khi phát hiện chuyển động. Khi núm ở vị trí biểu tượng mặt trăng, cảm biến chỉ làm việc trong bóng tối, tức là ban đêm hoặc khi ánh sáng tự nhiên không đủ. Khi núm ở vị trí biểu tượng mặt trời, cảm biến ánh sáng bị vô hiệu và tải được bật dù ánh sáng ban ngày ở mức nào.

Núm TIME đặt thời gian trễ từ 6 giây đến 12 phút. Sau lần phát hiện đầu tiên, thời gian được đặt lại và bắt đầu đếm lại mỗi khi có chuyển động mới.

Đóng cắt tại điểm không và tương thích nhiều loại tải

Thiết bị có một kênh ngõ ra dùng relay công suất cao, đóng cắt tại điểm không của điện áp (zero-cross) để giảm hao mòn relay. Thiết bị phù hợp với các loại tải LED, RLC và CFL, với công suất cho từng loại tải được liệt kê ở bảng bên dưới.

Chế độ kiểm tra và nắp chụp giới hạn vùng phát hiện

Đèn LED đỏ ngay trong thấu kính dùng để kiểm tra chức năng, không cần đấu tải. Thiết bị kèm các nắp chụp (masking clips) để giới hạn vùng phát hiện hoặc che những khu vực không muốn cảm biến nhận chuyển động.

Đấu song song nhiều cảm biến

Có thể nối nhiều cảm biến song song trên cùng một mạch đèn để mở rộng vùng phát hiện. Manual có sơ đồ đấu nối riêng cho trường hợp dùng hai cảm biến song song.

Điều khiển hồng ngoại 700 000 pir tùy chọn

Phụ kiện tùy chọn là điều khiển hồng ngoại paladin 700 000 pir, giúp chỉnh nhanh ngưỡng lux, thời gian, ngưỡng độ nhạy và chế độ bật hoặc tắt cố định bằng tay (manual override).

Lợi ích khi lắp cảm biến chuyển động Paladin 773 010 pir

Đèn tự bật khi có người và tự tắt khi không còn chuyển động, giúp giảm thời gian đèn sáng không cần thiết tại những khu vực ít người qua lại. Việc chỉnh ngưỡng ánh sáng cho phép chỉ bật đèn khi ánh sáng tự nhiên không đủ. Kiểu lắp chìm giữ trần gọn gàng, phù hợp với trần hoàn thiện vì chỉ cần một lỗ khoét đường kính 65 mm. Relay 16 A đóng cắt tại điểm không đủ cho nhiều loại tải mà không cần thêm contactor ở các tải nằm trong bảng công suất. Việc cài đặt bằng núm xoay, không cần phần mềm hay thiết bị lập trình, giúp thợ điện đưa vào vận hành nhanh.

Khác biệt so với Paladin 722 010 pir

Hugo Müller có hai cảm biến cùng dòng với thông số điện và vùng phủ giống nhau theo datasheet, khác nhau chủ yếu ở kiểu lắp đặt.

Chọn 773 010 pir khi trần đã hoàn thiện và cần cảm biến chìm gọn trong trần, chọn 722 010 pir khi cần gắn nổi trên bề mặt trần.

Công suất đóng cắt theo loại tải

Dòng đóng cắt tối đa là 16 A tại 230 V với cosφ bằng 1. Với từng loại tải, Hugo Müller công bố công suất tối đa như sau.

Tải LED chỉ được đóng cắt tối đa 400 W, thấp hơn nhiều so với tải sợi đốt, nên cần cộng tổng công suất đèn LED trên mạch và đối chiếu với giới hạn này khi thiết kế.

Chọn vị trí lắp và vùng phát hiện

Cảm biến phản ứng với thay đổi nhiệt độ, nên manual yêu cầu tránh một số vị trí. Không hướng cảm biến vào các bề mặt phản xạ mạnh hoặc bề mặt có nhiệt độ thay đổi nhanh. Không lắp gần nguồn nhiệt như miệng gió sưởi, máy lạnh, máy sấy. Không hướng cảm biến vào bất kỳ nguồn sáng nào. Tránh hướng vào vật có thể lay động theo gió như rèm, cây, bụi cây.

Hướng di chuyển của người cũng ảnh hưởng đến độ nhạy. Cảm biến nhạy hơn với chuyển động đi ngang qua vùng phát hiện và kém nhạy hơn khi người đi thẳng về phía cảm biến, vì vậy cần tính đến hướng đi khi chọn vị trí. Theo sơ đồ trong manual, vùng nhạy tối đa nằm bên trong vùng phủ đường kính 7 m, với đường kính khoảng 3 m ở độ cao lắp 2,5 m.

Lưu ý lắp đặt và xử lý sự cố

Việc lắp đặt và đấu nối phải do người có chuyên môn về điện thực hiện. Trước khi đấu dây hoặc lắp đặt cần ngắt nguồn và kiểm tra đã hết điện áp. Manual cảnh báo khi bóng đèn cháy sẽ phát sinh dòng khởi động rất lớn, có thể làm hỏng cảm biến vĩnh viễn.

Để lắp, khoan lỗ đường kính 65 mm trên trần và để cáp nằm trong trần, đấu dây theo sơ đồ, rồi đưa cảm biến vào lỗ đã khoan và chỉnh thời gian trễ. Sau khi cấp nguồn, cần chờ khoảng 2 phút thì thiết bị mới hoạt động bình thường và mới bắt đầu kiểm tra được.

Để kiểm tra vùng phát hiện lần đầu, xoay núm LUX về biểu tượng mặt trời và núm TIME về mức thấp nhất, rồi đi từ ngoài vào vùng phát hiện cho đến khi đèn LED đỏ sáng. Đèn LED này sáng mỗi khi có chuyển động và giữ sáng đến hết thời gian trễ. Sau khi xác nhận hoạt động đúng, đặt lại các núm về giá trị mong muốn.

Thông tin đặt hàng

Phụ kiện tùy chọn là điều khiển hồng ngoại paladin 700 000 pir.
