Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller

Q: GS 30.12 knx đo được những gì?

Nhiệt độ, độ ẩm tương đối, áp suất khí quyển và điểm sương, kèm heat index tính từ nhiệt độ và độ ẩm. Dòng này không đo CO2; cần CO2 thì dùng GS 40.12/41.12 knx.

Q: GS 30.12 khác GS 30.11 knx ở điểm nào?

GS 30.12 có KNX Secure và 3 ngõ ra 0-10V tích hợp. GS 30.11 chỉ điều khiển qua telegram KNX, không có Secure và không có output analog. Bộ cảm biến (nhiệt độ, độ ẩm, áp suất, điểm sương) là giống nhau, cả hai đều không CO2.

Q: GS 30.12 knx điều khiển được van gió không cần actuator riêng không?

Được. Ba ngõ ra 0-10V xuất thẳng tín hiệu tới van gió, van FCU hoặc quạt EC nhận 0-10V, không cần actuator KNX chuyển đổi.

Q: GS 31.12 khác GS 30.12 ở điểm nào?

GS 31.12 có núm chỉnh set-point qua touch panel (dải ±3 độ), GS 30.12 không có, chỉnh qua bus. Còn lại giống nhau.

Q: GS 30.12 knx có đo CO2 không?

Không. Theo technical manual của Hugo Müller, dòng GS 3x.12 chỉ đo nhiệt độ, độ ẩm và áp suất. CO2 chỉ có ở dòng GS 40.12/41.12 knx.

Q: GS 30.12 knx cần bộ nguồn riêng không?

Không. Cấp nguồn qua bus KNX, dòng dưới 12,5 mA, chỉ cần bộ nguồn KNX chung của line. Lưu ý KNX Secure cần ETS 5.5 trở lên khi commissioning.

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller slide 0

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller slide 1

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller slide 2

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller slide 3

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller slide 4

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller slide 5

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller slide 6

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller thumb 0

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller thumb 1

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller thumb 2

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller thumb 3

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller thumb 4

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller thumb 5

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller thumb 6

Thương hiệu	Hugo Müller
SKU	GS 30.12W

Nút điều khiển

Không Có

Màu sắc

Trắng Đen

Liên hệ để nhận báo giá

Out of stock

Mô tả

Thông số	Giá trị
Nguồn cấp	Qua điện áp bus KNX (cấp nguồn từ bus)
Dòng tiêu thụ bus	< 12,5 mA
Cảm biến	Nhiệt độ, độ ẩm tương đối, áp suất khí quyển, điểm sương (kèm heat index, humidity comparator, VAV). Không có CO2

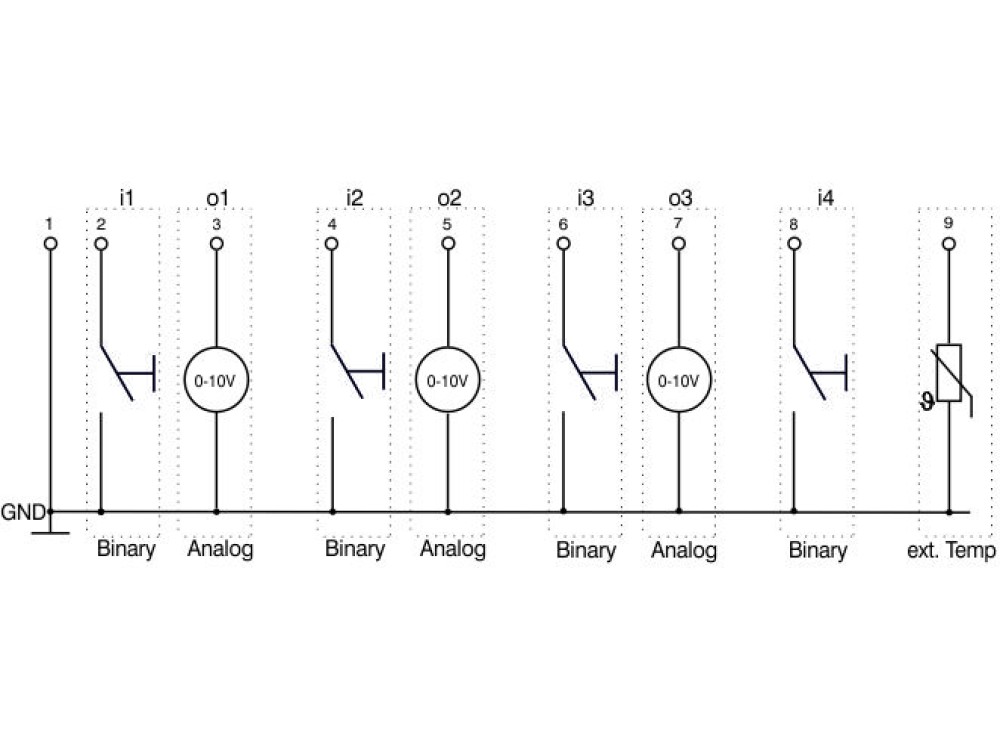

Đầu vào	4 ngõ vào nhị phân; 1 input cấu hình làm cảm biến nhiệt độ ngoài (PT1000/TF06)
Đầu ra	3 ngõ ra analog 0-10 V cấu hình tự do
Chỉnh tay (chỉ GS 31.12)	Chỉnh set-point qua touch panel, dải ±3 độ
Dải đo nhiệt độ	0...+50 độ C
Dải đo độ ẩm tương đối	0...100 %
Dải đo áp suất khí quyển	300...1.100 hPa
Dung sai	Nhiệt độ ±0,5 độ C; độ ẩm ±3 % (dải 20...80 %)

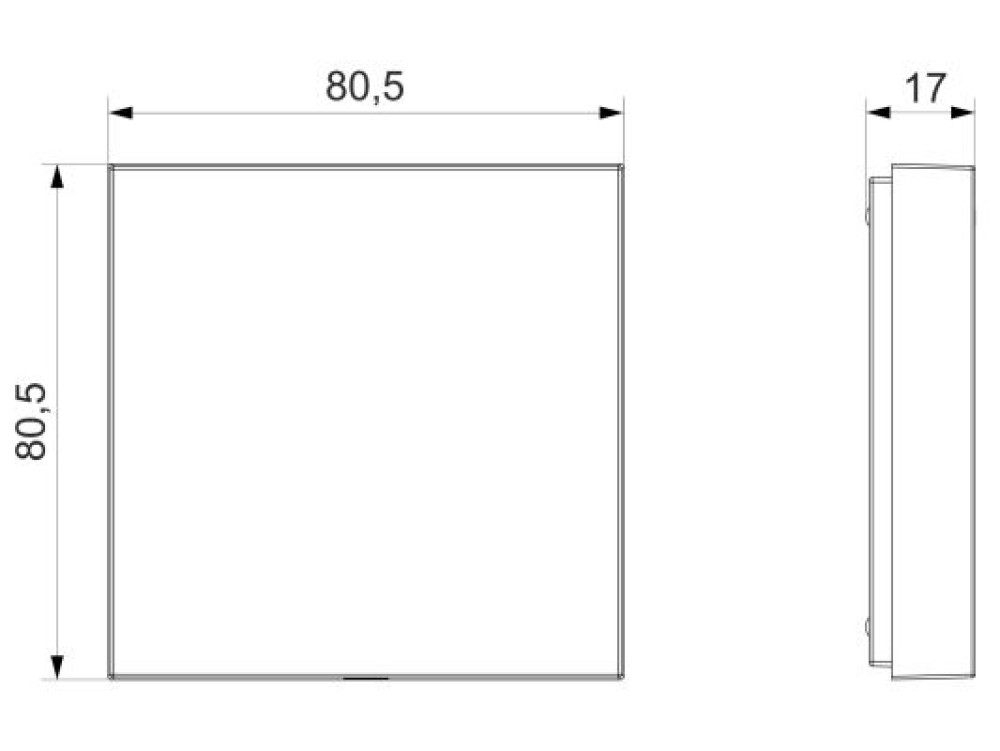

Kích thước	80,5 x 80,5 x 17 mm
Kiểu lắp	Lắp tường (ưu tiên kết hợp flush-mounting box)
Xuất xứ	Đức (Hugo Müller, VS-Schwenningen)

Thông tin sản phẩm

Cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12 Hugo Müller

Trong các dự án HVAC dùng KNX, đôi khi bạn cần một thiết bị vừa đo khí hậu phòng, vừa điều khiển được van hoặc quạt bằng tín hiệu analog, lại đảm bảo bảo mật đường truyền. GS 30.12 và GS 31.12 knx của Hugo Müller là cảm biến điều khiển nhiệt độ, độ ẩm và áp suất hỗ trợ KNX Secure, kèm 3 ngõ ra 0-10V tích hợp. Bài này phân tích hai biến thể ở góc độ kỹ sư tích hợp HVAC, và nói rõ ranh giới với các dòng lân cận để chọn đúng.

GS 30.12 và GS 31.12 knx là gì

GS 30.12 và GS 31.12 knx là cảm biến điều khiển khí hậu phòng vỏ 80mm chạy trên bus KNX-TP, hỗ trợ KNX Secure và có 3 ngõ ra 0-10V. Cả hai cùng nền tảng, khác nhau ở núm chỉnh set-point tay.

Bộ cảm biến gồm nhiệt độ, độ ẩm tương đối, áp suất khí quyển và điểm sương; từ nhiệt độ và độ ẩm thiết bị còn tính heat index. Bên trong chạy hàm so sánh độ ẩm (humidity comparator), điều khiển nhiệt độ với tối đa 4 sensor value trên 2 vòng điều khiển, và điều khiển VAV theo nhu cầu. Dung sai cảm biến ở mức tốt: nhiệt độ ±0,5 độ C, độ ẩm ±3 phần trăm.

Hai điểm làm nên khác biệt của dòng .12 so với dòng .11. Thứ nhất là KNX Secure (KNX Data Secure), bảo mật telegram bằng khóa FDSK in trên nhãn thiết bị, dùng được từ ETS 5.5 trở lên. Thứ hai là 3 ngõ ra analog 0-10V cấu hình tự do, xuất thẳng tín hiệu tới van hoặc quạt EC mà không cần actuator KNX trung gian. Thiết bị cũng cho dimming RGB/RGBW/HSV/Tunable White qua external input và cập nhật firmware được.

Điểm cần nói rõ để tránh nhầm: GS 30.12/31.12 knx không đo CO2. Bộ cảm biến chỉ gồm nhiệt độ, độ ẩm, áp suất và điểm sương. Nếu dự án cần đo CO2, hãy chọn cảm biến chất lượng không khí CO2 KNX GS 40.12/41.12. Nếu chỉ cần nhiệt độ và độ ẩm mà không cần KNX Secure hay ngõ ra 0-10V thì cảm biến nhiệt độ độ ẩm KNX GS 30.11/31.11 đủ dùng và tiết kiệm hơn.

GS 31.12 knx có núm chỉnh tay, GS 30.12 knx thì không

Khác biệt duy nhất giữa hai mã là núm chỉnh set-point tại chỗ: GS 31.12 knx có, GS 30.12 knx không. Đây là yếu tố quyết định chọn mã.

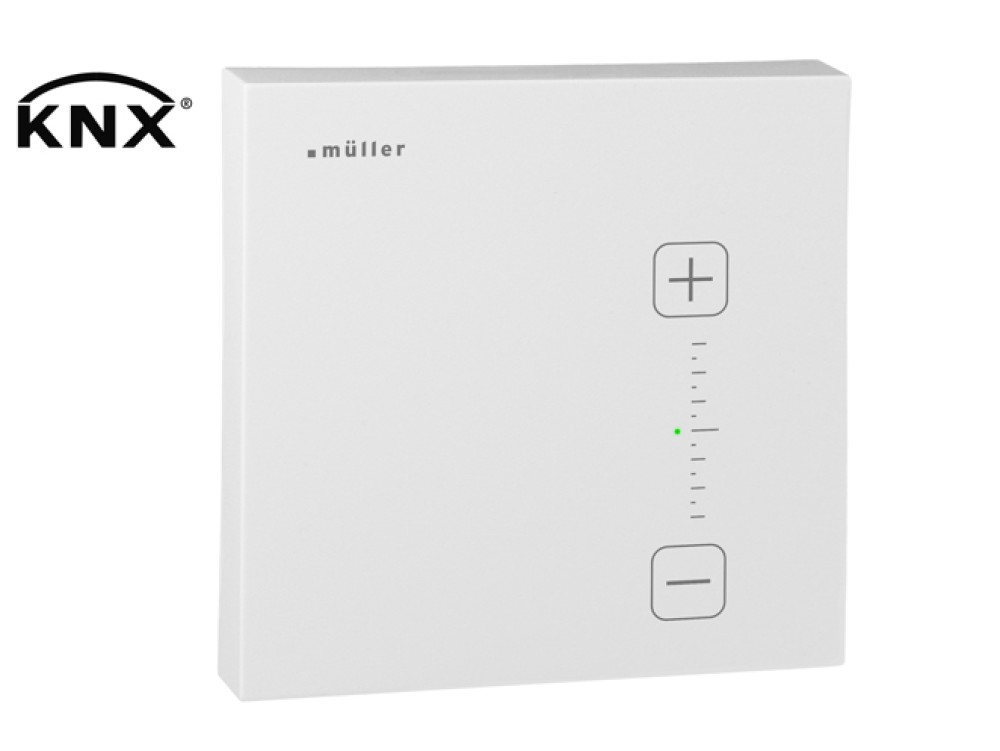

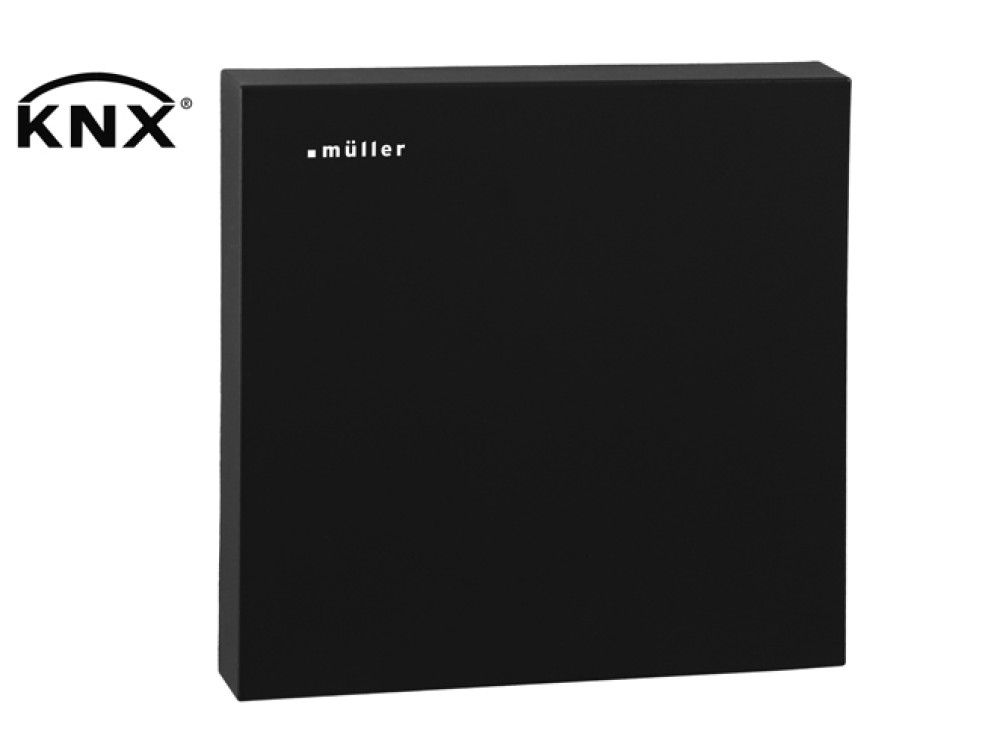

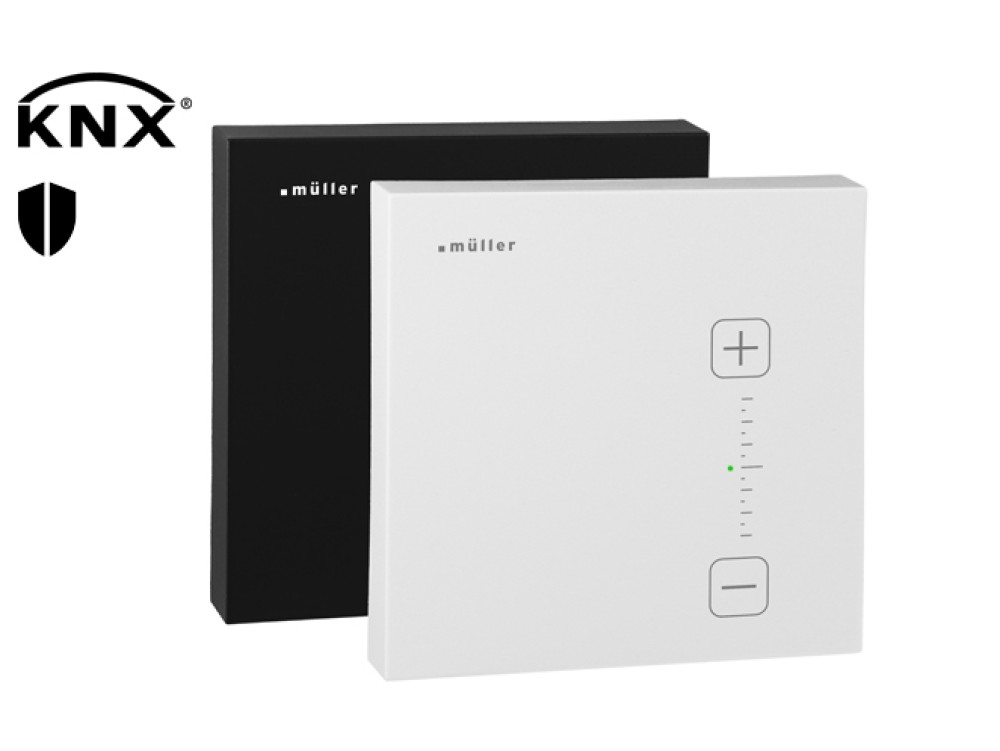

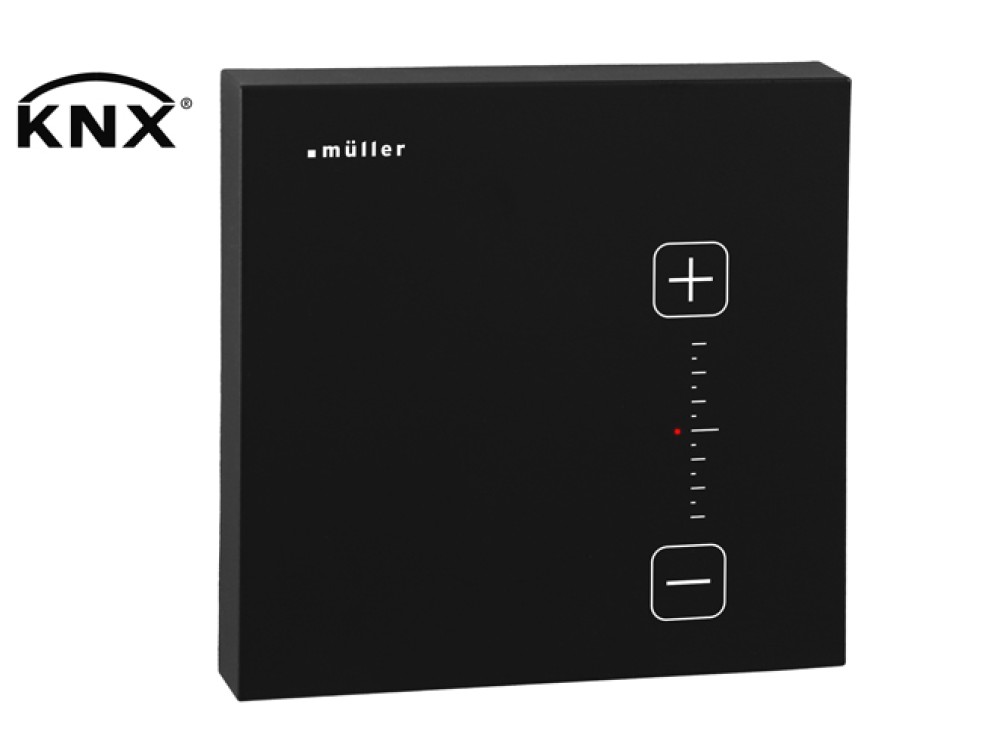

Núm chỉnh tay trên GS 31.12 knx cho người dùng dịch điểm đặt nhiệt độ ngay tại phòng qua touch panel (dải ±3 độ), gửi mức lệch đó lên bus dưới dạng offset. Nhờ vậy quản trị viên giữ nguyên setpoint chuẩn trong cấu hình, người dùng chỉ được dịch trong biên cho phép, và có thể khóa quyền chỉnh từ trung tâm cho khu vực không muốn khách tự điều chỉnh. GS 30.12 knx bỏ núm này, mọi thao tác setpoint đi qua bus, hợp khu vực quản lý tập trung. Cả hai bản có màu trắng và đen.

Logic điều khiển và group object của GS 30.12/31.12 knx

GS 30.12/31.12 knx dùng chung application program với dòng TS/GS x0.12 và x1.12 (KNX Secure). Cấu trúc chức năng gồm nhiều khối bật/tắt độc lập trong ETS, giúp chỉ sinh group object cần dùng.

Khối đo và cảm biến: nhiệt độ (kèm value offset, alarm, min/max), độ ẩm tương đối, áp suất khí quyển, điểm sương (kèm alarm), heat index, và humidity comparator so sánh độ ẩm để ra lệnh đóng/mở.

Khối điều khiển nhiệt độ (RTC): hai vòng điều khiển với bốn chế độ HVAC Comfort/Standby/Eco/Frost-Heat protection, chạy 2-point và PI, hỗ trợ main level và extra level cho cả sưởi lẫn làm mát, nhận tối đa 4 sensor value. Bản GS 31.12 thêm nhóm object cho núm chỉnh tay (manual offset value, reset, block).

Khối xuất tín hiệu: đây là điểm mạnh của dòng .12. Ngoài control value 0-100 phần trăm gửi qua telegram KNX, thiết bị có 3 ngõ ra analog 0-10V vật lý cấu hình tự do, gán cho van sưởi, van làm mát, van gió hay quạt EC. Kèm đó là điều khiển VAV (value output 0-100 phần trăm) và điều khiển độ ẩm (RHC).

Nhóm object	Vai trò
T: temperature value + min/max + alarm	Xuất nhiệt độ, cực trị, cảnh báo heat/frost
rH: humidity value + min/max	Xuất độ ẩm tương đối
HUMCMP: humidity comparator	So sánh độ ẩm, xuất lệnh
DEWP: dew point + alarm	Xuất điểm sương, cảnh báo đọng sương
P: air pressure	Xuất áp suất khí quyển
RTC: comfort temperature / HVAC mode	Điểm đặt và chế độ vận hành
RTC: control value main / extra level heating & cooling	Tín hiệu điều khiển sưởi và làm mát
RTC: reset / block / manual offset (GS 31.12)	Núm chỉnh tay: đặt lại, khóa, xuất offset
Analog output 1/2/3 (0-10V)	Ba ngõ ra vật lý cấu hình tự do
VAVC: control value (0-100%)	Điều khiển van gió theo lưu lượng

Vì đây là ứng dụng KNX Secure, khi commissioning cần nhập FDSK (in trên nhãn) vào ETS 5.5 trở lên để bật bảo mật telegram.

Ứng dụng theo loại công trình

GS 30.12 và GS 31.12 knx hợp với các dự án HVAC cần điều khiển khí hậu phòng chính xác, điều khiển van/quạt bằng 0-10V và yêu cầu bảo mật đường truyền.

Điều khiển FCU và van gió là ứng dụng mạnh nhất. Ba ngõ ra 0-10V xuất thẳng tín hiệu tới van sưởi, van làm mát hoặc quạt EC mà không cần actuator KNX trung gian, gọn tủ và giảm chi phí thiết bị. Tham khảo thêm về FCU và giải pháp cấp gió tươi. Hàm VAV cho phép điều tiết lưu lượng gió theo nhu cầu.

Văn phòng, khách sạn và công trình yêu cầu bảo mật dùng GS 30.12 để vừa kiểm soát nhiệt độ, độ ẩm vừa đảm bảo KNX Secure cho dữ liệu điều khiển. Việc đo áp suất và điểm sương còn giúp cảnh báo nguy cơ đọng sương trên bề mặt lạnh, hữu ích cho phòng có dàn lạnh trần. Đây là một phần của hệ thống ứng dụng KNX.

Giới hạn cần biết trước khi chọn

Cấp bảo vệ IP20, chỉ dùng trong nhà. Thiết bị không đo CO2; cần CO2 thì chọn GS 40.12/41.12. Đây là bản cao cấp có KNX Secure và 3 ngõ ra 0-10V nên giá cao hơn dòng .11; nếu không cần bảo mật Secure và output analog thì GS 30.11/31.11 đủ. KNX Secure yêu cầu ETS 5.5 trở lên và quản lý FDSK khi commissioning.

Khi nào nên và không nên chọn

Nên chọn GS 30.12 hoặc GS 31.12 knx khi:

Cần điều khiển nhiệt độ và độ ẩm phòng kèm điều khiển van hoặc quạt bằng 3 ngõ ra 0-10V trực tiếp.
Cần bảo mật KNX Secure cho dữ liệu điều khiển.
Cần điều khiển VAV, đo áp suất hoặc cảnh báo điểm sương.
Chọn GS 31.12 khi cần núm chỉnh tại chỗ, GS 30.12 khi quản lý tập trung.

Không nên chọn khi:

Cần đo CO2, khi đó dùng GS 40.12/41.12 knx.
Không cần KNX Secure và output 0-10V, khi đó GS 30.11/31.11 rẻ hơn.
Chỉ cần đo nhiệt độ, khi đó dùng TS 30.11 hoặc TS 30.12 knx.
Cần compact vỏ 55mm, khi đó dùng GS 10.00 knx.

Kết luận

GS 30.12 và GS 31.12 knx là bản cao cấp của dòng cảm biến khí hậu phòng 80mm Hugo Müller: đo nhiệt độ, độ ẩm, áp suất, điểm sương, có 3 ngõ ra 0-10V điều khiển van/quạt trực tiếp và hỗ trợ KNX Secure. Phù hợp dự án HVAC cần điều khiển FCU bằng analog và yêu cầu bảo mật. Chọn GS 31.12 nếu cần núm chỉnh. Nhớ dòng này không có CO2: cần CO2 dùng GS 40.12/41.12, chỉ cần nhiệt độ độ ẩm cơ bản dùng GS 30.11. Liên hệ đội kỹ thuật KNXStore để tư vấn và kiểm tra tồn kho.
