Cảm biến ánh sáng và nhiệt độ ngoài trời KNX LS 30.00 Hugo Müller
Điều khiển chiếu sáng ngoài trời chuẩn nhất là điều khiển theo ánh sáng thật đo được tại chỗ, chứ không phải theo giờ cố định vốn luôn lệch mùa. Nhưng nhiều công trình còn muốn tận dụng chính điểm lắp cảm biến ngoài trời để lấy luôn dữ liệu nhiệt độ môi trường cho logic HVAC. LS 30.00 knx của Hugo Müller đáp ứng cả hai: một cảm biến ngoài trời vừa đo độ rọi vừa đo nhiệt độ, đưa cả hai giá trị lên bus KNX kèm bốn nhóm chức năng đóng cắt tích hợp. Bài này phân tích thiết bị cho kỹ sư tích hợp.
LS 30.00 knx là gì và vai trò trên bus KNX

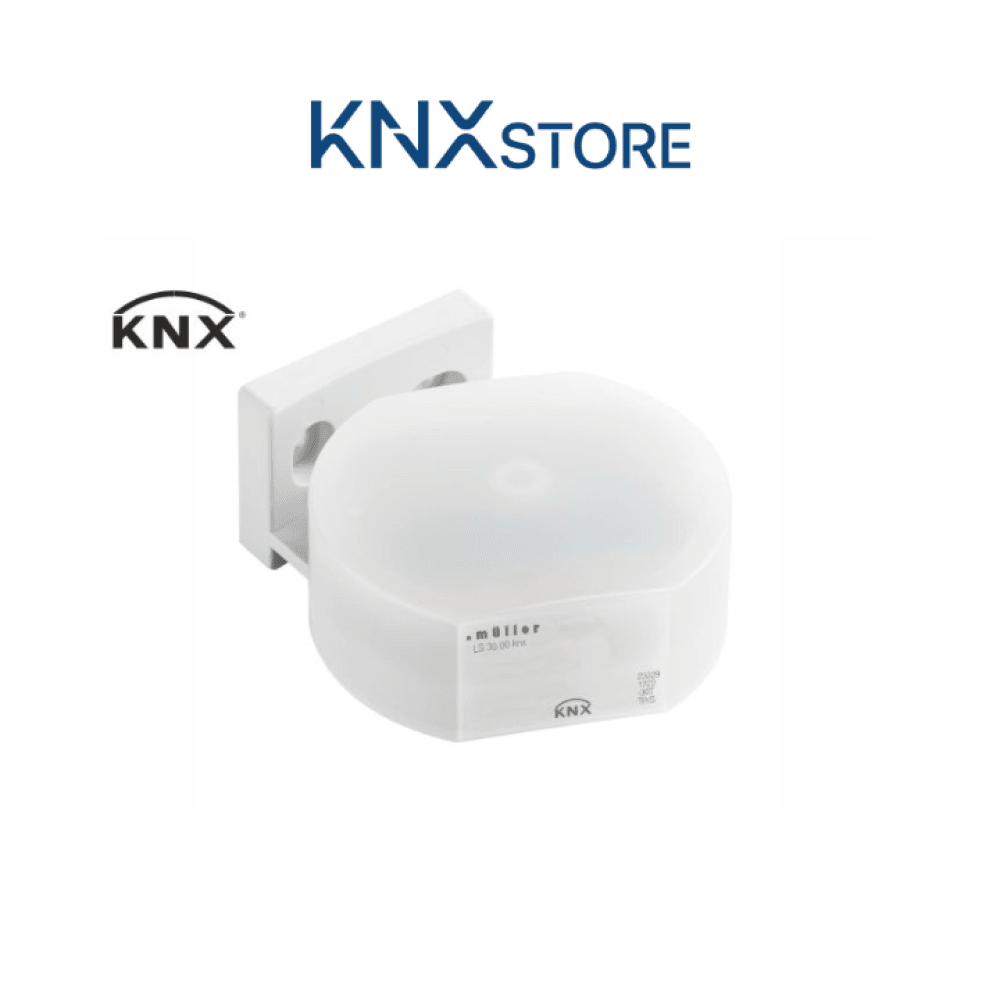

LS 30.00 knx là cảm biến ánh sáng và nhiệt độ ngoài trời (outdoor sensor) chạy trên bus KNX-TP, thuộc nhóm Outdoor sensors trong dòng Connect-KNX của Hugo Müller. Thiết bị đo cường độ sáng trong dải rất rộng 1 đến 220.000 Lux và nhiệt độ ngoài trời từ âm 30 đến 55 độ C, gửi cả hai giá trị lên bus để các thiết bị khác trong hệ dùng cho logic điều khiển hoặc hiển thị.
Điểm cần nhấn cho người tích hợp: LS 30.00 knx là cảm biến, không phải thiết bị công suất. Nó gửi giá trị đo, ngưỡng và lệnh scene lên bus, còn actuator KNX mới thực sự đóng cắt đèn hay điều khiển tải. Thiết bị cấp nguồn trực tiếp qua điện áp bus KNX, dòng tiêu thụ khoảng 10 mA, không cần đấu thêm nguồn 230V riêng nên đi dây gọn và an toàn hơn ở vị trí ngoài trời.
Đây là bản nâng cấp có thêm cảm biến nhiệt độ của LS 20.00 knx: cùng kích thước, cùng cấp bảo vệ IP54, cùng nhóm outdoor sensors, nhưng là một sản phẩm riêng với Art. No. và EAN khác, không phải biến thể cấu hình của LS 20.00.
So sánh LS 30.00 knx với LS 20.00 knx
Nhiều dự án đã quen với cảm biến ánh sáng KNX LS 20.00 nên câu hỏi thực tế là khi nào cần lên LS 30.00. Khác biệt duy nhất nhưng quan trọng là khối cảm biến nhiệt độ và nhóm chức năng temperature control đi kèm.
| Đặc điểm | LS 20.00 knx | LS 30.00 knx |
|---|---|---|
| Đo ánh sáng | Có, 1 đến 220.000 Lux | Có, 1 đến 220.000 Lux |
| Đo nhiệt độ | Không | Có, âm 30 đến 55 độ C |
| Lighting control | Có | Có |
| Temperature control | Không | Có |
| Twilight switch theo chương trình ngày | Có | Có |
| Time switch chuẩn | Có | Có |

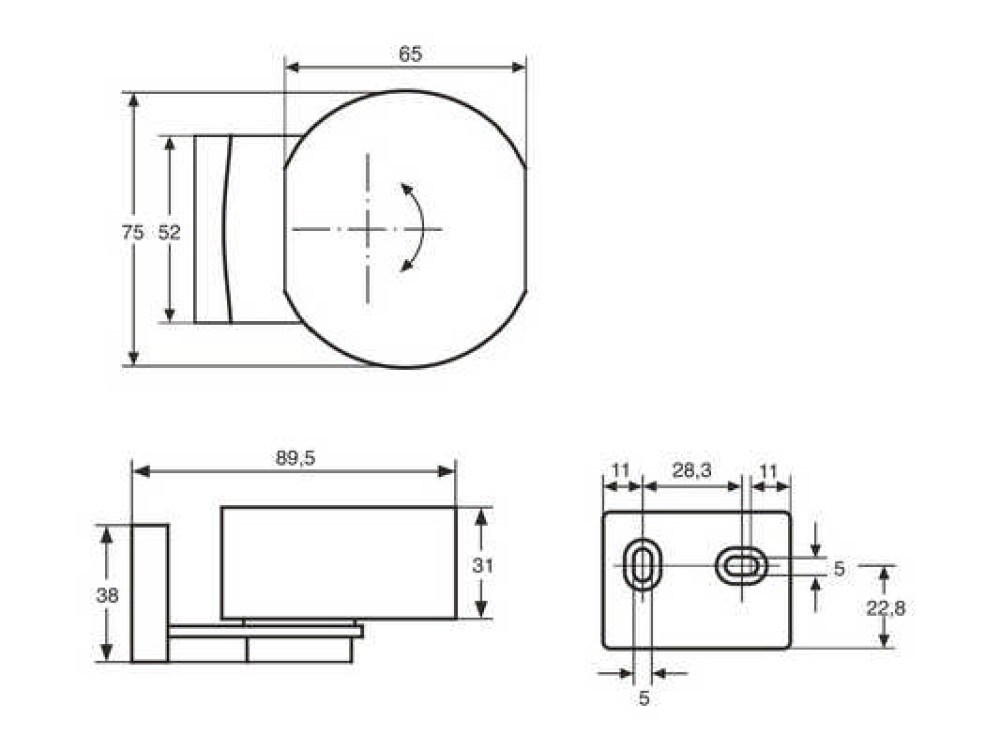

| Kích thước | 89,5 x 75 x 40 mm | 89,5 x 75 x 40 mm |
| Cấp bảo vệ | IP54 | IP54 |
| Cấp nguồn | Qua bus KNX | Qua bus KNX |
Chọn LS 30.00 knx khi công trình cần thêm dữ liệu nhiệt độ ngoài trời cho logic điều khiển HVAC hoặc cảnh báo. Chọn LS 20.00 knx nếu chỉ cần đo độ rọi để điều khiển chiếu sáng, khi đó bản này gọn và tiết kiệm hơn.
Bốn nhóm chức năng trên bus KNX
LS 30.00 knx cấu hình được bốn nhóm chức năng độc lập trong ETS, đây là điểm khiến một cảm biến ngoài trời làm được nhiều việc.
Lighting control (điều khiển ánh sáng theo độ rọi). Cảm biến gửi giá trị lux đo được lên bus, đồng thời hỗ trợ hai ngưỡng độc lập. Khi độ rọi vượt qua hoặc xuống dưới ngưỡng đã đặt, thiết bị gửi tín hiệu on/off hoặc số scene tương ứng, dùng cho logic bật tắt chiếu sáng theo điều kiện sáng thật ngoài trời.
Temperature control (điều khiển theo nhiệt độ). Tương tự nhóm ánh sáng nhưng áp cho đại lượng nhiệt độ: gửi giá trị đo, hai ngưỡng nhiệt độ độc lập và scene khi vượt ngưỡng. Đây là nhóm chức năng mới so với LS 20.00, dùng cho logic sưởi, làm mát hoặc cảnh báo theo nhiệt độ môi trường thực tế.
Twilight switch theo chương trình ngày. Hoạt động như một công tắc chạng vạng: gửi tín hiệu đóng cắt hoặc scene theo ngưỡng ánh sáng đã đặt, kết hợp với chương trình ngày riêng. Phù hợp bật đèn cảnh quan lúc tối và tắt lúc rạng sáng theo độ rọi thật.
Time switch chuẩn theo chương trình ngày. Có thêm hai khung giờ đóng cắt độc lập với giá trị đo được, dùng khi cần lịch cố định không phụ thuộc ánh sáng hay nhiệt độ, ví dụ tắt đèn quảng cáo sau một giờ khuya nhất định.
Lưu ý lắp đặt
Có hai nhóm nhiễu cần kiểm soát khi lắp LS 30.00 knx, và cả hai đều ảnh hưởng trực tiếp đến độ chính xác đóng cắt.
Nhiễu điện từ. Theo hướng dẫn của nhà sản xuất, trong bán kính 1 mét quanh cảm biến không được lắp máy biến áp, relay, contactor hoặc thiết bị đóng cắt tương tự, vì trường điện từ có thể làm sai kết quả đo. Nếu lắp trên tường, tránh vị trí có bó dây điện hoặc khối kim loại lớn ngay sau tường.
Nguồn sáng nhiễu. Vì thiết bị dùng ngưỡng lux để đóng cắt, vị trí lắp phải tránh các nguồn sáng lạ chiếu trực tiếp vào cảm biến. Trong thực tế triển khai, lỗi hay gặp nhất là lắp cảm biến ở đầu hồi gần lối xe ra vào: mỗi lần đèn pha ô tô quét qua, độ rọi tăng vọt tức thời và twilight switch đóng cắt sai, đèn cảnh quan chớp tắt vô cớ ban đêm. Đèn sân, đèn quảng cáo hắt ngược hay đèn của tòa nhà đối diện đều gây hiện tượng tương tự. Cách xử lý là chọn hướng lắp quay lên trời hoặc quay về phía không có nguồn sáng nhân tạo, và tận dụng chương trình ngày để giới hạn khung giờ mà ngưỡng ánh sáng được phép tác động.
Ứng dụng theo loại công trình
LS 30.00 knx hợp với công trình cần điều khiển ngoài trời theo điều kiện thật, đồng thời tận dụng dữ liệu nhiệt độ môi trường.
Chiếu sáng ngoài trời theo độ rọi là ứng dụng chính. Đèn mặt tiền, sân vườn, lối đi bật khi trời tối thật và tắt khi đủ sáng, bám theo giá trị lux thay vì giờ cứng nên không lệch mùa. Nếu công trình muốn điều khiển theo giờ mọc lặn mặt trời tính toán thay vì đo thực tế, có thể cân nhắc thêm đồng hồ hẹn giờ KNX SC 98.40 chạy lịch astro trong tủ điện. Hai cách tiếp cận bổ sung nhau: SC 98.40 tính giờ theo thiên văn, còn LS 30.00 đóng cắt theo ánh sáng thật, kết hợp cả hai cho kết quả ổn định nhất khi trời âm u bất thường.
Dữ liệu nhiệt độ ngoài trời cho HVAC là giá trị cộng thêm của bản 30.00. Giá trị nhiệt độ ngoài trời đưa lên bus có thể làm biến vào cho bù nhiệt độ đặt của hệ điều hòa, kích hoạt logic bảo vệ khi quá lạnh hoặc quá nóng, hay đơn giản là hiển thị trên màn hình phòng kỹ thuật. Với dữ liệu khí hậu bên trong phòng, thiết bị này ghép tốt với cảm biến nhiệt độ độ ẩm KNX GS 30.11/31.11: LS 30.00 lo phần môi trường ngoài trời, GS 30.11/31.11 lo khí hậu trong nhà, tạo bức tranh đầy đủ cho hệ BMS. Toàn bộ cách ghép này là một phần của hệ thống ứng dụng KNX.
Khi nào nên và không nên chọn LS 30.00 knx
Nên chọn LS 30.00 knx khi:
- Cần điều khiển chiếu sáng ngoài trời theo độ rọi thật, đồng thời cần luôn dữ liệu nhiệt độ ngoài trời cho HVAC hoặc cảnh báo.
- Muốn gộp lighting control, temperature control, twilight switch và time switch trong một thiết bị cấp nguồn qua bus.
- Lắp ngoài trời lâu dài, cần IP54 và dải nhiệt rộng.
Không nên chọn khi:
- Chỉ cần đo độ rọi, không cần nhiệt độ, khi đó LS 20.00 knx gọn và tiết kiệm hơn.
- Cần điều khiển theo giờ mặt trời thật với GPS và astro, khi đó FU 40.00 knx phù hợp hơn.
- Cần lịch hẹn giờ đa kênh trong tủ điện, khi đó SC 98.40 knx là thiết bị đúng.
Sản phẩm liên quan và so sánh
| Sản phẩm | Khác biệt chính so với LS 30.00 knx |
|---|---|
| Cảm biến ánh sáng KNX LS 20.00 | Cùng dải lux và IP54 nhưng chỉ đo ánh sáng, không có cảm biến nhiệt độ và không có nhóm temperature control. |
| Đồng hồ hẹn giờ KNX SC 98.40 | Timer astro 4 kênh trong tủ điện, đóng cắt theo giờ mặt trời tính toán thay vì đo lux thực tế; kết hợp LS 30.00 để bám ánh sáng thật. |
| Cảm biến nhiệt độ độ ẩm KNX GS 30.11/31.11 | Cảm biến khí hậu trong nhà (nhiệt độ, độ ẩm); bổ sung dữ liệu trong phòng cho hệ mà LS 30.00 cấp dữ liệu ngoài trời. |
Kết luận
LS 30.00 knx là lựa chọn khi công trình vừa cần điều khiển chiếu sáng ngoài trời theo độ rọi thật, vừa muốn tận dụng chính điểm lắp để lấy dữ liệu nhiệt độ ngoài trời cho HVAC. So với LS 20.00, bản này cộng thêm cảm biến nhiệt độ và nhóm temperature control trong khi giữ nguyên dải lux 220.000, kích thước và IP54, tất cả trên bus KNX với dòng tiêu thụ khoảng 10 mA. Nếu chỉ cần độ rọi thì LS 20.00, cần thêm GPS và astro thì FU 40.00, còn cần lịch đa kênh trong tủ thì SC 98.40. Điểm quyết định khi lắp là kiểm soát nhiễu điện từ trong bán kính 1 mét và tránh nguồn sáng lạ như đèn xe. Liên hệ đội kỹ thuật KNXStore để tư vấn và kiểm tra tồn kho.
