Công tắc cảm ứng KNX tích hợp cảm biến CO2 GS 67.11/68.11 Hugo Müller
Trong phòng họp hay lớp học, một mặt công tắc lý tưởng vừa điều khiển đèn rèm, vừa biết không khí trong phòng có ngột ngạt hay không để tự tăng thông gió. GS 67.11 và GS 68.11 knx của Hugo Müller làm được cả hai: là công tắc cảm ứng KNX có nút điều khiển, đồng thời là cảm biến CO2 và khí hậu phòng. Bài này phân tích hai biến thể cho kỹ sư tích hợp và chỉ rõ khi nào chọn bản nào.
GS 67.11 và GS 68.11 knx là gì
GS 67.11 và GS 68.11 knx là nút nhấn cảm ứng tích hợp cảm biến chất lượng không khí, chạy trên bus KNX-TP, hỗ trợ KNX Secure, lắp âm tường vừa khung công tắc 55mm. Đây là dòng GS 6x, khác dòng nút nhấn TS 5x ở chỗ có thêm cảm biến CO2, độ ẩm và áp suất chứ không chỉ đo nhiệt độ.

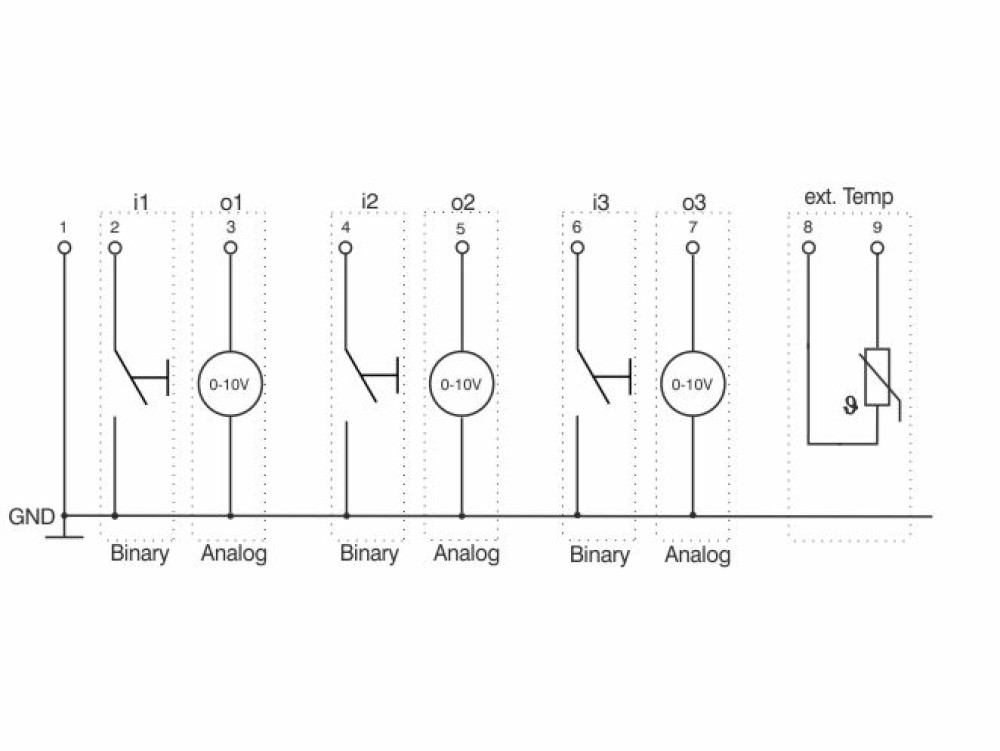

Bộ cảm biến gồm CO2 (bù áp suất), nhiệt độ, độ ẩm tương đối, áp suất khí quyển và điểm sương. Nút cảm ứng gửi lệnh KNX khi chạm, gán được switching, dimming, blind/shutter, scene, value và logic trong ETS. Thiết bị chạy tối đa hai vòng điều khiển nhiệt độ, có 3 ngõ ra analog 0-10V điều khiển van hoặc quạt trực tiếp, và 3 binary input cho nút hoặc tiếp điểm ngoài.
GS 68.11 có màn hình, GS 67.11 thì không

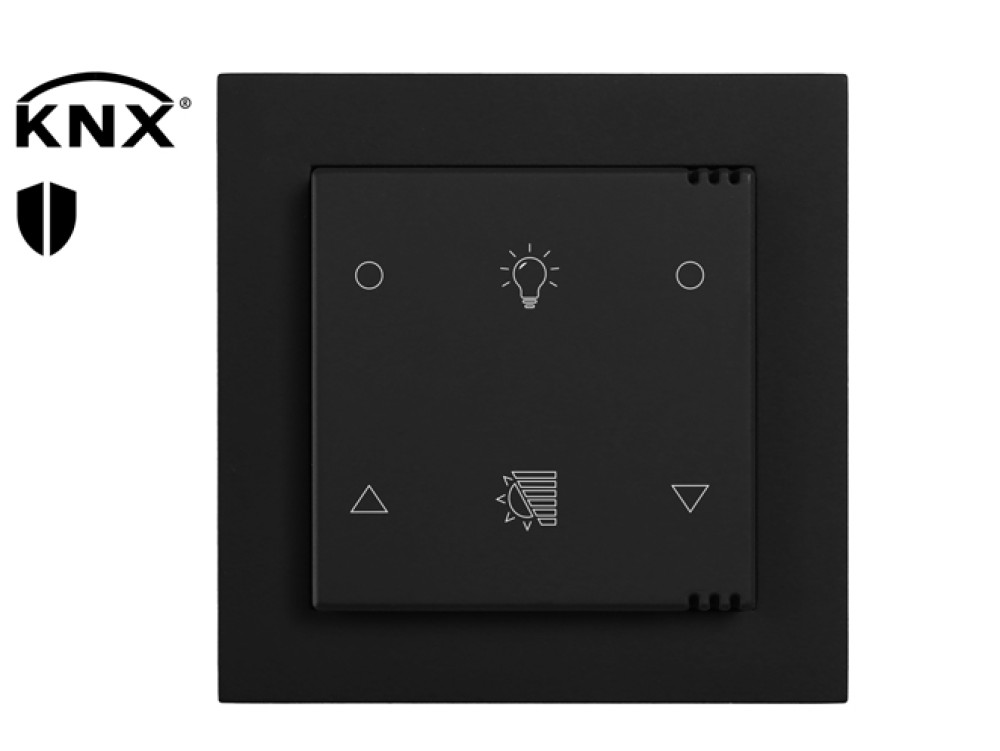

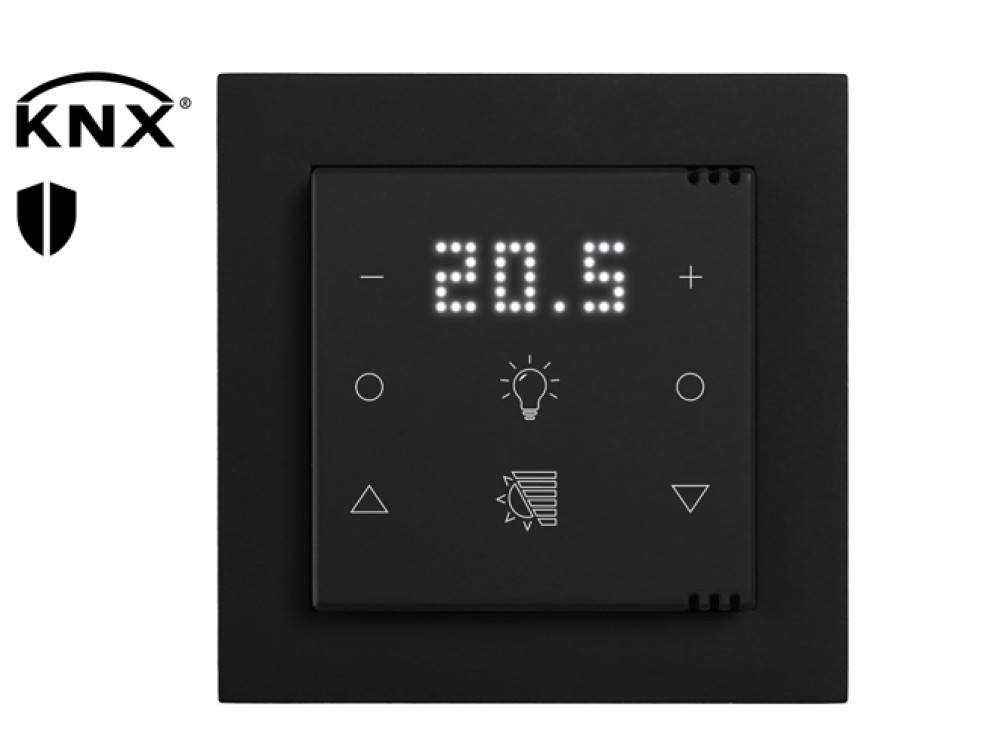

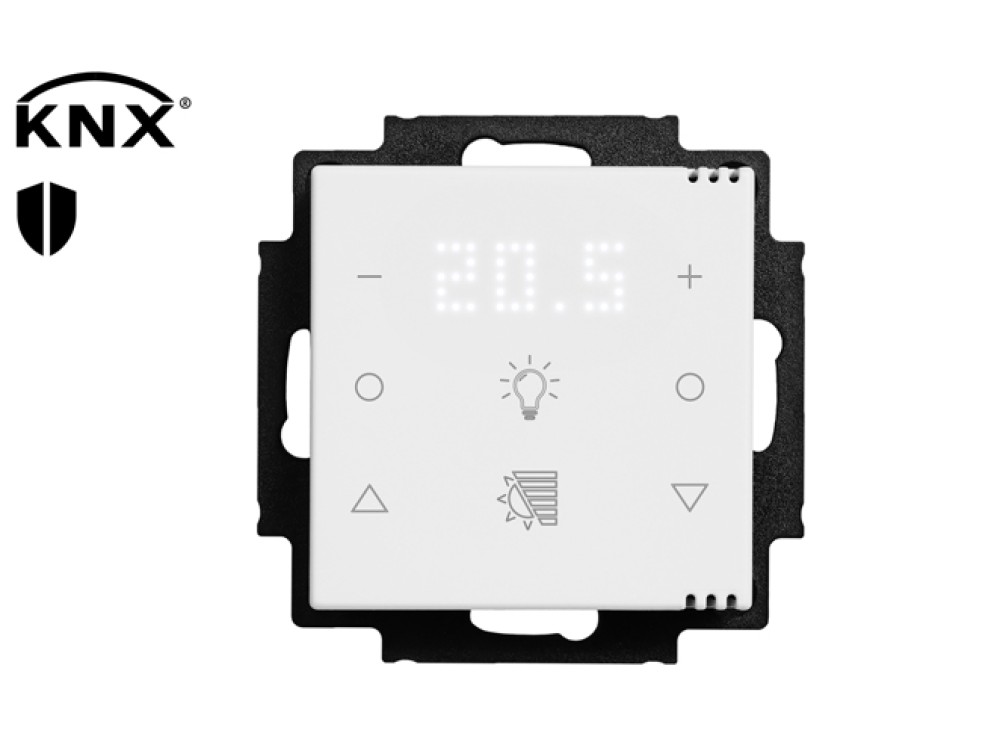

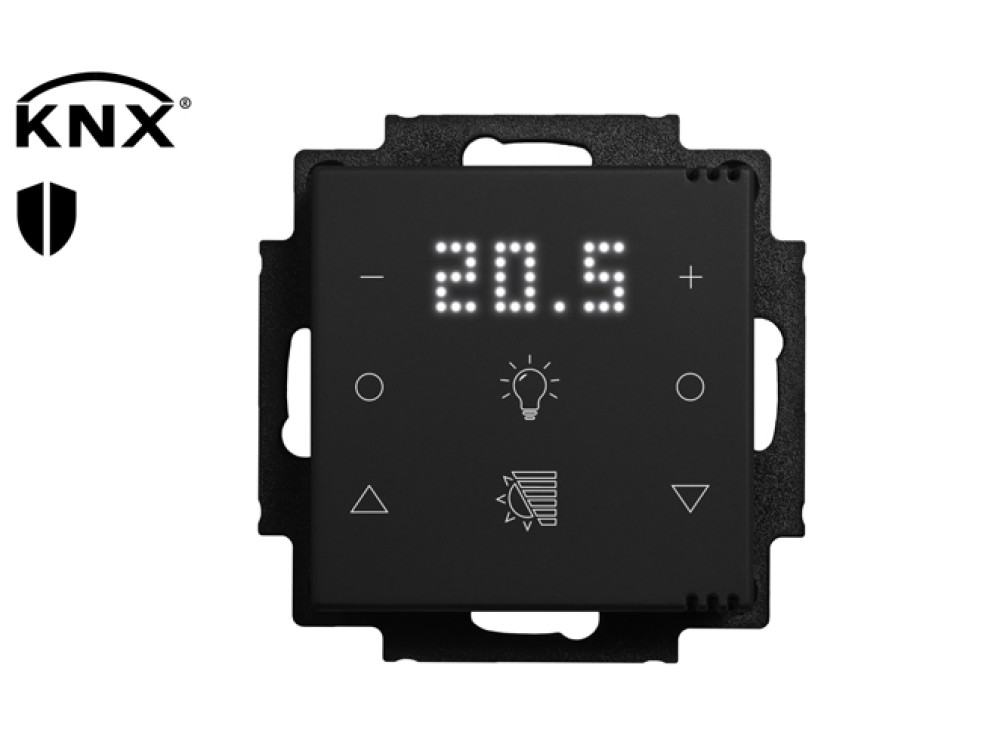

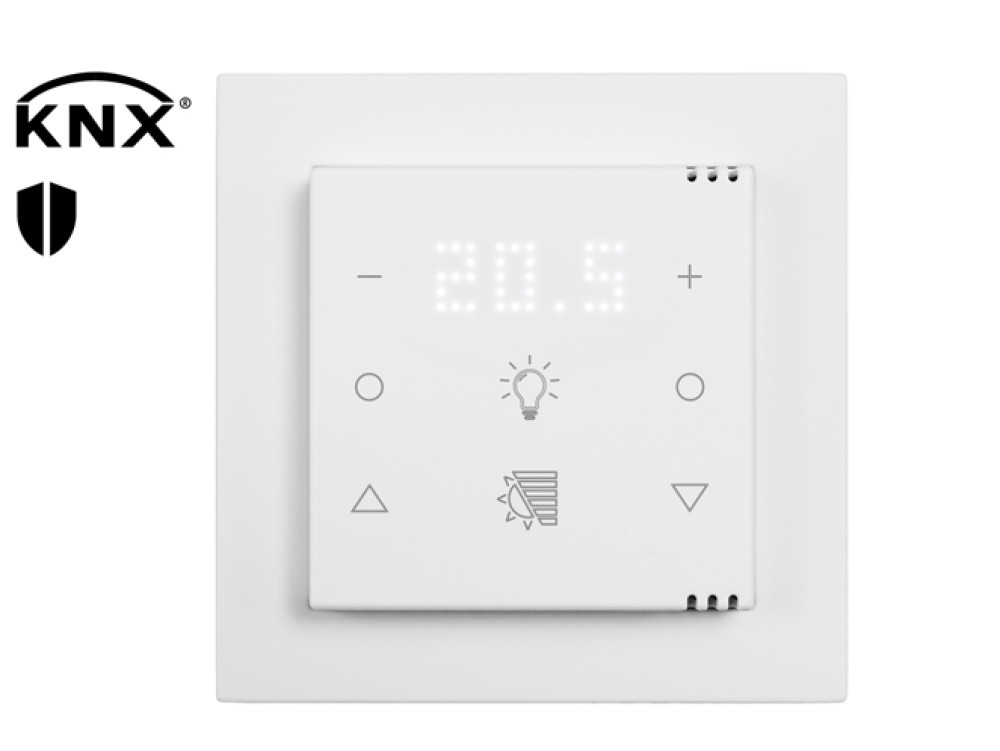

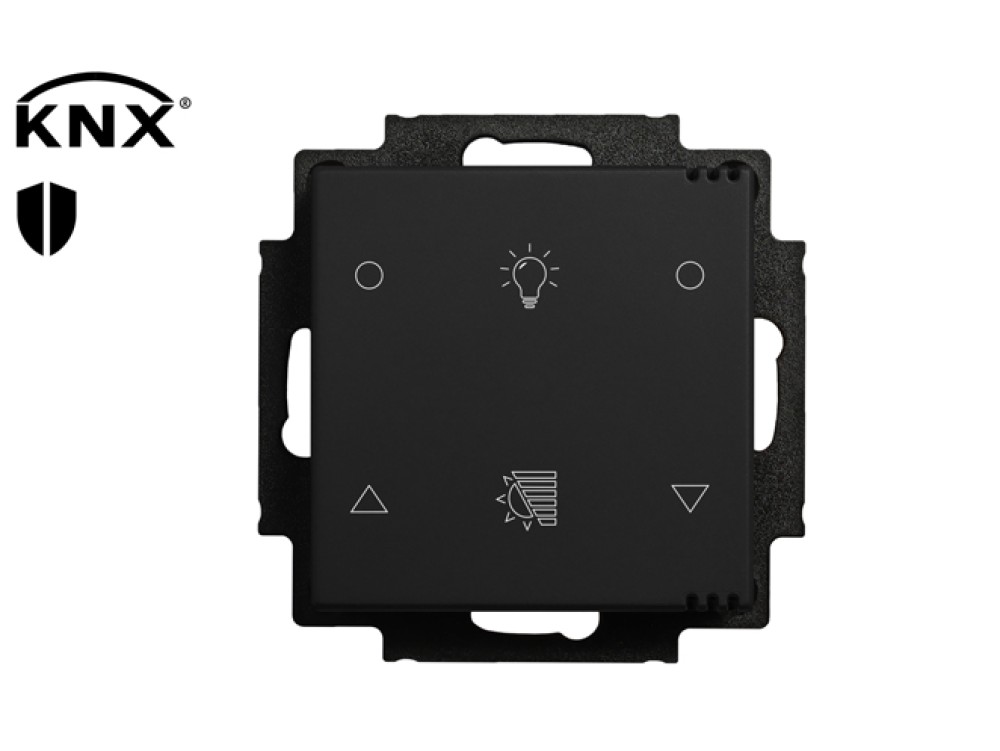

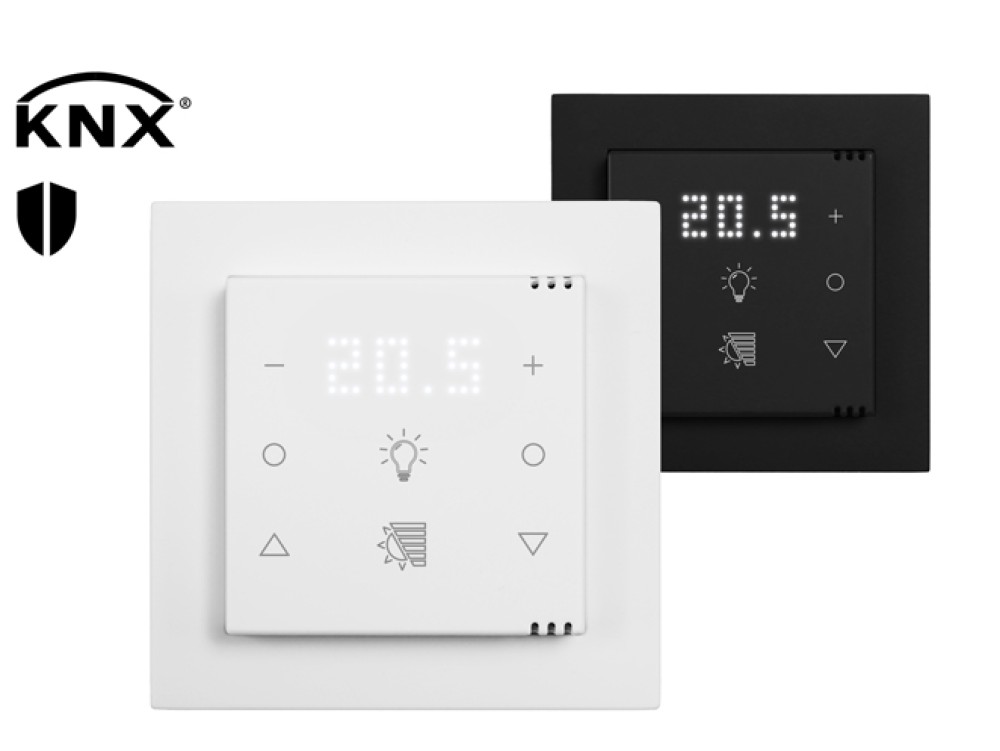

Đây là khác biệt quyết định chọn mã. GS 67.11 knx4 có 4 nút cảm ứng in icon (2 đèn, 2 rèm), không màn hình. GS 68.11 knx6 có 6 nút (2 nhiệt độ, 2 đèn, 2 rèm) kèm màn hình 75-segment hiển thị nhiệt độ và cho chỉnh setpoint ngay trên mặt.
GS 68.11 là bản nâng cấp của GS 67.11, thêm màn hình và cặp nút chỉnh nhiệt độ, cho người dùng thấy và điều chỉnh tại chỗ. GS 67.11 gọn hơn khi phòng chỉ cần các nút đèn rèm còn nhiệt độ và CO2 chạy nền theo bus.
Bảng so sánh nhanh
| Tiêu chí | GS 67.11 knx4 | GS 68.11 knx6 |
|---|---|---|
| Số nút cảm ứng | 4 (2 đèn + 2 rèm) | 6 (2 nhiệt + 2 đèn + 2 rèm) |
| Màn hình hiển thị | Không | Có, 75-segment |
| Chỉnh setpoint tại chỗ | Không | Có |
| Cảm biến | CO2, nhiệt độ, độ ẩm, áp suất, điểm sương | Như 67.11 |
| Ngõ ra 0-10V | 3 | 3 |
| KNX Secure | Có | Có |
| Mã hàng | trắng 24788 / đen 24793 | trắng 24609 / đen 24643 |
Logic điều khiển và group object
GS 67.11/68.11 dùng chung application program với cả dòng TS 5x và GS 6x. Vì phần cứng có đủ cảm biến khí hậu, thiết bị hiển thị đầy đủ các khối CO2, độ ẩm, điểm sương, áp suất bên cạnh nút bấm và điều khiển nhiệt độ.
Khối nút bấm và function
Mỗi nút chiếm 7 group object liên tiếp (pressed, short, long, auto repeat, release, state, enable LED). Bản knx4 dùng 4 nút, bản knx6 dùng 6 nút trong dải object 201 tới 242. Bề mặt nút được tự gán sau khi chọn chức năng trong ETS, không cần liên kết thủ công từng object. Lệnh thực tế nằm ở khối Functions, mỗi function chọn input nguồn và object khóa riêng. Riêng GS 68.11 dùng thêm object hiển thị mà GS 67.11 không có.
Khối cảm biến khí hậu và điều khiển thông gió
CO2 xuất giá trị đo và điều khiển step cùng PI (nhiều cấp) để điều khiển thông gió theo nồng độ. Độ ẩm có value output, control và humidity comparator. Nhiệt độ chạy hai vòng RTC với đầy đủ chế độ HVAC, xuất control value ra bus và ra 3 ngõ 0-10V. Điểm sương và áp suất có value output kèm cảnh báo đọng sương. Điều này biến GS 67.11/68.11 thành điểm vừa điều khiển vừa giám sát khí hậu ngay tại một mặt công tắc.
| Nhóm object | Vai trò |
|---|---|
| 1 / 2 / 3 | Send in operation / Request status / operating hours |
| 171...183 | T: nhiệt độ, min/max, cảnh báo ngưỡng |
| 201...242 | Nút cảm ứng (mỗi nút 7 object) |
| 243...263 | 3 external binary input |
| 264...269 | 3 ngõ ra analog 0-10V (input value + lock) |
| RTC1/RTC2 | Điều khiển nhiệt độ hai vòng (setpoint, HVAC mode, control value) |
| CO2 / CO2C | Giá trị CO2 và điều khiển thông gió nhiều cấp |
| rH / HUMCMP / DEWP / P | Độ ẩm, so sánh độ ẩm, điểm sương, áp suất |
Vì là ứng dụng KNX Secure, khi commissioning cần nhập FDSK in trên nhãn vào ETS 5.5 trở lên. Sau khi cấp nguồn, thiết bị cần khoảng hai phút mới có giá trị cảm biến đầu tiên.
Ứng dụng theo loại công trình
Cả hai mã hợp với phòng đông người cần vừa điều khiển đèn rèm vừa giám sát CO2 và điều khiển thông gió tại chỗ.
Phòng họp, lớp học, phòng đào tạo
Đây là nhóm ứng dụng mạnh nhất. Một mặt công tắc GS 67.11 hoặc GS 68.11 tại cửa phòng vừa bật tắt và dim đèn, kéo rèm, vừa đo CO2 để ra lệnh tăng cấp gió tươi khi phòng đông người, kết hợp giải pháp cấp gió tươi. Chọn GS 68.11 khi cần hiển thị nhiệt độ trên mặt cho người dùng. Đây là một phần của hệ thống ứng dụng KNX trong công trình giáo dục và văn phòng.
Văn phòng và tòa nhà chú trọng sức khỏe
Trong văn phòng, thiết bị vừa là điểm điều khiển chiếu sáng và rèm cửa tự động, vừa cấp dữ liệu CO2, nhiệt độ, độ ẩm cho hệ thông gió và báo cáo chất lượng không khí. Ba ngõ ra 0-10V điều khiển van FCU hoặc quạt trực tiếp.
Giới hạn cần biết trước khi chọn
Cấp bảo vệ IP20, chỉ dùng trong nhà khô ráo. Khung công tắc không kèm theo. GS 67.11 không có màn hình nên không hiển thị hay chỉnh nhiệt độ tại chỗ. Nếu chỉ cần đo CO2 mà không cần nút bấm trên mặt, có cảm biến CO2 KNX âm tường GS 47.11/48.11 hoặc bản không nút GS 67.00. KNX Secure yêu cầu ETS 5.5 trở lên và quản lý FDSK khi commissioning.
Khi nào nên và không nên chọn
Nên chọn khi:
- Cần một mặt công tắc vừa điều khiển đèn rèm vừa đo CO2 và khí hậu phòng.
- Cần điều khiển thông gió theo CO2 và điều khiển van bằng 3 ngõ 0-10V, có KNX Secure.
- Chọn GS 68.11 khi cần màn hình và chỉnh nhiệt độ tại chỗ, GS 67.11 khi không cần hiển thị.
Không nên chọn khi:
- Chỉ cần đo CO2 không cần nút bấm, khi đó dùng GS 47.11/48.11 hoặc GS 67.00.
- Chỉ đo nhiệt độ, không cần CO2, khi đó dùng dòng nút nhấn TS 57/58 rẻ hơn.
- Cần bộ điều khiển nhiệt độ không kèm nút, khi đó dùng bộ điều khiển nhiệt độ phòng KNX TS 30.11/31.11.
Kết luận
GS 67.11 và GS 68.11 knx là hai công tắc cảm ứng KNX cùng dòng, gộp điều khiển đèn, rèm với đo CO2 và khí hậu phòng vào một mặt, kèm KNX Secure và 3 ngõ ra 0-10V. Điểm chọn nằm ở màn hình: GS 68.11 cho hiển thị và chỉnh nhiệt độ tại chỗ, GS 67.11 gọn hơn khi không cần. Chỉ cần đo CO2 không nút thì dùng GS 47.11/48.11 hoặc GS 67.00, chỉ đo nhiệt độ thì dùng TS 57/58. Liên hệ đội kỹ thuật KNXStore để tư vấn bố cục nút và cấu hình theo dự án.
