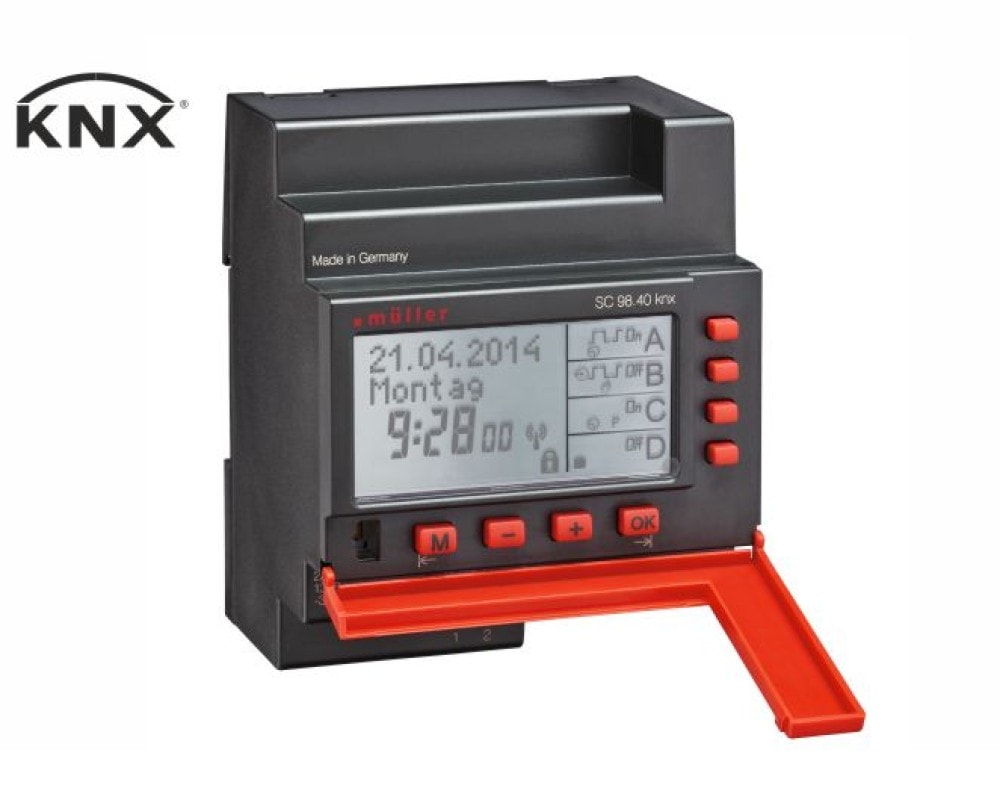

Đồng hồ hẹn giờ KNX SC 98.40 Hugo Müller 4 kênh
Trong một tủ điện KNX, không phải lúc nào bạn cũng muốn logic hẹn giờ nằm ẩn trong phần mềm của bộ điều khiển trung tâm. Có những dự án mà kỹ sư muốn một thiết bị vật lý riêng, có màn hình, lập trình trực tiếp trên mặt, chạy độc lập kể cả khi phần còn lại của hệ thống bận. SC 98.40 knx của Hugo Müller là đồng hồ hẹn giờ KNX cho đúng nhu cầu đó: 4 kênh, lịch năm, astro, lắp DIN-rail, gửi lệnh lên bus KNX. Bài này phân tích nó ở góc độ kỹ sư tích hợp và panel builder.
SC 98.40 knx là gì và vai trò trên bus KNX

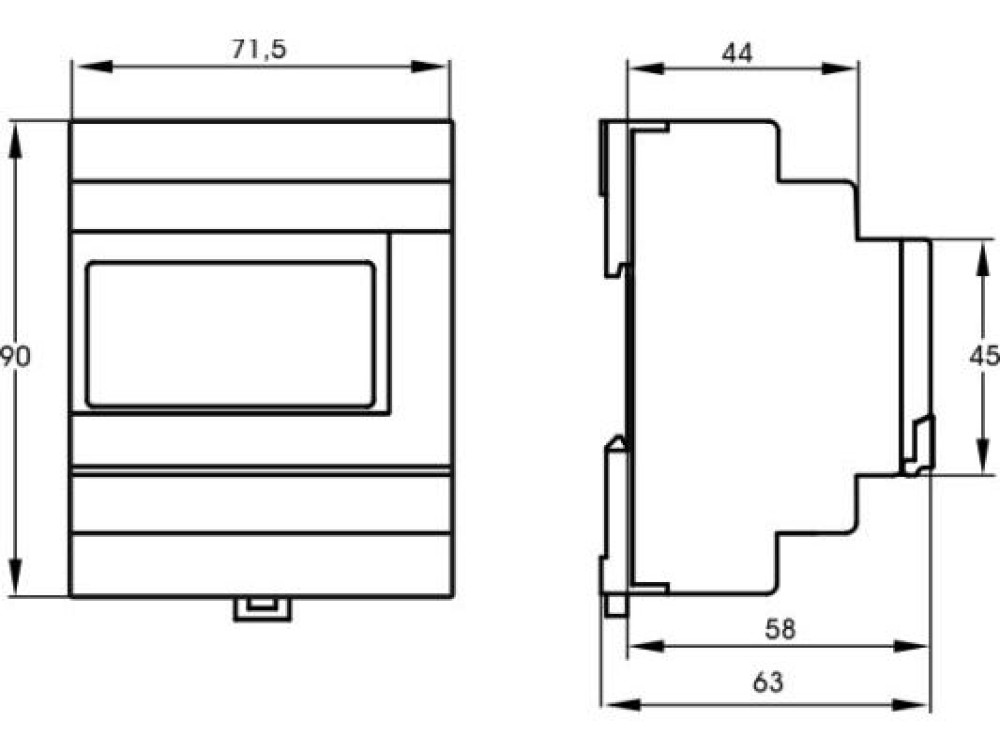

SC 98.40 knx là đồng hồ hẹn giờ số 4 kênh chạy trên bus KNX-TP, lắp trên thanh DIN-rail 35mm trong tủ điện. Nó tự chạy chương trình thời gian rồi gửi lệnh điều khiển lên bus cho các thiết bị khác thực thi.
Điểm cốt lõi là thiết bị hoạt động độc lập. Bạn lập trình lịch trực tiếp trên màn hình LCD của nó, hoặc qua PC bằng data-key, và nó cứ thế chạy: đến giờ đã đặt thì gửi telegram bật tắt lên group address tương ứng. Không cần một logic controller trung tâm để giữ lịch. Với 4 kênh và 300 vị trí nhớ chương trình, một thiết bị quản lý được nhiều nhóm tải theo các lịch khác nhau.
Về loại chương trình, SC 98.40 knx hỗ trợ ngày, tuần, năm và cả chức năng astro (tính giờ mọc lặn mặt trời). Nghĩa là bạn đặt được lịch phức tạp như bật đèn mặt tiền theo giờ hoàng hôn, tắt theo giờ bình minh, hoặc lịch năm cho các sự kiện đặc biệt.
SC 98.40 knx điều khiển và gửi những gì lên bus
SC 98.40 knx không đóng cắt tải trực tiếp. Nó là bộ tạo lệnh theo thời gian, gửi nhiều loại datapoint KNX cho actuator hoặc thiết bị khác xử lý.
Danh sách dữ liệu và chức năng đưa lên bus khá rộng: Switching 1 bit (bật tắt theo giờ), Priority 2 bit (điều khiển ưu tiên), Value 1 byte và 2 byte (gửi số nguyên), Float 2 byte và 4 byte (gửi số thực), Scene control tới 64 scene, HVAC 1 byte (heating, ventilating, air conditioning), và 4 cổng logic (and, or, xor, kèm feedback). Bốn cổng logic này cho phép SC 98.40 tự kết hợp điều kiện thời gian với tín hiệu khác trên bus trước khi ra lệnh, một điểm mạnh so với timer thường.
Chức năng chuyển mạch gồm ON, OFF, pulse (xung), cycle (chu kỳ) và yearly program (chương trình năm). Độ dài xung cấu hình từ 1 giây tới gần 10 giờ tùy chế độ, bước tối thiểu 1 phút.
Ứng dụng theo loại công trình
SC 98.40 knx hợp với các dự án cần lịch điều khiển tải theo thời gian, đặc biệt khi muốn một thiết bị timer vật lý trong tủ.
Điều khiển chiếu sáng theo lịch là ứng dụng phổ biến. Đèn mặt tiền, biển hiệu, đèn sân vườn, hay đèn cảm ứng cầu thang bật tắt theo giờ hoặc theo astro (hoàng hôn, bình minh), tất cả gửi lệnh KNX cho actuator chiếu sáng. Đây là một phần của hệ thống ứng dụng KNX trong tòa nhà.
Điều khiển HVAC theo lịch cũng phù hợp. Với datapoint HVAC 1 byte, SC 98.40 chuyển chế độ sưởi, thông gió, điều hòa theo khung giờ làm việc, kết hợp tốt với giải pháp điều khiển HVAC VRV VRF trong công trình thương mại.
Trong nhà xưởng, trường học, hoặc tòa nhà công cộng, thiết bị chạy lịch năm cho quạt, bơm, chuông báo giờ, hoặc thiết bị công nghệ. Bốn cổng logic cho phép kết hợp điều kiện thời gian với tín hiệu cảm biến trước khi ra lệnh.
Vì sao chọn timer vật lý thay vì lịch phần mềm
Đa số dự án KNX hiện đại đặt lịch hẹn giờ trong phần mềm của logic controller hoặc visualization. SC 98.40 knx đi hướng khác: timer vật lý độc lập. Đây là lựa chọn có chủ đích cho một số tình huống.
Panel builder và nhà thầu tủ điện thường thích thiết bị vật lý vì lập trình được ngay trên mặt, không cần mở phần mềm, bàn giao dễ, và vận hành không phụ thuộc bộ điều khiển trung tâm. Nếu logic controller bận hoặc lỗi, SC 98.40 vẫn chạy lịch của nó nhờ thạch anh và pin dự phòng.
Nói thẳng để tránh chọn nhầm: nếu dự án đã có logic controller mạnh và bạn muốn quản lý mọi lịch tập trung bằng phần mềm, thì một timer vật lý là dư thừa. SC 98.40 phù hợp khi bạn cụ thể cần thiết bị hẹn giờ độc lập trong tủ, có màn hình, chạy kể cả khi hệ trung tâm ngừng.
Khi nào nên và không nên chọn SC 98.40 knx
Nên chọn SC 98.40 knx khi:
- Cần một timer vật lý độc lập trong tủ điện KNX, lập trình trực tiếp trên màn hình.
- Cần lịch năm và chức năng astro cho chiếu sáng ngoài trời.
- Muốn 4 kênh và 4 cổng logic để kết hợp điều kiện thời gian với tín hiệu bus.
- Cần lịch chạy ổn định kể cả khi bộ điều khiển trung tâm bận hoặc lỗi.
Không nên chọn khi:
- Dự án đã quản lý toàn bộ lịch bằng phần mềm trong logic controller, khi đó timer vật lý là dư.
- Chỉ cần bật tắt theo giờ mặt trời tại một điểm ngoài trời, khi đó FU 40.00 knx với astro tích hợp gọn hơn.
Kết luận
SC 98.40 knx là lựa chọn cho những tủ điện KNX cần một đồng hồ hẹn giờ vật lý độc lập: 4 kênh, lịch năm, astro, 300 chương trình, màn hình LCD, pin dự phòng 10 năm. Nó không thay logic controller mà bổ sung một điểm điều khiển theo thời gian chạy độc lập, đúng gu của panel builder. Nếu dự án đã quản lý lịch tập trung bằng phần mềm thì cân nhắc kỹ. Cần tư vấn cấu hình hoặc kiểm tra tồn kho, liên hệ đội kỹ thuật KNXStore.
