Q: TS 30.12 knx khác TS 30.11 knx thế nào?

TS 30.12 có 3 ngõ ra analog 0-10V để điều khiển van hoặc quạt trực tiếp, và hỗ trợ KNX Secure. TS 30.11 chỉ gửi lệnh telegram KNX cho actuator, không có ngõ ra 0-10V, không KNX Secure. Bộ cảm biến giống nhau, cả hai chỉ đo nhiệt độ.

Q: TS 30.12 knx điều khiển được van FCU không cần actuator riêng không?

Được. Ba ngõ ra 0-10V xuất thẳng tín hiệu điều khiển tới van nước hoặc quạt EC nhận 0-10V, không cần actuator KNX chuyển đổi. Mỗi ngõ ra cần tải tối thiểu 5 kΩ.

Q: TS 30.12 knx có đo độ ẩm hay CO2 không?

Không. Dòng TS chỉ đo nhiệt độ. Cần độ ẩm dùng GS 30.12/31.12, cần CO2 dùng GS 40.12/41.12 hoặc GS 47.11/48.11 knx.

Q: TS 31.12 khác TS 30.12 ở điểm nào?

TS 31.12 có núm chỉnh set-point tay tại thiết bị (dải ±3 độ), TS 30.12 không có, chỉnh qua bus. Còn lại giống nhau.

Q: TS 30.12 knx có KNX Secure không?

Có. Dòng .12 hỗ trợ KNX Secure (KNX Data Secure) để bảo mật giao tiếp trên bus, cần ETS 5.5 trở lên và khóa FDSK, firmware cập nhật được.

Q: TS 30.12 knx cần bộ nguồn riêng không?

Không. Cấp nguồn qua bus KNX, dòng dưới 12,5 mA, chỉ cần bộ nguồn KNX chung của line.

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller slide 0

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller slide 1

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller slide 2

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller slide 3

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller slide 4

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller slide 5

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller slide 6

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller thumb 0

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller thumb 1

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller thumb 2

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller thumb 3

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller thumb 4

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller thumb 5

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller thumb 6

Thương hiệu	Hugo Müller
SKU	TS 30.12W

Nút điều khiển

Không Có

Màu sắc

Trắng Đen

Liên hệ để nhận báo giá

Out of stock

Mô tả

Thông số	Giá trị
Nguồn cấp	Qua điện áp bus KNX (cấp nguồn từ bus)
Dòng tiêu thụ bus	< 12,5 mA
Cảm biến	Chỉ nhiệt độ (không độ ẩm, không CO2)

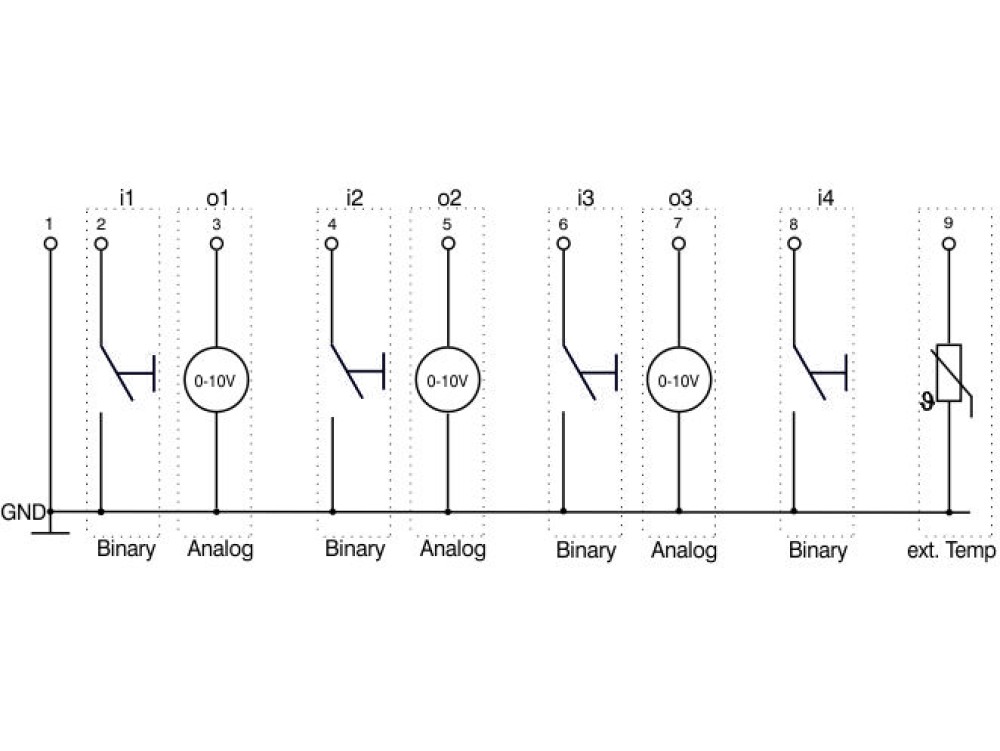

Đầu vào	4 ngõ vào nhị phân; 1 input analog nhận cảm biến nhiệt độ ngoài (PT1000/TF06)
Ngõ ra	3 ngõ ra analog 0-10 V cấu hình tự do (max 2 mA, tải tối thiểu 5 kΩ)
Chỉnh tay (chỉ TS 31.12)	Chỉnh set-point nhiệt độ bằng tay, dải ±3 độ, bước 0,5 độ
Dung sai nhiệt độ	±0,5 độ C (tại 25 độ C)
Dải đo nhiệt độ	0...+50 độ C

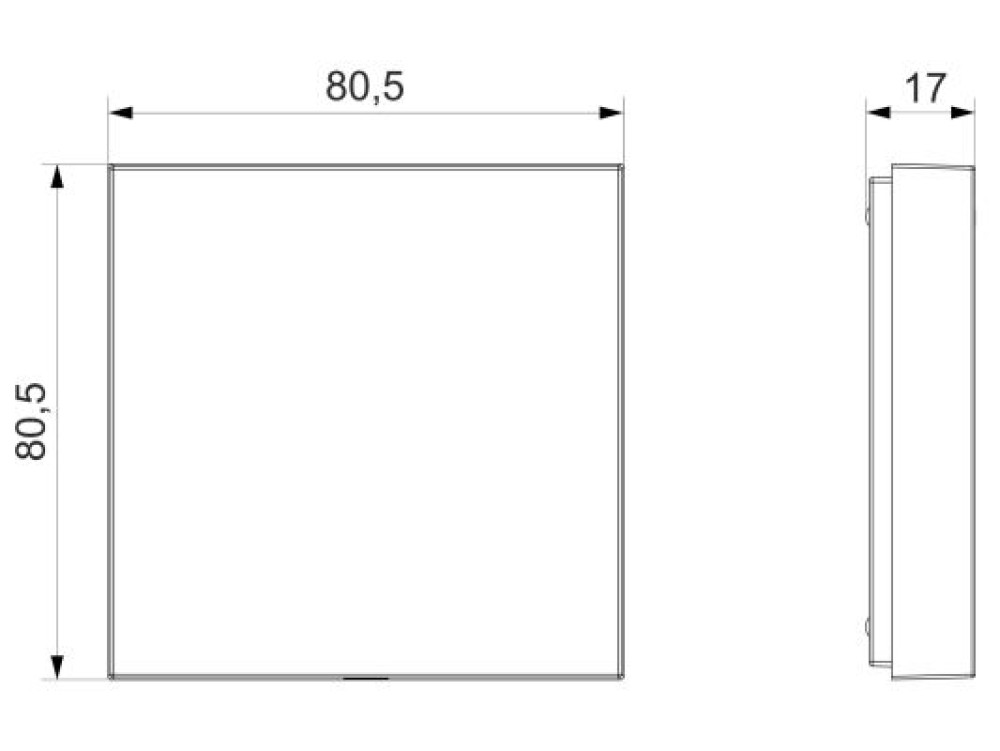

Kích thước	80,5 x 80,5 x 17 mm
Cấp bảo vệ IP	IP20 (DIN EN 60529)
Xuất xứ	Đức (Hugo Müller, VS-Schwenningen)

Thông tin sản phẩm

Bộ điều khiển nhiệt độ KNX Secure TS 30.12/31.12 output 0-10V Hugo Müller

Trong nhiều dự án HVAC, van FCU hoặc quạt EC nhận tín hiệu analog 0-10V chứ không nói KNX. Cách thông thường là dùng một actuator KNX chuyển đổi, nhưng như vậy tốn thêm thiết bị và điểm đấu nối. TS 30.12 và TS 31.12 knx của Hugo Müller giải quyết trực tiếp: bộ điều khiển nhiệt độ phòng KNX Secure có sẵn 3 ngõ ra 0-10V, điều khiển van và quạt mà không cần actuator trung gian. Bài này phân tích hai biến thể cho kỹ sư tích hợp HVAC.

TS 30.12 và TS 31.12 knx là gì

TS 30.12 và TS 31.12 knx là bộ điều khiển nhiệt độ phòng vỏ 80mm chạy trên bus KNX-TP, hỗ trợ KNX Secure và có 3 ngõ ra analog 0-10V. Cả hai cùng nền tảng, khác nhau ở núm chỉnh set-point tay.

Đây là dòng điều khiển nhiệt độ thuần: bộ cảm biến chỉ gồm nhiệt độ, không có độ ẩm hay CO2. Điểm khác biệt lớn nhất so với dòng TS 30.11 nằm ở ngõ ra. Trong khi bộ điều khiển nhiệt độ phòng KNX TS 30.11/31.11 chỉ gửi lệnh telegram KNX cho actuator, TS 30.12 xuất thẳng tín hiệu 0-10V từ vòng điều khiển của nó tới van sưởi, van lạnh hoặc quạt EC. Nghĩa là thiết bị vừa đo, vừa tính, vừa điều khiển van, gọn cả chuỗi trong một điểm.

Thiết bị hỗ trợ KNX Secure (KNX Data Secure) để bảo mật telegram trên bus bằng khóa FDSK in trên nhãn, dùng từ ETS 5.5 trở lên, và firmware cập nhật được. Có 5 input (4 binary + 1 analog nhận cảm biến nhiệt độ ngoài PT1000/TF06) để đo thêm điểm nhiệt độ như sàn hoặc ống gió.

Cần nói rõ để chọn đúng: TS 30.12/31.12 knx chỉ đo nhiệt độ. Nếu cần đo thêm độ ẩm và áp suất thì dùng cảm biến nhiệt độ độ ẩm KNX Secure GS 30.12/31.12; nếu cần CO2 thì dùng cảm biến chất lượng không khí CO2 GS 40.12/41.12.

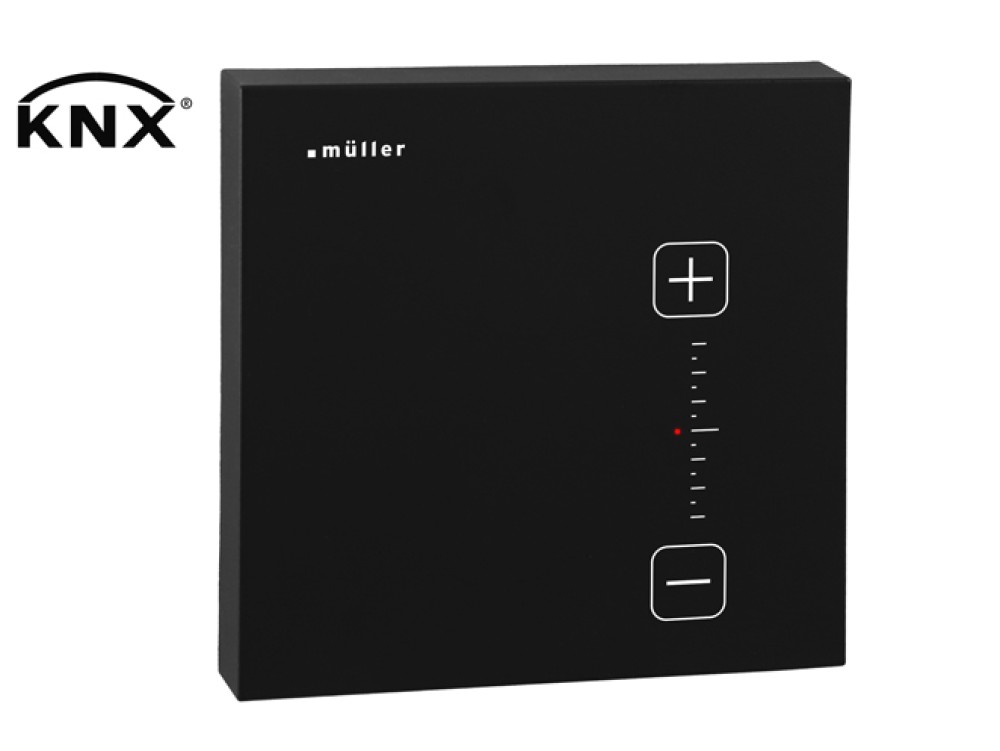

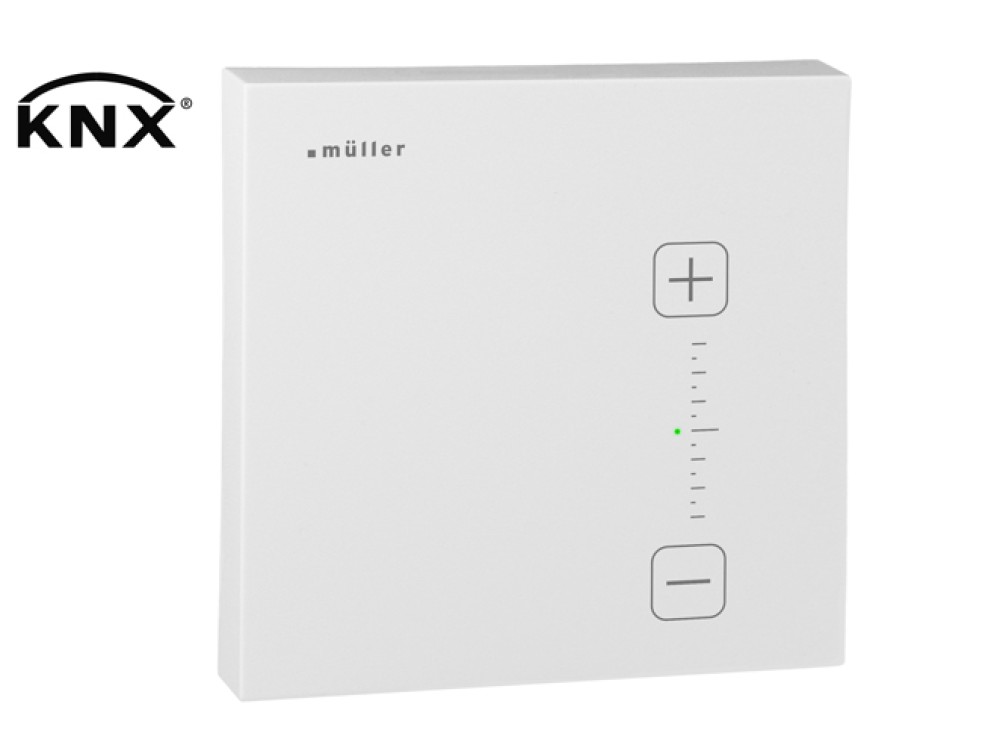

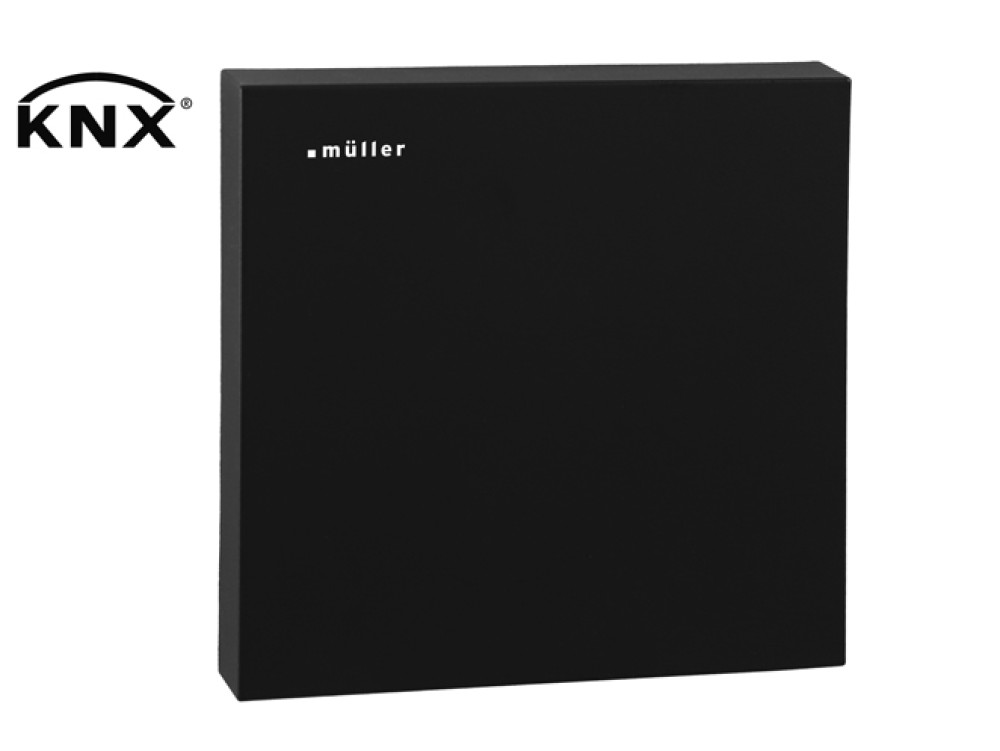

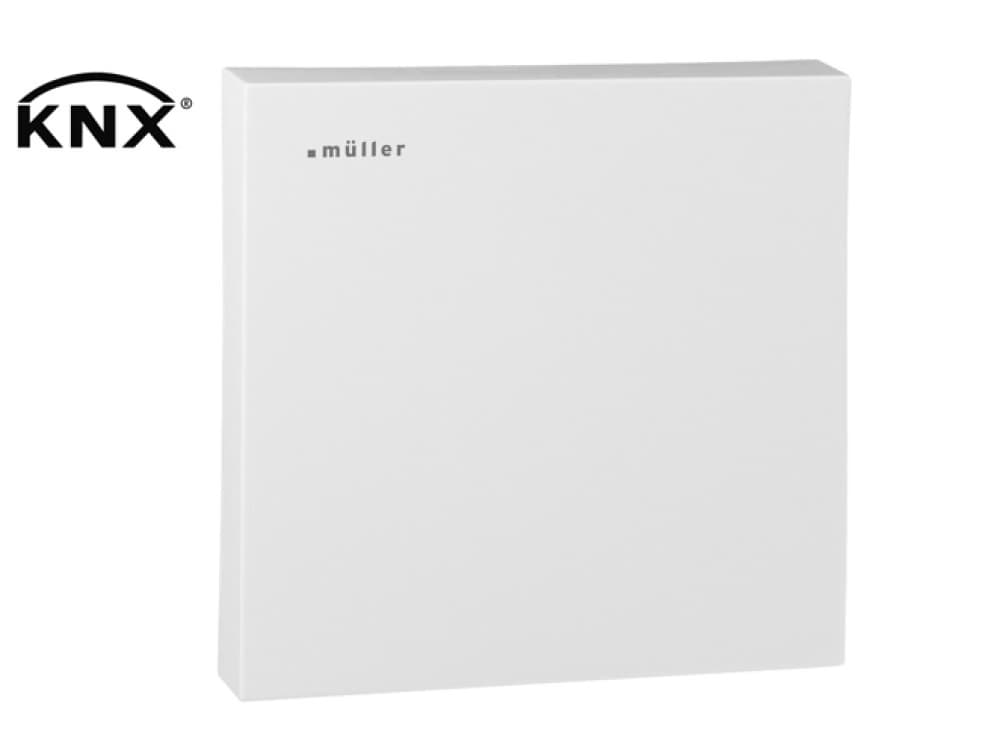

TS 31.12 knx có núm chỉnh tay, TS 30.12 knx thì không

Khác biệt duy nhất giữa hai mã là núm chỉnh set-point tại chỗ: TS 31.12 knx có, TS 30.12 knx không. Đây là yếu tố quyết định chọn mã.

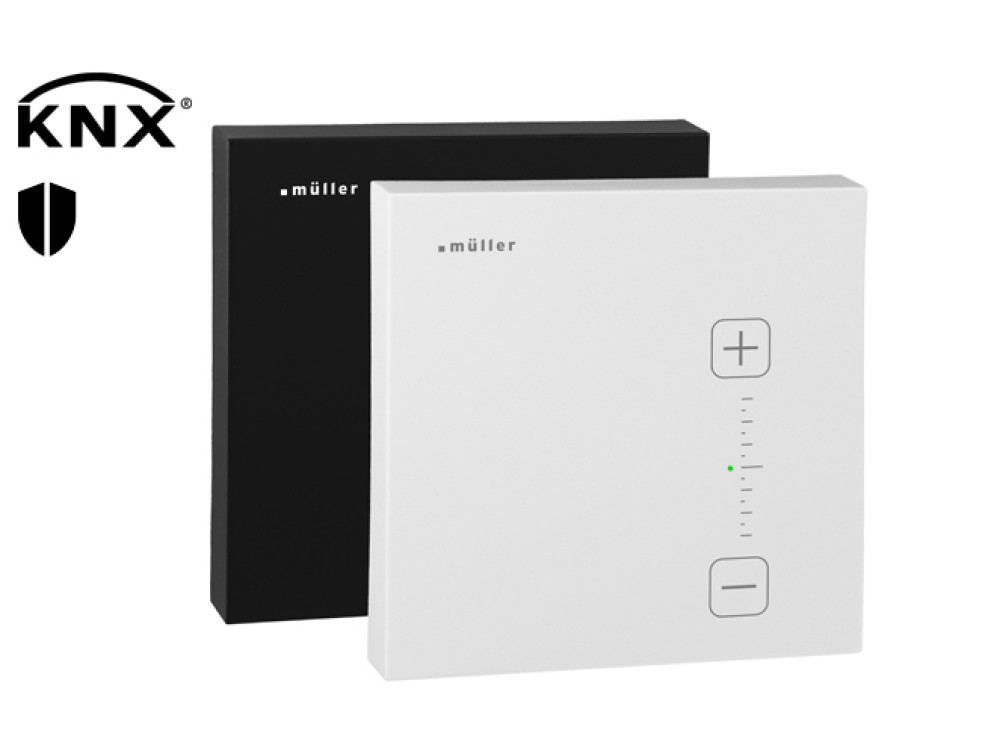

Núm chỉnh tay trên TS 31.12 knx cho người dùng dịch nhiệt độ mong muốn ngay tại phòng, tạo một mức lệch (offset) cộng vào điểm đặt Comfort rồi gửi lên bus, thay vì ghi đè cứng setpoint gốc. Nhờ vậy quản trị viên giữ setpoint chuẩn trong cấu hình, người dùng chỉ dịch trong biên cho phép, và có thể khóa quyền chỉnh từ trung tâm. TS 30.12 knx bỏ núm này, mọi thao tác setpoint đi qua bus, hợp khu vực quản lý tập trung. Cả hai có màu trắng và đen.

Logic điều khiển và group object của TS 30.12/31.12 knx

TS 30.12/31.12 knx dùng chung application program với cả dòng GS x0.12/x1.12 và GS 4x.12 (tổng dải object tới 639), nhưng vì phần cứng chỉ có cảm biến nhiệt độ nên các khối CO2, độ ẩm, humidity comparator, dew point, air pressure KHÔNG hiển thị. Với TS 30.12/31.12, các khối thực dùng gồm:

Khối đo: nhiệt độ (kèm value offset hiệu chỉnh, alarm heat/frost, min/max), nhận thêm cảm biến nhiệt độ ngoài qua input analog.

Khối điều khiển (RTC): các chế độ HVAC Comfort/Standby/Eco/Frost-Heat protection, chạy 2-point và PI, có main level và extra level cho sưởi lẫn làm mát. Bản TS 31.12 thêm nhóm object cho núm chỉnh tay (manual offset value, reset, block).

Khối xuất: control value 0-100 phần trăm gửi qua telegram KNX, và quan trọng nhất là 3 ngõ ra analog 0-10V vật lý cấu hình tự do, gán cho van sưởi, van làm mát hoặc quạt EC. Mỗi ngõ ra chịu dòng tối đa 2 mA, cần tải tối thiểu 5 kΩ.

Nhóm object	Vai trò
T: temperature value + min/max	Xuất nhiệt độ đo được và cực trị
T: heat alarm / frost alarm	Cảnh báo quá nhiệt / nguy cơ đóng băng
RTC: comfort temperature / current set point	Điểm đặt và setpoint hiện hành
RTC: HVAC mode	Nhận và xuất chế độ Comfort/Standby/Eco/Protection
RTC: control value main / extra level heating & cooling	Tín hiệu điều khiển sưởi và làm mát
RTC: reset / block / manual offset (TS 31.12)	Núm chỉnh tay: đặt lại, khóa, xuất offset
Analog output 1/2/3 (0-10V)	Ba ngõ ra vật lý cấu hình tự do

Vì là ứng dụng KNX Secure, khi commissioning cần nhập FDSK (in trên nhãn) vào ETS 5.5 trở lên để bật bảo mật telegram.

Ứng dụng theo loại công trình

TS 30.12 và TS 31.12 knx hợp với các hệ HVAC dùng van hoặc quạt analog 0-10V và cần bảo mật.

Điều khiển FCU với van 0-10V là ứng dụng chính. Thiết bị đo nhiệt độ phòng, chạy PI, rồi xuất 0-10V điều khiển van nước và tốc độ quạt EC trực tiếp, không cần actuator KNX chuyển đổi. Cách này giảm số thiết bị trong tủ và điểm đấu nối. Xem thêm về FCU và giải pháp điều khiển HVAC VRV VRF.

Với dự án cần bảo mật, KNX Secure bảo vệ giao tiếp trên bus, phù hợp công trình văn phòng và thương mại yêu cầu an ninh dữ liệu điều khiển. Việc nhận cảm biến nhiệt độ ngoài còn cho phép đo điểm thứ hai như nhiệt độ sàn để điều khiển sưởi sàn chính xác. Đây là một phần của hệ thống ứng dụng KNX.

Giới hạn cần biết trước khi chọn

Cấp bảo vệ IP20, chỉ dùng trong nhà. Dòng này chỉ đo nhiệt độ, không đo độ ẩm hay CO2. Nếu dự án chỉ cần điều khiển qua telegram KNX mà không cần ngõ ra 0-10V thì TS 30.11/31.11 đủ và rẻ hơn. KNX Secure yêu cầu ETS 5.5 trở lên và quản lý FDSK khi commissioning. Mỗi ngõ ra 0-10V cần tải tối thiểu 5 kΩ, dòng tối đa 2 mA.

Khi nào nên và không nên chọn

Nên chọn TS 30.12 hoặc TS 31.12 knx khi:

Cần điều khiển van FCU, van nước hoặc quạt EC bằng tín hiệu 0-10V trực tiếp, không qua actuator riêng.
Cần bảo mật KNX Secure cho giao tiếp điều khiển.
Cần đo thêm điểm nhiệt độ ngoài như sàn hoặc ống gió.
Chọn TS 31.12 khi cần núm chỉnh tại chỗ, TS 30.12 khi quản lý tập trung.

Không nên chọn khi:

Không cần ngõ ra 0-10V, chỉ điều khiển qua actuator KNX, khi đó TS 30.11/31.11 gọn hơn.
Cần đo độ ẩm, khi đó dùng GS 30.12/31.12 knx.
Cần đo CO2 giám sát chất lượng không khí, khi đó dùng GS 40.12/41.12 hoặc GS 47.11/48.11 knx.

Kết luận

TS 30.12 và TS 31.12 knx là lựa chọn khi bạn cần một bộ điều khiển nhiệt độ phòng trực tiếp van hoặc quạt 0-10V mà không thêm actuator, kèm bảo mật KNX Secure. Ba ngõ ra analog là điểm khác biệt so với dòng .11. Đây là dòng điều khiển nhiệt độ thuần, không đo độ ẩm hay CO2. Chọn TS 31.12 nếu cần núm chỉnh tại chỗ. Cần độ ẩm dùng GS 30.12, cần CO2 dùng GS 40.12. Liên hệ đội kỹ thuật KNXStore để tư vấn và kiểm tra tồn kho.
