Cảm biến VOC KNX GS 20.00 Hugo Müller: đo chất lượng không khí vỏ 55mm, không đo CO2

Trong danh mục cảm biến chất lượng không khí KNX của Hugo Müller, đa số các model lấy CO2 làm chỉ số trung tâm. GS 20.00 knx đi hướng khác: nó dùng cảm biến VOC làm đại lượng chính, và đóng gói toàn bộ vào vỏ compact 55mm vừa khít khung mặt kính tiêu chuẩn. Đây là một cấu hình không phổ biến trên thị trường KNX, và cũng chính là lý do khiến thiết bị này dễ bị hiểu nhầm là "một cảm biến CO2 nhỏ gọn". Bài viết này làm rõ GS 20.00 đo gì, không đo gì, và khi nào một cảm biến VOC KNX là lựa chọn đúng cho dự án của bạn.

Cảm biến VOC KNX GS 20.00 là gì

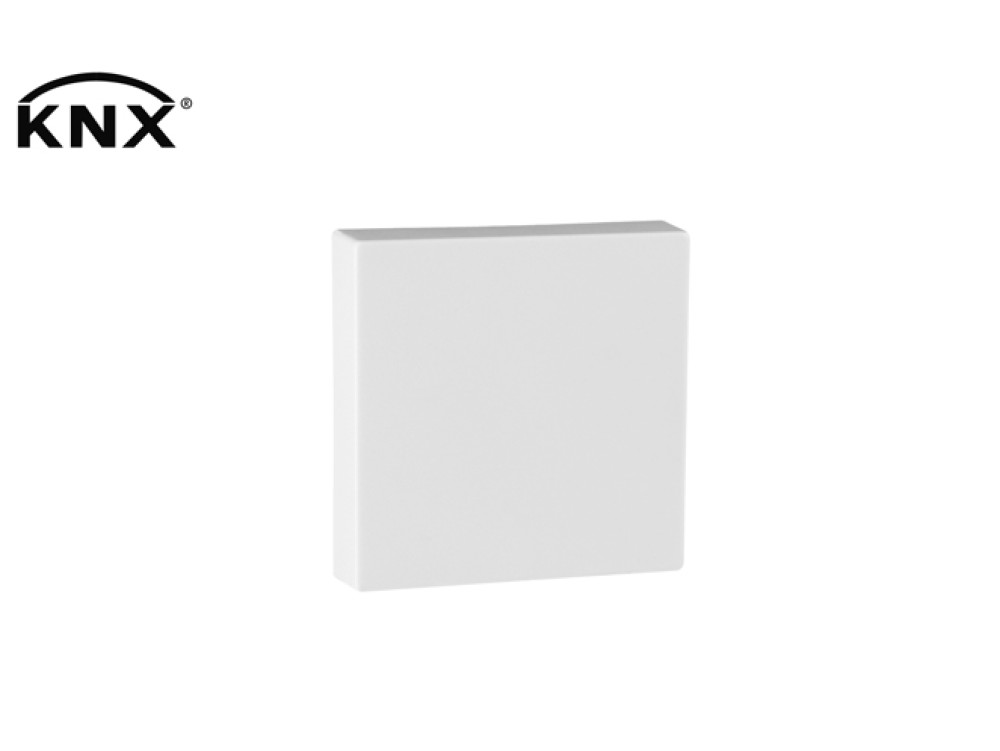

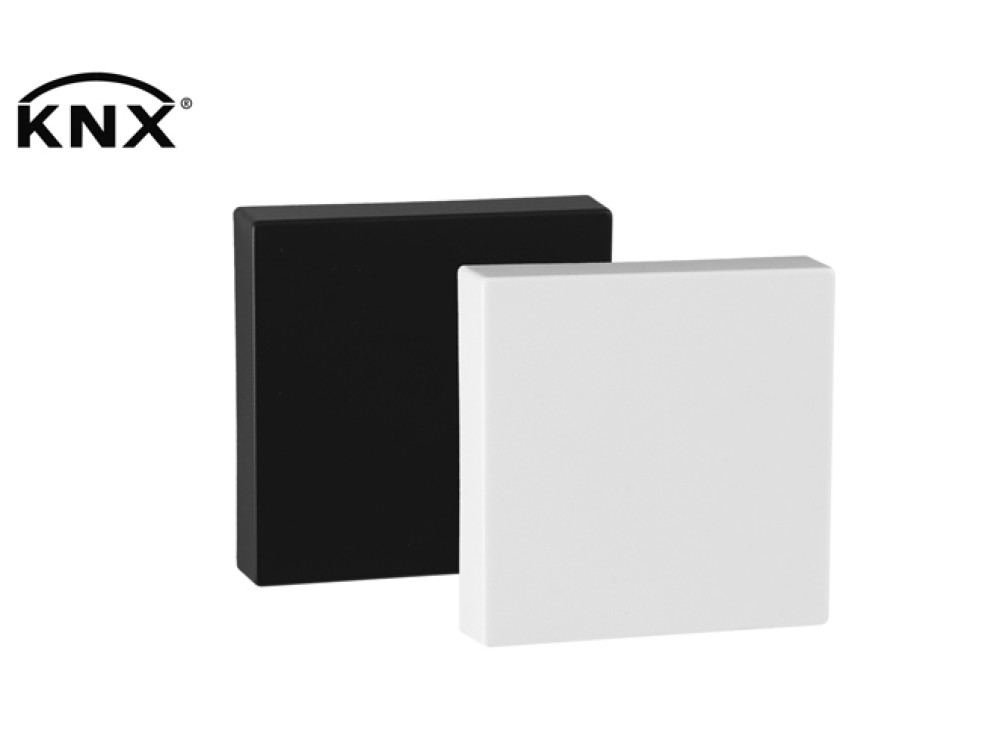

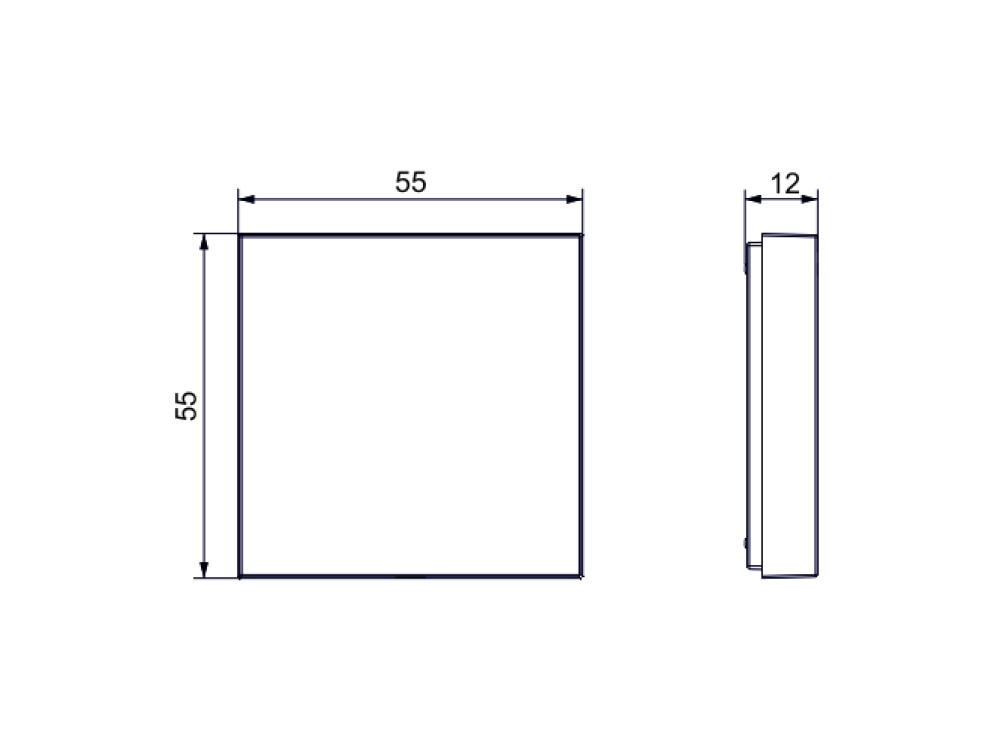

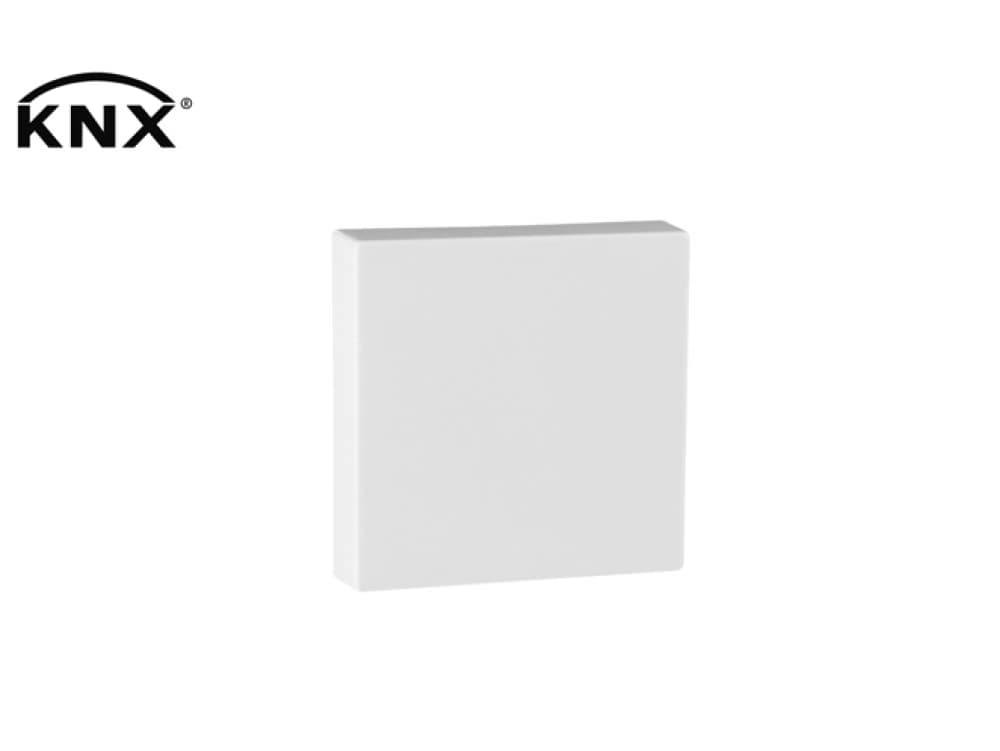

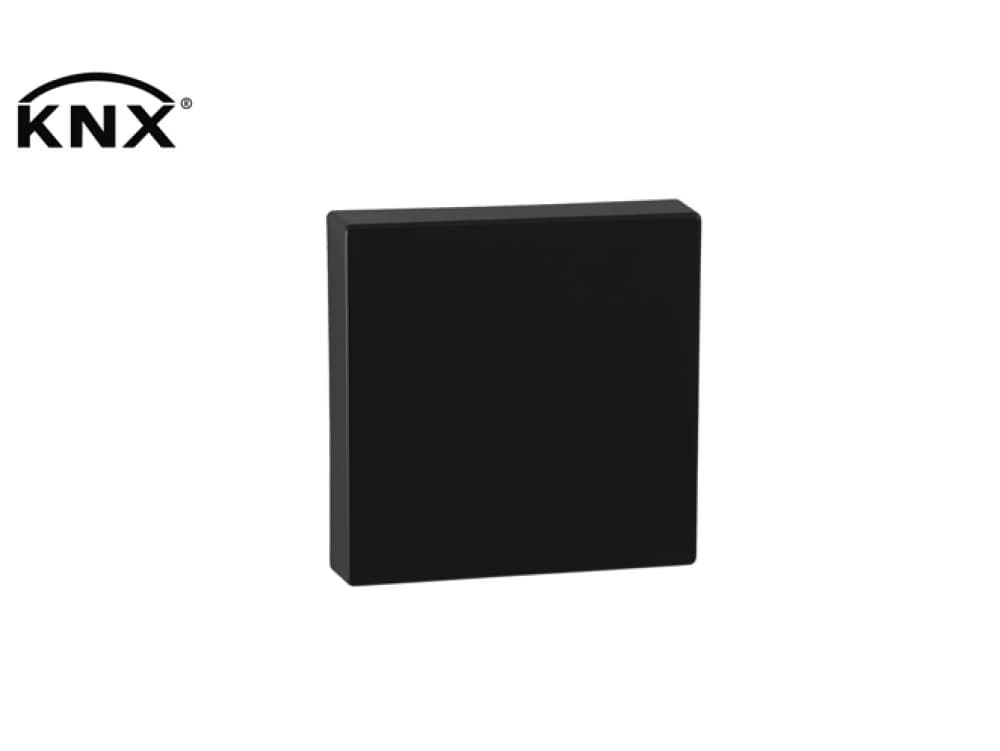

GS 20.00 knx là bộ cảm biến và điều khiển chất lượng không khí chạy trên KNX TP, thuộc dòng CONNECT-KNX của Hugo Müller. Thiết bị tích hợp năm cảm biến trong một vỏ 55x55x12mm: VOC, nhiệt độ, độ ẩm tương đối, áp suất khí quyển và điểm sương (dew point). Toàn bộ được cấp nguồn trực tiếp qua điện áp bus, dòng tiêu thụ dưới 10 mA, cấu hình bằng ETS5 trở lên.

Điểm khác biệt cốt lõi so với phần còn lại của dòng sản phẩm là cảm biến chính. GS 20.00 đo VOC, tức nồng độ các hợp chất hữu cơ bay hơi phát thải từ vật liệu xây dựng, sơn, keo dán, đồ nội thất mới, dung môi và hóa chất sinh hoạt. Nó không có cảm biến CO2. Đây không phải là thiếu sót mà là định vị sản phẩm: VOC là một chỉ số riêng, phản ánh một loại ô nhiễm không khí mà CO2 không thể hiện được.

Với phân khúc vỏ 55mm, việc tìm được một cảm biến VOC KNX gốc như GS 20.00 là tương đối hiếm. Phần lớn cảm biến VOC trên thị trường đi kèm vỏ lớn hơn hoặc gộp chung nhiều chỉ số. Nếu dự án cần đúng chỉ số VOC trong một form factor gọn để hòa vào dãy công tắc kính, GS 20.00 là một trong số ít lựa chọn có sẵn.

VOC khác CO2 thế nào

Đây là câu hỏi phải trả lời dứt khoát trước khi chốt thiết bị, vì chọn nhầm là phải bóc ra thay.

CO2 phản ánh mức độ thông thoáng gắn với hơi thở con người và mật độ người trong phòng. Càng đông người, càng kín, CO2 càng tăng. Đây là chỉ số kinh điển để điều khiển thông gió theo nhu cầu (demand-controlled ventilation) trong phòng họp, lớp học, văn phòng open-space.

VOC phản ánh nồng độ hóa chất bay hơi từ vật liệu và đồ dùng, hoàn toàn độc lập với số người. Một căn phòng vừa sơn sửa, vừa lắp nội thất mới, dù không có ai bên trong, vẫn có thể cho chỉ số VOC rất cao. Ngược lại, một phòng đông người nhưng thông gió tốt và không có nguồn phát thải hóa chất có thể VOC thấp trong khi CO2 cao.

Hệ quả thực tế: hai chỉ số này không thay thế được cho nhau. Nếu dự án cần giám sát cả mức thông thoáng lẫn ô nhiễm hóa chất, bắt buộc phải lắp cả cảm biến CO2 lẫn cảm biến VOC riêng biệt. Trong dòng sản phẩm hiện tại của Hugo Müller, không có thiết bị nào đo được cả CO2 lẫn VOC cùng lúc. Chúng tôi nhấn mạnh điểm này vì đây là hiểu lầm phổ biến nhất khi tư vấn: khách nghĩ "cảm biến chất lượng không khí" là một khối duy nhất đo mọi thứ, trong khi thực tế phải chọn theo chỉ số cần đo.

Logic điều khiển và chức năng trên bus

GS 20.00 không chỉ là cảm biến đọc giá trị, nó có sẵn các hàm điều khiển xuất trực tiếp lên KNX bus, giảm nhu cầu xử lý logic ở logic module hay tủ điều khiển trung tâm.

Về VOC value và control: thiết bị vừa xuất giá trị VOC dạng µg/m³ lên bus, vừa có thể chạy điều khiển step hoặc PI để điều khiển trực tiếp cấp gió tươi theo nồng độ VOC. Đây là nền tảng cho thông gió theo nhu cầu dựa trên ô nhiễm hóa chất thay vì dựa trên CO2.

Về độ ẩm (rH): ngoài xuất giá trị, có hàm comparator để so ngưỡng, hữu ích cho chống đọng ẩm hoặc kích hoạt hút ẩm.

Về nhiệt độ: đầy đủ cặp heating/cooling 2 điểm hoặc PI, cộng cảnh báo. Điều này cho phép GS 20.00 kiêm luôn vai trò cảm biến nhiệt phòng cho vòng điều khiển HVAC, không cần thêm cảm biến nhiệt riêng.

Về dew point: xuất giá trị điểm sương và cảnh báo, dùng để bảo vệ dàn lạnh trần (chilled ceiling) khỏi đọng sương.

Về VAV: xuất tín hiệu 0 đến 100 % để điều khiển van gió biến thiên, khép kín chuỗi điều khiển thông gió ngay tại thiết bị cảm biến.

Cấu trúc chức năng này khá tương đồng với dòng cảm biến CO2 cùng hãng, chỉ khác đại lượng chính là VOC thay vì CO2. Kinh nghiệm thực chiến: nếu đội SI đã từng tích hợp GS 40.x hay GS 47.x, thì mapping group object của GS 20.00 gần như quen tay, đường học không dốc.

Một điểm cần xác nhận: datasheet có nhắc "Type of connection external inputs" (tối đa 6 dây, 0,5 mm², tuốt vỏ 7mm) nhưng không mô tả rõ chức năng ngõ vào ngoài cho riêng GS 20.00. Nhiều khả năng đây là dòng dùng chung mẫu tài liệu của cả họ GS. Nếu dự án cần đấu cảm biến ngoài (ví dụ cảm biến nhiệt sàn), phải xác nhận lại với Hugo Müller trước khi cam kết, đừng giả định.

Bảng đánh giá TVOC và hiệu chuẩn không khí sạch

Hugo Müller đưa vào tài liệu GS 20.00 một bảng đánh giá TVOC năm cấp, tham chiếu theo Bundesgesundheitsblatt 2007, 50:990-1005. Đây là công cụ rất giá trị để đặt ngưỡng cảnh báo và kịch bản thông gió trong ETS, thay vì tự đoán ngưỡng.

Lưu ý dải đo của cảm biến là 0 đến 5.000 µg/m³, nằm trọn trong bốn cấp đầu và chạm ngưỡng dưới của cấp 5. Với hầu hết ứng dụng dân dụng và văn phòng, đây là dải làm việc hợp lý; các trường hợp vượt 5.000 µg/m³ đã thuộc mức phải xử lý khẩn cấp bằng thông gió cường độ cao chứ không còn là bài toán điều khiển tinh vi.

Hiệu chuẩn không khí sạch (Frischluftabgleich)

Cảm biến VOC có đặc tính riêng cần chú ý khi vận hành, khác hẳn cảm biến CO2:

• Khi mới đưa vào vận hành, thiết bị cần vài phút để cho giá trị cảm biến đầu tiên. Nên cấp không khí sạch trong quá trình này. Sau khoảng 24 giờ, cảm biến VOC mới ổn định và cho giá trị đáng tin.
• Để duy trì độ chính xác lâu dài, hãng khuyến nghị đưa không khí sạch vào phòng định kỳ 2 ngày một lần. Đây là bản chất của cảm biến VOC dạng này: nó tự hiệu chuẩn tương đối dựa trên tham chiếu không khí sạch.
• Có thể khởi động hiệu chuẩn không khí sạch bằng communication object trong ETS, hoặc thủ công bằng cách giữ nút Programmiertaste trong 5 giây.

Kinh nghiệm thực chiến: hãy giải thích rõ cho chủ đầu tư đặc điểm 24 giờ ổn định và chu kỳ hiệu chuẩn này ngay từ khâu nghiệm thu. Nếu không, khách sẽ phản hồi "cảm biến chạy sai" trong ngày đầu bật lên, trong khi thực tế thiết bị đang trong giai đoạn ổn định bình thường.

Về vị trí lắp, cảm biến VOC nhạy với nhiều nguồn nhiễu hơn cảm biến CO2. Cần tránh: gió lùa và đối lưu từ cửa hay lỗ thông và người qua lại; nắng chiếu trực tiếp hoặc lắp trên tường ngoài; gần nguồn nhiệt như dimmer hay thiết bị tỏa nhiệt; rung va đập; bụi bẩn từ sơn keo; dung môi hữu cơ từ chất tẩy rửa; và chất hóa dẻo từ tem dán, xốp, màng bong bóng. Nhóm nhiễu hóa chất và chất hóa dẻo ảnh hưởng trực tiếp đến cảm biến VOC, nên tuyệt đối không để bao bì nhựa hay tem dán còn dính trên hoặc gần thiết bị sau khi lắp.

Ứng dụng

GS 20.00 phù hợp cho các tình huống mà ô nhiễm hóa chất bay hơi là mối quan tâm chính:

• Nhà ở và căn hộ cao cấp mới hoàn thiện, nơi vật liệu, sơn và nội thất mới phát thải VOC mạnh trong giai đoạn đầu sử dụng.
• Phòng ngủ và phòng trẻ em, nơi chất lượng không khí về mặt hóa chất được ưu tiên và chủ nhà nhạy cảm với mùi.
• Văn phòng và không gian làm việc dùng nhiều vật liệu nội thất công nghiệp, thảm, keo dán.
• Không gian trưng bày, showroom, nơi thường xuyên thay đổi đồ đạc và vật liệu.
• Kết hợp với hệ thống cấp gió tươi để chạy thông gió theo nhu cầu dựa trên VOC, thay vì chỉ dựa trên lịch hoặc CO2.

Trong mọi ứng dụng trên, tín hiệu VAV 0 đến 100 % và điều khiển PI theo VOC cho phép nối thẳng cảm biến vào vòng điều khiển van gió mà không cần logic trung gian phức tạp.

Giới hạn

Thẳng thắn về những gì thiết bị không làm được:

• Không đo CO2. Đây là giới hạn quan trọng nhất. Nếu bài toán là giám sát mật độ người và thông thoáng theo hơi thở, GS 20.00 không phải thiết bị đúng.
• IP X1 mặc định, chỉ dùng trong nhà khô ráo. Muốn chống nước bắn phải lắp kèm mounting angle 200.002 để đạt IP X4.
• Bản compact 55mm không có núm chỉnh tay và không có màn hình. Nếu cần hiển thị giá trị tại chỗ, phải chọn model khác trong dòng.
• Cảm biến VOC cần thời gian ổn định 24 giờ và hiệu chuẩn không khí sạch định kỳ, nhạy với nhiều nguồn nhiễu hóa chất hơn cảm biến CO2. Vị trí lắp phải được chọn cẩn thận hơn.
• Chức năng ngõ vào ngoài chưa được tài liệu xác nhận rõ cho riêng GS 20.00.

Khi nào nên và không nên

Nên chọn GS 20.00 khi: dự án cần đúng chỉ số VOC trong vỏ 55mm gọn để hòa vào dãy công tắc; mối quan tâm là ô nhiễm hóa chất bay hơi từ vật liệu và nội thất; cần một cảm biến kiêm nhiệt độ, độ ẩm, điểm sương cho vòng HVAC; và muốn chạy thông gió theo nhu cầu dựa trên VOC.

Không nên chọn khi: bài toán thực ra là CO2 và mật độ người (chọn GS 40.12/41.12, GS 47.11/48.11 hoặc GS 67.00); cần đo cả PM2.5 lẫn VOC trong một module (chọn GS 70.00); cần màn hình hiển thị tại chỗ; hoặc vị trí lắp ẩm ướt mà không thể dùng mounting angle.

Sản phẩm liên quan và so sánh

GS 20.00 đo VOC làm chỉ số chính. Khi dự án cần đo CO2, bụi mịn hoặc kiểu lắp khác, dưới đây là các cảm biến chất lượng không khí cùng hãng để đối chiếu.

Để hiểu cách các cảm biến này đưa vào một vòng điều khiển thông gió hoàn chỉnh, xem thêm giải pháp hệ thống cấp gió tươi và tổng quan hệ thống ứng dụng KNX.

Kết luận

GS 20.00 knx là lựa chọn đúng khi dự án cần đúng một thứ: giám sát và điều khiển theo VOC trong một vỏ compact 55mm gọn gàng. Nó lấp một khoảng trống hiếm trong danh mục KNX, kết hợp cảm biến hóa chất bay hơi với đầy đủ nhiệt độ, độ ẩm, điểm sương và các hàm điều khiển sưởi/làm mát/VAV xuất thẳng lên bus. Điều kiện tiên quyết để không mua nhầm là hiểu rõ ranh giới VOC và CO2: thiết bị này không đo CO2, và nếu cần cả hai chỉ số thì phải lắp hai cảm biến riêng. Cộng thêm việc tuân thủ giai đoạn ổn định 24 giờ và chu kỳ hiệu chuẩn không khí sạch, GS 20.00 sẽ cho dữ liệu chất lượng không khí đáng tin cậy trong nhiều năm vận hành. Cần đo CO2 thì dùng GS 40.01/41.01 hoặc GS 40.12/41.12, cần bụi mịn PM2.5 thì dùng GS 70.00, chỉ cần nhiệt độ độ ẩm thì dùng GS 10.00. Liên hệ đội kỹ thuật KNXStore để tư vấn cấu hình theo dự án và kiểm tra tồn kho.
