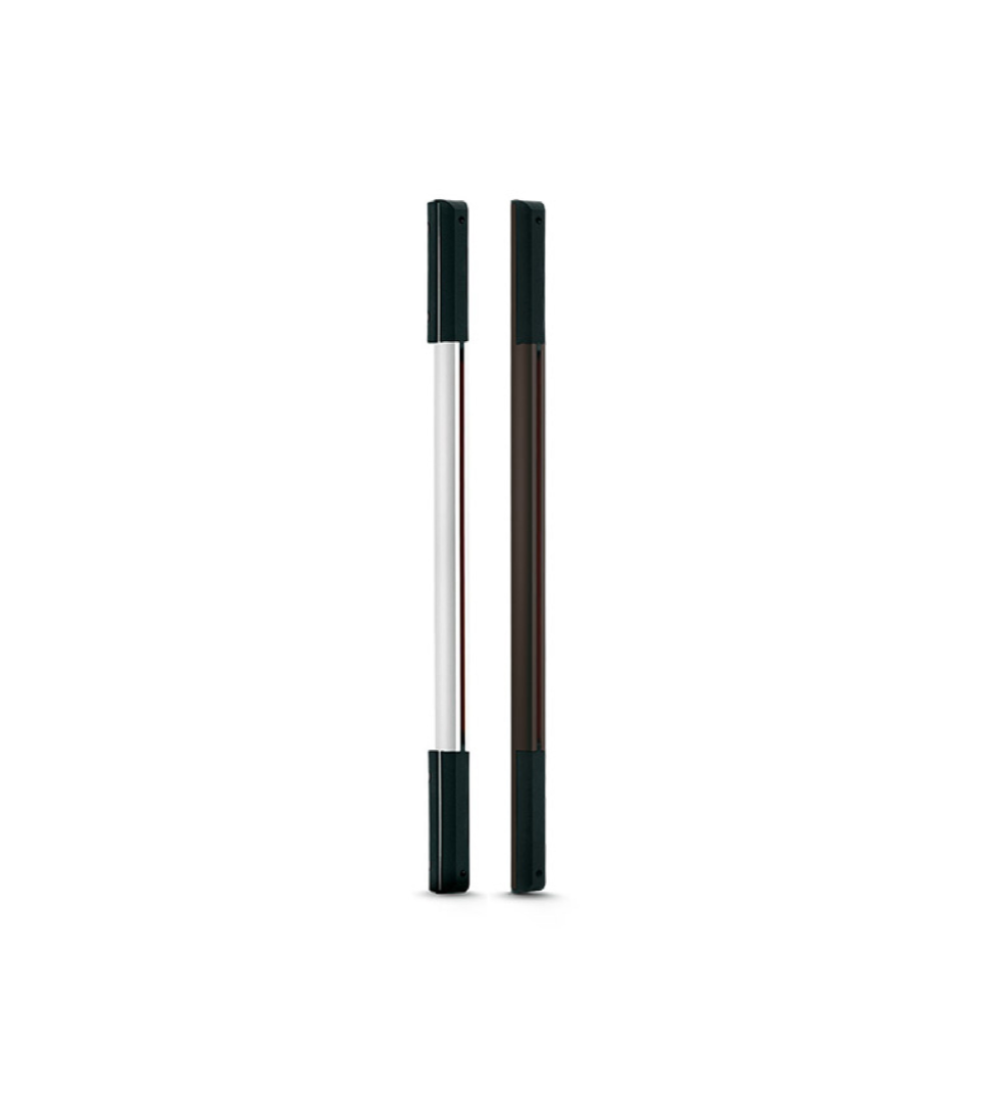

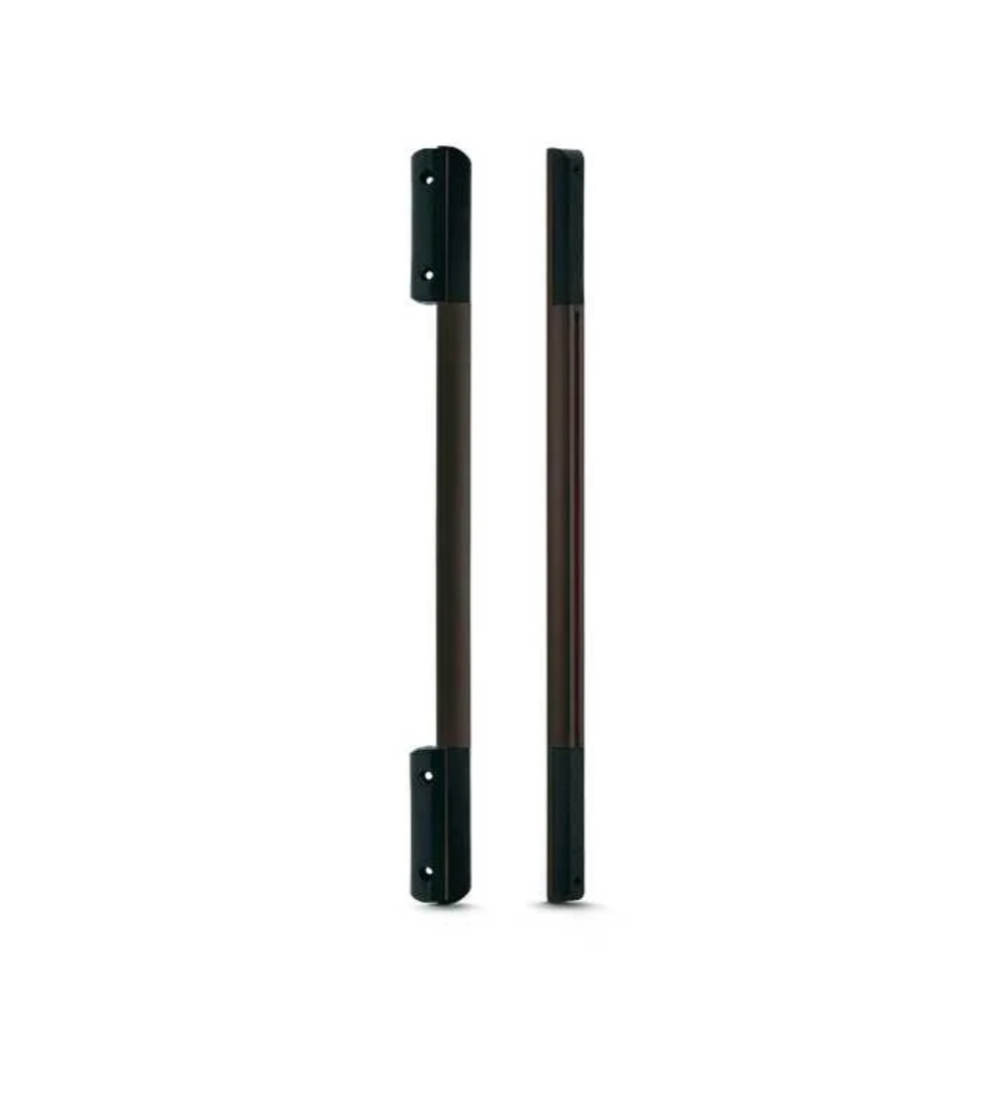

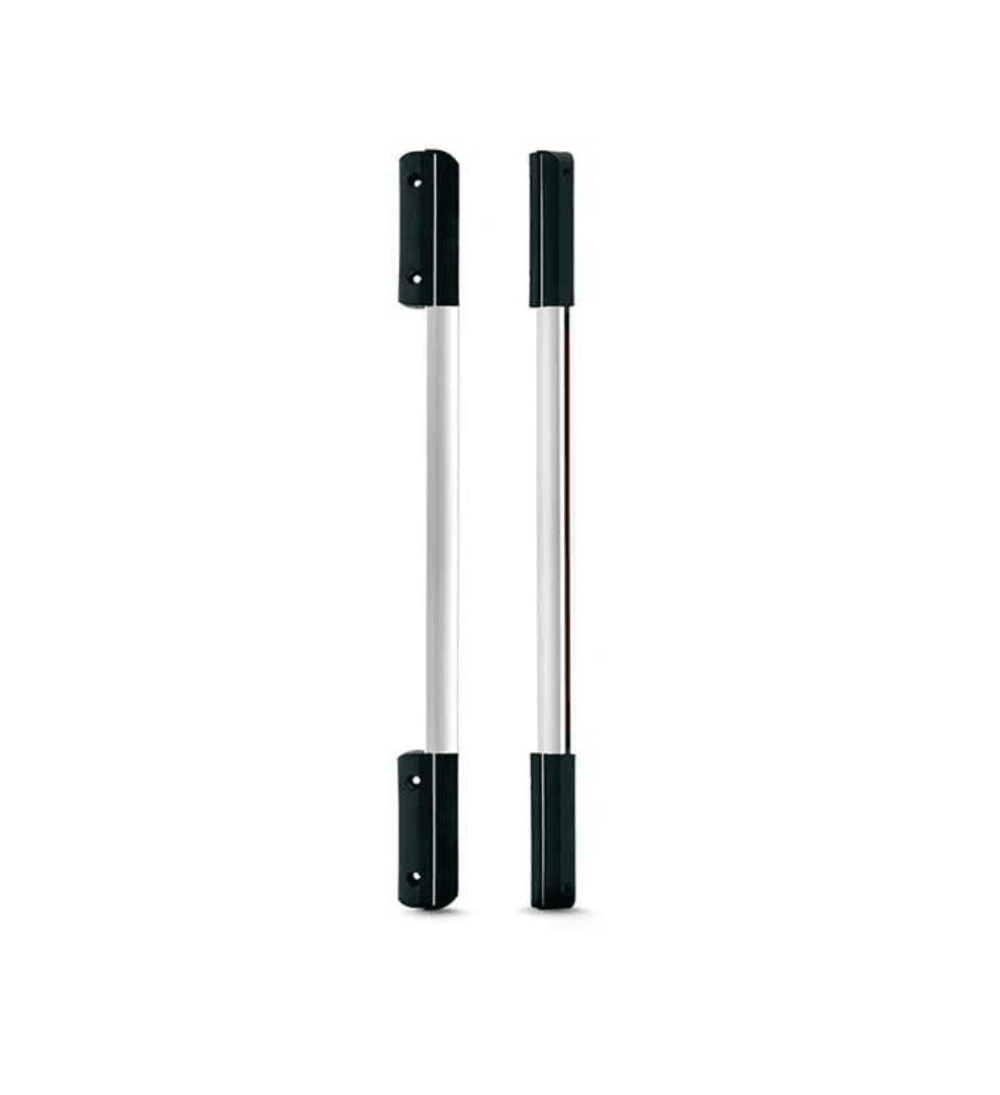

Cảm biến hàng rào hồng ngoại Satel ACTIVA-4 - Bảo vệ chu vi 4 chùm tia, 105cm
Satel ACTIVA-4 là hàng rào hồng ngoại chủ động (active infrared barrier) 4 chùm tia, chiều cao 105cm, thiết kế bảo vệ chu vi tòa nhà, kho bãi, sân thượng và bãi đỗ xe. Mỗi bộ gồm phần phát (transmitter) và phần thu (receiver) lắp đối nhau, chùm tia hồng ngoại 950nm mã hóa ngăn giả mạo từ nguồn sáng khác. Tầm hoạt động 20m trong nhà, 10m ngoài trời. Vỏ nhôm kết hợp polycarbonate chống xâm nhập nước, hoạt động từ -25 đến +55°C. Ngõ relay NC kết nối trực tiếp vào zone input của panel an ninh.
Dòng ACTIVA 7 model theo số chùm tia và chiều cao
ACTIVA có 7 model từ ACTIVA-2 (2 tia, 52cm) đến ACTIVA-8 (8 tia, 211cm). ACTIVA-4 với 4 chùm tia và chiều cao 105cm là model phổ biến cho bảo vệ lối đi, cổng phụ, hành lang ngoài trời và cửa sổ tầng trệt. Chọn model theo chiều cao cần bảo vệ:
| Model | Số tia | Chiều cao |
|---|---|---|
| ACTIVA-2 | 2 | 52 cm |
| ACTIVA-3 | 3 | 78 cm |
| ACTIVA-4 | 4 | 105 cm |
| ACTIVA-5 | 5 | 131 cm |
| ACTIVA-6 | 6 | 158 cm |
| ACTIVA-7 | 7 | 184 cm |
| ACTIVA-8 | 8 | 211 cm |
Mã hóa chùm tia chống spoofing từ nguồn sáng ngoài
Tính năng phân biệt ACTIVA với hàng rào hồng ngoại thông thường: chùm tia được mã hóa. Nếu ánh sáng hồng ngoại từ nguồn khác (đèn IR, remote TV, cảm biến khác) chiếu vào receiver, hệ thống diễn giải đó là tín hiệu "tia bị gián đoạn" và kích alarm, thay vì bỏ qua. Điều này ngăn kẻ tấn công dùng đèn IR cầm tay để giả mạo chùm tia rồi đi qua mà không kích alarm.
Điều chỉnh độ nhạy và tự bypass
Mỗi chùm tia có thể cấu hình độc lập qua phần mềm ACTIVA program (kết nối PC qua RS-232/USB-RS):
Sensitivity (ms): thời gian tối thiểu tia bị gián đoạn để kích alarm (dải 40-1000ms). Đặt cao hơn để tránh false alarm từ chim nhỏ, lá rơi.
Autobypass: số lần gián đoạn trong khoảng thời gian nhất định sau đó tia đó tự bypass. Phòng trường hợp cành cây đung đưa liên tục gây nuisance alarm. Panel ghi nhận tia đã bypass.
Số tia tối thiểu để kích alarm: cấu hình 1 đến 4 tia bị gián đoạn đồng thời mới tính là alarm. Đặt 2+ tia để loại bỏ false alarm từ 1 tia đơn lẻ.

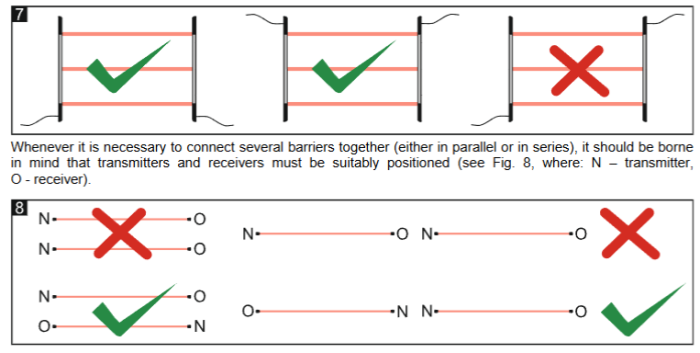

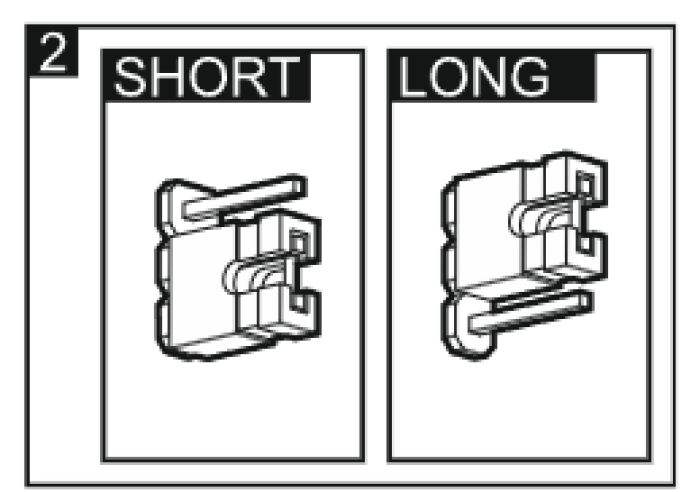

Đồng bộ và lắp đặt

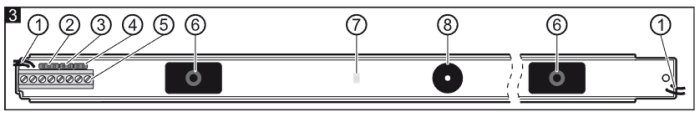

Transmitter và receiver kết nối với nhau qua dây đồng bộ (terminal 3 trên cả hai). Quá trình đồng bộ thực hiện trong 30 phút đầu sau khi cấp nguồn; sau đó phải tắt và bật lại để đồng bộ lại nếu cần. SAP pins trên receiver dùng cho đồng bộ vật lý.
Terminal 8 trên receiver cho phép bật/tắt LED từ xa qua output OC của panel (SERVICE MODE STATUS hoặc MONO SWITCH). Buzzer trên receiver phát âm thanh ngắn tương ứng số tia bị gián đoạn trong 30 phút đầu sau cấp nguồn.

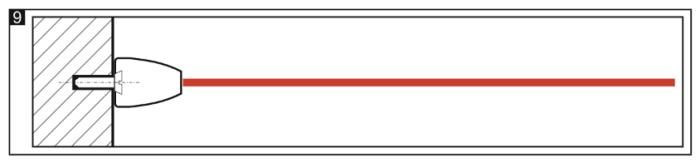

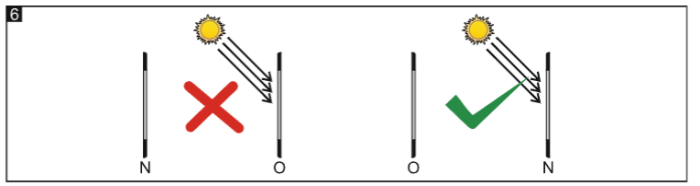

Lắp đặt ngoài trời: vỏ nhôm và polycarbonate thiết kế ngăn nước xâm nhập có hệ thống thoát nước. Có thể dùng spacer để di chuyển barrier ra xa tường (mỗi spacer = 6cm, từ spacer 2 trở đi mỗi cái thêm 4cm) khi tường có chướng ngại vật như ống thoát nước.
Tương thích hệ thống
Hệ thống Satel
Ngõ relay NC (terminal 6-7 trên receiver) và tamper (terminal 4-5) kết nối trực tiếp vào zone input và tamper input của panel Satel:
INTEGRA 128 Plus, INTEGRA 64 Plus, INTEGRA 64, INTEGRA 256 Plus, VERSA 10, VERSA 15, PERFECTA 16, PERFECTA 32-WRL, PERFECTA-IP 32-WRL.
Hệ thống KNX
Ngõ relay NC kết nối vào module binary input KNX như KTE8UP hoặc KNX-BIN24. Tín hiệu xâm nhập chu vi trở thành datapoint KNX, tích hợp vào logic BMS: bật đèn pha, camera, khóa cổng, hoặc gửi cảnh báo tự động.
BACnet/Modbus và PLC
Dry contact NC kết nối vào digital input của I/O module BACnet/Modbus hay PLC, phù hợp tích hợp vào SCADA bảo vệ công trình.
Kết luận
Satel ACTIVA-4 là hàng rào hồng ngoại chủ động đáng tin cậy cho bảo vệ chu vi công trình với 4 chùm tia mã hóa chống giả mạo, vỏ chống nước phù hợp lắp ngoài trời, và tầm 10-20m tùy môi trường. Ngõ relay NC kết nối trực tiếp vào zone input của panel Satel INTEGRA/VERSA, module binary input KNX, hay hệ BACnet/Modbus mà không cần thêm thiết bị trung gian.
